袋式过滤器在水处理领域中的工艺应用指南
袋式过滤器简介及应用
袋式过滤器简介：
袋式过滤机是一种新型的过滤系统，滤机内部由金属内网支撑着滤袋，液体由入口流进，经滤袋过滤后流出，杂质则被拦截在滤袋中，滤袋可更换或清洗后继续使用。
天宇净化生产的袋式过滤器参数如下：
过滤能力：5-100T/h
过滤孔径：1-200μm
适用温度:≤140。
C
配泵压力：≤0.4MPa
材质：不锈钢
袋式过滤器应用行业：
饮料、食用油、发酵酒类、生物科技、医药制造、植物萃取及化妆品等行业水处理、切削油、润滑油、电渡液、水性洗剂、汽车电著涂装及半导体等行业石油化工、酸碱液、树脂、颜料、涂料、乳胶、油墨、凡立水、及感光显影等行业。
水泥: 破碎研磨煤磨物料输送库顶除尘生料磨水泥磨包装
治金: 电弧炉高炉除硫炉铸造喷砂筒式熔炉
发电厂: 物料输送烟尘/粉尘处理飞灰库
铝厂: 硫化床干洗塔文氏喷射干洗塔自培干洗塔炭素粉尘电解铝生产除尘
食品/医药: 添加剂干燥工段面粉/谷物加工糖衣药片包装
化工: 塑料纤维树脂轮胎/橡胶炼胶漂白粉包装。
旋流除砂器袋式过滤器安全操作及保养规程
旋流除砂器袋式过滤器安全操作及保养规程引言旋流除砂器袋式过滤器是水处理行业中常见的水处理设备，用于去除水中的泥沙及其他杂质。
在日常使用中，必须遵循规范的操作程序，以确保设备和人员的安全。
本文将介绍旋流除砂器袋式过滤器的安全操作及保养规程，以减少故障和事故的发生。
安全操作规程1.使用前应对设备进行检查：检查各部件是否完好，特别是检查是否有损坏，如有损坏应及时更换。
检查设备的接线、管道是否连接固定，电动机速度是否正常等。
2.设备启动前应将旋轮手动转动一圈，以检查是否存在卡涩或不良转动现象，如果检查出问题应当进行排除。
3.在启动设备之前，要将操作台中的各种开关归零，同时按规定的操作流程启动。
4.在设备运转期间，禁止接触任何设备，更不能伸手进入旋轮内部进行操作或维护，以避免因意外事故造成人身伤害。
5.当设备需要维护保养时，必须先停止设备的运转，并切断电源。
在操作设备的同时，应按照规定开展各项工作，并全程监测设备的运转状态，确保安全。
6.在设备运转结束后，应该立即关闭设备，清理设备内部的垃圾和污垢，对设备进行检测，观察设备各部件是否完好。
设备保养规程1.将设备运转后的污泥排放完整，每次排放不应该超过30%，排放完成后，可将排污口处高压水枪清洗干净。
2.定期检查旋流除砂器袋式过滤器压力表的表盘状态，如果破损或是不准确出现问题，应更换新表。
3.定期观察设备的运转情况，特别是观察设备重要零部件的状态，如发现异常现象，应及时对设备进行修理或更换。
4.定期检查设备的电气部分，如发现电气部分有结构松动、烧坏、变形等危险现象，应及时更换。
5.海水或含盐度较高的水面，应定期拆开设备进行清洗或更换。
设备故障排除1.滤袋瓶与滤袋连接处漏水解决方法：以尼龙束带在滤袋与滤瓶之间捆扎，使其紧密连接。
2.滤袋饱和解决方法：应及时用高压水枪清理滤袋并适时更换。
3.泄漏解决方法：关闭应急阀门，并往设备中投入水泥漏洞料进行堵漏。
4.旋轮卡涩解决方法：根据具体维修情况，打开设备的外壳进行检修，并及时更换磨损严重或受损的部件。
袋式过滤器手册
质检员 质检科长 总经理
装箱单
序号 1 2
名称 KN-DS100 袋式过滤器
技术文件 使用说明书 合格证明书 装箱单
数量 1台 1套
装箱检查员 批号
2.定期检查过滤罐密封密封圈是否完整，以免漏
1 设备安装前，应紧固所有螺栓，避免因运输过程 气，影响压差开关信号的输出，进而影响操作者不能及
中螺栓松动而渗漏；
时更换清洗滤袋，造成冷却液的外泄。
2 过滤罐采用直立安装（出水在正下方），需要在
3 .若过滤袋长时间没有清洗更换，应打开过滤罐检
水箱盖板上开出进水口，和过滤罐固定孔。
查过滤袋是否损坏，出现大口现象。
3 安装时应使外接管与进水口光滑过渡，垂直连
接。
五、主要零部件参数
1 .KN-DS-100 过滤罐
1台
2 .KN-DS-100 过滤袋支架滤网 1 件
3 .KN-DS-100 过滤袋
2件
4 .KN-DS-100 压力表
1件
六、附图
格证明书
型号规格 ：KN-DS-100 涡旋分离过滤装置
机床污液由压力泵提升到该过滤罐内部，过滤罐内 部安装高精度过滤袋，过滤精度由过滤袋的目数控制， 客户可根据自己的要求选型。当过滤一段时间后，过滤 袋堵塞，过滤效率降低，过滤罐内部压力升高，当达到
设置发讯点时，压差报警器发出信号提示操作者，清洗
Hale Waihona Puke 4 袋式过滤器属于压力容器设备，安装必须牢固可
或更换滤袋，过滤罐可并联使用，这样不会影响机床的 靠，各连接卡箍、活节、弯头等处必须严密不漏，并应
注册
商标
科诺 Kenoll
袋式过滤器使用说明书

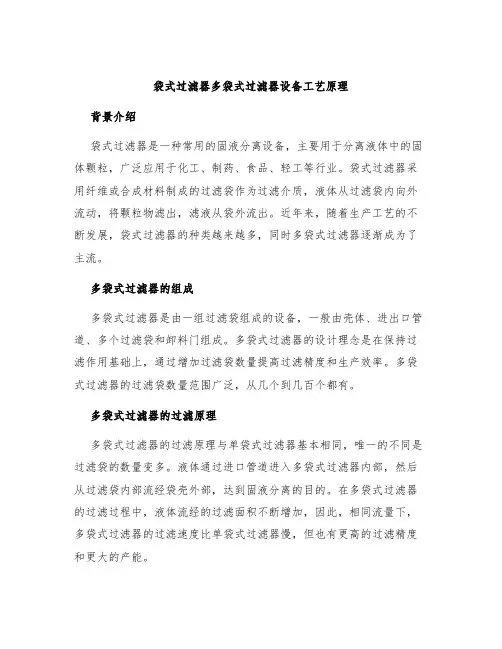

袋式过滤器多袋式过滤器设备工艺原理
袋式过滤器多袋式过滤器设备工艺原理背景介绍袋式过滤器是一种常用的固液分离设备，主要用于分离液体中的固体颗粒，广泛应用于化工、制药、食品、轻工等行业。
袋式过滤器采用纤维或合成材料制成的过滤袋作为过滤介质，液体从过滤袋内向外流动，将颗粒物滤出，滤液从袋外流出。
近年来，随着生产工艺的不断发展，袋式过滤器的种类越来越多，同时多袋式过滤器逐渐成为了主流。
多袋式过滤器的组成多袋式过滤器是由一组过滤袋组成的设备，一般由壳体、进出口管道、多个过滤袋和卸料门组成。
多袋式过滤器的设计理念是在保持过滤作用基础上，通过增加过滤袋数量提高过滤精度和生产效率。
多袋式过滤器的过滤袋数量范围广泛，从几个到几百个都有。
多袋式过滤器的过滤原理多袋式过滤器的过滤原理与单袋式过滤器基本相同，唯一的不同是过滤袋的数量变多。
液体通过进口管道进入多袋式过滤器内部，然后从过滤袋内部流经袋壳外部，达到固液分离的目的。
在多袋式过滤器的过滤过程中，液体流经的过滤面积不断增加，因此，相同流量下，多袋式过滤器的过滤速度比单袋式过滤器慢，但也有更高的过滤精度和更大的产能。
多袋式过滤器的工艺优势多袋式过滤器与单袋式过滤器相比，具有以下的工艺优势：更高的过滤精度多袋式过滤器通过增加过滤袋数量，增加了过滤面积，液体流经的时间也变长，因此对于一定大小的固体颗粒，多袋式过滤器的过滤效果更好。
更大的产能多袋式过滤器相当于由多个单袋式过滤器组成，可以在不增加设备面积的情况下实现更大的产能。
同时，多袋式过滤器在操作过程中可以进行分袋操作，可以提高生产效率。
更广泛的应用范围多袋式过滤器的过滤袋可以根据不同的过滤介质和过滤要求进行更换，因此可以适用于不同领域和不同产线的生产需求。
结语多袋式过滤器作为一种新兴的固液分离设备，具有更高的过滤精度、更大的产能和更广泛的应用范围。
在今后的生产实践中，多袋式过滤器将会越来越发挥重要作用。
袋式过滤器说明书(1)
水处理系列设备（袋式过滤器）安装使用说明书袋式过滤器一、产品简介袋式过滤器采用了欧美公司产品标准组织生产、选配了国外进口材料、加工工艺和标准的滤袋，将出色的过滤性能、高度可靠性与操作便捷性完美统一。
二、适用范围广泛适用于石油、化工、食品饮料、微电子、水处理及膜工业、制药及金属加工等领域水质的深度处理。
三、产品特点1.采用独特的过滤设计技术，密封效果极佳，杜绝测漏。
2.合理配置的密封圈环节，无论是单袋还是多袋式过滤器，都能确保系统密封之可靠性。
独特的密封设计既可采用普通型的钢圈缝制滤袋，也可采用全焊缝的热熔滤袋，能确保最大限度的无溢漏现象。
3.单位过滤面积的处理流量较大，过滤阻力较小，过滤效率高。
4.用途广泛，可用于粗滤、中滤或精滤；在达到同样过滤效果的情况下比较起板框精滤机、滤芯式过滤器、原水预过滤机和精滤机等投资更低、寿命更长、过滤成本更低。
四、技术参数1.最大流量：1—4000m3/h2.过滤面积：0.1—0.5m23.过滤精度：0.1—2000μm五、工作原理袋式过滤器可分为三部分：过滤容器、支撑滤蓝和滤袋。
滤袋由支撑滤蓝承托，要过滤的液体从滤袋顶端流入，这样液体可均匀分布在整个滤袋的过滤表面，令整个层面中的流体分布恒定一致，没有紊流的负面影响，过滤效果好。
液体从滤袋内表面流向外表面，滤除的颗粒杂质被截留在滤袋内，确保更换滤袋时不致污染下游液体。
以高强度不锈钢丝网支撑的支撑滤蓝，令过滤系统中的过滤表面积大大提高，提供了一个大而畅通的过滤表面。
六、规格型号1. 单袋式过滤器2. 多袋式过滤器七、安装注意事项1. 设备应采用旁通式安装，以便设备在不停机状态下检修与维护。
2. 设备进水口、出水口、排污口均应加装阀门。
3. 设备之间净距离不小于1500mm ；设备与墙体净距离不小于1000mm ；设备型号 进出口 （mm ） 滤袋数量（个）设计压力 （MPa ） 最大流量 （m 3/h ） 过滤面积 （m 2） 过滤精度 （μm ） 材质 HJ DN25 1 1.6 12 0.1 1-100 Q235 HJ DN50 1 1.6 20 0.2 1-100 Q235 HJDN5011.6400.51-100Q235型号 进出口 （mm ） 滤袋数量（个）设计压力 （MPa ） 最大流量 （m 3/h ） 过滤面积 （m 2） 过滤精度 （μm ） 材质 HJ DN125 2 1.6 80 1.0 1-100 Q235 HJ DN125 3 1.6 120 1.5 1-100 Q235 HJ DN150 4 1.6 160 2.0 1-100 Q235 HJ DN200 5 1.6 200 2.5 1-100 Q235 HJ DN200 6 1.6 240 3.0 1-100 Q235 HJ DN250 7 1.6 280 3.5 1-100 Q235 HJ DN250 8 1.6 320 4.0 1-100 Q235 HJ DN250 9 1.6 360 4.5 1-100 Q235 HJ DN250 10 1.6 400 5.0 1-100 Q235 HJ DN250 11 1.6 440 5.5 1-100 Q235 HJ DN300 12 1.6 480 6.0 1-100 Q235 HJDN300131.65206.51-100Q235与四周应留出不小于500mm的维修空间。

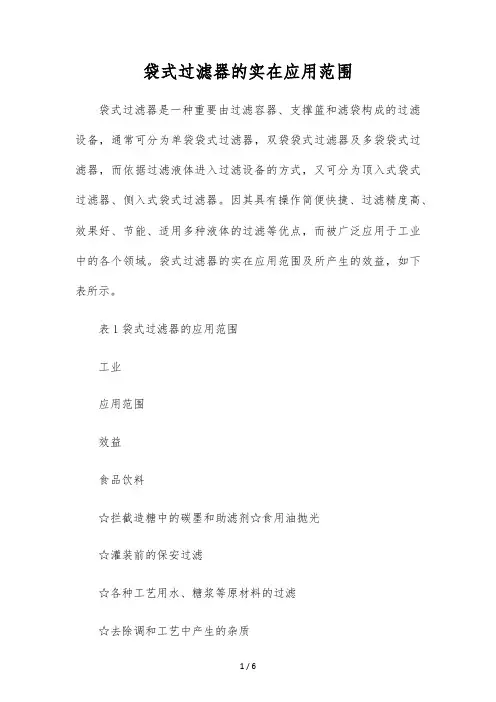

袋式过滤器的具体应用范围
袋式过滤器的实在应用范围袋式过滤器是一种重要由过滤容器、支撑篮和滤袋构成的过滤设备，通常可分为单袋袋式过滤器，双袋袋式过滤器及多袋袋式过滤器，而依据过滤液体进入过滤设备的方式，又可分为顶入式袋式过滤器、侧入式袋式过滤器。
因其具有操作简便快捷、过滤精度高、效果好、节能、适用多种液体的过滤等优点，而被广泛应用于工业中的各个领域。
袋式过滤器的实在应用范围及所产生的效益，如下表所示。
表1袋式过滤器的应用范围工业应用范围效益食品饮料☆拦截造糖中的碳墨和助滤剂☆食用油抛光☆灌装前的保安过滤☆各种工艺用水、糖浆等原材料的过滤☆去除调和工艺中产生的杂质☆滤除饮料中的悬浮物、沉积物☆提高成品光泽度、纯洁度☆较低的投资成本☆很低的操作成本☆提高产品质量电子☆过滤冷却水☆清除铜箔电解稳定槽中的杂质☆预过滤纯水☆化学药浆的过滤☆晶片研磨废水的循环过滤☆过滤PCB油墨☆铜箔制造中除油☆膜式滤芯的前过滤☆简单的操作☆加添工作效率☆加添产品质量的统一性☆减低过滤成本树脂涂料油墨☆树脂等原材料过滤☆清除涂料中的纤维、凝胶☆过滤溶剂☆过滤研磨细度不达标颗粒☆清除混合反应后的颗粒杂质☆清除胶性涂料的凝结块☆清除涂料中的油份☆滤清回收溶剂☆提高树脂光泽度☆加添球磨的操作效率☆代替昂贵的化学处理☆较低操作成本和耗能☆提升产品等级涂装☆电泳漆过滤☆超滤的保护过滤☆脱脂工艺过滤☆磷化液体的过滤☆电泳漆除油☆过滤清洗液☆过滤金属漆、清漆等☆提高结合强度☆提升表面处理效果☆削减漆面缩孔和再加工☆延长电泳漆使用寿命☆防止喷头堵塞石油化工☆过滤润滑油、航煤等油品☆分别从苯中的聚合物☆回收催化剂、过滤催化油浆☆过滤开桶后的原材料☆成品灌装前的保安过滤☆拦截碳墨和助滤剂☆滤清树脂、丙烯酸和黏胶乳剂☆泵前保护☆较低的操作成本和能耗☆减轻对管道的腐蚀☆从水中清除油、固体物质，可降低成本及加添效益☆大幅削减处理费用☆规避产品质量波动制药☆回收活性原材料、催化剂☆去除活性碳☆过滤药用糖浆☆植物萃取液过滤☆过滤PH值调整液☆结晶液预过滤☆回收宝贵物料☆提高药品纯度☆提升产品质量水处理及膜工业☆HVAC系统净化☆清除水管中的水垢或钙化物☆原水的滤清☆过滤处理废水的化学品☆超滤膜、RO膜的前置保护☆阻拦絮状物、胶状物☆膜法提纯液的预过滤☆拦截离子交换树脂☆提高热交换效率☆节省抗阻剂等化学品用量☆降低废水处理成本☆有效保护膜系统☆延长膜系统反冲时间☆延长膜的使用寿命金属加工☆润滑油过滤☆冷却液循环过滤☆回收宝贵金属☆过滤工件磷化液、清洗☆过滤防锈油☆超精磨油过滤☆切削液、清洗液除油☆辅佑襄助维持油品PH值☆延长油品使用寿命☆提高金属加工的精度等级☆保护金属加工工具☆降低操作成本、提高加工效率☆提高产品合格率。
袋式过滤器作用介绍 过滤器工作原理
袋式过滤器作用介绍过滤器工作原理一：袋式过滤器作用介绍概述袋式过滤器是一种专业的液体过滤设备，它能有效地除去液体中不同大小的颗粒物，从而达到液体过滤、净化、分别、回收的目的。
袋式过滤器紧要由三部分构成：过滤容器、支承网篮和过滤袋。
使用袋滤器过滤液体时，液体从过滤容器侧面或者下面进液口进入，由被网篮支撑的滤袋上方冲入滤袋中，滤袋因液体的冲击和均匀的压力面打开，使得液体物料在整个过滤袋内表面得到均匀分布二：袋式过滤器作用介绍滤袋过滤袋：选用进口高提纯的长丝纤维原材料针刺，表面经特别烧毛处理，有效防止纤维脱落污染滤液，蓬松均匀的三维过滤层对固体及胶体颗粒有极高的捕获本领，高强度的长纤维使滤袋的过滤效率稳定，使用寿命更长。
滤袋参照欧美国际标准生产，符合国内制药行业GMP要求和FDA要求，是袋式过滤系统中紧要过滤元件，滤袋的品质决议过滤效率。
三：袋式过滤器作用介绍参数过滤精度PE/PT/PTFE0.5、1、3、5、10、25、50、100、200NMO25、50、80、100、125、150、200、300、400、600、800、1000多层过滤袋1、5、10、25、50、100杂质捕获量是一般针刺毡滤袋的2—3倍，去除效率高于90%多功能不锈钢过滤器的应用介绍多功能不锈钢过滤器可广泛应用于制药、生化、食品饮料、水处理、酿造、石油、电子化工、电镀、印染、环保等行业，不锈钢过滤器是各类液体进行过滤、澄清、提纯处理的新设备。
新型多功能不锈钢过滤器接受侧进底出方式,通过管道中的压力将过滤液体介质压入或抽入过滤器桶体；要过滤的液体介质经由不锈钢板冲孔支撑滤蓝承托的过滤袋的过滤,产生理想的固液分别达到液体介质被过滤的效果。
不同的过滤精度,取决于不同精度的过滤袋。
由于液体介质进入不锈钢过滤器后是从滤袋顶端流入,使得液体可均匀分布在整个滤袋的过滤表面；令整个层面中的流体分布基本恒定一致,不锈钢过滤器紊流的负面影响小,过滤效果好。
滤芯使用说明
PP折叠式滤芯的使用和维护方法：1、打开折叠式滤芯插口一端的塑料包装袋，检查O型圈（或垫片），清洁完好后将滤芯密封端口正确放在密封槽内。
2、用工艺液体（例如水）润湿O型圈（或垫片）。
3、以塑料包装袋作为保护，握住滤芯靠近插口的一端，将滤芯牢牢压入外壳的定位孔内。
4、将外包装塑料袋取下，盖上上封头，拧紧吊环压紧螺栓。
5、打开外壳顶部的放气阀。
6、微微打开入口阀，使液体进入外壳。
7、使液体充满外壳，直至液体从放气阀溢出，关闭放气阀。
8、缓慢打开下游出口阀，直至完全打开。
9、缓慢地完全打开入口阀。
10、对每10"滤芯用250L/的流量冲洗5~10分钟。
11、折叠式滤芯不宜经受过大流量的冲击，也不要让它反方向受压。
12、如过滤的压差大于0.15Mpa，或流量明显下降，则表明过滤器滤芯已堵塞，松开吊环压紧螺栓，打开过滤器上封头，取出滤芯用0.2Mpa压力以下的净水冲洗滤芯的外壁，或者用0.2Mpa压力以下的无尘高压空气从滤芯的出口反吹。
13、如折叠式滤芯暂不运行，不应将它们干燥，而应将它们保存在过滤器外壳内，外壳内放入净水或含有抗菌剂的水（例如小于10ppm的次氯酸钠溶液或2%的双氧水溶液），在重新使用之前再冲洗干净。
注：因过滤的物料不同，所以在过滤器内加入含有抗菌剂溶液时请避免与其过滤物料发生化学反应压滤机说明书概述板框压滤机作为固液分离设备，应用于工业生产已有悠久历史，它具有分离效果好、适应性广，特别对于粘细物料的分离，有其独特的优越性。
本公司生产的系列压滤机是一种间歇性固液分离设备，是由滤板、滤框板框式或由滤板厢式排列构成滤室，在输料泵的压力作用下，将料液送进各滤室，通过过滤介质，将固体和液体分离。
广泛应用于化工、染料、石油、陶瓷、制药、制糖、食品、淀粉、饴糖、油漆、冶金及各行业的污水处理等。
产品规格有：320、450、630、800、1000、1250、1500型，过滤面积有：1M2~~500M2，滤板的结构有板框式、厢式、隔膜压榨式；耐热温度0—120℃，滤液流出方式有明流、暗流、可洗、不可洗；压紧方式有：手动压紧、机械压紧、液压压紧、自动保压。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
袋式过滤器在水处理领域
中的工艺应用指南
袋式过滤器是一种结构新颖、密封性好、流通能力强、操作简便等优势于一体的过滤装置。
滤袋侧漏机率小，能准确地保证过滤精度，并能快捷地更换滤袋，过滤基本无物料消耗，使得操作成本降低。
不锈钢过滤器属于应用范围广、适应能力强的多用途过滤装置。
袋式过滤器技术应用指南
袋式过滤器可以作为理想的初效或中效过滤器，在潮湿，高气流和尘埃负载皿较大的环境下应用。
为保障过滤器能够高效稳定运行和过滤精度以及确保下游液体不被污染，工作一段时间后应停机，打开过滤器端盖，把截留物和滤袋一起取出，更换新的滤袋，更换周期视实际情况而定。
中效袋式过滤器的作用及性能阐述
1、结构简单、容易操作，更换滤料方便;
2、能够高效过滤水中的固体杂质以及重金属离子;
3、装置采用不锈钢材质，具有耐腐蚀性和易清洁性;
4、可以反复进行使用，当杂质积累的时候只需简单清洗过后就可以直接使用了，在经济实用性上就做出了不小的贡献;
5、在实际使用中，很多过滤设备不时会发生一些侧漏的现象，从而对生产或实验的过程产生不利影响，而袋式过滤器可以大大降低事故的发生;
6、在实际的使用中有一些过滤设备在工作压力方面存在不足之处，而袋式过滤器不仅可以承受更大的工作压力，而且运行的成本也是比较低的，在节能环保上做出了较大的贡献。
不锈钢单袋式过滤器使用中需注意的事项
首先要根据使用现场的环境，有不同的过滤精度设备可以选择。
还有就是根据设备的作用进行选择是需要吸附作用为主的，还是去异味作用为主等。
袋式过滤器以独特的技术优势被广泛应用在油漆、粘胶、树脂染料、油墨和油制品、化学品等行业的液体精过滤。
