中兴常用光传输设备介绍

B
19
在 SCB 板实现时钟同步、锁定等功能的过程中有四种工作模式： 1）快捕方式
快捕方式是指从 SCB 板选择基准时钟源到锁定基准时钟源的过程。 2）跟踪方式 跟踪方式是指 SCB 板已经锁定基准时钟源的工作方式，这也是 SCB
板的正常工作模式之一，此时 SCB 板可以跟踪基准时钟源的微小变 化并与其保持同步。
SCB 位于单板区的2、3槽位，为了提高系统同步定 时的可靠性，配置时常采用1+1的热备份方式（即2 、3槽位均配置SCB），如若要求最简配置，则仅选 用一个SCB板，放置在2、3槽位均可。
SCB的主要功能是为 SDH 网元提供符合 ITU-T G.813 规范的时钟信号和系统帧头，同时也提供系 统开销总线时钟及帧头，使网络中各节点网元时钟 的频率和相位都控制在预先确定的容差范围内，以 便使网内的数字流实现正确有效的传输和交换，避 免数据因时钟不同步而产生滑动损伤。
B
20
BITS 时钟输出 1 BITS 时钟输出 2
BITS 时钟输入 1 BITS 时钟输入 2
OL11-8kHz OL12-8kHz OL21-8kHz OL22-8kHz OL31-8kHz OL32-8kHz
输出接口
输入接口
失 效 指 示
ET1-8kHz（5路）
倒换控制单元 板在位
MCU
NCP通信接口
2）ET3单板
ET3单板兼容E3信号（34Mbit/s）和DS3信号（45Mbit/s），通过设置可以选 择支持 E3 或DS3支路信号接口，对应于E3信号的ET3板型号表示为ET3E，对 应于DS3 信号的 ET3 板型号表示为ET3D。
ET3可以完成1路E3/DS3信号经TUG-3至VC-4的映射和去映射，支路信号的对外 连接通过背板接口区连接相应型号的支路插座板来实现。
S320的SFE4单板只能用交叉网线。 单板支持四种运行模式 1）缺省模式：这种模式能够实现一一对应的用户口和系统口间所有
数据的透明传输； 2）透传模式：仅在测试时使用，此时以太网板相当于一个HUB，所有
的端口都处于一个端口组内，相当于透明传输； 3）虚拟局域网模式：不支持QinQ功能，能够进行基于VLAN+MAC地址
B
23
增强性交叉板（CSBE）
CSBE的功能与CSB基本是一样的，区别在于交叉性 能。CSBE具有8×8个AU-4容量的空分交叉能力和 1008×1008 TU-12/1344×1344 TU-11 容量的低阶 交叉能力，可以对 2 个STM-4 光方向，4个STM-1 光方向和一个支路方向的信号进行低阶全交叉，实 现 VC-4， VC-3，VC-12，VC-11 级别的交叉连接 功能。
VCXO
相
位
比
较 定
时 基 准 选 择
相
位
比
选择导出基准
较
分频
8K基准源
至 19.44M 其
VCXO
分频
8K
它
单 38.88M 板
B
21
光接口板(O1B1S/D)
STM-1 光接口板（OIB1）位于单板区的4、5槽位，OIB1 板对外提供1 路（OIB1S）或2路（OIB1D）的 STM-1 标准光接口，实现VC-4 到 STM-1 之间的开销处理和净负荷传递，完成AU-4指针处理和告警检测 等功能。
需要注意的是：所谓的一路光口在实际单板上是一收一发2个光口， 因此OIB1S单板上有2个光口，OIB1D单板上有4个光口。
B
22
交叉板(CSB)
CSB位于第6、7槽位，为提高系统的可靠性，ZXMP S320设备支持CSB板的热备份工作方式。CSB在系统 中主要完成信号的交叉调配和保护倒换等功能，实 现上下业务及带宽管理。
B
12
B
13
子架前面板
B
14
插板区

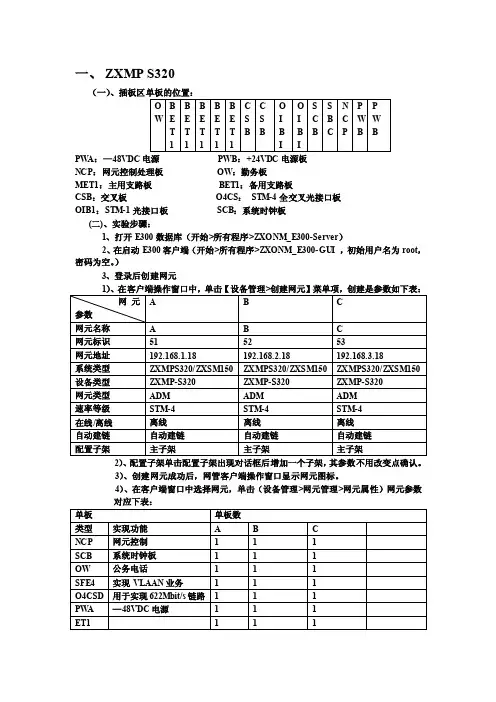

ZXMP S320插板区
15
信号流程图
以太网接口 支路接口
ATM接口
群路
开销
接口
处理
交叉 处理
开销交换
开销
群路
处理
接口
定时单元 外时钟
辅助接口
控制和通信
F
Qx/Q3
数据接口 勤务电话 SMCC 数据通信网
TMN网管系统
B
16
NCP板
NCP是S320设备的必备单板，配置时放置于第一槽位，是 一种智能型的管理控制处理单元，内嵌实时多任务操作系 统，实现 ITU-T G.7 83 建议规定的同步设备管理功能（ SEMF）和消息通信功能（MCF）。
其中支持34Mbit/s信号的称为ET3E，处理45Mbit/s信号的称为ET3D。
ET3完成对本板E3/DS3支路信号的性能和告警分析并上报，但对支路信号的内 容不作任何处理。
B
27
4端口智能快速以太网板（SFE4）
SFE4板在S320 设备中的位置与ET1的位置相同，是在SDH基础上传输 以太网帧的单板。每块SFE4 板可提供4个用户接口和8个系统端口。
为满足不同的传输距离等工程需求，OIB1 可提供S-1.1，L-1.1，L1.2等多种光接口收发模块，对于一个OIB1板的型号描述需要包含上 述信息，例如：OIB1D-S1.1表示提供两路 S-1.1标准光接口的STM-1 光接口板。
OIB1板上光接口适用的光纤连接器类型为SC/PC型。
OIB1板的面板上为每个光口设有一个可变颜色的线路状态指示灯。当 指示灯为绿色，1 秒闪烁 1 次时，表示本板正常运行；指示灯为红 色，1 秒闪烁1次表示对应光路有告警。
B
6
B
7
ZXMP S320 设备由固定有后背板的机箱、插入机箱内的功能单板以及 一个可拆卸、可监控的风扇单元组成。单板与风扇单元间设有尾纤托 板作为引出尾纤的通道。该设备采用背板+单板的模块化设计，将整 个系统划分为不同的单板，每个单板包含特定的功能模块，各个单板 通过机箱内的背板总线相互连接。因此，可以根据不同的组网需求， 选择不同的单板配置来构成满足不同功能要求的网元设备。
第2章
中兴常用光传输 设备介绍
B
1
机柜
中兴传输设备都以ZXMP（Zhong Xing Multiservice Platform）开头，产品包含ZXMP S390/S380/S385（10G设备）、ZXMP S360/S330/S325（2.5G设备）、ZXMP S320/S200 （STM-4设备）等
3）保持方式 当所有的定时基准丢失后，SCB 板进入保持方式，SCB 板利用定时基
准信号丢失前所存储的最后频率信息作为其定时基准来工作，保持方 式的保持时间为24小时。 4）自由运行方式
当设备丢失所有的外部定时基准，而且保持方式的时间结束后，SCB 板的内部振荡器工作于自由振荡方式，为系统提供定时基准。
的交换，需要设置用户口和系统口的VLAN模式，需要创建虚拟局域网 ； 4）虚拟通道模式：与虚拟局域网模式的区别在于支持QinQ功能，能 够进行基于VLAN+MAC地址的交换。
B
28
勤务板（OW）
系统时钟
时钟分配
HW线
. . .
时隙
. .
交叉
.
各光板 HW线
MCU
信令处理
接口匹配
接口匹配
公务方向 话机接口6、公务提供公务联络电话。B5
2.1中兴光传输设备ZXMP S320介 绍
2.1.1 ZXMP S320 设备简介
ZXMP S320设备是中兴通讯推出的以SDH设备为 基础的STM-4级别的光传输设备，该设备的设计 采用了大量的贴片元件和 ASIC 芯片，整个设备 结构紧凑，体积小巧，安装灵活方便，主要应用 于城域接入层。
中兴的光传输设备一般都放置在机柜中的子架上。
B
2
机柜
300mm（深）x 600mm（宽）x 2600mm（高） 300mm（深）x 600mm（宽）x 2200mm（高） 300mm（深）x 600mm（宽）x 2000mm（高）
B
3
机柜指示灯
指示 灯
名称
红灯 黄灯 绿灯
主要告警指 示灯
一般告警指 示灯
电源指示灯
状态
亮
当前设备有紧急告 警，一般同时伴有 声音告警 当前设备有主要告 警
当前设备供电电源 正常
灭
当前设备无紧急 告警
当前设备无主要 告警 当前设备供电电 源中断
B
4
-SDH网元的基本结构
1、线路接口：完成线路信号STM-N的 光-电转换；进行管理开销的处理。
2、支路接口：完成上、下业务信号。 PDH：2M、34M、45M、140M； SDH：155M、622M、2.5G
B
24
... ...
业务总线 业务总线
业务交叉
HW总线
开销交叉
完成群路到群路、群路到支路、支路到支路的业务 调度，并可实现通道和复用段业务的保护倒换功能
可实现全交叉功能，不存在空分和时分的区别
存在CSB和CSBE两种版本
B
25
全交叉光接口板（O4CS4/O4CS1）
全交叉光接口板（O4CS/O4CS1）与交叉板的位置一样，也在第6、7槽位。 O4CS 对外提供1路（O4CSS）或2路（O4CSD）STM-4的光接口，完成STM-4光路 /电路物理接口转换、时钟恢复与再生、复用解复用、段开销处理、通道开销 处理、支路净荷指针处理以及告警监测等功能。
B
26
电支路板（ET1，ET3）
电支路板的位置在第8-12槽（ET3不能放置在第11槽），其中8-11槽放置主用 支路板，12槽放置备用支路板。
1）ET1单板
ET1 可以完成8路或16路E1信号（2Mbit/s）经TUG-2至VC-4的映射和去映射， 支路信号的对外连接通过背板接口区连接相应型号的支路插座板实现。ET1从 E1支路信号抽取时钟并供系统同步定时使用。ET1完成对本板 E1 支路信号的 性能和告警分析并上报，但对支路信号的内容不作任何处理。
