电线电缆基础知识大全
电线 电缆知识大全
（一）电线电缆的概念及电线与电缆的区分：电线电缆是指用于电力、通信及相关传输用途的材料。
“电线”和“电缆”并没有严格的界限。
通常将芯数少、产品直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆；导体截面积较大的(大于6平方毫米)称为大电线，较小的(小于或等于6平方毫米)称为小电线，绝缘电线又称为布电线。
电线电缆主要包括裸线、电磁线及电机电器用绝缘电线、电力电缆、通信电缆与光缆。
电线电缆命名：电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。
电线电缆的型谱较为完善，可以说，只要写出电线电缆的标准型号规格，就能明确具体的产品，但它的完整命名是怎样的呢？电线电缆产品的命名有以下原则：1、产品名称中包括的内容(1)产品应用场合或大小类名称(2)产品结构材料或型式；(3)产品的重要特征或附加特征基本按上述顺序命名，有时为了强调重要或附加特征，将特征写到前面或相应的结构描述前。
2、结构描述的顺序产品结构描述按从内到外的原则：导体-->绝缘-->内护层-->外护层-->铠装型式。
3、简化在不会引起混淆的情况下，有些结构描述省写或简写，如汽车线、软线中不允许用铝导体，故不描述导体材料。
实例：额定电压8.7/15kV阻燃铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆“额定电压8.7/15kV”——使用场合/电压等级“阻燃”——强调的特征“铜芯”——导体材料“交联聚乙烯绝缘”——绝缘材料“钢带铠装”——铠装层材料及型式(双钢带间隙绕包)“聚氯乙烯护套”——内外护套材料(内外护套材料均一样，省写内护套材料)“电力电缆”——产品的大类名称与之对应的型号写为ZR-YJV22-8.7/15，型号的写法见下面的说明。
型号：电线电缆的型号组成与顺序如下：[1:类别、用途][2:导体][3:绝缘][4:内护层][5:结构特征][6:外护层或派生]-[7:使用特征]1-5项和第7项用拼音字母表示，高分子材料用英文名的第位字母表示，每项可以是1-2个字母；第6项是1-3个数字。
电线电缆基本知识
电线电缆基本知识1．什么叫电线电缆用于传输电能、信息和实现电磁能转换的产品2．电线与电缆的区分电线电缆电线：额定电压低、结构比较简单、规格比较小电缆：电线的反之。
没有明确的界线，一般为俗称3．电线电缆的分类电线电缆按用处分三类：（1）电力电线电缆——电力系统采用的电线电缆产品主要有架空裸电线、电力电缆、电力设备用电气装备电线电缆等。
（2）通讯电线电缆———用于信息传输系统的电线电缆主要有市话电缆、电视电缆、电子线缆、射频电缆、光纤缆、数据电缆、或其他复合电缆等。
（3）电磁线——用于实现电磁能转换的线缆，漆包线、丝包线。
按电线电缆行业内的类别分五类：（1）裸电线——纯的导体金属，无绝缘及护套层，如钢芯铝绞线、电力机车线等、接地软线。
（2）电力电缆——有绝缘、铠装、护层（五芯以下，结构复杂），产品主要用在发、配、输、变、供电线路中的强电电能传输，通过的电流大(几十安至几千安)、电压高(220V至500kV及以上)。
（3）电器装备电缆——品种规格繁多，应用范围广泛，一般是用电终端的电器设备,使用电压在1kV及以下较多，耐油/耐寒/耐温/耐磨线缆、医用/农用/矿用线缆、薄壁电线等。
（4）通讯电缆——两芯的电话线到几千对的话缆、同轴缆、光缆、数据电缆，甚至组合通讯缆等。
该类产品规格尺寸通常较小而均匀，制造精度要求高。
（5）电磁线——主要用于各种电机、仪器仪表等。
二、常用电线电缆的标准代号GB—国家标准；JB—机械部标准；SJ—电子不标准；YD—邮电部标准；GY—广电部；/T－为推荐标准UL—美国;VDE—德国;BS—英国;JIS—日本GB/T19666-2005PVC塑料电线GB 5023-1997 JB8734-1998 P）；阻燃系列电线电缆GB/T19666-2005；无卤低烟电线JB/T10941-2004；公路车辆用电线JB/T 8139-1999；室内电话线YD/T840-1996；一般用途射频同轴电缆GB/T14864-1993、JB/T10941-2004；网络线YD/T1019-1999；电缆的导体GB 3956-1997三、电线电缆的结构与材料1．电缆的结构电线电缆产品绝大多数是截面（横断面）形状完全相同（忽略因制造而产生的误差）、呈长条状的产品，这是由于在系统或设备中是作为构成线路或线圈而使用的特征所决定的。
(完整版)电线电缆基础知识(培训资料)
电线电缆产品基础知识一、电线电缆的定义：电线电缆是用于传输电能、传递信号及实现电磁能转换的电工产品。
二、电线电缆的分类随着社会的飞速发展，科学技术的不断进步，电线电缆的品种越来越多，目前粗略统计有一千多种，两万多个规格。
根据制造工艺、结构特点、功能要求、产品的用途可以分为五大类：1、裸电线及裸导体----指仅有导体，而无绝缘层的产品，其中包括铜、铝等各种金属和复合金属圆单线、各种结构的架空输电线用的绞线、软接线、型线和形材。
该产品工艺要点主要是压力加工，如熔炼、压延、拉制、绞合/紧压绞合等。
主要使用地：城郊、农村。
本厂主要生产的是铝绞线、钢芯铝绞线；2、电力电缆---电力电缆是在电力系统的主干线路中用以传输和分配大功率电能的线材产品。
其中包括1—500kV及以上各种电压等级、各种绝缘的电力电缆。
这类电缆主要工艺技术工序有拉制、绞合、绝缘挤出、成缆、铠装、护层挤出等，各种产品型号不同，工序组合有一定的区别。
主要使用地：发、配、输、变、供电线路中的强电电能传输。
本厂主要生产聚氯乙烯绝缘电力电缆、交联聚乙烯电力电缆。
（1-35KV）3、电气装备用电线电缆---从电力系统的配电点把电能直接传送到各种用电设备、器具的各种电源连接线，各种工农业用的电气安装线和控制信号用的电线电缆。
这类产品使用面广，品种多，而且要结合所用设备的特性和使用环境条件来确定电缆的结构和性能（使用电压多在1KV及以下）。
因此，除了那些大量通用产品外，还有许多专用的特种电缆，本公司主要生产的产品有：通用绝缘电线和软线、控制电线电缆、耐火线缆、低烟无卤阻燃线缆。
4、通信电缆和光缆----通信电缆是传输电话、电报、电视、广播、传真、数据和其他电信信息的电缆。
该类产品结构尺寸通常较小而均匀，制造精度要求很高。
本厂生产有射频电缆SYWV-75-5 64*2B、超五类四对非屏蔽水平电缆UTPHSYV-5e 4*2*0.55、电磁线----用以制造电工产品中的线圈或绕组的绝缘电线。
电线电缆基础知识
五、本厂常用绝缘材料及其符号
注： 当一种材料具有几种特殊性能时表示方 法用间隔号隔开，如： S/OPVC 即表示弹性耐油料。
六、电线表面印字内容及其含义
• • • • • • • • • • • • • • • • • UL AWM 1015 E170689 VW-1 105℃ 600V 22AWG XIN LL109915 FT1 105℃ 600V 22AWG -F- LM UL 美国认证标识 AWM 实用电子线（或电器配线） 1015 UL758产品代号 E170689 我公司的UL认证档案号 VW-1 垂直阻燃测试（美国） 105℃ 额定工作温度 600V 额定工作电压 22AWG 美国线规（相当于国标的平方数） XIN 制造商 CSA 加拿大认证标识 Ⅰ/Ⅱ 适用于机器内（外）部用线 A/B 对电气性能无/有特性要求 LL109915 加拿大认证档案号 FT1 垂直阻燃测试（加拿大） -F认证标识（日本） LM 环保标识（低重金属） CSA AWM Ⅰ/Ⅱ A/B
本公司电线主要认证机构与标志
• • • • • • • • UL ---美国保险商试验室 CSA---加拿大标准协会 CCC---中国强制性认证 -F- --日本品质保证机构 VDE---德国标准协会 IEC---国际电工委员会 SAA---澳洲国家标准协会 CEE---
八、本公司常用导体结构
• • • • • • • • • • • • • 8# 10# 12# 14# 16# 18# 20# 22# 24# 26# 28# 30# 32# 168/0.254 105/0.254 65/0.254 41/0.254 26/0.254 65/0.160 1/1.024 7/0.404 16/0.254 34/0.178 41/0.160 1/0.813 7/0.32 21/0.178 26/0.160 1/0.643 7/0.254 17/0.160 7/0.203 11/0.160 1/0.404 7/0.160 7/0.127 7/0.102 7/0.080
电线电缆基础知识
电线电缆基础知识一、电线电缆的定义按照GB/T2900.10-1984的定义：用以传输电（磁）能、信息和实现电磁能转换的线材产品。
广义上的电线电缆都简称为电缆。
狭义的电缆是指绝缘电缆。
二、电线电缆的分类按用途可分为5大类1．裸电线与裸导体制品：指仅为导体，而无绝缘层的产品，其中包括铜、铝等各种金属和复合金属圆单线、各种结构的架空输电线用的绞线、软接线、型线和型材。
2．绕组线：以绕组的形式在磁场中切割磁力线感应产生电流，或通以电流产生磁场所用的电线，故又称电磁线，其中包括具有各种特性的漆包线、绕包线、无机绝缘线等。
3．电力电缆：在电力系统的主干线路中用以传输和分配大功率电能的电缆产品，其中包括1-750KV 各种电压等级、各种绝缘的电力电缆4．通信电缆和通信光缆：传输各种信息数据的电缆5．电气装备用电线电缆：从电力系统的配电点把电能直接传送到各种用电设备、器具的电源连接线路用电线电缆，各种工农业装备中的电气安装线和控制信号用的电线电缆均属于这一类的产品。
三、电线电缆的基本特性因为电线电缆产品广泛应用于不同场合，因此性能要求是多方面的。
从整体来看主要分为以下几个方面。
1.电性能2.导电性能：大多数产品要求有良好导电性能，大多产品要求有一定的电阻范围。
3.电绝缘性能：绝缘电阻、介电常数、介质损耗、耐电压特性等。
4.传输特性：指高频传输特性、抗干扰特性。
5.力学性能：指抗拉强度、伸长率、弯曲性、弹性、柔软性、耐振动性、耐磨性以及耐冲击性等。
6.热性能：指产品的耐热等级、工作温度、电力电缆的发热和散热特性、载流量、短路和过载能力、合成材料的热变形和耐热冲击能力、材料的热膨胀性及浸渍或涂层材料的滴落性能等。
7.耐腐蚀和耐气候性能：指耐电化腐蚀、耐生物和细菌侵蚀、耐化学药品（油、酸、碱、化学溶剂等）侵蚀、耐盐雾、耐日光、耐寒、防霉以及防潮性能等。
8.老化性能：指在机械（力）应力、电应力、热应力以及其它各种外加因素的作用下，或外界气候条件下，产品及其组成材料保持其原有性能的能力。

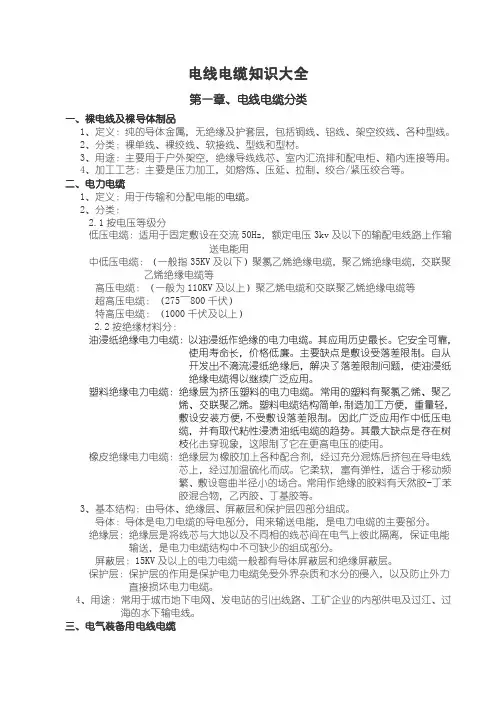

电线电缆知识大全
电线电缆知识大全第一章、电线电缆分类一、裸电线及裸导体制品1、定义：纯的导体金属，无绝缘及护套层，包括铜线、铝线、架空绞线、各种型线。
2、分类：裸单线、裸绞线、软接线、型线和型材。
3、用途：主要用于户外架空，绝缘导线线芯、室内汇流排和配电柜、箱内连接等用。
4、加工工艺：主要是压力加工，如熔炼、压延、拉制、绞合/紧压绞合等。
二、电力电缆1、定义：用于传输和分配电能的电缆。
2、分类：2.1按电压等级分低压电缆：适用于固定敷设在交流50Hz，额定电压3kv及以下的输配电线路上作输送电能用中低压电缆：（一般指35KV及以下）聚氯乙烯绝缘电缆，聚乙烯绝缘电缆，交联聚乙烯绝缘电缆等高压电缆：（一般为110KV及以上）聚乙烯电缆和交联聚乙烯绝缘电缆等超高压电缆：（275～800千伏）特高压电缆：（1000千伏及以上）2.2按绝缘材料分：油浸纸绝缘电力电缆：以油浸纸作绝缘的电力电缆。
其应用历史最长。
它安全可靠，使用寿命长，价格低廉。
主要缺点是敷设受落差限制。
自从开发出不滴流浸纸绝缘后，解决了落差限制问题，使油浸纸绝缘电缆得以继续广泛应用。
塑料绝缘电力电缆：绝缘层为挤压塑料的电力电缆。
常用的塑料有聚氯乙烯、聚乙烯、交联聚乙烯。
塑料电缆结构简单,制造加工方便，重量轻，敷设安装方便,不受敷设落差限制。
因此广泛应用作中低压电缆，并有取代粘性浸渍油纸电缆的趋势。
其最大缺点是存在树枝化击穿现象，这限制了它在更高电压的使用。
橡皮绝缘电力电缆：绝缘层为橡胶加上各种配合剂，经过充分混炼后挤包在导电线芯上，经过加温硫化而成。
它柔软，富有弹性，适合于移动频繁、敷设弯曲半径小的场合。
常用作绝缘的胶料有天然胶-丁苯胶混合物，乙丙胶、丁基胶等。
3、基本结构：由导体、绝缘层、屏蔽层和保护层四部分组成。
导体：导体是电力电缆的导电部分，用来输送电能，是电力电缆的主要部分。
绝缘层：绝缘层是将线芯与大地以及不同相的线芯间在电气上彼此隔离，保证电能输送，是电力电缆结构中不可缺少的组成部分。
电线电缆基础知识大全
电力电线电缆基础知识大全（一）电线电缆的概念及电线与电缆的区分：电线电缆是指用于电力、通信及相关传输用途的材料。
“电线”和“电缆”并没有严格的界限。
通常将芯数少、产品直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆；导体截面积较大的(大于6平方毫米)称为大电线，较小的(小于或等于6平方毫米)称为小电线，绝缘电线又称为布电线。
电线电缆主要包括裸线、电磁线及电机电器用绝缘电线、电力电缆、通信电缆与光缆。
电线电缆命名：电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。
电线电缆的型谱较为完善，可以说，只要写出电线电缆的标准型号规格，就能明确具体的产品，但它的完整命名是怎样的呢？电线电缆产品的命名有以下原则：1、产品名称中包括的内容(1)产品应用场合或大小类名称(2)产品结构材料或型式；(3)产品的重要特征或附加特征基本按上述顺序命名，有时为了强调重要或附加特征，将特征写到前面或相应的结构描述前。
2、结构描述的顺序产品结构描述按从内到外的原则：导体-->绝缘-->内护层-->外护层-->铠装型式。
3、简化在不会引起混淆的情况下，有些结构描述省写或简写，如汽车线、软线中不允许用铝导体，故不描述导体材料。
实例：额定电压8.7/15kV阻燃铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆“额定电压8.7/15kV”——使用场合/电压等级“阻燃”——强调的特征“铜芯”——导体材料“交联聚乙烯绝缘”——绝缘材料“钢带铠装”——铠装层材料及型式(双钢带间隙绕包)“聚氯乙烯护套”——内外护套材料(内外护套材料均一样，省写内护套材料)“电力电缆”——产品的大类名称与之对应的型号写为ZR-YJV22-8.7/15，型号的写法见下面的说明。
型号：电线电缆的型号组成与顺序如下：[1:类别、用途][2:导体][3:绝缘][4:内护层][5:结构特征][6:外护层或派生]-[7:使用特征]1-5项和第7项用拼音字母表示，高分子材料用英文名的第位字母表示，每项可以是1-2个字母；第6项是1-3个数字。
电线电缆基础知识
2
安装时注意 电线电缆的 绝缘层和护 套层是否完
好
5
避免电线电 缆接触易燃
易爆物品
3
避免电线电 缆过载和过
热
6
遵守安全操 作规程，防 止触电事故
发生
电线电缆的使用注意事项
选用合适的电线电缆，根据使用环 境和需求选择合适的规格和型号。
正确安装电线电缆，按照规定的安装 方法和要求进行安装，确保电线电缆 的固定和保护。
环境性能测试：通过测试电 线电缆在高温、低温、潮湿 等环境下的性能，评估其环
境适应性。
燃烧性能测试：通过测试电 线电缆的燃烧性能，评估其
防火安全性能。
耐化学腐蚀性测试：通过测 试电线电缆在不同化学环境 中的耐腐蚀性能，评估其耐
化学腐蚀性。
电线电缆的安全要求
1
选用符合国 家标准的电
线电缆
4
定期检查电 线电缆的绝 缘情况和连 接部位是否
电线电缆基础知识
目录
01. 电线电缆的定义和分类 02. 电线电缆的结构和材料 03. 电线电缆的性能和参数 04. 电线电缆的安全和使用
电线电缆的定义
01
电线电缆是指用于传输
电能、电信号和实现电
磁能转换的线材产品。
02
电线电缆由导体、绝缘
层、屏蔽层和保护层等
部分组成。
03
电线电缆的种类繁多，
航等
09
航空航天：航 天器、卫星等
10
科研领域：实 验室、科研机
构等
电线电缆的结构
导体：传输电流或 信号的导电材料， 如铜、铝等
绝缘层：保护导体， 防止漏电或短路， 如聚氯乙烯、聚乙 烯等
屏蔽层：防止外部 电磁干扰，如铝箔、 铜箔等
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力电线电缆基础知识大全 （一）电线电缆的概念及电线与电缆的区分： 电线电缆是指用于电力、通信及相关传输用途的材料。
“电线”和“电缆”并没有严格的界限。
通常将芯数少、产品直径小、结构简单的产品称为6电线，没有绝缘的称为裸电线，其他的称为电缆；导体截面积较大的(大于绝缘电较小的(小于或等于6平方毫米)称为小电线，平方毫米)称为大电线，线又称为布电线。
电线电缆主要包括裸线、电磁线及电机电器用绝缘电线、电力电缆、通信电缆与光缆。
电线电缆命名： 电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。
电线电缆的型谱较为完善，可以说，只要写出电线电缆的标准型号规格，就能明确具体的产品，但它的完整命名是怎样的呢？ 电线电缆产品的命名有以下原则： 1、产品名称中包括的内容 (1)产品应用场合或大小类名称 (2)产品结构材料或型式； (3)产品的重要特征或附加特征 基本按上述顺序命名，有时为了强调重要或附加特征，将特征写到前面或相应的结构描述前。
2、结构描述的顺序 产品结构描述按从内到外的原则：导体-->绝缘-->内护层--> -->铠装型式。
3、简化 在不会引起混淆的情况下，有些结构描述省写或简写，如汽车线、软线中不允许用铝导体，故不描述导体材料。
实例：额定电压8.7/15kV阻燃铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 “额定电压8.7/15kV”——使用场合/电压等级 “阻燃”——强调的特征 “铜芯”——导体材料 “交联聚乙烯绝缘”——绝缘材料 “钢带铠装”——铠装层材料及型式(双钢带间隙绕包)“聚氯乙烯护套”——内外护套材料(内外护套材料均一样，省写护套材料)“电力电缆”——产品的大类名称 与之对应的型号写为ZR-YJV22-8.7/15，型号的写法见下面的说明。
型号：电线电缆的型号组成与顺序如下： [1:类别、用途][2:导体][3:绝缘][4:内护层][5:结构特征生]-[7:使用特征]1-5项和第7项用拼音字母表示，高分子材料用英文名的第位字母表示，每项可以是1-2个字母；第6项是1-3个数字。
型号中的省略原则：电线电缆产品中铜是主要使用的导体材料，故铜芯代号T省写，但裸电线及裸导体制品除外。
裸电线及裸导体制品类、电力电缆类、电磁线类产品不表明大类代号，电气装备用电线电缆类和通信电缆类也不列明，但列明小类或系列代号等。
第7项是各种特殊使用场合或附加特殊使用要求的标记，在“拼音字母标记。
有时为了突出该项，把此项写到最前面。
如ZR-(阻燃)、NH-(耐火)、WDZ-(低烟无卤、企业标准)、-TH(湿热地区用)、F 企业标准)等。
数字标记铠装层外被层或外护套0无---1联锁铠装纤维外被2双层钢带聚氯乙烯外套3细圆钢丝聚乙烯外套4粗圆钢丝5皱纹(轧纹)钢带6双铝(或铝合金)带8铜丝编织9钢丝编织（二）电线电缆常识80问答：1、常用的电线、电缆按用途分有哪些种类？ 答：按用途可分为裸导线、绝缘电线、耐热电线、屏蔽电线、电力电缆、控制电缆、通信电缆、射频电缆等。
2、绝缘电线有哪几种？ 答：常有的绝缘电线有以下几种：聚氯乙烯绝缘电线、聚氯乙烯绝缘软线、丁腈聚氯乙烯混合物绝缘软线、橡皮绝缘电线、农用地下直埋铝芯塑料绝缘电线、橡皮绝缘棉纱纺织软线、聚氯乙烯绝缘尼龙护套电线、电力和照明用聚氯乙烯绝缘软线等。
3、电缆桥架适合于何种场合？ 答：电缆桥架适用于一般工矿企业室内外架空敷设电力电缆、控制电缆，亦可用于电信、广播电视等部门在室内外架设。
4、电缆附件有哪些？ 答：常用的电附件有电缆终端接线盒、电缆中间接线盒、连接管及接线端子、钢板接线槽、电缆桥架等。
5、什么叫电缆中间接头？ 答：连接电缆与电缆的导体、绝缘屏蔽层和保护层，以使电缆线路连接的装置，称为电缆中间接头。
6、什么叫电气主接线？ 答：电气主接线是发电厂、变电所中主要电气设备和母线的连接方式，包括主母线和厂用电系统按一定的功能要求的连接方式。
7、在选择电力电缆的截面时，应遵照哪些规定？ 答：电力电缆的选择应遵照以下原则： （1）电缆的额定电压要大于或等于安装点供电系统的额定电压； （2）电缆持续容许电流应等于或大于供电负载的最大持续电流； （3）线芯截面要满足供电系统短路时的稳定性的要求； （4）根据电缆长度验算电压降是否符合要求； （5）线路末端的最小短路电流应能使保护装置可靠的动作。
8、交联聚乙烯电缆和油纸电缆比较有哪些优点？ 答：（1）易安装，因为它允许最小弯曲半径小、且重量轻； （2）不受线路落差限制； （3）热性能好，允许工作温度高、传输容量大； （4）电缆附件简单，均为干式结构； （5）运行维护简单，无漏油问题； （6）价格较低； （7）可靠性高、故障率低； （8）制造工序少、工艺简单，经济效益显著。
9、固定交流单芯电缆的夹具有什么要求？为什么？ 答：夹具应无铁件构成闭合磁路，这是因为当电缆线芯通过电流时，在其周围产生磁力线，磁力线与通过线芯的电流大小成正比，若使用铁件等导磁材料，根据电磁感应可知，将在铁件中产生涡流使电缆发热，甚至烧坏电缆。
所以不可使用铁件作单芯交流电缆的固定夹具。
10、以下的热缩电缆头的附件的最大特点和优点是什么？ 答：热缩附件的最大特点是用应力管代替传统的应力锥，它不仅简化了施工工艺，还缩小了接头的终端的尺寸，安装方便，省时省工，性能优越，节约金属。
热缩电缆附件集灌注式和干包式为一体，集合了这两种附件的优点。
11、电缆敷设前应进行哪些检查工作？ 答：(1)支架应齐全、油漆完整。
(2)电缆型号、电压、规格符合设计。
(3)电缆绝缘良好，当对油纸电缆的密封有怀疑时，应进行受潮判断；直埋电缆与小底电缆应经直流耐压试难合格；充油电缆的油样应试验合格。
(4)充油电缆的油压不宜低于1.47MPa。
21、交联热收缩电缆附件有哪些优点？ 答：这是一种新型材料，它与现在其他类型附件比较具有电气性能优越、体积小、质量小、安装简便、材料配套等优点，另外还具有耐气候、抗污秽性、阻燃自熄等能力。
12、对油纸绝缘电力电缆密封有怀疑时，如何用较简单的办法检查电缆绝缘纸是否受潮？ 答：把电缆绝缘纸点燃或放入150℃左右的电缆油中检查，无“嘶嘶”声或白色泡沫出现，说明未受潮。
13、电缆标志牌应注明什么内容？编写有何要求？ 答：标志牌上应注明电缆线路设计编号、电缆型号、规格及始点，并联使用的电缆应有顺序号。
要求字迹清晰、不易脱落。
14、直埋电缆的方位标志应设置在哪些位置？ 答：在电缆两端，电缆直线段50~100m处电缆接头几电缆改变方向的弯角处。
15、制作电缆接头用的黄腊绸带、黑玻璃漆带、无碱玻璃丝带等，施工前如何进行排潮处理？ 答：（1）恒温干燥法：将绝缘带卷成直径为25~30mm小卷，放入110~120℃恒温干燥箱内烘4~5h，冷却干取出，放入干燥的密封筒内。
（2）油浸排潮法：将绝缘带小卷放入恒温在120~130℃的电缆油中，离锅底保持30mm距离，经一定时间后油面不再产生泡沫后取出，装入贮有电缆油的桶中，油位应超过所有装入的物体并将其密封。
16、电缆外护层的作用是什么？ 答：保护内护层不受机械损伤和化学腐蚀，增强机械强度。
17、室外电缆沟应符合哪些要求？ 答：电缆沟上部应比地面稍高，加盖用混凝土制作的盖板，电缆应平敷在支架上，有良好的排水管。
18、电缆内护层的作用是什么？ 答；使绝缘层不会与水、空气或其他物体接触，防止绝缘受潮和绝缘层不受机械伤害。
19、使用钢丝钳时应注意些什么？ 答：使用前，一定要检查绝缘柄的绝缘是否完好无损，使用时不可用钢丝钳剪切超过规格所允许的金属线材，并禁止用钢丝钳代替锤子敲打工具，以免损坏。
20、什么叫绝缘强度？ 答：绝缘物质在电场中，当电场强度增大到某一极限时就会被击穿，这个导致绝缘击穿的电场强度称为绝缘强度。
22、对电缆导体连接点的机械强度有何要求？ 答：连接点的机械强度，一般低于电缆导体本身的抗拉强度，对于固定敷设的电力电缆，其连接点的抗拉强度要求不低于导体本身抗拉强度的60%。
23、电力电缆的绝缘层材料应具备哪些主要性能？ 答；应具备下列主要性能： （1）高的击穿强度； （2）低的介质损耗； （3）相当高的绝缘电阻； （4）优良的耐放电性能； （5）具有一定的柔软性和机械强度； （6）绝缘性能长期稳定。
24、机械敷设电缆时，牵引强度有何规定？ 答：对于铜芯电缆，当牵引头部时，允许牵引强度为70N/cm；对于铝芯电缆，当牵引头部时，允许牵引强度为40N/cm；若利用钢丝网套牵引时，铅护套电缆允许强度为10N/cm； 铅护套电缆为40N/cm。
25、对电缆保护管有何规定？ 答：（1）电缆需要穿保护管敷设时，管子内径不应小于电缆外径的 1.5倍，混凝土管、陶土管、石棉、水泥管的内径不应小于100mm； （2）电缆管的弯曲半径应符合所穿入电缆弯曲半径的规定； （3）每根管子最多不应超过三个弯头，直角弯不应多于2个。
26、如何测量电缆护套的外径？ 答：在护套圆周上均匀分布的五点处，测量护套外径和其平均值，其平均外径既为护套的外径。
27、不同截面的铜芯电缆如何连接？ 答：不同截面的铜芯电缆连接，可采用开口弱背铜接管，以锡焊法连接，也可用纯铜棒按不同的截面要求连接成铜接管，以压接法连接。
28、简述10KV交联电缆热缩式制作户内终端头的过程？ 答；（1）准备阶段：检查热缩电缆附件是否齐备，型号是否相配，检查并确认电缆有无潮气后，检查电缆。
（2）切除多余电缆，根据现场情况决定电缆长度。
（3）剥除护层。
（4）焊接接地线，将接地线焊接在钢带上。
（5）填充三叉口及绕包密封胶。
（6）安装三芯分支护套，将护套套入根部，从中部开始收缩，先往根部，再往指部。
（7）剥铜 带和外半导电层，剥切三芯分支套口20mm以上的铜带，严禁损伤主绝缘，清除干净半导电层。
（8）安装应力管，管口端部分支套对接后热缩。
（9）安装接线端子。
（10）安装绝缘管。
（11）安装密封管。
（12）核相后安装相色管。
29、户内、户外预制式终端安装步骤有哪些？ 答：(1) 将电缆按预定位置就位、固定、清洁表面，参照说明书剥除外护套，如有特殊需要，外护套剥切长度可调整，分别由铜带、外护套铠装引出2组地线。
(2) 由外护套口向上量取需要尺寸，切除多余电缆，套入热缩三指套至三叉为口根部由中间加热收缩，由指套上口向上量取规定尺寸(35kv20mm)，再保留半导体预定位置，压350~380mm)。
去掉多余铜带(保留接出线端子密封。
30、电线电缆的应用主要分为三大类 ：1、电力系统电力系统采用的电线电缆产品主要有架空裸电线、汇流排（母线）、电力电缆（塑料线缆、油纸力缆（基本被塑料电力电缆代替）、橡套线缆、架空绝缘电缆）、分支电缆（取代部分母线）、电磁线以及电力设备用电气装备电线电缆等。
