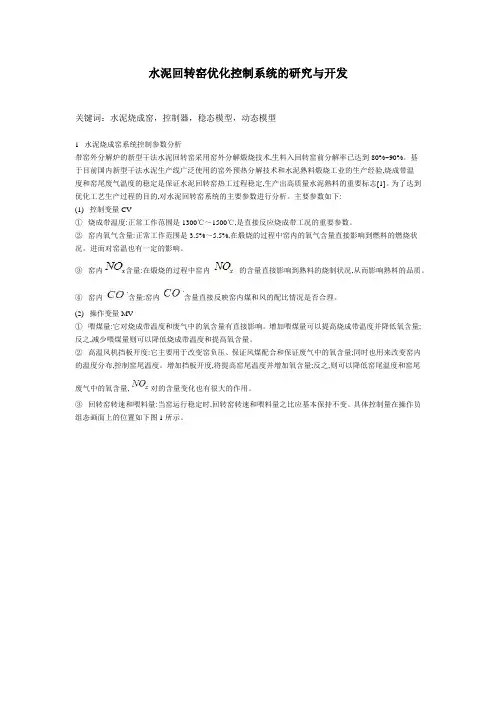

水泥回转窑优化控制系统的研究与开发关键词：水泥烧成窑，控制器，稳态模型，动态模型1 水泥烧成窑系统控制参数分析带窑外分解炉的新型干法水泥回转窑采用窑外分解煅烧技术,生料入回转窑前分解率已达到80%~90%。
基于目前国内新型干法水泥生产线广泛使用的窑外预热分解技术和水泥熟料煅烧工业的生产经验,烧成带温度和窑尾废气温度的稳定是保证水泥回转窑热工过程稳定,生产出高质量水泥熟料的重要标志[1]。
为了达到优化工艺生产过程的目的,对水泥回转窑系统的主要参数进行分析。
主要参数如下:(1) 控制变量CV①烧成带温度:正常工作范围是1300℃～1500℃,是直接反应烧成带工况的重要参数。
②窑内氧气含量:正常工作范围是3.5%～5.5%,在煅烧的过程中窑内的氧气含量直接影响到燃料的燃烧状况。
进而对窑温也有一定的影响。
③窑内含量:在煅烧的过程中窑内的含量直接影响到熟料的烧制状况,从而影响熟料的品质。
④窑内含量:窑内含量直接反映窑内煤和风的配比情况是否合理。
(2) 操作变量MV①喂煤量:它对烧成带温度和废气中的氧含量有直接影响。
增加喂煤量可以提高烧成带温度并降低氧含量;反之,减少喂煤量则可以降低烧成带温度和提高氧含量。
②高温风机挡板开度:它主要用于改变窑负压、保证风煤配合和保证废气中的氧含量;同时也用来改变窑内的温度分布,控制窑尾温度。
增加挡板开度,将提高窑尾温度并增加氧含量;反之,则可以降低窑尾温度和窑尾废气中的氧含量,对的含量变化也有很大的作用。
③回转窑转速和喂料量:当窑运行稳定时,回转窑转速和喂料量之比应基本保持不变。
具体控制量在操作员组态画面上的位置如下图1所示。
2 水泥回转窑系统模型辨识本项目对河北唐山冀东股份有限公司丰润三期水泥厂进行现场数据的采集,采样周期是60s,共采集20030组数据。
首先将采集数据中不合理的数据进行剔除,然后再分出动、静态数据,当系统中的两个输入量有一个保持不变,而另一个发生阶跃变化,从阶跃到最终系统达到稳定状态时的数据选为动态数据;从稳定状态到下一个阶跃发生前的数据选为稳态数据。
