人教版物理八年级下册杠杆滑轮作图经典习题
杠杆作图练习题 画出杠杆五要素
简单机械作图专题训练（杠杆）
1、 如图1，试画出缝纫机脚踏板所受动力、阻力的力臂..
2、 如图2，画出作用在“开瓶起子”上动力F 1的力臂和阻力F 2及F 2的力臂示意图..
3、 如图3所示，使用羊角锤拔钉子，动力作用在锤柄上A 点，请作出拔钉子时所用最小动力F 的示意图。
（注意：请在涂上保留为确保作图准确所画的辅助线）。
1 2 3
4、 如图4所示，曲杆AOBC 自重不计，O 为支点，AO=60cm ，OB=40cm ，BC=30cm ，要使曲杆在图示位置平衡，请作出最小的力F 的示意图及其力臂L 。
5、 如图5所示，ABO 可看成杠杆，O 为支点，请在图中画出该杠杆的动力臂和所受阻力及其力臂的示意图。
6、 如图6所示，杠杆BA 在力F 1、F 2的作用下处于静止状态，l 2是F 2的力臂，在图中画出F 1的力臂和力F 2。
7、如图7的杠杆平衡，货物A 重为200N ，在图中画出货物A
重力的示意图及拉力F 的力臂。
8、 如图8所示，玩具"不倒翁"被扳倒后会自动立起来。
请在图中画出此"不倒翁"所受重力的示意图，并画出重力相对于O 点的力臂。
（黑点表示"不倒翁"的重心）
9、如图9是一种常见的活塞式抽水机的示意图，在图中画出手柄所受动力F 1的力臂和阻力及其力臂。
10、如图10所示,0为杠杆AC 的支点,在B 处挂一小球,A0=OB=BC,为使杠杆在水平位置平衡,画出施加在杠杆上最小的动力F 1的力臂l 1,并标出F 1的方向.
11、如图11所示的人前臂可以看成杠杆，图中O 为支点，当肱二头肌将重力为40N 的铅球托起时，画出人的手臂受到的阻力F 2的示意图和阻力臂L 2。
12、如图12的弯曲杠杆A 端吊一重物G.要想在B 端加一最小的力F,使AO 保持水平平衡.试画出此力的方向和力臂.
13、如图
13所示杠
杆，铁球
重20N ，
力F 作用在杠杆的B 端使杠杆水平平衡，则力F=_________N ；画出铁球重力G 的图示和力F 的力臂L 。
14、要求用一个最小的力F,使图14中的杠杆处于平衡状态,请画出这个力的示意图,并标明它的力臂.
图5 图4
图6 图1 图7 图8
图9 图10
15、如图15所示，张师傅想用最省力的方法把一个油桶推上台阶，请你在图中画出这个力的示意图。
16、
如
图
16
所示，O 是杠杆OA 的支点．在图中画出拉力F 1和F 2的力臂l 1和l 2.
17、如图17所示，一轻质杠杆OA 在力F 1、F 2的作用下处于静止状态．l 2是力F 2的力臂，请在图中画出F 1的力臂l 1和力F 2的示意图。
18、如图18，在杠杆AB 上挂了一个重为G 的物体（OA 小于OB ）。
为使杠杆在图中的位置静止．请在杠杆上画出最小的动力F 和它的方向。
滑轮组
作图练
习
1.在图1中画出最省力的滑轮组，要求人用力往下拉绳使重物升起。
画出图2中最省力的绕绳方法。
请根据弹簧测出图3滑轮组的绕线。
画出图4中旗杆的绕绳方法
图1 图2 图3 图4
2.在下图中画出最省力的绕绳方法。
3、按要求画出滑轮组的 绕绳方法： 4.在下图画出使用滑轮组最省力的绕法
4如图18所示，滑轮重不计，滑轮与转轴的摩擦不计，在拉力F 作用下 可使物体匀速运动。
（l ）如果拉绳的速度是v ，则物体移动的速度v 物= v ；
（2）如果已知拉力F 是6N ，
那么可知
（ ） A ．物重为12N ． B ．物重为3N ．
C ．物重为2N ．
D ．物体受摩擦力12N ．
5、 用图5所示的两个滑轮组成一个滑轮组提升重物，要求拉力为物重的二分之一（忽略摩擦以及绳和滑轮的重力），请在图中画出绳子的绕法。
6、 用上图所示的两个滑轮组成一个滑轮组提升重物，要求绳子的自由端拉过3 m 时，重物升高1m ，请在图中画出绳子的绕法。
7、欲利用下图所示的3个滑轮组成滑轮组，请补画出该滑轮组完整的绕线。
8利用图19中的滑轮组，用200N 向下的拉力将重为800N 的物体匀速提升到高图8 图18 图11
图13 图14 图16
图
18
处(绳、滑轮的自重及摩擦不计)，请画出滑轮组上绳的绕法。
9请在图20中画出最省力时的连线。
10如图21要用滑轮组将陷在泥中的汽车拉出来，在图中画出最省力的绕线方法。
图19图20图21。
人教版物理八年级(下册)杠杆、滑轮作图经典习题
杠杆作图练习题画出杠杆五要素简单机械作图专题训练（杠杆）1、 如图1，试画出缝纫机脚踏板所受动力、阻力的力臂..2、 如图2，画出作用在“开瓶起子”上动力F 1的力臂和阻力F 2及F 2的力臂示意图..3、 如图3所示，使用羊角锤拔钉子，动力作用在锤柄上A 点，请作出拔钉子时所用最小动力F 的示意图。
（注意：请在涂上保留为确保作图准确所画的辅助线）。
1 2 34、 如图4所示，曲杆AOBC 自重不计，O 为支点，AO=60cm ，OB=40cm ，BC=30cm ，要使曲杆在图示位置平衡，请作出最小的力F 的示意图及其力臂L 。
5、 如图5所示，ABO 可看成杠杆，O 为支点，请在图中画出该杠杆的动力臂和所受阻力及其力臂的示意图。
6、 如图6所示，杠杆BA 在力F 1、F 2的作用下处于静止状态，l 2是F 2的力臂，在图中画出F 1的力臂和力F 2。
7、如图7的杠杆平衡，货物A 重为200N ，在图中画出货物A 重力的示意图及拉力F 的力臂。
图5 图4 图18、 如图8所示，玩具"不倒翁"被扳倒后会自动立起来。
请在图中画出此"不倒翁"所受重力的示意图，并画出重力相对于O 点的力臂。
（黑点表示"不倒翁"的重心）9、如图9是一种常见的活塞式抽水机的示意图，在图中画出手柄所受动力F 1的力臂和阻力及其力臂。
10、如图10所示,0为杠杆AC 的支点,在B 处挂一小球,A0=OB=BC,为使杠杆在水平位置平衡,画出施加在杠杆上最小的动力F 1的力臂l 1,并标出F 1的方向.11、如图11所示的人前臂可以看成杠杆，图中O 为支点，当肱二头肌将重力为40N 的铅球托起时，画出人的手臂受到的阻力F 2的示意图和阻力臂L 2。
12、如图12的弯曲杠杆A 端吊一重物G.要想在B 端加一最小的力F,使AO 保持水平平衡.试画出此力的方向和力臂.13、如图13所示杠杆，铁球重20N ，力F 作用在杠杆的B 端使杠杆水平平衡，则力F=_________N ；画出铁球重力G 的图示和力F 的力臂L 。

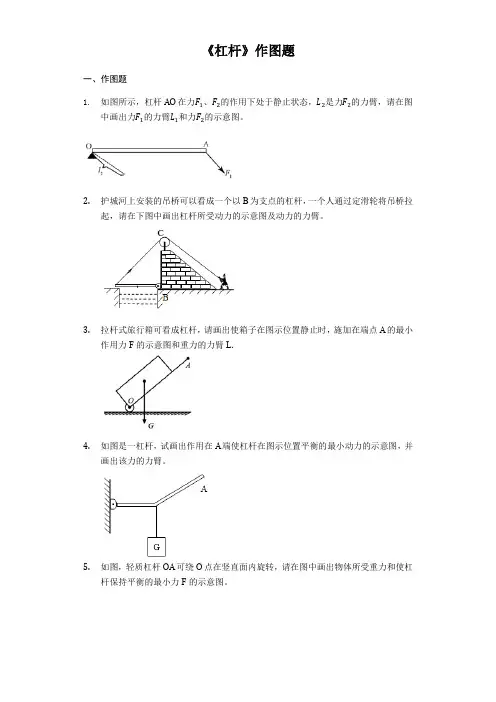

人教版八年级下学期物理人教版《杠杆》作图题专项练习
《杠杆》作图题一、作图题1.如图所示，杠杆AO在力、的作用下处于静止状态，是力的力臂，请在图中画出力的力臂和力的示意图。
2.护城河上安装的吊桥可以看成一个以B为支点的杠杆，一个人通过定滑轮将吊桥拉起，请在下图中画出杠杆所受动力的示意图及动力的力臂。
3.拉杆式旅行箱可看成杠杆，请画出使箱子在图示位置静止时，施加在端点A的最小作用力F的示意图和重力的力臂L．4.如图是一杠杆，试画出作用在A端使杠杆在图示位置平衡的最小动力的示意图，并画出该力的力臂。
5.如图，轻质杠杆OA可绕O点在竖直面内旋转，请在图中画出物体所受重力和使杠杆保持平衡的最小力F的示意图。
6.按照下列要求作图，如图所示，AC为杠杆，O为支点，在B点处挂一个重物，请画出杠杆在如图所示位置平衡时，受到的最小动力F并标出动力臂L。
7.请在图中画出拉力的力臂。
8.如图，O为轻质杠杆的支点，A点挂一重物，杠杆在图示位置平衡，作出阻力臂和最小动力的示意图。
9.请在图中画出均匀木棒OA的重力示意图以及力F的力臂。
10.杠杆OA可绕O点转动，受力情况如图所示。
请作出力的力臂。
11.如图所示，杠杆在力、的作用下处于平衡状态，是力的力臂，画出力的示意图。
12.作图：某剧组为拍摄节目需要，设计了如图所示的拉力装置来改变照明灯的高度，轻质杠杆ABO可绕O点转动，请在图中画出：杠杆所受拉力的力臂；杠杆所受阻力的示意图。
13.如图所示，用一根细绳将杠杆AOB在O点悬挂起来，B处挂一重物G，在杠杆上施加最小动力F，使杠杆在图示位置平衡，请你在图中画出这个力的示意图。
14.请在图中画出用羊角锤起钉时所用的最小力要求保留作图痕迹15.图中，轻质杠杆OA在力、的作用下处于静止状态，为力的力臂。
在图中画出力的力臂、力的示意图。
16.如图所示，轻质杠杆OA在路灯和轻绳AB的共同作用下，在水平方向处于静止状态，请画出轻绳AB对杠杆的动力的力臂和阻力的示意图。
17.如图所示，画出图中力F的力臂并用字母L表示。
人教版八下专项综合 杠杆和滑轮组作图
图5
专项综合全练(三)
答案 如图所示
解析 施加在杠杆上使杠杆转动的力为动力F1,阻碍杠杆转动的力为阻
力F2,从支点向动力F1的作用线所作的垂线段的长度即动力臂L1。注意
标上垂直符号。
专项综合全练(三)
6.(2018湖北黄石中考)旅行箱在拉力作用下静止于图示状态,O点为旅 行箱的重心,A为拉力的作用点,请在图6中画出旅行箱的重力以及最小 拉力F的示意图。
专项综合全练(三)
杠杆和滑轮组作图 1.(2018江苏盐城中考)在图1中画出施加在开关上力F的力臂L。
图1
专项综合全练(三)
答案 如图所示
解析 由支点O向F的作用线作垂线段,垂线段的长度即F的力臂L。
专项综合全练(三)
2.(2016山西中考)如图2所示,分析人拉着拉杆旅行箱静止在水平地面上 的情景,O是轮子的转轴。以O为支点,请你画出拉力F的力臂。
图6
专项综合全练(三)
答案 见解析 解析 重力方向竖直向下,从重心O沿竖直向下的方向画一条带箭头的 线段,并用符号G表示重力;阻力和阻力臂不变,由杠杆平衡条件可知,动
力臂越长,动力越小,图中B点为支点,以支点B到A的距离为力臂是最大
力臂,最小力与最大力臂垂直,方向斜向上。
专项综合全练(三)
7.(2016安徽宿州埇桥模拟)如图7所示,张师傅想用最省力的方法把一个 油桶推上台阶,请你在图中作出: (1)杠杆的支点; (2)最省力的力臂; (3)最小力的方向。
图2
专项综合全练(三)
答案 如图所示
解析 杠杆力臂的画法——一找点、二画)从支点O向力的作用线作垂线段,则此垂线
段的长度就是力臂。
专项综合全练(三)
3.(2017江苏南京中考)如图3所示,是一个电热水壶的简易图,在图中画 出它所受重力的示意图(B为重心);用力作用在壶盖上A点时,可将壶盖 打开。请在A点画出所需最小力F的示意图(O为支点)。
人教版八年级物理下册作图专题训练带答案
八年级下册物理实验题学校:___________姓名：___________班级：___________考号：___________一、作图题1．如图，物体重30N放在斜面上，画出物体对斜面压力的示意图．（______）2．如图所示,请根据要求组装滑轮组。
要求是使用该滑轮组提升重物时既能省力,又能改变力的方向。
（______）3．如图所示，物体重30牛，用力的图示法画出地面受到的压力。
4．如图所示，请画出铡刀铡物体时动力F1的力臂l1和阻力F2的力臂l2.5．如图所示，请画出小球在空中摆动时，所受重力G的示意图。
（______）6．如图所示，苹果静止在水平桌面上，请画出苹果对桌面压力和桌面对苹果的支持力的示意图。
（______）7．如图，轻质杠杆A点挂着重物G，若在杠杆上施加一个最小的力F使杠杆在图中位置平衡，请画出最小力的示意图及其力臂．8．如图小车重150 N，在A点受到大小为30 N的水平向右的拉力，试作出这个拉力的示意图．（_________）9．如图所示，质量为2㎏的小球悬挂在细绳下来回摆动，请用力的示意图表示小球所受到的重力．10．图甲是被起重机加速向上吊起的货物，请在图乙中对该货物进行受力分析。
（_____）11．按题目要求作图（1）如图甲所示，一束光线从空气斜射入水中.请画出反射光线和折射光线的大致方向. （2）如图乙所示是一种抽水的装置，分别画出杠杆受到的阻力示意图和F1的力臂L1．（3）一重为G的物体，随着传送带一起沿水平方向向左做匀速直线运动，不计空气阻力，请画出图丙中物体受力的示意图．12．静止在地面上的物体受到水平向右2牛的拉力，用力的图示法在如图中画出这个拉力F．13．在图中作出下列力的示意图。
(1).作用在小车右上角与水平地面成30°角斜向上拉小车的力。
(2).作用在小车前端中部沿倾斜角为30°斜面向上拉小车的力。
14．如图所示，重为3N的木箱A随平板车一起向左做匀速直线运动，画出木箱A受力的示意图。

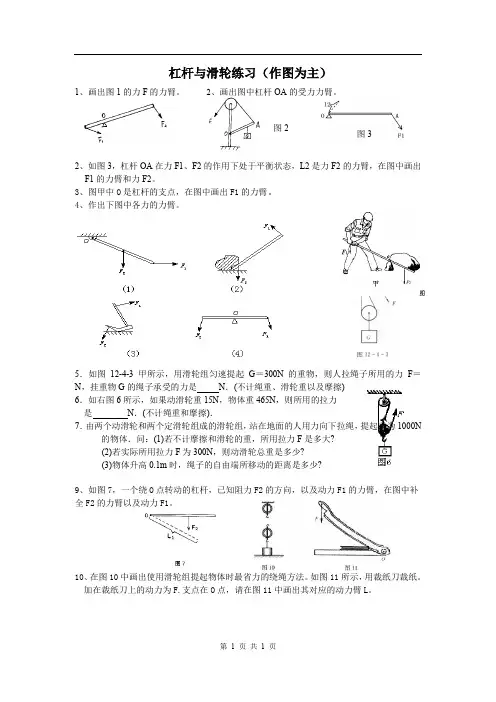

人教版八年级下册物理 杠杆与滑轮练习(作图为主)
第 1 页 共 1 页
杠杆与滑轮练习（作图为主）
1、画出图1的力F 的力臂。
2、画出图中杠杆OA 的受力力臂。
2、如图3，杠杆OA 在力F1、F2的作用下处于平衡状态，L2是力F2的力臂，在图中画出F1的力臂和力F2。
3、图甲中O 是杠杆的支点，在图中画出F1的力臂。
4、作出下图中各力的力臂。
5．如图12-4-3甲所示，用滑轮组匀速提起G ＝300N 的重物，则人拉绳子所用的力F ＝ N ，挂重物G 的绳子承受的力是 N ．(不计绳重、滑轮重以及摩擦)
6．如右图6所示，如果动滑轮重15N ，物体重465N ，则所用的拉力
是 N ．(不计绳重和摩擦)．
7．由两个动滑轮和两个定滑轮组成的滑轮组，站在地面的人用力向下拉绳，提起重为1000N
的物体．问：(1)若不计摩擦和滑轮的重，所用拉力F 是多大?
(2)若实际所用拉力F 为300N ，则动滑轮总重是多少?
(3)物体升高0.1m 时，绳子的自由端所移动的距离是多少?
9、如图7，一个绕O 点转动的杠杆，已知阻力F2的方向，以及动力F1的力臂，在图中补全F2的力臂以及动力F1。
10、在图10中画出使用滑轮组提起物体时最省力的绕绳方法。
如图11所示，用裁纸刀裁纸。
加在裁纸刀上的动力为F.支点在O 点，请在图11中画出其对应的动力臂L 。
图 2 图3。
八年级物理下册《滑轮》练习题及答案(人教版)
八年级物理下册《滑轮》练习题及答案(人教版)练习题（1）一、选择题1．骑自行车上一个陡坡时，有经验的同学会沿S形路线骑行，这样做是为了（）A．缩短所走的路程B．减少所做的功C．减小骑行者所施加的力D．缩短所用的时间2．如图所示，日常生活或生产实践中使用的机械，能抽象为斜面的是（）A．汽车方向盘B．剪刀C．扳手D．钻头3．要利用滑轮组匀速提升重为1200 N的物体，而绳子能承受的最大拉力为300 N （不计滑轮自身重和摩擦），则所用滑轮中至少使用（）A．一个定滑轮一个动滑轮B．一个定滑轮、两个动滑轮C．两个定滑轮一个动滑轮D．两个定滑轮、两个动滑轮4．从竖直的井中提起一个重300 N的物体，工人用一个动滑轮和一个定滑轮组成的滑轮组，动滑轮重60 N，不计摩擦，那么提起重物时所用最小力为（）A．360 N B．120 N C．180 N D．100 N5．如图是使用简单机械匀速提升同一物体的四种方式（不计机械重和摩擦），其中所需动力最大的是（）A．B．C．D．6．如图（甲）、（乙）滑轮组装置，所有摩擦不计，分别用F1、F2竖直匀速拉动重物30牛，已知每个滑轮重为15牛，则拉力F1和F2之比为（）A．1：1B．3：2C．2：3D．3：47．如图所示，斜面光滑，推力分别为F1、F2，把物体从斜面底端推至斜面顶端，所做的功分别为W1、W2，那么（）A．F1大于F2，W1等于W2B．F1小于F2，W1小于W2C．F1大于F2，W1大于W2D．F1小于F2，W1等于W2二、填空题8．用滑轮组提升重600 N的重物，要想使拉力F＝200 N，则到少要个滑轮组成，其中定滑轮有个，当物体被提高2 m时，则拉绳子移动的距离是_____m。
9．螺丝钉上的螺纹展开后相当于斜面。
如图所示，两根粗细相同的螺丝钉，螺纹（选填“密”或“疏”）一些的螺丝钉拧起来更省力。
10．如图所示，重为50N的物体在30N的拉力F的作用下匀速上升2m，不计绳重和摩擦，动滑轮的重力为N，拉力F移动的距离为m，若物体的重力变为80N，则拉力F为N。
人教版八年级物理下册第十二章杠杆和滑轮的作图专题训练
给我一个支点，可以撬起整个地球。
——阿基米德杠杆和滑轮的作图类型一杠杆作图1．如图1所示的杠杆OA，在F1、F2的作用下平衡，分别画出F1、F2的力臂L1和L2。
图12．如图2所示，请画出钓鱼竿钓鱼时F1、F2的力臂L1和L2，O为支点。
图23．图3中活塞抽水机的柄是一根弯曲的杠杆，请画出动力F的力臂L1及阻力F2的示意图。
图34．某剧组为拍摄节目需要，设计了如图4所示的拉力装置来改变照明灯的高度，轻质杠杆ABO可绕O点转动，请在图中画出：①杠杆所受拉力的力臂L1；②杠杆所受阻力F2的示意图。
图45．如图5所示，杠杆OA在力F1、F2的作用下处于静止状态，L2是力F2的力臂，请在图中作出F1的力臂L1和力F2。
图56．如图6所示，杠杆处于平衡状态，请画出F2对应的阻力臂L2以及动力臂L1所对应的动力F1。
图6类型二滑轮组作图7．按要求完成图7中滑轮组的绕线。
(不计滑轮重、绳重和摩擦)图78．如图8所示，有一个滑轮组，当用力F拉动绳子时，绳端每拉动12 m，重物就上升4 m，请按题意画出滑轮组的绕绳方式。
图89．如图9所示，某人通过滑轮组用80 N的力提起了重300 N的物体(不计摩擦)，请你画出该滑轮组的绕绳方法。
图910．用如图10所示的滑轮组提升重物，已知物重为250 N，每只动滑轮重15 N，绳重及摩擦不计，给你一根能承受60 N拉力的绳子，画出滑轮组的绳子绕法。
图10类型三最小力的作图11．如图11所示，轻质杠杆OA能绕O点转动，请在杠杆中的A端画出使轻质杠杆保持平衡的最小力F的示意图(要求保留作图痕迹)。
图1112．图12甲是自行车手闸，其简化示意图如图乙所示，其中AOC部分可视为杠杆，O 为支点，刹车线对A点的拉力为阻力F2。
请在图乙中画出刹车时，阻力的力臂L2和作用在杠杆AOC上的最小动力F1。
图1213．如图13所示，在课桌的C点用最小的力把桌腿B抬离地面，在抬起时桌腿A没有滑动。
人教版初中物理八年级下学期 杠杆滑轮作图题 专题附详细解析教师版
人教版初中物理八年级下学期杠杆滑轮作图题专题一、作图题（共19题；共100分）1.如图所示，杠杆OB可绕O点转动，请作出物体A所受重力的示意图和使杠杆在图示位置平衡的最小力F（保留作图痕迹）。
【答案】解：如图所示：【解析】【解答】要想作出杠杆平衡时的最小力，需要找到最长的动力臂，则连接OB，即是最长的动力臂，斜向上作动力臂的垂线，即最小力F。
物体A的重力方向竖直向下，作用点在重心，如图所示：【分析】动力臂为支点到动力作用线的距离，阻力臂为支点到阻力作用线的距离，固定不动的点为支点。
2.如图所示。
⑴画出拉力F1的力臂l1；⑵画出重物G对杠杆的拉力F2的示意图，并画出F2的力臂l2。
【答案】如图所示：【解析】【解答】（1）由图可知，杠杆的支点为O，反向延长拉力F1画出力的作用线，然后过支点O做拉力F1的垂线段，即为其力臂L1；（2）重物G对杠杆的拉力F2的作用点在杠杆上，方向竖直向下；过支点O作F2的作用线的垂线段，即为力臂L2；如图所示：【分析】（1）过支点O做拉力F1的垂线段即为其力臂L1；（2）过支点O作F2的作用线的垂线段即为力臂L2.3.请用直尺和铅笔画出如图所示杠杆的动力臂和阻力臂。
【答案】如图所示：【解析】【解答】分别反向延长动力F1和阻力F2的作用线，然后分别过支点O作力F1和F2作用线的垂线段，即为动力臂和阻力臂L1、L2；如图所示：【分析】利用力臂的画法画出即可.4.如图，画出使杠杆ABC平衡时的阻力F2和最小动力F1的示意图。
【答案】【解析】【解答】①连接OC就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向向上，据此可画出最小的动力；②B为阻力作用点，阻力F2的方向竖直向下；如下图所示：【分析】根据杠杆平衡的条件，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长．而在通常情况下，连接杠杆中支点和动力作用点这两点所得到的线段最长.5.如图是抽水机手柄示意图，画出F1和F2的力臂。
衡阳市育贤中学2019-2020年人教版八年级物理下册《杠杆和滑轮》作图专题(附答案)
杠杆与滑轮作图专题1、如图所示，试画出作用在杠杆A端使杠杆在图示位置平衡的最小动力的示意图并画出该力的力臂。
2、画出动力和阻力的力臂3、铡刀铡草时的示意图如图所示．请画出动力F的力臂（用l表示）。
4、如图所示，杠杆OA在动力F1作用下处于静止状态，请你画出阻力F2及阻力臂L2.↙5、如图所示，一重为G的均匀杠杆，可绕O点上下转动，若让杠杆静止在图示位置，请画出作用在A点的最小作用力及杠杆所受重力的示意图.6、如图是一轻质杠杆，O是支点，为了使杠杆在此位置平衡，请画出在A点所施加的最小动力F及其力臂L.7、要用滑轮组将陷在泥中的汽车拉出来，试在图甲中画出最省力的绕绳方法．8、按要求给滑轮组绕线.（G为物体重，不考虑摩擦及动滑轮、绳子的重力）9、如图所示，某人站在A处用一根绳子和两个滑轮提起物体B，画出最省力的绕线．10、）如图所示，人站在地面上用滑轮组提升重物，请用笔画线代替绳子画出最省力的绕法．11、在图11中画出吊起物体的最省力的绳子绕法12、如上图所示的水桶，是在一个最小外力作用下所处的状态，作出它此时的受力示意图杠杆与滑轮作图专题参考答案一、作图题1、2、3、4、如图所示。
【解析】由题意分析出阻力的方向，再由支点向阻力的作用线作垂线即可。
如图，阻力为由于物体的重而产生的拉力，所以从B点竖直向下画出F2；力臂为支点到力的作用线的距离，所以从O点向F2作垂线，垂线段即为力臂L2，如图。
5、如图所示。
【解析】（1）物体的重力竖直向下，重心在物体的几何中心；（2）要使杠杆使用最省力，应使其力臂最长．物体的重心在其中心处，重力方向竖直向下；要使力最小应使力臂最长，图中以OA长为力臂是最长的力臂，从A点做OA垂线，方向向上即为作用在A点的最小力。
6、如如所示。
【解析】根据杠杆的平衡条件，动力臂越长越省力，首先确定出最长的力臂，然后画出的示意图；由支点到力的作用点的距离是最长的力臂．连接OA，则OA是最长的力臂，做OA的垂线，物体对杠杆的力使杠杆向时逆针方向转动，所以F应使其向顺时针方向转动。
人教版八年级物理下册《作图题》专项训练题(含答案)
人教版八年级物理下册《作图题》专项训练题（含答案）一、作图题1.如图，悬挂在天花板下的电灯（m＝0.2kg）处于静止状态，画出电灯的受力示意图。
（g＝10N/kg）2.请在图中画出跳水运动员对跳板的压力。
3.一个质量分布均匀的小球放在光滑的水平地面上，左边与竖直光滑墙壁接触，小球处于静止状态，如图，在图中画出小球受力示意图。
4.如图表示在空中飞行重为6N的足球，画出它所受重力的示意图。
5.画出斜面上上滑的物体所受的重力G和摩擦力f的示意图（作用点都画在重心上）。
6.如图，画出弹簧测力计对物体A的拉力示意图。
7.如图所示，一物体在水平地面上处于静止状态，请画出它的受力示意图｡8.如图所示，物块A与平板小车一起在水平桌面上向右匀速运动，当小车突然静止时，木块随即在小车的平板上滑行，画出木块滑行过程中的受力示意图．9.一个木块从斜面上滑下，在水平面上继续滑动，请分别画出木块在斜面和水平面时木块所受重力的示意图。
10.重为G的鸡蛋沉在盛有水的杯子的底部，向水中加入食盐并使其溶解，鸡蛋渐渐浮起，最终漂浮在水面，如图甲所示。
请在图乙中画出上述过程中鸡蛋所受的浮力F随时间t变化的大致图象。
11.将细线一端固定在烧杯底部，另一端固定在乒乓球上。
烧杯加水后静止在斜面上，如图所示。
不计乒兵球的重力，请以球心为作用点画出乒乓球受到的浮力和拉力的示意图。
12.如图是盛有某种液体的连通器在斜面上静止，请画出正确的液面位置。
13.如图所示，每个钩码都相同，为使杠杆保持水平平衡，请在杠杆的适当位置处再画上一个相同规格的钩码。
14.图中的杠杆保持平衡状态，请在图中分别画出动力F1和阻力臂L2。
15.如图所示，站在水平地面上的工人利用滑轮组提升重物G，请用笔画线代替绳索，画出最省力的连接。
16.如图所示，动滑轮使用时可以看作是一个省力杠杆。
请在图中画出动滑轮这根“杠杆”的支点、动力臂以及阻力臂。
17.如图所示，画出羊角锤在A点所施加的最小的动力F1及其力臂。
