LZJ-01D尘埃粒子计数器使用说明书
LZJ-01D尘埃粒子计数器使用说明书
LZJ-01D尘埃粒子计数器（激光大屏液晶显交直流两用）执行标准Q/320503 SX0022002使用说明书使用方法1.开机（1）交流开机：把随机提供的交直流变换电源线，其中交流插头部分插入AC220V电源插座上，另一端直流源插座插入仪器后面板充电插头口内，按下后面板左下部的电源开关，显示屏即产生显示（第一屏）表示开机正常。
（2）直流开机：机内电池已装好，按下电源开关即可实现开机功能，显示屏显示第一屏内容。
（3）电池安装：开机前电池未安装，则在直流开机时必须先要安装电池，把后面板下部的电池盒盖上两个固定螺钉拧下，盒盖取下，看清电池“+”“-”与盒内“+”“-”方向一致，再把电池推入，用手按紧，同时把盒盖盖住用螺钉拧紧固定即可。
第一屏开机显示2.修改日期、时间、周期、置信度测量仪器开机后显示屏显示第一屏内容，这时可核对日期、时间、周期、置信度等参数是否符合要求，符合即可按测量或置信度键进行采样测试，如果不符，则可按下述步骤进行修改设定。
（1）在日期左侧有一个圆点指示符。
（2）如果日期显示正确不修改，按“▼”键（它具有移位功能）指示符移到时间项。
如果日期不正确要修改，则按“确定键”，表示要修改，同时第一位0变为0表示这一位数可修改，按“▲”键修改成正确数，（“▲”键具有0-9-0的数字功能）。
然后按移位键“▼”，修改符移到该项第二位4，按“▲”键修改成正确数，……类似步骤可把年月日修改正确，最后按“确定”键确认。
（3）日期正确并确认后按“▼”键，指示符下移到时间，同样按“▲”“▼”键把时间修改正确，并按“确定”键确认，再按“▼”键使指示符移到周期。
（周期表示采用时间）（4）按上述（2）（3）步骤对周期、置信度的点数A，次数N进行修改设定，直到“确定”键确认。
（5）删除数据时，按“▲”键至5，按“确定”键，修改符“___”处出现9，表示仪器内部数据全部被删除。
3.测量（1）一般测量按“测量”键，屏幕变为第二屏所示：日期 时间采样时间 采样流量 采样指示点 （从0-60变化 表示一次采样 时间）第二屏屏上显示的计数值为上次的测量值，每测量一次刷新一次数（2） 观察功能按“观察”键，显示屏上端出现“观察”，表示有观察功能，即计数处于当前测量的颗粒累加数，来一个粒子计数加一个，计数不断跳变累加，跳得快说明环境不干净，跳得慢表示干净，粒子少。
激光尘埃粒子计数器使用说明
设备名称
制作部门工序名称
操作人数1-1取出仪器1-2连接电源1-3连接取样管
1-4打开电源开关1-5打印1-6标准1-7测量1-8开始测量1-9取出小票1-10放回仪器日期签字签字会签制作审核批准作业要领书产品名称生产制造部图号No.操作步骤
理由·条件工具动作时间（S）注意事
项在仪器箱内取出激光尘埃粒子计数器
安装电源线，一端连接设备，一端连接电源插座
安装取样气管，一端连接设备取样口，一端连接需测量口打开设备电源开关
按操作板上的“打印”键，屏幕右下角会出现“打印”字样，这时设备会打印出测量时间与日期
然后按操作板上的“标准/UCL”键，屏幕右下角出现“UCL”字样
在按操作板上“测量/待机”键，这时屏幕左下角会出现“提示：正在测量”字样测量两组数据后，屏幕左下角会出现“提示：换到下一个采样点”的字样，这时再按“标准/UCL”键，进行下一测量点数据采集，两组数据采集完成后会自动出现测量等级标准将测量结果打印出的小票取下，读取小票最下端的“UCL CLASS”为空气洁净度等级
使用后将设备拆解放回仪器箱内辅助工具
修改修改内容日期修改内容动作总时间1-41-21-71-61-10
1-91-31-8
1-5。
尘埃粒子计数器使用说明书
尘埃粒子计数器使用说明书尘埃粒子计数器使用说明书一、产品概述尘埃粒子计数器是一种用于测量空气中尘埃粒子浓度的设备，采用粒子传感技术，可准确计数不同粒径的尘埃粒子，并根据计数结果给出尘埃粒子浓度。
二、产品特点1. 精准测量：采用先进的粒子传感技术，能准确计算尘埃粒子的数量和浓度。
2. 多功能显示：可显示尘埃粒子数量和浓度，并具备警报功能。
3. 便捷操作：人性化设计，一键开启和关闭，易于操作。
4. 可靠性：稳定的性能和长寿命的使用。
三、产品使用方法1. 开机：将尘埃粒子计数器插入电源，按下电源开关键，待显示屏上显示出启动信息后，表示设备已开机。
2. 测量：放置尘埃粒子计数器在需要测量的空气中，待计数器显示屏上的数值稳定后，即可得到尘埃粒子的数量和浓度。
3. 关机：长按电源开关键，显示屏上显示关闭信息后，表示设备已关机。
四、注意事项1. 使用环境应干燥，防止水滴进入设备影响测量精度。
2. 长时间使用后，设备可能会发热，请注意避免触摸设备表面以免烫伤。
3. 定期校准设备以确保测量结果的准确性。
4. 请勿拆解设备或进行私自维修，如有故障请联系专业人士。
5. 避免长时间暴露在高温、低温或潮湿环境中。
五、维护和保养1. 定期清洁设备表面，可以使用柔软的布擦拭。
2. 如长时间不使用设备，请将其保存在干燥、通风的地方。
六、故障排除如果设备出现故障，请参照以下步骤进行排查：1. 检查电源是否接触良好。
2. 检查设备是否正常开启和关闭。
3. 如果问题仍未解决，请联系售后服务中心寻求支持。
以上就是尘埃粒子计数器的使用说明书，希望对您有所帮助。
尘埃粒子计数器如何使用的
尘埃粒子计数器如何使用的前言尘埃粒子计数器是一种用于测量空气中尘埃粒子数量的仪器。
在当前的气候和环境问题日益凸显的情况下，使用尘埃粒子计数器对空气质量进行测量，对改善环境污染有着重要意义。
本文将介绍如何使用一台尘埃粒子计数器。
尘埃粒子计数器的使用方法实验室环境准备在正式使用尘埃粒子计数器之前，需要将计数器放置在一个干净、尘埃少的实验室或房间内。
不要在易受污染的环境下进行测量，以免影响测量结果。
打开仪器将尘埃粒子计数器连接电源，在电源开关旁边的按钮上按下并保持3秒钟，直至设备开始运行。
开机后组件和模块将开始自检，并在完成后显示检查等待时间。
连接设备选择一个空气质量较好的位置设置设备，然后打开可用的网络，并将设备连接到Wi-Fi或Ethernet。
连接完成后，设备将显示IP地址，使用该IP地址可以远程访问和配置设备。
确定测量模式和频率设备包括多种不同的测量模式和频率选项，可以根据需要选择适合的模式。
对于长期监测或自动记录，建议选择适当的时间间隔。
默认情况下，尘埃粒子计数器会每秒钟取样一次，直到设定的测量时间结束。
开始测量确认设备连接到电源、网络和正确设置测量模式后，即可开始测量。
在测量过程中，设备将自动记录并显示读数。
测量结束后，设备将计算出平均数和总微粒数，并将结果显示在屏幕上。
同时，结果也可通过连接到网络并使用正确的IP地址来远程查看。
数据分析和汇报对于长期的尘埃粒子测量，建议使用专业的数据分析软件进行分析。
如果测量结果表明出现污染现象，则应立即进行相应的污染防治措施，减少对空气质量的影响。
总结尘埃粒子计数器是一种用于测量空气质量的重要仪器。
正确使用和理解尘埃粒子计数器的测量模式和选项，有助于准确反映空气质量状况，及时发现和解决空气污染问题，保护我们的健康和环境。
粒子计数器操作说明书
粒子计数器操作说明书1. 粒子计数器简介粒子计数器是一种用于测量空气中微观粒子数量的仪器。
它通过对空气中的粒子进行计数和分类，提供了重要的数据以评估空气质量和环境污染程度。
本操作说明书将详细介绍粒子计数器的使用方法和操作流程，以便用户能够正确、高效地操作粒子计数器。
2. 准备工作在开始使用粒子计数器之前，请确保已经进行了以下准备工作：a) 仔细阅读粒子计数器的用户手册，并熟悉其各个部件的功能和位置。
b) 检查粒子计数器的供电情况，确保充足的电量或连接稳定的电源。
c) 清洁粒子计数器及其附件，以确保无尘和污染物的干扰。
d) 保持适宜的工作环境，避免空气中的大颗粒物质干扰。
3. 粒子计数器的操作步骤a) 打开仪器电源，等待粒子计数器完成自检，确保仪器正常启动。
b) 检查仪器的显示屏，确认其是否正常显示。
c) 如果需要连接至计算机或其他外部设备，请确保连接线缆的稳固和正确连接。
d) 设置粒子计数器的扫描模式和采样速率，根据实际需要进行相应的调整。
e) 放置粒子计数器到要测量的区域，并确保其位置稳固。
f) 开始数据采集和记录，持续一段合适的时间以获取准确的数据。
g) 数据采集完成后，停止记录并关闭粒子计数器。
4. 数据处理与分析a) 导出采集到的数据到计算机或其他外部设备。
b) 使用相应的数据分析软件进行数据处理和分析。
c) 根据需要生成所需的图表、报告或其他形式的数据展示。
d) 对采集到的数据进行统计和比较，以得出相关结论和建议。
5. 粒子计数器的维护与保养a) 定期清洁仪器表面和所有附件，以确保仪器的工作效果和准确度。
b) 检查和更换粒子计数器的滤芯或滤网，以保持其正常通风和操作效果。
c) 定期校准粒子计数器，以确保测量结果的准确性和可靠性。
d) 遵循粒子计数器的使用和保养指南，定期进行维护和保养。
6. 故障排除在使用粒子计数器过程中，可能会遇到一些故障或问题。
以下是一些常见问题的解决方法：a) 如果粒子计数器无法启动，请检查电源是否连接正常并充足。

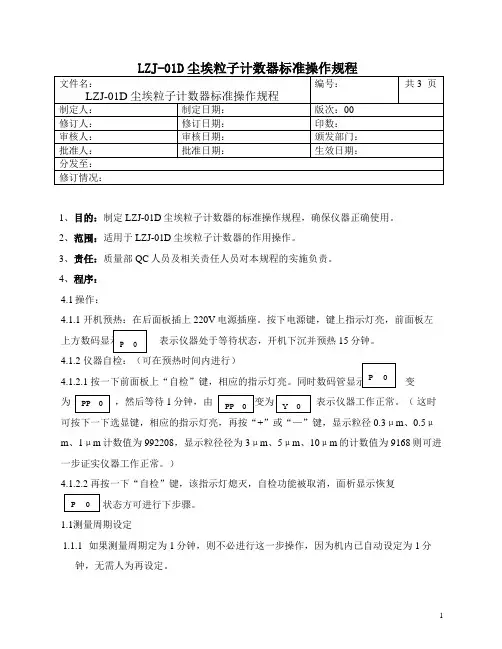

尘埃粒子计数器使用操作规程
1、目的：制定LZJ-01D尘埃粒子计数器的标准操作规程，确保仪器正确使用。
2、范围：适用于LZJ-01D尘埃粒子计数器的作用操作。
3、责任：质量部QC人员及相关责任人员对本规程的实施负责。
4、程序：4.1操作：4.1.1 开机预热：在后面板插上220V电源插座。
按下电源键，键上指示灯亮，前面板左表示仪器处于等待状态，开机下沉并预热15分钟。
4.1.2 仪器自检：（可在预热时间内进行）4.1.2.1 变为，然后等待1分钟，由表示仪器工作正常。
（这时可按下一下选显键，相应的指示灯亮，再按“+”或“—”键，显示粒径0.3μm、0.5μm、1μm计数值为992208，显示粒径径为3μm、5μm、10μm的计数值为9168则可进一步证实仪器工作正常。
）4.1.2.2 再按一下“自检”键，该指示灯熄灭，自检功能被取消，面析显示恢复状态方可进行下步骤。
1.1测量周期设定1.1.1如果测量周期定为1分钟，则不必进行这一步操作，因为机内已自动设定为1分钟，无需人为再设定。
1.1.2如果测量周期不为1分钟，则必须进行设定，具体步骤如下：如果仪器已处在测量状态，则按一下“测量”键，测量功能取消使用仪器处于等待状态即状态，然后在面板上按一下“周期”键，相应的指示灯亮，同时数码管显示由。
F表示进入周期调正状态，n是测量周期由2分到10分，任意设定。
设定通过面板上“+码显示表示测量周期为2分钟，然后再按测量键，即为2分钟测量一次（注意这时周期键灯应仍亮）。
4.4实时时钟校正4.4.1 当面板上数码管显示为4.4.2 变为“1”表示年份，可按“+”或“—”键，数码作用相应变化输入年份。
年份正确后，可再按。
“2”表示月份，同样按“+”或“—”键输入正确的月份。
再按一下时钟（指示灯仍亮）数码管显示变为，“3+”。
4表示小时数，5表示分钟数。
全部调整好再按下“时钟”键，该指示灯灭，数码状态。
4.4.3 在打印测量数据的同时需要打印实时时钟数，则“时”时的指示灯必须处于在亮的状态，如不要打印出实时时钟数，则可按“时钟”键直到该指示灯熄灭为止。
CLJ-01D型尘埃粒子计数器
标准操作规程1 目的规范CLJ-01D型尘埃粒子计数器使用操作2 适用范围CLJ-01D型尘埃粒子计数器使用操作3 责任者质管部QA中控人员4 内容4.1 仪器预热接通电源，按下电源开关，前面板上方数码显示“P”，表示仪器处于等待状态，开机正常，预热15min。
4.2 仪器自校4.2.1 按面板“自检”键，指示灯亮，数码显示由“P”变为“PP”，一分钟后“PP”显示变为“Y”，表示仪器电脑部分工作正常。
4.2.2 再按“自检”键，指示灯熄灭。
自校结束。
4.3 测量周期设定本计数器默认测量周期为1分钟。
若改变测量周期，必须进行设定。
使仪器处于等待状态“P”，按面板“周期”键，指示灯亮，同时显示由“P”变为“F”，通过面板“↑”或“↓”键的增减来设定相应的周期。
4.4 测量4.4.1设定结束后，就可进行测量。
按一下“周期”键，相应的指示灯亮，测量周期即为设定的时间。
4.4.2按下“测量”键，仪器即进入测量状态。
4.4.3 把采样塑料管从面板采样口的接嘴上拔下，接上等动力采样头。
4.4.4 调节面板上流量调节旋钮，使流量浮子的上端面与流量计表的刻度线相齐，即2.83升/分钟。
标准操作规程4.4.5 把采样头放在采样点位置测量，测试完或仪器自动打印测试结果。
4.5 结束工作4.5.1 仪器使用结束，把采样塑料管端口插到面板上的过滤器接嘴上，并使仪器继续工作一段时间，以去除系统内的灰尘。
4.5.2 关掉电源。
4.6 打印纸更换断开电源，打开计数器上盖，松开纸筒螺丝，取下旧纸筒，装上新纸筒，打印纸前端插入打印机进纸口。
打开电源，按住前面板上的“走纸键”，打印机启动，打印纸自动进入纸狭缝并穿出前面板，放开“走纸”键。
断开电源，盖上上盖。
5 注意事项5.1 测量时，采样管尽量从上到下，避免水平走向曲折。
5.2 测量时，应先测洁净级别高的区域，后测量洁净级别低的区域。
5.3 被测环境的尘埃浓度不能超过极限浓度，避免吸入油污及腐蚀性气体。
尘埃粒子计数器使用说明书
尘埃粒子计数器使用说明书尘埃粒子计数器是一种用于监测空气中尘埃粒子浓度的设备，本使用说明书将为您提供详细的操作指南，以确保正确、安全地使用尘埃粒子计数器。
1. 引言尘埃粒子计数器是一种高精度的仪器，用于测量空气中的微粒数量。
它采用先进的激光技术，可快速、准确地统计并显示空气中的尘埃粒子数量。
该仪器广泛应用于室内空气质量监测、空气净化设备评估以及实验室等领域。
2. 仪器结构尘埃粒子计数器主要由显示屏、控制按钮、采样孔、激光发射器、光学传感器等部件组成。
显示屏可显示尘埃粒子数量以及其他相关信息，控制按钮用于实现各项操作。
3. 操作步骤(1) 准备工作：将尘埃粒子计数器放置在平稳的表面上，并确保周围环境干净、无干扰。
(2) 开机操作：按下电源按钮，待仪器启动成功后，显示屏将显示当前环境中的尘埃粒子数量。
(3) 数据记录：尘埃粒子计数器可自动记录多个时间段的数据。
若需要记录数据，请按下相应按钮，选择时间段并启动记录功能。
(4) 数据读取：通过连接计数器到电脑或移动设备上，可以实时读取、分析和导出记录的数据。
(5) 停止使用：使用完毕后，按下电源按钮关闭仪器，并将其存放在干燥、通风的地方。
4. 注意事项- 使用尘埃粒子计数器时，请遵循以下规则：- 避免将仪器暴露在极端温度或湿度环境中。
- 在操作过程中，避免碰撞或摔落仪器。
- 定期对仪器进行校准和维护，以确保其准确性和性能。
- 使用过程中若出现下述情况，请及时联系售后服务：- 仪器显示异常或无法启动。
- 数值异常波动或数据记录错误。
- 其他异常情况。
尘埃粒子计数器的使用说明书到此结束。
希望以上信息能帮助您正确操作尘埃粒子计数器，并实现您的监测需求。
感谢选择我们的产品，如果您有任何疑问或需要进一步的帮助，请随时与我们联系。
祝您的工作顺利！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LZJ-01D
尘埃粒子计数器（激光大屏液晶显交直流两用）
执行标准Q/ SX
使
用
说
明
书
使用方法
1.开机
（1）交流开机：把随机提供的交直流变换电源线，其中交流插头部分插入AC220V电源插座上，另一端直流源插座插入仪器后面板充电插头口内，按下后面板左下部的电
源开关，显示屏即产生显示（第一屏）表示开机正常。
（2）直流开机：机内电池已装好，按下电源开关即可实现开机功能，显示屏显示第一屏内容。
（3）电池安装：开机前电池未安装，则在直流开机时必须先要安装电池，把后面板下部的电池盒盖上两个固定螺钉拧下，盒盖取下，看清电池“+”“-”与盒内“+”“-”
方向一致，再把电池推入，用手按紧，同时把盒盖盖住用螺钉拧紧固定即可。
第一屏
开机显示
2.修改日期、时间、周期、置信度测量
仪器开机后显示屏显示第一屏内容，这时可核对日期、时间、周期、置信度等参数是否符合要求，符合即可按测量或置信度键进行采样测试，如果不符，则可按下述步骤进行修改设定。
（1）在日期左侧有一个圆点指示符。
（2）如果日期显示正确不修改，按“▼”键（它具有移位功能）指示符移到时间项。
如果日期不正确要修改，则按“确定键”，表示要修改，同时第一位0变为0表示这
一位数可修改，按“▲”键修改成正确数，（“▲”键具有0-9-0的数字功能）。
然
后按移位键“▼”，修改符移到该项第二位4，按“▲”键修改成正确数，……类似步骤可把年月日修改正确，最后按“确定”键确认。
（3）日期正确并确认后按“▼”键，指示符下移到时间，同样按“▲”“▼”键把时间修改正确，并按“确定”键确认，再按“▼”键使指示符移到周期。
（周期表示采用时间）
（4）按上述（2）（3）步骤对周期、置信度的点数A，次数N进行修改设定，直到“确定”键确认。
（5）删除数据时，按“▲”键至5，按“确定”键，修改符“___”处出现9，表示仪器内部数据全部被删除。
3.测量
（1）一般测量
按“测量”键，屏幕变为第二屏所示：
日期
时间 采样时间 采样流量 采样指示点 （从0-60变化 表示一次采样 时间）
第二屏
屏上显示的计数值为上次的测量值，每测量一次刷新一次数
（2） 观察功能
按“观察”键，显示屏上端出现“观察”，表示有观察功能，即计数处于当前测量的颗粒累加数，来一个粒子计数加一个，计数不断跳变累加，跳得快说明环境不干净，跳得慢表示干净，粒子少。
如果再按一下“观察”键，该键功能取消。
显示数为上一次的测量结果。
（3） 屏蔽功能
如果只要显示某些粒径，如0.5μm ，5μm ，两档显示，其余粒径显示抹掉，则可启用屏蔽功能：①按“粒径”键，显示屏上在粒径0.3μm 左侧出现指示符●。
②按“▲”“▼”键把指示符移到需要抹掉粒径的左侧。
③再按“屏蔽”键该项粒径显示被抹掉，按类似步骤抹去其他粒径，最后剩下0.5μm ，5μm 两档显示，反则可恢复把“●”移到已抹掉的位置，再按“屏蔽”键则抹去的粒径档恢复。
（4） 置信度测量
净化室验收和认证，均要按置信度程序进行测量。
① 按“复位”键，显示第一屏。
② 按使用方法2，设定置信度的采样点数A 和每点的采样次数N 。
③ 把仪器放到第一个采样点的位置上，安放好采样探头，调节好采样流量，然后再按“置
信”键，仪器即开始置信度测量，当第一点测量完，仪器会发出报警声，采样指示点停止跳变，显示屏显示内容如下面第三屏。
④ 搬动仪器到第二个采样点上，安放好采样探头，让仪器空测一次，再按“置信度”键，
第二个采样点开始采样，直到采样结束又发出报警声，按同样的方法把仪器搬到第三个采样点进行采样。
⑤ 最后一个采样点采样结束，屏幕显示如第四屏
置信度测量1
采样指示点
置信度测量2
第四屏
其中PCM -------每立方米的颗粒数
Mmax ------在各采样点测量中，平均值最大的一次值
UCL --------根据统计原理得出的量值
CLASS -----净化级别
当Mmax 与UCL 的值均在级别的规定值内为达到该级别。
（5） 其他几个键的使用说明
① 打印键------需要打印则按打印键，屏幕上部显示打印，表示打印功能出现，每个采样周
期结束，开始打印。
如不要打印则再按“打印”键，打印功能取消。
按“置信度”键，打印功能自动出现。
② 走纸键------按下走纸键则走纸2-3s 钟自动停止，在更换打印纸时，需要用此键来使纸
从口中自动走出。
③ 储存键------按下此键屏幕出现储存，测量数据将会被储存起来。
④ 查询键------按下此键出现类似下列屏幕内容。
第五屏
按“确定”键，按“▲”及“▼”键，设定需查询的日期。
再按“确定”键按“▼”使指示符移到“时间”项，按“▲”键设定查询时间、设定完再按“确定”键。
按“▼”使指示符移到“开始查询”项，按下确定键等待片刻即出现所需储存的数据。
4.关机：
（1）测量工作结束首先把采样管从采样探头上拔下并插到后面板的自净接嘴上，让仪器自净2-3分钟，使计数趋近于0。
（2）测量探头、三脚架收拾好，关仪器电源开关。
（3）电源线拔下整理好，仪器放入运装箱。
5.使用采集软件的说明
第一步 取出光盘在电脑上进行安装，安装成功后，打开尘埃粒子计数分析软件图标，便会出现采集界面。
第二步 进行COMM 设置，单击界面上的COMM 设置，便会出现一个设置框。
首先对
COMM
口进行设置，此端口设置必须与电脑通讯口对应。
波特率设置为9600.校验设置为无校验，然后单击确定，设置成功。
第三步用电脑通讯线将仪器与电脑端口连接起来，注意电脑端口必须与COMM口设置相对应。
第四步进行采集，单击界面上的采集，系统将会进行自动采集仪器里的数据。
最后单击界面上的查询，找出自己需要的数据，单击界面上的导出，数据将会以EXCEL 的形式保存下来。
6.使用注意点
1.仪器只能在净化车间使用。
2.仪器的采用管长度不能超过3m。
3.仪器在测量时操作人员不超过2人，并要远离仪器。
4.本仪器电源插座必须用三眼插座，其中接地插孔铜接片必须接地，从而保证本仪器外壳接地，确保使用安全。
7.电池充电方式
1.将输出为DC8.4V的充电器，用连线接通220V电源，输出端插入仪器后面板左下角“充电口”孔内。
仪器在关闭情况下，开始充电器指示灯为红色，待指示灯为绿色时，说明电池已充满；仪器在开启状态，用同样的方式也可一边工作，一边充电，待指示灯为绿色时，说明电池已充满。
2.用座充器进行充电：将带插头的充电器接入220V电源，输出端接入座充器，拧下仪器后面板电池旋钮取出电池，插入座充器内进行充电，开始座充器指示灯为红色，待指示灯为绿色时，说明电池已充满。
