库房货架分布图
仓库的分类及布局
二、仓库网点布局的原则 一致性 服务性 经济性
三、仓库网点布局的主要内容 1．仓库数量决策 2．确定各仓库规模
成 本
仓库数量
单 个 仓 库 规 模
仓库数量与物流总成本的关系图
随着仓库数量的增加，运输成本和失销成本的迅速下降 导致总成本下降。但是，当仓库数量增加到一定规模时， 库存成本和仓储成本的增加额会超过运输成本和失销成本 的减少额，于是总成本开始上升。
（5）有利于仓库将来的扩充
（6）有利于库区的总体布局整齐美观
• 思考题： 仓库选址应考虑的因素有哪些？ 仓库平面布局的基本原则有哪些？
P17 ：4
3.仓库面积的组成及计算
（1）实用面积 实用面积指金库中货垛或货架占用的面积。 计重物品就地堆码。实用面积按仓容定额计算 , 公式为 S 实 =Q/N 定 式中 : S 实----实用面积 ( 平方米 ) Q ----该种物品的最高储备量 ( 吨 ) N 定----该种物品的仓容定额 ( 吨 / 平方米 )
和成本；
生产供应能力和通讯技术水平； 税收、汇率等情况。
（2） 选择地区
企业目标；
地区吸引力 , 包括文化、税收、气候等因素；
劳动力供应及其成本； 公用设施的供应及其成本； 土地及建筑成本； 环境管理措施 。
（3）选择具体位置
选择具体位置应考虑哪些因素？ 场所的大小和成本； ( 高速 ) 公路、铁路、水路和空运系统； 与外部协作方的距离； 环境影响因素 , 包括地形、地质、气象、污染源及污 染程度等；
计件物品就地堆码。实用面积按可堆层数计。
S实 总件数 单件底面积 可堆积层数
上架存放物品。上架存放物品要计算货架占用面积 , 公式为:

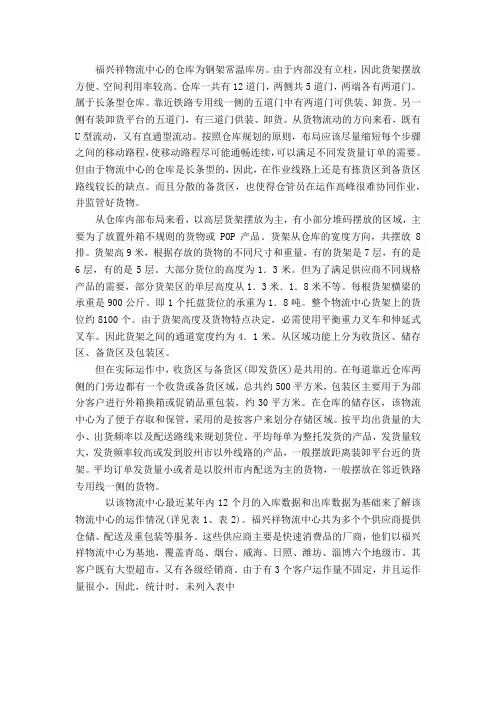

货位规划模型
福兴祥物流中心的仓库为钢架常温库房。
由于内部没有立柱，因此货架摆放方便、空间利用率较高。
仓库一共有12道门，两侧共5道门，两端各有两道门。
属于长条型仓库。
靠近铁路专用线一侧的五道门中有两道门可供装、卸货。
另一侧有装卸货平台的五道门，有三道门供装、卸货。
从货物流动的方向来看，既有U型流动，又有直通型流动。
按照仓库规划的原则，布局应该尽量缩短每个步骤之间的移动路程，使移动路程尽可能通畅连续，可以满足不同发货量订单的需要。
但由于物流中心的仓库是长条型的，因此，在作业线路上还是有拣货区到备货区路线较长的缺点。
而且分散的备货区，也使得仓管员在运作高峰很难协同作业，并监管好货物。
从仓库内部布局来看，以高层货架摆放为主，有小部分堆码摆放的区域，主要为了放置外箱不规则的货物或POP产品。
货架从仓库的宽度方向，共摆放8排。
货架高9米，根据存放的货物的不同尺寸和重量，有的货架是7层，有的是6层，有的是5层。
大部分货位的高度为1．3米。
但为了满足供应商不同规格产品的需要，部分货架区的单层高度从1．3米．1．8米不等。
每根货架横梁的承重是900公斤。
即1个托盘货位的承重为1．8吨。
整个物流中心货架上的货位约8100个。
由于货架高度及货物特点决定，必需使用平衡重力叉车和伸延式叉车。
因此货架之间的通道宽度约为4．1米。
从区域功能上分为收货区、储存区、备货区及包装区。
但在实际运作中，收货区与备货区(即发货区)是共用的。
在每道靠近仓库两侧的门旁边都有一个收货或备货区域，总共约500平方米，包装区主要用于为部分客户进行外箱换箱或促销品重包装，约30平方米。
在仓库的储存区，该物流中心为了便于存取和保管，采用的是按客户来划分存储区域。
按平均出货量的大小、出货频率以及配送路线来规划货位。
平均每单为整托发货的产品，发货量较大，发货频率较高或发到胶州市以外线路的产品，一般摆放距离装卸平台近的货架。
平均订单发货量小或者是以胶州市内配送为主的货物，一般摆放在邻近铁路专用线一侧的货物。
高架仓库
三、安全及监控系统
物流配送中心对安全防范的要求非常高，为了应 付和防止各种盗窃和紧急事件的发生和危害，确 保配送中心的安全，必须建立一套高效、可靠的 安全监控系统。安全监控系统主要由入侵防范系 统、门禁控制系统、电视监控系统、巡更系统等 组成。
四、消防系统
物流配送中心是物资储存集中、堆放数量大的场 所，一旦发生火灾事故，火势蔓延速度快、扑救 困难，造成物资和人员的损失。目前我国普遍采 用的消防设施主要有消火栓系统、防火分区系统、 火灾自动报警系统、自动喷水灭火系统等；常用 的消防器材主要是各种灭火器。
旋转货架式仓库： 是由分层水平旋转货架配备必要的输送系统组成 的。常用在仓储作业频率不是很高的场合。
三、高架仓库的构成
高架仓库主要由入库机械系统、信息系统、库房 盒配套公用设施等几部分组成：
1、出入库机械系统：
其功能是完成货物的存取并支持分拣系统的工作。 对于低层的高架仓库，一般采用叉车为主； 对于高层的高架仓库，一般采用巷道式堆垛机、 辅以输送机、AGV、垂直提升机、叉车等。
1、按建筑结构形式分类：
整体式： 整体式高架仓库的货架除了储存货物外，还可作 为建筑物的支承结构，即库房和货架是一体的。 分离式： 分离式高架仓库的货架和建筑物是独立的。
2、按货架形式分类：
单元货格货架仓库； 容器货架仓库； 贯通式货架仓库； 旋转式仓库。
单元货格式货架仓库： 是使用最为广泛、适用性较强的一种仓库形式， 适用于集装化的托盘单元储存。 结构特点：
物流设施与设备
高架仓库
第一节 概述
一、高架仓库的概念
高架仓库也称立体仓库，一般是指采用10层及10 层以上的货架储存货物，并且用专门的仓储作业 设备进行货物出库或入库作业的机械化、自动化 仓库。由于这类仓库能充分利用空间进行储存， 因此也称作立体仓库。
第三节仓库布局
2.1.3仓库布局
2.1.3.1仓库平面布置
仓库平面布置指对仓库的各个部分—— 存货区、入库检验区、理货区、流通加工区、 配送备货区、通道以及辅助作业区在规定范 围内进行全面合理的安排。
案例：南京鼎高物流公司 仓库布局示意图
货场
货场
货场
货场
仓库3 仓库2 仓库1 地磅
设备 场地
仓库5
仓库4
验货区
大 门
办公楼
影响仓库平面布置的因素
1.仓库的专业化程度
仓库专业化程度主要与库存物品种类有关， 库存物品种类越多，仓库的专业化程度越低， 仓库平面布置的难度越大；反之难度小。
2.仓库的规模和功能
仓储的规模越大、功能越多，则需要的 设施设备就越多，设施设备之间的配套衔 接成为平面布置中的重要问题，增加了布 置的难度，反之则简单。
集中存放。
２ 将单位体积大、单位重量大的物品存放在货架底
层，并且靠近出库区和通道。
３ 将周转率高的物品存放在进出库装卸搬运最便捷
的位置。
４ 将同一供应商或者同一客户的物品集中存放，以
便于进行分拣配货作业。
货位布局的主要形式
1 仓库货位的平面布局有以下三种类型:
横列式货位布局
纵列式货位布局
混合式货位布局
７ 仓库内设置管理室及生活间时，应该用墙与
库房隔开，其位置应靠近道路一侧的入口处。
多层仓库平面布置原则
除必须符合单层仓库布置原则要求外还必须满足下列要求：
1 多层仓库最大占地面积、防火隔间面积、层数，
根据储存物品类别和建筑耐火等级遵照现行建筑设计 防火规范来确定。
２ 一座多层库房占地面积小于
仓库的货位管理与货架布局
仓库的货位管理与货架布局仓储是物流中的重要环节,直接反映着物资在流通前及流通中的状况,是企业判断生产销售情况的依据.在进行仓储管理整个的操作过程中,仓储管理的信息反馈直接会影响着企业的经济运行.因此,一个企业能否做好仓储管理工作可以说间接地关系着企业的经济命脉.仓库的主要作业是从货品的入库、在库管理和出库作业.入库、出库作业时间一般较短,而货品在库时间较长.因此,货品的在库管理是仓库的重要工作.货位管理就是指在货品进入仓库之后,对货品如何处理、如何放置、放置在何处等进行合理有效的规划和管理.现代仓储业的发展越来越要求仓库职能由原来的重视商品保管转变为重视商品的流通.因此,进货、配货、出货的储位管理环节就显得十分关键,对仓库中货品的流动性控制要求也很高.良好的储存策略和布局可以减少入库移动的距离、缩短作业时间、保障货品品质,甚至能够充分利用储存空间.仓储货物保管的基本流程如图1 所示[1].1 仓库的货位管理1.1 仓库的储存策略一般的仓储储存策略主要有定位储存、随机储存、分类储存、分类随机储存和共同储存等[2].(1) 定位储存.定位储存是指每一储存的货品都有固定的货位,货品不能互用货位,因此,在规划时,每一项货品的货位容量不得小于其可能最大在库量.这种定位方法比较简单,如果仓库里仅储存了少数几种产品,就不需要制定正式的代码来查找货位,放置和拣取存货的人可以毫不费力地记住货物的货位.但这种方法的主要缺陷是库容利用率低.(2) 随机储存.随机储存是指每一种货品被指派存储的位置都是随机产生的,而且可以经常改变;任何货品都可以被存放在任何可利用的位置.随机库存提高了仓库的利用率,但由于订单上同一种产品可能需要从几个不同的货位拣取,因而使存货在库内进行运送的时间较长.(3) 分类储存.分类储存是指将所有货品按照一定特性加以分类,每一类货品都有固定存放的位置,而同属一类的不同货品又按一定原则来指派货位.分类储存通常按照产品相关性、流动性、产品尺寸、重量、产品特性等来分类.(4) 分类随机储存.随机分类储存是指每一类货品有固定存放位置,但在各类储存区内,每个货位的指派是随机的.分类随机储存的优点主要是既具有分类储存的部分优点,又可以节省货位数量提高储存区利用率,但是货品出入库管理及盘点工作的难度较高.1.2 仓库的储存布局仓库的储存布局根据四条标准进行,即互补性、相容性、流动性和货物规格.(1) 互补性布局,是指将经常一起订购的物品放置在相互接近的位置,在使用拣货员制定路径方式拣选货物时,在指定的拣货区进行储存或货架布局时,这一因素非常重要.但在放置货位时要特别注意货物的相容性,要求货物的自然属性、性能应一致,货物的养护措施应一致,货物的作业手段应一致,货物的消防方法应一致[3].(2) 流动性布局,是考虑到仓库里的货物具有不同的周转次数,而且,物料搬运成本与放置和拣取存货需要移动的距离有关.依据周转率由大到小排序,再将此序列分为若干段,通常分为3~5 段.同属于一段中的货品列为同一级,依照定位或者分类储存法的原则,为每一级的货品安排储存区域.周转率越大应离出入口越近,如图2 所示.其中库存周转率是考核仓库货品库存量是否适当和经营绩效的重要指标.库存周转率越高,库存周期越短,表示用较少的库存完成同样的工作,使积压、占用在库存上的资金减少,企业的利润也随库存周转率的提高而增加[4].当进货口与出货口不相邻时,可以依据出、入库次数来做货位的调整,如表 1 所示,A、B、C、D……H 为8 种货品进出仓库的情况,当出入口分别在仓库两端时,可依货品入库及出库次数的比率,来安排其存放货位,如图3 所示.2 仓库的货架布局仓库的货架可提高库容利用率,扩大仓库储存能力,可完整保证物资本身的功能,减少货物的损失,同时存取方便,便于清点及计量,可做到先进先出,保证存储货物的质量,有利于实现仓库的机械化及自动化管理.仓库两种货架布局如图4、图5 所示.假设站台位于仓库的中间位置,除了靠墙摆设的货架外均为双面货架.仓库布局的目标是使物料搬运成本、年库房面积成本和仓库规模相关的年成本三者之和最小[5].其相关符号的说明如下:W:双面货架的宽;L:库存空间的长度;m:货架上的货位数量;h:垂直方向上的储存层数;n:双面货架的数量(两个单面货架视为一个双面货架);K:库存空间内的总库容;a:一个巷道的宽度(假定所有巷道的宽度相同);u:仓库的长度;v:仓库的宽度;d:用存储单位表示的仓库年吞吐量(假定一种产品占用一个空间单位);Ch:一个长度单位的库存货物的物料搬运成本;Cs:每一单位仓库面积的年成本(水、电、维护);Cp:每一长度单位外墙的年成本.对于布局1,如图4 所示,最优货架空间应为:双面货架的最优数量为:最优仓库结构的长度为:宽度为:对于另外一种方案,布局2,如图5 所示,最优的参数为:其中:从两者中选择成本最小化方案的决策规则如下:若d<Cp/Ch,则布局1 比较好;若d>2Cp/Ch,则布局2 比较好;然而,若Cp/Ch<d<2Cp/Ch,则得不出任何结论.3 结论储存货品的空间叫做储存空间,储存是仓库的核心功能和关键环节,储存区域规划合理与否直接影响到仓库作业效率和储存能力[6].但是目前仓储行业存在流程不合理、储位安排不当、设备利用率不高、人员分配不当等诸多问题.因此应不断地加强管理理念,在现代物流管理信息技术、人员素质、服务领域的延伸上多下功夫,优化配置仓储资源.参考文献:[1] 李永生,郑文岭. 仓储与配送管理[M]. 北京:机械工业出版社,2011.[2] 姜华,杨茂盛. 物流中心仓库布局规划[J]. 新西部(下半月),2008(5):34-35.[3] 丁立言,张铎. 仓储规划与技术[M]. 北京:清华大学出版社,2008.[4] 霍佳震. 物流绩效管理[M]. 北京:清华大学出版社,2009.[5] 杜盛霖. 基于货位优化的自动化立体仓库出入库系统设计[D]. 济南:山东大学(硕士学位论文),2006.[6] 李强. EIQ 分析法在仓储管理中应用分析[J]. 现代商贸工业,2011(11):46-47.。

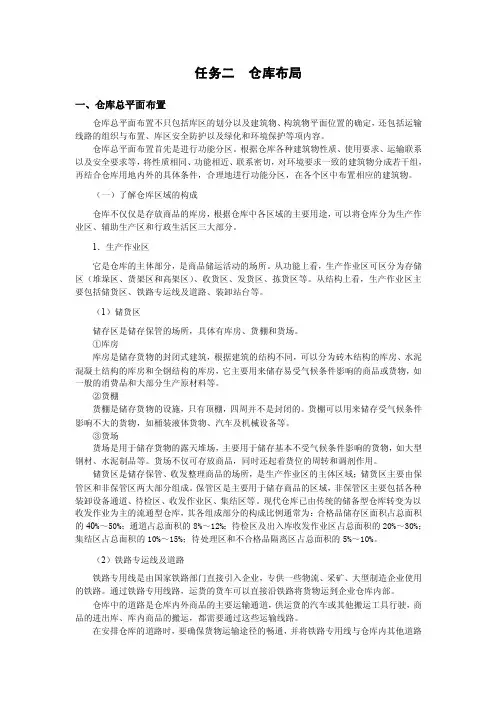

643-任务二仓库布局
任务二仓库布局一、仓库总平面布置仓库总平面布置不只包括库区的划分以及建筑物、构筑物平面位置的确定，还包括运输线路的组织与布置、库区安全防护以及绿化和环境保护等项内容。
仓库总平面布置首先是进行功能分区。
根据仓库各种建筑物性质、使用要求、运输联系以及安全要求等，将性质相同、功能相近、联系密切，对环境要求一致的建筑物分成若干组，再结合仓库用地内外的具体条件，合理地进行功能分区，在各个区中布置相应的建筑物。
（一）了解仓库区域的构成仓库不仅仅是存放商品的库房，根据仓库中各区域的主要用途，可以将仓库分为生产作业区、辅助生产区和行政生活区三大部分。
1．生产作业区它是仓库的主体部分，是商品储运活动的场所。
从功能上看，生产作业区可区分为存储区（堆垛区、货架区和高架区）、收货区、发货区、拣货区等。
从结构上看，生产作业区主要包括储货区、铁路专运线及道路、装卸站台等。
（1）储货区储存区是储存保管的场所，具体有库房、货棚和货场。
①库房库房是储存货物的封闭式建筑，根据建筑的结构不同，可以分为砖木结构的库房、水泥混凝土结构的库房和全钢结构的库房，它主要用来储存易受气候条件影响的商品或货物，如一般的消费品和大部分生产原材料等。
②货棚货棚是储存货物的设施，只有顶棚，四周并不是封闭的。
货棚可以用来储存受气候条件影响不大的货物，如桶装液体货物、汽车及机械设备等。
③货场货场是用于储存货物的露天堆场，主要用于储存基本不受气候条件影响的货物，如大型钢材、水泥制品等。
货场不仅可存放商品，同时还起着货位的周转和调剂作用。
储货区是储存保管、收发整理商品的场所，是生产作业区的主体区域；储货区主要由保管区和非保管区两大部分组成。
保管区是主要用于储存商品的区域，非保管区主要包括各种装卸设备通道、待检区、收发作业区、集结区等。
现代仓库已由传统的储备型仓库转变为以收发作业为主的流通型仓库，其各组成部分的构成比例通常为：合格品储存区面积占总面积的40%～50%；通道占总面积的8%～12%；待检区及出入库收发作业区占总面积的20%～30%；集结区占总面积的10%～15%；待处理区和不合格品隔离区占总面积的5%～10%。
第7章--仓库布局PPT课件
9
2、仓库布置方法
7. 连续性计划 6. 实施后检查 5. 执行计划
4. 制定计划
3. 分析数据 2. 收集数据 1. 建立目标
10
业务流程分析
作业主流程 进货入库
仓储与库存管理 订单处理 补货和拣货 流通加工 出货作业
• 主要是便于叉车操作，缩小叉车的回转角度
24
倾斜布置之通道倾斜
出入口
出 入 口
出入口
出入口
优点：可以通过通道进行仓库分区，便于物品分类管理。 缺点：仓库内布局较为复杂
25
4、储存空间规划
在进行储存空间规划时，必须考虑到 空间大小、柱子排列、梁下高度、走 道、设备回转半径等基本因素
26
空间规划
的低效率运作。 采用高效的物料搬运设备及操作流程。 在仓库里采用有效的存储计划。 在物料搬运设备大小、类型、转弯半径的限制下，尽量减少通道
所占用的空间。 尽量利用仓库的高度，也就是说，有效地利用仓库的容积。如采
用货架
7
单层仓库布置原则
1.重、大件物品、周转量大和出入库频繁的物品，宜靠近出 入口布置，以缩短搬运距离，提高出入库效率。
的级数，如：宽的、窄的、大的、小的、舒服的、不舒服的、整齐的、 杂乱的、明亮的、暗的等。
38
2、仓容利用率评价
通道损失 =通道面积/总面积 =3/(3+1+1)=60%
3m
1m
1m
货架俯视图
39
满载
空一层
空两层
空三层
空缺损失
空缺系数期望E（H） （n为层数）
物流分析与设施规划——仓库规划与设计-1
定位
AB
C
4
1
0
1
2
3
4
3
1
0
5
3
2
5
0
0
5
3
3
4
1
0
3
0
4
2
3
4
5
3
随机 ABC
5 6 8 8 7 8 8 3 9 9
分
级
AB AC BC
5
4
1
3
4
5
7
5
4
5
3
8
7
2
5
5
3
8
7
4
5
3
0
3
6
7
5
7
7
8
分级存储
组合为AB+C, AC+B, BC+A, 对应的峰值相加10，12，12。 即AB+C。
（4）存储分配和管理措施
2、仓库分类与组成
（1）仓库的分类
流通领域，如物流中心和配送中心； 生产领域。
若按保管形态分： ➢普通仓库 ➢冷藏仓库 ➢恒温仓库 ➢露天仓库 ➢危险品仓库等
（2）仓库的组成
存储空间 货物 仓储设施设备 (收发设施设备、储存设备、搬运和输送 设备) 人员 （仓管、搬运、拣货和补货人员） 作业及管理系统等要素（WMS）。
库容量是一个仓库拟存货物的最大容量，通常以仓库存储单 元（托盘或货箱）来表示。
（2）仓库面积计算 库房面积包括有效面积和辅助面积。
仓库面积计算方法： 直接计算法（直接计算出货架、堆垛所占的面积和辅助面积等， 然后相加求出总面积。 ）
直接计算法面积的计算与库内货物存储方式、存取策略、空间 利用、装卸搬运机械的类型以及通道等有关，在设计时应根据 实际情况具体计算。 荷重计算法（一种经验算法，它根据库存量、储备期和单位面 积的荷重 ）
仓库库区总体布局
主讲人：张玉彬
一、仓库总平面布局 二、仓库作业区布局 三、仓库内部布置
四、仓库规划资料分析
一、仓库总平面布局
（一）仓库总体布局的主要内容 warehouse layout
在一定区域或库区内,对仓 库的数量、规模、地理位置和 仓库设施、道路等各要素进行 科学规划和总体设计。
●所使用的衬垫物与拟存物品不会发生不良影响， 并具有足够的抗压强度； ●地面要平整坚实、衬垫物要摆放平整，并保持
同一方向；
●衬垫物间距适当，直接接触物品的衬垫面积与 货垛底面积相同，衬垫物不伸出货垛外； ●要有足够的高度，露天堆场要达到0.3-0.5m， 库房内0.2m即可。
3．垫垛物数量的确定
Qm n l w q Q自
高作业效率
四、仓库分区分类规划
（一）分区分类规划的方法 1.按库存物品理化性质不同进行规划 2.按库存物品的使用方向或按货主不同进 行规划 3.混合货位规划 （二）分区分类规划的原则 1.存放在同一货区的物品必须具有互容性 2.保管条件不同的物品不应混存 3.作业手段不同的物品不应混存 4.灭火措施不同的物品决不能混存
式中：S实—实用面积(平方米) Q—该种物品的最高储备量(吨)
N定—该种物品的仓容定额(吨／平方米)
仓容定额 是某仓库中某种物品单位面积上的最高
储存量，单位是吨／平方米。
计算——关于最高储存量
仓库储存电冰箱，电冰箱的底面积为800毫米*800 毫米，最高可储存5层，每个电冰箱为60千克，该仓 库计划用200平方米来储存电冰箱，求电冰箱的最高 储存量为多少？
表 5-1
EQ 分布图之类型分析
EQ 分布图类型
分析 为一般配送中心模 式，由于量分布趋两 极化，可用 ABC 进一 步分析 大部分订单量相近， 仅少部分有特大量或 特小量
仓库选址与布局
仓库选址的考虑因素
• 影响仓库选址的因素主要有： 1、经济因素 （1）宏观经济政策 （2) 建设和运营成本 在进行选址决策时，需要注意的成本主要有： 运输成本 原材料供应成本 劳工成本 建筑成本和土地成本
2、环境因素 （1）地理因素，包括地质条件； 水文及水文地质条件；气候因素 （2）配套设施 交通运输条件 水电供应条件 3、竞争因素 （1）竞争对手 （2）服务水平
装卸货平台进货暂存区理货区库存区拣货区补货区分类区集货区流通加工区出货暂存区退货处理区辅助作业区等功能区域规划就是根据货物的种类货物作业需求以及仓库的特殊要求确定仓库建成后需要包含的物流功能以及相应的功能区功能区域面积规划主要研究在确定仓库所需的功能区域后计算各个功能区所需的面积对新建的仓库来说通常需要概算建成后的物流量的要求通过物流量来预测所需的功能区面积
搜集整理资料
选择地址的方法，一般是通过成本计算， 也就是将运输费用、配送费用及物流设 施费用模型化，采用约束条件及目标函 数建立数学公式，从中寻求费用最小的 方案。但是，采用这种选择方法，寻求 最优的选址解时，必须对业务量和生产 成本进行正确的分析和判断。
⑴掌握业务量。选址时，应掌握的业务量包括
1、不同类型仓库选址时的注意事项
⑴转运型仓库
转运型仓库大多经营倒装、转载或短期储存的周转类商品，因此一般应 设置在城市边缘地区的交通便利的地段，以方便转运和减少短途运输。
⑵储备型仓库
储备型仓库主要经营国家或所在地区的中、长期储备物品，一般应设置 在城镇边缘或城市郊区的独立地段，且具备直接而方便的水陆运输条 件。
结果评价 结合市场适应性、购置土地条件、服务质量等条件对 计算所得结果进行评价，看其是否具有现实意义及可行性。 复查 分析其他影响因素对计算结果的相对影响程度，分别 赋予它们一定的权重，采用加权法对计算结果进行复查。 如果复查通过，则原计算结果即为最终结果；如果复查发 现原计算结果不适用，则返回第3步继续计算，直至得到 最终结果为止。 确定选址结果
