高效过滤器规格
高效过滤器规格参数
高效过滤器规格参数1高效过滤器简介高效过滤器(High Efficiency Particulate Air filter)是空气环境控制技术术语之一，它可以有效捕获空气中的细颗粒污染物，如PM2.5、PM10颗粒物等。
它可以通过电荷或沉积力有效过滤空气中的粉尘，同时也有助于改善室内的空气质量。
高效空气过滤器的另一个重要功能是用于除尘和净化厂房空气。
2高效过滤器规格参数1.最大静压降：高效过滤器最大静压降一般为2.5kpa-100kpa;一般而言，越高效越低压降。
2.过滤精度：高效过滤器通常是以PM2.5或以下颗粒物为过滤目标。
3.效率：高效过滤器很好地将大多数悬浮物净化为不可见水平，大约是99.95%以上的净化效率。
4.安装容量：根据使用环境的尺寸和容量，可以选择不同的安装容量，以满足客户的空间需求。
5.耐温/湿度：一般高效过滤器主要适用于室温下工作，湿度在80%RH，最高温度不超过85℃。
3优点1.极高的过滤效率：由于采用电荷或沉积力方式，高效过滤器能够有效过滤空气中的传播粉尘，极大地提高了空气净化的能力；2.更安全的空气净化：高效过滤器可以有效降低室内污染物的浓度，可以有效抵消室内空气中的有害污染物，从而真正改善我们的空气质量；3.操作方便：高效过滤器采用“滤棉-布”结构，安装简单，使用方便，更换滤芯也很容易，而且噪音极低；4.经济实惠：高效过滤器价格还算实惠，可以满足大多数人的使用需求。
4缺点高效过滤器的缺点也是有的，例如在墙壁过滤的时候会产生低温点，可能会引起墙壁变形，墙壁上的木质部分会有空鼓现象；另外，房间内安装高效过滤器后，室内空气流动变慢，会影响空气循环，从而影响室内空气质量。
总之，高效过滤器无论在除尘、净化厂房空气还是室内空气净化中都有着重要作用，但同时也存在着一定的缺点，所以在选择和安装时要参考规格参数，注意安全和经济等方面的因素，以便能够达到最佳的效果。
高效空气过滤器标准
高效空气过滤器标准1 范围本标准规定了高效空气过滤器和超高效空气过滤器（以下统一简称过滤器）的分类、技术要求、质量检验规则以及产品标志、包装、运输、存放等的基本要求。
本标准适用于常温、常湿条件下送风及排风净化系统和设备使用的高效空气过滤器和超高效空气过滤器。
本标准不适用于军用及核工业中有特殊要求的过滤器。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 191 包装储运图示标志GB/T 451.3 纸和纸板厚度的测定法GB/T 453 纸和纸板抗张强度的测定（恒速加荷法）GB/T 912 碳素结构钢和低合金结构钢热轧、冷轧薄钢板及钢带GB/T 3198 铝及铝合金箔GB/T 3280 不锈钢冷轧钢板GB/T 3880.1 一般工业用铝及铝合金板、带材第1部分：一般要求GB/T 3880.2 一般工业用铝及铝合金板、带材第2部分：力学性能GB/T 4857.23 包装运输包装件随机振动试验方法GB/T 6165 高效空气过滤器性能试验方法效率和阻力GB 8624 建筑材料及制品燃烧性能分级3 术语、定义和缩略语3.1 术语和定义下列术语和定义适用与本标准3.1.1 高效空气过滤器 high efficiency particulate air filter用于进行空气过滤且使用GB/T 6165 规定的方法检测，过滤效率不低于99.99%的空气过滤器。
3.1.2 超高效空气过滤器 Ultra low penetration air filter用于进行空气过滤且使用GB/T 6165 规定的计数法检测，过滤效率不低于99.999%的空气过滤器。
粒径particle diameter指用某种测定方法测出的粒子名义直径。
单位以μm表示。
3.1.3 中值直径 median diameter指气溶胶粒径累计分布占总量50％时所对应的粒径值。

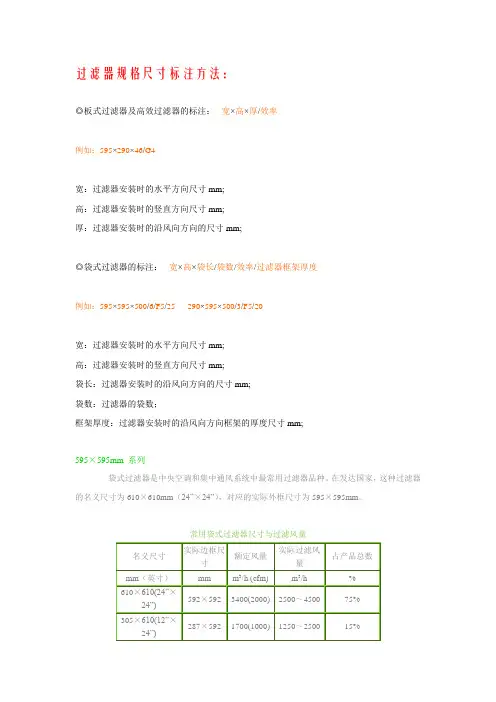

过滤器规格尺寸标注方法
过滤器规格尺寸标注方法：
◎板式过滤器及高效过滤器的标注：宽×高×厚/效率
例如：595×290×46/G4
宽：过滤器安装时的水平方向尺寸mm;
高：过滤器安装时的竖直方向尺寸mm;
厚：过滤器安装时的沿风向方向的尺寸mm;
◎袋式过滤器的标注：宽×高×袋长/袋数/效率/过滤器框架厚度
例如：595×595×500/6/F5/25 290×595×500/3/F5/20
宽：过滤器安装时的水平方向尺寸mm;
高：过滤器安装时的竖直方向尺寸mm;
袋长：过滤器安装时的沿风向方向的尺寸mm;
袋数：过滤器的袋数；
框架厚度：过滤器安装时的沿风向方向框架的厚度尺寸mm;
595×595mm 系列
袋式过滤器是中央空调和集中通风系统中最常用过滤器品种。
在发达国家，这种过滤器的名义尺寸为610×610mm（24”×24”），对应的实际外框尺寸为595×595mm。
常用袋式过滤器尺寸与过滤风量
过滤段由若干610×610mm的单元拼成。
为了排满过滤断面，在过滤段的边缘配有模数为305×610mm和508×610mm的过滤器。
484系列
320系列
610系列。
初效、中效、高效过滤器的过滤效率
初效、中效、高效过滤器的过滤效率过滤器的初阻与风速和滤料厚度有很大关系，一般来说，风速高，阻力大，滤料厚，阻力小（袋式除外）。
⏹初效过滤器的过滤效率：G1:40%@5.0μmG2:65%@5.0μmG3:85%@5.0μmG4:90%@5.0μm⏹中效过滤器的过滤效率：F5:45%@1.0μmF6:65%@1.0μmF7:85%@1.0μmF8:90%@1.0μm F9:95%@0.5μm⏹亚高效过滤器的过滤器：H10:85-90%@0.3μmH11:95-99%@0.3μmH12:99.5-99.9%@0.3μm高效过滤器的过滤效率：H13:99.97-99.99%@0.3μmH14:99.995-99.999%@0.3μm超高效过滤器的过滤效率：U15:99.9995%@0.12μmU16:99.99995%@0.12μmU17:99.999995%@0.12μm初效、中效、高效过滤器的初阻力终阻力建议取值初中高效过滤器初阻力终阻力建议取值，本文包括初效、中效、高中效、亚高效、高效过滤器的初阻力与终阻力。
初阻力就是过滤器在洁净状态的初始阻力，终阻力是过滤器寿命终了时的阻力，寿命终了根据标准规定或者双方协定的压差或压降值，计算阻力，是根据数学模型或者设计时根据材料等经验公式计算出的阻力值，一般只做参考使用。
初效,中效,高效空气过滤建议初阻力(Pa):G3(初效) 30~40PaG4(初效) 40~50PaF5~F6(中效) 70~90PaF7~F8(高中效) 70~90PaF9~H11(亚高效) 110~150PaH13(高效) 180~300Pa（以上取值不应过大，可选其平均值）初效,中效,高效空气过滤建议终阻力(Pa):G3(初效)100~200PaG4(初效) 150~250PaF5~F6(中效) 250~300PaF7~F8(高中效) 300~400PaF9~H11(亚高效) 400~450PaH13(高效) 400~600Pa（以上取值不应过大，可选其平均值）新过滤器的（最低过风风速下的）阻力称“初阻力”，对应过滤器报废时的阻力称“终阻力”，大多数情况下终阻力是其初阻力的，额定风量及其风量下的阻力值一般是其平均值。
hepa过滤网等级标准
hepa过滤网等级标准Hepa过滤网是一种高效空气过滤器，它可以有效地过滤空气中的微小颗粒物和有害物质，保障室内空气清洁和健康。
而Hepa过滤网的等级标准则是评价其过滤效果和性能的重要指标。
下面我们将详细介绍Hepa过滤网的等级标准。
首先，Hepa过滤网的等级标准主要包括H10至H14等级。
其中，H10级别的Hepa过滤网可以过滤10微米的颗粒物，过滤效率达到85%以上；H11级别的Hepa过滤网可以过滤2.5微米的颗粒物，过滤效率达到95%以上；H12级别的Hepa过滤网可以过滤0.5微米的颗粒物，过滤效率达到99.5%以上；而H13和H14级别的Hepa过滤网则可以过滤0.3微米的颗粒物，过滤效率达到99.95%以上和99.995%以上。
因此，Hepa过滤网的等级标准越高，其过滤效果和性能就越好。
其次，Hepa过滤网的等级标准还包括了扩散器和风阻等级。
扩散器是指Hepa过滤网对空气流动的影响程度，而风阻则是指Hepa过滤网对空气流通的阻力。
在Hepa过滤网的等级标准中，扩散器等级一般分为D1至D3级，D1级表示扩散器效果最好，D3级表示扩散器效果最差；而风阻等级一般分为R1至R3级，R1级表示风阻最小，R3级表示风阻最大。
因此，选择Hepa过滤网时，除了要考虑其过滤等级外，还要注意其扩散器和风阻等级，以确保其过滤效果和性能达到要求。
最后，Hepa过滤网的等级标准还涉及了其材料和结构。
Hepa过滤网一般采用玻璃纤维、合成纤维或金属纤维等高效过滤材料制成，其结构包括了滤料、分隔板和外框等部分。
在Hepa过滤网的等级标准中，材料和结构的质量和稳定性对其过滤效果和性能有着重要影响。
因此，在选择Hepa过滤网时，需要注意其材料和结构是否符合相关标准要求，以确保其过滤效果和性能达到预期目标。
总之，Hepa过滤网的等级标准是评价其过滤效果和性能的重要指标，包括过滤等级、扩散器和风阻等级，以及材料和结构等方面。

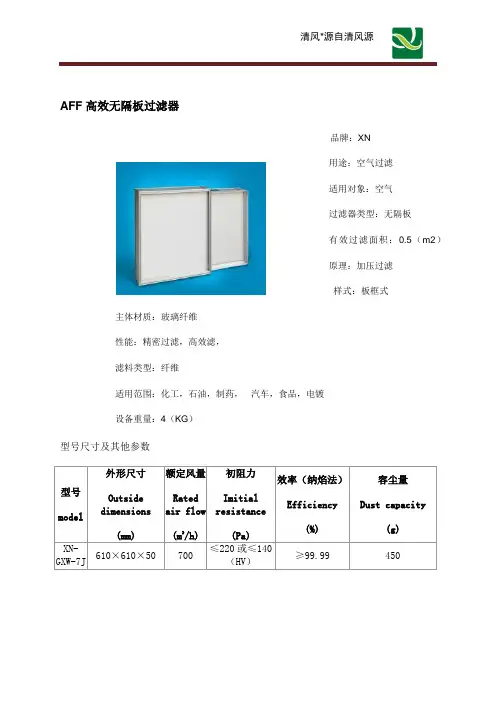

AFF过滤器
AFF高效无隔板过滤器品牌：XN用途：空气过滤适用对象：空气过滤器类型：无隔板有效过滤面积：0.5（m2）原理：加压过滤样式：板框式主体材质：玻璃纤维性能：精密过滤，高效滤，滤料类型：纤维适用范围：化工，石油，制药，汽车，食品，电镀设备重量：4（KG）型号尺寸及其他参数型号model外形尺寸Outsidedimensions(mm)额定风量Ratedair flow(m3/h)初阻力Imitialresistance(Pa)效率（纳焰法）Efficiency(%)容尘量Dust capacity(g)XN-GXW-7J 610×610×50700≤220或≤140（HV）≥99.99450型号model外形尺寸Outsidedimensions(mm)额定风量Ratedair flow(m3/h)初阻力Imitialresistance(Pa)效率（纳焰法）Efficiency(%)容尘量Dust capacity(g)XN-GXW-10J1 915×610×501000≤220或≤140（HV）≥99.99680XN-GXW-14J 1220×610×501400≤220或≤140（HV）≥99.99900XN-GXW-10J2 610×610×691000≤220或≤140（HV）≥99.99560XN-GXW-15J 915×610×691500≤220或≤140（HV）≥99.99840XN-GXW-20J 1220×610×692000≤220或≤140（HV）≥99.991120XN-GXW-12J 610×610×801200≤220或≤140（HV）≥99.99650XN-GXW-14J 610×610×901400≤220或≤140（HV）≥99.99750XN-GXW-16J 610×610×1001600≤220或≤140（HV）≥99.99850XN-GXW-18J 1170×570×691800≤220或≤140（HV）≥99.991000XN-GXW-22J 1170×570×802200≤220或≤140（HV）≥99.991250AFF 系列超高效无隔板空气过滤器原理：离心式过滤法用途：空气过滤样式：厢式象性质：其他滤料类型：铝网型号：GK-5有效过滤面积：1600MM2适用范围：染料外形尺寸：320*320*220设备重量：2 kg型号尺寸及其他尺寸：型号外行尺寸宽×高×深（mm）额定风量（m3×）初阻力（pa）过滤效率（%）（钠焰法）容尘量（g）GK-5A320×320×220500≤220≥99.99350GK-5B 320×320×150300 200 GK-8A 600×600×150800 500 GK-5C 484×484×150600 350 GK-12A 820×600×1501200 750GK-15A 630×630×2201500 900木框铝隔板高效空气过滤器样式：厢式原理：加压过滤性能：精密过滤,高效过滤,过滤器类型：有隔板适用范围：化工,石油,制药,汽车,有效过滤面积：0.1（m2）设备重量：4（Kg）主体材质：玻纤外形尺寸：320*320*220（mm）用途：空气过滤适用对象：空气品牌：XN型号：XN-GX-4J滤料类型：纤维型号及其他参数：型号外行尺寸宽×高×深（mm）额定风量（m3×）初阻力（pa）过滤效率（%）（钠焰法）容尘量（g）YGK-01 484×484×2201000≤110≥95180YGK-02 600×600×1501200 200 YGK-03 820×600×1501500 270 YGK-04 630×630×1501500 300中效无纺布袋式箱式空气袋式高效过滤器品牌：SAF 型号：XN-ZXD-24 原理：加压过滤用途：空气过滤样式：袋式性能：其他适用对象：过滤器适用对象性质：其他滤料类型：无纺布过滤器类型：袋式主体材质：无纺布适用范围：其他有效过滤面积：0.35（m2）外形尺寸：595*595*600*6B（mm）设备重量：2（Kg）规格：595*595*600*6B DN：592*592*595多层金属铝网初效空气过滤器品牌：SAF 型号：XN-CXP-32J 原理：加压过滤用途：空气过滤样式：板框式性能：其他适用对象：空气适用对象性质：其他滤料类型：铝网过滤器类型：板式主体材质：金属适用范围：化工,石油,制药,汽车,食品,电镀有效过滤面积：0.35（m2）外形尺寸：595*595*21（mm）设备重量：2（Kg）规格：595*595*21微型初效板框式玻璃纤维过滤器品牌：SAF 型号：XN-CXN-42J 原理：加压过滤用途：空气过滤样式：板框式性能：其他适用对象：空气适用对象性质：其他滤料类型：纤维主体材质：玻璃纤维适用范围：化工,制药,食品,电镀有效过滤面积：0.35（m2）外形尺寸：595*595*25（mm）设备重量：2（Kg）规格：595*595*25 DN：592*592*24 产品类型：全新。
初中高效过滤器
• 耐高温过滤器采用高温胶对过滤器的滤芯 与边框进行黏合，主要用于干热灭菌柜与 隧道烘箱等高温设备。
• 空气过滤器是净化空调系统中的关键设备， 通过过滤器的逐级过滤，为洁净室提供洁 净空气。它的性能直接影响净化空调系统 的空气净化效果和房间的洁净度级别。因 此，净化空调系统必须选用合适的空气过 滤器，并保证其可靠运行。
过滤效率：指在额定的风量下，被过滤 器过滤前后的空气含尘浓度之差与过滤 器过滤前空气含尘浓度之比，以百分数 表示。
过滤效率
厚度系列
厚度系列：46、69、79、 90、96、150、220、290
等(mm)。
指新过滤器通过额定风量时，过滤 器前、后的静压差。
初祖力
尺寸规格分：有隔板和无隔板
• 有隔板过滤器：其滤芯是按所需深度将滤料 往返折叠制成，在被折叠的滤料之间靠波纹 状分隔板支撑着，形成空气通道的过滤器。 • 无隔板过滤器：其滤芯是按所需深度将滤料 往返折叠制成，在被折叠的滤料之间用线状 粘结剂或其他物支撑着，形成空气通道的过 滤器。
。 按与外部结构的密封方式分：固体垫密封、液槽密封和负压泄漏密封
• 固体垫密封: 过滤器周边粘贴有弹性的固体密封垫，如氯丁橡胶，闭 孔海绵橡胶板等，通过受力挤压的方式来达到接触面之间的密封。
• 液槽密封： 液槽密封过滤器的边框设有一圈沟槽，沟槽内充满非牛顿 密封液。安装时，将刀口插入沟槽中的非牛顿密封液进行密封，作用 原理类似泡菜坛。此种密封方式稳定可靠，泄漏少，在净化级别较高 的洁净室内广泛使用。
• 负压泄漏密封：严格的说此种密封方式不由过滤器决定，而由安装有 过滤器的设备和安装位置决定。该种密封方法的原理是将过滤器下游 端的已经过滤的空间作为正压，未过滤的空间作为负压，从结构设计 上解决过滤器与外部结构的密封问题。FFU、隧道烘箱一般采取此类 密封方式。
空调过滤器等级及标准
空调过滤器等级及标准一、过滤效率等级空调过滤器的过滤效率等级是衡量其过滤效果的重要指标。
通常,过滤效率等级越高，过滤效果越好。
一般来说，过滤效率等级分为F5、F6、F7、F8、F9等几个等级。
其中，F5等级的过滤器能够过滤掉大于3微米的颗粒物，而F9等级的过滤器则能过滤掉大于0.3微米的颗粒物。
二、过滤材质空调过滤器的过滤材质也是衡量其质量的重要指标。
一般来说，过滤材质包括玻璃纤维、无纺布、活性炭等。
其中，玻璃纤维和无纺布是比较常用的过滤材质，而活性炭则主要用于吸附空气中的异味和有害气体。
三、过滤颗粒大小空调过滤器的过滤颗粒大小也是衡量其过滤效果的重要指标。
一般来说，过滤颗粒大小越小，能够过滤掉的颗粒物就越小，从而能够更好地保护空调系统。
常见的过滤颗粒大小有1,2、3、4、5、6、7、8、9、10等几种规格，其中1为最大规格，10为最小规格。
四、过滤湿度空调过滤器的过滤湿度也是衡量其质量的重要指标。
一般来说，过滤湿度越低，说明过滤器的吸湿性越差，从而会影响到空调系统的制冷效果。
因此，在选择空调过滤器时，需要根据使用环境的不同选择合适的过滤器。
五、过滤风速空调过滤器的过滤风速也是衡量其性能的重要指标。
一般来说,过滤风速越快，说明过滤器的通风效果越好，从而能够更好地保护空调系统。
但是，在选择过滤风速时也需要考虑过滤器的使用寿命和过滤效果。
六、过滤耐压空调过滤器的过滤耐压也是衡量其质量的重要指标。
一般来说,过滤耐压越高，说明过滤器的耐久性越好。
在选择空调过滤器时，需要根据使用环境的不同选择合适的过滤器。
七、过谑温度空调过滤器的过滤温度也是衡量其质量的重要指标。
一般来说,过滤温度越高，说明过滤器的耐高温性能越好。
在选择空调过滤器时,需要根据使用环境的不同选择合适的过滤器。
