植保机械类型、构结与使用实验.
第八章园林病虫害防治机械
部的空气被压缩，皮碗与挡片贴紧，
皮碗上的小孔堵塞，被压缩的空气顶
开单向球阀进入密封的药箱上部；皮
碗活塞不断地上下运动，药液上部的 空气不断的增加、压缩，形成对药液 的压力。当压力达到0.39一0.58MPa
图8—10 皮碗活塞式气泵 1.活塞杆2.泵筒3.出液管4.挡片 5.皮碗6.单向阀7.药液箱
普通型喷枪适用于田间 作物和矮生果树的喷雾。
果园型喷枪也称可调喷 图8—9 喷枪
枪，适用于果园喷雾。
a.普通型 1.手柄2.开关3.喷头
远射程喷枪可用于果园、b.果园型
森林喷雾，也可用于水 稻田喷雾。
1.涡流芯2.喷头帽 3.喷头体4.推进杆 5.手柄
c.远射程型 1.扩散片2.喷嘴 3.喷头帽 4.垫圈 5.并紧帽 6.喷枪管
3.压力泵
压力泵有气泵和液泵两种。按压力泵工作部件 的运 动特点分为往复式和旋转式两大类。
往复式压力泵 它是利用泵室的容积变化形成负压或 增压，将药液吸入或排出。其特点是排液过程是间歇 的；因此，工作压力和排液量不稳定。所以，凡采用 容积变化吸、排药液的喷雾机上，都装有空气室和调 压安全阀，保证工作压力和排液量稳定。
入前腔，完成吸液过程。
（2）排液过程……
活塞如此循环往复可连续、稳定地向喷 头供给高压药液。在大型喷雾机上，多 采用活片活塞式压力泵。
图8—13 活片活塞式液泵 a.吸液过程b.排液过程
1.泵室2.平阀片3.胶碗托4.胶碗5.吸液 管6.活塞7.排液阀8.弹簧9.排液管10. 空气室11.孔阀片12.三角套筒13连杆
（4）柱塞泵 柱塞泵的工作
原理与活塞泵相同。不同的是在
结构上用柱塞代替了活塞。柱塞
不与缸筒内壁接触，仅在缸筒端

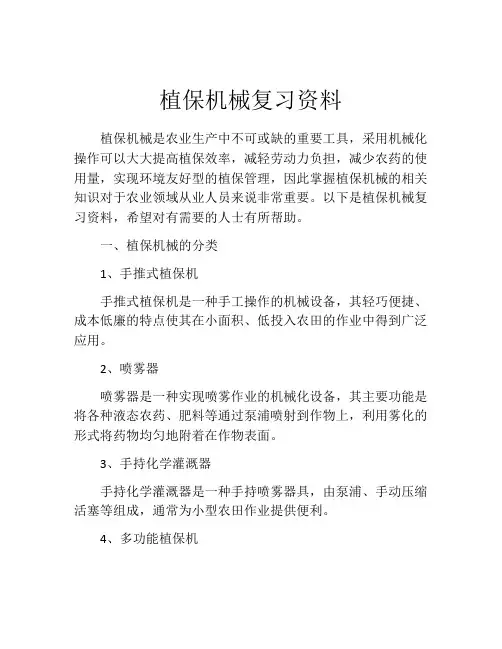

植保机械复习资料
植保机械复习资料植保机械是农业生产中不可或缺的重要工具，采用机械化操作可以大大提高植保效率，减轻劳动力负担，减少农药的使用量，实现环境友好型的植保管理，因此掌握植保机械的相关知识对于农业领域从业人员来说非常重要。
以下是植保机械复习资料，希望对有需要的人士有所帮助。
一、植保机械的分类1、手推式植保机手推式植保机是一种手工操作的机械设备，其轻巧便捷、成本低廉的特点使其在小面积、低投入农田的作业中得到广泛应用。
2、喷雾器喷雾器是一种实现喷雾作业的机械化设备，其主要功能是将各种液态农药、肥料等通过泵浦喷射到作物上，利用雾化的形式将药物均匀地附着在作物表面。
3、手持化学灌溉器手持化学灌溉器是一种手持喷雾器具，由泵浦、手动压缩活塞等组成，通常为小型农田作业提供便利。
4、多功能植保机多功能植保机是一种兼具灌溉、喷雾、施肥等功能的机械化设备，其能够实现多项作业，大大节省农民的时间和劳动力投入。
5、航空植保机航空植保机是一种高效、快捷的植保设备，可以在较短的时间内完成大规模、复杂的农田作业，目前已被广泛应用于农业生产领域。
二、植保机械的使用方法1、操作前的准备工作在使用植保机械之前，需要按照要求做好维修、检查、清洗等工作，保证机器的运转状态符合要求。
此外，还需要仔细阅读机器使用说明书，熟悉机器的各项设置，如液位、喷雾角度、喷嘴大小等。
2、正确连接喷雾管路在进行喷雾作业时，需要将喷雾管路正确连接，保证喷嘴与作物距离、喷雾角度等符合要求。
此外，还需要检查喷雾管路是否漏水，如果发现有漏水现象需要及时进行维修。
3、选择合适的操作区域在进行植保机械作业之前，需要选择合适的操作区域，避免对周围的人员或环境造成影响。
同时，需要综合考虑风速、天气等因素，避免因恶劣天气导致作业效果不佳。
4、注意安全事项在植保机械作业过程中，需要注意安全事项，如佩戴防护眼镜、口罩等个人防护装备，避免药物直接接触皮肤或眼睛等敏感部位。
此外，在操作过程中需要注意机器运转状态，避免发生危险事故。
植保机械及应用
植保机械及应用植保机械是指用于农田、果园、蔬菜大棚等农业场地上的植物保护设备。
它们主要用于施药、施肥、打草、杀虫、杀菌等工作，以保护作物免受害虫、病菌和杂草的侵害，提高农作物的产量和质量。
目前，植保机械已经成为现代农业生产中不可或缺的一部分。
与传统的人工施药相比，植保机械具有高效、快速、准确的优势，大大提高了农作物保护的效果和生产效率。
一种常见的植保机械是喷雾机。
喷雾机利用压力将药液喷洒到作物表面，通过雾化技术，药液能够均匀地覆盖到作物的叶面、茎部和果实上。
喷雾机的喷雾范围和作业速度都可以调节，使得农民能够根据不同作物和作业要求进行合理的操作。
另一种常见的植保机械是农用无人机。
农用无人机搭载了高清相机和红外传感器，能够快速扫描农田，并通过图像处理软件提取作物的各项信息。
农民可以据此进行施肥、灌溉和杀虫等工作，并且能够实时监测作物的生长状态和病虫害情况。
与传统的人工巡视相比，农用无人机具有高效、快速、准确等优势，能够大大降低农民的劳动强度。
除了喷雾机和农用无人机，还有其他一些植保机械也在农业生产中发挥重要作用。
例如，草坪刈割机、除草机、杀虫灯等。
这些机械以其高效、节约人力、保护环境的特点，被广泛应用于大面积农田、果园、蔬菜大棚等地。
植保机械的应用不仅提高了农作物的产量和质量，还减少了化学农药的使用量，对环境友好。
传统的人工施药方式存在药物使用不均匀、易产生二次污染等问题，而植保机械能够准确计量药物、提高药液的利用率，并且能够通过精确的操作控制，减少农药流失和环境污染。
此外，植保机械的应用还可以减轻农民的劳动强度，提高工作效率。
农业生产一直以来都是劳动密集型产业，传统的农作物保护工作需要大量的人力投入，劳动强度高，效率低。
而植保机械的应用能够将原本繁重的工作转移给机器完成，使得农民能够更加注重农田的管理和经营，提高农业产业链的附加值。
总之，植保机械的应用对农业生产具有重要意义。
通过提高施药、施肥、打草、杀虫等工作的效果和效率，植保机械能够保护农作物免受害虫、病菌和杂草的侵害，增加农田的产量和质量。
第八章-植物保护机械(大学课件)教程文件
四、喷 头 喷头的作用是保证药液以一定的雾滴尺寸、
流量和射程喷向指定位置。在相同喷药量条件下， 药液雾滴越小，雾滴的数目也就越多，覆盖面积 越大，并且比较均匀，防治效果越好。喷头的种 类很多，常见喷头的主要有液体压力式、气体压 力式和离心式等。
图8一1 手动背负式喷雾机 1．开关 2．喷杆 3．喷头 4．固定螺母 5．皮碗 6．活塞杆 7．毡圈 8．泵盖 9．药液箱 10．缸筒 11．空气室 12．出水 单向阀 13．出水阀座 14．进水单向阀 15．吸水管
二、超低量喷雾机 图8—2为我国研制的东方红一18型背负式弥 雾喷粉机进行喷雾作业时的情况。图示该机为风送 式喷雾机，它由一个1 kW发动机、一个风机及药 液箱、喷头等组成，整机质量9 kg左右，射程可达 9m以上，通过更换不同形式的喷头等部件，该机 还可进行喷粉作业。药液箱通过进气管5与风机的 高压出口相连通，在喷雾作业时，其内的药液由药 箱经另一个出液管流向喷头。喷头上带有叶片，在 风机产生的高压气流作用下能高速旋转，转速一般 为8 000~12 000r/min。药液先在圆盘中形成水膜， 利用高速旋转产生的离心力把水膜分散成细小的雾 滴向四周飞溅出去。因喷出去的药液雾滴很细 （80~100μm )，故可实现超低量喷雾。
第八章-植物保护机械(大学课件)
喷雾机按药液喷出的原理分为液体压力式喷雾机、离 心式喷雾机、风送式喷雾机和静电式喷雾机等。此外， 如按单位面积施药液量的大小来分，可以分为高容量、 中容量、低容量和超低量喷雾机等。 一、手动背负式喷雾机
图8—1为一种常用的手动背负式喷雾机，它属 于液体压力式喷雾机，主要由活塞泵、空气室、药液 箱、喷杆、开关、喷头和单向阀等组成。工作时，操 作人员将喷雾机背在身后，通过手压杆带动活塞在缸 筒内上、下往复运动，药液经过进水单向阀进入空气 室，再经出水单向阀、输液管、开关、喷杆由喷头喷 出。这种泵的最高压力为800 kPa左右。
不同植保机械施药对水稻病虫害的防治效果
不同植保机械施药对水稻病虫害的防治效果摘要不同植保机械设备在药物喷洒方式以及作业方式方面均存在一定的差别，因此造成其使用的成本以及使用的效果同样并不相同。
本文就农业生产当中使用较为普遍的三种植保的机械：自走形式的喷杆机械、多旋翼类型的飞行器以及背负式的机械使用的成本和使用的效果进行了比对，就三者适宜应用的环境，适用的面积等进行了更为深入的探讨。
本文以初始状态相同的水稻为实验的对象，通过以上三种设备在解决水稻病虫害问题方面的表现进行了系统性的对比。
关键词：对比实验植保机械病虫害防控引言自动化作业设备的出现以及使用成本的降低，是农业种植以及生产方式改变的重要契机。
这一过程当中，植保机械设备的使用对防止农业生产中的病虫害问题发挥了极为重要的作用。
农业生产领域当中，包括自走的喷杆设备、多旋翼无人飞行器设备以及以及背负式的喷洒设备均属于使用较为普遍的类型。
关于以上三种类型设备当中，哪个类型的使用效果最为显著且能够较好地实现成本控制，则是本文讨论的主要内容。
通过使用的对比实验，本文给出了一定的数据参考。
1 对比性实验的对象以及实验结果确定的相关标准1.1 实验的对象以及使用使用的基础设备类型本身涉及的实验，对象为品类为“扬粳9108”的水稻，这是一种主要于长江中下游地区种植的水稻类型，是这一区域较为适用的品种较好的水稻类型。
因此在种植过程当中，这个类型的水稻本身即具有一定的病虫害预防的能力。
种植的天地土壤状态良好，供水以及排水表现优秀，田地平整。
在设备使用方面，本次实验过程中使用的设备共计以下三种：由黄海药械生产的狼山 WFB-18型号的背负机动弥雾机，该设备的容量为10升；东风井关生产的喷雾剂，其型号为JKB18C，容量为500升；柯林航空生产的多旋翼无人飞行器，容量为5升。
本次实验主要目标为判断以上三种设备对飞虱、卷叶螟、纹枯病以及稻瘟等常见病虫害的防控效果。
1.2 对比实验进行过程中相关参数的设定根据实验的需要，实验进行过程当中所有药物使用日期均应当处于晴朗的状态，并且所有药物喷洒使用的设备均由专业技能水平能够得到保障的专业人员操作。
第三章植物保护机械
四. 机动喷雾机械
电动机或内燃机驱动高压泵，喷头将药液雾化。
1.构造
动力机、喷枪或喷头、调压阀、压力表、空气室、流量 控制阀、滤网、液泵（三缸活塞泵或隔膜泵）、混药器。
2.工作原理
水入泵缸，压入空气室建立压力并稳定压力。压力 水流经流量控制阀进入射流式混药器，借混药器的 射流作用，将母液吸入混药器。水与母液均匀混合， 经输液软管到喷枪，作远射程喷射。高速液流与空 气撞击和摩擦，形成细小的雾滴喷洒。
➢选育抗病、抗虫品种； ➢增施有机肥料及化学肥料；合理播种期和及 时迅速收割；施加各种激素，改变作物性状； ➢改进栽培方法，合理轮作，深耕和改良土壤， 加强田间管理等。
2.物理机械防治法
➢机械捕打，果实套袋，药液浸种；
➢紫光线灯（黑光灯）诱杀害虫，超声波高频 振荡，高速气流吸虫机等。
农药
防雨罩 紫外线灯 农药承接器
二.喷雾机的辅助部件
液泵、药箱、搅拌装置、空气室、调压阀、射流混药器
液泵---将药液转换为高压药液，克服管道阻力， 通过喷头雾化而喷洒到农作物上。
液泵
往复式
活塞泵 柱塞泵 隔膜泵
离心泵 旋转式 滚子泵
齿轮泵
1.往复泵（容积泵）
➢通过活塞的移动，利用缸筒容积的变化达 到吸液和排液的目的。
➢较高的喷雾压力及良好的工作性能。
4.喷烟法
——利用高温气流使预热后的烟剂发生热裂变， 形成1~50微米的烟雾，再随高速气流吹送到远方。
手持式小型常温喷烟机
5.喷粉法
——利用风机产生的高速气流将药粉喷洒到作物上。
第二节 植物保护机械的类型
一. 手动背负式喷雾机械 二. 机动背负式喷雾喷粉机械 三. 手动式喷烟机械 四. 机动式喷雾机械 五. 喷杆式机动喷雾机械 六. 果园风送式喷雾机械 七. 喷烟机械
农业机械学 9第九章 植保机械
概 述
植保机械的施药方法
根据农药剂型的不同及病虫、草害的特点，可以采 用喷雾、喷粉、喷烟、熏蒸、撒毒饵、拌种、浸种及土 壤处理等方法。
常用的药剂形式为液体和粉剂。施药方法有： 喷雾法 弥雾法 超低量喷雾法 喷烟法 喷粉法
⑴喷雾法——通过高压泵和喷头将药液雾化成 100~300微米的方法。有手动和机动之分。
1、药液泵
植 保 机 械 主 要 工 作 部 件
皮碗式活塞泵
1、药液泵
植 保 机 械 主 要 工 作 部 件
活片ห้องสมุดไป่ตู้活塞泵
1、药液泵
植 保 机 械 主 要 工 作 部 件
离心泵
1、药液泵
植 保 机 械 主 要 工 作 部 件
隔膜泵
2、空气室
植 保 机 械 主 要 工 作 部 件
空气室的作用是缓解药液泵工作中造成的压 力脉动，保证喷头在稳定的压力下工作。
第三节 植保机械主要工作部件 植 保 机 械 主 要 1、药液泵 工 药液泵的作用是给药液加压，以保证喷头有 作 满足性能要求的、稳定的药业工作压力。 部 常见的药业泵有：柱塞泵、活塞泵、隔膜泵、 件
滚子泵、挠性叶片泵和齿轮泵等。
喷雾机一般由药液箱、搅拌器、空气室、药 液泵、喷头、安全阀、流量控制阀和各种管路等 组成。其中药液泵、空气室、喷嘴和安全阀等是 喷雾机的主要工作部件。
第九章
第一节 第二节 第三节
植保机械
概 述 植保机械的类型 植保机械主要工作部件
第一节
概述
植物保护是农林生产的重要组成部分。植物保护
机械简称植保机械，其主要用途包括：
概 述
喷洒杀虫剂或杀菌剂防治植物病虫害； 喷洒除草剂、消灭莠草； 喷洒药剂对土壤消毒、灭菌； 喷施生长激素以促进植物的生长或抗倒伏。
植保机械综述
对喷头的研究关键要解决喷射压力、喷射角、 雾滴大小、喷洒均匀性等与喷雾机械喷洒性能相关 的主要设计参数，并理清这些参数与喷头结构参数 的相互关系，从而实现对喷头结构参数的优化。
标，减少漂移量，节省农
药，保护环境。
喷头中两种新型的喷雾技术
一 抗漂移技术
由于非目标的雾滴飘移现象产生大量的问题，如污 染土壤、空气和水源,沉积在作物、家畜、树木中最 终对人类和动植物造成危害。因此，对环境质量要求 的不断提高必然要求对雾滴飘移有更清楚的认识，从 而有助于正确、安全、有效的使用农药。
调压阀的组成：
由调压轮、调节手柄、回水体、阀门、 推杆、弹簧托、弹簧等组成
空气室的工作原理：
活塞在排液行程中的高压药液，进入空气室， 使空气室上部的空气压缩，药液贮于空气室下部， 将能量贮存起来，不至对喷头有过大的冲击压力。 当活塞在吸液行程中，高压药液的压力，显著下降， 这时空气室内的压缩空气膨胀，使药液从空气室排 出，对药液增压，以补偿其降低的压力 。
③专业化程度低。 我国地域辽阔、地理及气象条 件多样，目前农业生产中主要的农作物品种，包 括粮食、纤维、油料、蔬菜、果树、糖烟、茶桑、 牧草、绿肥等8大类共达2000多种，每年发生的 主要病虫草害约有1600多种，目前植保机械品种 及保有量显然不能满足防治需求。
从世界植保技术发展趋势看，在今后相当长
雾滴尺寸是影响雾滴飘移的重要因素，在一定的 工作压力、流动速度下,喷头决定了雾滴粒谱的分布， 在喷雾质量的控制范围内选择产生大雾滴的喷头能控 制移。低漂移喷头就是通过一定的喷头结构设计使 喷头产生低漂移的较大雾滴，从而有效降低漂移。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
返回目录
⑵扇形喷头：扇形喷头有狭缝式喷头和冲击式（反射式）喷头，药 液经喷孔喷出后均形成扁平扇形雾，其喷射分布面积为一矩形。
⑶撞击式喷头：它由扩散片、喷嘴、喷嘴帽和枪管等组成。喷嘴制 成锥形腔孔，出口孔径一般为3~5mm。其雾化原理：由喷雾胶管流 来的高压药液，通过喷嘴到达出口处，由于过水断面逐渐减小，其 压力逐渐下降，流速逐渐增高，形成高速射流液柱，射向远方。
气力式喷头
气力式喷头是利用较小的压力将药液流导入高速气流场，在 高速气流的冲击下，药液流束被雾化成为直径 75~100μm的细小 雾滴。高速气流一般由风机产生。
离心式喷头
离心式喷头（或超低量喷头）是将药液输送到高速旋转的雾 化元件上（如圆盘等），在离心力的作用下，药液沿着雾化元件 外缘抛射出去，雾化成细小雾滴（雾滴直径为15~75μm）。
36型担架式喷雾机一台，18型背负式喷雾喷粉机一台，手持 式超低量喷雾器，背负式喷雾机二台，3MG—30型果园弥雾机一 台，常用工具一套。
三、实验内容
1、研究36型担架式喷雾机及背负式18型弥雾 喷粉机的工作过程。主要工作部件地构造及调整。 2、启动机器，观察喷雾时的工作情况。 3、研究超低量弥雾机的构造特点和工作原理。
36型担架式喷雾机
1. 混合器 2. 混药器 3. 空气室 4. 喷枪 5. 调压阀 6. 压力表 7. 回水表 8. 曲轴 9. 活塞杆 10. 活塞 11. 泵筒 12. 出水阀 13. 流量控制阀 14. 吸水管 15. 吸水滤网 16. 母液桶
当动力机驱动液泵工作时，水流通过滤网，被吸液管吸入泵缸内，然后压 入空气室建立压力并稳定压力，其压力读数可从压力表标出。压力水流经流量 控制阀进入射流式混药器，借混药器的射流作用，将母液（即原药液加少量水 稀释而成）吸入混药器。压力水流与母液在混药器自动均匀混合后，经输液软 管到喷枪，作远射程喷射。喷射的高速液流与空气撞击和摩擦，形成细小的雾 滴而均布在农作物上。
手持式超低量喷雾机的工作原理
手持式电机驱动式离心喷头，其主 要工作部件是一个旋转的圆盘。其雾化 原理；当动力机驱动双齿盘作高速旋转 时，注入在齿盘中心附近的药液在齿盘 离心力作用下，克服了齿盘对药液的摩 擦阻力，沿盘表面均匀而连续不断地向 外缘扩展，扩展面积越大其药液膜也就 越薄。当药液膜扩展至齿盘拐角处时， 药液膜部分地甩出和分流到另一齿盘上， 经前后两齿盘相互交换地扩展，直到两 齿盘边缘的锯齿尖处，在齿尖集中成一 雾滴并迅速飞离。
果园风送式喷雾机
组成：主要由药箱、取力器、压力泵、管路系统、流量控制阀、轴流风机、
环状喷头分配管、喷头、机架和传动装置等组成。
果园风送式喷雾机结构示意图
流量控制手柄
药箱 喷头喷洒雾滴 喷头
高速气流
气流
药液泵
轴流风扇
工作原理：工作时，由拖拉机动力输 出轴经取力器和传动轴将动力传至后 方的压力泵和轴流风使其工作，压力 泵将药箱内的药液通过吸液管吸入泵 腔加压后，经排液管压向设置于风机 出风口处的环状分配器，由环形布置 的喷头雾化成 150 ～ 300μm 的粗雾滴， 然后由风机出风口排除的高速气流进 一步雾化成100μm以下的细小雾滴呈 扇形风送至机组两侧目标，从而达到 弥雾效果，一个行程可完成二行果树 内侧的植保作业。 视频
⑵喷粉原理
喷粉如图所示，和喷雾一 样，汽油机带动风机叶轮旋转， 大部分高速气流经风机出口流 经喷管8而少量气流经出风筒3 进入吹粉管 4 ，然后由吹粉管 上的小孔吹出，使药箱中的药 粉松散，以粉气混合状态吹向 粉门体。由于弯头 7 下粉口处 有负压，将粉剂吸到弯头内。 这时粉剂被从风机出来的高速 气流，通过喷管8吹向远方。
实验七 植保机械类型、构结与使用
（综合性实验 2学时）
一、目的要求
1、运用流体力学理论、内燃机基础知识了解并掌握机动式、人力 式植保机械的结构、和工作原理。 2、熟悉担架式 36 型喷雾机及背负式 18型喷雾喷粉机地构造及使 用调整方法。 3、了解果园弥雾机、手持式超低量喷雾机的工作原理。
二、主要实验仪器设备
液力式喷头
液力式喷头主要是利用高压泵对液体施加一定压力，通过喷头 进行雾化药液成为雾滴，是目前植保机械中应用最广泛的一种雾化 装置。主要有涡流式喷头、扇形喷头、撞击式喷头三种型式。
⑴涡流式喷头：其特点是喷头内制有导向部分，高压药液通过导向
部分产生螺旋运动。涡流式喷头根据结构不同分为切向离心式喷头、 涡流片式喷头和涡流芯式喷头三种型式。
18型背负式弥雾喷粉机
机动背负式弥雾喷粉机是采用气流输粉、气压输液、气力喷雾原理， 由汽油机驱动的机动植保机具。
1. 组成：背负机主要由机 架、离心风机、汽油机、 油箱、药箱和喷洒装置等 部件组成。视频⑴弥雾原理
离心风机与汽油机输出轴 直连，汽油机带动风机叶轮旋 转，产生高速气流，并在风机 出口处形成一定压力，其中大 部分高速气流经风机出口流经 喷管 10 ，而少量气流经出风筒 3 、 进气塞 4 、进气管 5 、过滤网组 合 6 流进药箱内，使药箱中形成 一定的气压。药液在压力的作 用下，经粉门 7 、出水塞 8 、输 液管 9 、开关 11 流到喷头 12 ，从 喷嘴周围的小孔以一定的流量 流出，先与喷嘴叶片相撞，初 步雾化，再与高速气流在喷口 中冲击相遇，进一步雾化，弥 散成细小雾粒，并随气流吹到 很远的前方。
