CAD 绘图与打印比例控制、套用图框、标注命令
对于不按照比例出的图，也同样有些东西要注意，同样也要注意比例 问题。 下面我们以一个方案来举例说明。 我们在进行一个方案设计时，到了整理出图阶段，就要注意比例问题 了。首先要确定一下最终出图的图幅，以前的方案文本都是 A3 的， 现在也常用 A2 的了（即两个竖版 A3 拼）。在确定了最终出图比例后， 我们要预估一下大概的出图比例，然后按照打印出来的字高为 2.5MM 左右（方案文本的比例一般在 1:200 以上，除非是做别墅、小住宅、 小公建，字体大小和标注尺寸可以适当小些）凡推出在图纸中的字体
首先，我们一开始绘制的一般都是平面图，这时我们应该以实际每
1MM 对应 AUTOCAD 中的每个标准单位 1 来绘制，接下来的其他立剖面 也同样。这时，我们有两个地方应该要注意的，一是所有的字体基本 上都应设置为 350 高度左右，房间名可稍大些，图纸名称等专用字体 高度另定。第二，就是在进行尺寸标注后，将该尺寸标注的“标注全 局比例”设置成 100（我已修改了前文有关标注设置中的一些内容， 大家注意观看）。其他的设置，按照前文所述。
不知他们是如何解决掉上面所述的我的困惑的，也许是对公司的所有 员工都进行有关的培训吧（当公司的员工较多，而且有很多是中老年 员工时，这是很。 1:20 的节点大样绘制方法一样，不再啰嗦。
图纸绘制完毕后，要做的就是套图框。每个公司都有自己的图框，而 且不同的图幅应该都有。图框在制作时，大多都会按照 1:1 的比例： A0 — 1194*840 ； A1 — 840*597 ； A2 — 597*420 ； A3 — 420*297 ； A4 — 297*210。其中，A1 和 A2 图幅的还经常用到竖图框。还有，我们需
网 一般来说，我们最终打印的图纸有按照比例和不按照比例两种。按照 资料 比例的，一般是施工图；不按照比例的情况有很多，一般有方案文本、 通 过程图（自己看的）、条件图等，最近几年的初步设计（扩初设计） 中国交 文本也逐渐变成不按照比例打印成 A3 大小。
先来看看按照比例打印的施工图。施工图基本上都是按比例出图的， 但是在出图时会有不同的比例设置。比如说，平立剖一般都是 1:100， 楼梯间、卫生间是 1:50，节点大样是 1:20，装修图中的节点大样则 可能会有 1:10、1:5、1:2 等的比例，总图的常用比例是 1:500,有时 候也会有 1:1000、1:2000 等。我接下来以一套包括平立剖面图、楼 梯间、卫生间大样和节点大样的常规的建筑施工图来举例说明。
接下来是 1:50 比例的楼梯大样和卫生间大样。在绘制这样的图时， 我一般先将平面图中的相关部分拷贝到原来图纸旁边，然后删除和剪 接掉多余的部分。接下来要修改一些东西了。一是线性比例，除实线
料网 外，其他的如虚线、点划线等都改为原来一半的线性比例。二是字大 通资 小、标高大小、轴线号大小同样的 Scale 为原来的 0.5 比例。三是标 交 注设置，将这一部分的所有标注中的“标注全局比例”修改为 50。 中国 这样的话，按照 1:50 的比例打印出来时，各部分的大小尺寸都会比
料网 大小和标注尺寸的合适数值。有必要时，可以在整理初期先将第一张 通资 画得差不多的图打出来看看，确认没问题后，再继续其他图纸的整理 中国交 完善。图纸全部整理完毕，套好图框，交给打印公司—OK。
在这里，稍微提一下图纸空间。图纸空间是一样很有意思的东西，在 图纸的比例设置、批量打印等方面都有很大的不同。不过，在试用了 一段时间的图纸空间这个东东后，我放弃了，因为，我们建筑专业绘 制的图纸不光是我们自己出图用的，还要作为其他专业的条件图。在 我将图纸空间中的图纸提给其他专业后，结果是一个个不断的电话询 问，我发现，不光我自己要掌握图纸空间，我还要教会其他所有的专 业掌握图纸空间……于是，我放弃不再用了……呵呵。不过，我发现 在一些国外公司，除了在方案，在施工图中，也大量运用到图纸空间，
要用到加长图框时，应该是在图框的长边方向，按照图框长边 1/4 的 模数增加。每个图框不管图幅是多少，按照一定的比例打印 出来时，图签栏的大小都应该是一样的。我们把不同大小的图框按照 我们要出图的比例 Scale 大，将图套在其中即可。 关于施工图按照比例出图，还有两点要说。一是并非所有的平立剖面 图都要按照 1:100 的比例来，对于一些没什么细部的仓库、厂房时， 也可以考虑用到 1:150 或 1:200 的比例。这样才能够使图纸饱满。 第二点，就是不管是什么图，绘制时都切记以实际每 1MM 对应 AUTOCAD 中的每个标准单位 1 来绘制（总图可以除外），不同比例的出图只是 在字体大小、线性比例、标注的标注全局比例等地方不同。
料网 当然，以上情况是针对同一比例的图都放到同一个图框中出图的情 通资 况。对于不同比例的图要放到一个图框中时，稍微有一点不同。我们 交 以一张 1:100 平面图中要放一张 1:20 的节点大样来举例。 中国 首先确定 1:100 为这张图中的主打比例，1:100 的平面图按照以上方
法绘制完毕，1:20 的节点大样，也按照上述方法绘制好，并修改好 各个设置。当发现要将其并入 1:100 的图中出图时，把 1:20 的节点 拷贝一份到 1:100 的图框内，Scale5 倍，然后需要修改两样东西。 一是线性比例，二是标注中的两个参数。其中之一是标注全局比例改 为 1:100（即主打比例），第二是标注线性比例，改为 0.2。这样就 OK 了。当然，在绘制其他比例的图纸时，如果一开始就确定其要和 其他不同比例的图纸放在一起，上面的有些顺序可以调整，可以减少 一些步骤，较少耗时。
CAD 绘图与打印比例控制、套用图框、标注命令
在绘制图纸完毕后，我们都要将图纸打印出来，只有当图纸打印出来 （白图或硫酸纸晒蓝图）后，才可以认为我们的绘图工作基本完毕（当 然还有整理归档等）。打印时，有一环不可回避，就是比例问题。打 印比例和绘图比例合理，那么最后完成的图纸就清晰美观漂亮。我们 常常看到有的图纸密密麻麻，有的图纸空空荡荡，这些都是属于比例 控制不当。那么就打印比例和绘图比例而言，我们在绘图时和绘图初 期又应该注意什么呢？
CAD图纸比例与尺寸的准确控制
CAD图纸比例与尺寸的准确控制CAD软件是一种广泛应用于工程设计领域的计算机辅助设计工具。
在进行CAD设计时，准确控制图纸比例与尺寸是非常重要的。
本文将介绍CAD图纸比例与尺寸的准确控制的相关技巧。
首先，对于CAD图纸的比例控制。
比例是表示图纸上物体尺寸与实际尺寸之间的倍数关系。
常见的图纸比例有1:1、1:10、1:50、1:100等。
在CAD设计中，我们需要根据实际需求选择适当的比例。
在AutoCAD软件中，设置图纸比例可以通过修改“页面设置”来实现。
在“打印和绘图”选项卡中，点击“页面设置”按钮，然后在弹出的对话框中选择“图纸设置”选项卡。
在该选项卡中，可以选择图纸比例并设置其他相关参数，如图纸大小和边界。
通过合理设置比例和参数，可以确保CAD图纸与实际尺寸一致。
其次，对于CAD图纸的尺寸控制。
尺寸是表示物体长度、宽度、高度等大小的数值。
在CAD设计中，我们可以使用尺寸工具来绘制和编辑图纸上的尺寸。
在AutoCAD软件中，可以通过使用“尺寸”命令来创建尺寸标注。
在命令行中输入“DIM”或点击“标注”选项卡中的“尺寸”按钮即可进入尺寸命令。
在绘制尺寸时，需要选择两个实体或两个点，AutoCAD会自动生成尺寸标注。
在标注过程中，可以通过命令行输入或鼠标点击来设置尺寸的样式、单位和精度等参数。
此外，在绘制CAD图纸时，可以通过设置图层和图块等操作来控制尺寸的可见性和编辑性。
比如，可以将尺寸标注放置于特定的图层中，并设置图层属性来控制尺寸的显示和隐藏。
除了以上提到的基本技巧外，还有一些高级技巧可以帮助优化CAD图纸比例与尺寸的控制。
例如，可以使用”缩放”命令来调整整个CAD图纸的比例。
通过选择参考点和目标点来实现放大或缩小图纸的效果。
另外，当需要在不同的图纸之间共享尺寸时，可以使用“样式管理器”来创建和管理尺寸样式。
尺寸样式可以统一定义尺寸的外观、格式和单位等属性，从而提高工作效率和一致性。
综上所述，CAD图纸的比例与尺寸的准确控制是CAD设计中不可或缺的一部分。
快速掌握CAD绘图比例尺设置技巧
快速掌握CAD绘图比例尺设置技巧CAD是一种广泛应用于工程设计和绘图的软件，它提供了丰富的功能和工具，使绘图工作更加高效和精确。
在CAD中，比例尺的设置是非常重要的一项技巧，它能够帮助我们在绘制图纸时保持正确的比例，确保设计的准确性。
下面，我将介绍几个快速掌握CAD绘图比例尺设置技巧的方法。
首先，打开CAD软件并选择要绘图的文件。
在绘图界面中，我们需要确定绘图的比例尺。
比例尺通常以“1：X”的形式表示，其中X表示绘图中实际长度与图纸上相应长度之间的比例关系。
比如，如果1cm在图纸上表示实际长度的10cm，那么比例尺就是1：10。
其次，点击CAD界面上的“格式”选项卡，找到比例尺设置的选项。
在CAD的不同版本中，比例尺设置的位置可能略有不同，但一般在“格式”或“视图”等选项中都能找到。
点击比例尺设置选项后，会弹出一个对话框。
在对话框中，我们可以看到已经存在的比例尺选项以及可以自定义的比例尺。
如果我们需要自定义比例尺，可以点击“新建”按钮。
在新建比例尺的对话框中，我们可以设置比例尺的名称、比例关系以及对应的单位。
比例尺的名称可以根据需要进行自定义，比如“1：100”或者“1：50”。
比例关系可以根据实际需求进行输入，比如输入“100”表示1单位长度在图纸上表示100单位长度的意思。
对应的单位可以选择英寸、厘米或其他单位。
设置完比例尺之后，点击对话框中的“确定”按钮，比例尺就会被保存下来。
此时，我们可以在绘图界面的比例尺选项中看到新添加的比例尺选项。
选择所需的比例尺后，CAD会自动根据比例关系来调整绘图的显示。
在绘图的过程中，如果需要更改比例尺，可以重新进入比例尺设置对话框，删除或修改不需要的比例尺选项。
除了以上的设置方法，CAD还提供了一些其他的比例尺设置技巧可以帮助我们更快速地调整绘图比例。
比如，可以使用“拉伸”命令来调整绘图中某一部分的大小，从而实现比例尺的更改。
另外，CAD还支持通过输入具体数值的方式来设置绘图的比例尺。

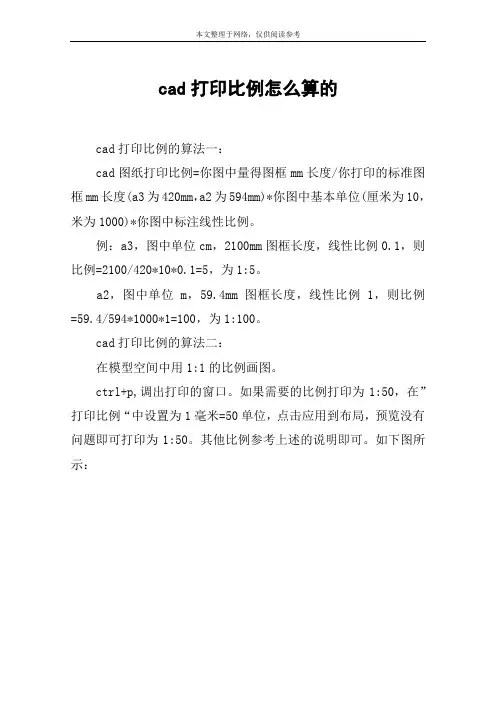

cad打印比例怎么算的
本文整理于网络，仅供阅读参考
cad打印比例怎么算的
cad打印比例的算法一：
cad图纸打印比例=你图中量得图框mm长度/你打印的标准图框mm长度(a3为420mm，a2为594mm)*你图中基本单位(厘米为10，米为1000)*你图中标注线性比例。
例：a3，图中单位cm，2100mm图框长度，线性比例0.1，则比例=2100/420*10*0.1=5，为1:5。
a2，图中单位m，59.4mm图框长度，线性比例1，则比例=59.4/594*1000*1=100，为1:100。
cad打印比例的算法二：
在模型空间中用1:1的比例画图。
ctrl+p,调出打印的窗口。
如果需要的比例打印为1:50，在”打印比例“中设置为1毫米=50单位，点击应用到布局，预览没有问题即可打印为1:50。
其他比例参考上述的说明即可。
如下图所示：。

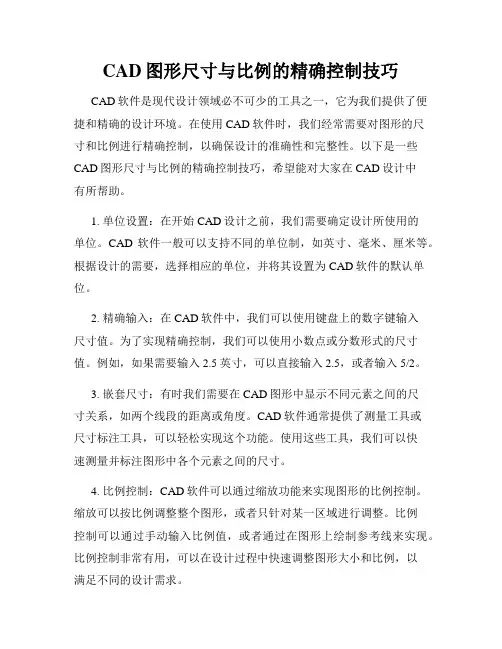

CAD图形尺寸与比例的精确控制技巧
CAD图形尺寸与比例的精确控制技巧CAD软件是现代设计领域必不可少的工具之一，它为我们提供了便捷和精确的设计环境。
在使用CAD软件时，我们经常需要对图形的尺寸和比例进行精确控制，以确保设计的准确性和完整性。
以下是一些CAD图形尺寸与比例的精确控制技巧，希望能对大家在CAD设计中有所帮助。
1. 单位设置：在开始CAD设计之前，我们需要确定设计所使用的单位。
CAD软件一般可以支持不同的单位制，如英寸、毫米、厘米等。
根据设计的需要，选择相应的单位，并将其设置为CAD软件的默认单位。
2. 精确输入：在CAD软件中，我们可以使用键盘上的数字键输入尺寸值。
为了实现精确控制，我们可以使用小数点或分数形式的尺寸值。
例如，如果需要输入2.5英寸，可以直接输入2.5，或者输入5/2。
3. 嵌套尺寸：有时我们需要在CAD图形中显示不同元素之间的尺寸关系，如两个线段的距离或角度。
CAD软件通常提供了测量工具或尺寸标注工具，可以轻松实现这个功能。
使用这些工具，我们可以快速测量并标注图形中各个元素之间的尺寸。
4. 比例控制：CAD软件可以通过缩放功能来实现图形的比例控制。
缩放可以按比例调整整个图形，或者只针对某一区域进行调整。
比例控制可以通过手动输入比例值，或者通过在图形上绘制参考线来实现。
比例控制非常有用，可以在设计过程中快速调整图形大小和比例，以满足不同的设计需求。
5. 基准尺寸：在CAD设计中，基准尺寸非常重要，它们可以作为其他尺寸的标准。
我们可以通过设置基准尺寸，然后根据基准尺寸进行其他尺寸的计算和调整。
设置基准尺寸可以参考建筑平面图的比例，或者根据设计规范和要求进行设置。
6. 尺寸修改：在CAD设计过程中，有时我们需要改变已有图形的尺寸。
CAD软件通常提供了各种修改工具，如移动、缩放、旋转等。
通过使用这些工具，我们可以轻松地调整图形的尺寸和比例，以满足新的设计要求。
7. 尺寸约束：CAD软件通常提供了尺寸约束功能，可以帮助我们在设计过程中保持图形的准确性和连续性。

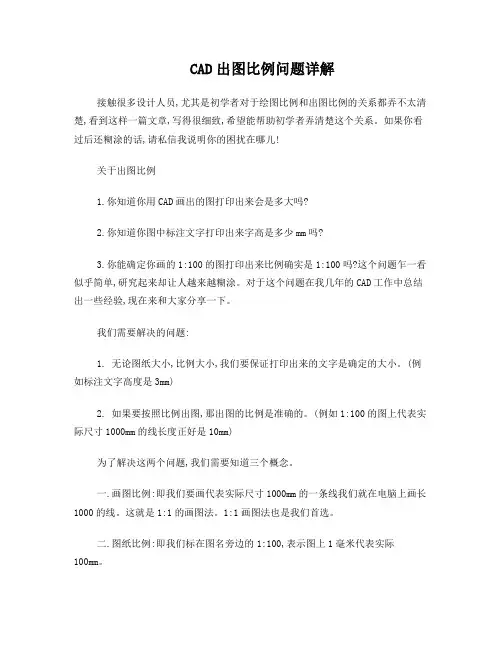

CAD出图比例、标注全局比例设置(经典)
CAD出图比例问题详解接触很多设计人员,尤其是初学者对于绘图比例和出图比例的关系都弄不太清楚,看到这样一篇文章,写得很细致,希望能帮助初学者弄清楚这个关系。
如果你看过后还糊涂的话,请私信我说明你的困扰在哪儿!关于出图比例1.你知道你用CAD画出的图打印出来会是多大吗?2.你知道你图中标注文字打印出来字高是多少mm吗?3.你能确定你画的1:100的图打印出来比例确实是1:100吗?这个问题乍一看似乎简单,研究起来却让人越来越糊涂。
对于这个问题在我几年的CAD工作中总结出一些经验,现在来和大家分享一下。
我们需要解决的问题:1. 无论图纸大小,比例大小,我们要保证打印出来的文字是确定的大小。
(例如标注文字高度是3mm)2. 如果要按照比例出图,那出图的比例是准确的。
(例如1:100的图上代表实际尺寸1000mm的线长度正好是10mm)为了解决这两个问题,我们需要知道三个概念。
一.画图比例:即我们要画代表实际尺寸1000mm的一条线我们就在电脑上画长1000的线。
这就是1:1的画图法。
1:1画图法也是我们首选。
二.图纸比例:即我们标在图名旁边的1:100,表示图上1毫米代表实际100mm。
三.打印比例:即我们将电脑上的长42000×宽29700的一个图框包括里面的图打印在一张420mm×297mm的A3号图纸上,那我们说我们的打印比例是1:100。
为了搞清楚这三个概念之间的关系,我们要把握住一个关键,那就是:“!!!!图纸大小!!!!”很显然,你如果不知道你要将图打在多大的纸上,或者不知道你要打印的这张纸的尺寸,你怎么能知道你打出来的图多大?又怎么知道图上的字多大?对不对?A4图纸的尺寸是210mm×297mm,我们一定要熟记这个数。
因为通过它可以知道其他图纸的尺寸,如果以后忘了,可以找一张A4纸用尺量一下。
A3纸是A4纸的两倍大,即:420mm×297mm。
A2纸是A3纸的两倍大,即420mm×594mm。
CAD按比例出图及设置标注比例的详细教程
声明：1、本文所设计图纸均为随意绘制，不具有实际使用功能；2、考虑适用范围，本文中设计尺寸标注均以毫米为单位；3、为避免某些功能不具有普适性，本文中所使用的CAD版本为2012版，除个人更改系统设置外不涉及其他CAD外挂插件；4、为图方便，本文中所设计样例图纸均为A3大小(420mmx297mm)。
图纸相关的图片可直接打印为A3大小，比例均符合其内容。
5、本文内容按由浅入深分划分，各位可选择需要的部分查看，其中如有更多详情需要了解，将在下一阶段或其他相关问题中进行深入分析。
6、部分观点为作者个人理解，不具有强制性参考价值，如有缺陷，欢迎大神们莅临指导。
************************************************************************* **************************废话说完，开始：第一部分【相关专业可直接跳过】：什么是图纸？为什么图纸需要有比例？个人认为，一份图纸即是一份详细且严谨的说明书，其目的在于将单个专业工作成果进行总结展示，并以此为依据，提供给协作各方进行配合，以期达到共同的目标。
而比例这一特性，就是出于图纸严谨这一特性而产生的。
下面以样例图纸为例，说明比例的含义：点击图片可查看清晰大图图1：图2：图1与图2为同一张桌子在不同比例的A3图纸下的样子，可以看到，在比例由1：5变成1：10后，桌子在图中的大小也变成了原来的1/2。
需要注意的是，图中实体类的图元大小发生了改变，而如标注、说明文字等注释类的图元，其大小却是不变的。
假设一个制作家具的人拿到这份图纸后，不需要任何其他的面对面沟通，他就能够知道，我们需要制作一个方形的桌子，桌子变长均为600毫米，有四条腿，每条腿长550毫米，依靠四条宽高均为50毫米的桌边与桌面相连。
其中，方形这个信息是由图中的实体形状线获得的，而尺寸由图中的尺寸标注上写的数字获取，每个东西分别是什么功能，由图中的说明文字获得解释，一份粗糙的说明书大概就完成了。
CAD比例尺的设置与使用指南
CAD比例尺的设置与使用指南对于使用CAD软件的设计师和工程师来说，比例尺的设置和正确使用是十分重要的。
正确的比例尺可以确保绘图的准确性和可读性，并提高工作效率。
本文将指导你如何在CAD软件中正确设置和使用比例尺。
第一步是设置比例尺。
在绘制图纸之前，我们需要首先确定绘图所需的比例尺。
比例尺通常以分数的形式表示，如1:50、1:100等。
设置比例尺的方法因CAD软件而异，但大致步骤是相似的。
一般来说，你可以通过以下步骤来设置比例尺。
首先，打开CAD软件并创建一个新的绘图文件。
然后，选择绘图单位，例如毫米、厘米或英尺。
接下来，找到比例尺设置的选项。
在AutoCAD中，你可以通过命令行输入SCALE来打开比例尺设置对话框。
在其他CAD软件中，这个选项可能在绘图工具栏或绘图设置对话框中。
在比例尺设置对话框中，你需要输入绘图的实际尺寸和所选比例尺。
例如，如果你的绘图的实际尺寸是1000mm，并且你选择了1:50的比例尺，那么你需要将实际尺寸和比例尺输入对应的字段中。
设置好比例尺后，你可以开始进行绘图了。
在开始绘图之前，你需要明确比例尺的使用方法。
以下是一些建议供你参考。
在进行绘图时，你需要根据比例尺将实际尺寸转换为绘图的尺寸。
例如，如果你的绘图的比例尺是1:50，并且要绘制一个长度为10米的线段，那么你需要将10米转换为对应的绘图尺寸。
计算方法是将10米除以50，得到的结果就是绘图尺寸。
在CAD软件中，你可以使用各种绘图工具来绘制线段、圆形、矩形等几何图形。
在绘制这些图形时，你需要根据实际尺寸和比例尺来确定图形的尺寸。
还有一种常见的情况是在绘图中需要标注尺寸。
在CAD软件中，你可以使用标注工具来标注线段、圆形、矩形等图形的尺寸。
标注工具会自动计算并显示图形的实际尺寸。
在进行绘图和标注时，你需要注意比例尺的准确性。
比例尺的设置和使用都需要仔细检查和核对，以确保绘图的准确性和可读性。
如果发现比例尺不准确，你可以返回比例尺设置对话框进行调整。
cad绘图与打印比例控制套用图框标注命令
CAD绘图与打印比例控制、套用图框、标注命令在绘制图纸完毕后，都要将图纸打印出来，只有当图纸打印出来（白图或硫酸纸晒蓝图）后，才可以认为绘图工作基本完毕（当然还有整理归档等）。
打印时，比例问题不可回避。
打印比例和绘图比例合理，那么最后完成的图纸就清晰美观漂亮。
那么打印比例和绘图比例应该注意些什么呢？一般来说，最终打印的图纸有按照比例和不按照比例两种。
按照比例的一般是施工图；不按照比例的情况有很多，一般有方案文本、过程图、条件图等，最近几年的初步设计（扩初设计）文本也逐渐变成不按照比例，打印成A3大小。
先来看看按照比例打印的施工图。
施工图基本上都是按比例出图的，但是在出图时会有不同的比例设置。
比如说，平立剖一般都是1:100，楼梯间、卫生间是1:50，节点大样是1:20，装修图中的节点大样则可能会有1:10、1:5、1:2等的比例，总图的常用比例是1:500,有时候也会有1:1000、1:2000等。
我接下来以一套包括平立剖面图、楼梯间、卫生间大样和节点大样的常规的建筑施工图来举例说明。
首先，我们一开始绘制的一般都是平面图，这时应该以实际每1MM对应CAD中的每个标准单位1来绘制，接下来的其他立剖面也同样。
这时，有两个地方应该要注意：一是所有的字体基本上都应设置为350高度左右，房间名可稍大些，图纸名称等专用字体高度另定。
二是在进行尺寸标注后，将该尺寸标注的“标注全局比例”设置成100。
其它的设置，按照前文所述。
接下来是1:50比例的楼梯大样和卫生间大样。
在绘制这样的图时，一般先将平面图中的相关部分拷贝到原来图纸旁边，然后删除和剪接掉多余的部分。
接下来要修改一些东西。
一是线性比例，除实线外，其他的如虚线、点划线等都改为原来一半的线性比例；二是字大小、标高大小、轴线号大小，同样的Scale为原来的0.5比例；三是标注设置，将这一部分的所有标注中的“标注全局比例”修改为50。
这样的话，按照1:50的比例打印出来时，各部分的大小尺寸都会比较合适。
CAD中怎样设置打印比例及布局
CAD中怎样设置打印比例及布局
1布局的打印比例：在打印设置里布局的视图比例：打开视口工具栏就可以看到设置的地方了，或在属性窗口里的“其他/ 自定义比例”
2最终打印出来的比例是由页面设置里的比例和视口比例共同决定的
你可以设置好图纸尺寸，打印范围选布局，打印比例1：1。
然后在视口比例中设置你要的比例。
B.(1)命令MV，在新图层上新建窗口，可建多个窗口，这些窗口可以随意移动、删除、拉伸等等（关闭图层可以隐藏窗口边框）；
(2)、命令MS，是在布局空间打开模型空间（非常重要），坐标变成模型空间的坐标，选中要调整打印比例的窗口，输入Z,**XP，**就是比例数，用PAN命令可调整该窗口显示的内容、图形的位置。
其他窗口的打印比例设置与次类似，不同窗口的显示比例可以不同，显示内容也可以自己指定；
(3)、命令PS，转回布局空间（非常重要），开始打印，打印比例按1：1设置；则可输出需要比例的图纸；
(4)、上述“Z,**XP，**就是比例数”要解释一下：1XP表示按作图单位显示；2XP表示按作图单位的2倍显示，如此类推。
注意，与“1X，2X”的区别。
例如：单位是毫米，模型空间作图比例1：1；布局图框比例1：1；布局视口显示比例1/100xp，打印比例1：1，则图纸实际输出为1毫米：100单位的图纸。
CAD(绘图和打印)比例尺
CAD（绘图和打印）比例尺首先要进行cad中的单位设置：打开cad中的“工具-选项-用户系统配置”，（或者在命令行输入：UNITS）在“插入比例”选项卡中进行系统单位的设置，设置成什么单位画出的距离就是什么单位。
（cad的默认单位是毫米（mm））明确了这一点就好说了，你设置的单位是多少那个1就代表多少，比如你设置的单位为毫米（mm），则1代表1毫米；你设置的单位为米（m），则1代表1米（m），一、1:1绘图----1:1打印（1）单位设置为毫米（mm）1:1绘图：一条长为72米的直线，若单位设置为毫米（mm），则需要画72000毫米（mm），则在CAD里画这条直线应输入72000。
1:1打印：标注样式（或者在命令行输入：_dimSTyle）——修改——主单位——比例因子：（1.0000）——确定——置为当前——关闭——文件——绘图输出——打印——打印范围（窗口）——居中打印（选中）——布满图纸（不选）——比例（S）：（1：1）——1毫米=1单位（U）——确定————（则打印出来的图纸，图纸上标注数值尺寸单位为毫米（mm），图上直线长度1毫米=实际1毫米）（2）单位设置为米（m）1:1绘图：一条长为72米的直线，若单位设置为米（m），则需要画72米（m），则在CAD里画这条直线应输入72。
1:1打印：标注样式（或者在命令行输入：_dimSTyle）——修改——主单位——比例因子：（1.0000）——确定——置为当前——关闭——文件——绘图输出——打印——打印范围（窗口）——居中打印（选中）——布满图纸（不选）——比例（S）：（1：1）——1毫米=1单位（U）——确定——————（则打印出来的图纸，图纸上标注数值尺寸单位为米（m），图上直线长度1毫米=实际1米）二、1:1绘图----1:T打印（1）单位设置为毫米（mm）1:1绘图：一条长为72米的直线，若单位设置为毫米（mm），则需要画72000毫米（mm），则在CAD里画这条直线应输入72000。
