满堂红脚手架技术交底
室内满堂红脚手架搭设安全技术交底
目录：
1、室内满堂红脚手架搭设安全技术交底
2、满堂脚手架安全技术交底
3、烟囱、水塔脚手架搭设安全技术交底
全技术交底记录
施工单位:年月日安管表5
工程名称
分部分项工程
室内满堂红脚手架搭设
工种
交底内容：
1、室内满堂脚手架搭设应严格按施工组织设计要求搭投。
2、满堂脚手架的纵、横距不应大于2m。
7) 拆除钢管架应按搭设的反程序进行。拆除的杆件、扣件以安全方式吊下和运走，严禁向下抛掷，避免发生意外、砸伤人员及宽枕板。发现有异常或危险情况时，应立即通知所有架上人员撤离。
8）在拆除过程中，凡已松开连接的杆配件应及时拆除运走，避免误扶和误靠已松脱的连接杆件引起坠落。应做好配合、协调作业，禁止单人进行拆除较重杆件等危险性作业。
15、按规定设置宽度不小于6m的首层双网，以上应不小于3m在脚手架内设兜网。
16、严禁抛掷使用的工具，材料和脚手工具。
17、堆放在脚手架上的材料不能超过所规定的荷载。
18、脚手架的高度如超过40m或采用内脚手架，爬升式操作平台，应进行受力计算，制定保证安全措施。
19、若脚手架高于周围建筑时，应在顶部安设灯示警，雷雨季节必须采取防雷）保护。
8）满堂脚手架不得采用钢、竹混设。
9）脚手架的基础除按规定设置外，必须做好排水处理。
10）不宜采用承插式钢管做底步立杆交错之用。
11）所有扣件紧固力矩，应达到45～55N·m。
12）斜杆接长，不宜采用对接扣件。应采用叠交方式，二只回转扣件接长的二只扣件间隔不少于0.4m。
3) 拆架前，应有现场施工负责人批准手续，拆架子时必须有专人指挥，做到上下呼应，动作协调。
4) 拆除顺序应是后搭设的部件先拆，先搭设的部件后拆，严禁采用推倒或拉倒的拆除做法。
满堂红脚手架技术交底
1、钢管脚手架的立柱，应置于坚实的地基上，立柱钢管加垫座，坚实的厚木块垫好，（木垫不适宜高层建筑）宜加扫地杆牵系牢固。
2、脚手架的立柱要求垂直，其中转角立柱的垂直误差不得超过0.5%，其中立柱不得超过1%，外脚手架立柱间距不得大于1.5米，纵向的水平钢管的垂直间距不大于1.5米,并要用构件联结,拧紧螺栓,承重的纵向水平杆,必须支承于横杆之上,禁用不合格材料。
5、采用的钢管规格尽量要做到统一，不同规格的钢管应分类堆放，分别使用，钢管外径宜用51毫米，壁厚3-4毫米，管壁厚度小于3毫米的钢管，不宜做立柱和横杆。
技术负责人：交底人：接交人：
3、脚手架两端转角处，每隔6-7根立柱，应设剪刀撑，剪刀撑与地面的夹角不大于60度，建筑物锚固点，横向每隔4米设一锚固点，必须与建筑物锚固点拉结牢固。
4、走桥上必须满铺脚手板，不得留有空隙和探头板，加踢脚板，所有铺板应用铁丝绑扎牢固，上料斜道坡度不得大于1：3，宽度不得小于1.5米,上人斜桥坡度不得大于1:2,防滑条间距以30厘米为宜,但不得大于35厘米。
技术交底记录
施工单位：
太原市第一建筑工程集团有限公司
2012年月日
编号：
工程名称
太原科技大学礼堂改造工程
交底部位
基础
共
1Байду номын сангаас
页
第
1
页
交底内容：满堂红脚手架技术交底
一、施工准备
1、检查钢管是否有严重锈蚀、弯曲、压扁、损伤和裂纹管壁厚度是否足够。钢管上严禁打孔。扣件脆裂、变形、滑丝等有不合格。
2、持证上岗人员个体防护充分准备，安全帽、安全带等必须配备。有疾病不适于高空作业者一律不得上脚手架作业。

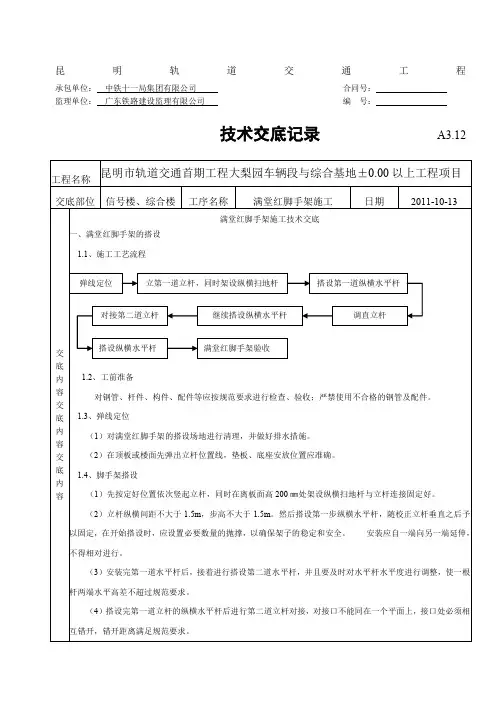

满堂红脚手架施工技术交底
承包单位：中铁十一局集团有限公司合同号：监理单位：广东铁路建设监理有限公司编号：技术交底记录A3.12工程名称昆明市轨道交通首期工程大梨园车辆段与综合基地±0.00以上工程项目交底部位信号楼、综合楼工序名称满堂红脚手架施工日期2011-10-13交底内容交底内容交底内容满堂红脚手架施工技术交底一、满堂红脚手架的搭设1.1、施工工艺流程1.2、工前准备对钢管、杆件、构件、配件等应按规范要求进行检查、验收；严禁使用不合格的钢管及配件。
1.3、弹线定位（1）对满堂红脚手架的搭设场地进行清理，并做好排水措施。
（2）在顶板或楼面先弹出立杆位置线，垫板、底座安放位置应准确。
1.4、脚手架搭设（1）先按定好位置依次竖起立杆，同时在离板面高200㎜处架设纵横扫地杆与立杆连接固定好。
（2）立杆纵横间距不大于1.5m，步高不大于1.5m。
然后搭设第一步纵横水平杆，随校正立杆垂直之后予以固定，在开始搭设时，应设置必要数量的抛撑，以确保架子的稳定和安全。
安装应自一端向另一端延伸，不得相对进行。
（3）安装完第一道水平杆后，接着进行搭设第二道水平杆，并且要及时对水平杆水平度进行调整，使一根杆两端水平高差不超过规范要求。
（4）搭设完第一道立杆的纵横水平杆后进行第二道立杆对接，对接口不能同在一个平面上，接口处必须相互错开，错开距离满足规范要求。
弹线定位立第一道立杆，同时架设纵横扫地杆搭设第一道纵横水平杆调直立杆继续搭设纵横水平杆对接第二道立杆搭设纵横水平杆满堂红脚手架验收承包单位：中铁十一局集团有限公司合同号：监理单位：广东铁路建设监理有限公司编号：技术交底记录A3.12昆明市轨道交通首期工程大梨园车辆段与综合基地±0.00以上工程项目工程名称交底部位信号楼、综合楼工序名称满堂红脚手架施工日期2011-10-13 （5）立杆对接后要马上搭设纵横水平杆，并随着校正立杆，并继续向上搭设。
（6）剪刀撑应随搭升的架子一起及时设置。
满堂红脚手架技术交底
（１）满堂红脚手架的搭设几何尺寸：
立杆距离：0.85m，0.8m；
横杆步距：1.5m；
（2）立杆用根据现场钢管长度采用对接，接头交错设置，接头错开间距不小于500mm。
（3）纵向水平横杆通长设置，两根杆间采用对接或搭接，搭接长度不小于1m，并等距设置3个旋转扣件固定。
（4）满堂架模板支架四边与中间每隔四排支架立杆设置一道纵向剪刀撑，剪刀撑连续设置到顶。
四、质量保证
4.1构配件允许偏差（详见下表）
4.2脚手架搭设的允许偏差和检验方法（详见下表）
五、安全管理
1、材质及其使用的安全技术措施
1.1扣件的紧固程度应在45N.m，并不大于65N.m对接扣件的抗拉承载力为3KN。扣件上螺栓保持适当的按照程度。对接扣件安装时其开口应向内，以防进雨水，直接扣件安装时开口不得向下，以保证安全。
一、概况：
1#综合楼为框架结构，框架梁、楼板采用满堂红脚手架支撑。
二、作业条件
1、搭设范围内的障碍物已清理完毕。
2、所用材料已经过检查并满足要求。
3、架子工的有效证件齐全，且必须通过体检，身体健康能适合搭设架子工作。
三、脚手架的搭设
（一）满堂红脚手架：
1、基础：满堂红脚手架基础必须夯实，立杆下垫通长5cm厚木脚手板。
1.2各杆件端头伸出扣件盖板边缘的长度不应小于100mm。
1.3钢管有严重锈蚀、压扁或裂纹的不得使用。禁止使用有脆裂、变形、滑丝等现象的扣件。
1.4外脚手架严禁钢竹、钢木混搭，禁止扣件、绳索、铁丝、竹篾、塑料混用。
1.5严禁将外径48mm与51mm的钢管混合使用。
2、人员要求：
2.1、脚手架搭设人员必须是经过国家现行标准《特种作业人员安全技术考核管理规则》考核合格的专业架子工。上岗人员应定期体检，体检合格者方可发上岗证。
满堂红脚手架安全技术交底模板
一、工程名称：____________________二、施工单位：____________________三、建设单位：____________________四、分项工程名称：____________________五、作业单位：____________________六、交底部门：____________________七、交底人：____________________八、施工期限：____________________九、接受交底班组或员工签名：____________________一、交底内容：1. 安全注意事项：- 作业人员必须穿戴好个人防护用品，如安全帽、安全带、防滑鞋等。
- 高空作业人员必须系好安全带，并确保安全带正确佩戴、高挂低用。
- 拆除脚手架前，四周应设围栏或警示标志，并在交通要道设专人监护，禁止无关人员进入。
- 严格遵守拆除顺序，不得擅自更改拆除方案。
2. 满堂红脚手架搭设要求：- 承重的满堂红脚手架，立杆的纵、横向间距不得大于1.5米。
纵向水平杆（顺水杆）每步间距不得大于1.4米，檩杆间距不得超过750毫米。
- 操作层应满铺竹笆，如必须留空洞，应设围栏保护。
- 立杆底部应夯实，设置垫板，确保稳固。
3. 满堂红脚手架拆除要求：- 拆除脚手架前，四周应设围栏或警示标志，并在交通要道设专人监护，禁止无关人员进入。
- 严格按照拆除顺序进行，不得擅自更改拆除方案。
- 拆除过程中，注意保护周围设施，防止损坏。
4. 登高措施：- 满堂红脚手架应设登高措施，保证操作人员上下安全。
- 登高时，操作人员必须佩戴安全带，并确保安全带正确佩戴、高挂低用。
5. 防护措施：- 大型条形内脚手架，操作步层两侧，应设防护栏杆保护。
- 满堂红脚手架步距，应控制在2米内，必须高于2米时，应有技术措施保护。
- 满堂红脚手架的稳固，应采用斜杆（剪刀撑）保护。
6. 其他注意事项：- 施工用电必须由专业电工负责，电工作业持证上岗。
桥梁工程满堂红脚手架施工技术交底╱内蒙古╱附图
施工技术交底记录施管表5年月日工程名称呼伦路跨小黑河桥分部工程满堂红脚手架施工分项工程名称满堂红脚手架施工技术交底交底内容：一、工程概况本工程位于内蒙古自治区首府呼和浩特市呼伦路与小黑河交叉处。
设计范围为呼伦路跨小黑河、南、北滨河路桥梁以及两侧桥接坡。
桥长总长420m，跨径布置为14x30=420m。
每幅桥箱梁采用单箱四室截面，箱梁高1.8m，箱梁宽20.67m，两侧挑臂各2.87m，边腹板稍向外倾斜，与挑臂采用R=1.0m的圆弧衔接，箱梁底板宽14.03m，箱梁设置横坡，顶、底板平行，箱梁横坡为2.0%。
挑臂端部高度0.2m，梁体跨中截面顶板厚0.22m，底板厚0.22m,腹板厚0.4m。
支点截面顶板厚0.22m，底板厚0.4m，腹板厚0.6m。
结构纵梁设置纵向预应力，横梁设置横向预应力，预应力钢束采用高强度低松弛的钢绞线，公称直径15.2mm，桥面板横向采用普通钢筋混凝土结构。
箱梁采用支架现浇的施工方法。
支架搭设高度：Pm01轴~ Pm02轴、Pm12轴~ Pm13轴支架搭设高度为6.8m；Pm02轴~ Pm03轴、Pm06轴~ Pm07轴、Pm13轴~ Pm14轴支架搭设高度为7.3m；Pm03轴~ Pm04轴支架搭设高度为9.3m；Pm04轴~ Pm05轴支架搭设高度为7.8m；Pm05轴~ Pm06轴支架搭设高度为5.39m；Pm07轴~ Pm8轴支架搭设高度为9.48m；Pm8轴~ Pm12轴支架搭设高度为10.3m。
Pm14轴~ Pm15轴支架搭设高度为6.3m二、满堂支架施工1、满堂支架施工工艺流程满堂支架施工工艺流程图2.满堂支架设计本支架采用碗扣式满堂脚手架，其结构形式如下：一般底板纵、横向立杆间距为90cm ，梁端及中隔梁下加密至60×60cm 。
腹板处为60×90cm ，翼缘板为120×90cm 。
在高度方向每间隔1.2m 设置一排纵、横向联接脚手钢管，使所有立杆联成整体，为确保支架的整体稳定性，在每四排横向立杆和每四排横向立杆各设置一道剪刀撑。
满堂红脚手架-安全技术交底
满堂红脚手架:安全技术交底
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
满堂红脚手架:安全技术交底之相关制度和职责，工程名称:施工单位建设单位分项工程名称作业部位交底部门交底人施工期限年月日至年月日接受交底班组或员工签名:交底内容:1.承重的满堂红架子,立杆纵向、横向间距不得大于l5...
工程名称:施工单位建设单位分项工程名称作业部位交底部门交底人施工期限年月日至年月日接受交底班组或员工签名: 交底内容: 1.承重的满堂红架子,立杆纵向、横向间距不得大于l 5m。
顺水杆每步闻隔不得大于1.4m,檩杆间距不得大于75cm。
脚手板应铺严、铺齐。
立杆底部必须夯实、垫板。
2.装修用满堂红架子,立杆纵向、横向间距不得超过2m。
靠墙的立杆应距墙面50--60cm,顺水杆每步间隔不得大于l 7m.檩杆间距不得大于lm。
搭设高度在6m以内的,可以花铺脚手板,两块脚手板之间间距应小于20cm,板头必须用12--13号双股铁丝绑牢。
搭设高度超过6m时,必须满铺脚手板。
3.满堂红架子的四角必须绑抱角戗,戗杆与地面夹角应为45。
--60。
中间每四排立杆应设一个剪刀撑,一直到顶。
每隔两步,横向相隔四根立杆必须绑一道拉杆。
4.封顶架子立杆应绑双扣。
立杆不得露出杆头,封顶处一根接杆应大头向上,运料应预留井口。
井口四周应设护身栏或加盖板,下方支搭防护层。
上人孔洞处应设爬梯。
爬梯步距不得大于30cm。
补充作业指导内容: 库房管理员岗位职责仓库保管员岗位职责仓库管理员岗位职责
感谢阅读，欢迎大家下载使用！。
满堂红脚手架安全技术交底
满堂红脚手架安全技术交底背景在建设工程中，脚手架是建筑作业中最重要的工具之一。
脚手架的搭设和使用对工人的安全和建筑质量有着很大的影响。
因此，在搭建脚手架前，必须对脚手架的安全技术交底，以确保工作的顺利和安全。
目标本文的目标是向工人们介绍满堂红脚手架的安全技术交底，包括脚手架搭设、脚手架使用、脚手架拆除等方面。
脚手架搭设脚手架的选材和搭设脚手架的选材脚手架的选材应根据工地的实际情况选择适合的材料。
常用材料有钢管和铝合金等。
但是，在选择材料时，一定要考虑到脚手架的承重和稳定性。
脚手架的搭设在搭设脚手架时，要根据工地的实际情况进行计算。
调整脚手架的高度和位置，确保脚手架的稳定性和承重能力。
脚手架搭设的准备工作工具和设备在搭设脚手架前，需要准备一些工具和设备，包括足够数量的钢管、龙门架、扣件、板材、安全带、安全帽等。
安全措施在搭设脚手架时，必须严格按照安全要求进行。
工作人员要戴上安全帽，穿好安全鞋，确保人身安全。
同时，还要将脚手架搭设在平稳的地面上，确保架体不会因为地势不平稳而发生倾斜。
脚手架使用脚手架的使用方法在使用脚手架时，工作人员需要注意以下事项：必须坚固脚手架必须坚固，才能保证人员和物品的安全。
脚手架必须按照规定承重范围和搭设高度来使用，避免超载和高空作业等危险行为。
必须保持整洁在使用脚手架时，必须保持脚手架的整洁。
要时刻清理杂物和碎石，防止滑倒和绊倒。
必须加固在使用脚手架时，必须加强脚手架的稳定性。
可以使用加固板等装置，增加脚手架的重心和支撑面积。
脚手架的检查和维护在使用脚手架时，必须定期检查和维护。
检查脚手架的承重、稳定性和安全带等，确保脚手架的正常使用。
脚手架拆除脚手架拆除的步骤在拆除脚手架时，必须按照规定步骤进行，避免破坏建筑物和安全事故。
脚手架的清理在拆除脚手架前，必须清理脚手架上的杂物和碎石等物品，防止它们掉落到地面上，影响周围人员的安全。
脚手架的拆卸脚手架的拆卸需要进行方案制定，确保不会影响建筑物的结构和安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
技术交底记录
脚手架立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延
长两跨与立杆固定，高低差不应大于 1m。
靠边坡上方的立杆轴线到边坡的距离不应小于500mm。
（见下图）
（2）扫地杆设置：
脚手架必须设置纵、横向扫地杆。
纵向扫地杆应采用直角扣件固定在距钢管底端不大于200mm 处的立杆上。
横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
扫地杆在端头与立杆交接处伸出扣件长度不小于10cm。
（3）水平杆的构造应符合下列规定：
水平杆应设置在立杆内侧，单根杆长度不应小于3 跨；纵向水平杆接长应采用对接扣件连接或搭接，并应符合下列规定：
1）两根相邻纵向水平杆的接头不应设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不应大于立杆间距的1/3。
2）搭接长度不应小于1m，应等间距设置3 个旋转扣件固定；端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。
（4）剪刀撑的搭设要求：
1）在架体外侧周边及内部纵、横向每5m～8m，应由底至顶设置连续竖向剪刀撑，剪刀撑宽度应为5m～8m。
2）在竖向剪刀撑顶部交点平面应设置连续水平剪刀撑。
第一类梁支撑详图：
第二类梁支撑详图：
四、架子的验收、使用及管理
1、架体的验收、使用：
（1）把好验收关。
搭设过程中的架子，每搭设一个施工层高度必须由项目技
术负责人组织技术、安全人员与搭设班组共同进行检查，符合要求后，方可
上人使用。
架子未经检查、验收，除架子工外，严禁其他人员攀登。
验收合
格的架子任何人不得擅自拆改，需局部拆改时，要经负责人同意，由架子工
操作。
（2）工程的施工负责人，必须按架子方案的要求，拟定书面操作要求，向班组进行安全技术交底，班组必须严格按操作要求和安全技术交底施工。
（3）使用按2.5KN/m²考虑，因此架子上不准堆放成批材料，零星材料可适当堆放。
（4）保证高处作业人员的安全。
（资料素材和资料部分来自网络，供参考。
可复制、编制，期待你的好评与关注）。
