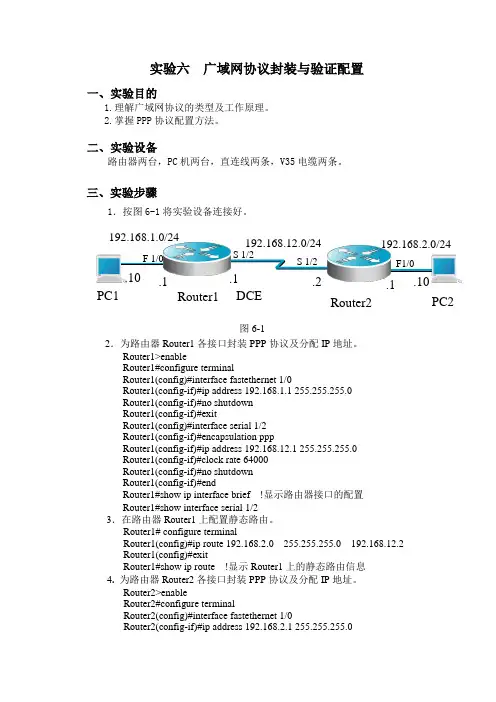

实验六  广域网协议封装与验证配置

实验六 广域网协议封装与验证配置一、实验目的1.理解广域网协议的类型及工作原理。

2.掌握PPP 协议配置方法。

二、实验设备路由器两台,PC 机两台,直连线两条,V35电缆两条。

三、实验步骤1.按图6-1将实验设备连接好。

图6-12.为路由器Router1各接口封装PPP 协议及分配IP 地址。

Router1>enableRouter1#configure terminalRouter1(config)#interface fastethernet 1/0Router1(config-if)#ip address 192.168.1.1 255.255.255.0 Router1(config-if)#no shutdownRouter1(config-if)#exitRouter1(config)#interface serial 1/2Router1(config-if)#encapsulation pppRouter1(config-if)#ip address 192.168.12.1 255.255.255.0 Router1(config-if)#clock rate 64000Router1(config-if)#no shutdownRouter1(config-if)#endRouter1#show ip interface brief !显示路由器接口的配置 Router1#show interface serial 1/23.在路由器Router1上配置静态路由。

Router1# configure terminalRouter1(config)#ip route 192.168.2.0 255.255.255.0 192.168.12.2 Router1(config)#exitRouter1#show ip route !显示Router1上的静态路由信息4. 为路由器Router2各接口封装PPP 协议及分配IP 地址。

jw3

jw3

广州大学学生实验报告开课学院及实验室: 2015年 6月日学院机电年级、专业、班姓名学号实验课程名称计算机网络成绩实验项目名称实验三路由器配置实验指导老师黄高飞一.实验目的1、了解路由器的硬件组成和软件结构2、掌握路由器的基本配置和升级3、掌握静态路由协议的配置4、掌握RIP 动态路由协议的配置5、掌握OSPF 动态路由协议的配置6、掌握广域网协议的配置二.实验原理路由器是工作在网络层的网络设备,其核心功能是转发IP 数据报。

路由器转发IP 数据报的流程可以概括为:从接口1 接收到一个帧,此帧经过接口1 的处理之后去掉帧头和帧尾,得到IP 数据报交至网络层,路由器再根据此IP 数据报的目的IP 地址查找目的网络,从而得到相应的下一跳,最后把IP 数据报交到下一站所对应的的接口2,由接口2 把IP 数据报封装成帧转发出去。

网络设备中,只有共享式集线器和工作组级交换机不需进行配置就可使用,也就是即插即用;大多数网络设备必须正确设置一些参数后,才能正常运行。

换而言之,则是网络设备只有在配置了相应的参数后,其相应功能才能正常发挥。

网络设备中参数的多少,依该设备的功能多少而定,即功能越多,则参数也就越多。

这些参数之间有着相对的独立性。

路由器就是属于这一类设备。

普通路由器至少有局域网口、广域网口和Console 口(控制台端口)。

局域网口包括有以太网口(Ethernet Interface 或E 口,又或者是Fast Ethernet Interface 或F 口)、ATM 端口、FDDI 端口等多种与局域网相连的端口,不同的路由器型号、品牌,其局域网口的类型也不尽相同,有的路由器上的网口也可一根据用户的需要而定购。

广域网口(WAN 口,有的路由器上称为Serial Interface 或S 口)的通信速率有2、4、8Mbps 等多种速率,从今后的发展来看,其速率还将会大幅度提高。

广域网口一般通过V.35 与基带调制解调器通过电信通讯线路(如DDN 数字专用线路)再与连接另一路由器的基带调制解调器相连,从而形成点对点连接。

计算机网络应用项目实训-广域网互连路由配置实验

计算机网络应用项目实训-广域网互连路由配置实验

计算机网络应用项目实训-广域 网互连路由配置实验


———————————————————————————————— 作者: ———————————————————————————————— 日期:


《计算机网络应用项目实训》实验报告书
班级:
姓名:
学号:
课程名称
计算机网络应 用项目实训
实验项目
指导教师
成绩
一、实验目的
(1)掌握路由器增加接口模块的过程;
(2)掌握路由器串行接口配置过程;
(3)掌握 PPP 建立点对点链路过程;
(4)掌握 RIP 建立动态路由过程。


实验项目类型
广域网互连路由器配 置实验
验 证
演 示
综 合
设 计
其 他

二、实验设备及环境
(1)实验设备:安装有 5.3 及以上版本的 PT 模拟器。

(2)实验环境: 网络结构图如下:
三、实验要求
如上图所示,对路由器 R1 和 R2 进行相应的配置,配置串行接口封装格式 PPP 帧及身份鉴别协议 CHAP,成功建立 PPP 链路。

对路由器进行 RIP 配置, 成功完成 网络路由的配置。

四、实验内容
1 路由器 R1 命令行配置过程如下:


2 路由器 R1 路由表如下:


3 路由器 R2 命令行配置过程如下:


4 路由器 R2 路由表如下:


五、教师评语:
教师签名 年月日







广域网协议配置

广域网协议配置

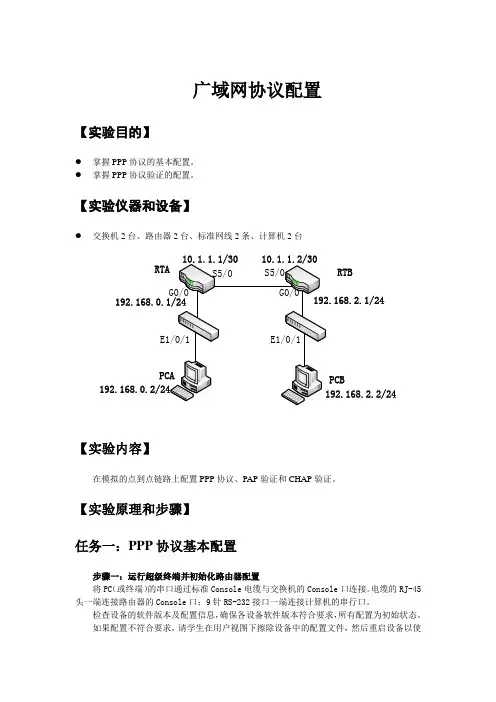

广域网协议配置【实验目的】●掌握PPP协议的基本配置。

●掌握PPP协议验证的配置。

【实验仪器和设备】●交换机2台、路由器2台、标准网线2条、计算机2台RTBPCB【实验内容】在模拟的点到点链路上配置PPP协议、PAP验证和CHAP验证。

【实验原理和步骤】任务一:PPP协议基本配置步骤一:运行超级终端并初始化路由器配置将PC(或终端)的串口通过标准Console电缆与交换机的Console口连接。

电缆的RJ-45头一端连接路由器的Console口;9针RS-232接口一端连接计算机的串行口。

检查设备的软件版本及配置信息,确保各设备软件版本符合要求,所有配置为初始状态。

如果配置不符合要求,请学生在用户视图下擦除设备中的配置文件,然后重启设备以使系统采用缺省的配置参数进行初始化。

步骤二:依据规划建立两台路由器之间的物理连接将两台路由器的S1/0接口通过V35电缆连接,然后在RTA上执行命令display interfaceserial5/0,根据其输出信息可以看到:Serial5/0 current state: up Line protocol current state: upLink layer protocol is: ppp在RTB上执行同样的命令并查看如上信息,通过如上输出信息可以得知,路由器串口默认的链路层封装协议是ppp。

步骤三:配置路由器广域网接口IP地址在RTA上配置广域网接口S5/0的IP地址。

请补充完整的配置命令:[RTA]interface Serial 5/0[RTA-Serial5/0] ip address 10.1.1.1 30 在RTB上也完成广域网接口IP地址配置。

在RTA的S5/0接口模式下,执行命令display this,可以看到:interface Serial5/0link-protocol pppip address 10.1.1.1 32 ,根据此信息检查并核实配置的正确性。

《计算机网络》局域网协议的设置

《计算机网络》局域网协议的设置

实验6 局域网协议的设置7.1实验背景知识要实现网络间的正常通信就必须选择合适的通信协议,否则就会造成网络的接入速度太慢,工作不稳定,甚至根本无法接通。

这些不同协议的选择又要根据不同的操作系统而定,因为不同的操作系统使用的网络通信协议可能不同。

目前常见的通信协议主要有:NetBEUI、IPX/SPX、NWLink、TCP/IP。

在这几种协议中用得最多、最为复杂的当然还是TCP/IP协议,最为简单的是NetBEUI协议,它简单得不需要任何设置即可成功配置。

在这些协议中,并不需要全部在一个系统中安装,具体要安装哪些,一方面受所使用的操作系统限制,另外也要根据具体的网络环境而定。

7.1.1 NetBIOSNetBIOS是一种最传统的名称解析服务(或称“NetBIOS协议”)。

NetBIOS名称空间是单层的,这意味着在一个网络内只能使用一次该名称。

这些名称是在计算机启动、服务开始或用户登录时动态注册的。

NetBIOS名称可以注册为唯一名称或组名。

在较早版本的Windows NT中,所有网络服务都只使用NetBIOS名称注册。

而对于Windows 2000以后的系统,绝大多数网络服务都将在DNS中注册,而且以前的网络命令行应用程序(如各种net命令)也使用NetBIOS名称来访问这些服务。

其他基于NetBIOS的计算机(如Windows for Workgroups、LAN Manager和LAN Manager for UNIX主机)也使用NetBIOS名称。

在Windows 2000之前,所有基于MS-DOS和Windows的操作系统都需要NetBIOS命名接口来支持网络功能。

在Windows 2000发布之后,计算机的网络连接就不再需要对NetBIOS命名接口的支持,因为在Windows 2000以后系统中,NetBIOS协议已集成到了TCP/IP协议中,原来NetBIOS协议的功能也就可以由TCP/IP协议完成了。

DN06 广域网协议原理及配置

DN06 广域网协议原理及配置

故障之一:链路始终不能转为Up状态

PPP验证参数配置不正确
故障之二:物理链路不能转为Up状态
show
interface serial number命令来查看接口状态
X.25协议概述
X.25
DTE DCE
X.25
公共网
DCE
X.25
DTE

X.25 协议是数据终端设备(DTE)和数据电路终接设备(DCE) 之间的接口规程。

encapsulation hdlc
设置存活时间以探寻链路及对端路由器的
工作状况

keepalive time
PPP协议简介
PSTN/ ISDN
接入服务器
PPP 封装

PPP协议是在SLIP的基础上发展起来的 PPP协议是数据链路层协议,位于第二层 物理层可以是同步电路或异步电路
PPP的组成
向分组层通知链路层的状态
X.25的配置
配置X.25工作模式

encapsulation x25 [[ dte|dce ] | [ bfe|cisco-compatible|ddn|ietf ]]
配置X.121地址

x25 address x.121-address
创建协议地址到X.121地址的映射
X.25的虚电路
统计时分复用
SVC(交换虚电路)和PVC(永久虚电路)
一个接口最多可以配置4095条虚电路
X.25的链路层协议LAPB
链路层的主要功能如下:
在DTE和DCE之间有效地传输数据 确保接收器和发送器之间信息的同步 检测和纠正传输中产生的差错
识别并向高层协议报告规程性错误

广域网协议

广域网协议

Chapter11 Wide Area Networking ProtocolsIntroduction to Wide Area NetworksWAN是覆盖地理范围相对较为广阔的数据通信网络,它一般是利用公共载体(比如电信公司)提供的设备进行传输.WAN技术运行在OSI的最下3层广域网(Wide Area Network,WAN)的一些术语1.客户前端设备(customer premises equipment,CPE):位于用户(subscriber)前端,用户所拥有的设备2.分界点(demarcation point):服务提供商(service provider,SP)和CPE的分隔点,一般位于电信(telecommunication)机房,由电信公司所拥有.用户这边连接到CSU/DSU或者ISDN接口来扩展延伸分界点3.本地回路(local loop):把分界点连接到1个叫做central office(CO)的交换机房4.CO:连接用户到服务商交换环境网络的点,有时候CO也叫做point of presence(POP)5.toll network:Internet service provider(ISP)拥有,各种网络设备资源集合的网络WAN Connection TypesWAN连接的一些类型,如下图:如图:1为租用线路,有时候也叫专线或点对点连接.预先布置好的通信路径,该路径从客户端通过电信公司的网络连接到远程网络.因为这样的通信线路通常是通过从电信公司租用而来,所以就叫做租用线路.这样线路方式一般由带宽和距离来定价,价格相对其他技术比如帧中继(Frame Relay)更为昂贵.速度可以达到45Mbps,一般使用HDLC和PPP的封装格式2为电路交换型,这样的方式是连接只在有数据需要传输的时候才进行连接,通信完成后终止连接.这个和日常中打电话的过程很相似.一般用于对带宽要求过低的数据传输.例子有综合业务数字网络(Integrated Service Digital Network,ISDN).router向远程站点发送数据时,交换线路用远程网络的线路号进行启动.对于ISDN,实际情况为拨远程ISDN线路的电话号码.当2个网络连接并验证以后,就开始传输数据,数据传输完成,连接终止,如下图:3为包交换(或者翻译为分组交换),用户共享电信公司资源,成本较低.在这样的网络中,网络连接电信公司网络,许多客户共享电信公司网络.然后电信公司在客户站点之间建立虚拟线路,数据包通过网络进行传输.这类例子有帧中继,ATM,X.25等.速度可以从56Kpbs达到T3的45Mbps,如下图:WAN SupportWAN的一些技术:1.帧中继(Frame Relay):一种包交换的技术,高性能,运行在OSI的最下2层即物理层和数据链路层.它其实是X.25技术的简化版本,省略了X.25技术的一些功能比如窗口技术和数据重发功能,这是因为帧中继工作在性能更好的WAN设备上;而且它比X.25有更好的传输效率,速度可以从64Kbps达到T3的45Mbps.它还提供带宽的动态分配和拥塞控制功能2.ISDN:ISDN是1种在已有的电话线路上传输语音和数据等数字服务.如果你对那种传统的拨号(dial-up)上网的速度感到不满的时候,你可以使用ISDN的方式.ISDN也可作为比如帧中继或者T1连接的备份连接3.平衡链路访问过程(Link Access Procedure,Balanced,LAPB):工作在OSI参考模型的数据链路层,是1种面向连接的协议,一般和X.25技术一起进行数据传输.因为它有严格的窗口和超时功能,所以使得代价很高4.高级数据链路控制(High-Level Data-Link Control,HDLC):这个是由IBM创建的同步数据链路控制(Synchronous Data Link Control,SDLC)衍生而来的.工作在OSI参考模型的数据链路层.相比LAPB,HDLC成本较低.HDLC不会把多种网络层的协议封装在同1个连接上.各个厂商的HDLC都有他自己鉴定网络层协议的方式,所以各个厂商的HDLC是不同的,私有化的5.点对点协议(Point-to-Point Protocol,PPP):1种工业标准(industry-standard)协议.因为各个厂商的HDLC私有,所以PPP可以用在不同厂商的设备之间的连接.PPP使用网络控制协议(Network Control Protocol,NCP)来验证上层的OSI参考模型的网络层协议6.异步传输模式(Asynchronous Transfer Mode,ATM):国际电信联盟电信标准委员会(ITU-T)制定的信元(cell)中继续标准.ATM使用固定长度的53字节长的信元方式进行传输,ATM网络的面向连接的Cabling the Wide Area NetworkCisco的串行连接支持几乎所有类型的WAN服务.HDLC,PPP和帧中继使用相同的物理层定义的接口,但是和ISDN的不一样.我们先来回顾下router的接口类型:1.局域网接口常见的以太网接口主要有AUI,BNC和RJ-45接口,还有FDDI,ATM,千兆以太网等都有相应的网络接口,下面分别介绍主要的几种局域网接口(1).AUI接口AUI接口它就是用来与粗同轴电缆连接的接口,它是一种D型15针接口,这在令牌环网或总线型网络中是一种比较常见的接口之一.router可通过粗同轴电缆收发器实现与10Base-5网络的连接.但更多的则是借助于外接的收发转发器(AUI-to-RJ-45),实现与10Base-T以太网络的连接.当然,也可借助于其他类型的收发转发器实现与细同轴电缆(10Base-2)或光缆(10Base-F)的连接.AUI接口示意图如图所示(2).RJ-45接口RJ-45接口是我们最常见的接口了,它是我们常见的双绞线以太网接口.因为在快速以太网中也主要采用双绞线作为传输介质,所以根据接口的通信速率不同RJ-45接口又可分为10Base-T网RJ-45接口和100Base-TX网RJ-45接口两类.其中,10Base-T网的RJ-45 接口在router中通常是标识为ETH,而100Base-TX 网的RJ-45接口则通常标识为10/100bTX.如下图所示为10Base-T 网RJ-45接口:而下图所示的为10/100Base-TX网RJ-45接口.其实这两种RJ-45接口仅就接口本身而言是完全一样的,但接口中对应的网络电路结构是不同的,所以也不能随便接:(3).SC接口SC接口也就是我们常说的光纤接口,它是用于与光纤的连接.光纤接口通常是不直接用光纤连接至工作站,而是通过光纤连接到快速以太网或千兆以太网等具有光纤接口的switch.这种接口一般在高档router才具有,如图所示:2.广域网接口在上面就讲过,router不仅能实现局域网之间连接,更重要的应用还是在于局域网与广域网、广域网与广域网之间的连接.但是因为广域网规模大,网络环境复杂,所以也就决定了router用于连接广域网的接口的速率要求非常高,在以太网中一般都要求在100Mbps快速以太网以上.下面介绍几种常见的广域网接口(1.)RJ-45接口利用RJ-45接口也可以建立广域网与局域网VLAN之间,以及与远程网络或Internet的连接.如果使用router为不同VLAN提供路由时,可以直接利用双绞线连接至不同的VLAN接口.但要注意这里的RJ-45接口所连接的网络一般就不太可有是10Base-T这种了,一般都是100Mbps快速以太网以上.如果必须通过光纤连接至远程网络,或连接的是其他类型的接口时,则需要借助于收发转发器才能实现彼此之间的连接.如图所示:2.AUI接口AUI接口我们在局域网中也讲过,它是用于与粗同轴电缆连接的网络接口,其实AUI接口也被常用于与广域网的连接,但是这种接口类型在广域网应用得比较少.在Cisco 2600系列router 上,提供了AUI与RJ-45两个广域网连接接口,如图:(3).高速同步串口在router的广域网连接中,应用最多的接口还要算高速同步串口(Serial)了.如图:这种接口主要是用于连接目前应用非常广泛的DDN,帧中继,X.25,PSTN等网络连接模式.在企业网之间有时也通过DDN或X.25等广域网连接技术进行专线连接.这种同步接口一般要求速率非常高,因为一般来说通过这种接口所连接的网络的两端都要求实时同步(4)异步串口异步串口主要是应用于Modem或Modem池的连接,如图8所示.它主要用于实现远程计算机通过公用电话网拨入网络.这种异步接口相对于上面介绍的同步接口来说在速率上要求就松许多,因为它并不要求网络的两端保持实时同步,只要求能连续即可,主要是因为这种接口所连接的通信方式速率较低.如图:(5).ISDN BRI接口因ISDN这种互联网接入方式连接速度上有它独特的一面,所以在当时ISDN刚兴起时在互联网的连接方式上还得到了充分的应用.ISDN BRI接口用于ISDN线路通过router实现与Internet或其他远程网络的连接,可实现128Kbps的通信速率.ISDN有两种速率连接接口,一种是ISDN BRI(基本速率接口);另一种是ISDN PRI(基群速率接口).ISDN BRI接口是采用RJ-45标准,与ISDN NT1的连接使用RJ-45-to-RJ-45直通线.如图所示的BRI为ISDN BRI接口:Serial Transmission and Parallel Transmission串行传输(serial transmission):1次1位,WAN普遍使用这种方式传输并行传输(parallel transmission):1次8位Cisco使用私有的60针脚的串行连接器.连接器的另外1端的类型可以有以下几种:1.EIA/TIA-2322.EIA/TIA-4493.V.35(与CSU/DSU连接)4.X.21(X.25中使用)5.EIA-530Data Terminal Equipment(DTE) and Data Communication Equipment(DCE)Router的接口默认是DTE,它们和DCE比如CSU/DSU相连,DCE的主要作用就是提供始终频率High-Level Data-Link Control(HDLC) ProtocolHDLC是1种ISO标准,面向比特(bit-oriented)的数据链路层协议.它定义了在同步串行连接的封装方法.HDLC是种在租用线路上使用的点对点协议.HDLC不使用验证(authentication)在面向字节(byte-oriented)的协议中,控制信息使用整个字节进行编码;但是在面向比特的协议中,使用单独的1个比特(bit)来代表控制信息.面向比特的协议包括SDLC,LLC,HDLC,TCP,IP 等HDLC是Cisco同步串行连接中默认的封装格式.当然,Cisco的HDLC是私有的,即不能和其他厂商的HDLC相互通信.而且各个厂商的HDLC均是私有的.来看看Cisco的HDLC和HDLC的帧的格式,如图:假如你有2个不同厂商的设备,就不能使用HDLC,就要使用PPPPoint-to-Point Protocol(PPP)PPP是OSI参考模型层2协议,可以使用在异步串行连接比如拨号(dial-up)或者同步串行连接比如ISDN上.它使用链路控制协议(Link Control Protocol,LCP)来建立和保持连接.PPP的主要目的是通过数据链路层点对点的传输OSI参考模型层3数据包.来看下PPP的协议栈,如图:PPP的4个组件如上图.注意PPP的协议栈只定义在OSI参考模型的层1和层2.NCP用于建立和配置多种网络层协议.PPP允许采用多种网络层协议.PPP可以工作在任何DCE/DTE接口比如EIA/TIA-323-C(以前为RS-232-C),ITU-T(原CCITT)V.35等.唯一要求是必须提供全双工线路Link Control Protocol(LCP) Configuration OptionsLCP提供不同的PPP封装选项包括:1.验证:用于验证呼叫方身份,包括PAP和CHAP2种方法2.压缩(compression):压缩数据,增加连接吞吐量.在接收方解压缩3.错误检测(error detection):使用Quality和Magic Number来保证可靠数据可靠性4.多连接(multilink):从IOS版本11.1开始,Cisco的router就支持多连接.这个使得多个单独的物理路径看上去像1条层3逻辑路径5.PPP回叫信号(PPP callback):使用了callback以后,客户端连接远端并进行验证.验证完成后,远端将终止连接,然后重新初始化连接PPP Session EstablishmentPPP连接的3个阶段:1.连接建立阶段2.验证阶段3.网络层协议配置阶段在网络层数据包进行交换前,LCP先打开连接,并协调和配置参数.LCP允许有1个可选的链路质量检测阶段,在这1阶段,通过检测链路来决定链路是否满足网络层协议的要求,这1阶段是可选的.LCP完成链路质量检测后,网络层协议通过NCP进行单独的配置LCP帧有3种:1.链路建立帧:建立和配置链路2.链路终止帧:终止链路3.链路维护帧:管理和维护链路这3种帧可以完成LCP各阶段的工作PPP Authentication Methods2种PPP的验证方式:1.密码验证协议(Password Authentication Protocol,PAP):PAP是2种验证方法中比较不安全的1种.密码使用明文(clear text)的方式发送.PAP只在初始化连接的时候执行.当PPP连接完成后,远端节点发回源router的用户名和密码直到验证被确认2.挑战握手验证协议(Challenge Handshake Authentication Protocol,CHAP):用于初始化连接的时候,周期性对连接进行检查保证通信方没有改变被替换.当初始化连接的阶段完成后.本地router发送个挑战请求给远端设备.然后远端设备发送回1个用MD5方式加密的值给发送方.如果值不匹配,连接将立即被终止Configuration PPP on Cisco Routers配置PPP,在接口配置模式使用encapsulation ppp命令.如下Noko(config)#int s0Noko(config-if)#encap pppNoko(config-if)#^ZNoko#当然,既然是配置PPP连接,那就要在2个接口上都进行定义封装格式为PPP,如下:Noco(config)#int s0Noco(config-if)#encap pppNoco(config-if)#^ZNoco#Configuration PPP Authentication当你定义了封装格式后,可以配置验证方式首先设置router的主机名;接下来设置用于远端连接本地router的用户名和密码,格式为在全局模式下使用username [用户名] password [密码].如下:RouterB(config)#hostname NocoNoco(config)#username Noko password 4nokoNoco(config)#^ZNocoB#RouterA(config)#hostname NokoNoko(config)#username Noco password 4nokoNoko(config)#^ZNoko#注意用户名username之后跟的是连接你本地router的那个远程router,注意区分大小写.而且2端配置的密码必须一样.因为是明文密码,可以使用show running-config来查看密码;可以使用service password-encryption来加密密码接下来选择验证类型比如CHAP或者PAP,如下:Noco(config)#int s0Noco(config-if)#ppp authentication chap papNoco(config-if)#^ZNoco#如上,当你使用了2种验证方法的时候,只有第一种方法被使用;第二种作为第一种失败的备份验证方法Verifying PPP Encapsulation使用show interface命令来验证,如下:Noco#sh int s0Serial0 is up, line protocol is up(略)Encapsulation PPP, loopback not set, keepalive set (10 sec)LCP Open(略)使用debug ppp authentication命令来验证PPP的验证配置信息Frame Relay在过去十多年里,帧中继已经成为1种最流行的WAN服务了.它实际上是起源于X.25技术.但是之前我们说过,和X.25技术相比,它省略了窗口技术和数据重传功能.帧中继对应OSI参考模型的最下2层;而X.25还提供有第三层即网络层的服务.因而,帧中继比X.25拥有更好的性能和传输效率Introduction to Frame Relay Technology帧中继技术是种包交换(packet-switched)技术;还有要知道的是你不能使用类似encapsulation hdlc或encapsulation ppp的命令来对其进行配置;帧中继的运作不像点对点的租用线路那样(虽然看上去像,但是实际过程不一样);使用帧中继技术比使用租用线路便宜,开销更小Frame Relay Technology我们先看下帧中继是如何工作的,如图:如图,描述了帧中继实际的运行方式和router以及用户方他们所看到的情况Committed Information Rate(CIR)帧中继的一些术语:1.访问速率(access rate):每个帧中继接口可以传输的最大带宽2.约定信息速率(committed information rate,CIR):正常情况下,帧中继网络传输数据的速率,它是在最小单位时间内的传输数据平均值,单位为bps3.约定猝发速率(committed burst rate,CBR):表示帧中继网络可通过的数据最大的传输速率,单位是bps帧中继在业务量较少的时候,通过带宽动态分配技术,允许某些用户利用其他用户的空闲带宽传输自己的突发数据,实现带宽资源共享,降低成本;在网络业务量大并发生拥塞的情况下,由于为每个用户分配了CIR,按照优先级公平原则,将超过CIR的某些帧丢弃,并保证没有超过CIR的帧的可靠传送.因此,不会用户因为拥塞而导致数据不合理的丢失Frame Relay Encapsulation Types当对Cisco的router进行配置帧中继的时候,你必须定义串行接口的封装类型.在接口配置模式下使用encapsulation frame-relay命令,如下:Router(config)#int s0Router(config-if)#encap frame-relay ?ietf Use RFC1490 encapsulation<cr>注意,有2种封装类型:Cisco和IETF(Internet Engineer Task Force).默认为Cisco,用于连接Cisco 设备和Cisco设备;除非你手动更改封装格式为IETF,用于连接Cisco设备和非Cisco设备.注意,帧中继连接设备的2端必须使用相同的封装类型Virtual Circuits帧中继使用提供面向连接的数据链路层的通信,这也意味着每对设备之间都存在1条定义好的通信连接,而且这个连接有1个连接识别码.这种服务通过帧中继的虚电路(virtual circuits)实现,即虚电路实现帧中继包交换网络中DTE的逻辑连接(非物理连接)虚电路在DTE设备之间提供双向信道,并且通过数据链路连接标识符(Data Link Connection Identifiers,DLCIs)进行识别有2种虚电路:1.交换式虚电路(switched virtual circuit,SVC):是1种临时连接.它只在DTE设备之间需要跨越帧中继网络传输突发性数据的时候使用.它的建立过程类似打电话,过程是:建立呼叫状态;数据传输;空闲状态(如果超过一定时间仍然为空闲状态建立将被终止);终止连接2.永久性虚电路(permanent virtual circuit,PVC):为了可以持续的传输数据,帧中继在DTE设备之间建立1条永久性的连接,这就是永久性虚电路.与SVC不同,PVC的通信不需要建立会话和终止会话.而且只会处于这2种状态:数据传输状态和空闲状态(与SVC不同,无论空闲时间多长,连接都不会被终止)Data Link Connection Identifiers(DLCIs)每条帧中继许电路都要用DLCI来标识自己,DLCI一般由服务商比如电信公司指定.而且DLCI是局部性的,也就是说DLCI在帧中继网络中不是唯一的.DLCI一般由16开始,把DLCI 16应用到接口上,如下:RouterA#(config-if)#frame-relay interface-dlci ?<16-1007> Define a DLCI as part of the current subinterfaceRouterA#(config-if)#frame-relay interface-dlci 16Local Management Interface(LMI)本地管理接口(Local Management Interface,LMI)是对基本的帧中继标准的扩展集.它是你的router和第一个帧中继switch之间的信令(signaling)标准.LMI使得DLCI具有全局性而不再是局部性.即DLCI的值成了DTE设备的地址.它提供以下信息:1.keepalives:通过这个来验证数据是否有进行传输2.组播:可选的LMI扩展.使用保留DLCIs 1019到10223.全局寻址(global addressing):使得DLCI具有全局性,使得帧中继网络看上去就像是LAN那样工作的4.虚电路状态:提供DLCI状态要记住的是,LMI不是用于你的router之间的通信,而是使得你的router和离你router最近的帧中继网络的switch通信3种LMI信息类型:Cisco,ANSI和Q.933A.根据电信公司switch的类型和配置而不同.Cisco 的设备默认LMI类型是Cisco.从IOS版本11.2开始,LMI类型就是自动检测了.如果你的设备没有这个功能,那就要手动配置,如下:RouterA#(config-if)#frame-relay lmi-type ?ciscoansiq933a<cr>router的定义了封装类型为帧中继的接口从服务提供商的帧中继switch接收和更新虚电路的状态.3种不同的状态:1.活跃(active)状态:配置正常,router之间可以交换信息2.非活跃(inactive)状态:router接口为up状态,而且可以和帧中继switch进行通信,但是远端router没有工作3.删除(deleted)状态:没有LMI信息在router接口和帧中继switch之间进行传递.可能是线路问题或者映射(mapping)出错Frame Relay Congestion Control为了降低开销,帧中继使用拥塞控制机制而不是虚电路的流控制机制.帧中继主要是在可靠性高的媒体上实现.因此流控制可以由高层来完成而不会降低数据的完整性.下面是帧中继的帧中3种拥塞位和它们的含义:1.丢弃适选者位(Discard Eligibility,DE):由DTE设备设置,长度为1位.用来表示1个帧的重要性比正在传输的其他帧低.在网络发生拥塞状态后,首先将丢弃那些设置了DE位的帧2.向前显式拥塞通知(Forward Explicit Congestion Notification,FECN):长度为1位.当它被设置为1的时候,说明帧在从源地址到目标地址的传输线路上出现了拥塞3.向后显式拥塞通知(Backward Explicit Congestion Notification,BECN):长度为1位.当它被设置为1的时候,说明帧在从源地址到目标地址的传输线路的相反方向上出现了拥塞Frame Relay Implementation and Monitoring假设你的物理接口只有1条PVC,而且分配给你的DLCI为101,看下router的配置,如下: RouterA(config)#int s0/0RouterA(config-if)#encap frame-relayRouterA(config-if)#ip address 172.16.20.1 255.255.255.0RouterA(config-if)#frame-relay lmi-type ansiRouterA(config-if)#frame-relay interface-dlci 101RouterA(config-if)#^ZRouterA#如上,进入接口配置模式以后,第一条命令是定义封装类型,默认为Cisco;第二步分配接口IP 地址;接下来是定义LMI的类型为ANSI,默认为Cisco;最后根据分配给你的DLCI,把它加进PVC中去.还有要记住的是2端的router都要正确配置噢现在我们来看看1个物理接口配置多个虚电路的实例.首先要创建子接口.子接口是逻辑接口,多个子接口可以只占用1个物理接口.这个也叫多路复用multiplexing.具体这样配置:先定义物理串行接口的封装类型;然后创建子接口,一般来说每个子接口1条PVC,如下:RouterA(config)#int s0RouterA(config-if)#encap frame-relayRouterA(config-subif)#int s0.16 ?Multipoint Treat as a multipoint linkpoint-to-point Treat as a point-to-point linkRouterA(config-subif)#int s0.16 point-to-point注意上面的例子,有2种子接口模式:1.multipoint:位于星形拓扑虚电路的中心,1点对多点.router的所有物理串行接口使用1个单独的子网号2.point-to-point:点对点.每个子接口使用各自的子网号Monitoring Frame Relay检查PVC的状态,可以使用以下一些常用命令:1.show frame lmi:提供本地router和帧中继switch的LMI信息交换的统计信息,包含LMI错误信息和LMI类型等等2.show frame pvc:显示所有配置了的PVC和DLCI信息,提供每条PVC的连接信息和流量统计,还有每条PVC上接收到的BECN和FECN包的信息.如果具体想显示PVC 16的话,就使用show frame pvc 16命令3.show interface:检查LMI流量.显示封装类型和OSI参考模型的层2和层3的信息.还包括协议,DLCI等信息4.show frame map:显示OSI参考模型中的网络层到DLCI的映射5.debug frame lmi:允许你根据交换了的正确的LMI信息来验证和排错帧中继连接Integrated Services Digital Network(ISDN)ISDN是种利用已有的电话网络提供数字化服务.ISDN支持数据和语音,可以在其上传播语音,数据,文本,图象,视频等服务.典型的ISDN的应用包括高速图象(比如G4传真)服务,高速文件传输和视频会议等.ISDN参考了ITU-T标准,运行在对应OSI参考模型的最下3层.ISDN标准定义了硬件和呼叫建立的机制来保证端到端的数字化连接PPP和ISDN一起常用于提供数据传输,链路完整性,身份验证等.但是并不等于ISDN就是PPP,HDLC或者帧中继的替代.PPP是在ISDN连接中最常见的封装方法ISDN的一些优点:1.可以同时传输语音,数据和视频2.建立会话的速度比老式的拨号(dial up)的要快,并且数据传输的速度也要快的多3.成本较低,是小型办公和家庭用户的比较经济的解决方案4.可以用做租用线路的备份连接5.可以使用按需拨号(dial-on-demand,DDR)ISDN ConnectionsISDN基本速率接口(Basic Rate Interface)服务提供2个B信道和1个D信道(2B+D).BRI的B 信道的速率为64Kbps用于传输数据;D信道速率为16Kbps,尽管D信道在某些环境下它可以传输用户数据,但是主要作用还是传输控制信息和信令(signaling)信息.D信道的信令协议对应OSI参考模型的最下3层ISDN的BRI接口使用RJ-45连接器,采用直通线(straight-through cable).要记住的是不可以把console或者其他LAN接口的线缆插进BRI接口,那样会损坏BRI接口ISDN ComponentsISDN的组件包括参考点(reference points)和终端设备,如下图:在北美地区,ISDN使用双芯线缆(two-wire)连接,叫做U参考点,连接到家庭或者办公室.NT1设备把4芯线缆(four-wire)转换成双线缆.现在的一般很多router都内建(built-in)NT1接口连接到ISDN网络的设备叫做终端设备(terminal equipment,TE)和网络终端(network termination,NT)设备.分别来看看它们有哪些类型:1.TE1:专用的ISDN终端设备,可直接接入到ISDN网络中去2.在ISDN标准出现之前就有了的非ISDN终端设备,TE2要通过使用TA才能连接到ISDN 网络中去3.TA:终端适配器(terminal adapter,TA)用来把非ISDN信令标准转换为ISDN信令标准.TA可以是独立的设备,也可以是TE2上的1块电路板.如果TE2是独立的设备,就可以通过标准的物理层接口连接到TA上,如EIA/TIA-232-C,V.24和V.354.NT1:用来把4芯线缆的用户连线连接到双芯本地环路上.在北美,NT1是用户终端设备;而在其他地方,NT1则是网络服务商提供的网络组件5.NT2:服务商设备,比如PBX或者switch..它执行OSI参考模型的层2和层3的协议功能和集中服务参考点定义了功能组之间的逻辑接口,比如TA和NT1.ISDN包括以下几种参考点:1.R参考点:TE2即非ISDN设备和TA之间的参考点2.S参考点:用户终端和NT2之间的参考点3.T参考点:NT1和NT2之间的参考点4.U参考点:NT1与电信公司网络中的线路终端之间的参考点.U参考点只有北美才有用,因为那里是服商不提供NT1功能ISDN ProtocolsITU-T定义了ISDN的协议,如图:ISDN Switch Types全局配置模式下使用isdn switch-type [keyword]命令来定义ISDN的switch类型,如果你不知道keyword是什么的话,可以向服务商询问.以下是些ISDN的switch类型的keyword:1.AT&T basic rate switch:basic-5ess2.AT&T 4ESS(ISDN PRI only):parimary-4ess3.AT&T 5ESS(ISDN PRI only):parimary-5ess4.Nortel DMS-100 basic rate switch:basic-dms1005.Nortel DMS-100(ISDN PRI only):primary-dms1006.National ISDN-1 switch:basic-ni1Basic Rate Interface(BRI)之前说过BRI使用2B+D的信道,B信道速率为64Kbps,D信道为16Kbps,总速度为2*64+16=144Kbps.D信道信令协议(Q.921和Q.931)对应OSI参考模型下3层当你配置BRI的时候,首先你要获取的是服务档案标识符(service profile identifier,SPID),而且每个B信道对应1个SPID.SPID由数字组成,是唯一的.ISDN设备提交SPID到ISDN的switch 上去.如果没有SPID,许多ISDN switch将不允许使用ISDN服务建立BRI会话的几个步骤:1.router和本地ISDN switch之间的D信道状态为up2.ISDN switch使用SS7信令建立到远程switch的路径3.远程switch建立到远程router的D信道连接4.B信道端到端的连接Primary Rate Interface(PRI)在北美和日本,ISDN的主速率接口(PRI)提供23个B信道和1个D信道,其中D信道速率为64Kbps,总速率可达1.544Mbps.而在欧洲,澳大利亚等其他国家,PRI提供30个B信道和1个64Kbps的D信道,总速率可达2.048MbpsISDN with Cisco Routers在Cisco的router上配置ISDN的时候,在接口配置模式下使用isdn spid1和isdn spid2命令.这些都是由ISDN服务商提供.SPID配置的第二部分是定义SPID的本地目录号,这个是可选的.如下:RouterA(config)#isdn switch-type basic-niRouterA(config)#int bri0RouterA(config-if)#encap pppRouterA(config-if)#isdn spid1 086506610100 8650661RouterA(config-if)#isdn spid1 086506620100 8650662注意上面的encap ppp命令也是可选命令.isdn switch-type命令用于全局配置模式下,使整个router的所有BRI接口都生效;但是假如你只有1个BRI接口的话,在全局模式使用这个命令和在BRI的接口配置模式使用这个命令效果是一样的Dial-on-Demand Routing(DDR)DDR是根据传输终端的需要动态建立和关闭电路交换的1种方式.DDR是用公共电话网提供。

广域网络的配置

广域网络的配置

三、配置测试路由器上的PAP
配置路由器1: DCE (config)#username dce password dce (定义用户名与密码,以便路由器2验证使用) DCE (config)#int s0/0/0 DCE (config-if)#ppp authentication PAP (在路 由器1上启用PAP验证) (转换CONSOLE线到路由器2)
三、配置测试路由器上的PAP
配置路由器2: DTE (config)#username dte password dte (定义用户名与密码,以便 路由器1验证使用) DTE (config)#int s0/0/0 DTE (config-if)#ppp authentication PAP (在路由器2上启用PAP验 证) DTE #ping 192.168.3.2 (ping自己) DTE #ping 192.168.3.1 (ping对方) DTE (config-if)#ppp pap sent-username dce password 0 dce(使 用用户名dce及密码dce登陆路由器1进行验证) (转换CONSOLE线到路由器1*处进行配置) *DCE (config-if)#ppp pap sent-username dte password 0 dte (使用 用户名dte及密码dte登陆路由器2进行验证) DCE (config-if)#end DCE #ping 192.168.3.2(ping对方) DCE #ping 192.168.3.1(ping自己)
实验步骤:
一、设备连接 二、在路由器串行口上配置PPP 协议 三、在一个 PPP 连接内配置PAP 验证 四、查看点到点的 PPP 协议配置情况
一、设备连接
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

大连理工大学本科实验报告
课程名称:网络工程实验
学院(系):软件学院
专业:软件工程
班级:090
学号:200992
学生姓名:
2011年7 月7 日
大连理工大学实验报告
学院(系):软件学院专业:软件工程班级:090
姓名:学号:200992 组:12 ___
实验时间:2011.7.7 实验室:C310 实验台:12
指导教师签字:成绩:
实验六:广域网协议配置
一、实验目的
两台路由器之间的PPP和Frame Relay协议配置
二、实验原理和内容
1、路由器的基本工作原理
2、配置路由器的方法和命令
3、PPP的基本原理及配置
4、Frame Relay协议的基本原理及配置
三、实验环境以及设备
2台路由器、2台Pc机、双绞线若干
四、实验步骤(操作方法及思考题)
{警告:路由器高速同异步串口(即S口)连接电缆时,无论插拔操作,必须在路由器电源关闭情况下进行;严禁在路由器开机状态下插拔同/异步串口电缆,否则容易引起设备及端口的损坏。

}
1、请在用户视图下使用“reset saved-configuration”命令和“reboot”命令分别
将两台路由器的配置清空,以免以前实验留下的配置对本实验产生影响。

2、在确保路由器电源关闭情况下,按照下图联线组建实验环境。

配置IP地址,
以及配置PC 202.0.0.2 的缺省网关为 202.0.0.1,PC 202.0.1.2 的缺省网关为 202.0.1.1。

202.0.0.2/24202.0.1.2/24192.0.0.1/24192.0.0.2/24
202.0.0.1/24202.0.1.1/24S0
S0E0E0交叉线交叉线AR18-12
AR28-11
3、在两台路由器上都启动RIP ,目标是使两台PC 机之间能够ping 通。

请将为达到此目标而在两台路由器上执行的启动RIP 的命令写到实验报告中。

你们的两台PC 机之间ping 通了吗?在缺省情况下,两台路由器的串口之间使用的是哪种广域网协议?(15分)
答:能
[Quidway]interface serial 0/0
[Quidway-serial0/0]ip address 192.0.0.2 24
[Quidway-Serial0/0]shutdown
[Quidway-Serial0/0]undo shutdown
[Quidway-serial0/0]interface Ethernet 0/0
[Quidway-Ethernet0/0]ip address 202.0.1.1 24
[Quidway-Serial0/0]rip
[Quidway-rip]network all
4、PPP 协议PAP 验证配置:
(1) 配置AR18-12为验证方,AR28-11为被验证方,然后测试两台PC 机
之间是否能够ping通。

请将在两台路由器上执行的配置命令写到实验
报告中。

(15分)
答:

[Quidway]interface serial 0/0
[Quidway-Serial0/0]ppp pap local-user sunlang password simple 123456
(2)在上面配置的基础上,实现双向验证,即增加配置AR28-11为验证方,AR18-12为被验证方,然后测试两台PC机之间是否能够ping通。


将在两台路由器上执行的配置命令写到实验报告中。

(15分)答:
若此次验证成功能ping通,若不成功则ping不通。

[Quidway-Serial0/0] ppp authentication-mode pap
[Quidway] local-user shu
[Quidway-luser-shu] service-type ppp
[Quidway-luser-shu] password simple 123456
(3)分别清空两台路由器上的验证方式、用户名和密码。

清空后(即在没有启动任何验证方式的情况下),两台PC机之间应该能够ping通。

请将用于清空的命令写到实验报告中。

(15分)
答:
[Quidway-Serial0/0]undo ppp authentication-mode
[Quidway-luser-shu]undo password
[Quidway]undo local-user shu
User access number is not zero, can not delete user
[Quidway-Serial0/0]shutdown
[Quidway-Serial0/0]undo shutdown
[Quidway]undo local-user sunlang
[Quidway-Serial0/0]undo ppp pap local-user
5、PPP协议CHAP验证配置:
(1)配置AR18-12为验证方,AR28-11为被验证方,然后测试两台PC机之间是否能够ping通。

请将在两台路由器上执行的配置命令写到实验
报告中。

(10分)
答:
[Quidway-Serial0/0]ppp chap user sunlang
[Quidway-Serial0/0]quit
[Quidway]local-user shu
New local user added.
[Quidway-luser-shu]service-type ppp
[Quidway-luser-shu]password simple 123456
[Quidway-Serial0/0]shutdown
[Quidway-Serial0/0]undo shutdown
(2)清空路由器AR18-12上的验证方式、用户名和密码,清空路由器
AR28-11上的用户名和密码。

清空后(即在没有启动任何验证方式的
情况下),两台PC机之间应该能够ping通。

请将用于清空的命令写
到实验报告中。

(10分)
答:
[Quidway-Serial0/0]undo ppp chap user
[Quidway]undo local-user shu
注:若用户名不能被清空并且报告错误“access number is not zero”,则请进入同异步串口视图,执行“shutdown”和“undo shutdown”命令,问题便可解决。

6、Frame Relay协议配置:
(1)在两台路由器之间的串口链路上封装FR,并配置AR18-12为DTE方,AR28-11为DCE方,然后测试两台PC机之间是否能够ping通。


将在两台路由器上执行的配置命令写到实验报告中。

(10分)答:
[Quidway]fr switching
[Quidway]interface serial 0/0
[Quidway-Serial0/0]link-protocol fr
[Quidway-Serial0/0]fr interface-type dce
[Quidway-Serial0/0]fr dlci 19
[Quidway-Serial0/0]shutdown
[Quidway-Serial0/0]undo shutdown
(2)在两台路由器之间的串口链路上封装FR,并配置AR18-12为DCE方,AR28-11为DTE方,然后测试两台PC机之间是否能够ping通。


将在两台路由器上执行的配置命令写到实验报告中。

(10分)答:
[Quidway-Serial0/0]link-protocol fr
[Quidway-Serial0/0]fr interface-type dte
[Quidway-Serial0/0]shutdown
[Quidway-Serial0/0]undo shutdown
注:华3路由器的串口能够自动检测所连接V.35 Cable的类型(Male、即DTE 或Female、即DCE),但串口类型可以通过配置命令来强行改变。

在执行命令“display interface serial 0/0”时,“Interface type”显示的是所连接V.35 Cable的类型,而不是对串口类型的实际配置。

请同学们在做实验的时候注意观察这一点。

做本实验时请注意:
(1)关闭PC机上的防火墙。

(2)同异步串口配置完成后,一定要执行“shutdown”和“undo shutdown”
命令,从而使之生效。

五、讨论、建议、质疑。
