实验九 机构运动简图测绘

实验九 机构运动简图测绘
活动构件数目
机构名称
低副数目
自由度计算
高副数目
局部自由度数目
虚约束数目






活动构件数目
机构名称
低副数目
自由度计算
高副数目
局部自由度数目
虚约束数目






活动构件数目
机构名称
低副数目
自由度计算
高副数目
局部自由度数目
虚约束数目






活动构件数目
机构名称
低副数目
自由度计算
高副数目
局部自由度数目
虚约束数目






活动构件数目
机构名称
低副数目
自由度计算
高副数目
局部自由度数目
虚约束数目






四、思考题
实验成绩
教师签名
实验日期
机械工程基础实验
实验报书
实验项目名称:平面机构运动简图测绘与分析
学年:学期:
入学班级号:
专业班级号:
学号:
姓名:
机构运动简图测绘与分析实验报告(2H)
一、实验目的
二、实验设备
三、实验结果及分析
活动构件数目
机构名称
低副数目
自由度计算
高副数目
局部自由度数目
虚约束数目






机构运动简图的测绘实验报告

机构运动简图的测绘实验报告

机构运动简图的测绘实验报告篇一:实验一机构运动简图的测绘及分析实验一机构运动简图的测绘及分析一、实验目的:1、掌握机构运动简图测绘的基本方法;2、巩固机构自由度的计算。

并验证机构具有确定运动的条件;3、通过对机构进行结构分析,了解结构的组成原理二、设备和工具机器和机构模型量具铅笔橡皮和草稿纸三、实验原理机构运动与机构中的构件的数目、构件组成运动副的形式以及各运动副的相对位置有关,而与构件的复杂外形和运动副的具体结构无关,因此,在工程上对机构进行结构分析、运动分析和力分析时可以用机构运动简图来进行。

机构运动简图既简单又能正确地反映一部机器的运动特征,因此,正确地测量和绘制机构运动简图是机械设计的重要组成部分、四、实验方法与步骤1、观察机构的运动,弄清构件的数目缓慢移动被测的及其或机构模型,从原动件开始,根据运动传递路线,仔细观察相连接的两构件是否有相对运动,特别要注意那些运动很微小的构件,从而弄清楚组成机构的构件数目。

2、判别运动副类型一般,从原动件开始,遵循运动传递的顺序,仔细观察各相邻构件之间的相对运动性质。

由此确定机构中运动副的类型、数目3、合理选择视图一般选择与机构的多数构件运动平面平行的平面作为投影面。

必要时也可以就机构的不同部分选择两个或者两个以上的投影面,然后展开到一张图面上。

或者把主运动简图上难于表示清楚的部分,另绘一张局部简图。

对于齿轮机构则可选择与运动平面相垂直的平面作为投影面。

总之,以简单清楚的把机构的运动情况表示出来为原则。

4、画出机构运动简图的草图,计算机构的自由度。

将原动件转到某一位置(即可看清多数活动构件和运动副的位置)。

在草稿纸上按照规定的符号,目测尺寸使实物与图形大致成比例,徒手画出机构运动简图的草图,然后计算机构的自由度,并将草图与实物对照,观察是否和实物相符合。

5、画正式的机构运动简图。

确定尺寸比例尺,认真测量机构各运动副之间的相对位置参数,在实验报告纸上用三角板和圆规,将上述草图按照选定的比例尺μl(构件的真实长度与图示长度的比值,单位为m/mm或mm/mm)画出正式的机构运动简图。

机构运动简图绘制分析实验

机构运动简图绘制分析实验

实验一机构运动简图绘制与分析一、实验目的1.熟悉并掌握机构运动简图绘制的原理和方法,学会根据实际机械和模型绘制机构运动简图的技能;2.加深和巩固机构自由度的计算方法,并检验机构是否具有确定运动;3.加深对平面机构结构分析的了解。

二、实验内容及要求1.以指定的3~4种机构模型或机器为研究对象,进行机构运动简图的绘制;2.分析所画各机构的构件数、运动副类型和数目,计算机构的自由度,并验证它们是否具有确定的运动;3.进行机构的结构分析。

三、实验设备和工具1.各种机器实物和模型;2.学生自备铅笔、直尺、圆规、橡皮、草稿纸等;四、实验原理机器和机构都是由若干构件及运动副组合而成。

而机构的运动是由原动件的运动规律、联接各构件的运动副类型和机构的运动尺寸(即各运动副间相对位置尺寸)来决定的。

因此,在绘制机构运动简图时,可以撇开构件的形状和运动副的具体构造,而用一些简单的线条来代替构件。

构件的表示法见图1。

用规定的符号代表运动副,并按一定的比例尺表示运动副的相对位置,以此表明机构的运动特征。

常用运动符号示例见表1-1。

五、实验步骤1、确定组成机构的构件数:缓慢转动机器,沿着运动传递的线路仔细看清各构件间的相对运动(有些相互连接构件间的相对运动非常微小),从而确定组成机构的构件数目。

2、确定运动副的类型:根据相互连接的两构件间的接触情况及相对运动特点,确定各个运动副的类型。

3、选定视图平面:一般选择与多数构件运动平面平行的平面为视图平面。

4、绘制机构示意图的草图:凭目测在草稿纸上徒手按规定的运动副代表符号,从原动件开始,按各构件的连接次序,用简单的线条代表构件,逐步画出机构示意图的草图。

用数字1、2、3……分别标准各构件,用字母A 、B 、C ……分别标准各运动副。

5、计算机构的自由度数,并将计算结果与实际机构的自由度相对照,观察二者是否相符。

机构自由度的计算公式:F=3n-2PL-PH (式中: n 为活动构件的数目;PL 为低副的数目; PH 为高副的数目。

机构简图测绘实验报告

机构简图测绘实验报告

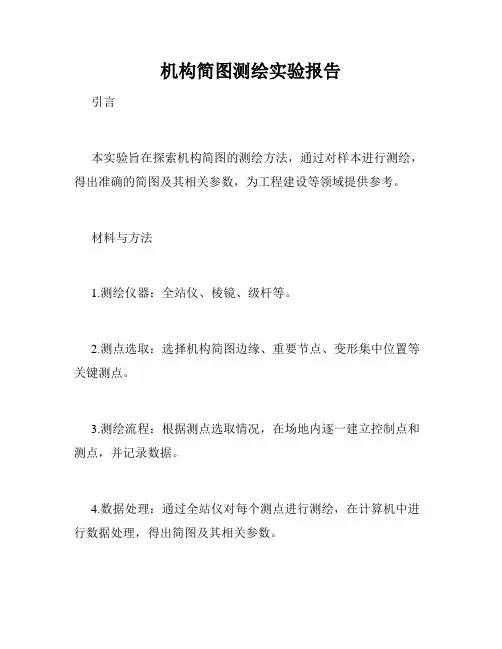

机构简图测绘实验报告引言本实验旨在探索机构简图的测绘方法,通过对样本进行测绘,得出准确的简图及其相关参数,为工程建设等领域提供参考。

材料与方法1.测绘仪器:全站仪、棱镜、级杆等。

2.测点选取:选择机构简图边缘、重要节点、变形集中位置等关键测点。

3.测绘流程:根据测点选取情况,在场地内逐一建立控制点和测点,并记录数据。

4.数据处理:通过全站仪对每个测点进行测绘,在计算机中进行数据处理,得出简图及其相关参数。

结果与分析1.样本简图如下图所示:2.样本参数如下表所示:编号 X(m) Y(m) Z(m)φX(″)φY(″)φZ (″)1 16.12 18.23 7.63 1.03 -0.28 0.092 13.94 14.58 7.54 0.82 -0.49 0.213 10.76 12.32 7.23 1.19 0.04 0.144 6.58 10.65 7.05 1.01 0.11 -0.075 3.71 6.98 7.14 0.72 0.29 0.136 3.69 3.56 7.53 0.47 0.22 -0.057 6.88 0.36 7.87 0.68 -0.24 0.078 10.06 2.59 7.76 0.92 -0.07 0.039 13.24 5.13 7.98 1.12 0.33 0.2410 14.80 8.74 8.20 1.33 -0.22 -0.1211 11.38 10.89 8.09 0.94 0.02 0.0112 7.96 13.25 7.89 1.23 -0.24 -0.0313 4.55 15.09 8.35 0.57 0.31 -0.1414 6.83 9.25 7.84 0.89 -0.1 0.0315 9.11 6.22 7.73 1.20 0.09 0.1116 11.38 3.69 8.09 0.82 -0.27 0.0417 8.27 6.09 7.84 0.98 0.33 0.2318 5.14 8.13 7.73 1.08 0.15 0.0919 7.37 11.55 7.56 0.78 0.13 -0.0820 9.60 14.09 8.23 0.97 -0.31 -0.223.通过计算,得出简图与各参数的准确结果,可以为工程建设等领域提供重要参考。

1.机构运动简图绘制实验

1.机构运动简图绘制实验

例:将回转偏心轮复原为曲柄杆件,见图 1-1。
图 1-1 偏心泵复原为曲柄杆件
五、实验报告要求
1.完成 2-3 种机构运动简图绘制和计算机构自由度
编号 机构名称
机构运动简图
机构自由度计算
1
2
3
2.简述机构运动简图的内涵。机构运动简图应准确反映实际机构中的 哪些项目? 3.机构自由度的计算对测绘机构运动简图有何帮助?机构具有确定 运动的条件是什么? 4.对所测绘的机构能否改进和创意新的机构运动简图?
测量与机构运动有关的尺寸,即转动副间的中心距和移动副某点 导路的方位线等,选定原动件的位置,选择适当的比例尺μ,绘制出 机构运动简图。
μ=构件的实际长度(m 或 mm)/图上的长度(mm) 5.计算自由度
计算自由度 F : F 3n 2PL PH ,抄入所绘机构的编号、名称、 绘图比例等,判断原动件数是否与自由度相等,分析机构运动的确定 性,完成整个机构的绘图。 四、注意事项 1.不增减构件数目; 2.不改变运动副性质。
表 1-1 常用机构构件、运动副符号
两运动构件形成的运动副
两构件之一为机架所形成的运动副
移 动 副
转 动 副活动构件 构 件固定源自件凸凸轮机构轮





外齿轮
棘轮机构
带传动
内齿轮
齿



圆锥齿轮
蜗杆蜗轮
三、实验内容及步骤 1.分析机构的特征及数目
首先缓慢地转动模型手柄,使机构运动,仔细观察机构运动情况。 从原动件开始,分清各个运动单元,确定组成机构的构件特征和构件 数目。 2.判断各构件之间的运动副类别
实验一 机构模型的机构运动简图测绘分析实验

机构运动简图的测绘实验报告

机构运动简图的测绘实验报告

竭诚为您提供优质文档/双击可除机构运动简图的测绘实验报告篇一:机构运动简图测绘实验报告中国矿业大学银川学院实验报告机械原理实验系别:班级:学号:姓名:分数:实验报告:陈列柜的认知与机构运动的分析同组者姓名实验日期一、实验目的:二、实验设备:三、机构运动自由度的计算1、机构名称:活动构件数:低副数目:高副数目:自由度的计算F?3n?(2pL?ph?p)?F四、绘制机构运动示意图绘制机构结构运动简图五、思考题1.任意选取陈列柜中的模型联系课本进行简单分析。

2.绘制机构运动简图时,原动件的位置为什么可以任意选定?会不会影响运动简图的正确性?篇二:实验二机构运动简图测绘实验报告实验二机构运动简图测绘实验报告姓名:学号:班级:实验日期:成绩:一、绘制简图二、思考题:1.一个正确的“机构运动简图”应能说明哪些内容?2.绘制机构运动简图,原动件的位置为什么可以任意确定?会不会影响简图的正确性?3.计算机构的自由度对绘制机构运动简图有何帮助?篇三:实验一、机构运动简图测绘实验实验一、机构运动简图测绘实验一、实验目的1.初步掌握根据实际机器或机构模型绘制机构运动简图的技能;2.验证和巩固机构自由度的计算方法;3.通过实验机构的比较,巩固对机构结构分析的了解。

二、实验设备和工具1.若干个机器和机构模型;2.自备三角尺、圆规、铅笔、稿纸等。

三、实验原理机构的运动简图是工程上常用的一种图形,是用符号和线条来清晰、简明的表达出机构的运动情况,使人看了对机器的动作一目了然。

在机器中各种机构尽管它们的外形和功用各不相同,但只要是同种机构其运动简图都是相同的。

机构的运动仅与机构所具有的构件数目和构件所组成的运动副的数目、类型、相对位置有关。

因此在绘制机构运动简图时,可以不考虑构件的复杂外形,运动副的具体构造,而用简单的线条和规定的符号来代表构件和运动副,并按一定的比例尺寸表示各运动副的相对位置,画出能准确表达机构运动特性的机构运动简图。

机构运动简图实验报告

机构运动简图实验报告

机构运动简图实验报告机构运动简图实验报告引言:机构运动是机械工程中的重要课题,它研究的是机械结构在特定条件下的运动规律。

本次实验旨在通过绘制机构运动简图,研究机构运动的特性和规律,以及对机构运动进行分析和优化。

实验目的:1. 了解机构运动的基本概念和术语;2. 学习使用绘图工具绘制机构运动简图;3. 分析机构运动的特性和规律;4. 探索机构运动的优化方法。

实验步骤:1. 确定实验所用机构:选择一种简单的机构,如四连杆机构;2. 绘制机构运动简图:使用绘图工具,按照机构的几何尺寸和运动规律,绘制机构运动简图;3. 分析机构运动的特性和规律:观察机构运动简图,记录机构各部分的运动轨迹和相对运动关系;4. 优化机构运动:根据机构运动的特性和规律,提出改进机构的方法,并进行实验验证。

实验结果:通过实验,我们得到了四连杆机构的运动简图。

在该机构中,我们观察到四个连杆的运动轨迹以及它们之间的相对运动关系。

通过分析机构运动的特性和规律,我们发现四连杆机构在运动过程中存在一些问题,如运动不平稳、能量损耗等。

为了优化机构运动,我们可以尝试调整连杆的长度、改变连杆的材料等方法,以提高机构的运动效率和稳定性。

讨论与分析:机构运动是机械工程中的重要研究课题,它与机械设计、控制系统等领域密切相关。

通过实验我们可以深入了解机构运动的特性和规律,为机械设计和控制系统的优化提供理论基础和实践经验。

在实验过程中,我们发现机构运动的特性受到多种因素的影响,如连杆长度、材料、运动速度等。

这些因素的改变会导致机构运动的变化,因此在机械设计中需要综合考虑这些因素,以达到最优的运动效果。

此外,机构运动的优化方法也是一个重要的研究方向。

通过改变机构的结构、优化连杆的长度和材料等方式,可以提高机构的运动效率和稳定性。

在实验中,我们可以尝试不同的优化方法,比较它们的效果,并根据实验结果进行改进。

结论:通过本次实验,我们了解了机构运动的基本概念和术语,并学会了使用绘图工具绘制机构运动简图。

机构运动简图测绘实验

机构运动简图测绘实验

《机械原理》实验班级姓名机构运动简图测绘学号一、实验目的:1.学会运用构件及其运动副联接经常使用符号和机械中经常使用机构的简图符号,正确绘制出机构运动简图;2.通过实验进一步明白得机构运动简图的意义;3.熟练把握机构自由度的计算方式,学会判定运动链可否成为机构。

二、实验内容:机构运动简图是用国家标准规定的简单符号和线条代表运动副和构件,并按必然的比例尺表示机构的运动尺寸,绘制出的表示机构的简明图形。

不严格按比例绘制的简图称为机构示用意。

在分析研究现有机械和构思设计新机械时都需要绘制机构运动简图。

因此,咱们必需熟练把握正确绘制机构运动简图的方式。

1.绘制三个机构的运动简图,测绘对象:1)油泵――摆杆式油泵、摆块式油泵;2)冲床――滚子式、滑块式;3)插齿机――从曲柄开始到插齿刀;4)牛头刨床――从小齿轮开始画起。

其中,一、2必做,3、4选其一。

关于油泵,要对其进行必要的尺寸测量,然后按比例画出其机构简图;对其余机构那么绘出机构示用意。

2.计算所画机构的自由度,判定其可否成为机构?3.在东6D座参观经常使用机构的电动模型,观看各机构的运动。

三、实验步骤:1.分析机械的组成情形和运动情形:确信机械是由多少个构件组成?哪个是原动件和机架?哪部份是执行构件和传动部份?2.沿着运动传递线路,分析两构件间相对运动的性质,以确信运动副的类型和数量;3.适本地选择运动简图的视图平面;4.选择适当比例尺,绘制机构运动简图。

在原动件上标出代表其转动方向的箭头,并从原动件起,按传动线路标出各构件的编号(一、二、3、······)和运动副的代号(A、B、C、······)。

5.绘制完机构运动简图和计算其自由度后,由指导教师签字认可,方可离去。

四、注意事项:1.上课时自带直尺、橡皮、铅笔和画草图用的白纸。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

机构运动简图测绘实验报告专业:班级:姓名:成绩:指导老师:实验分组:一、实验目的:1、对运动副、零件、构件等概念建立实感;2、熟悉运动副、构件及机构的表示符号;3、培养依照实验现有模型或机械绘制机构运动简图的能力;4、验证和巩固机构机构自由度的计算。

二、实验内容绘制简易冲床等机构运动简图,并计算其自由度。

三、设备与工具1、各种机构模型;2、圆规、三角板、铅笔、橡皮、白纸、钢板尺。

四、运动简图及分析1)ul2)ul活动构件数低副数pl 高副数ph= 自由度f 机构名称:活动构件数低副数pl 高副数ph= 自由度f 机构名称:3)ul 活动构件数低副数pl 高副数ph= 自由度f 机构名称:4)ul 活动构件数低副数pl 高副数ph= 自由度f 机构名称:5)简易冲床机构模型不要求按比例绘制简图,只画出机构运动示意图即可。

活动构件数n=低副数pl 高副数ph= 自由度f 机构名称:五、思考题1、机构运动简图包括哪些内容?渐开线齿廓范成实验专业:班级:姓名:成绩:指导老师:实验分组:一、实验目的1、掌握用范成法加工渐开线齿轮的原理,观察渐开线齿廓及齿根过渡曲线的形成过程;2、了解渐开线齿廓产生根切现象的原因和用移距修正法避免根切的原理和方法;3、分析比较渐开线标准齿轮和移距变位齿轮的异同点。

二、实验设备和用具 1、渐开线齿廓范成仪;2、钢皮尺、150×150绘图纸一张,绘图铅笔、绘图仪器、三角板、剪刀。

三、原始数据四、齿轮几何参数和尺寸计算:六、思考题:1、为什么齿条刀具的齿顶高和齿根高都等于(ha+c)m;2、为什么具有直线刀刃的齿条刀具能切出齿轮的渐开线齿廓;3、什么叫正变位?什么叫负变位?4、实践中的根切现象是怎样产生的?产生的原因有哪些?避免根切的方法有哪些?﹡﹡篇二:机构简图实验报告机构运动简图测绘实验报告专业:班级:姓名:成绩:指导老师:一、实验目的:1、对运动副、零件、构件等概念建立实感;2、熟悉运动副、构件及机构的表示符号;3、培养依照实验现有模型或机械绘制机构运动简图的能力;4、验证和巩固机构机构自由度的计算。

二、实验内容绘制简易冲床等机构运动简图,并计算其自由度。

三、设备与工具1、各种机构模型;2、圆规、三角板、铅笔、橡皮、白纸、钢板尺。

四、运动简图及分析1)ul= 2)ul= 活动构件数n= 低副数pl= 高副数ph= 自由度f=机构名称:活动构件数低副数pl= 高副数ph= 自由度f= 机构名称:3)ul=活动构件数低副数pl= 高副数ph= 自由度f= 机构名称:4)ul=活动构件数低副数pl= 高副数ph= 自由度f 机构名称:5)简易冲床机构模型不要求按比例绘制简图,只画出机构运动示意图即可。

活动构件数n=低副数pl= 高副数ph= 自由度f 机构名称:五、思考题1、机构运动简图包括哪些内容?渐开线齿廓范成实验专业:班级:姓名:成绩:指导老师:一、实验目的1、掌握用范成法加工渐开线齿轮的原理,观察渐开线齿廓及齿根过渡曲线的形成过程;2、了解渐开线齿廓产生根切现象的原因和用移距修正法避免根切的原理和方法;3、分析比较渐开线标准齿轮和移距变位齿轮的异同点。

二、实验设备和用具 1、渐开线齿廓范成仪;四、齿轮几何参数和尺寸计算:五、绘制的齿廓图六、思考题:1、为什么齿条刀具的齿顶高和齿根高都等于(ha﹡+c﹡)m;2、为什么具有直线刀刃的齿条刀具能切出齿轮的渐开线齿廓;3、深么叫正变位?什么叫负变位?4、实践中的根切现象是怎样产生的?产生的原因有哪些?避免根切的方法有哪些?篇三:机构运动简图实验报告要求机构运动简图的测绘与分析实验本实验是与机械原理以及机械设计基础课程相关的验证性基础实验,适用于各类工科专业。

一、实验目的⒈通过实验了解机构运动简图与实际机构之间的差别;⒉掌握根据实际机构绘制机构运动简图的方法;⒊通过实验了解平面机构运动条件,掌握自由度的计算方法。

二、实验设备缝纫机,卷尺或直尺,铅笔三、实验原理机构是由若干运动构件和运动副组合而成。

由于机构运动只与运动构件和运动副的个数、类型以及相对位置有关,而与机构外形无关,所以可以抛开机构和运动副的复杂外形,仅用规定的简单线条和符号来表达运动构件和运动副,并按照尺寸比例绘制机构运动简图来表达机构运动特征。

其中不按比例绘制的简图称为机构示意图,此图只能用于定性分析机构的运动情况。

常用运动副符号一般构件运动简图符号四、实验步骤⒈分析机构的组成情况和运动传递情况缝纫机主要由驱动机构、挑线机构、缝针机构、摆梭机构和送布机构五部分组成,图1.3为缝纫机头结构示意图。

缝纫机工作原理与人缝衣是一个道理,但又有所不同。

缝纫机是双线工作机构。

驱动机构通过带传动将运动传递给主轴,让后由主轴带动其他四个机构运动。

当针和上线穿过布层送到针板下面最低限度时,机针又随着针杆立即向上提动,使上线在缝纫机针上形成一个套子,然后梭架准确地钩住上线,并不停地向前转动如图1.4(a)所示。

梭架把上线一直转到梭心套最下部,使上线以把梭心套内的下线抱住了如图1.4(b)所示,此时挑线杆开始猛力向上挑动,下线就被上线钩住,两线很自然的被挑线杆从梭架尾部提出形成针码如图1.4(c)所示。

上线在提出之前,梭架也原来位置倒转准备继续钩线,同时送布机构将衣料向前移动,如此往复循环,使两线互相结合缝在衣料上。

图1.4⒉在缝纫机中找出驱动机构运动传递链条,确定主动件的输出构件,确定运动副的类型和数量,仔细测量机构运动学尺寸(如转动副的中心距和移动副导路间的相对距离),标注在草纸上。

⒊缓慢转动主轴,找出缝针机构主动件和输出构件,仔细观察从主动件到输出构件的机构传动路线上机构的运动特点和构件相互连接情况,确定活动构件和运动副的类型和数量。

⒋按着上一步的操作方法,依次确定跳线机构、摆梭机构和送布机构的运动链条,活动构件和转动副的种类和数量。

⒌选择合理的投影面(选择能够表达机构中多数构件运动的平面)。

⒍绘制机构示意图。

将主动件投影到适当的位置,沿着运动传递路线依次画出机构中的构件和运动副,并用适当的箭头标注出主动件。

⒎在机构中标出局部自由度和虚约束。

⒏计算机构自由度,检查所绘制的简图是否正确。

五、实验报告及要求⒈了解机构运动简图与实际机构之间的差别和对应关系;⒉绘制 5 个独立的机构运动简图[驱动机构、挑线机构、缝针机构、摆梭机构、送布机构要求:①用恰当的箭头表示出机构中的主动构件。

②指出何处有局部自由度、何处是复合约束。

③清点出机构中,活动构件 n 、高副 ph 、低副 pl 的数量。

④代入公式计算各机构的自由度。

篇四:实验二机构运动简图测绘实验报告实验二机构运动简图测绘实验报告姓名:学号:班级:实验日期:成绩:一、绘制简图二、思考题:1.一个正确的“机构运动简图”应能说明哪些内容?2.绘制机构运动简图,原动件的位置为什么可以任意确定?会不会影响简图的正确性?3.计算机构的自由度对绘制机构运动简图有何帮助?篇五:机构运动简图的测绘和分析试验报告实验一机构运动简图的测绘和分析一. 实验目的1. 学会根据各种机械实物或模型,绘制机构运动简图;2. 分析和验证机构自由度,进一步理解机构自由度的概念,掌握机构自由度的计算方法;3. 加深对机构结构分析的了解。

二. 设备和工具1. 各类典型机械的实物(如:缝纫机等)2. 各类典型机械的模型(如:内燃机模型、牛头刨床等);3. 钢皮尺,内外卡钳,量角器(根据需要选用);4. 三角板,铅笔,橡皮,稿纸(自备)。

三. 原理和方法1. 原理由于机构和运动仅与机构中所有的构件的数目的构件所组成的运动副的数目、类型、相对位置有关,因此,在绘制机构运动简图时,可以撇开构件的形状和运动副的具体构造,而用一些简略的符号(如教科书和机械设计手册中有关“常用构件的运动副简图符号”的规定)来代替构件和运动副,并按一定的比例尺表示运动副的相对位置,以此表明机构的运动特征。

表1-1为常用符号示例。

2. 方法(1)确定组成机构的构件数目测绘时使被测绘机械缓慢运动,仔细观测机构的运动,区分各个运动单元,从而确定组成机构的构件数目,找出原动件。

(2)测绘运动副的种类、数目根据相联接两构件的接触情况及相对运动的特点,确定各个运动副的种类。

(3)合理选择投影面,坐标和原动件位置选与机构的各个构件上的点运动平面皆平行的平面,或选能反映机构运动特征的其他平面做投影面。

转动(或移动)原动件,找出每个构件都能表达清楚的原动件位置。

(4)绘机构运动简图的示意图徒手按规定的符号,凭目测,使图与实物大致成比例(转动副位置、移动副导路方位,高副接触点及曲率),从原动件开始,依构件的连接次序,逐渐画出机构运动简图的示意图。

用数字1、2、3??区分构件,用字母a、b、c??区分运动副。

(5)绘正式机构运动简图仔细测量与机构运动有关的尺寸,即转动副间的中心距和移动导路的方向等,按适当的比例尺画出正式机构运动简图。

四.步骤和要求1.对指定绘制的几种机器或机构运动简图,其中至少有一种需按确定的比例尺绘制,其余的可凭目测,使图与实物大致成比例,这种不按比例尺绘制的简图通常称为机构示意图。

2.计算机构自由度数,并将结果与实际机构的自由度相对照,观察计算结果与实际是否相符。
