中空纤维超滤膜实验报告
一、实验目的1. 了解中空纤维超滤膜的基本结构和工作原理；2. 掌握中空纤维超滤膜的实验操作技术；3. 通过实验测试，分析中空纤维超滤膜的分离性能和抗污染性能；4. 探讨中空纤维超滤膜在废水处理、医药、食品等领域的应用前景。
二、实验原理中空纤维超滤膜是一种具有微孔结构的薄膜，孔径一般在0.01-0.1μm之间。
在一定的压力作用下，溶液中的小分子物质可以通过膜孔，而大分子物质则被截留在膜表面。
中空纤维超滤膜具有分离效率高、操作简便、能耗低等优点。
三、实验材料与仪器1. 实验材料：自来水、标准溶液（如葡萄糖、盐等）、活性炭、絮凝剂、废水样品等；2. 实验仪器：中空纤维超滤膜组件、高压泵、流量计、紫外-可见分光光度计、电导率仪、滤液收集瓶等。
四、实验方法1. 准备实验装置：将中空纤维超滤膜组件安装在实验装置上，连接高压泵、流量计等仪器；2. 标准溶液测试：分别配制一定浓度的葡萄糖、盐等标准溶液，进行超滤实验，记录滤液浓度和透过率；3. 自来水测试：将自来水通过超滤膜进行实验，记录滤液浓度和透过率；4. 废水测试：取一定量的废水样品，经过絮凝、沉淀等预处理后，通过超滤膜进行实验，记录滤液浓度和透过率；5. 活性炭和絮凝剂测试：将活性炭和絮凝剂加入废水中，进行预处理，然后通过超滤膜进行实验，记录滤液浓度和透过率；6. 抗污染性能测试：在超滤膜运行一段时间后，模拟实际应用场景，对膜进行污染，然后进行清洗和恢复性能实验，记录清洗前后滤液浓度和透过率。
五、实验结果与分析1. 标准溶液测试结果：通过实验，发现中空纤维超滤膜对葡萄糖、盐等标准溶液具有较好的分离效果，透过率较高；2. 自来水测试结果：自来水经过超滤膜处理后，滤液浓度明显降低，表明中空纤维超滤膜对自来水中的悬浮物、胶体等杂质有较好的去除效果；3. 废水测试结果：废水经过预处理和超滤膜处理后，滤液浓度明显降低，表明中空纤维超滤膜在废水处理中具有较好的应用前景；4. 活性炭和絮凝剂测试结果：在预处理中加入活性炭和絮凝剂，可以进一步提高废水处理效果，降低膜污染；5. 抗污染性能测试结果：经过污染和清洗后，膜的性能得到恢复，表明中空纤维超滤膜具有良好的抗污染性能。
中空纤维超滤的原理及作用
中空纤维超滤的原理及作用中空纤维超滤是一种通过半透膜将溶质和溶剂进行分离的膜分离技术。
它具有操作简便、能耗低、处理能力大、处理效率高等优点，在水处理、脱色、脱盐、浓缩、血液透析等领域具有广泛的应用。
中空纤维超滤的原理是利用中空纤维膜的微孔结构将水分子和小分子溶质通过，而拦截大分子溶质和悬浮物，实现物质的分离。
中空纤维膜是由一层薄膜材料包覆在一个中空的纤维管道上构成，薄膜材料通常为有机聚合物，如聚酰胺或聚砜等。
膜表面具有大量微孔，孔径通常在0.01-0.1微米之间。
当液体通过中空纤维膜时，较小的溶质分子和水分子可以穿过膜孔，而较大的分子和悬浮物则无法通过，从而实现物质的分离。
中空纤维超滤具有以下几个主要作用：1. 浓缩：中空纤维超滤可以将液体中的溶质分子进行浓缩。
在超滤过程中，液体中的水分子和小分子溶质可以通过膜孔被过滤出来，而较大的分子则被留在滤液中。
通过连续操作，可以将溶质浓缩到一定的程度，减少物质的体积，方便后续的处理和利用。
2. 分离：中空纤维超滤可以将混合溶液中的杂质和溶质进行有效分离。
相对于传统的过滤方法，中空纤维超滤具有更高的分离效率和更好的分离效果。
它可以将高分子物质、胶体粒子、悬浮物等有效地留在滤液中，使得滤液更加纯净。
3. 脱色：中空纤维超滤还可以用于脱除溶液中的杂色物质。
其原理是通过膜孔的尺寸选择性地将颜料、色素等杂色物质过滤出来，从而实现溶液脱色的目的。
与传统的脱色方法相比，中空纤维超滤更加高效、经济、环保。
4. 脱盐：中空纤维超滤可以用于水处理领域中的脱盐。
当海水、工业废水等盐溶液经过中空纤维超滤时，水分子和小分子溶质可以穿过膜孔，而大部分盐离子被截留在滤液中，从而实现盐的脱除。
这种方法相对于传统的蒸馏、离子交换等方法，具有更低的成本和更高的效率。
总之，中空纤维超滤是一种有效的膜分离技术，可以实现物质的浓缩、分离、脱色、脱盐等多种功能。
它在水处理、废水处理、食品加工、制药等领域具有重要的应用价值，并且随着技术的不断发展和完善，其应用领域将进一步扩大。

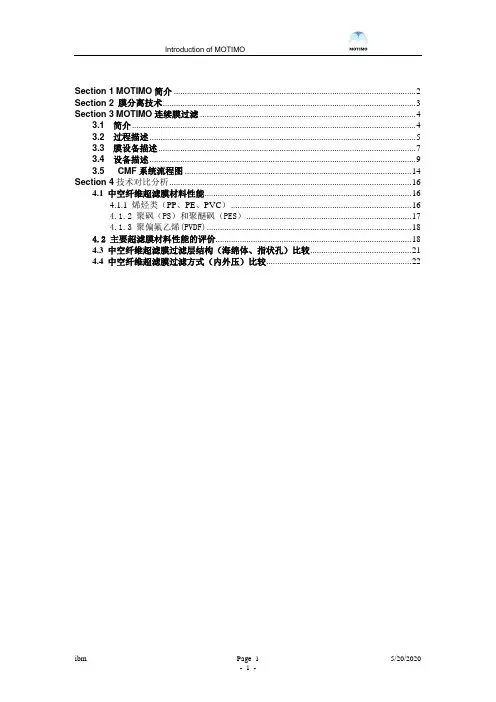

MOTIMO与其他产品的对比分析
Section 1 MOTIMO简介 (2)Section 2 膜分离技术 (3)Section 3 MOTIMO连续膜过滤 (4)3.1 简介 (4)3.2 过程描述 (5)3.3 膜设备描述 (7)3.4 设备描述 (9)3.5 CMF系统流程图 (14)Section 4技术对比分析 (16)4.1 中空纤维超滤膜材料性能 (16)4.1.1 烯烃类（PP、PE、PVC） (16)4.1.2 聚砜（PS）和聚醚砜（PES） (17)4.1.3 聚偏氟乙烯(PVDF) (18)4.2 主要超滤膜材料性能的评价 (18)4.3 中空纤维超滤膜过滤层结构（海绵体、指状孔）比较 (21)4.4 中空纤维超滤膜过滤方式（内外压）比较 (22)Section 1 MOTIMO简介天津膜天膜科技有限公司（MOTIMO）是在国家发改委重大高新技术产业化专项“年产100万平方米中空纤维膜系列产品产业化示范工程”成果的基础上由天津膜天膜工程技术有限公司与香港华益集团共同出资组建的合资公司，于2003年在天津经济技术开发区（泰达）成立，注册资金5000万元，构建了中国最大的年产量超过300万平方米的中空纤维膜制造基地，厂房建筑面积超过10,000平方米，公司拥有雄厚的技术力量和一流的生产设备，公司拥有10条纺丝设备和生产线、4条自动化的浇铸生产线、数十套现代化的膜性能检测设备以及所需的研发中心、营销中心等配套设施，整个生产过程实现了自动化控制。
公司是中国膜工业协会会员，是天津经济技术开发区认定的高新技术企业，公司通过国家建设部的康居部品认证。
公司生产各种材质、规格的内压、外压型中空纤维超滤、微滤膜组件及装置，产品规格包括实验型、家用型和工程型。
MOTIMO的产品种类繁多，包括各种材质的中空纤维MF/UF膜组件，各种内压、外压式膜组件，CMF、TWF膜过滤系统，以及专门用于MBR的FP系列膜组件等。
这些产品目前已被广泛应用于污水处理，果汁饮料净化、饮用水净化，以及工业分离浓缩等领域。
中空超滤膜组件结构
中空超滤膜组件结构
中空超滤膜组件由以下部分组成：
1. 中空超滤膜：是组件的主要部分，通常由聚合醚砜（PES）或聚偏氟乙烯（PVDF）等材料制成。
中空超滤膜呈管状，内部是中空的，具有较高的孔隙度和较小的孔径，可以过滤掉水中的悬浮物、细菌、病毒等物质。
2. 膜支撑体：位于中空超滤膜的外部，起到支撑膜的作用，帮助维持膜的形状和稳定性。
3. 膜外壳：组件的外部结构，通常由塑料或不锈钢材料制成，起到保护膜和支撑体的作用，同时提供通道用于进出水。
4. 进水口：组件的一端有进水口，用于将需要过滤的水引入组件内部。
5. 出水口：组件的另一端有出水口，过滤后的水从这里流出，除去悬浮物、微生物等杂质，得到清洁的水。
6. 连接件：用于连接多个中空超滤膜组件，构成滤池或滤膜系统，增加过滤面积以提高处理能力。
中空纤维超滤膜的技术与过滤方式
中空纤维超滤膜的技术与过滤方式2019.11.26中空纤维超滤膜是超滤膜的一种。
它是超滤技术中较为成熟与先进的一种技术。
中空纤维外径：0.5-2.0nm，内径：0.3-1.4nm，中空纤维管壁上布满微孔，孔径以能截留物质的分子量表达，截留分子量可达几千至几十万。
超滤膜是较早开发的高分子分离膜之一。
超滤技术是一种广泛用于水的净化，溶液分离、浓缩，以及从废水中提取有用物质，废水净化再利用领域的高新技术。
特点是使用过程简单，不需加热，能源节约，低压运行，装置占地面积小。
中空纤维超滤膜是采用食品级树脂经过一定工序制成的细长圆柱状膜丝，具有过滤精度高0.1~0.01微米，能将水中大于0.01微米的物质滤除，出来的水质可以直接饮用;中空纤维超滤膜只能将水中的化合态物质滤除如：泥沙、铁锈、胶状体、悬浮颗粒、热毒、细菌、大肠杆菌和重金属等，游离态物质却过滤不了如：钙离子、锌离子、铁离子等等;中空纤维超滤膜过滤出来的水质PH值基本没有改变，而且水中的矿物质还保留下来，所有比较适合家里有老人和小孩饮用。
中空纤维超滤膜按照水质过滤方式分有两种：外压式超滤膜：外压式超滤膜采用食品级PP和PE树脂(制作方法同内压膜，区别在于膜丝直径的粗细;后面详细说明)。
PP(聚丙稀)外压式超滤膜采用：高温挤丝~(烤箱烘烤~机床拉丝重复四次)~裁丝~灌胶~捡漏~酒精浸泡~冲水(将膜丝内部酒精冲洗掉)~浸泡消毒(偏于长期保存)等二十几个工序。
PP(聚丙稀)外压式超滤膜属于典型物理超滤膜，具有物理性能稳定、精度高、膜丝韧度强等优点：PP(聚丙稀)外压式超滤膜属于超滤膜中小膜，它的外径：450-460μm，内径：350-360μm，管壁厚50μm，是属典型的热相拉伸膜。
PP(聚丙稀)外压式超滤膜工作原理是：1、当水在水压的作用下流向超滤膜的外壁，大于0.01微米的物质被超滤截留下来，小于0.01微米的水和游离态物质从膜孔中穿过，从而达到净化水质的效果。
