FCE06_C手持式电梯限速器测量仪说明书 1
限速器测试仪作业指导书

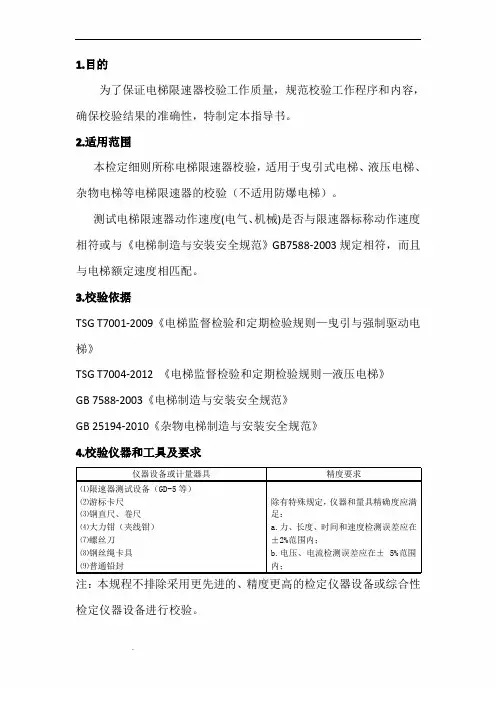

限速器测试仪作业指导书限速器校验作业指导书1.目的为了确保电梯安全牢靠运行，标准电梯限速器检测工作程序和内容,保证限速器检测工作质量,依据有关规定,特制定本作业指导书。
2.适用范围本作业指导书适用于公司购限速器和公司维保在用电梯限速器〔包括配有安全钳的杂物电梯〕机械动作速度和电气动作速度的检测。
3.检测依据TSG T7001-2023《电梯监视检验和定期检验规章—曳引与强制驱动电梯》及第1 号、2 号修改单TSG T7004-2023 《电梯监视检验和定期检验规章—液压电梯》及第1 号、2 号修改单TSG T7006-2023 《电梯监视检验和定期检验规章—杂物电梯》及第1 号、2 号修改单GB 7588-2023《电梯制造与安装安全标准》及第1 号修改单4限速器校验人员及治理4.1从事限速器校验工作的人员,必需是经过省级或以上特种设备安全监视治理部门认可的电梯检验人员，并经公司培训认可。
4.2限速器检测应有与检测工作相适应的检验工具、设备、仪表装置和场地等，并建立必要的规章制度。
4.3校验工作由校验人员负责,校验人员应经专业学问的培训。
校验人员必需具备限速器的根底学问，生疏并能执行限速器校验的有关法规、标准，能娴熟使用检测装置，并把握限速器校验的实际技能。
5.检测周期、工程和要求5.1限速器校验周期按特种设备法规、标准的要求确定。
5.2校验工程：限速器电气动作速度和机械动作速度的检测。
对用于上行超速保护触发元件的限速器还应进展上行电气动作速度和机械动作速度的检测。
5.3需校验的限速器，应按其电梯的额定速度和与其相对应的安全钳依据《电梯制造与安装安全标准》9.9 条规定确定其动作速度，常用的限速器可参考表一的检测数据。
5.4动作速度的检测应至少进展二次，当二次检测结果与其平均值的偏差不大于限速器检测仪器的误差时认定该限速器动作速度合格；当二次检测结果与其平均值的偏差大于限速器测量误差时应进展第三次检测，以较接近的二次动作速度取平均值，其偏差不大于限速器测量误差时也可认定该限速器动作速度合格；否则应判定该限速器动作速度不合格。
电梯限速器动作速度校验报告
批准人
审核人
操作人
日期
年月日
日期
年月日
日期
年月日
电梯限速器动作速度校验报告
校验报告编号:BZXO/XSQ2016-61
委托单位名称
国网山东省电验单位名称
滨州西奥电梯工程有限公司
核准证或许可证编号
TS3337E40—2020
技术参数
制造单位
宁波申菱电梯配件有限公司
设备内部编号
南梯
型号
XSQ115-02
出厂编号
11041177
额定速度
1。5s/m
校验设备
名称
电梯限速器测试仪
设备型号
FCE06—C
设备编号
FC80278
校验实测结果
序号
1
2
3
下行
电气动作速度(m/s)
1.767
1.783
1.804
机械动作速度(m/s）
1。894
1.906
1.925
结论
经整定检测结果合格
校验单位（公章）
效验依据
GB7588-2003《电梯制造与安全规范》
Fdx-06电梯限速器测试仪说明书(9-25)
概述FDX-06电梯便携式限速器测试仪是测量电梯限速器的电气和机械动作速度专业设备。
适用于质量技术监督局、商检局、电梯安装部门等单位对电梯限速器的现场检测，同时适用于电梯及限速器生产厂家的在线检测。
FDX-06采用的是低压安全电机，可避免工作电源（如AC220V）因意外漏电对测试人员产生的电击风险。
FDX-06采用7”彩色液晶电容触摸屏，超大的屏幕可以做到测试曲线和数据即时动态显示，测试过程一目了然。
菲康公司专为该款仪器开发设计了专用的HS01磁敏传感器，无需安装支架，现场只需吸附在限速器的支座上即可，既方便使用又使测试数据更加稳定。
测量过程“1”键搞定1.用途该仪器用于检测电梯限速器轮盘的电气和机械动作速度。
适用于质量技术监督局、商检局、电梯安装部门等单位对电梯限速器的现场检测，同时适用于电梯及限速器生产厂家的在线检测。
2.仪器组成电梯限速器测试仪有两大部分组成：控制检测部分和驱动部分。
2.1控制检测部分控制检测部分包括液晶屏、电源接口、通讯接口、HS01磁敏传感器2.2驱动部分：驱动部分为60W、24V安全驱动电机图13.主要参数及性能指标：■测量范围：0.25—10m/s■测量精度：﹤±0.5%■保存测量次数：标配4G SD卡，＞40万次；可升级到64G■电源：AC180～240V■手持电机：60W、DC24V安全电压电机■测量过程一键操作，自动结束试验，测试简单快捷、效率极高■7吋电容彩色液晶屏、中文虚拟仪器界面、速度曲线和数值动态显示■自适应加速曲线，平稳段加速度值≤0.015m/s2，测量又快又准，单次测量时间＜1分钟■中文输入，可输入产品制造商、型号等产品档案信息。
4.使用说明：4.1.1测量准备1、切断安全回路电源（切记！否则可能仪器开关检测口会烧坏）2、从限速器上拿开钢丝绳3、开关接线仪器引出线有1组鳄鱼夹，夹在限速器的动作开关上如果开关没接通，曲线界面栏的上面会有“有开关未复位”文字出现，有此文字时测试不能开始，电机不会旋转。
电梯限速器校验作业指导书
在电梯定期检验过程中，限速器出现下列情况之一，需要现场校验限 速器，并出具校验报告： （1）使用周期达到 2 年的限速器，并且定期检验时无限速器校验报 告； （2）使用周期达到 5 年的杂物电梯限速器，并且定期检验时无限速 器校验报告； （3）限速器动作出现异常； （4）限速器各调节部位封记损坏的电梯。
（1）每个动作速度应测量三次，取平均值，如果发现某一测量 值异常，应重新测量三次。
（2）不应戴手套检查旋转部件，且应注意剪切和挤压等危险。 （3）驱动电机的转速变化率应尽量小，即应以尽可能低的加速 度来达到限速器的动作速度，以便消除惯性影响。 （4）校验后应将限速器钢丝绳及时复位（限速器绳复位时，应 防止绳的张力过大及大力钳的意外窜动），并对限速器、安全钳拉杆 和底坑限速器张紧轮等相关部件的复位情况进行确认，并以检修速度 先向上后向下，先点动后小距离运行，确认无异常情况后，电梯方可 投入正常运行。 （5）对于拆卸下来的限速器，限速器绳轮的节圆直径 D=D -2h+d
特殊情况下，电梯设计文件对温度、湿度、电压、环境空气条件等 进行了专门的规定的，检验现场的温度、湿度、电压、环境空气条件等应 符合电梯设计文件的规定。
对于不具备现场校验条件的电梯，或者限速器校验操作时可能导致危 险，校验人员可以中止校验并，要求电梯使用单位将限速器拆下进行校验。
.
（1）限速器外观检查 限速器的铭牌应标注型号、额定速度、电气和机械动作速度；
（4）校验人员应配备和穿戴必需的防护用品，安全监督员（现 场检验组长）应做好安全交底，并且告知检验员应遵守施工现场或者 使用单位明示的安全管理规定。
进入检验现场时，校验人员应首先确认现场校验条件。校验现场 应具备以下条件:
限速器的检测方法

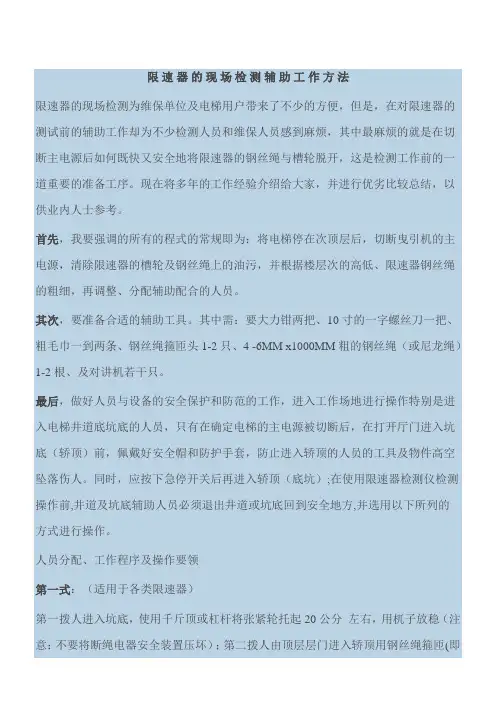

限速器的现场检测辅助工作方法限速器的现场检测为维保单位及电梯用户带来了不少的方便，但是，在对限速器的测试前的辅助工作却为不少检测人员和维保人员感到麻烦，其中最麻烦的就是在切断主电源后如何既快又安全地将限速器的钢丝绳与槽轮脱开，这是检测工作前的一道重要的准备工序。
现在将多年的工作经验介绍给大家，并进行优劣比较总结，以供业内人士参考。
首先，我要强调的所有的程式的常规即为：将电梯停在次顶层后，切断曳引机的主电源，清除限速器的槽轮及钢丝绳上的油污，并根据楼层次的高低、限速器钢丝绳的粗细，再调整、分配辅助配合的人员。
其次，要准备合适的辅助工具。
其中需：要大力钳两把、10寸的一字螺丝刀一把、粗毛巾一到两条、钢丝绳箍匝头1-2只、4 -6MM x1000MM粗的钢丝绳（或尼龙绳）1-2根、及对讲机若干只。
最后，做好人员与设备的安全保护和防范的工作，进入工作场地进行操作特别是进入电梯井道底坑底的人员，只有在确定电梯的主电源被切断后，在打开厅门进入坑底（轿顶）前，佩戴好安全帽和防护手套，防止进入轿顶的人员的工具及物件高空坠落伤人。
同时，应按下急停开关后再进入轿顶（底坑）;在使用限速器检测仪检测操作前,井道及坑底辅助人员必须退出井道或坑底回到安全地方,并选用以下所列的方式进行操作。
人员分配、工作程序及操作要领第一式：（适用于各类限速器）第一拨人进入坑底，使用千斤顶或杠杆将张紧轮托起20公分左右，用杌子放稳（注意：不要将断绳电器安全装置压坏）；第二拨人由顶层层门进入轿顶用钢丝绳箍匝(即马蹄夹子)夹紧在上行的钢丝绳由护栏向下20公分处，再用细钢丝绳或尼龙绳（粗细以既可以打结又可以承载重量为准）扣在钢丝绳箍匝的下方,再向上拉起后缠绕在护栏的横杆上即可；第三拨人员，在机房用螺丝刀将限速器的钢丝绳从槽轮中挑起，用两根细尼龙绳再上下行两个方向拉起后将钢丝绳与槽轮脱离开来。
这种方法安全系数高，同时参与的辅助人员也比较多。
该方法多用于高速大型的限速器的检测如：OTIS的E-CAR、A-CAR，以及三菱的DG619检测的辅助工作。

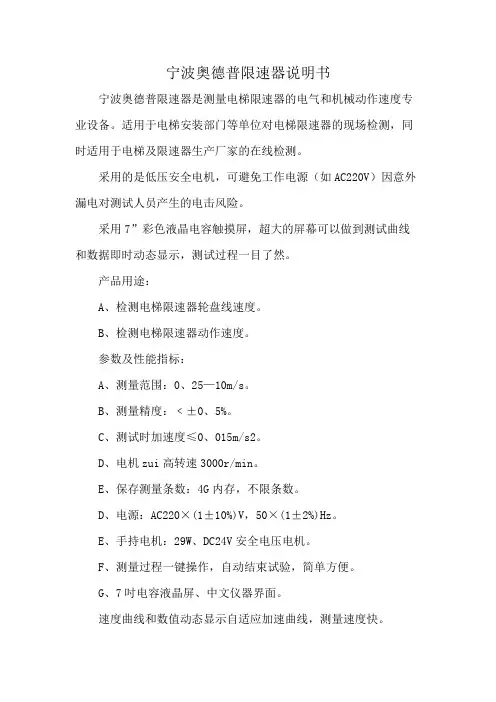

宁波奥德普限速器说明书
宁波奥德普限速器说明书
宁波奥德普限速器是测量电梯限速器的电气和机械动作速度专业设备。
适用于电梯安装部门等单位对电梯限速器的现场检测，同时适用于电梯及限速器生产厂家的在线检测。
采用的是低压安全电机，可避免工作电源（如AC220V）因意外漏电对测试人员产生的电击风险。
采用7”彩色液晶电容触摸屏，超大的屏幕可以做到测试曲线和数据即时动态显示，测试过程一目了然。
产品用途：
A、检测电梯限速器轮盘线速度。
B、检测电梯限速器动作速度。
参数及性能指标：
A、测量范围：0、25—10m/s。
B、测量精度：﹤±0、5%。
C、测试时加速度≤0、015m/s2。
D、电机zui高转速3000r/min。
E、保存测量条数：4G内存，不限条数。
D、电源：AC220×(1±10%)V，50×(1±2%)Hz。
E、手持电机：29W、DC24V安全电压电机。
F、测量过程一键操作，自动结束试验，简单方便。
G、7吋电容液晶屏、中文仪器界面。
速度曲线和数值动态显示自适应加速曲线，测量速度快。
H、中文输入，可输入产品制造商、型号等产品档案信息。
I、自带4吋热敏打印机，可以现场打印输出测试结果。
J、内存：4G（可升级到64G），海量档案数据存储。
K、驱动，测速，打印一体设计，无需另配组件。
电梯检验仪器仪表的使用讲解
电梯检验仪器仪表的使用常用仪器1.数字式万用表 5.数字式噪音器2.数字式钳形电流表 6.游标卡尺3.数字式转速计7.百分表4.数字式兆欧表8. JZC激光自动安平垂准仪数字万用表使用方法一、概述该系列仪表是一种性能稳定、用电池驱动的高可靠性数字万用表，仪表采用27mm字高LCD显示器，读数清晰；温度和时间显示，背光5秒驱动及过载保护功能，更加方便使用。
该系列仪表可用来测量直流电压和交流电压、直流电流和交流电流、电阻、电容、二极管、三极管、通断测试、TTL，频率及电平输出等参数。
根据TSGT7001-2009技术规范（2.12接地项目）要求所有电气设备及线管.线槽的外露可以导电部分应当与保护线（PE)可靠接地，检测此项目时使用万用表的电阻档来测量其阻值大小，判定其是否符合国家标准要求；使用万用表的电压档可以区分三相四线制和三相五线制，区分地线和零线，测定三相电压的大小是否在国家标准范围之内。
二、安全事项1、测量电压时，请勿输入超过直流1000V或交流750V有效值的极限电压。
2、36V以下的电压为安全电压，在测高于36V直流、25V交流电压时，要检查表笔是否可靠接触，是否正确连接、是否绝缘良好等，以避免电击。
3、换功能和量程时，表笔应离开测试点。
4、选择正确的功能和量程，谨防误操作，该系列仪表虽然有全量程保护功能，但为了安全起见，仍多加注意。
5、测量电流时，请勿输入超过20A的电流。
三、电压测量1、将黑表笔插入“COM”插孔，红表笔插入“VΩHz”插孔。
2、将功能开关转至“V”档，如果被测电压大小未知，应选择最大量程，再逐步减小，直至获得分辨最高的计数。
3、测量直流电压时，使“DC/AC”键按下置DC测量方式；测量交流电压时，使“DC/AC”键按下置AC测量方式；4、将测试表笔可靠接触测试点，显示屏即显示被测电压值；测量直流电压显示时，为红表笔所接的该点电压与极性。
四、电流测量1、将黑表笔插入“COM”插孔，红表笔插入“MA”或“20A”插孔中。
电梯加、减速度测试仪操作规程
电梯加、减速度测试仪操作规程1、电梯加、减速度测试仪用途及配置。
1.1本测试仪为电梯运行专用加、减速度测试仪，可测试电梯运行时起制动加速度，垂直振动加速及水平振动加速度。
2、电梯加、减速度测试仪使用方法。
2.1电梯起制动加速测试。
2 .1.1在功能菜谱上，选择“开始”，步入“测试选项菜谱“。
2.1.2在选择菜谱上，设置为起制动，频率自动跳至30HZ。
即频道为0-30HZ。
设置楼层时，将光标移到起始楼层或终止楼层处，先按一次“↓”键，此时光标消失，数字高亮预示“↑”和“↓”键调整数字，再按一次“↓”键确认，此时光标重新出现。
起始楼层和终止楼层设置方法相同，选择确定步入测试功能菜谱。
2.1.3将传感器放置轿厢板中心位置,平台调至水平,传感器置于“B”状态。
2.1.4在“测试功能菜谱”上选择清零，察看基线是否与横坐标轴重合，或预示的数字是在0±5范围内变化，如超至范围则需屡次清零，操作直至满足要求，然后即可选测试项，步入测试状态。
2.1.5启动电梯，从屏幕上可察看到电梯运行过程的加速度变化曲线。
注意此时轿厢的人员应固定不动，以避免叠加人为的振动信号。
2.1.6待电梯完全停止后，选择停止（即按）“↓”键。
）2.1.7步入“输出功能菜谱”可对测试数据进行预示，存贮等多项操作。
2.2电梯垂直、水平振动加速度测试。
2.2.1在“开始功能菜谱”上选择“开始”步入“测试选项菜谱”。
2.2.2在选项菜谱上，设置为“垂直振动”或“水平振动”，频率自动跳至100HZ，即频道为0-100Hz，楼层设置方法同起制动加速度测试时步骤。
2.2.3将传感器放置于轿厢底板中心位置，平台调至水平，传感器置于“B”状态为测垂直振动，传感器置于“B”状态为测水平振动。
2.2.4在测试功能菜谱上选择“清零”察看基线是否与横坐标轴重合，或预示的数字是否在0±5范围内变化，如超至范围需屡次“清零”操作直到满足要求。
2.2.5启动电梯待电梯步入匀速运动状态后，即可选测试项，步入测试状态。
