漆包线电阻标准

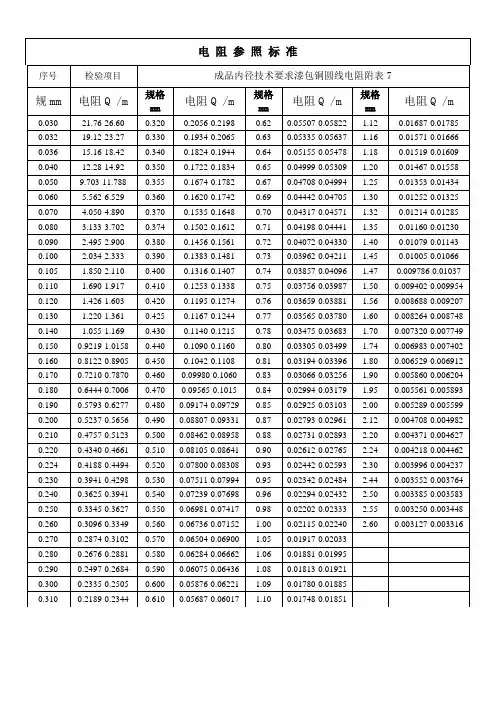

漆包铜线GB-T6109检验参考标准
0.5237-0.5656
0.490
0.08807-0.09331
0.87
0.02793-0.02961
2.12
0.004708-0.004982
0.210
0.4757-0.5123
0.500
0.08462-0.08958
0.88
0.02731-0.02893
2.20
0.004371-0.004627
1.055-1.169
0.430
0.1140-0.1215
0.78
0.03475-0.03683
1.70
0.007320-0.007749
0.150
0.9219-1.0158
0.440
0.1090-0.1160
0.80
0.03305-0.03499
1.74
0.006983-0.007402
0.160
0.250
0.3345-0.3627
0.550
0.06981-0.07417
0.98
0.02202-0.02333
2.55
0.003250-0.003448
0.260
0.3096-0.3349
0.560
0.06736-0.07152
1.00
0.02115-0.02240
2.60
0.003127-0.003316
≤0.004
0.020
0.302
0.033
0.319
0.050
0.335
0.280
±0.004
≤0.004
0.020
0.312
0.033
0.329
0.050

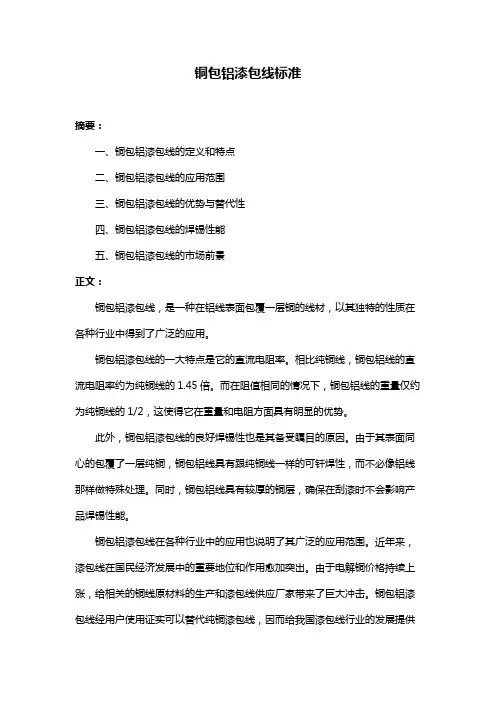

铜包铝漆包线标准
铜包铝漆包线标准
摘要：
一、铜包铝漆包线的定义和特点
二、铜包铝漆包线的应用范围
三、铜包铝漆包线的优势与替代性
四、铜包铝漆包线的焊锡性能
五、铜包铝漆包线的市场前景
正文：
铜包铝漆包线，是一种在铝线表面包覆一层铜的线材，以其独特的性质在各种行业中得到了广泛的应用。
铜包铝漆包线的一大特点是它的直流电阻率。
相比纯铜线，铜包铝线的直流电阻率约为纯铜线的1.45倍。
而在阻值相同的情况下，铜包铝线的重量仅约为纯铜线的1/2，这使得它在重量和电阻方面具有明显的优势。
此外，铜包铝漆包线的良好焊锡性也是其备受瞩目的原因。
由于其表面同心的包覆了一层纯铜，铜包铝线具有跟纯铜线一样的可钎焊性，而不必像铝线那样做特殊处理。
同时，铜包铝线具有较厚的铜层，确保在刮漆时不会影响产品焊锡性能。
铜包铝漆包线在各种行业中的应用也说明了其广泛的应用范围。
近年来，漆包线在国民经济发展中的重要地位和作用愈加突出。
由于电解铜价格持续上涨，给相关的铜线原材料的生产和漆包线供应厂家带来了巨大冲击。
铜包铝漆包线经用户使用证实可以替代纯铜漆包线，因而给我国漆包线行业的发展提供
了巨大的商机和广阔的市场。
在焊锡性能方面，铜包铝漆包线的优良性质也得到了明显的体现。
铜包铝线由于其表面同心的包覆了一层纯铜，因此具有跟纯铜线一样的可钎焊性，而不必像铝线那样做特殊处理。
同时，铜包铝线具有较厚的铜层，确保在刮漆时不会影响产品焊锡性能。
总的来说，铜包铝漆包线以其独特的性质和优良的性能，不仅在电阻、重量等方面具有优势，而且在焊锡性能和应用范围上也表现出色。

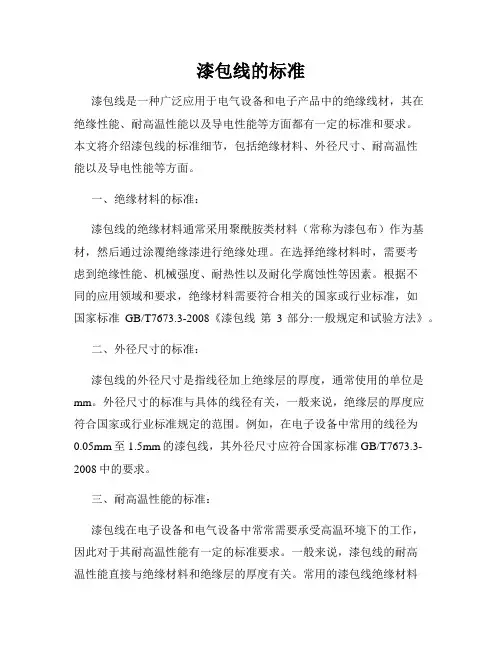

漆包线的标准
漆包线的标准漆包线是一种广泛应用于电气设备和电子产品中的绝缘线材，其在绝缘性能、耐高温性能以及导电性能等方面都有一定的标准和要求。
本文将介绍漆包线的标准细节，包括绝缘材料、外径尺寸、耐高温性能以及导电性能等方面。
一、绝缘材料的标准：漆包线的绝缘材料通常采用聚酰胺类材料（常称为漆包布）作为基材，然后通过涂覆绝缘漆进行绝缘处理。
在选择绝缘材料时，需要考虑到绝缘性能、机械强度、耐热性以及耐化学腐蚀性等因素。
根据不同的应用领域和要求，绝缘材料需要符合相关的国家或行业标准，如国家标准GB/T7673.3-2008《漆包线第3部分:一般规定和试验方法》。
二、外径尺寸的标准：漆包线的外径尺寸是指线径加上绝缘层的厚度，通常使用的单位是mm。
外径尺寸的标准与具体的线径有关，一般来说，绝缘层的厚度应符合国家或行业标准规定的范围。
例如，在电子设备中常用的线径为0.05mm至1.5mm的漆包线，其外径尺寸应符合国家标准GB/T7673.3-2008中的要求。
三、耐高温性能的标准：漆包线在电子设备和电气设备中常常需要承受高温环境下的工作，因此对于其耐高温性能有一定的标准要求。
一般来说，漆包线的耐高温性能直接与绝缘材料和绝缘层的厚度有关。
常用的漆包线绝缘材料如聚酰胺类材料，其耐高温性能可以达到130℃至200℃以上。
具体的耐高温性能标准需参照国家或行业标准进行具体规定。
四、导电性能的标准：漆包线作为导电材料，其导电性能也需要符合一定的标准。
导电性能主要包括电阻值和导电率两个方面。
电阻值反映了漆包线导电性能的好坏，一般要求电阻值尽可能低，以确保电流传输的效率。
导电率是一个材料的导电能力，也是评价导电性能的重要指标之一。
对于漆包线的导电性能，可以参考国家标准GB/T3077-2015《钢进口技术条件》中的相关要求。
总结：漆包线作为一种重要的电线材料，在其制造过程中需要符合一系列的标准要求。
绝缘材料、外径尺寸、耐高温性能以及导电性能等方面都有相应的标准可供参考。

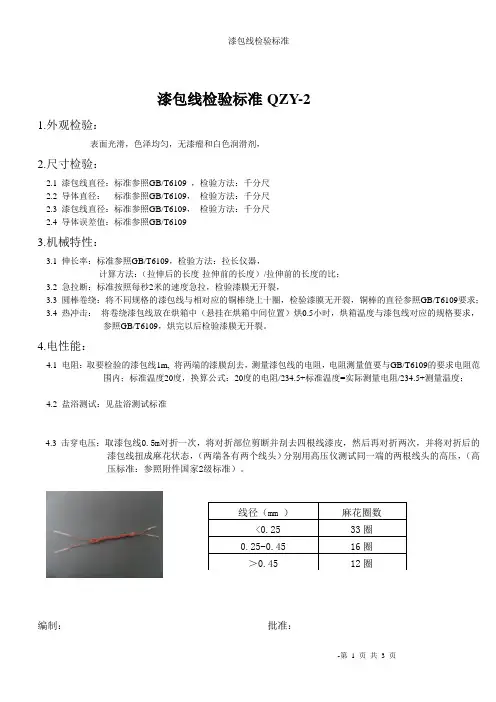

漆包线检验标准
漆包线检验标准QZY-21.外观检验：表面光滑，色泽均匀，无漆瘤和白色润滑剂，2.尺寸检验：2.1 漆包线直径：标准参照GB/T6109 ，检验方法：千分尺2.2 导体直径：标准参照GB/T6109，检验方法：千分尺2.3 漆包线直径：标准参照GB/T6109，检验方法：千分尺2.4 导体误差值：标准参照GB/T61093.机械特性：3.1 伸长率：标准参照GB/T6109，检验方法：拉长仪器，计算方法：（拉伸后的长度-拉伸前的长度）/拉伸前的长度的比；3.2 急拉断：标准按照每秒2米的速度急拉，检验漆膜无开裂，3.3 圆棒卷绕：将不同规格的漆包线与相对应的铜棒绕上十圈，检验漆膜无开裂，铜棒的直径参照GB/T6109要求；3.4 热冲击：将卷绕漆包线放在烘箱中（悬挂在烘箱中间位置）烘0.5小时，烘箱温度与漆包线对应的规格要求，参照GB/T6109，烘完以后检验漆膜无开裂。
4.电性能：4.1 电阻：取要检验的漆包线1m, 将两端的漆膜刮去，测量漆包线的电阻，电阻测量值要与GB/T6109的要求电阻范围内；标准温度20度，换算公式：20度的电阻/234.5+标准温度=实际测量电阻/234.5+测量温度；4.2 盐浴测试：见盐浴测试标准4.3 击穿电压：取漆包线0.5m对折一次，将对折部位剪断并刮去四根线漆皮，然后再对折两次，并将对折后的漆包线扭成麻花状态，（两端各有两个线头）分别用高压仪测试同一端的两根线头的高压，（高压标准：参照附件国家2级标准）。
线径（mm ）麻花圈数<0.25 33圈0.25-0.45 16圈＞0.45 12圈编制：批准：漆包线盐浴检验标准1.主题内容与适用范围：本标准适用于本企业漆包线检验之用。
2.操作过程：配置溶液及接线：A.配置盐水溶液：食盐30克，清水10公斤，浓度为 3‰；B.配置酚酞溶液：酒精100克，酚酞3克；C.配置溶液：每10公斤盐水溶液加入20毫升酚酞溶液。
漆包线检验标准
漆包线检验标准QZY-21.外观检验：表面光滑，色泽均匀，无漆瘤和白色润滑剂，2.尺寸检验：漆包线直径：标准参照GB/T6109 ，检验方法：千分尺导体直径：标准参照GB/T6109，检验方法：千分尺漆包线直径：标准参照GB/T6109，检验方法：千分尺导体误差值：标准参照GB/T61093.机械特性：伸长率：标准参照GB/T6109，检验方法：拉长仪器，计算方法：（拉伸后的长度-拉伸前的长度）/拉伸前的长度的比；急拉断：标准按照每秒2米的速度急拉，检验漆膜无开裂，圆棒卷绕：将不同规格的漆包线与相对应的铜棒绕上十圈，检验漆膜无开裂，铜棒的直径参照GB/T6109要求；热冲击：将卷绕漆包线放在烘箱中（悬挂在烘箱中间位置）烘小时，烘箱温度与漆包线对应的规格要求，参照GB/T6109，烘完以后检验漆膜无开裂。
4.电性能：电阻：取要检验的漆包线1m, 将两端的漆膜刮去，测量漆包线的电阻，电阻测量值要与GB/T6109的要求电阻范围内；标准温度20度，换算公式：20度的电阻/+标准温度=实际测量电阻/+测量温度；盐浴测试：见盐浴测试标准击穿电压：取漆包线0.5m对折一次，将对折部位剪断并刮去四根线漆皮，然后再对折两次，并将对折后的漆包线扭成麻花状态，（两端各有两个线头）分别用高压仪测试同一端的两根线头的高压，（高压标准：参照附件国家2级标准）。
线径（mm ）麻花圈数<33圈圈＞12圈编制：批准：漆包线盐浴检验标准主题内容与适用范围：本标准适用于本企业漆包线检验之用。
操作过程：配置溶液及接线：配置盐水溶液：食盐30克，清水10公斤，浓度为3‰；配置酚酞溶液：酒精100克，酚酞3克；配置溶液：每10公斤盐水溶液加入20毫升酚酞溶液。
图1按图1检查盐浴装置正负极接线是否正确。
导电体接正极直接接入盐浴池，被测定转子接负极。
将电源正负极正确连接后，通直流电24伏，每次做盐浴前要检查溶液的导电性能，将“+”和“-”极直接浸入盐浴池中，观察电流表的读数，导通电流是否达到标准值：500mA。

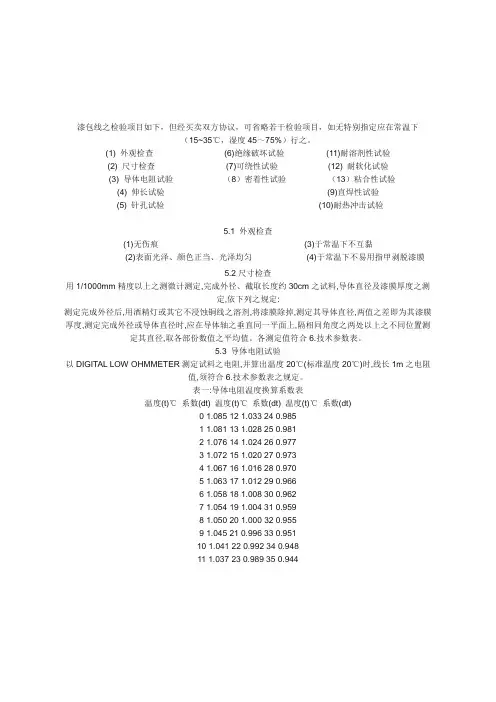

漆包线检验标准
漆包线之检验项目如下，但经买卖双方协议，可省略若干检验项目，如无特别指定应在常温下（15~35℃，湿度45～75%）行之。
(1) 外观检查(6)绝缘破坏试验(11)耐溶剂性试验(2) 尺寸检查(7)可绕性试验(12) 耐软化试验(3) 导体电阻试验（8）密着性试验（13）粘合性试验(4) 伸长试验(9)直焊性试验(5) 针孔试验(10)耐热冲击试验5.1 外观检查(1)无伤痕(3)于常温下不互黏(2)表面光泽、颜色正当、光泽均匀(4)于常温下不易用指甲剥脱漆膜5.2尺寸检查用1/1000mm精度以上之测微计测定,完成外径、截取长度约30cm之试料,导体直径及漆膜厚度之测定,依下列之规定:测定完成外径后,用酒精灯或其它不浸蚀铜线之溶剂,将漆膜除掉,测定其导体直径,两值之差即为其漆膜厚度,测定完成外径或导体直径时,应在导体轴之垂直同一平面上,隔相同角度之两处以上之不同位置测定其直径,取各部份数值之平均值。
各测定值符合6.技术参数表。
5.3 导体电阻试验以DIGITAL LOW OHMMETER测定试料之电阻,并算出温度20℃(标准温度20℃)时,线长1m之电阻值,须符合6.技术参数表之规定。
表一:导体电阻温度换算系数表温度(t)℃系数(dt) 温度(t)℃系数(dt) 温度(t)℃系数(dt)0 1.085 12 1.033 24 0.9851 1.081 13 1.028 25 0.9812 1.076 14 1.024 26 0.9773 1.072 15 1.020 27 0.9734 1.067 16 1.016 28 0.9705 1.063 17 1.012 29 0.9666 1.058 18 1.008 30 0.9627 1.054 19 1.004 31 0.9598 1.050 20 1.000 32 0.9559 1.045 21 0.996 33 0.95110 1.041 22 0.992 34 0.94811 1.037 23 0.989 35 0.9445.6 绝缘破坏试验从同一轴上取五根长约30cm的直线状试样,除去度样两端的漆膜，安装在如图一所示的装置上。
铜包铝漆包线标准
铜包铝漆包线标准一、导体规格铜包铝漆包线的导体由铝线表面包裹一层铜层组成，铜层的截面积决定了导体的规格。
常见的规格有0.12mm、0.15mm、0.18mm、0.20mm等，不同规格的铜包铝漆包线具有不同的电阻率和抗拉强度。
二、机械性能铜包铝漆包线具有良好的机械性能，包括抗拉强度、伸长率、弯曲性能等。
其抗拉强度一般在150-350MPa之间，伸长率在2.5-4%之间，弯曲性能优异。
此外，铜包铝漆包线还具有优良的耐磨性和耐疲劳性。
三、电性能铜包铝漆包线的电性能主要取决于其导体截面积和绝缘层厚度。
其电阻率比纯铝线略高，但远低于纯铜线。
因此，铜包铝漆包线在传输电流时具有较低的能量损失。
此外，铜包铝漆包线还具有良好的耐压性能和绝缘性能。
四、热性能铜包铝漆包线的热性能主要取决于其导体的热导率和绝缘层的热阻。
由于铝和铜的热导率较高，因此铜包铝漆包线的热导率也较高。
此外，铜包铝漆包线的热阻较低，能够快速地散发热量，使其在高温下仍能保持良好的性能。
五、耐腐蚀性铜包铝漆包线具有良好的耐腐蚀性，能够抵抗大气、水和某些化学物质的腐蚀。
此外，铜包铝漆包线的表面经过涂层处理，可以进一步提高其耐腐蚀性能。
六、环保性能铜包铝漆包线的环保性能主要取决于其生产过程中的环保措施和材料来源的可再生性。
在生产过程中，铜包铝漆包线采用环保材料和工艺，不含有对人体和环境有害的物质。
此外，铜和铝都是可再生资源，可以反复利用，符合可持续发展的要求。
七、工艺性能铜包铝漆包线的工艺性能主要包括可焊性、可加工性和耐高温性能等。
其可焊性优良，适用于各种焊接工艺；可加工性好，可以制成各种形状和尺寸的线材；耐高温性能优异，可以在高温下长期使用。
漆包线电阻温度系数
漆包线电阻温度系数
电阻温度系数是指电阻值随温度变化的比例系数，通常用ppm/℃（百万分之一摄氏度）或%/℃（百分数/摄氏度）来表示。
以常见的漆包线为例，漆包线的电阻温度系数一般在3000 ppm/℃到5000 ppm/℃之间。
也就是说，当温度上升1℃时，漆包线的电阻值会相应地增加3000 ppm/℃到5000 ppm/℃。
影响漆包线电阻温度系数的因素主要有以下几个方面：
材料的电阻率：漆包线通常由铜或铝等导电材料制成，这些材料的电阻率随温度的变化而变化。
因此，漆包线的电阻温度系数与所选材料的电阻率密切相关。
漆膜的性质：漆包线的表面涂有一层绝缘漆膜，这层漆膜对电阻温度系数也有一定影响。
不同种类的绝缘漆具有不同的热稳定性和电阻特性，因此选择合适的绝缘漆对于控制电阻温度系数至关重要。
线的直径和长度：漆包线的直径和长度也会影响其电阻温度系数。
一般来说，较细的线具有较大的电阻，而较长的线则具有较大的电阻变化范围。
这些因素需要在设计和制造过程中进行考虑和优化。
温度范围：漆包线在不同温度范围内的电阻温度系数可能会有所不同。
因此，在选择和使用漆包线时，需要了解其适用的温度范围以及在该范围内电阻温度系数的变化情况。
其他环境因素：除了上述因素外，还有一些其他环境因素可能对漆包线的电阻温度系数产生影响，如湿度、气压等。
这些因素可能会影响绝缘漆的性能和导电材料的电阻率，从而间接影响电阻温度系数。
综上所述，为了获得具有稳定电阻温度系数的漆包线，需要在材料选择、制造工艺和环境控制等方面进行综合考虑和优化。
漆包线温度电阻关系表
漆包线温度电阻关系表一、温度范围本表格提供了漆包线在不同温度下的电阻值。
这些数据仅供参考，实际电阻值可能会因漆包线的材质、规格、生产厂家以及测试环境等因素而有所差异。
二、电阻值本表格列出了不同温度下，漆包线的电阻值。
这些电阻值是根据标准的测量方法得到的结果。
请注意，实际电阻值可能因测量设备的误差和环境因素而略有不同。
三、材质本表格所列的漆包线材质为常见类型，如有特殊需求，请与生产厂家联系。
四、规格本表格所列的漆包线规格为常见类型，如有特殊规格需求，请与生产厂家联系。
五、生产厂家本表格所列的漆包线生产厂家为市场上较为知名的品牌，如有其他需求，请自行查询或咨询专业人士。
六、使用注意事项1.在使用漆包线时，请确保您了解其材质、规格以及适用温度范围。
不同的材质和规格可能具有不同的特性，如导电性能、耐热性能等。
2.在安装和连接漆包线时，请遵循生产厂家提供的指南和建议，确保安全可靠。
3.请避免漆包线在高温环境下长时间暴露，以免对线材造成损害。
4.在使用过程中，如发现漆包线表面出现龟裂、脱落等现象，请立即停止使用，并及时联系生产厂家或专业人士进行咨询和处理。
七、测试方法1.在测试漆包线的电阻值时，请使用标准的测量设备和方法。
建议在室温下进行测量，以避免环境温度对测量结果的影响。
2.在测量电阻值前，请确保漆包线的表面清洁，无油污或其他杂质。
如有需要，可以使用酒精棉或干净的布进行擦拭。
3.在连接测量设备时，请确保接触良好，避免因接触不良引起的误差。
4.如需获得更准确的电阻值，请多次测量并取平均值。
八、误差分析1.测量设备的误差：测量设备的精度和灵敏度会对测量结果产生影响。
为减小误差，建议使用高精度、低噪音的测量设备。
2.环境因素：环境温度和湿度可能对漆包线的电阻值产生影响。
为减小误差，建议在稳定的室内环境下进行测量，并遵循生产厂家的测量指南。
漆包线技术参数
4 、铜包铝线
漆包线使用注意事项
1 、超细聚氨酯漆包圆铜线（ UEW ）具有优良的直焊性，顾客不必去除绝缘层就能直接焊接而不影响导电性能。
复合涂层聚氨酯漆包圆铜线除具有以上性能外，还可以在使用热风或溶剂条件下可以自动粘合成型，使得顾客使用变得非常方便。
2 、货物运抵顾客后，在正常保存以及使用条件下，单涂层漆包线质量有效期为 18 个月，复合漆层漆包线质量有效期为 6 个月。
3 、要在漆包线产品有效期内使用，超过有效期的产品不能可靠保证质量。
4 、产品应贮存在室内，室内温度 10-30C ，相对湿度不大于 70% 。
贮存环境不应有对产品有害的腐蚀性气体。
未使用完的漆包线请放在原包装内防护，以免降低产品性能。
5 、不能用手直接触摸漆包线表面，更不能将表面碰伤，以免影响使用性能。
6 、用手拿取线盘时，只能拿线盘外级，小心手指甲将线表面划伤。
7 、使用前用手摸线盘外缘是否光滑，不得有毛刺存在，否则放线时将断线。
8 、若在使用中不慎造成漆包线表面磕碰或多线头，可以将这部分用刀片挑断，绕掉此部分，直到整盘线只有一个线头时就可以正常使用了。
9 、仔细阅读以上说明，将给您的工作带来方便，减少许多不必要的麻烦，最后再次提醒您一定要在有效期内使用漆包线。
