CAD常用命令操作步骤
CAD常用命令操作步骤
改字：在图中找到一行文字左键选中→左键点击复制命令（或在命令栏内输入快捷键CO+空格键）→左键指定基点→将要复制的图形移动到所需区域→左键确认→回车结束命令（或右键确认结束命令）→双击要修改的文字→输入所需文字（若原文字没有选中则需选中原字体删除）→回车确认。
打印（快捷键为CTRL+P）：文件→打印→选择打印机型号/图纸尺寸/把布满图纸选项前的方框选中打勾/选定图形方向（纵向或横向）/把居中打印选项前方框选中打勾→打印范围选择窗口（在下拉条内）→在图上选择打印区域（框选）→预览→右键打印（满意）/右键退出（不满意）回到上级打印命令菜单修改至满意为止。
算面积：点击线段命令（快捷键PL）画出要算面积的区域（必须保证图形闭合，最后一步在命令栏输入C+空格键闭合）→左键选中要算面积的图形→右键选择特性命令（最底下）→在特性菜单中找到面积项（注意图纸中的单位）
复制：选中要复制的图形→点击复制命令（或者在命令栏中直接输入CO+回车）左键指定基点→将要复制的图形移动到所需区域→回车结束命令。
缩放：左键选中目标图形→点击缩放命令（或在命令栏中直接输入快捷键SC+空格键）→左键指定基点→在命令栏中输入比例因子→空格键或回车键结束命令。
以下是一些CAD的命令快捷键。
CAD常用命令及技巧
3.点插进去-Windows图元文件-选择刚才生存的阿谁文件，按提示插进去便可！！！
ok了！这样文字就成线条了！！！
把图形从CAD 粘附到Word里:
1.在cad里将所要的图形调整到全屏，然后点文件→输出，选中图形导出为wmf格局图片
2.在WORD中，点插进去→图片→来自文件，选择先前导出的wmf图片→插进去
空格妙用：
选中图型基点：（即选中物体时呈现蓝点，再点蓝点，红色为基点）
一下空格：移动号令；
二下空格：旋转号令；
三下空格：缩放号令；
四下空格：镜相号令。
SHIFT妙用：定仪偏移捕获或者旋转捕获
例：绘制一个圆，左键裸机拿获夹点，裸机号令节制块右键，在弹出的快捷菜谱入选择复制，程度拖动鼠标一段距离，左键确定复制的熬头个圆的位置，此刻在按下SHIFT键，再次在屏幕上拖动鼠标，并裸机第二个圆。
1． 只要直接画出待测弧，用LENGTHEN[LEN]拉长寿令，直接选该弧长便可。
2． 用LIST[LI]可以患上到圆弧的所有参量，包孕圆心，半径，起角，终角等。
3． 执行号令AREA后，选择Object选项，按照提示选摘要计算的图形，AutoCAD将自动计算平面或者物体表面的大、周长。
有时，从其他地方拷来的图约，会在修改的途中呈现致命纰缪，然后自动退出，怎样解决？应该是原图纰缪，可以施用PURGE（清算）和AUDIT（修复）号令举行补救。
这是自己主动CAD2000的添加功能，经由过程它可患上到一个按过淋前提机关的选择集。输入号令QSELECT后，弹出“迅速选择”会话框，就能够按指定的过淋对象的类型和指定对象欲过淋的特性、过淋范围等举行选择。也能够在自己主动CAD2000的画图窗户中按鼠标右键，菜谱中含有“QUICKSELECT”选项。不外，需要注重的是，如果咱们所设定的选择对象特性是“随层”的话，将不克不及施用这项功能。
CAD快捷键命令实用指南大全
CAD快捷键命令实用指南大全在CAD设计软件中，熟练使用快捷键命令可以大大提高工作效率，减少操作步骤，因此掌握常用的CAD快捷键命令是非常重要的。
本文将为您介绍一些常用的CAD快捷键命令，帮助您更加高效地运用CAD软件。
注：以下所列的快捷键命令适用于AutoCAD软件，可能在其他CAD软件中会有差异，请根据实际情况选择使用。
一、基础操作命令1. 缩放命令：- ZA：将视图缩放至所有对象可见。
- ZE：将视图缩放至窗口范围。
- ZP：以特定比例缩放视图。
- ZS：指定对象并以此为基础进行缩放。
2. 移动命令：- M：选择对象并将其移动到新位置。
- MA：选择基点并移动所有对象。
- ME：选择基点并移动已选择的对象。
3. 复制命令：- CP：选择对象并复制到新位置。
- CR：创建圆形副本。
4. 旋转命令：- RO：选择对象并以指定点为基准旋转。
- RR：选择对象并以指定角度进行旋转。
5. 镜像命令：- MI：选择要镜像的对象以及镜像线。
- MAI：选择要镜像的对象并沿指定线镜像。
6. 偏移命令：- O：选择要偏移的对象以及偏移的距离。
- OP：选择要偏移的对象并沿指定路径偏移。
7. 剪切命令：- TR：选择要剪切的对象以及剪切边界。
二、绘图命令1. 直线命令：- L：绘制直线。
- XL：绘制带有两个交叉直线的正交直线。
2. 多边形命令：- PL：绘制多边形。
- PE：绘制多段线。
3. 圆命令：- C：绘制圆形。
- CC：绘制带有两个交叉直径的圆。
4. 弧命令：- A：绘制弧。
- AA：绘制带两个交叉弦的圆的一部分。
5. 矩形命令：- REC：绘制矩形。
- RECJ：绘制带倾斜角度的矩形。
三、修改命令1. 删除命令：- DEL：删除对象。
- ER：删除实体并将其保留在剪贴板上。
2. 编辑命令：- E：编辑对象属性。
- ED：将对象的属性更改为默认值。
3. 长度命令：- DI：测量对象的长度。
四、显示命令1. 层命令：- LAYM：切换图层管理器。

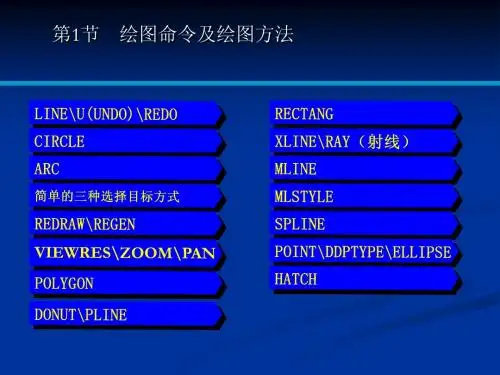

CAD基本操作
13、用MLSTYLE命令创建多重线样式 多线样式的创建步骤： 1） 执行MLSTYLE命令，弹出多线样式对话框。 2） 在多线样式标签框的名称栏内输入新的样式名，可以 是中文。 3） 按“添加”按钮。 4） 单击“元素特性”按钮，弹出元素特性设置对话框， 单击添加按钮，增加一条线，可通过颜色按钮及线型按钮分 别设置新创建样式的颜色及线型，设置完后按确定按钮保存， 缺省情况下总间距为“1”。 5）在主对话框中单击“多线特性”打开“多线特性设置对 话框。框内可设置是否连接、封口形式及填充情况等。 6）设置完毕后，可按”保存“按钮以文件的形式保存在 AUTUCAD的SURPORT文件夹下，今后即可使用。 7） 最后按“确定”按钮完成创建。
起点所在的切线方向
X轴正方向 终点
起点
5、介绍选择目标的三种缺省方式 在执行图形编辑命令的过程中，当出现“选择对象”的提示时，屏 幕上的十字光标将变成一个活动的小方框“口”，这个小方框就叫 做“目标选取框” 三种选择目标的方式： 1） 直接点取方式 该方式一次只能选择一个实体。移动鼠标将目标选择框“口”移到 所选择的实体上单击鼠标左键，当目标出现虚像显示时，既表示目 标选中。 2） W窗口方式 该方式选中完全在窗口内的实体。先用鼠标左键在屏幕左边适当的 位置点取一点，将鼠标向屏幕右上方或右下方拖动，此时在屏幕上 会看见一个活动的实线矩形框，在适当的位置用鼠标左键点取一点， 完全处于该矩形框内的实体变成虚像显示既被选中。 3） C交叉窗口方式 该方式选中完全在窗口内及和与窗口相交的实体。用鼠标左键在屏 幕右侧适当位置点取一点，将鼠标向左上方或左上方拖动，此时在 屏幕上会看见一个活动的虚线矩形框，在适当的位置用鼠标右键点 取一点，完全处于虚线该矩形框内及与该虚线矩形框相交的实体被 选中。

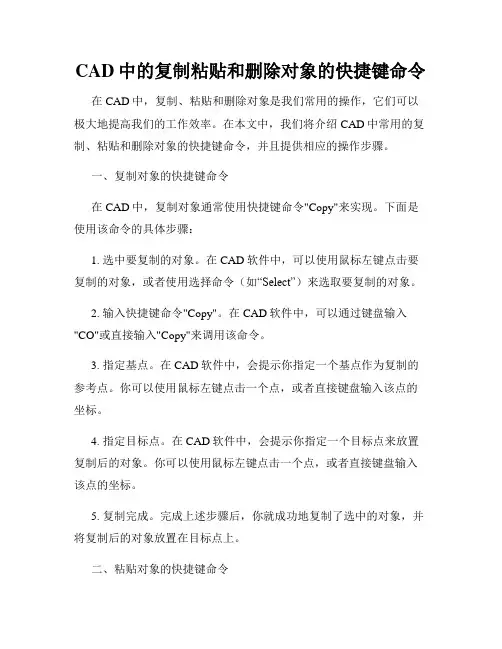

CAD中的复制粘贴和删除对象的快捷键命令
CAD中的复制粘贴和删除对象的快捷键命令在CAD中，复制、粘贴和删除对象是我们常用的操作，它们可以极大地提高我们的工作效率。
在本文中，我们将介绍CAD中常用的复制、粘贴和删除对象的快捷键命令，并且提供相应的操作步骤。
一、复制对象的快捷键命令在CAD中，复制对象通常使用快捷键命令"Copy"来实现。
下面是使用该命令的具体步骤：1. 选中要复制的对象。
在CAD软件中，可以使用鼠标左键点击要复制的对象，或者使用选择命令（如“Select”）来选取要复制的对象。
2. 输入快捷键命令"Copy"。
在CAD软件中，可以通过键盘输入"CO"或直接输入"Copy"来调用该命令。
3. 指定基点。
在CAD软件中，会提示你指定一个基点作为复制的参考点。
你可以使用鼠标左键点击一个点，或者直接键盘输入该点的坐标。
4. 指定目标点。
在CAD软件中，会提示你指定一个目标点来放置复制后的对象。
你可以使用鼠标左键点击一个点，或者直接键盘输入该点的坐标。
5. 复制完成。
完成上述步骤后，你就成功地复制了选中的对象，并将复制后的对象放置在目标点上。
二、粘贴对象的快捷键命令在CAD中，粘贴对象通常使用快捷键命令"Paste"来实现。
下面是使用该命令的具体步骤：1. 复制对象。
首先，你需要通过上述的复制命令复制一个或多个对象。
2. 输入快捷键命令"Paste"。
在CAD软件中，可以通过键盘输入"P"或直接输入"Paste"来调用该命令。
3. 指定放置点。
在CAD软件中，会提示你指定一个放置点来放置粘贴后的对象。
你可以使用鼠标左键点击一个点，或者直接键盘输入该点的坐标。
4. 粘贴完成。
完成上述步骤后，你就成功地粘贴了复制的对象，并将其放置在指定的放置点上。
三、删除对象的快捷键命令在CAD中，删除对象通常使用快捷键命令"Erase"来实现。
CAD常用命令表大全
CAD常用命令表大全一、绘图命令1、｀LINE`（直线）：用于绘制直线段。
操作方法：指定起点和终点的坐标。
示例：输入｀LINE` 命令，然后在绘图区域依次点击两个点，即可绘制出一条直线。
2、｀CIRCLE`（圆）：绘制圆形。
有多种绘制方式，如指定圆心和半径、圆心和直径、三点画圆等。
例如：选择“圆心和半径”方式，输入｀CIRCLE` 命令，指定圆心位置，输入半径值，即可画出圆。
3、｀ARC`（圆弧）：创建圆弧。
可以通过指定起点、终点、圆心、半径等方式绘制。
操作：输入｀ARC` 命令，根据提示选择相应的绘制方式。
4、｀RECTANG`（矩形）：绘制矩形。
可指定两个对角点，或者指定长度、宽度和角度。
举例：输入｀RECTANG` 命令，点击两个对角点，就能生成矩形。
5、｀POLYGON`（正多边形）：绘制正多边形。
需指定边数和中心点。
比如：输入｀POLYGON` 命令，输入边数，指定中心点，可完成正多边形的绘制。
二、修改命令1、｀ERASE`（删除）：删除选中的对象。
先选择要删除的对象，然后输入｀ERASE` 命令。
2、｀COPY`（复制）：复制选中的对象。
选择对象，输入｀COPY` 命令，指定基点和位移点。
3、｀MIRROR`（镜像）：沿指定的对称轴创建对象的镜像副本。
选择对象，输入｀MIRROR` 命令，指定镜像线的两点。
4、｀OFFSET`（偏移）：创建与选定对象平行的新对象。
输入｀OFFSET` 命令，指定偏移距离，选择要偏移的对象。
5、｀ROTATE`（旋转）：绕指定点旋转对象。
选择对象，输入｀ROTATE` 命令，指定旋转基点和旋转角度。
三、编辑命令1、｀TRIM`（修剪）：修剪对象以与其他对象的边界相交。
输入｀TRIM` 命令，选择作为边界的对象，然后选择要修剪的对象。
2、｀EXTEND`（延伸）：将对象延伸到指定的边界。
输入｀EXTEND` 命令，选择边界对象，再选择要延伸的对象。
3、｀FILLET`（圆角）：在两条直线、圆弧或多段线之间创建圆角。
CAD常用命令介绍(选择修改)
列间距
行数=3 列数=4 矩形阵列
中心点
项目数目=10 填充角度=360 是否旋转阵列中的对象=Y
环形阵列
ROTATE（旋转）命令
〖功能〗把选择的图形旋转指定的角度， 也可以用参考方式，把要旋转的图形旋 转成与另一个图形平行。
〖命令〗ROTATE 或RO 〖工具栏〗
操作：旋转通常有两种方式
② 选择剪切的边界 回车 ③ 选择要剪切的图形
EXTEND（延伸）命令
〖功能〗把选择的图形延伸到指定的边界 〖命令〗EXTEND 或EX 〖工具栏〗 操作：① EX 回车
② 选择延伸到的边界 ③ 回车 ④ 选择要延伸的图形
ARRAY（阵列）命令
〖功能〗按矩阵或环型方式排列对象的多个拷 贝。矩形阵列就是按给定的行数、列数、行间 距、列间距复制图形。环形阵列就是按给定的 中心点、个数、角度沿圆周均匀的复制图形。
操作：①单击 或O 回车 ② 输入偏移距离 回车 ； 或输入T回车 采用通过点方 式，然 后指明该点，图形 复制到该点。 ③ 选择要偏移的对象 ④ 指定点以确定偏移所在一侧
OFFSET（偏移）命令 举例
偏移拷贝圆
偏移拷贝多段线 圆、多段线、直线的偏移拷贝
偏移拷贝直线
MOVE（移动）命令
〖功能〗将图形中选定的对象从某一位 置移到新的位置。
〖命令〗array或ar 〖菜单〗修改→阵列 〖工具栏〗
操作：①单击 或ar 回车 ② 出现对话框
③ 在对话框中设置阵列的方式
对矩形阵列：设置阵列的行数、列数、 行间距、列间距。
对环形阵列：设置阵列的中心点、阵 列的个数、阵列的角度、是否旋转阵 列中的对象？
ARRAY（阵列）命令
CAD快捷键命令的使用技巧和注意事项
CAD快捷键命令的使用技巧和注意事项CAD快捷键命令最全CAD快捷键命令的使用技巧和注意事项在计算机辅助设计（CAD）领域，快捷键命令是提高工作效率的重要工具。
通过熟练掌握CAD软件的快捷键命令，可以大大减少鼠标操作，提高绘图速度和准确性。
本文将介绍一些常用的CAD快捷键命令，以及使用技巧和注意事项。
一、基本操作类快捷键命令1. 移动视图：通过按住鼠标滚轮并拖动，可以快速移动视图。
这是一种常用的快捷方式，可以避免频繁使用滚动条。
2. 缩放视图：使用鼠标滚轮可以实现视图的缩放。
向前滚动滚轮可以放大视图，向后滚动滚轮可以缩小视图。
3. 选择对象：使用“Ctrl”键加鼠标左键可以选择多个对象。
这种方式比逐个选择对象更加高效。
4. 撤销操作：使用“Ctrl+Z”可以撤销上一步操作。
这是一个非常有用的快捷键命令，可以帮助我们纠正错误。
5. 重做操作：使用“Ctrl+Y”可以重做上一步被撤销的操作。
这个快捷键命令可以帮助我们恢复误操作。
二、绘图类快捷键命令1. 绘制直线：使用“L”键可以快速绘制直线。
按下“L”键后，点击起点和终点即可完成直线的绘制。
2. 绘制圆弧：使用“A”键可以快速绘制圆弧。
按下“A”键后，点击圆弧的起点、终点和圆心即可完成圆弧的绘制。
3. 绘制矩形：使用“REC”键可以快速绘制矩形。
按下“REC”键后，点击矩形的对角线的两个端点即可完成矩形的绘制。
4. 绘制多边形：使用“POL”键可以快速绘制多边形。
按下“POL”键后，输入多边形的边数和半径即可完成多边形的绘制。
三、编辑类快捷键命令1. 移动对象：使用“M”键可以快速移动选中的对象。
按下“M”键后，选择要移动的对象，然后指定移动的目标位置即可完成移动操作。
2. 复制对象：使用“CP”键可以快速复制选中的对象。
按下“CP”键后，选择要复制的对象，然后指定复制的目标位置即可完成复制操作。
3. 旋转对象：使用“RO”键可以快速旋转选中的对象。
如何使用CAD中的快捷键命令进行形偏移和压平
如何使用CAD中的快捷键命令进行形偏移和压平在计算机辅助设计（CAD）软件中，快捷键命令是提高工作效率和减少操作步骤的重要工具。
其中，形偏移和压平是常见的操作需求，本文将介绍如何使用CAD软件中的快捷键命令来实现形偏移和压平操作。
一、形偏移操作形偏移操作用于创建与选择对象相似形状的平行曲线或多边形。
在CAD中，使用快捷键命令可以更快速地完成形偏移操作。
1. 选择偏移命令在CAD软件中打开绘图界面后，按下键盘上的“O”键，或者在菜单栏中选择“编辑-偏移”命令。
2. 选择源对象在弹出的偏移对话框中，鼠标左键点击选择要偏移的对象。
也可以按住Shift键多选多个对象。
3. 输入偏移距离在命令提示行中输入偏移距离，可以是正数或负数。
正数表示向外偏移，负数表示向内偏移。
4. 完成形偏移按下回车键或点击对话框中的“确定”按钮，完成形偏移操作。
二、压平操作压平操作用于将二维图形或曲线按照指定方向进行压平处理，使其成为平面图形。
在CAD中，也可以通过设置快捷键命令来实现快速压平操作。
1. 选择压平命令按下键盘上的“FL”键，或在菜单栏中选择“修改-压平”命令。
2. 选择对象在命令提示行中，按住鼠标左键框选选择要压平的对象。
也可以按住Shift键多选多个对象。
3. 指定压平方向在命令提示行中输入指定的压平方向。
可以通过输入偏移距离和角度，或选择界面上的平行线进行指定。
4. 完成压平按下回车键或点击对话框中的“确定”按钮，完成压平操作。
三、其他常用CAD快捷键命令除了形偏移和压平操作，CAD软件中还有许多其他常用的快捷键命令，可以极大地提高绘图效率。
以下列举几个常用的快捷键命令：1. 绘制直线：按下“L”键或选择“绘图-直线”命令。
2. 绘制圆：按下“C”键或选择“绘图-圆”命令。
3. 撤销操作：按下“U”键或选择“编辑-撤销”命令。
4. 复制对象：按下“CO”键或选择“修改-复制”命令。
5. 删除对象：按下“E”键或选择“修图-擦除”命令。
CAD的简单操作方法
CAD的简单操作方法第一章1.工具栏定置与浮动在竖线处双击——选中——调出工具栏在竖线处拖动——在顶部（定置）——下面浮动——不用时可以关闭2.打印、输出——布局（左下角）画图时选的——模型插入——新建布局修改背景颜色、字体——工具——选项——显示3.视图——显示——USC图标（用户坐标（相对）；世界坐标（绝对））用户坐标：（可以更改）——特性世界坐标（不变的）——（系统坐标系（绝对））——（含有W 的）4.命令栏（高度可变）：（按下三角可找以前命令）F2使命令窗口——单独大窗口——使窗口还原（F2）命令的输入：有些命令只能在命令行用且名称、格式和参数等要求严格（用简化的别名——L、C、Z等）5.重要操作：（一）按两次ESC中断命令的执行（一般命令只按一次终止）（二）透明命令：在命令命令执行期间执行的特殊命令（多为图形设置命令）此类命令以单引号打头，透明命令执行完后恢复命令的执行例如：缩放——‘ZOOM第3节1.捕捉功能类型：自动捕捉——先设置基点，角度，时间，长度（F9启动）对象捕捉——将“+”光标强制定位在已存在实体的特点或位置上设置：工具——草图设置——捕捉——捕捉间距（x,y可任意设，即x与Y不一定相同）角度逆时针为正对象捕捉——F3启动延伸（点）——图未画完时往曲线后点击鼠标——可画出2.正交功能——启动F8或状态栏中或命令行中“ortho”3.栅格：由一些有特定距离的点所组成的网格类似坐标纸（1）设置——X,Y大小任意（即不一定为方格）（2）打开状态时，图形只能在点上画线（3）捕捉类型——（1）极轴捕捉即按极轴角捕捉（2）栅格捕捉——方格或等轴侧（45度）4.自动追踪——(1)极轴——只按指定角度追踪（F10）(2)对象捕捉：按对象与对象之间的相对关系来追踪极轴设置：工具——草图设置——选中（若没有所需角度）——附加角——新建（无负角）不要时选中删除若用所有角：草图设置右边——选中——用所有角若选中正交追踪则使角不能用5.坐标系(1)绝对（（1））直角坐标点（基点——原点）（（2））极坐标（基点——原点——极点）（x轴——极轴）（2）相对指以最后一次输入的坐标点为基点来指定当前点的坐标值（@60,24.08,0）6.c——闭合——最后一条直线命令：选直线——from——选基点——（偏移）——@40,0第二章点、线、圆弧、多边形一、绘制点：（所有图形对象的基本元素）格式——点样式(1)绘图——“点”(2)选择——命令，在其菜单中选择绘制点的方法(3)在命令行输入命令（单点或多点）point,divide(定数等分)或MEASURE(定距等分)定数等分是指直线或曲线分成几等份（点数已定）定距等分是指指定线段长度——得出几个点二、绘制线：直线、多段线、多线1.直线（1）绘图——直线（2）单击绘图工具栏中的直线按钮（3）Line（命令行）每个直线段为一个对象2.多段线：一种功能强大的实体由多条直线和圆弧连接而成，但仍被作为单个对象（1）工具栏——“多段线”按钮（2）绘图——多段线（3）命令行——pline 多段线中可指定宽度，可绘圆弧等3.多线：多条平行线构成的一组平行线组，且可被作为独立的图形对象进行编辑操作（常用墙线表示）（1）绘图——多线（2）命令行——mline样式——多线样式——添加——保存到当前或单独保存对正：上、下、无（相对于基线对称）三、绘制圆和圆弧（轴、孔、光滑的角或过渡面1.圆（1）绘图工具栏——圆（2）绘图——圆——子菜单中选择方法（1.相切、相切、半径即与两个已知对象相切、已知圆的半径；2.相切、相切、相切（与切点有关即与所给切点位置有关）3、三点命令行：3P 指定3点）2.圆弧（1）绘图工具栏——圆弧（2）绘图——圆弧（菜单栏）（全面）（3）命令行——ARC第一组：（1）起点、圆心（已知半径）、长度（即弦长）第二组:起点、端点、角度（圆心角）——先右后左逆时针第三组：起点、端点、方向（使用鼠标旋转）第四组：继续（画弧）3.椭圆绘制命令：（1）椭圆中心上一点和另一轴径（2）圆心，半径，和圆平面与xoy平面的夹角（3）椭圆轴两端点和另一半轴长4.构造线（无限延展的直线）：绘制水平，垂直或指定角度的辅助线5.圆环绘图——圆环（给定内、外环直径和圆心）命令：fill——on——圆环（处于填充状态）6.样条曲线：给定曲线上的（特征点）及起点和终点的切线方向即可绘出先在起点切线方向点再在终点方向点——完成四、绘制矩形（1）菜单栏（2）工具栏（3）命令行——RECTAMG((1))倒角（直角）C1、C2距离可以不同（（2））圆角（（3））厚度（立体）（t）在三维中可以显示出来（（4））标高在三维中比在平面上向上高出来五、绘制多边形（1）绘图工具栏（2）菜单栏（3）命令行——polygon指定边数或边长（E）——圆心——内接或外切例：先捕捉两点先左后右第二节一、复制对像：（创建副本）（1）菜单栏（2）工具栏（3）命令行——copy选择对象——基点（图形上）——M（重复及可使用无数次）二、移动对象（1）菜单栏（2）工具栏（3）命令行——move（2）选择对象（回车）——基点——另一位置三、旋转对象：放置方式及位置角度注意正负四、偏移对象：指定点或指定距离创建平行线或平型曲线命令行：offest(o)封闭图形——偏移一侧图形向内缩小或向外扩大【t】通过未知偏移距离五、镜像对象：对称型图形命令行：mirror(mi)选择对象——回车——选镜像线（取直线的端点）回车系统变量mirrtext=0或1命令：mirrtext——输入m——新值<1>:0六、阵列对象：命令行：array(1)矩形：（列）行偏移（有正负之分）(2)环行：中心点；项目总数（即有几个在圆上分布几个图形）七、修剪对象：命令行：trim先选修建对象——回车——选被修建对象（按住shift可剪未与剪切边相交的对象）八、延伸对象命令行：extend选择延伸边（及所要延伸的对象所要交的图形）特性（特性匹配）——修改——单击（所要改的外观特性）九、倒角修改——倒角—（1）多段线（若用多段线画的）（2）距离D（3）角度（输入其角度为0时，可以使两条不平行的直线延伸相交）（4）修剪（T）执行一次可多次倒角十、圆角：修改——圆角（1）若半径设0也可以使两不平行的线相交（2）平行线圆滑连接——选第一个对象——选第二个对象十一、命令：（1）缩放：针对选中对象的基点放大和缩小对象十二、拉伸命令：实现拉伸和移动操作十三、关于选中对象（1）单选（2）窗选：选中在矩形框中的对象（由左下——右上）（3）窗交选：选中除了在矩形框中的对象也选中与框相交的对象（由右下——左上）（4）围栏选：选中与轨迹相交的对象十四、拉长命令：（LENGTHEN）(使用动态方式即选择之后由端点按照原轨迹拉长)或修改——拉长十五、打断命令：对单元体对象（圆不能用单点打断）先选1后选2则保留上面（顺时针选择）十六、对齐命令：移动、旋转和缩放修改——三维操作——对齐——窗选对象——源点（工件上）——目标点（与远点要重合的点）——是否缩放（是或否）十七、删除命令：delete或删除按钮十八、旋转命令：对象绕基点旋转指定的相对或绝对角度绝对角度：一以水平线为参考的角度（有参照对象时）R————90度——十九、分解：（多段线）——选择对象——即分成多个对象二十、夹点编辑公式：（夹点是对象本身的一些特殊点即被选中时，显示的蓝色的方块）利用夹点可进行的操作：拉伸、移动、旋转、缩放、镜像选中对象——选基点——拉伸回车——移动（c复制对象）——按基点旋转复制（按回车找各种命令）镜像——b——指定基点——c——选镜像线回车第四章第一节一、缩放视图1.实时（通过拖动鼠标动态缩放图形（标注工具栏中）或视图——缩放2.全部（显示视图内的全部图形对象）3.中心（通过改变视图的中心点来缩放）可鼠标直接指定新视图的中心点，也可用键盘输入新坐标形式）注意：重新输入缩放比例是，后应加x表示比例；若不加x表示高度（按原图窗口高度缩放）4.动态（缩放显示在试图框中的部分图形）视图框表示视口，通过改其大小和位置改变视图比例5.范围：（显示图形的所有范围）该选项将最大限度的显示图形并充满整个屏6.上一个（将返回到上一个显示的视图）最多恢复到前10个（只保存位置和比例即放大倍数，不保存编辑部分）7.比例（保存当前屏幕上图形中心位置不变通过比例因子来缩放比例因子：（1）数字+x表示缩放为当前视图的倍数（2）数+xp表示相对于图形界限的倍数（3）前一点中总以中心来进行缩放8.窗口：通过指定两个角点确定一个矩形，缩放显示矩形框内的对象二、平移视图三、命令行:pan（实时平移）或——pan（定点平移）移动距离：两点之间的距离第二节命名视图（保存不同视图）视图——命名视图命令行：view“对话框”——“当前”——不能删（系统默认的）“example”_右击——置为当前；删除；。
CAD中的布尔运算和集合操作方法
CAD中的布尔运算和集合操作方法CAD（计算机辅助设计）是现代设计行业的必备工具之一，在建筑、机械、电子、航空等领域都得到广泛应用。
其中，布尔运算和集合操作是CAD中常用的功能，可以帮助设计师快速创建复杂的几何形体并进行图形编辑。
本文将详细介绍CAD中的布尔运算和集合操作方法，帮助读者更好地应用这些技巧。
布尔运算是CAD中重要的图形编辑功能，主要用于创建几何形体之间的交集、并集和差集。
在CAD软件中，常用的布尔运算包括求交（Intersection）、求并（Union）和求差（Difference）。
以下是具体操作步骤：1. 打开CAD软件并创建几何形体，例如两个圆柱体A和B。
2. 选择“布尔运算”或类似功能，打开布尔运算对话框。
3. 选择需要进行布尔运算的对象，例如选择圆柱体A和B。
4. 选择所需的布尔运算类型，例如求交、求并或求差。
5. 确定运算后的结果是否符合需求，进行必要的调整和修正。
6. 确认并完成布尔运算操作。
在进行布尔运算时，需要注意以下几点：1. 几何形体间的拓扑关系：确保运算的对象存在重叠或相交的区域，才能得到有效的布尔运算结果。
2. 细节调整和修正：布尔运算可能会导致形体重叠、不完整或其他不符合要求的问题，需要进行细节调整和修正。
3. 多次运算的顺序：不同顺序的布尔运算可能会得到不同的结果，需要根据具体情况进行尝试和选择。
集合操作是CAD中的另一个重要功能，可以帮助设计师快速选择、编辑和管理几何形体。
在CAD软件中，常见的集合操作包括选择对象（Select），编辑对象（Edit）和管理对象（Manage）。
以下是具体操作步骤：1. 选择集合操作工具或使用快捷键进入集合操作模式。
2. 使用鼠标或其他选择工具选择需要进行操作的几何形体。
3. 进行所需的集合操作，例如移动、旋转、缩放、复制等。
4. 检查操作结果是否符合需求，进行必要的调整和修正。
5. 确认并完成集合操作。
在进行集合操作时，需要注意以下几点：1. 选择工具的合理使用：选择合适的选择工具可以提高效率，例如选择框、选择命令、选择过滤器等。
