LMS测试系统操作说明
LMSTest.Lab中文操作指南全.pdf
LMS b中文操作指南比利时LMS国际公司北京代表处2009年 ６月内容¾ Desktop桌面操作¾ Geometry几何建模¾ Signature信号特征测试分析¾ Impact锤击法模态测试¾ Spectral Testing谱分析¾ Modal Analysis模态分析¾ Modification Prediction模态修改预测¾ ODS工作变形分析¾ OMA运行模态分析LMS b中文操作指南— Desktop桌面操作比利时LMS国际公司北京代表处2009年2月LMS b中文操作指南— Desktop桌面操作目录1.开始 (2)2.浏览数据 (3)3.显示数据 (4)3.1.测试的数据 (4)3.2.图形拷贝 (8)3.3.几何图形显示 (8)4.数据调理 (10)5.搜索功能 (11)6.Documentation 界面 (13)6.1.添加附件 (13)6.2.添加模板 (14)6.3.添加用户属性 (15)7.导入外部数据 (17)1. 开始¾ 启动 LMS b Desktop 从 开始菜单 Æ 所有程序 Æ LMS b 9AÆ Desktop 或者通过 桌面的快捷图标软件打开后，通过底部的导航条，可以看到两个界面：Documentation 和 Navigator 。
默认会打开一个空白的Project ，软件激活“Navigator”页面中的“Data Viewing”子页面。
可以浏览数据，图形显示数据。
页面在LMS b 资源管理器中可以看到Project ，另外还有：My Computer: 资源管理器最后一个项目。
可以浏览您电脑中的数据。
My Links: 此处可以链接常用Project 的快捷方式，首先从“My Computer”找到Project ，右键单击Copy ，然后到 “My Links”右键单击Paste as link 。
LMS测试说明书
南京大学近代声学国家重点实验室深圳研发中心
1。LMS 的特点
扬声器参数推导: 这个对话框提供生成扬声器参数的五种不同方法。而且，所生成的参数可以被制作用于两种模型：标准型或LEAP型。数字参数可 以打印，保存到文件中或者复制到剪贴板。 能够实现从模型参数到原始阻抗曲线的完全优化，从而达到最大精确度。所有参数均可实现本地设备转换。例如，一个长度编辑 区域可以转换并显示英寸，米，英尺等。 该对话还提供了以推导出的参数为依据生成阻抗曲线模拟的方法。这样，就很容易浏览并且将模型同实际测得的阻抗数值比较。 刻度参数: 刻度参数对话框包括两组主要控制：横向刻度和纵向刻度，这个功能很强的对话框能够以几乎任何一种可能的方式绘制曲线数 据。为每种曲线单位定义了不同的刻度。横向（水平）面板能够实现对频率，时间或角度单位的刻度的控制。纵向面板实现对各 种不同类型的单位刻度的控制。 系统硬件: LMS PC卡包括一个低失真的正弦波振荡器，双态可变跟踪滤波器，微型放大器，以及门控峰值/平均电平探测电路，还有一个线 路电平输出，一个平衡线路输入，以及有源麦克风输入。 可从四种方法中任选一种用于测量，外部传声器放大器可带有响应分度。系统的基本频率范围从10Hz到100KHz，相当于16位数 字声频的90dB动态范围。 该系统具有很高的分辨率，每10Hz允许多达200外逻辑空间频率数据点，相当于屏幕上每个象素有一个数据点。 滤波器可以进行不同类型的测量。滤波器可用于FLAT，Lowpass，HtghPass，BandReject响应，LMS分析器的精度和灵活性可与 其他昂贵几倍的系统相媲美，然而对于新手和富有经验的老手，都更容易进行设置和操作。 LMS硬件可在任何一部提供标准长度的ISA总线槽的电脑上进行虚拟运行，如用于膝上型电脑，LMS可提供PAC4盒，通过手提电 脑串口使PC Card和手提电脑连接起来。
LMS电声测试系统操作规程
5.8测试完毕后按快捷键“F8”自动调整曲线至最佳位置,再点击“文件”“保存”，将曲线保存到曲线库里。
6阻抗曲线(IMP)测试
6.1将功放盒面板下面的XLR平衡式插头拔出，直接连接到等测产品的正负极上。
6.2点击“文件” “载入快速设置文件”，打开“载入快速设置文件”对话框，选择“ZIMP.set”,双击打开。
6.6关闭电脑及功放盒电源开关，拔下电源插头。
7测试曲线的打印
点击主菜单栏“文件”“打印”，或直接按快捷键“Ctrl+P”,打印LMS界面所显示的图形曲线。
8曲线图面的导出
8.1点击主菜单栏“编辑”“导出图表到文件”,弹出图表导出设置对话框。
8.2选择导出图表保存的所在位置及导出图表文件的类型，有.JPG、.PDF、.BMP等文件类型。
3.2研发部试作样品。
3.3成品首件。
3.4出货QA抽检成品。
4职责
4.1使用部门：各个使用部门之测试人员须严格按规程操作测试系统。
4.2品质部：测试系统操作规程的制作、相关使用人员的培训。
4.3研发课:测试系统日常保养与点检。
5频响曲线(SPL)测试
5.1插上各仪器电源插头，依次开启显示器、电脑主机、功放盒“POWER”电源开关，并确保将功放盒面板上的三联开关打在中间位置。
批准
审核
制作
东星电声科技(东莞)有限公司
编号
600-QS-0090
版次
V00
标题
LMS电声测试系统操作规程
页码
3/3
日期
212.03.30
8.3在文件名称栏中输入所要导出图表的文件名称，以便后续查找识别。
8.4点击图表导出设置对话框左下角“执行”，再点击“退出”。
LMSTest.Lab中文操作指南全.pdf
LMS b中文操作指南比利时LMS国际公司北京代表处2009年 ６月内容¾ Desktop桌面操作¾ Geometry几何建模¾ Signature信号特征测试分析¾ Impact锤击法模态测试¾ Spectral Testing谱分析¾ Modal Analysis模态分析¾ Modification Prediction模态修改预测¾ ODS工作变形分析¾ OMA运行模态分析LMS b中文操作指南— Desktop桌面操作比利时LMS国际公司北京代表处2009年2月LMS b中文操作指南— Desktop桌面操作目录1.开始 (2)2.浏览数据 (3)3.显示数据 (4)3.1.测试的数据 (4)3.2.图形拷贝 (8)3.3.几何图形显示 (8)4.数据调理 (10)5.搜索功能 (11)6.Documentation 界面 (13)6.1.添加附件 (13)6.2.添加模板 (14)6.3.添加用户属性 (15)7.导入外部数据 (17)1. 开始¾ 启动 LMS b Desktop 从 开始菜单 Æ 所有程序 Æ LMS b 9AÆ Desktop 或者通过 桌面的快捷图标软件打开后，通过底部的导航条，可以看到两个界面：Documentation 和 Navigator 。
默认会打开一个空白的Project ，软件激活“Navigator”页面中的“Data Viewing”子页面。
可以浏览数据，图形显示数据。
页面在LMS b 资源管理器中可以看到Project ，另外还有：My Computer: 资源管理器最后一个项目。
可以浏览您电脑中的数据。
My Links: 此处可以链接常用Project 的快捷方式，首先从“My Computer”找到Project ，右键单击Copy ，然后到 “My Links”右键单击Paste as link 。

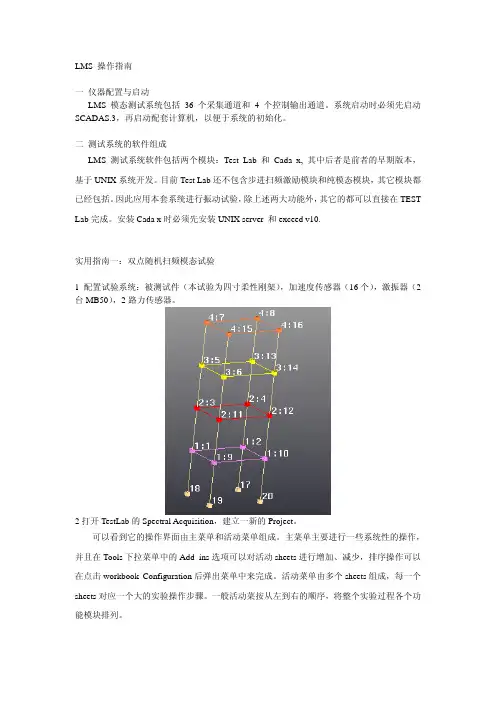

LMS_操作指南
LMS 操作指南一仪器配置与启动LMS模态测试系统包括36个采集通道和4个控制输出通道。
系统启动时必须先启动SCADAS.3，再启动配套计算机，以便于系统的初始化。
二测试系统的软件组成LMS 测试系统软件包括两个模块：Test Lab 和 Cada x, 其中后者是前者的早期版本，基于UNIX系统开发。
目前Test Lab还不包含步进扫频激励模块和纯模态模块，其它模块都已经包括。
因此应用本套系统进行振动试验，除上述两大功能外，其它的都可以直接在TEST Lab完成。
安装Cada x时必须先安装UNIX server 和exceed v10.实用指南一：双点随机扫频模态试验1 配置试验系统：被测试件（本试验为四寸柔性刚架），加速度传感器（16个），激振器（2台MB50），2路力传感器。
2打开TestLab的Spectral Acquisition，建立一新的Project。
可以看到它的操作界面由主菜单和活动菜单组成。
主菜单主要进行一些系统性的操作，并且在Tools下拉菜单中的Add ins选项可以对活动sheets进行增加、减少，排序操作可以在点击workbook Configuration后弹出菜单中来完成。
活动菜单由多个sheets组成，每一个sheets对应一个大的实验操作步骤。
一般活动菜按从左到右的顺序，将整个实验过程各个功能模块排列。
2）Documentation主要分为三个小的窗口，见下图，可以用来记录一些和试验相关的信息，如试验时间、试验单位、操作人信息、试验方案等。
一些已经准备好的实验说明文挡可以直接通过右上窗口Documention List直接插入，文件内容可在Attachment中直接浏览。
整个Documention sheet中的内容可以单独保存为一个模板。
注意：为了使b和Cada-x及其他软件交互使用的方便建议文件名用英文字母且不能使用空格。
3）Geometry几何主要用来建立被测对象的几何模型信息。

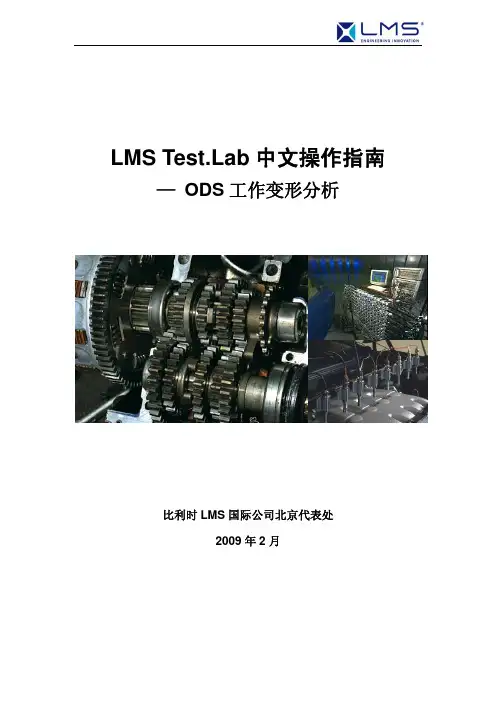

LMS_Test.Lab中文操作指南_ODS工作变形分析
1 4
3 5
4．查看ODS参数计算结果 回到 navigator 页面，把 ODSProcessing 中的计算得到各个 ODS 拖到右边的几何中，
则几何显示 ODS 振型。
1 2
在数据上面右键，选择 prosperities，在弹出对话框中的 shape 选项卡中可以看到各个 自由度的详细 ODS 参数。
且各个点的相互运动关系可以通过 spectrum 所含有的相位信息体现出来； ¾ 用 crosspower 则更多的体现了各个点与参考点之间的相互关系，参考点可以联想成在
做试验模态时的激励点，ODS 振型体现了非参考点和参考点的相互运动关系； ¾ 用 order 数据则 ODS 振型体现了结构在某一阶次上的实际振动情况，比如对四缸发动
spectrum 的包络线出现在上面显示区域，几何图形出现在下面的显示的区域。
2 1振型进行观察。
3．对特征ODS频率进行计算
例如利用单光标计算单峰处的 ODS 参数。把光标放到 50Hz 处，点击 选择 single cursor，然后点 add single 按钮，然后点击 calculate 计算。
1．调入待分析数据 ................................................................................................................ 5 2．进行振型显示 .................................................................................................................... 5 3．对特征ODS频率进行计算 ................................................................................................ 6 4．查看ODS参数计算结果 .................................................................................................... 7 5．试验时的几点注意事项..................................................................................................... 7
LMS Test Lab中文操作指南全
LMS b中文操作指南比利时LMS国际公司北京代表处2009年 ６月内容¾ Desktop桌面操作¾ Geometry几何建模¾ Signature信号特征测试分析¾ Impact锤击法模态测试¾ Spectral Testing谱分析¾ Modal Analysis模态分析¾ Modification Prediction模态修改预测¾ ODS工作变形分析¾ OMA运行模态分析LMS b中文操作指南— Desktop桌面操作比利时LMS国际公司北京代表处2009年2月LMS b中文操作指南— Desktop桌面操作目录1.开始 (2)2.浏览数据 (3)3.显示数据 (4)3.1.测试的数据 (4)3.2.图形拷贝 (8)3.3.几何图形显示 (8)4.数据调理 (10)5.搜索功能 (11)6.Documentation 界面 (13)6.1.添加附件 (13)6.2.添加模板 (14)6.3.添加用户属性 (15)7.导入外部数据 (17)1. 开始¾ 启动 LMS b Desktop 从 开始菜单 Æ 所有程序 Æ LMS b 9AÆ Desktop 或者通过 桌面的快捷图标软件打开后，通过底部的导航条，可以看到两个界面：Documentation 和 Navigator 。
默认会打开一个空白的Project ，软件激活“Navigator”页面中的“Data Viewing”子页面。
可以浏览数据，图形显示数据。
页面在LMS b 资源管理器中可以看到Project ，另外还有：My Computer: 资源管理器最后一个项目。
可以浏览您电脑中的数据。
My Links: 此处可以链接常用Project 的快捷方式，首先从“My Computer”找到Project ，右键单击Copy ，然后到 “My Links”右键单击Paste as link 。
LMS Test.Lab中文操作指南全
LMS b中文操作指南比利时LMS国际公司北京代表处2009年 ６月内容¾ Desktop桌面操作¾ Geometry几何建模¾ Signature信号特征测试分析¾ Impact锤击法模态测试¾ Spectral Testing谱分析¾ Modal Analysis模态分析¾ Modification Prediction模态修改预测¾ ODS工作变形分析¾ OMA运行模态分析LMS b中文操作指南— Desktop桌面操作比利时LMS国际公司北京代表处2009年2月LMS b中文操作指南— Desktop桌面操作目录1.开始 (2)2.浏览数据 (3)3.显示数据 (4)3.1.测试的数据 (4)3.2.图形拷贝 (8)3.3.几何图形显示 (8)4.数据调理 (10)5.搜索功能 (11)6.Documentation 界面 (13)6.1.添加附件 (13)6.2.添加模板 (14)6.3.添加用户属性 (15)7.导入外部数据 (17)1. 开始¾ 启动 LMS b Desktop 从 开始菜单 Æ 所有程序 Æ LMS b 9AÆ Desktop 或者通过 桌面的快捷图标软件打开后，通过底部的导航条，可以看到两个界面：Documentation 和 Navigator 。
默认会打开一个空白的Project ，软件激活“Navigator”页面中的“Data Viewing”子页面。
可以浏览数据，图形显示数据。
页面在LMS b 资源管理器中可以看到Project ，另外还有：My Computer: 资源管理器最后一个项目。
可以浏览您电脑中的数据。
My Links: 此处可以链接常用Project 的快捷方式，首先从“My Computer”找到Project ，右键单击Copy ，然后到 “My Links”右键单击Paste as link 。
LMS Test.Lab中文操作指南_Modal Analysis模态分析
LMS b中文操作指南— Modal Analysis 模态分析比利时LMS国际公司北京代表处2009年2月LMS b中文操作指南— Modal Analysis 模态分析目录第一步，打开modal analysis 软件模块 (3)第二步，Modal Data Selection 模态数据选择 (4)第三步，模态分析（Time MDOF or PolyMAX） (7)1.Band 选择分析带宽 (7)2.Stabilization 选择极点 (9)3.Shapes 计算模态振型 (12)第四步，模态综合Modal Synthesis (14)第五步，模态验证 Modal Validation (16)附录关于阻尼比的说明 (21)第一步，打开modal analysis 软件模块打开modal analysis 主要有两种方法，如果客户是Desktop Advanced ，你可以直接通过软件上面的Tools，点击Add-ins，勾选modal analysis，点击ok就可以在Impact Testing或者 Spectral Testing中直接打开该模块；如果客户是 Desktop Standard，那么你可以直接在程序中打开modal analysis 模块。
第二步，Modal Data Selection 模态数据选择这个界面的功能就是进行FRF数据的选择，该界面里所有的按钮和菜单都是为了方便操作者进行数据选择，可以按照操作者的意愿方便地选择需要的数据，剔除不需要的数据。
软件提供了两种数据选择：1、 Active Section这种方法就是从你目前活动的section中选择数据。
LMS软件为了方便客户灵活选择，这里又有三种方法。
（1） Measurement run软件默认的就是第一种方法，并且默认选择All，会默认选择该section中所有的FRF函数。
当然客户可以感觉自己的需求选择其中的某一个Run。
LMS
模态测试软件操作步骤
1.打开LMS Impact 模块
2.Geometry——创建几何。
部件，节点，连线。
3.Channel setup
（1）选取测试通道
（2）定义参考通道，通常为力锤输入的通道
（3）依次定义传感器测量类型，测点名称，所测振动方向，传感器类型（通常为ICP,若为应变则选Bridge，若为位移则选Voltage DC)，测量量（加速度、力、位移），单位，灵敏度。
4.关联通道和几何点
断电，选取几何点，选通道，关联，通电。
5.impact scope
在该工作表中可设置测试的量程范围，以保证得到更精确的测试结果。
设置如下图示。
在进行了图中１和２所示的设置后，即可进行图中３所示的设置，期间可进行多次锤击，尽量保持所施加力的大小基本一致。
以保证系统能确定一个合适的量程范围。
6.impact setup
设置触发，找带宽，加窗，加权函数。
7.Measure
单击设置面板右上角的all setting。
，查看和修改前面的设置，以及选取自动拒绝过载激励和双击。
设置完成后，可以开始测量。
注意文件名
8.把文件加入数据库（basket）
9.载入分析模块。
注意勾选measure，save，thoughtput。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
系统校准步骤一
双击LMS图标进入LMS测试系统
点击Analyzer并在出现的下拉菜单中选中Calibration
出现Analyzer Calibration对话框
在出现的Analyzer Calibration对话框中选择Internal选项,并点RUN键进行LMS 系统内部校准
系统会自行完成内部校准,之后选择External选项并点击RUN键,如下图
待系统自行校准到%25时,如下图点OK键,会出现下图
如上所示系统运行到%60时,对接线缆中的Qsc和Line In接头点OK键
系统运行到%80时候,对接连接线缆中的Qsc和Microphone接头,点OK键
校准完成,如果某写项目不能通过,请检查15Pin插头与卡上插座的连接是否紧密.
测试参数的快速设定
步骤一：
进入LMS测试系统，点击Analyzer选中Parameters（或直接按F5即可），出现Analyzer Parameters对话框，如下图
步骤二：
在此对话框中
Output Level中设定测试的电压
Data中设定测试项目
Source中中设定信号源
Data Curve中选择测试曲线的图层
分别在Lo Freq[HZ]和Hi Freq[HZ]中选择待测试喇叭所需的低频和高频的测试范围，在Point中输入要求取样的点数，在Direction中选择测试曲线的走势。
SPL的测试
首先按照SPL的测试方法接好连接线缆，从快速设置表中加载相应的测试条件如测试所需的电压和项目等。
具体操作如下：
步骤一：新建立一个空白的文档，单击File如下图
选择NEW选项，便可出现一个新的文档
步骤二：点击File选择Load Quickset File选项
我们可以在出现的Load Quickset File对话框中选择待测试喇叭的阻抗值相应的文档（如SPL 4Ohm.SET）
步骤三：
点击Analyzer在下拉菜单中选择Parameters出现Analyzer Parameters对话框
在此对话框中设定待测试喇叭所需条件
步骤四：按F6键在出现的曲线库里双击要测试的曲线，如下图最后按F9进行测试，每次测试的曲线存入不同的层中。
IMP的测试
按照IMP的测试方法接好连接线缆，具体操作步骤如下：步骤一：新建立一个空白的文档，单击File如下图
选择NEW选项，便可出现一个新的文档
步骤二：点击File选择Load Quickset File选项
我们可以在出现的Load Quickset File对话框中选择待测试喇叭的阻抗值相应的文档（如ZIMP2WIRE.SET）
步骤三：
点击Analyzer在下拉菜单中选择Parameters出现Analyzer Parameters对话框
在此对话框中设定待测试喇叭所需条件
步骤四：按F6键在出现的曲线库里双击要测试的曲线，如下图最后按F9进行测试，每次测试的曲线存入不同的层中。
曲线的导出
为了方便测试结果的交换，测试曲线可以被导出为*.BMP*JPG等通用文件其具体操作步骤如下：
步骤一：单击任务栏中的Utilities出现下拉菜单
选中Export Graphics to File选项即可出现如下画面
在Raster下拉菜单中即可选择不同文档格式，
在File Name栏中添加欲导出曲线新赋的文件名（如欲导出曲线名为4070）
在左边的路径知识栏中选择合适的存盘路径（如欲将新文件存如E盘中）在右边的格式栏中选择欲存新文件的格式（如格式为JPG）
最后按Execute键完成曲线导出。
曲线的合并
步骤一：
选取主菜单中的Processing中的Data transfer功能之后出现如下所示的对话框
将IMP图层放在上层，SPL图层放在下层，将IMP曲线叠加在SPL图上。
上层选左坐标，下层选右坐标。
之后点击Execute键即可完成IMP和SPL合并后的曲线。
