人教版九年级全册物理第十九章 生活用电章节练习题
……______……绝密★启用前人教版九年级全册物理第十九章生活用电章节练习题试卷副标题注意事项：1．答题前填写好自己的姓名、班级、考号等信息 2．请将答案正确填写在答题卡上第I 卷（选择题）请点击修改第I 卷的文字说明 一、单选题1．教室内的保险丝断了，应该A ．用铁丝代替B ．用铜丝代替C ．找保险丝更换D ．以上方法都可以 2．以下操作不符合安全用电要求的是（） A ．更换灯泡时要切断电源 B ．保险丝熔断后可用铜丝代替 C ．将开关接在用电器和火线之间D ．有金属外壳的家用电器其外壳一定要接地3．在生活中，我们有时会遇到以下几种情况，在下述情况中可能引起家庭电路中空气开关跳闸的是（ ）（1）电路中增加大功率的用电器； （2）插座中的两个线头相碰； （3）开关中的两个线头相碰； （4）户外输电线绝缘皮破损。
A ．（1）和（2）B ．（2）和（3）C ．（1）和（3）D ．（2）和（4） 4．如图所示，闭合开关S 时，灯泡L 1、L 2都不亮。
用一段导线的两端接触a 、b 两点时，两灯都不亮；接触b 、c 两点时，两灯都不亮；接触c 、d 两点时，两灯都亮。
则………………○……在※※装………………○……A ．灯L1断路B ．灯L 2断路C ．灯L 2短路D ．开关S 断路5．（2017•深圳卷）小明把台灯插入插座，闭合开关，家里的总控制开关立刻跳闸，请分析造成这种现象的原因是（ ） A ．插头短路 B ．灯丝断路 C ．灯头内短路 D ．灯头内断路6．家庭电路中的保险丝熔断了，以下原因中不可能的是 A ．使用的用电器总功率过大 B ．保险丝的规格不符合规定的要求 C ．拉线开关中两根导线的线头相碰了 D ．插座中的两根导线的线头相碰了 7．下列做法中符合安全用电原则的是A ．家庭电路中，开关可以接在零线和用电器之间B ．当用电器着火时，应迅速向用电器泼水C ．拔插头时直接用手拽插头上的电线D ．使用试电笔时笔尖应该接触被测导线，手指按住笔尾金属体 8．关于家庭电路及安全用电，下列说法正确的是 A ．家用电器失火时，立即用水浇灭 B ．熔丝熔断后用铜丝代替C ．使用测电笔时手不能接触笔尾金属电极D ．总开关安装在干路上9．下列关于安全用电的说法正确的是： A ．只要电灯不发光，就可以用湿布把它擦干净B ．只要将保险丝换上粗的，电路中就可以接入大功率的用电器C ．把家用电器的金属外壳接上地线，可以防止触电D ．看到有人触电应立即用手把他拉开○………○…___○………○…险丝熔断．发生这一现象的原因可能是A ．台灯的功率太大B ．台灯短路C ．插座处短路D ．台灯的灯丝断了 11．发现有人触电，应先A ．报警或喊人B ．迅速扶起，并送往医院C ．找电工或专业人员抢救D ．想办法切断电源12．小明家中的4盏电灯突然全部熄灭了，他检查保险丝发现未熔断，于是用测电笔测试室内各处电路，氖管均不发光，他作出如下判断，正确的是A ．室内用电器短路了B ．进户的火线开路了C ．进户的零线开路了D ．灯丝都给烧断了○………………○…装…………○订…………○※※※要※※在※※装※※※答※※题※※○………………○…装…………○订…………○第II 卷（非选择题）请点击修改第II 卷的文字说明 二、填空题13．如图是常用的一个插线板。
小华在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供电压。
根据上述现象可知指示灯和开关是_____的（选填“串联”或“并联”），使用三角插头和三孔插座，目的是将用电器的金属外壳与_____相连，防止触电。
连在插线板上的用电器_____不能超过插线板的最大负荷。
14．在家庭电路中，当发生________故障或电路中用电器的________过大时，均可由于干路电流过大而导致空气开关“跳闸”．15．测电笔可以测试导线是火线还是零线。
如图所示，持笔方式正确的是_______；将笔尖与导线接触，若氖管发光，此导线为_______。
16．人们使用测电笔可辨别火线、零线，若氖管发光，则测电笔接触的是线．如图所示是测电笔的结构示意图，里面有一个阻值为8.8×105Ω的大电阻，不计氖管和人体的电阻，此时通过人体的电流为mA ，这个电流的大小对人体是安全的．17．家庭电路中的电冰箱、电视机、电灯等用电器的连接方式是________联；如图所示情景中，会发生触电事故的是________（选填“甲”或“乙”）…装…………○…………线…………____姓名：___________班级：__…装…………○…………线…………18．如图是一个常见的家庭照明电路，图中虚线方框A 、B 分别是开关或电灯的位置，请你完成下列填空题．（1）连接此照明电路吋．开关应安装在虚线方框________（选填“A”或“B”）位置上．（2）闭合开关后，电灯却不亮，用测电笔测试a 、b 、c 时，氖管都发光，则电路的故障为________．19．家庭电路中接触会引起触电事故，而靠近高压线和高压设备处也会引起的触电事故，因此，安全用电的基本原则是：①________ ，②________ ．20．家庭电路中的触电事故，都是人体直接或间接接触________引起的；高压触电的类型是高压电弧触电和________触电．21．家庭电路中“超负荷”是指电路中过大。
出现上述情况时，电路中的熔断器或空气开关会自动切断电路。
熔断器中的熔丝熔断的原理是电流的效应。
如图是空气开关的原理图，它切断电路则是利用了电流的效应。
22．如图所示的家庭电路中，正常发光的电灯灯突然熄灭，正在运行的空调也突然停止工作了。
小明先检查空气开关，空气开关正常，再用试电笔分别检测插座的左孔和右孔，发现氖管均发光，造成这一现象的原因可能是________________________________。
评卷人得分三、综合题线…………线…………23．运用知识解决问题：（1）小明家新买了一台空调，刚接入电路，家里的保险丝就烧断了，请分析其原因． 答：使用空调后，电路中的总功率________，根据公式________可知，在________一定时，电路的总功率________，电路中的总电流________，导致保险丝烧断． （2）请你根据实物电路，在方框中画出电路图_______（3）某电铃的电阻为10Ω，正常工作时它两端的电压为4V ，现把它接在9V 的电源中，欲使它正常工作，应给它串联一个多大的电阻_______？24．小勇同学家里某段时间内共有两件用电器在工作，一盏“220V ,40W”的灯（灯泡电阻不变），一台“DY -IA （R3）”型的空调机。
空调机正常工作时的电压为220V ，总功率为880W ，内部线圈电阻为3．5Ω．求：（1）这两件用电器的连接方式是_____（选填“串联”或“并联”），空调机应____（选填“接地”或“不接地”）；（2）正常工作时，两件用电器的总功率_______；（3）如果小灯泡的工作电压是110V ，它的实际电功率______； （4）该空调机正常工作1．5h ，线圈电阻产生的热量______。
参考答案1．C【解析】家庭电路中的保险丝熔断后，应该查找熔断的原因，换用合适的保险丝，不能用铁丝或者铜丝代替，因为这样起不到保险作用。
故选C．2．B【解析】试题分析：要做到安全用电，更换灯泡时要切断电源，防止造成触电事故；保险丝熔断后要查明原因，换上适当规格的保险丝，不能用铜丝等任何金属丝代替；将开关接在用电器和火线之间，检修电路时只要断开开关用电器就与火线脱离，不会造成触电事故；有金属外壳的家用电器其外壳一定要接地，这样防止火线破损后与金属外壳接触造成触电事故，故选B。
【考点定位】安全用电的原则3．A【解析】可知会导致电流过大，引起空气开关跳解：（1）可以导致用电器的总功率过大，根据I=PU闸；（2）插座中的两个线头相碰，会造成电路短路；从而造成电流过大，引起家庭电路中空气开关跳闸；（3）开关中两个线头相碰，会导致开关无法控制用电器，用电器将一直工作，不会引起中空气开关跳闸；（4）户外输电线绝缘皮破损，不会引起家庭电路中的电流过大，不会引起家庭电路中空气开关跳闸。
所以答案为：A。
点睛：家庭电路中电流过大，会引起家庭电路中空气开关跳闸。
其原因主要有两种，一是用电器短路，二是用电器的总功率过大。
根据各种情况中的现象，进行判断。
4．D【解析】A．用导线的两端接触a、b两点时，两灯都不亮，说明问题不在ab处，所以灯泡L1没有问题，不符合题意；B．用导线接触b、C两点时，两灯都不亮，说明bc段也没有问题，灯泡L2没有问题，不符合题意；C．如果是灯L2短路，则闭合开关后灯L1应该会亮，所以不符合题意；D．由以上分析可知，问题只能在ac处，且当用导线接触c、d两点时，两灯都亮，所以开关S肯定是断路了，符合题意。
故选D．点睛：解决此题的关键是知道只有当电路是通路时，电路中有电流灯泡才会发光，否则是出现断路或短路状态。
【解析】试题分析：在台灯插头插入插座，闭合开关后，家里的总控制开关跳闸，该现象说明不是插头短路，是灯头内短路造成的，故A错误，C正确；BD、因为台灯和其它用电器并联，灯泡的灯丝断路或灯头内断路，只能使本支路没有电流，台灯不亮，不能引起家里的总控制开关跳闸，故BD错误；故应选C。
【考点定位】家庭电路的故障分析6．C【解析】试题分析：家庭电路中的保险丝熔断，是由于电路中的电流过大引起的，而产生电流过大的，原因有两个：一是发生了短路，另一个是用电器总功率过大．A、根据P=UI可得：I=PU 家庭电路中的电压是一定的，U=220V，所以用电器总功率过大，电路中的总电流就会过大，电流通过保险丝产生的热量就会过多，保险丝温度升高而熔断，故A可能；B、如果保险丝的额定电流小于电路中的正常工作电流，电流通过保险丝产生的热量多，保险丝会熔断，故B可能；C、拉线开关中两根导线的线头相碰，使电路闭合，用电器工作，不会使保险丝熔断，故C不可能；D、插头中的两根导线线头相碰，电路中发生短路，导致电路中电流过大，熔断保险丝，故D可能．故选C．【考点定位】家庭电路电流过大的原因7．D【解析】A. 开关不可以接在用电器和零线之间，应该接在用电器和火线之间，故A错误；B. 电器设备失火时，要先切断电源，再实行施救措施，故B错误；C. 拔插座时不能抓住导线而拔出插座上的插头，否则会导致用电安全事故，故C错误；D. 使用试电笔时笔尖应该接触被测导线，手指按住笔尾金属体，故D正确。
8．D【解析】试题分析：A．通常情况下水是导体，家用电器失火时，不能用水浇灭B．由于铜的熔点较高，不易熔断，所以，熔丝熔断后不能用铜丝代替C．使用测电笔时手要接触笔尾金属电极，氖管才会发光D．总开关安装在干路上，才能控制所有用电器考点：家庭电路及安全用电9．C【解析】【详解】A. 因为湿抹布是导体，用湿布擦抹电器，容易发生触电事故，不符合家庭安全用电要求；B. 将大功率的用电器接入电路，需要考虑电路线路的负荷是否能够承受，因此只将保险丝换粗是不可以的。
人教版九年级全册物理第十九章 生活用电章节练习题
人教版九年级全册物理第十九章生活用电章节练习题姓名:________ 班级:________ 成绩:________一、单选题1 . 如图所示，闭合开关后，灯 L1亮、L2不亮的原因可能是A．灯 L2的灯丝断了B．灯 L1的灯座两端的连线相碰了C．L1的电阻比L2的电阻大得多D．通过L1的电流大于通过L2的电流2 . 下列有关家庭电路和安全用电做法正确的是（）A．长时间不看电视时，不切断电源，用遥控器关闭电视机B．将开关接在用电器和零线之间C．使用试电笔时手指不可以碰到笔尾金属体D．电线绝缘层破损后，应用绝缘胶布裹扎3 . 下列几种情况符合安全用电原则的是（）A．绝缘层破损的导线，仍然可以继续使用B．不用湿抹布擦拭正在工作的家用电器C．高压输电线只要不接触，就不会发生触电事故D．为了节省空间，可以将多个大功率用电器接在同一个插排上4 . 如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光．则可以判断出电路的故障是（）A．电热壶所在电路的B、D两点间断路B．插座的接地线断路C．电路的C、D两点间导线断路D．电路的A、B两点间导线断路5 . （来源）人教版初中物理九年级全册第19章生活用电单元检测题在家庭电路中常常发生：在台灯插头插入插座后，闭合台灯开关，室内其他电灯熄灭，保险丝熔断．有时在台灯开关断开的情况下，把台灯插头插入插座时，室内其他电灯全部熄灭，保险丝熔断．引起这两种故障的最大可能（）A．前者是插座短路，后者是灯泡短路B．前者是灯泡短路，后者是插座短路C．两者都是插座短路D．两者都是插头短路6 . 关于家庭电路，下列说法中正确的是A．经验证明，只有的电压对人体才是安全的B．在家庭电路中，各用电器之间是串联关系C．使用测电笔时，手应触碰笔尾金属体D．电能表是测量用电器总功率的仪表7 . 下列做法符合安全用电原则的是（）A．电器失火时，先用泡沫灭火器灭火，再切断电源B．常用湿布擦插座、用电器等C．发现有人触电时，立即用手将触电的人拉开D．及时更换已破损的家用电线8 . 下列做法符合安全用电要求的是A．多个大功率用电器同时接在一个插座上B．空气开关跳闸后，只需重新闭合开关即可C．家庭电路中可用铜丝替换保险丝D．发现有人触电后，应立即切断电源9 . 下面关于家庭电路安全用电的说法中，错误的是A．家里如果有多个大功率的用电器，尽量不要同时使用B．发生触电事故时，应立即切断电源C．实际使用用电器时，三脚插头也可插入两孔插座中使用D．电冰箱、洗衣机、空调之类的用电器，连入电路时应使用三孔插座10 . 我们学习和生活都离不开电，在日常生活中树立安全用电意识十分重要．如图四幅图中，符合安全用电原则的是A．B．C．D．11 . 如图所示是家庭电路的一部分，下列说法正确的是A．空调接入三孔插座后，空调与电灯是串联的B．保险丝不能改接在零线或地线上C．断开开关S后时，站在地上的人接触A点或B点都不会触电D．若图中甲、乙处分别装电灯或开关，应该甲处装电灯，乙处装开关12 . 安全教育已越来越引起学校和社会各界的高度重视并开展了一系列丰富多彩的教育活动，某中学在一次关于家庭用电的“对”、“错”抢答比赛中，提出以下说法，其中应回答“对”的是（）A．如果发生了触电事故，要立即切断电源B．若没有保险丝，可用细铜丝代替C．控制家用电器的开关应该安装在零线上D．电饭煲用三脚插头和三孔插座，是为了利用三角形的稳定性和美观性二、填空题13 . 宾馆房卡的作用相当于一个_____接在房间电路的_____路上；房间的电灯、电视等用电器是_____联的，开关与被控制的电灯采用_____联。

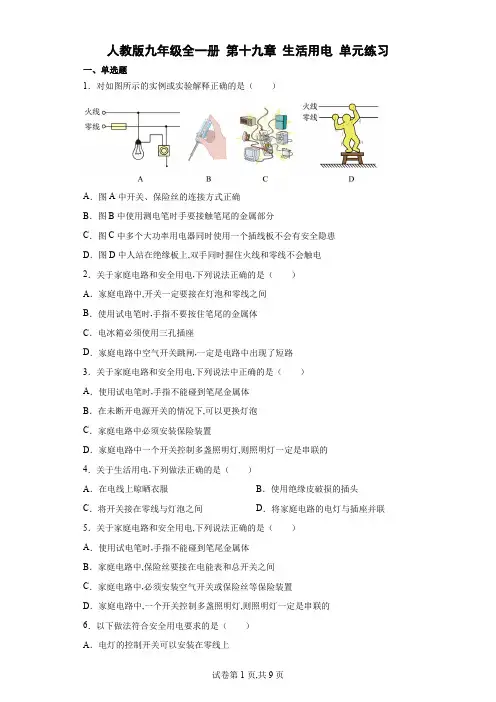

人教版九年级物理全一册第十九章生活用电单元练习(含答案)
人教版九年级全一册第十九章生活用电单元练习一、单选题1．对如图所示的实例或实验解释正确的是（）A．图A中开关、保险丝的连接方式正确B．图B中使用测电笔时手要接触笔尾的金属部分C．图C中多个大功率用电器同时使用一个插线板不会有安全隐患D．图D中人站在绝缘板上,双手同时握住火线和零线不会触电2．关于家庭电路和安全用电,下列说法正确的是（）A．家庭电路中,开关一定要接在灯泡和零线之间B．使用试电笔时,手指不要按住笔尾的金属体C．电冰箱必须使用三孔插座D．家庭电路中空气开关跳闸,一定是电路中出现了短路3．关于家庭电路和安全用电,下列说法中正确的是（）A．使用试电笔时,手指不能碰到笔尾金属体B．在未断开电源开关的情况下,可以更换灯泡C．家庭电路中必须安装保险装置D．家庭电路中一个开关控制多盏照明灯,则照明灯一定是串联的4．关于生活用电,下列做法正确的是（）A．在电线上晾晒衣服B．使用绝缘皮破损的插头C．将开关接在零线与灯泡之间D．将家庭电路的电灯与插座并联5．关于家庭电路和安全用电,下列说法正确的是（）A．使用试电笔时,手指不能碰到笔尾金属体B．家庭电路中,保险丝要接在电能表和总开关之间C．家庭电路中,必须安装空气开关或保险丝等保险装置D．家庭电路中,一个开关控制多盏照明灯,则照明灯一定是串联的6．以下做法符合安全用电要求的是（）A．电灯的控制开关可以安装在零线上B．使用测电笔时手指千万不能碰到笔尾金属体C．导线的绝缘皮破损后一定要及时更换D．如果发现有人触电,应立即用手将触电者拉开7．如下图所示家庭电路中,当开关S闭合后,灯泡L不亮,用试电笔测试c、d两点时,氖管都发光,测试a、b两点时,只有a点氖管发光,则故障可能是（）A．b、c之间某处断路B．a、d之间某处断路C．火线与零线短路D．电灯的灯丝断了8．关于家庭电路,下列说法正确的是（）A．用电器的金属外壳一定要接地线B．电能表测量的是家用电器的总电流C．验电笔在工作时不能用手直接触摸D．发生触电事故时,立即用手把触电的人拉开9．某配电系统如图所示,下列各个设备的特征叙述正确的是（）A．空气开关只有一般开关的通与断的作用B．电能表是用来显示用户用电所应交的电费的C．干路上的空气开关跳闸可能是同时使用的用电器总功率太大D．漏电保护器跳闸是因为下面插座里的线路发生了短路10．家庭电路中电流过大的原因,除发生短路的因素外,另一个因素是A．用电器消耗的电能过多B．用电器的总功率过大C．用电器工作时间过长D．用电器的总电阻过大11．安全用电,珍爱生命。

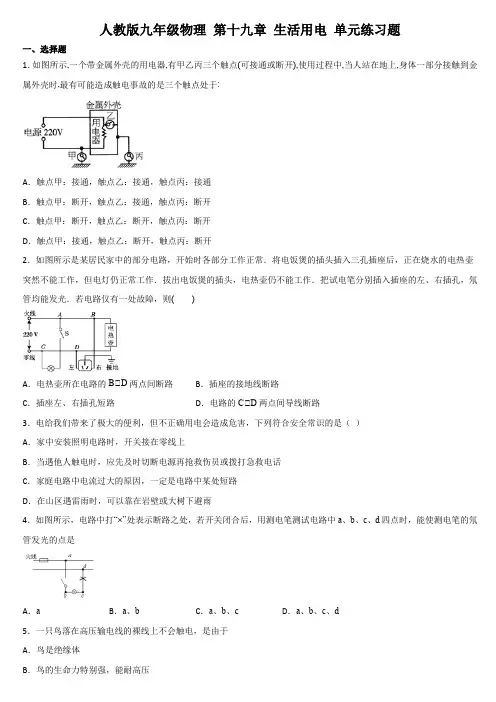

人教版九年级全一册物理 第十九章 生活用电 单元练习题
人教版九年级物理第十九章生活用电单元练习题一、选择题1．如图所示,一个带金属外壳的用电器,有甲乙丙三个触点(可接通或断开),使用过程中,当人站在地上,身体一部分接触到金属外壳时,最有可能造成触电事故的是三个触点处于:A．触点甲：接通，触点乙：接通，触点丙：接通B．触点甲：断开，触点乙：接通，触点丙：断开C．触点甲：断开，触点乙：断开，触点丙：断开D．触点甲：接通，触点乙：断开，触点丙：断开2．如图所示是某居民家中的部分电路，开始时各部分工作正常．将电饭煲的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常工作．拔出电饭煲的插头，电热壶仍不能工作．把试电笔分别插入插座的左、右插孔，氖管均能发光．若电路仅有一处故障，则()A．电热壶所在电路的B、D两点间断路B．插座的接地线断路C．插座左、右插孔短路D．电路的C、D两点间导线断路3．电给我们带来了极大的便利，但不正确用电会造成危害，下列符合安全常识的是（）A．家中安装照明电路时，开关接在零线上B．当遇他人触电时，应先及时切断电源再抢救伤员或拨打急救电话C．家庭电路中电流过大的原因，一定是电路中某处短路D．在山区遇雷雨时，可以靠在岩壁或大树下避雨4．如图所示，电路中打“×”处表示断路之处，若开关闭合后，用测电笔测试电路中a、b、c、d四点时，能使测电笔的氖管发光的点是A．a B．a、b C．a、b、c D．a、b、c、d5．一只鸟落在高压输电线的裸线上不会触电，是由于A．鸟是绝缘体B．鸟的生命力特别强，能耐高压C．鸟只停在一根电线上，两爪之间的电压很小，通过的电流很小D．电线的电压是安全电压6．如图，开关闭合时，电压表V1的读数为4V，电压表V2的读数为6V，电流表A的读数为0.2A．如果把电压表V1换成电流表A1，电压表换成V2电流表A2，电流表A换成电压表V，则电压表的读数为A．2V B．4V C．6V D．10V7．某人安装照明电路时，把火线上的保险丝取下，把一个220 V的灯泡(以下称检验灯)接在原保险丝的位置，同时把电路中所有开关都断开，用这种方法可检查是否存在短路，正确的连接方式如图，接通电源后下列说法不正确的是A．若检验灯正常发光说明以后的电路中存在短路B．若检验灯不亮，但把某个用电器的开关闭合后检验灯正常发光，表明开关的两端直接接在火线和零线上C．若任意一个开关闭合检验灯都不亮，说明干路中有断路D．若检验灯泡不亮，但将某一个电灯的开关闭合后，这个电灯和检验电灯都能发光，只是亮度不够，这表明电路中出现了短路现象8．如图所示，是某人连接的家庭电路，各元件及线路完好，下列说法正确的是( )A．火线和零线间的电压为220VB．开关S1断开时，人接触a点会触电C．开关S1断开时，人接触b点会触电D．三孔插座即使不接地，用电器也可以正常工作并且安全二、填空题9．某同学家的电能表铭牌上标有“10 A 220 V”字样,该同学将1000 W的电饭煲插入插座的瞬间,发现只有自家的电灯熄灭了,空气开关也跳闸了．(1)分析原因可能是电饭煲插头_______或家庭电路中____________过大;(2)请你设计一个方案验证上述猜想______．10．小明家电路电压为220V、电线允许通过的最大电流为30A，他家允许同时使用的用电器最大总功率是_____，若同时使用一台“220V 7.2kW”电热水器和一台“220V 2.8kW”电暖器．它们的总功率将是_____，超过线路允许使用的最大功率．11．家庭电路的连接中，插座与灯泡是__________（选填“串联”或“并联”）的；保险丝是串联在______（选填“火线”或“零线”）上的．12．检修家庭电路时，某电灯不亮，但灯丝完好，开关也已接通，现用测电笔分别接触灯座的两接线柱时：若两次氖管都不发光，说明________线出现开路；若两次氖管都发光，则说明________线出现开路．13．某导体两端的电压由3V增大为6V，导体中的电流增大了0.6A，则该导体的电阻________Ω，导体的电功率增大了_____________W14．某同学把断开开关的台灯的插头刚刚插进电源插座时，干路中的保险丝立即被熔断，若导线均完好，则发生这种情况的最大可能是________短路；若只有在闭合台灯开关时，才发生上述情况，则引起故障的最大可能是________短路．三、作图题15．请将如图所示元件，连接成符合安全用电要求的家庭电路．16．小刚的爸爸在自家盖的房间里安装了一盏“220V 100W”的顶灯和一盏“220V 5W”的壁灯．他打算把这两盏灯并联，用一个普通的拉线开关来控制．但接完后，合上闸刀开关，发现壁灯亮顶灯不亮．他拉了一下开关S，结果不亮的灯亮了，而原来亮的灯却不亮了，再拉一下开关S，又恢复了原状．试画出他错接的电路图．四、实验题17．三位同学针对“在家庭电路中，离进户线距离不同的用电器两端的电压是否完全相同”的问题进行探究。

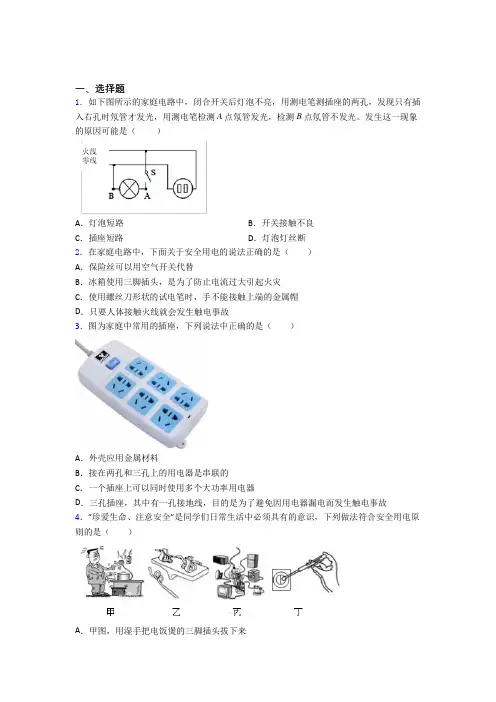

人教版初中物理九年级全册第十九章《生活用电》测试(含答案解析)
一、选择题1．如下图所示的家庭电路中，闭合开关后灯泡不亮，用测电笔测插座的两孔，发现只有插入右孔时氖管才发光，用测电笔检测A点氖管发光，检测B点氖管不发光。
发生这一现象的原因可能是（）A．灯泡短路B．开关接触不良C．插座短路D．灯泡灯丝断2．在家庭电路中，下面关于安全用电的说法正确的是（）A．保险丝可以用空气开关代替B．冰箱使用三脚插头，是为了防止电流过大引起火灾C．使用螺丝刀形状的试电笔时，手不能接触上端的金属帽D．只要人体接触火线就会发生触电事故3．图为家庭中常用的插座，下列说法中正确的是（）A．外壳应用金属材料B．接在两孔和三孔上的用电器是串联的C．一个插座上可以同时使用多个大功率用电器D．三孔插座，其中有一孔接地线，目的是为了避免因用电器漏电而发生触电事故4．“珍爱生命、注意安全”是同学们日常生活中必须具有的意识，下列做法符合安全用电原则的是（）A．甲图，用湿手把电饭煲的三脚插头拔下来B．乙图，熔断后的保险丝用铜丝或铁丝代替C．丙图，多个大功率用电器同时用一个插座D．丁图，用试电笔辨别火线和零线的操作方法5．下列图中不符合安全用电原则的是（）A．使用验电笔时，发光的是火线B．开关与灯串联后应接在零线上C．人应远离断线后落地的高压线D．不用湿布擦拭正在工作的电灯6．如图所示的家庭电路，闭合开关S，灯泡L不亮，用测电笔分别测试a、b、c三点氖管均发光，再用测电笔测试插座的两孔氖管也都发光，该电路发生的故障可能是（）A．进户零线开路B．导线bc间开路C．灯泡L开路D．插座内部短路7．关于家庭电路及安全用电，下列说法正确的是（）A．电能表是测量消耗电能的仪表B．家庭电路中的各个插座是串联的C．家用电器着火，要先灭火后断电D．人触电时，保险丝会立即切断电路8．生活中有很多现象包含着物理知识，下列说法中错误的是（）A．加入盐的汤会变咸，这是因为发生了扩散现象B．无法将棍子像金箍棒一样缩成一根针的大小，是因为分子间存在着引力C．用塑料梳子梳头，头发会随梳子飘起来，是因为梳子带了电荷D．将试电笔插入插座的插孔中，如果试电笔的氖泡发光，说明接入的是火线9．如图所示是现在一般标准住宅户内配电系统方框图。
最新人教版初中物理九年级全册第十九章《生活用电》测试题(含答案解析)
一、选择题1．某小区最近一段时间由于楼道灯的供电系统电压偏高，所用的路灯“220V 40W”灯丝经常熔断，在电压暂时无法改变的情况下，为了延长楼道灯的使用寿命，小明所采取的下列方法切实可行的是（）A．换用一只“220V 60W”的灯泡替换原来的灯泡接入原电路中使用B．换用一只“220V 15W”的灯泡替换原来的灯泡接入原电路中使用C．换用两只“220V 40W”的灯泡并联后替换原来的灯泡接入原电路中使用D．换用两只“220V 100W”的灯泡串联后替换原来的灯泡接入原电路中使用2．南方冬天，人们一般在家里用电取暖，下列说法正确的是（）A．为了接线方便，在一个插座上接几个电暖器B．空气开关跳闸后应立即合上，便于检查故障原因C．要避免同一时间使用多个大功率空调和电暖器D．劣质电暖器的电线发热着火，肯定是因为它短路了3．如图是某家庭电路的一部分，下列说法正确的是（）A．电冰箱接入三孔插座C后电灯与电冰箱是串联的B．电冰箱接入三孔插座C能使电冰箱金属外壳接地C．断开开关S时，站在地上的人接触A点或B点都不会触电D．水作为发动机的冷却剂，由于吸热后水升温了，因此水的比热容变小了4．小明家的家庭电路如图所示，小明闭合开关S，电灯正常发光，分别将台灯与洗衣机插入P、Q插座中，发现它们不能工作，于是小明拔下台灯的插头，用试电笔检测P插座，左右两孔都能使测电笔的氖管发光，则小明家电路出现的故障可能是（）A．进户零线断路B．进户火线断路C．AB间断路D．BC间断路5．在家庭电路中，下面关于安全用电的说法正确的是（）A．保险丝可以用空气开关代替B．冰箱使用三脚插头，是为了防止电流过大引起火灾C．使用螺丝刀形状的试电笔时，手不能接触上端的金属帽D．只要人体接触火线就会发生触电事故6．下列说法中正确的是（）A．家里的电灯与电视机是串联的B．控制电灯的开关应安装在零线上C．空气开关跳闸一定是短路引起的D．电冰箱的金属外壳属于导体7．在如图的家庭电路中，当闭合开关后，发现电灯不亮，用测电笔测试图中的a、b、c、d四点时，发现只有测a点时测电笔的氖管不发光，那么可能发生的故障是（）A．ab之间某处断路B．cd间某处断路C．开关处短路D．电灯灯丝断了8．如图中的家庭电路元件，连接顺序正确的是（）A．B．C．D．9．关于家庭电路及安全用电，下列说法正确的是（）A．电能表是测量消耗电能的仪表B．家庭电路中的各个插座是串联的C．家用电器着火，要先灭火后断电D．人触电时，保险丝会立即切断电路10．以下做法符合安全用电原则的是（）A．雷雨天在室外使用手机打电话B．空气开关跳闸后，立刻合上继续使用C．家用电器着火，立即切断电源D．发现有人触电时，立即用手将人拉开11．如图是一台能正常工作的电冰箱的简化电路图，M是压缩机用的电动机，L是电冰箱内的照明灯泡，下列说法中错误的是（）A．电动机和灯泡是并联的B．冰箱工作时，外壳要接地C．冷藏室门打开时，灯开关断开D．食物放入冰箱内，温度降低，内能减小12．如图所示的家庭电路中，正常发光的两盏灯突全部熄灭，用测电笔分别插入三线插座的左右两孔，氖管均发光，造成这一现象的原因可能是（）A．两灯的灯丝都烧断了B．三线插座的接地线断了C．进户的火线熔丝断了D．进户的零线熔丝断了二、填空题13．家庭电路中，火线与零线间的电压为______V。

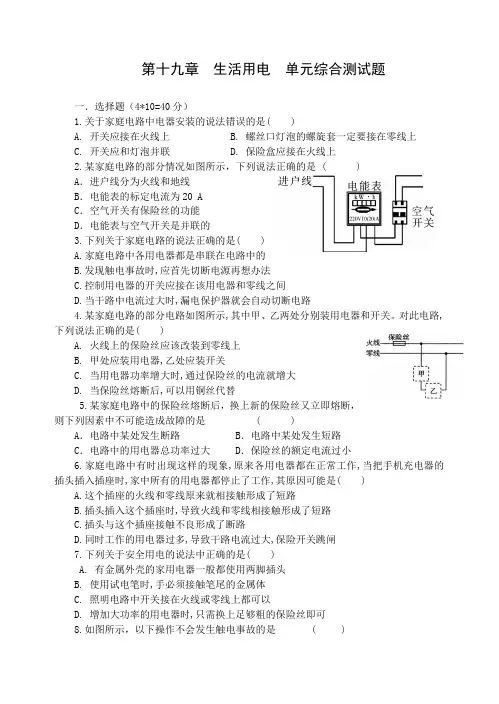

人教版九年级物理全册 第十九章 生活用电 单元测试题(含答案)
