人教版九年级物理全册第十七章《欧姆定律》单元测试题
第3
题图 第4题图 第6题图 第7题图 九年级物理第十七章《欧姆定律》单元测试题
一、选择题（每小题3分，共45分）
1、若一段铜线的电阻为R ，两端电压为U ，通过电流为I ，下列说法中错误．．
的是（ ） A ．R 由铜线的长度和横截面积决定 B ．R 的大小与U 有关
C ．铜线的电阻对电流有阻碍作用
D ．R 的大小与I 无关
2、电路中的电流既看不见，也摸不着，但是它的许多特点和水流、车流类似。
人们在研究认识电流时，多用水流来相比较，这种研究物理问题的方法叫做 （ ）
A. 控制变量法
B. 模型法
C. 类比法
D. 归纳法
3、小刚用图所示电路探究“一段电路中电流跟电阻的关系”。
在此实
验过程中，当A 、B 两点间的电阻由5Ω更换为10Ω后，为了探究
上述问题，他应该采取的唯一操作是( )
A .保持变阻器滑片不动
B .将变阻器滑片适当向左移动
C .将变阻器滑片适当向右移动
D .适当增加电池的节数
4、如图所示，电源电压不变，闭合开关S ，将滑动变阻器的滑片P 向右端
滑动过程中，电流表1A 和2A ，电压表V 的示数变化情况是( )
A ．1A 示数变小，2A 示数变小，V 示数不变
B ．1A 示数未变，2A 示数变小，V 示数不变
C ．1A 示数不变，2A 示数变大，V 示数变小
D ．1A 示数变小，2A 示数变大，V 示数变小
5、白炽灯泡的灯丝断开后，可把断头搭接起来继续使用，这时灯丝的( )
A ．电阻变大，电流减小
B ．电阻变小，电流增大
C ．电阻和电流都增大
D ．电阻和电流都减小
6、如图所示的电路中，当开关Ｓ闭合，甲、乙两表示为电压表时，示数之
比Ｕ甲︰Ｕ乙＝３︰2；当开关Ｓ断开，甲、乙两表是电流表时，则两表的示
数之比为Ｉ甲︰Ｉ乙为（ ）
Ａ、２︰１ Ｂ、３︰１ Ｃ、２︰３ Ｄ、１︰３
7、在如图所示的电路中，电源电压保持不变，当1S 、2S 闭合，3S 断
开时，电压表示数为U ；当1S 、2S 断开，3S 闭合时，电压表示数为U /3。
则电阻1R 与2R 之比为（ ）
A ．2：9
B ．1：2
C ．1：3
D ．2：3
8、两个相同的灯泡串联在一起接在某一电源上，每个灯泡两端的电压
均为1U ，若把这两个灯泡并联起来接在原来的电源上，每个灯泡两端的电
压为2U ，则（ ）
A ．1:1:21=U U
B ．1:2:21=U U
C ．2:1:21=U U
D ．4:1:21=U U。
人教版九年级物理全一册《第十七章-欧姆定律》单元检测卷(附参考答案)
人教版九年级物理全一册《第十七章欧姆定律》单元检测卷(附参考答案)学校:___________班级：___________姓名：___________考号：___________一、选择题1．如图所示，这是小灯泡L和定值电阻R的电流随电压变化的图像，由图像可知（）A．甲是R的I-U关系图像B．R的阻值为0.1ΩC．将L和R并联在4V的电源上，通过L的电流大于通过R的电流D．将L和R串联在4V的电源上，L两端的电压大于R两端的电压2．如图所示，闭合开关S，下列方法能使电压表与电流表示数比值变大的是（）A．增大电源电压B．增大R1阻值C．增大R2阻值D．减小R2阻值3．在如图所示的电路中，当电键S闭合后，电流表A1和A2的示数比为3：2，则R1和R2的阻值之比为（）A．2：3 B．2：1 C．1：2 D．3：24．如图所示，电源电压保持不变。
开关S闭合后，滑动变阻器滑片P从中点向右端移动时，下列说法正确的是（）A．电压表V的示数变大，电流表A1的示数变小B．电压表V的示数不变，电流表A2的示数变大C．电压表V的示数与电流表A1的示数之比变大D．电流表A2的示数与电流表A1的示数之差变小5．某物理兴趣小组设计了一款测量体重的装置，其结构原理如图所示。
电源电压恒定，R1是定值电阻。
R2是压敏电阻，其阻值随所受压力的增大而减小。
当体重比小希重的小阳站在装置上时，电表示数变化情况是（）A．电压表和电流表示数都变大B．电压表和电流表示数都变小C．电压表示数变小，电流表示数变大D．电压表与电流表的示数比值变大6．如图所示的电路中，电源电压不变，已知定值电阻R1=5Ω,R2=4Ω，当开关S2接到位置1、闭合S1时，电压表的示数为1.0V；当开关S2接到位置2、闭合S1时，电压表的示数可能为（）A．0.8V B．0.9V C．1.1V D．2.1V7．甲醛对人体的危害非常严重，因此装修房屋时检测甲醛污染指数非常重要。

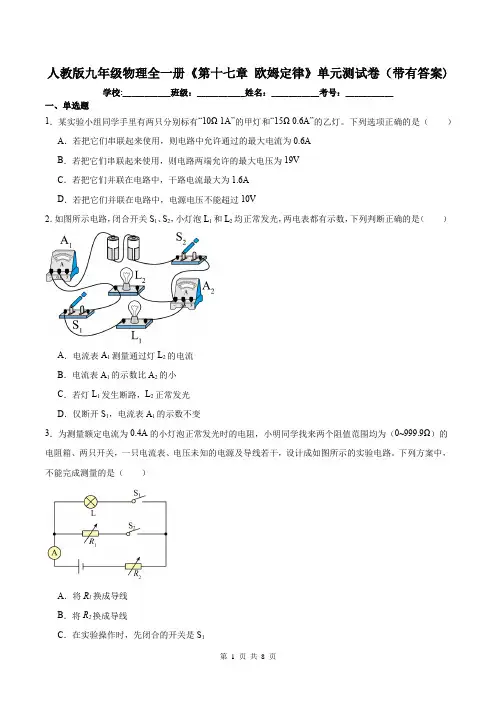

人教版九年级物理全一册《第十七章 欧姆定律》单元测试卷(带有答案)
人教版九年级物理全一册《第十七章欧姆定律》单元测试卷（带有答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．某实验小组同学手里有两只分别标有“10Ω 1A”的甲灯和“15Ω 0.6A”的乙灯。
下列选项正确的是（）A．若把它们串联起来使用，则电路中允许通过的最大电流为0.6AB．若把它们串联起来使用，则电路两端允许的最大电压为19VC．若把它们并联在电路中，干路电流最大为1.6AD．若把它们并联在电路中，电源电压不能超过10V2．如图所示电路，闭合开关S1、S2，小灯泡L1和L2均正常发光，两电表都有示数，下列判断正确的是（）A．电流表A1测量通过灯L2的电流B．电流表A1的示数比A2的小C．若灯L1发生断路，L2正常发光D．仅断开S1，电流表A1的示数不变3．为测量额定电流为0.4A的小灯泡正常发光时的电阻，小明同学找来两个阻值范围均为（0~999.9Ω）的电阻箱、两只开关，一只电流表、电压未知的电源及导线若干，设计成如图所示的实验电路。
下列方案中，不能完成测量的是（）A．将R1换成导线B．将R2换成导线C．在实验操作时，先闭合的开关是S1D．在实验操作时，先闭合的开关是S24．在如图所示电路中，电源电压保持不变，R1为定值电阻，R2为滑动变阻器。
下列说法正确的是（）A．闭合开关前电压表和电流表均无示数B．闭合开关后，滑片P向右移动的过程中，电压表与电流表的比值不变C．闭合开关后，滑片P向右移动的过程中，电压表的示数变大D．闭合开关后，滑片P向右移动的过程中，电流表的示数变大R为已知阻值的定值电阻，其中不能测5．小明在实验室所提供的器材中选择合适的器材，设计如下电路，出未知电阻R x的电路是（）A．B．C．D．6．如图的电路中，当电键闭合后，以下做法中能使电流表A 与A1示数的比值变小的是（）A．将电源电压升高B．将电源电压降低C．将滑片P向左移动D．将滑片P向右移动7．如图所示电路，当闭合开关时，下列说法正确的是（）A．灯泡L和滑动变阻器R串联B．当滑动变阻器滑片P向右滑动时，小灯泡的亮度变暗C．当滑动变阻器发生断路时，小灯泡依然发光D．当滑动变阻器滑片P向右滑动时，电压表、电流表示数均减小8．如图所示电路中，电源电压恒定，当在电路中再串联上一个相同阻值的电阻R时，电流表示数减小了0.6 A；若此时再串联上一个相同阻值的电阻R时，电流表示数将再减小（）A．0.2 A B．0.3 A C．0.4 A D．0.6 A二、填空题9．如图，a、b分别表示由相同材料制成的两条长度相同、粗细均匀的电阻丝的I-U图像，（选填“a”或“b”）代表的电阻丝较粗，a、b并联后的电阻的I—U图像在区域（选填“I”、“Ⅱ”或“Ⅱ”）。
人教版九年级物理全一册《第十七章欧姆定律》单元练习题-附含答案
人教版九年级物理全一册《第十七章欧姆定律》单元练习题-附含答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．R1、R2、R3是三个定值电阻，将它们并联起来接入电路，如图甲所示，闭合开关后，测得通过每个电阻的电流为I1＜I2＜I3；若将它们串联起来接入电路，如图乙所示，闭合开关后，各电阻两端的电压关系为（）A．U1＞U2＞U3B．U1＝U2＝U3C．U3＞U2＞U1D．U2＞U1＞U32．如图，已知L的电阻为20 Ω，R是阻值0～80 Ω的滑动变阻器，电源电压6 V保持不变．在滑片滑动过程中，电压表、电流表示数的变化范围是A．0～1.2 V、0.06～0.30 A B．6～1.2 V、0.30～0.06 AC．0～4.8 V、0.30～0.06 A D．6～4.8 V、0.06～0.3 A3．如图所示电路，电源电压恒定为12V，L1、L2为两只相同的灯泡，灯泡的额定电压为12V，灯丝电阻为24Ω且保持不变，电压表和电流表连接完好．当闭合开关S时，发现灯L1发光，灯L2不发光，则下列说法正确的是A．灯泡L1断路B．灯泡L2断路C．电压表示数为12V D．电流表示数为0.5A4．如图所示电路中，电源电压恒定，当在电路中再串联上一个相同阻值的电阻R时，电流表示数减小了0.6 A；若此时再串联上一个相同阻值的电阻R时，电流表示数将再减小（）A ．0.2 AB ．0.3 AC ．0.4 AD ．0.6 A5．如图所示，是一科技创新小组同学们设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器R 的金属滑杆P 升降，通过电压表显示的数据来反应水位升降情况．水位最低时，滑杆P 位于R 的a 端处．L 是一个指示灯，电路各部分接触良好，不计导线电阻．下列判断错误的是A ．当水位不变时，则电压表示数不变，指示灯亮度不变B ．当水位下降时，则电压表示数变小，指示灯变亮C ．当电压表示数变大，指示灯变暗，则表明水位上升D ．若将电压表改装成水位计，则电压表零刻度线处应该标为最高水位6．如图所示的电路中，电源电压不变，R 1为定值电阻，R 2为滑动变阻器。
人教版九年级物理全一册《第十七章欧姆定律》单元检测题(含答案)
人教版九年级物理全一册《第十七章欧姆定律》单元检测题(含答案)学校:___________班级：___________姓名：___________考号：___________一单选题1．如图所示电路，在测小灯泡电阻实验中，闭合开关后发现，电流表指针几乎不动，而电压表指针有明显偏转，下列分析正确的是（）A．电源没电B．电流表接线松动造成接触不良C．电灯泡与底座接触不良D．变阻器接线不牢2．用如图所示电路研究电流跟电压的关系．为了改变定值电阻R两端电压，设计了三种方案．甲：多节干电池串联接入MN；乙：电池与滑动变阻器串联接入MN；丙：电池先后与不同定值电阻R′串联接入MN．可行的方案是（）A．仅有甲B．仅有乙C．仅有甲乙两种D．甲乙丙都可行3．在探究通过导体的电流与其两端电压的关系时，利用实验数据作出了如图所示的图像。
根据图像，下列说法正确的是（）A．导体甲的电阻大于导体乙的电阻B．导体乙的电压与通过它的电流成正比C．当导体甲两端的电压为2V时，通过导体甲的电流为0.2AD．将两导体并联后接在3V的电源上时，干路中的电流为0.9A4．如图所示电路，电源电压保持不变，R2是最大阻值为10Ω的滑动变阻器，R1=5Ω，当滑片P由a端滑到b端时，电流表的两次示数之比为（）A．1∶2B．2∶1C．3∶l D．1∶35．如图所示，电源电压恒定．闭合开关S1S2，电压表示数为9V，电流表示数为1.5A；断开开关S2，电压表示数为6V．则R1和R2的阻值分别是A．6Ω 2ΩB．6Ω 3ΩC．4Ω 2ΩD．4Ω 3Ω6．在如图所示的电路中，电源电压保持不变，闭合开关S后，向右移动滑片P。
下列说法中错误的是（）A．电压表的示数变大B．电压表的示数不变C．电流表A的示数变小D．电流表A1的示数变小7．如图所示电路，电源电压保持不变，闭合开关S后，滑动变阻器滑片P向左移动的过程中（不考虑灯丝的电阻变化），下列说法正确的是（）A．电流表示数逐渐变小B．电压表示数逐渐变小C．电压表示数逐渐变大D．小灯泡的亮度逐渐变暗8．如图所示，当闭合开关后，滑动变阻器的滑片P向左滑动，小灯泡的亮度将（）A．不变B．变暗C．变亮D．以上三种情况均有可能9．李明同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，下列说法中错误的是（）A．当在导体乙的两端加上2V的电压时，通过乙导体的电流为0.2AB．将甲乙两导体并联接到电压3V的电源上时，干路中的电流为0.9AC．导体甲的电阻大于导体乙的电阻D．导体两端的电压为零时，导体的电阻不为零10．小明按图甲所示电路图做实验，闭合开关S 断开S1，两表读数如图乙所示。
人教版九年级物理全一册《第十七章 欧姆定律》单元检测卷(带参考答案)
人教版九年级物理全一册《第十七章欧姆定律》单元检测卷(带参考答案) 学校:___________班级：___________姓名：___________考号：___________一、选择题1．由欧姆定律公式I=UR 变形得R=UI，对此，下列说法中正确的是（）A．导体的电阻跟导体两端的电压和通过导体的电流无关B．通过导体的电流越大，则导体的电阻越小C．当导体两端的电压为零时，导体的电阻也为零D．加在导体两端的电压越大，则导体的电阻越大2．如图所示的电路中，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向左移动时，下列判断正确的是（）A．灯泡变暗，电流表示数变小B．灯泡变亮，电流表示数变大C．灯泡亮度不变，电流表示数变小D．灯泡亮度不变，电流表示数变大3．某同学利用如图所示的电路进行实验，电源电压恒为3V，更换5个定值电阻R x，得到如图乙所示的图像。
以下有关叙述正确的是（）A．该同学研究的是电流和电压的关系B．实验中电压表的示数保持0.5V不变C．滑动变阻器阻值变化范围为1Ω～5ΩD．将R x从5Ω换成10Ω后，应将滑片P向左移动4．张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图像，根据图像，下列说法错误的是（）A．导体甲的电阻小于导体乙的电阻B．将甲、乙两导体并联后接到电压为3V的电源上时，干路中的电流为0.9AC．通过导体甲的电流与其两端的电压成正比D．当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.2A5．如图电路中R1＞R2，闭合开关，电压表V的示数为6V，电压表V1的示数（）A．等于6V B．小于3VC．等于3V D．大于3V小于6V6．如图甲是一个用电压表的示数反映温度变化的电路原理图，其中电源电压U=4.5V且保持不变，电压表量程为0~3V，R0是300Ω的定值电阻，R t是热敏电阻，其电阻随环境温度变化的关系如图乙所示，若闭合开关S（）A．环境温度为20℃时，热敏电阻阻值是150ΩB．电压表的最小示数是2.25VC．此电路允许的最高环境温度为80℃D．电压表示数越小，环境温度越高7．如图所示的电路中，已知电源电压恒为6V，R1、R2、R3均为定值电阻，R2阻值为15Ω。
人教版九年级物理全一册《第十七章-欧姆定律》单元测试卷(附含参考答案)
人教版九年级物理全一册《第十七章欧姆定律》单元测试卷（附含参考答案)学校:___________班级：___________姓名：___________考号：___________一、选择题1．关于欧姆定律，下列说法中正确的是（）A．欧姆定律是通过推导得出的规律B．欧姆定律反映出了导体电阻跟电流和电压之间的关系C．欧姆定律中的I、U和R反映的是同一段电路中同一时刻的电流、电压和电阻关系D．由欧姆定律变形得U=IR，说明在导体电阻一定时，导体两端的电压U跟电流成正比2．如图所示，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向右移动。
下列说法中正确的是（）A．电流表 A1的示数变大B．电压表V的示数变小C．电流表 A2与 A1的示数之差不变D．电压表V 与电流表A2的示数之比变小3．小明在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出如图所示的图像，分析图像，下列说法正确的是（）A．导体A两端的电压与其通过的电流成正比B．导体A和B的电阻之比为2︰1C．当导体B两端电压为0V时，导体B的电阻变为0ΩD．当导体A和B并联在电压为2V的电源上，电路中的总电流为0.6A4．某同学利用如图1所示的电路进行实验，电源电压恒为3V，更换5个定值电阻Rx，得到如图2所示的图象，以下有关叙述正确的是（）①该同学研究的是电流和电压的关系②实验中电压表的示数保持2.5V不变③滑动变阻器阻值变化范围为1∼5Ω④将Rx从10Ω换成5Ω后，应将滑片P向右移A．只有②③B．只有①②C．只有③④D．只有②④5．小海设计了一种测定油箱内油量的模拟装置，如图所示，其中电源两端电压保持不变，R0是定值电阻，R 是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆的一端连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子．油箱中的油量减少时，浮子随油面下降，带动滑杆使变阻器的滑片P向上移动，从而引起电流表的示数发生变化．下列说法中正确的是（）A．电流表示数变小时，表明油箱中的油量减少B．电流表示数变小时，电阻R0两端电压变大C．当油箱中的油量减少时，电流表示数变大D．当油箱中的油量减少时，变阻器R连入电路的电阻变小6．小伟给学校图书馆设计了一个测量空气湿度的电路图，如图甲所示，电源电压恒为6V，定值电阻R0的阻值为10Ω，湿敏电阻R的阻值随空气湿度H的变化关系图乙所示。
人教版九年级物理全一册《第十七章欧姆定律》单元测试卷(含答案)
人教版九年级物理全一册《第十七章欧姆定律》单元测试卷（含答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．对欧姆定律公式UIR的理解，下面的哪一句话是错误的（）A．对某一段导体来说，导体中的电流跟它两端的电压成正比B．在相同电压的条件下，不同导体中的电流跟电阻成反比C．导体中的电流既与导体两端的电压有关，也与导体的电阻有关D．因为电阻是导体本身的一种性质，所以导体中的电流只与导体两端的电压有关，与导体的电阻无关2．如图所示的电路中，电源电压保持不变。
闭合开关S，电路正常工作，可是过了一会儿，电流表的示数变大，电压表示数变小。
则下列对该电路故障分析正确的是（）A．电阻R断路B．电阻R被短路C．灯泡L可能断路D．灯泡L可能短路3．在探究“通过导体中的电流与电阻的关系”实验中，电源电压恒为10V，滑动变阻器R'的规格为“40Ω，1A”。
小刚分别用20Ω、30Ω、40Ω、50Ω、60Ω定值电阻R完成了5次实验。
以下说法正确的是（）A．为了提高读数的准确性，实验时应该选用小量程进行测量B．用30Ω代替20Ω的电阻做实验时，应将滑动变阻器的滑片P从上一位置向左滑动C．若5次实验控制电压为4V，可得出结论为“导体两端电压一定时，通过导体的电流与电阻成反比”D．实验中，滑动变阻器R'两端电压与不同定值电阻R两端电压的比值是个定值4．如图所示，电源电压保持不变，开关闭合前后，电压表示数之比为2:5，则两灯泡1L、2L的电阻之比为（）A．2:3B．3:2C．2:5D．5:25．如图电路，电源电压6V，电阻R1规格为“10Ω 0.5A”，变阻器R2最大阻值为20Ω，电压表量程0--3V，电流表量程0--0.6A．则A．电压表测的是电阻R1两端的电压；B．滑片P向左移动时，电流表、电压表示数都变小；C．为保证各元件安全，变阻器变阻范围为2---10ΩD．为保证各元件安全，电流表变化范围为0.3---0.6A6．小明连接了如图所示的电路做电学实验，电路中电流表的量程为0~0.6A，电压表的量程为0~3V，定值电阻R0为6Ω，电源电压为6V且保持不变。
人教版九年级物理全一册《第十七章 欧姆定律》单元测试卷(附答案)
人教版九年级物理全一册《第十七章欧姆定律》单元测试卷（附答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．根据欧姆定律UIR，下列说法正确的是（）A．通过导体的电流越大，这段导体的电阻就越小B．导体中的电流是导体本身的一种性质，与电压、电阻无关C．导体的电阻与电压成正比，与电流成反比D．导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比2．如图所示，当滑动变阻器的滑片P向右移动时，下列判断正确的是（）A．电流表A1的示数不变，A2的示数变大B．电流表A1的示数变大，A2的示数变小C．电压表的示数与A1的示数的比值变大，A2的示数变小D．电压表的示数与A1的示数的比值不变，A2的示数变小3．如图所示的电路中，R是滑动变阻器，滑动变阻器的滑片跟杠杆相连，杠杆可以绕固定点O转动，另一端固定着一个浮子，浮子随油面高低而升降。
图中电压表的示数随油面升高而增大的是（）A．B．C．D．4．下列所示图象中，能正确表示导体中的电流与这段导体两端电压关系的是（）A ．B ．C ．D ．5．如图所示，电源电压不变，闭合开关S ，当滑动变阻器滑片P 向左移动时，下列说法正确的是（ ）A ．电流表A 1示数变小，电压表V 示数变小B ．电流表A 2示数变大，电压表V 示数变大C ．电压表V 示数与电流表A 1示数比值不变D ．电压表V 示数与电流表A 2示数比值增大6．如图电路中，电源电压为3V 且保持不变，10R =Ω，滑动变阻器的最大阻值'20ΩR =．当开关S 闭合后，在滑片由A 端移动到B 端的过程中，电流表示数的变化是由（ ）A ．0.3A ~0.1AB ．0A ~0.1AC ．0.1A ~0.3AD ．0.3A ~0A7．在图所示的电路中，电源电压保持不变。
当S 断开时，电流表示数为I 1；当S 闭合时，电流表示数为I 2。
人教版九年级物理全一册《第十七章欧姆定律》单元测试卷-附答案
人教版九年级物理全一册《第十七章欧姆定律》单元测试卷-附答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，电源电压保持不变，闭合开关，滑动变阻器的滑片向左移动的过程中，下列说法正确的是（）A．电压表V1示数变大，电流表示数变小B．电压表V2示数不变，电流表示数变大C．电压表V1示数和电流表示数的乘积变大D．电压表V2示数和电流表的比值不变2．在串联电路中，阻值相同的两个电阻的两端加20V电压时，通过的电流为1A，则一个电阻的阻值为（）A．20ΩB．20C．10D．10Ω3．如图所示的电路，电源电压不变，开关S1保持闭合状态，当开关S2由断开状态到闭合状态时，示数增大的电表是（）A．电流表A1和电压表V1B．电流表A1和电压表V2C．电流表A2和电压表V1D．电流表A2和电压表V24．如图所示电路，R0为定值电阻，电源两端电压保持不变，闭合开关S后，当滑动变阻器的滑片P向右滑动的过程中，下面说法中正确的是（）A．电压表示数变大，电流表示数变小B．电压表示数变大，电流表示数变大C．电压表示数变小，电流表示数变小D．电压表示数变小，电流表示数变大5．小南和小开在实验室中组装了如图甲所示电路，假设滑动变阻器阻值随长度均匀变化。
闭合开关，让滑片P从最右端开始向左滑动，测量滑片到最右端的距离x，同时观察电压表示数U、电流表示数I，记录数据并绘制图像。
图乙是U与x关系的部分图像，图丙是I与x关系的部分图像。
以下说法中正确的是（）A．滑动变阻器出现了短路故障B．电源电压为6.0V，R0的阻值为6ΩC．滑动变阻器未出故障时的最大阻值为16ΩD．若无故障，电压表的变化范围为0~6V6．两条长度相等、截面积不等的同种材料制成的电阻丝，串联在电路中，则粗电阻丝（）A．电流强度较大B．电流强度较小C．电压较大D．电压较小7．如图，用铅笔制成的滑动变阻器来改变电路中的电流及灯泡的亮度，当左端的铜环向右滑动时，下列判断正确的是（）A．电流表示数变大，电压表示数变小，灯变暗B．电流表示数变小，电压表示数变小，灯变暗C．电流表示数变小，电压表示数变大，灯变亮D．电流表示数变大，电压表示数变小，灯变亮8．酒驾是严重违反交通法规的行为，如图甲是交警用来检测酒精浓度的测试仪原理图，R为气敏电阻，其阻值R与酒精浓度β的变化关系如图乙所示，已知R0为定值电阻，电源电压恒定不变，则下列判断正确的是（）A．酒精浓度增大时，电压表示数变小B．酒精气浓度减小时，电流表示数变大C．酒精气浓度增大时，电路消耗的总功率变小D．酒精天然气浓度怎样变化，电压表与电流表示数的比值不变9．在“探究电流与电压的关系”实验中，采用图像法得到如图所示的I－U图像，由图可知，电阻R一定时，通过导体的电流与导体两端的电压的关系及R的阻值分别是（）A．成正比，R＝10ΩB．成正比，R＝1ΩC．成反比，R＝10ΩD．成反比，R＝1Ω10．如图所示，1R＝15Ω，2R=12Ω，滑动变阻器的总阻值为9Ω，滑片P可以在滑动变阻器上自由滑动，且接触良好．在滑片P移动的过程中，A、B之间等效电阻的最大值为A．10ΩB．8ΩC．7ΩD．9Ω二、填空题11．某导体电阻为20Ω，若通过该导体的电流为0. 3A，则该导体两端的电压为V。
人教版九年级物理全一册《第十七章欧姆定律》单元测试卷(带有参考答案)
人教版九年级物理全一册《第十七章欧姆定律》单元测试卷(带有参考答案) 学校:___________班级：___________姓名：___________考号：___________一、选择题。
（16题）1、下列关于电流、电压、电阻的关系说法正确的是（）A．电压大的电路中电流一定大B．电阻大的电路中电流一定小C．导体中的电流与电压、电阻无关D．导体中的电阻与电流、电压无关2、关于电流、电压和电阻的关系，下列说法正确的是（）A．导体电阻跟导体两端的电压成正比，跟导体中的电流成反比B．有电流通过这段导体，这段导体两端一定有电压C．通过导体的电流越大，这段导体的电阻一定越小D．两个电阻中的电流相等，则两电阻一定是串联3、由欧姆定律I=UR 导出R=UI，以下说法中正确的是（）A．加在导体两端的电压越大，则导体的电阻越大B．通过导体的电流越大，则导体的电阻越小C．导体的电阻在电流减小到零时非常大D．以上说法都不对4、某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示．由图中信息可知（）A．B导体的电阻为5ΩB．A导体的电阻大于B导体的电阻C．AB串联的电路中电流为0.3A时，串联电路两端的电压为4.5VD．AB并联在2V的电路中，干路中电流为0.5A5、在用伏安法测电阻的实验中,有关滑动变阻器的说法不正确的是（）A．改变待测电阻两端的电压B．改变待测电阻中的电流C．为了使电流表能选用小量程而使测量结果更准确D．保护电路中的电路元件6、一名学生用伏安法测电阻的阻值时，不慎将电压表和电流表的位置接反了，但量程选择正确，如图所示．当开关S闭合时可能发生的后果是（）A．电流表被烧坏B．电压表被烧坏C．两表都被烧坏D．以上现象都不会发生7、有一定值电阻R=100 欧，与另一个定值电阻并联后，要使电路的总电阻小于20欧，现在可供选择的定值电阻有①100欧、②50欧、③10欧、④5欧各一个，那么所选的另一个电阻的阻值大小可以是（）A．①或④B．②或④C．③或④D．②或③8、电阻R1=15Ω，R2=10Ω，R3=5Ω，下列连接电阻最小的是（）A．只能用R3B．R1与R3并联C．R2与R3并联D．R1、R2与R3并联9、根据下列一组实验数据，可以得到的结论是()A．导体电阻一定时，导体两端的电压跟通过导体的电流成正比B．导体电阻一定时，通过导体的电流跟导体两端的电压成正比C．导体两端的电压一定时，导体的电阻跟通过导体的电流成反比D．导体两端的电压一定时，通过导体的电流跟导体的电阻成反比10、两个用电器，第一个电阻是R，第二个电阻是2R，把它们串联起来接入电路中，如果第一个电阻两端的电压是4 V，那么第二个电阻两端的电压为()A ． 2 VB ． 8 VC ． 4 VD ． 6 V11、如图所示电路中，电源电压U=4.5V ，且保持不变，定值电阻R 1=5Ω，滑动变阻器R 2的规格为“15Ω 0.5A”，电流表量程为0~0.6A ，电压表量程为0~3V ，为保护电路元件，R 2接入电路的阻值范围是（ ）A ．0Ω~10ΩB ．0Ω~20ΩC ．5Ω~20ΩD ．4Ω~10Ω12、在图所示电路中，电源电压不变，1R 、2R 为定值电阻，闭合开关S ，电流表示数为I 。
