荣威550操作手册说明书
9、荣威550车内照明系统和仪表开关照明
第九章 车内照明系统 控制原理图
BCM
前阅读灯开关 后阅读灯开关 电子点火 开关
BY065-8 后备箱灯
BY067-10
前阅读灯 后阅读灯
前阅读灯 惯性开关 BY067-13 后阅读灯 化妆镜灯 门/后箱开关
FC048-14 手套箱灯
荣威550技术课程
第九章 车内照明系统
元件介绍
前阅读灯总成
两个自锁开关 非自锁开关
ቤተ መጻሕፍቲ ባይዱ
荣威550技术课程
第九章 车内照明系统
元件介绍
前阅读灯功能
• • •
前阅读灯非自锁开关信号输入BCM，是控制车内照明的 主开关，并可实现自动手动转换。 共有三个灯光，可受控于不同电路 安装有蓝牙电话麦克风
荣威550技术课程
第九章 车内照明系统
元件介绍
前阅读灯功线路分析
功能
自动控制
在下列情况中，内部照明将关闭： · 所有车门和行李箱关闭并插入点火钥匙或打开点火钥匙（除了 从瞬时开关打开灯以外）。 · 所有车门和行李箱关闭，灯将在 30 秒延迟后熄灭（除了从车 内灯开关打开灯以外）。 · 位置灯点亮超过30 秒，点火开关关闭，灯将在30 秒延迟后 熄灭（除了从瞬时开关打开灯以外）。 · 用钥匙锁定车辆。 · 15 分钟后车门或行李箱持久保持打开状态。 · 15 分钟后手套盒灯（如果安装）和/ 或地图阅读灯一直保持点亮。 · 插入点火钥匙或打开点火钥匙。 · 车辆电瓶电压降低到指定水平以下。 · 重置惯性开关。
BY067-3
BY073-1
BY067-10
BY067-13
4：通过接地点BY033-1接地 3：提供阅读灯瞬时开关信号到BCM 1：由BCM提供的车内灯照明电源 2：由BCM提供的车内灯照明电源
荣威RX5说明书 2
导航主菜单 ............................................................................................... 14 目的地 .....................................................................................................16 路径 ......................................................................................................... 32 导航信息 ..................................................................................................41 导航设置 ..................................................................................................47
目录
引言 ................................................................................................. 1 重要事项 .................................................................... 1 屏幕使用注意事项..................................................................................... 2 可播放文件格式 ........................................................................................ 3
荣威550整车电路图手册.pdf
目录如何使用电路图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1电路图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3电源分配-发动机舱 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3电源分配-发动机舱 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4电源分配-乘客舱. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5电源分配-乘客舱. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6电源分配-乘客舱. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7 ABS/DSC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8空调-自动空调控制 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9空调-电子空调控制 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10音响系统-CD/收音机. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11音响系统-导航. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12总线系统及诊断插座-中速CAN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13总线系统及诊断插座-高速CAN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14总线系统及诊断插座-LIN总线. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15总线系统及诊断插座-K总线 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16接地分配. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17接地分配. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18发动机管理-无涡轮增压 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19发动机管理-无涡轮增压 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20发动机管理-涡轮增压 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21发动机管理-涡轮增压 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22外饰灯-前 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23外饰灯-后 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24燃油泵. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25喇叭 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26组合仪表. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27内部照明. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28内部照明灯. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29后视镜. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30驻车距离控制 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31座椅 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32目录起动和充电 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33电动天窗 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34辅助约束系统. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35自动变速箱 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36整车安全 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37整车安全 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38电动窗-前. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39电动窗-后. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40简单非-键式电动窗-副驾乘客与后乘客. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41洗涤/雨刮. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42如何使用电路图本文件中的所有信息应当与连接器分册一起使用。
9、荣威550车内照明系统和仪表开关照明.
前阅读灯总成
两个自锁开关 非自锁开关
荣威550技术课程
第九章 车内照明系统
元件介绍
前阅读灯功能
• • •
前阅读灯非自锁开关信号输入BCM，是控制车内照明的 主开关，并可实现自动手动转换。 共有三个灯光，可受控于不同电路 安装有蓝牙电话麦克风
荣威550技术课程
第九章 车内照明系统
元件介绍
前阅读灯功线路分析
荣威550技术课程
第九章
仪表开关照明和亮度调节
仪表照明控制信号：较暗时
荣威550技术课程
第九章
仪表开关照明和亮度调节
仪表照明控制信号：中等亮度时
荣威550技术课程
第九章
仪表开关照明和亮度调节
仪表照明控制信号：较亮时
荣威550技术课程
第九章
仪表开关照明和亮度调节
控制功能图
BCM
LIN1 MS CAN MLS
BY067-3
BY073-1
BY067-10
BY067-13
4：通过接地点BY033-1接地 3：提供阅读灯瞬时开关信号到BCM 1：由BCM提供的车内灯照明电源 2：由BCM提供的车内灯照明电源
荣威550技术课程
第九章 车内照明系统
元件介绍
维修检测说明
• 操作开关观察灯泡打开情况 • 操作非自锁开关时用T5检查开关状态 • 操作非自锁开关时检测端子3电压变化 • 用示波器检测端子3信号波形

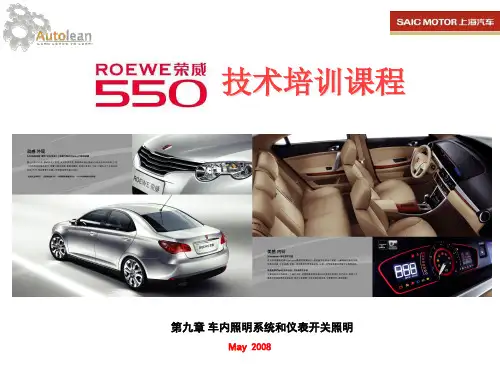

技术培训课程
第九章 车内照明系统和仪表开关照明
May 2008
第九章 车内照明系统
车内照明系统布置图
1 车身控制模块 (BCM) 2 化妆镜灯（如安装） 3 a前阅读灯
b 带天窗开关的前阅读灯

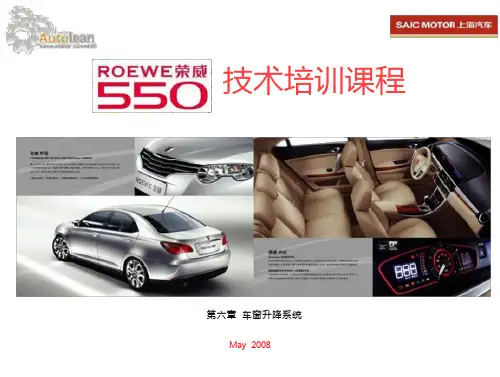

荣威550欣赏车窗升降系统 文档全文免费预览
第六章 车窗升降系统 May 2008
第六章 车窗升降系统 1 、车窗升降系统部件布置图
1 驾驶员车门开关组件 (DDSP) 2 车身控制模块（BCM）包括保险丝盒 3 右前车门电动车窗升降器电机 4 前排乘客侧电动车窗开关 5 右后车门电动车窗开关 6 右后车门电动车窗升降器电机 7 遥控钥匙 8 左后车门电动车窗升降器电机 9 左后车门电动车窗开关 10 驾驶员侧门锁开关 11 左前车门电动车窗升降器电机
5.1 DDSP（驾驶员门组合开关）
1 驾驶员车门开关组件 (DDSP) 2 前排乘客侧车门电动车窗开关 3 右后车门电动车窗开关 4 后车窗隔离开关 5 左后车门电动车窗开关 6 驾驶员侧车门电动车窗开关
550技术课程
第六章 车窗升降系统
驾驶员门组合开关DDSP功能：
➢四个车窗开关的操作 ➢后车窗隔离开关的操作 ➢通过LIN 1总线传递开关信号到BCM ➢开关照明 ➢30秒延迟功能 ➢后视镜操作
550技术课程
第六章 车窗升降系统
维修检测说明
➢分别操作乘客开关和DDSP开关 ，观察其功能情况 ➢用T5观察开关操作时状态信号 ➢观察二极管灯照明情况
550技术课程
第六章 车窗升降系统 5.3 智能车窗电机 元件结构
此电机是一智能型电机 ，它可以检测马达的 工作电流 ，也可以记忆车窗的上下止点位置。
550技术课程
第六章 车窗升降系统 2 、车窗升降系统控制图
A= 硬线 B= 中速CAN 总线 C= LIN 总线
1 驾驶员车门开关组件 (DDSP) 2 前排乘客侧车门电动车窗开关 3 右后车门电动车窗开关 4 左后车门电动车窗开关 5 中央门锁开关 6 遥控钥匙 7 诊断插座 8 左前车门电动车窗升降器电机 9 左后车门电动车窗升降器电机 10 右后车门电动车窗升降器电机 11 右前车门电动车窗升降器电机 12 车身控制模块（BCM） 以及相关保险丝 8 （30A） 、23
荣威550发动机防盗控制系统
下图为电子点火开关内部结构
识读线圈
附件位置开关 起动位置开关 点火位置开关
电子点火开关照明指示灯
电子点火开关照明指示灯
•输入点火开关状态信号到BCM •发送从识读线圈获得的钥匙信息到仪表中的防盗单元
第五章 发动机防盗控制系统
4 防盗系统控制电路原理图
起止开关（start/stop）
Crank IGN AUX
第五章 发动机防盗控制系统
防盗系统包括： ·遥控钥匙（带信号转发器） ·起止开关 ·组合仪表警示灯（“发动机禁用”） ·发动机控制模块 (ECM) ·车身控制模块 (BCM)
仪表
第五章 发动机防盗控制系统
3 电子点火开关（start/stop）
起止开关安装于方向盘右侧，仪表总成下面。
第五章 发动机防盗控制系统
第五章 发动机防盗控制系统
线路说明：
FC049-4：来自BCM的常火电源保险丝F24/30A FC049-1：来自BCM的常火电源保险丝F15/20A FC049-8：中速CAN高信号 FC049-9：中速CAN低信号 FC049-11：车速信号 FC049-3：提供电源到转向柱锁 FC049-7：与转向柱锁之间的LIN3数据连接线 FC049-5：转向柱锁提供的反馈信号 FC049-15：转向柱锁接地 FC049-13：接地
第五章 发动机防盗控制系统
识读线圈FC007-1 RW 信号波形
第五章 发动机防盗控制系统
识读线圈FC007-2 RY 信号波形
第五章 发动机防盗控制系统
仪表传递防盗信号FC018-1 DATA
第五章 发动机防盗控制系统
仪表传递防盗信号FC018-9 CLK
第五章 发动机防盗控制系统
荣威2010款550 S 1.8DVVT MT 启逸版汽车参考资料手册
1.4. 博客 Blog - 2010年05月31日 【图】荣威350在沪有部分现车购车送装潢礼包_汽车之家 荣威 上海 汽车荣威 350 2010款 350c 1.5手动讯智版. 保险和贷款方面，店内提供多家保险公司的车险服务，新车第一年全 部车险约5000元左右，包括：不计免赔险，车损险，第三者责任险和交强险。经销商可以帮助消费者办理贷款服务，首 付30%，还款期限3年。 ...
>>更多 荣威 2010款550 S 1.8DVVT MT 启逸版 汽车 论坛 bbs
1.8. 故障 问题 疑难 帮助 2010年05月05日 问:2009款荣威550启臻版和2010款荣威550启臻版的区别在哪？ 答: 2010款没有大的改进，车的整体做工相对老款来说有所提高，车的小毛病确实多，但看起来挺大气，没有十全十美的 车，自己喜欢就好。
变速器: 手动 5档 排放标准: 国Ⅳ标准 驱动方式: 前置前驱 汽车排量: 1.8升
人气指数 外观造型 维修保养 操控性能
评论评分 油耗节能 安全性能
性价比 更多评论>>
1.2. 参数资料 详细介绍ຫໍສະໝຸດ 市场影响力买过这款汽车
100%(1人次)
没买过，但是想买
0%(0人次)
没买过，也不想买
0%(0人次)
油耗节能: 维修保养: 安全性能: 操控性能: 性 价 比:
550毛病太多 老是开到半路就熄火，去4S店他们也说不知道什么原因 ，真郁闷！ 2010年05月09日
荣威R550轿车发动机电子节气门自学习的说明
荣威R550轿车发动机电子节气门自学习的说明
佚名
【期刊名称】《《汽车与驾驶维修：维修版》》
【年(卷),期】2009(000)007
【摘要】涉及车型：上汽荣威R550轿车，搭载1．8L DVVT发动机。
通报内容：蓄电池断电后，会导致电子节气门自学习值归零／重置，如不进行自学习操作，发动机控制单元ECM可能会存储故障码P2101。
