等电位联结接地系统安装施工方案
防雷接地及等电位联结
1、防雷及接地保护
（1）物预计雷击次数大于次/a，且小于次/a，按GB50057-94《建筑物防雷设计规范》划为第三类防雷建筑物。在屋顶及女儿墙上采用Ф10mm镀锌圆钢避雷带作为接闪器，利用建筑物结构柱内的主筋作为接地引下线，本建筑避雷带和引下线应可靠焊接。
（2）利用建筑物基础圈梁内主钢筋作为接地体。本工程电气保护接地与防雷接地共用一套接地装置。要求总接地电阻不大于1欧姆，当接地电阻达不到要求时应补打人工接地极。
（3）MEB、LEB线为-40X4镀锌扁钢在墙内、地面暗敷。
（4）在引下线相对应的室外埋深处，由被利用作为引下线的钢筋上焊出一根-40X4镀锌扁钢，此导体伸向本建筑散水外。当接地电阻不满足要求时以便增设人工接地极。
（5）要求电气施工必须与土建施工密切配合，全部焊接部分必须可靠。
（6）本建筑采用Ф10mm镀锌圆钢明敷在屋顶女儿墙上，屋顶所有凸起的金属构筑物等应与防雷线焊接连成整体，防雷装置的接地引下线采用构造柱内的两根主筋，并应与防雷线焊接成一整体，利用基础内、基础梁内两根主筋做为接地极，两根主筋应焊接并与接地引下线焊接在一起，构造柱、基础内和基础梁的两根主筋截面应不小于Ф12mm。接地引下线的连接应采用Ф12mm的镀锌圆钢焊接。
3、焊接作业
避雷带及引下线焊接时，焊条应妥善装好，焊条头要妥善处理，不要随意抛扔，以防伤人。
技术负责人： 交底人： 接交人：
技术交底记录
工程名称
廊坊馨境界西9#楼
交底部位
防雷接地及等电位联结
工程编号
交底日期
2006年9月1日
一、施工准备
1、作业条件
（1）接地装置的安装应配合建筑工程的施工进行。接地体的制作安装，应在基础土方开挖的同时，应挖好接地体沟并将接地体埋设好，使接地装置施工完整。

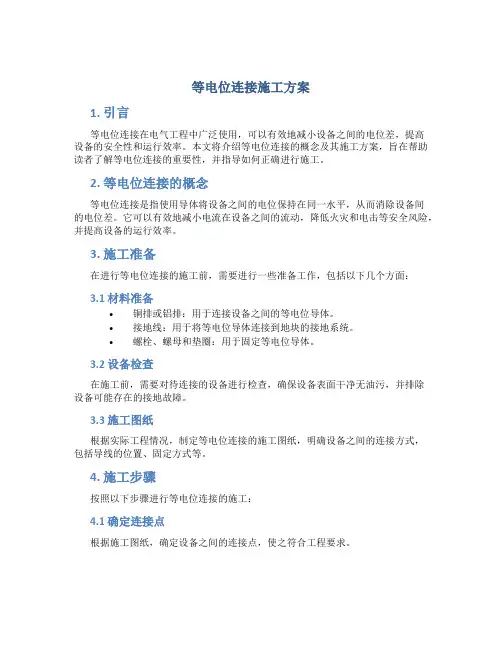

等电位连接施工方案
等电位连接施工方案1. 引言等电位连接在电气工程中广泛使用，可以有效地减小设备之间的电位差，提高设备的安全性和运行效率。
本文将介绍等电位连接的概念及其施工方案，旨在帮助读者了解等电位连接的重要性，并指导如何正确进行施工。
2. 等电位连接的概念等电位连接是指使用导体将设备之间的电位保持在同一水平，从而消除设备间的电位差。
它可以有效地减小电流在设备之间的流动，降低火灾和电击等安全风险，并提高设备的运行效率。
3. 施工准备在进行等电位连接的施工前，需要进行一些准备工作，包括以下几个方面：3.1 材料准备•铜排或铝排：用于连接设备之间的等电位导体。
•接地线：用于将等电位导体连接到地块的接地系统。
•螺栓、螺母和垫圈：用于固定等电位导体。
3.2 设备检查在施工前，需要对待连接的设备进行检查，确保设备表面干净无油污，并排除设备可能存在的接地故障。
3.3 施工图纸根据实际工程情况，制定等电位连接的施工图纸，明确设备之间的连接方式，包括导线的位置、固定方式等。
4. 施工步骤按照以下步骤进行等电位连接的施工：4.1 确定连接点根据施工图纸，确定设备之间的连接点，使之符合工程要求。
4.2 准备等电位导体根据实际情况，将铜排或铝排切割成所需长度，并对其表面进行清洁，确保无油污。
4.3 连接设备将等电位导体连接到设备之间的连接点，使用螺栓、螺母和垫圈固定导体与设备。
4.4 接地连接将等电位导体连接到地块的接地系统，确保良好的接地效果。
4.5 防腐处理根据工程要求，对等电位连接的导体进行防腐处理，提高其耐久性和安全性。
4.6 施工记录在施工过程中，及时记录施工细节，包括连接点、导体长度、防腐处理等信息，方便后续维护和管理。
5. 施工注意事项在进行等电位连接的施工过程中，需要特别注意以下几个方面：•施工人员应具备相关的电气知识和操作经验。
•施工图纸应根据实际情况合理调整，确保连接位置正确。
•导体连接要牢固可靠，确保电路畅通。
防雷接地及等电位联结等工程施工方案
防雷接地及等电位联结等工程施工方案1、施工前的准备a技术准备①施工前应认真熟悉工程施工图，并对工程性质、规模、服务对象和系统的工作原理、系统的设计参数、系统的划分和组成、施工质量和特殊施工方法作到心中有数。
②了解设计单位的技术交底、图纸会审和相关洽商的内容。
③熟悉设计要求选用的国标、院标、图集和其他技术资料的内容和对安装的要求。
④绘制主要外加工件的加工草图。
⑤收集已建工程质量通病信息，明确施工重点与难点和质量管理点。
⑥对施工中需要的计量、测量器具提前做好准备。
b作业条件接地体作业条件：按设计位置清理好现场；底板筋与柱筋联结处已绑扎完；桩基内钢筋与柱筋连接处已绑扎完。
②防雷引下线暗敷设作业条件：建筑物有脚手架或爬梯，达到能上人操作的条件；利用主筋做引下线时，钢筋绑扎完毕；③避雷带与均压环安装作业条件：土建圈梁钢筋正在绑扎时，配合做此项工作。
④避雷网安装作业条件：接地体与引下线必须做完；支架安装完毕；具备调直场地和垂直运输条件。
2、操作工艺①工艺流程测位一一挖沟一一接地线敷设一一焊接、防腐一一测试、检验一一回填土。
1）测位根据施工图要求测定接地体、防雷引线、接地线位置，并划出标记，被利用的结构钢筋、柱筋引线可用油漆等划出标记。
2）挖沟在室外按划出的标记挖沟，沟宽0.5m,深0.8m。
3）接地线敷设镀锌扁钢敷设前应放开、并调直。
按测定位置将扁钢敷设在沟中，扁钢应侧放。
4）焊接、防腐：依次将扁钢与接地体用电焊（气焊）焊接。
扁钢与钢管连接的位置距接地体最高点约100mm。
焊接时应将扁钢拉直，焊好后清除药皮，刷沥青作防腐处理，并将接地线引出至需要位置，留出足够的连接长度，以待使用。
当设计无要求时，接地装置顶面埋设深度不应小于0.6m。
5）测试检验、回填土：接地体连接完毕后，应及时请监理及质检部门进行隐检核验，接地体材质、位置、焊接质量等均应符合施工规范要求，然后方可进行回填土。
回填土内不应夹有石块及建筑垃圾等。
接地系统及等电位联结方案
接地系统及等电位联结方案1 接地系统本建筑低压配电系统采用TN-S 接地型式。
防雷接地，电气设备，信息系统等接地共用同一接地装置，利用桩基和地梁钢筋网作接地体，总接地电阻小于1Ω。
P 线和N线自变压器中性点引出，均与接地体相连，然后分开敷设，并以不同颜色区分，不得混淆。
所有电气设备不带电金属外壳、插座接地孔、电缆桥架、金属线槽及金属保护管均须与PE 线可靠连接。
2 等电位联结在低压保护系统中，等电位联结作为降低接触电压的一种有效的补救措施，越来越受到人们的重视。
常用的等电位联结包括总等电位联结和辅助等电位联结。
总等电位联结就是在建筑物电源线路进线处将PE 干线、接地干线、总水管、总煤气管、采暖和空调管等相连接。
辅助等电位联结则是在某一局部范围内将上述线路、管道构件作上述相同连接，包括将固定设备的所有能同时触及的外露可导电部分（电气设备外壳、线路套管）和装置外可导电部分、钢筋混凝土结构主钢筋等装置外的导电部分相连接，并与所有设备的保护线，包括插座的保护线相连接。
（1）总等电位联结的作用。
就是在发生接地故障时，提高该部分的地电位，从而降低接触电压，提高人身的防电击能力。
（2）辅助等电位联结的作用。
IEC 规定，在TN 系统中固定式设备切断接地故障回路时间为5s，手握式设备为0.4s；但如果由同一配电盘引出线既供固定式设备、又供手握式设备时，由于他们的PE 线是连通的，固定式设备的危险接触电压将沿PE 线蔓延至手握式设备上，给手握式设备的使用者带来危险。
为消除这一危险，应对此配电盘作辅助等电位联结。
（3）总等电位联结：在变电所内设总等电位联结端子排（MEB），各端子排以—25X4 镀锌遍钢与焊接的地梁钢筋连接，各种进出本馆的金属管道、建筑物金属构件、防雷接地、电气设备接地、智能专业各弱电系统的接地等，均须就近与等电位联结端子板相连；另外，在电梯井道内，水暖设备房等处设置预埋件，预埋件和地梁钢筋、变电所PE 排等均须与MEB 端子排相连。
防雷接地及等电位联结工程施工方案
报告厅防雷接地及等电位联结工程施工方案一、编制依据1、建筑电气专业提供防雷和接地施工图。
2、建筑电气设计规范。
3、图纸会审及设计交底记录。
4、建筑工程施工质量验收规范。
二、工程概况本工程为大同市卫生学校御东新校，建筑面积2000 m²，建筑高度16.2m，结构类型为钢筋混凝土框架结构。
防雷接地：本工程为三类防雷建筑物，在建筑物屋顶沿女儿墙上敷设避雷带作为接闪装置，并利用结构柱内两根主筋通长焊接作为防雷引下线，其上部与避雷带焊接，下部与基础钢筋焊接，同时利用结构基础梁内钢筋作为接地体，接地形式为综合接地，防雷、保护以及弱电接地共用接地极，要求接地电阻不大于1欧姆，四角外墙引下线在室外地面下1m处引出一根40×4热镀锌扁钢，扁钢伸出室外，距外墙皮的距离不小于1m。
接地：本工程低压配电系统接地形式采用TN-C-S系统。
本工程采用总电位联结，将建筑物内保护干线、设备进线总管、建筑物金属构件进行联结，并在水泵房、卫生间等处设置局部等电位联结。
计算机电源系统、有线电视引入端、电信引入端设过电压装置。
三、工程管理目标1、质量目标认真熟悉图纸，施工过程中对重点、难点部位要有详细合理的施工方案及措施。
施工过程中由于施工环境、作业条件可能对施工造成的阻碍或不利因素，应当仔细分析、加以克服，确保工程顺利进行，保证工程进度的同时更要保证质量，使工程质量创优。
2、工期及进度目标密切配合土建施工，紧跟土建施工进度。
根据施工进度要求，及时绘制施工图，并提出加工计划，在确保工程质量的同时，有效合理的安排施工作业，使人员的分配、搭配最合理、最高效，尽可能赢的工期。
四、施工准备1、技术准备（1）已做好图纸会审及设计交底（2）根据施工图纸及设计交底编制施工方案，进行技术环境安全交底。
（3）组织施工劳务队进行图纸技术交底。
2、材料准备（1）25*4、40*4、50*4热镀锌扁钢、Φ12热镀锌圆钢、等电位箱和电焊条灯应有的质量证明文件和出厂合格证。
等电位连接施工方案
等电位连接施工方案本工程通过等电位联结端子板，将进出建筑物的金属管道、上、下水、热力、燃气、建筑物金属结构及接地干线互相连通。
总等电位盘、局部等电位盘由黄铜板制成。
在电话房、消防控制室、电梯机房等处作局部等电位连接，并由局部等电位盘用BVR-1*25MM2多股铜导线穿SC25钢管与接地装置相连，在各层强弱电竖井，卫生间处设局部等电位连接并有井内设置-40*4镀锌扁钢，固定安装。
1 等电位连接的一般规定：1.1、等电位联结线与金属管道的连接采用抱箍，抱箍与管道接触处的接触表面须刮拭干净，安装完毕后刷防护涂料，抱箍内径等于管道外径，其大小依管径大小而定。
1.2、等电位联结须测试导电的连续性，导电不良的连接处需作跨接线。
1.3、等电位联结端子板与插座保护线端子或任一装置外导电部分间的连接线的电阻包括连接点的电阻不应大于0.2Ω。
1.4、等电位联结安装完毕后应进行导通性测试，测试用电源可采用空载电压变4～24V 的直流或交流电源，测试电流不应小于0.2A，当测得等电位联结端子板与等电位联结范围内的金属管道等金属体末端之间的电阻不超过3Ω时，可认为等电位联结是有效的，如发现导通不良的管道连接处，应做跨接线，并在投入使用后应定期做测试。
1.5、建筑物等电位联结干线应从与接地装置不少于2 处直接连接的接地干线或总等电位箱引出，等电位联结干线或局部等电位箱间的连接线形成环形网路，环形网路应就近与等电位联结干线或局部等电位箱连接。
支线间不应串联连接。
2 卫生间局部等电位连接卫生间局部等电位祥见《卫生间局部等电位连接施工方案》。
4.3 电线、电缆穿管敷设本工程动力配管及应急照明配管均为镀锌钢管，镀锌钢管严禁对口熔焊连接，配管时的跨接线必须作好，用专用接地卡跨接两卡间的连线为铜芯软导线，截面积不小于4mm 。
除动力系统、消防系统的镀锌钢管为明敷设，其余镀锌钢管均为暗敷设。
按照建设方恢复的设计洽商记录要求本工程施工所采用钢管为镀锌钢管，当图纸要求钢管的公称直径大于40mm时选用热镀锌钢管，a当图纸钢管的公称直径小于等于40mm时选用冷镀锌钢管。
等电位联结安装
等电位联结安装1、总等电位联结（MEB）根据设计要求及国家有关规范规定，将PEN线、进出建筑物的各种金属管道、建筑物的金属结构等可导电部分与总等电位联结端子板连通，总等电位端子板应与柱内主筋焊接。
本工程利用楼配电室内接地端子箱做每楼等电位联结，利用每层楼板内不小于Φ16钢筋焊接成不大于10m×10m的钢筋网，并利用外圈梁形成闭合通路，最后和引下线连接。
等电位联接端子箱和框架柱内对角钢筋采用-100×5mm镀锌扁钢可靠焊接联通。
竖向管导每三层和管导间等电位接地端子板连接。
金属管道的连接处一般不需加接跨接线。
给水系统的水表需加接跨接线，以保证水管的等电位联结和接地的有效。
为避免用煤气管道作接地极，煤气管入户后应插入一绝缘段（例如在法兰盘间插入绝缘板）以与户外煤气管隔离。
为防雷电流在煤气管道内产生电火花，在此绝缘段两段应跨接火花放电间隙，此项工作由煤气公司确定。
相邻近管道及金属结构允许用一根MEB线连接。
MEB线采用-40×4mm镀锌扁钢与各种管道的连接宜采用抱箍压接。
抱箍与管道接触处的接触表面须刮试干净，安装完毕后刷防护漆。
抱箍内经等于管道外经，其大小依管道大小而定。
等电位联结安装完毕后应进行导通性测试，测试用电源可采用空载电压为4～24V的直流或交流电源。
测试电流不应小于0.2A。
当测得等电位联结端子板与等电位联结范围内的金属管道等金属体末端之间的电阻不超过3Ω时，可认为等电位联结是有效的。
如发现导通不良的管道连接处，应作跨接线。
二、局部等电位联结（LEB）根据设计要求浴室、通风空调设备机房做局部等电位联结，从楼变配电室内接地端子箱引出五根-40×4mm镀锌扁钢分别去强、弱电竖井并作为接地干线。
LEB线除明者外，均采用25×4镀锌扁钢在室内周围的地面内或墙内暗敷。
在室内相应位置预留出50mm长LEB线明露，且留有φ6mm的圆孔。
连接线采用4mm²铜线，铜线与管道接触处的接触表面须刮试干净，安装完毕后刷防护漆。
防雷、接地、等电位联结施工方案
防雷接地、等电位联络施工方案一资料要求：1、镀锌扁铁、角钢均切合设计要求，并拥有合格证、查验报告；2、焊条应切合设计要求，并拥有合格证、查验报告；二、作业条件：1、接地体作业条件：a、按设计地点清理好现场；b、基础钢筋与柱子钢筋已帮扎完成；2、避雷网安装作业条件：a、接地体与引下线一定做完；b、支架安装完成；c、具备检查现场和垂直运输条件；三、操作工艺：Ⅰ、接地体安装：1、接地极采纳L50×50×5镀锌角钢，每根长2.5 米；2、接地体埋深为米，应垂直散布，互相之间距离为 5 米；3、接地体具建筑物距离应切合设计要求；4、接地体的连结采纳焊接。
焊接处焊缝应饱满，拥有足够的机械强度，不得有加渣、咬肉、裂纹、虚焊、气孔等缺点。
焊接处的药皮敲掉后，刷沥青做防腐办理；5、接地极之间采纳-40×4镀锌扁铁进行连结；扁铁敷设前应调直，而后搁置在接地极长进行焊接；扁铁与基础钢筋连策应平放，焊缝应密实，焊好后进行防腐办理；6、接地极连结完成后，应实时通知监理进行隐查查收，接地极的材质、数目、焊接等应切合设计要求；Ⅱ、避雷网安装：1、支架一定安装坚固，灰浆饱满横平竖直；2、支架埋深不小于80mm；3、防雷支架顶部距建筑物表面应为100mm；4、支架的水平间距不该大于 1 米；5、支架等铁件应做防腐办理；6、避雷线应平直，不得有高低起伏现象，距建筑物距离应一致；7、避雷线曲折处不得小于90o，曲折半径不得小于钢筋直径的10 倍：8、建筑物屋面上的突出物应与避雷网焊成一体；9、避雷引下线利用柱子内钢筋做引下线，与基础钢筋进行焊接，柱子钢筋一定采纳焊接；Ⅲ等电位联络：1、建筑物内全部金属构件均做等电位联络；2、等电位联络内各联络导体之间的连结采纳焊接。
焊接处不该有加渣、咬边、气孔及未焊状况；3、等电位联络采纳焊策应切合以下要求：a、扁铁的搭接长度不该小于其宽度的二倍，三面使焊。
（当扁铁宽度不一致时，搭接长度以宽的为准）；b、圆钢的搭接长度不该小于直径的 6 倍。
