高级维修电工实际操作模拟试题及_7
维修电工高级考试模拟题(附参考答案)
维修电工高级考试模拟题（附参考答案）一、单选题（共70题，每题1分，共70分）1.MGBl420型万能磨床电流截止负反馈电路调整时，工件电动机额定电流为3A，应将截止电流调至()左右。
A、1.5AB、2AC、3AD、4.2A正确答案：D2.机床在电气连接时，元器件上端子的接线用剥线钳剪切出适当长度，剥出接线头，除锈，然后()，套上号码套管，接到接线端子上用螺钉拧紧即可。
A、测量长度B、镀锡C、整理线头D、清理线头正确答案：B3.白铁管和电线管径可根据穿管导线的截面和根数选择，如果导线的截面积为 1.5mm，穿导线的根数为2根，则线管管径规格为()mm。
A、16B、13C、25D、19正确答案：B4.在共发射极放大电路中，若静态工作点设置过高，易产生()。
A、截止失真B、直流失真C、饱和失真D、交流失真正确答案：C5.电功率的常用单位有()。
A、mWB、W、kW、mWC、kWD、W正确答案：B6.X6132型万能铣床的主轴电动机Ml为7.5kW，应选择()BVR型塑料铜芯线。
A、1mmB、1.5mmC、2.5mmD、4mm正确答案：D7.企业文化的功能不包括()。
A、娱乐功能B、整合功能C、激励功能D、导向功能正确答案：A8.劳动安全卫生管理制度对未成年工给予特殊的劳动保护，这其中的未成年工是指年满16周岁未满()的人。
A、17周岁B、15周岁C、18周岁D、14周岁正确答案：C9.GP—l00C3型高频设备电路由工频电源输入电路、高压整流电路、()、测量电路、控制保护电路等部分组成。
A、灯丝供电电路B、低频振荡电路C、高压电源输入D、低压电源输入正确答案：A10.辅助继电器、计时器、计数器、输入和输出继电器的触点可使用()次。
A、二B、无限C、一D、三正确答案：B11.B2010A型龙门刨床启动电动机组后工作台高速冲出不受控，产生这种故障的原因有()。
A、发电机励磁回路电压不足B、电压负反馈过强C、电机扩大机剩磁电压过高D、电机扩大机剩磁电压过低正确答案：C12.MGBl420型磨床的晶闸管调速电路常见故障中，工件电动机不转，可能是()。
高级维修电工实际操作样题
中国第一汽车集团公司技能鉴定高级维修电工操作项目命题部门：一汽高职部命题人：王兰英考号 ____ 姓名 _________ 单位 ______ 高级维修电工技能鉴定考试题（第一套）考题一、用变频器外接开关控制电机八种速度切换运行（20分）（一）考试内容：根据提供的VFO型变频器、电机、电源、开关、连接导线及变频器使用参考资料，完成变频器外接开关对电机八种运行速度的切换控制。
（其变频器使用参考资料和外接开关组合动作表见下页）（二）考试要求：1、按提供的VFO型变频器主、控线路接线图，进行变频器与外接开关及电机、电源之间的系统连接。
2、按VFO型变频器功能参数设置说明，设置变频器多功能参数，实现变频器外接开关对电机八种运行速度的手工切换控制。
3、系统接线和变频器多功能参数设置无误后，方可通电试车运行。
4、接线和通电试车中，遵守安全生产操作规程，不许损坏元件。
5、考试定额时间为40分钟，到时停止操作，超时扣分。
考评教师：VFO型小型变频器参考资料：2、主、控电路接线端子及接线位置：外接开关组合动作要求如下表所示：端子NO：7（SW1）端子NO：8（SW2）端子NO：9（SW3）运行频率OFF OFF OFF 第一速ON OFF OFF 第二速OFF ON OFF 第三速ON ON OFF 第四速OFF OFF ON 第五速ON OFF ON 第六速OFF ON ON 第七速ON ON ON 第八速考题二、用PLC程序控制数值运算模拟运行（30分）（一）考试内容：根据考场提供的数值运算控制要求及FPO型PLC实验装置，分配PLC的I/O口，设计并绘制出PLC控制程序的梯形图。
梯形图绘制完毕，用PLC编程软件将其输入计算机中编辑。
编辑完毕，将其控制程序下载到PLC实验装置中调试运行。
其数值运算控制要求如下：从拨码器A1、A2、分别输入1位BCD码，将这两个BCD码相加，显示其结果，有进位则显示器的小数点亮。
高级电工实操考试题目及答案解析
高级电工实操考试题目及答案解析一、选择题1. 电路中电流的单位是：A. 伏特（V）B. 欧姆（Ω）C. 安培（A）D. 瓦特（W）答案：C2. 以下哪个不是电工安全操作的基本要求？A. 断电操作B. 穿戴绝缘手套C. 使用湿布擦拭电器D. 正确使用电工工具答案：C二、判断题1. 所有电工操作都必须在断电状态下进行。
（）答案：错误2. 使用万用表测量电阻时，应先进行欧姆调零。
（）答案：正确三、简答题1. 简述三相交流电的特点。
答案：三相交流电是由三个频率相同、振幅相等、相位差120度的正弦波组成的电能形式。
它具有结构简单、传输效率高、功率因数高等特点。
2. 说明电工在进行电路维修时应注意的安全事项。
答案：电工在进行电路维修时应注意以下安全事项：确保断电操作，穿戴绝缘防护装备，使用合适的工具，遵循操作规程，注意周围环境，避免触电和火灾等危险。
四、计算题1. 已知一个电阻为100Ω，通过它的电流为2A，求该电阻两端的电压。
答案：根据欧姆定律，U = I * R，所以电压U = 2A * 100Ω =200V。
2. 一个电路的总功率为1000W，已知电路的电压为220V，求电路的总电流。
答案：根据功率公式P = U * I，可得电流I = P / U = 1000W / 220V ≈ 4.55A。
五、实操题1. 请描述如何使用万用表测量一个未知电阻的阻值。
答案：首先，将万用表调至电阻测量模式。
然后，将万用表的两个探头分别接触电阻的两端。
观察万用表的读数，即为电阻的阻值。
2. 描述如何安全地更换一个烧毁的保险丝。
答案：首先，确保断电操作，然后打开保险丝盒。
使用合适的工具，如螺丝刀，取出烧毁的保险丝。
检查新的保险丝规格，确保与烧毁的保险丝相同。
然后，将新保险丝安装到位，并关闭保险丝盒。
最后，恢复电源，检查电路是否正常工作。
六、案例分析题1. 某工厂的电动机突然停止工作，电工需要进行故障排查。
请列出可能的原因及排查步骤。

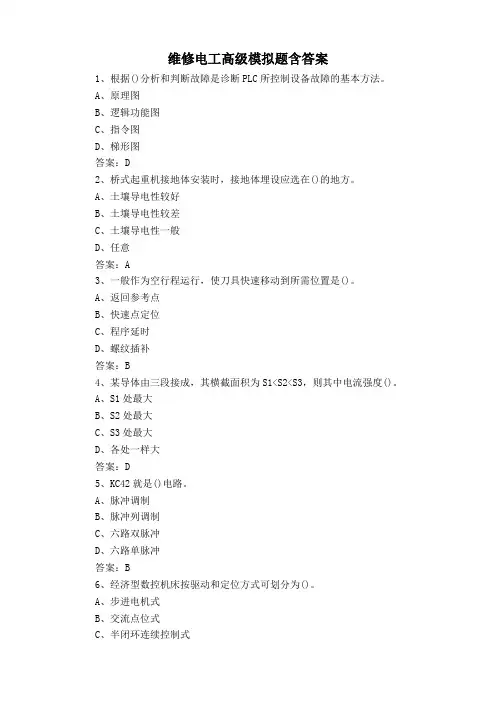

维修电工高级模拟题含答案
维修电工高级模拟题含答案1、根据()分析和判断故障是诊断PLC所控制设备故障的基本方法。
A、原理图B、逻辑功能图C、指令图D、梯形图答案：D2、桥式起重机接地体安装时，接地体埋设应选在()的地方。
A、土壤导电性较好B、土壤导电性较差C、土壤导电性一般D、任意答案：A3、一般作为空行程运行，使刀具快速移动到所需位置是()。
A、返回参考点B、快速点定位C、程序延时D、螺纹插补答案：B4、某导体由三段接成，其横截面积为S1<S2<S3，则其中电流强度()。
A、S1处最大B、S2处最大C、S3处最大D、各处一样大答案：D5、KC42就是()电路。
A、脉冲调制B、脉冲列调制C、六路双脉冲D、六路单脉冲答案：B6、经济型数控机床按驱动和定位方式可划分为()。
A、步进电机式B、交流点位式C、半闭环连续控制式D、以上都是答案：D7、FX三菱PLC当可编程序控制器处于运行状态时，()接通A、M8000B、M8001C、M8002D、M8007答案：A8、要做到办事公道，在处理公私关系时，要()。
A、公私不分B、假公济私C、公平公正D、先公后私答案：C9、电压型逆变器中间环节采用大电容滤波，()。
A、电源阻抗很小，类似于电压源B、电源呈高阻，类似于电流源C、电源呈高阻，类似于电压源D、电源呈低阻，类似于电流源答案：A10、可用交磁电机扩大机作为GM系统中直流发电机的励磁，从而构成()。
A、G—M系统B、AG—M系统C、AG—G—M系统D、CNC—M系统答案：C11、检查波形绕组短路故障时，对于六极电枢，当测量到一根短路线圈的两个线端中间的任何一根的时候，电压表上的读数大约等于()。
A、最大值B、正常的l／2C、正常的l／3D、零答案：C12、岗位的质量要求，通常包括操作程序、()、工艺规程及参数控制等。
A、工作计划B、工作目的C、工作内容D、操作重点答案：C13、在单相桥式全控整流电路中，当控制角增大时，平均输出电压Ud()A、增大B、下降C、不变D、无明显变化答案：B14、在MOBl420型万能磨床的自动循环工作电路系统中，通过微动开关SQl、SQ2，行程开关SQ3，万能转换开关SA4，时问继电器()和电磁阀YT与油路、机械方面配合实现磨削自动循环工作A、KAB、KMC、KTD、KP答案：C15、数控机床的定位精度检验包括()。
(全)电工(高级)实操模拟考试 含答案
电工（高级）实操模拟考试含答案1、【判断题】"或非"门电路是在"或"门前面加一级反相器构成的。
（×）2、【判断题】双稳态电路只有当外加触发信号改变时，才能从一个稳定状态迅速转换到另一个稳定状态。
（√）3、【判断题】架空线路运行前的检查和试验应组织施工单位、验收单位共同进行，一般包括对地、树、建筑及交叉跨越距离应符合规定，相序应符合设计并定相。
（×）4、【判断题】电机安装时，用0.5～5mm钢片垫在机座下来调整电机的水平。
（√）5、【判断题】工时消耗的非定额时间是指执行非生产性工作所消耗的时间。
（√）6、【判断题】变电所交接班中如发生事故，未办理手续前应以交班人员为主进行处理。
（√）7、【判断题】同步电动机运行时，可通过调节励磁电流调节其功率因数。
（√）8、【判断题】自感电动势的大小可用法拉第定律来判断。
（√）9、【判断题】查找变电所直流接地故障，当发现某一专用直流回路接地时，应及时切断该回路，找出接地点，尽快消除。
（×）10、【判断题】磁感应强度没有方向性。
（×）11、【判断题】汽轮发电机安装前应使用2500伏兆欧表测量转子绕组的绝缘电阻。
（×）12、【判断题】对于35KV及以下的隔离开关，三相刀闸同时合闸时各相前后相差不得大于5mm。
（×）13、【判断题】电压互感器安装时外壳必须妥善接地。
（√）14、【判断题】磁路欧姆定律的数学表达式是φ＝NIμS/L。
（√）15、【判断题】当油开关跳闸后，能够不用人工操作而使开关自动重新合闸的装置叫自动重合闸装置。
（√）16、【判断题】在电阻性负载三相桥式半控整流电路中，脉冲移相范围是180°。
（√）17、【判断题】阻容振荡器的反馈电路是采用RC移相电路或RC选频网络组成的。
（√）18、【判断题】单相半波可控整流电路中，晶闸管移相的范围是90°。
高级维修电工实操试题
高级维修电工实操试题一、单选题1. 维修电工在处理电气故障时，下列哪项工作是第一步？A. 切断电源B. 使用万用表测试电压C. 检查电路图D. 定位故障点2. 维修电工应该具备的基本技能包括下列哪些？A. 阅读电路图和线路图B. 使用维修工具C. 进行绝缘测试D. 进行电气安装3. 当维修电工遭遇那些情况时应该穿戴个人防护装备？A. 进行高空作业B. 进行绝缘测试C. 需要接触有毒物质D. 执行带电作业4. 在进行电气维修时，下列哪种措施是错误的？A. 遵守安全操作规程B. 使用压力装置进行绝缘测试C. 使用绝缘胶带包裹线路D. 使用标准工具和设备5. 哪种情况下需要立即报修或报告上级领导？A. 发现电气设备过热B. 发现电路图错误C. 进行应急维修D. 维修工作已完成二、填空题1. 定期对电气设备进行 __________ 可以减少故障发生的可能性。
2. 在进行带电作业时，维修电工应该穿戴 __________ 进行保护。
3. 在进行高空作业时，维修电工应该使用__________ 进行安全保护。
4. 维修电工应该定期检查电气设备的 __________。
5. 在处理电气故障时，维修电工应该使用__________ 进行测量。
三、问答题1. 请简要介绍维修电工进行电气维修时的安全措施。
2. 维修电工应该如何进行电气设备的定期检查和维护？3. 当维修电工遭遇带电作业时，应该如何确保自己的安全？四、实操题请根据以下情景回答相应问题：维修电工在处理一台机械设备时发现电路板出现故障。
请描述你会如何检查并修复这个问题。
五、总结本文章通过单选题、填空题、问答题和实操题等形式考察了维修电工在实操中所需的知识和技能。
维修电工在处理电气故障时需要具备阅读电路图和线路图、使用维修工具、进行绝缘测试等基本技能。
同时，他们还需要遵守安全操作规程，穿戴个人防护装备，并定期检查和维护电气设备。
通过不断提高自身技能和严格遵守安全规程，维修电工能够高效处理电气故障，并确保安全。
维修电工高级模拟试题含参考答案
维修电工高级模拟试题含参考答案1、读图的基本步骤是：()，看电路图，看安装接线图。
A、看器件功能说明B、组件明细表C、看技术说明D、看图纸说明答案：D2、金属磁性材料是由()及其合金组成的。
A、铁钴镍B、铝和锡C、铜和银D、铜铁合金答案：A3、电路的作用是实现能量的()和转换、信号的传递和处理。
A、控制B、传输C、传送D、连接答案：B4、可编程序控制器采用大规模集成电路构成的微处理器和()来组成逻辑部分A、控制器B、存储器C、累加器D、运算器答案：B5、在与逻辑关系中，下列表达式正确的是()。
A、A=0、B=1、Z=1B、A=1、B=0、Z=1C、A=0、B=0、Z=1D、A=1、B=1、Z=1答案：D6、三相电动势到达最大的顺序是不同的，这种达到最大值的先后次序，称三相电源的相序，若最大值出现的顺序为V—U—W—V，则称为()。
A、相序B、负序C、顺序D、正序答案：B7、数控系统由()组成。
A、数控装置B、伺服系统C、测量反馈装置D、以上都是答案：D8、采用敲打法安装滚动轴承时。
管子的内径稍大于轴承内环内径()。
A、5～6ramB、1～2mmC、2～5mmD、7mm答案：C9、在企业的活动中，()不符合平等尊重的要求。
A、取消员工之间的一切差别B、对待不同服务对象采取一视同仁的服务态度C、根据员工技术专长进行分工D、师徒之间要平等和互相尊重答案：A10、PLC外部环境检查时，当湿度过大时应考虑装()。
A、风扇B、加热器C、空调D、除尘器答案：C11、为使振荡管真空度保持正常，可以将备用管子定期在设备上轮换使用。
经验证明，每隔()个月轮换使用一次管子，对于延长其工作寿命是有益的。
A、四五B、三四C、五六D、一二答案：B12、较复杂机械设备电气控制线路调试前，应准备的仪器主要有()。
A、钳形电流表B、双踪示波器C、电压表D、调压器答案：B13、逆变桥由晶闸管VT7～VTl0组成。
每个晶闸管均()，以限制晶闸管导通时的电流上升率。
高级电工实操考试题目及答案解析
高级电工实操考试题目及答案解析一、选择题1. 电流通过导体时，导体发热的原因是：A. 导体的电阻B. 电流的大小C. 电压的高低D. 导体的材料答案：A解析：根据焦耳定律，电流通过导体时，导体发热的原因是导体的电阻。
公式为 \( Q = I^2 R t \)，其中 \( Q \) 是产生的热量，\( I \) 是电流，\( R \) 是电阻，\( t \) 是时间。
2. 星型连接的三相电路中，线电流与相电流的关系是：A. 相电流是线电流的1/√3倍B. 三相电流相等C. 线电流是相电流的√3倍D. 线电流与相电流无关答案：C解析：在星型连接的三相电路中，线电流等于相电流的√3倍。
这是因为星型连接中，每条线电流等于其对应相电流与另外两相电流的矢量和。
二、判断题1. 交流电的频率越高，其变化速度越快。
答案：正确解析：交流电的频率是指单位时间内电流方向变化的次数，频率越高，电流变化的速度越快。
2. 并联电路中，各支路的电压相等。
答案：正确解析：在并联电路中，各支路两端的电压是相等的，因为它们共享相同的电源电压。
三、简答题1. 简述三相异步电动机的工作原理。
答案：三相异步电动机的工作原理基于电磁感应和旋转磁场。
当三相交流电通过定子绕组时，会在定子内产生旋转磁场。
这个旋转磁场与转子绕组相互作用，产生感应电流，进而产生力矩，使转子转动。
2. 什么是安全电压？为什么需要安全电压？答案：安全电压是指在人体接触时不会引起电击伤害的电压。
通常，安全电压被定义为不超过36V的电压。
需要安全电压是为了防止在电气设备使用过程中发生电击事故，保障人身安全。
四、实操题1. 请描述如何使用万用表测量电阻。
答案：使用万用表测量电阻的步骤如下：a. 将万用表选择到电阻测量模式。
b. 将待测电阻的两端分别连接到万用表的红色和黑色探头上。
c. 观察万用表的读数，即为待测电阻的阻值。
2. 描述如何安全地更换熔断器。
答案：更换熔断器的安全步骤如下：a. 确保电源已关闭，避免带电操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
性。
（5 分）
（5）直流系统一端接地也可能使工作台速度过高。 （5 分）
五、论述 QS18A 型万能电桥的使用方法。 （24 分）
1
答：
（1）将被测元件接到被测端 1 上。拨动开关 3 拨向“内 1kHz”位置。如果用外部
电源，则将外部电源接到外接插孔 2 上，拨动开关拨向“外”的位置。（4 分）
（2）根据被测量，将测量选择开关 12 旋至 C 或 L。
（4 分）
（3）估计被测量参数的大小，选择量程开关 4 的位置。
（4 分）
（4）选择倍率损耗开关 5 的位置，测量空心电感线圈时，放在 Q × 1 位置，测量高
Q 值线圈和小损耗电容器时，放在 D × 0.01 位置，测量铁心线圈和损耗值较大
电压负反馈回路的接线情况，并接好线路。
（5 分）
（2）直流电动机磁场出线端松开，当电动机在轻载或空载运行时，将会引起“飞
车”现象。应检查并接好磁场出线端。
（5 分）
（3）电机扩大机输出电压过高，也会造成工作台速度过高。应对电机扩大机进行去
磁，一般剩磁电压应为 50 ～ 60V 左右。
（5 分）
（4）发电机自励也会引起工作台速度过高，应在安装或检修时仔细检查接线及极
（3 分）
（1）在转子部件上预设的平衡槽中（或平衡柱上）加平衡块，利用改变平衡块数量
和位置来校正不平衡量。
（4 分）
（2）用铆钉、螺钉连接或焊接方法在风扇支架和转板等部件上配重。（4 分）
二、论述 V5 直流电动机调整器的电动机转速快、慢不均匀的原因是什么？怎样排
除？
（20 分）
答：（1）晶闸管调速装置未调试到最佳状态。重新进行调试直到最佳状态。 （4 分）
（2）速度反馈信号失灵。逐点检查速度反馈信号电路，找出故障点并修复。
（4 分）
（3）机械失灵（测速发电机固定不牢固，机械传动松动）。
（4 分）
（4）碳刷磨损。
（4 分）
（5）控制信号有干扰。
（4 分）
三、论述离子渗氮炉的直流电压偏低的原因是什么？怎样排除？ （20 分）
答：
（1）三相交流电源有一相断电，使三相半控桥变成两相半控桥，使直流电压降低。
高级维修电工实际操作模拟试题
（ 答案及评分标准 满分 100）
一、论述电机转子校平衡的方法。
（11 分）
答：
电机转子校平衡工艺有静平衡工艺及动平衡工艺两种。通常，转速在 1000r/min 以
上的电机转子需校动平衡；转速 1000r/min 以下的电机转子只作静平衡。转子不平衡量通
常可用下列两种方法校正。
读数值；被测品质因数 Qx（或损耗因数 tgδ）等于损耗倍率指示乘以损耗平衡
盘的示值。
（4 分）
2
应采用万用表检查，找出故障并修复。
（5 分）
（2）某一个晶闸管或二极管开路，同样使三相半控桥变成两相半控桥，使整流输出
电压降低。可用示波器检查晶闸管和二极管两端的电压波形，根据波形查出开
路的管子，然后更换同规格、同型号的管子。
（5 分）
（3）某个桥臂快速熔断器熔断。找出熔断原因，排除故障后用合格的熔断器更换。
（5 分）
（4）某个晶闸管的触发器损坏，无触发脉冲产生，使该晶闸管不能导通。用示波器
检查该触发板上各级电压波形，找出故障点并修复。
（5 分）
四、论述龙门刨床工作台速度过高的原因是什么 ? 怎样排除？
（25 分）
答：
（1）电压负极反馈回路断线，造成电压负反馈信号消失，使控制线组中的电流增
大，引起电机扩大机和发电机过电压，电动机就产生很高的速度。应及时检查
的电容器时放在 D × 1 位置。
（4 分）
（5）将灵敏度调节逐步增大，使电表指针偏转略小于满刻度即可。
（4 分）
（6）调节电桥的读数盘 9，然后调节损耗平衡盘 11，并度增大到使指针小于满刻度，反复调节电桥读数盘和损耗平衡
盘，直至电桥平衡。被测电感 Lx（或电容 Cx）等于量程开头指示值乘以电桥
