CAD图纸坐标转换步骤222(精)

cad直角坐标系和极坐标系的转化

CAD直角坐标系和极坐标系的转化一、背景介绍CAD（Computer-Aided Design）即计算机辅助设计，广泛应用于工程设计和制造领域。

在CAD中，直角坐标系（Cartesian Coordinate System）和极坐标系（Polar Coordinate System）是两种常用的坐标系统。

直角坐标系通过指定点在水平和垂直轴上的位置来表示点的位置。

极坐标系则通过指定点与一个参考点之间的距离和与参考线的夹角来表示点的位置。

在CAD设计中，经常需要在直角坐标系和极坐标系之间进行转化。

本文将详细介绍CAD中直角坐标系和极坐标系的转化方法。

二、直角坐标系和极坐标系的定义1. 直角坐标系直角坐标系是二维空间中的一个坐标系统，用来表示平面上的点的位置。

它由两条相交的坐标轴（通常是水平的x轴和垂直的y轴）组成，点的位置由它们在坐标轴上的位置确定。

一个点在直角坐标系中的位置由一对数字（x，y）表示，其中x是点在x轴上的位置，y是点在y轴上的位置。

2. 极坐标系极坐标系是二维空间中的另一种坐标系统，用来表示平面上的点的位置。

它由一个参考点（通常是原点O）和一个参考线（通常是正x轴）组成。

一个点在极坐标系中的位置由它与参考点的距离（r）和它与参考线的夹角（θ）来确定。

三、直角坐标系到极坐标系的转化1. 公式推导要将直角坐标系中的点（x，y）转化为极坐标系中的点（r，θ），可以使用以下公式：r = sqrt(x^2 + y^2)θ = atan2(y, x)其中，sqrt表示平方根函数，atan2表示反正切函数。

这些公式可以通过数学计算实现。

2. 代码示例下面是一个使用Python实现直角坐标系到极坐标系转化的示例代码：```python import mathdef cartesian_to_polar(x, y): r = math.sqrt(x2 + y2) theta = math.atan2(y, x) return r, thetax = 3 y = 4 r, theta = cartesian_to_polar(x, y)print(。

cad坐标系转换方法

cad坐标系转换方法CAD坐标系转换方法1. 引言在计算机辅助设计（Computer-Aided Design，CAD）中，坐标系转换是一项非常重要的功能。

由于不同的CAD软件使用不同的坐标系，而在不同的领域和应用中，常常需要将CAD文件在不同的坐标系之间进行转换。

本文将介绍常见的CAD坐标系转换方法，包括平移、旋转和缩放。

2. 平移平移是一种将对象从一个坐标系中的位置移动到另一个坐标系中的位置的方法。

在CAD软件中，平移是通过指定平移向量来实现的。

平移向量包括X方向、Y方向和Z方向上的位移值。

通过将对象的每个顶点与平移向量相加，即可将对象平移至新坐标系中的位置。

3. 旋转旋转是一种将对象绕某个轴心旋转一定角度的方法。

在CAD软件中，旋转是通过指定旋转轴和旋转角度来实现的。

旋转轴通常由两个点确定，旋转角度则是根据用户的设定进行调整。

通过对对象的每个顶点进行旋转变换，即可将对象在新坐标系中进行旋转。

4. 缩放缩放是一种改变对象尺寸的方法。

在CAD软件中，缩放是通过指定缩放因子来实现的。

缩放因子可以是一个比例值，也可以是一个具体的长度值。

缩放操作会按照缩放因子在X、Y和Z方向上分别进行缩放。

通过对对象的每个顶点进行缩放变换，即可将对象在新坐标系中进行缩放。

5. 坐标系转换实例为了更加清晰地理解CAD坐标系转换的方法，以下是一个简单的实例。

假设有一个CAD文件，其原始坐标系为A坐标系，需要将其转换到B坐标系。

首先，通过平移操作将原始坐标系A中的原点移动到新坐标系B中的指定位置。

根据实际需求，指定平移向量为（tx, ty, tz）。

接下来，通过旋转操作将原始坐标系A中的X轴旋转到与新坐标系B中的X轴重合。

根据实际需求，指定旋转角度为θ。

最后，通过缩放操作根据实际需求调整对象的尺寸。

根据实际需求，指定缩放因子为（sx, sy, sz）。

通过以上步骤，即可将CAD文件从坐标系A转换到坐标系B。

6. 总结CAD坐标系转换是一项常见而重要的功能，可帮助用户在不同的CAD软件和应用中进行协同工作。

CAD图纸坐标转换步骤222(精)

CAD 图纸坐标转换步骤:
1、新建 CAD 文件→ 输入直线命令(L → 输入第一点已知坐标(注意坐标缩放比例问题→ 确定→ 输入第二个已知坐标→ 确定→ 确定 (若找不到直线, 按鼠标中间滑动轮点两下或视图→ 缩放→ 范围
打开需转换坐标的设计图纸→ 复制→ 窗口→Drawing dwg→ 粘贴→ 输入移动及旋转命令(AL → 确定→ 选择图纸→ 确定→ 指定各图纸两各轴线点直接点点重合→ 确定→ 确定
2、打开需转换的设计图纸→ 任意找一点拉出坐标→ 再输入拉出点坐标→ 不在同一个位置→ 找出缩放比例→ 输入已知两个坐标点 (需调整比例后坐标→ 将需要转换的图纸复制到已知两点附近→ 选择需要转换的图纸→ 偏移加旋转(AL → 对准已知两点重合→ 确定
3、打开需转换的设计图纸→ 输入AL→ 点击第一点已知坐标点轴线输入第一点已知点坐标→ 找到第二点已知坐标点轴线输入第二点已知点坐标→ 找到第三点已知坐标点轴线输入第三点已知坐标→ 确定→ 确定
计算面积
BO 拾取块→LI→ 确定
4、南方测绘 NTS-362R 全站仪操作
后方交汇法
菜单(MRMU → 放样→ 确认→ (F4 P1 下一页→ 后方交汇法→ 跳过→ 坐标(输入第一点坐标→ 距离→ 坐标(输入第二点坐标→ 距离→ 计算→ 坐标→ 是→ 返回菜单→ 放样→3设置放样点→ 确认→ 坐标
找坐标法
菜单→ 数据采集→ 确认
1、设置测站点→ 测站→ 坐标→ 确认→ 确认→ 记录→ 是→ (是否重写否
2、设置后视点→ 后视→NE/AI→ (输入第二点坐标→ 确认→ 确认
→ 测量→ 坐标→ (是否重写否
3、测量点→ 测量→ 坐标。

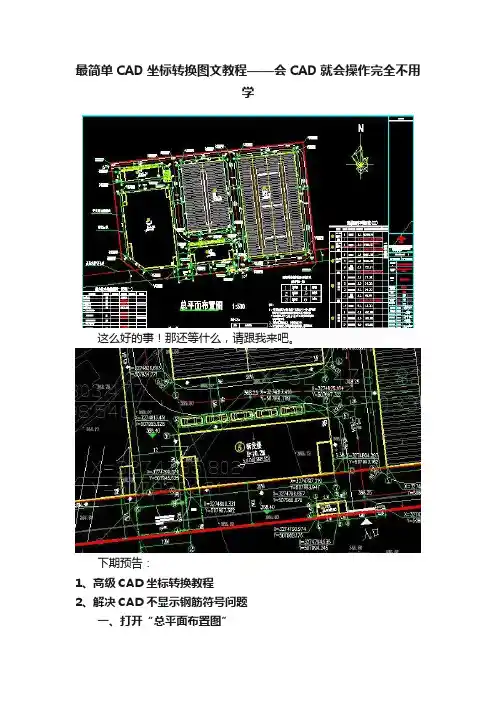

最简单CAD坐标转换图文教程——会CAD就会操作完全不用学

最简单CAD坐标转换图文教程——会CAD就会操作完全不用
学
这么好的事！那还等什么，请跟我来吧。

下期预告：
1、高级CAD坐标转换教程
2、解决CAD不显示钢筋符号问题
一、打开“总平面布置图”
今天我们以研发楼为例，为你进行讲解。

1、打开总图，找到要标注坐标的图纸位置，隐藏多余的图层
是不是上图非常杂乱，有木有?完全看不清，有木有?
只要我们隐藏多余的图层，一切就OK了！选中想隐藏的图层，在下拉的菜单中将图层解锁（小锁图标），而后点击灯泡图图（第一个哟），一切就安静了。

2、将图形“炸开”，隐蔽不必要的图层
删除或隐蔽不必要的图层，就正式进入主题了。

二、在清理后的总图上，根据基础平面图绘制轴线
1、将4个角点用直线连接起来
注意角点的“捕捉”一定要准确，不能有偏差，这个是影响精度最关键步骤。

2、要根据基础平面图绘制所需的轴线
绘制轴线采用“偏移”，根据轴线尺寸偏移需要的尺寸，交点即为桩心交点。

偏移的尺寸是以'米'为单位的，所以是7.2000，而不是基础平面布置图上的7200毫米，千万不要搞错了。

这就将所有桩的轴线绘完了。

三、标注坐标
在需要的轴线交点上，点击天正CAD左侧菜单的“坐标标注”就搞定OK了。

是不是很简单啊！
最简单的、最笨的方法往往是最容易的方法，虽然没有用到什么CAD命令，但是只要我们会CAD的偏移功能，什么都能搞定。

CAD绘图中的坐标系与坐标变换技巧

CAD绘图中的坐标系与坐标变换技巧在CAD绘图中，坐标系是非常重要的概念。

它提供了一个基准点，用于确定图中各个元素的位置和相对关系。

同时，在绘图过程中，可能会需要对坐标进行一些变换。

下面，我们介绍CAD绘图中的坐标系与坐标变换技巧。

首先，我们来了解一下CAD绘图中常用的坐标系。

CAD软件通常使用直角坐标系，它由两条垂直的坐标轴组成，分别是x轴和y轴。

x轴与y轴的交点称为原点，通常位于绘图窗口的左下角。

x轴向右延伸，y轴向上延伸。

坐标系的单位可以是毫米、厘米、英寸等，根据需要进行设置。

在CAD绘图中，我们可以通过坐标值来确定图中元素的位置。

坐标值采用有序对(x,y)来表示，其中x表示沿x轴的偏移量，y表示沿y轴的偏移量。

例如，坐标值(10,20)表示该点沿x轴方向偏移10个单位，沿y轴方向偏移20个单位。

图中的线段、圆、多边形等元素的位置都可以通过坐标值进行确定。

在进行CAD绘图时，我们经常需要对坐标进行一些变换。

常见的坐标变换包括平移、旋转和缩放。

平移是将图形沿着x轴和y轴移动指定的偏移量。

例如，若要将一个矩形平移10个单位到右边，则可以将矩形的每一个顶点的x坐标加上10。

旋转是将图形绕着指定点旋转一定角度。

例如，若要将一个三角形绕着原点逆时针旋转30度，则可以利用旋转公式计算每个顶点的新坐标。

缩放是改变图形的尺寸，使其变大或变小。

例如，若要将一个圆形的半径缩小为原来的一半，则可以将圆心不变，将圆的半径乘以0.5。

除了平移、旋转和缩放之外，还有一种常见的坐标变换叫做镜像。

镜像是指将图形关于某一直线对称。

例如，若要将一个方形关于x轴镜像，可以将方形上方的点与下方的点进行对换。

上述坐标变换技巧在CAD软件中都有相应的功能。

可以通过选择要变换的图形，指定变换的参数，如偏移量、旋转角度等，从而实现相应的变换。

在使用CAD绘图时，我们还需要注意坐标系的方向。

因为在数学中，y轴的正方向通常是向上的，而在CAD绘图中，y轴的正方向通常是向下的。

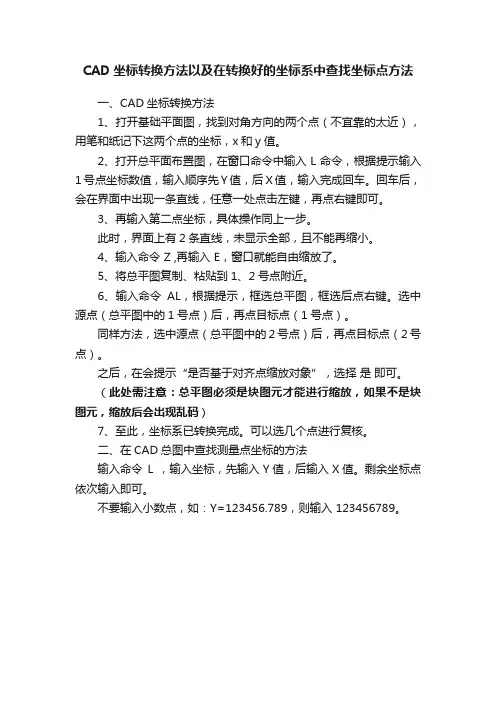

CAD坐标转换方法以及在转换好的坐标系中查找坐标点方法

CAD坐标转换方法以及在转换好的坐标系中查找坐标点方法
一、CAD坐标转换方法
1、打开基础平面图，找到对角方向的两个点（不宜靠的太近），用笔和纸记下这两个点的坐标，x和y值。

2、打开总平面布置图，在窗口命令中输入L命令，根据提示输入1号点坐标数值，输入顺序先Y值，后X值，输入完成回车。

回车后，会在界面中出现一条直线，任意一处点击左键，再点右键即可。

3、再输入第二点坐标，具体操作同上一步。

此时，界面上有2条直线，未显示全部，且不能再缩小。

4、输入命令 Z ,再输入 E，窗口就能自由缩放了。

5、将总平图复制、粘贴到1、2号点附近。

6、输入命令AL，根据提示，框选总平图，框选后点右键。

选中源点（总平图中的1号点）后，再点目标点（1号点）。

同样方法，选中源点（总平图中的2号点）后，再点目标点（2号点）。

之后，在会提示“是否基于对齐点缩放对象”，选择是即可。

（此处需注意：总平图必须是块图元才能进行缩放，如果不是块图元，缩放后会出现乱码）
7、至此，坐标系已转换完成。

可以选几个点进行复核。

二、在CAD总图中查找测量点坐标的方法
输入命令L ，输入坐标，先输入Y值，后输入X值。

剩余坐标点依次输入即可。

不要输入小数点，如：Y=123456.789，则输入 123456789。

CAD图纸坐标转换方法教程

图上左下角和右上角带红圆圈的位置，就是该次转换所选择的两个参考点。由于该测绘单位的测绘人员工作比较有个性，提供的控制点居然是房屋拐角的角点，从坐标位置核样单上的很难看出是轴线的交点还是房屋的拐点，因此第一次转换按以前的经验，将他当做轴线的交点来看，所以第一次转换没有成功。左下角放大图如下：
CAD图纸坐标转换方法教程
1、拿到建设方提供的建筑物控制点坐标，先仔细核对图纸上相对应位置的坐标。 2、选好两个距离比较远的参考点，参考点尽量在图纸上的对角线位置找。 3、将需要转换的整个区域选中，以第一个参考点为源点，移到建设方提供的控制点处。 4、在cad 中找到移送到新位置的转换区域，这一步需要有一定的耐心，不能着急，首先将整个图形尽量缩小，缩小到屏幕上只剩下两个亮点，找准新亮点，将亮点放大到正常图纸大小，然后查看控制点的坐标是否和建设方提供的控制点坐标重合（所以cad最好能安装一个类似天正建筑这样的第三方软件）；如果位置不对，可以重复第3步直到第一个参考点的坐标和，建设方提供的相应控制点坐标重合。
/dp/945/ /dp/744/ /dp/1106/
/dp/1087/
/dp/987/
5、在图纸上定位出第二个控制点的坐标，可以以第二个控制点的坐标值为圆心画一个圆圈（以便于接下来的图形对齐）。 6、选择对齐命令（ALIGN)，选中整个图形，将第一个控制点的源点和目标点设为一致，接着将第二个控制点对齐到步骤5所画的圆心，然后选着不缩放对齐。 7、对齐后查验图纸上各个控制点的坐标是否和建设方提供的相一致，如有偏差首先查验图纸上所选的两个控制点和建设方提供的控制点是否相一致，然后再查看步骤6是否操作有误。以下提供截图说明详细的操作步骤： 1.打开需要转换的桩基承台图：

cad经纬度转换为大地坐标的方法

cad经纬度转换为大地坐标的方法CAD经纬度转换为大地坐标的方法在CAD中，经纬度是常见的坐标表示方式，但是在实际应用中，我们往往需要将其转换为大地坐标，以便进行更加精确的测量和计算。

下面介绍一种常用的CAD经纬度转换为大地坐标的方法。

1. 坐标系的选择在进行CAD经纬度转换为大地坐标之前，我们需要先选择合适的坐标系。

一般来说，我们可以选择国家测绘局发布的2000国家大地坐标系或1985国家大地坐标系。

这两种坐标系都是基于WGS84椭球体建立的，具有较高的精度和可靠性。

2. 坐标转换公式在选择好坐标系之后，我们需要使用坐标转换公式将CAD经纬度转换为大地坐标。

常用的坐标转换公式有以下两种：（1）高斯-克吕格投影法高斯-克吕格投影法是一种常用的坐标转换方法，其基本思想是将地球表面划分为若干个小区域，然后在每个小区域内使用平面直角坐标系进行计算。

具体的坐标转换公式如下：X = N + k0 * A1 * sin(2 * B) / 2 + k0 * A2 * sin(4 * B) / 4 + k0 *A3 * sin(6 * B) / 6 + k0 * A4 * sin(8 * B) / 8 + k0 * A5 * sin(10 * B) / 10Y = k0 * L + k0 * A1 * cos(B) + k0 * A2 * cos(3 * B) / 3 + k0 * A3 * cos(5 * B) / 5 + k0 * A4 * cos(7 * B) / 7 + k0 * A5 * cos(9 * B) / 9其中，N是该带的起始经线的中央子午线的投影坐标，k0是比例因子，A1、A2、A3、A4、A5是系数，B是纬度，L是经度。

（2）大地坐标转换法大地坐标转换法是一种基于椭球体的坐标转换方法，其基本思想是将地球表面看作一个椭球体，然后根据椭球体的参数进行计算。

具体的坐标转换公式如下：X = (N + h) * cos(B) * cos(L)Y = (N + h) * cos(B) * sin(L)Z = (N * (1 - e^2) + h) * sin(B)其中，N是卯酉圈半径，h是高程，e是椭球体偏心率，B是纬度，L是经度。

如何进行绘图坐标转换

如何进行绘图坐标转换绘图坐标转换是在绘图和数据可视化过程中经常遇到的关键问题之一。

通过正确的坐标转换，我们可以将数据准确地映射到绘图区域，从而实现数据的可视化展示。

本文将介绍如何进行绘图坐标转换，探讨其中的原理和常用的转换方法。

## 一、坐标系统的基本概念在开始讨论坐标转换之前，首先需要了解坐标系统的基本概念。

坐标系统是用来描述和定位点的一种数学模型。

通常，坐标系统由坐标轴和原点组成，可以在平面或空间中进行定义。

在平面坐标系统中，通常使用直角坐标系。

直角坐标系由两个相互垂直的直线构成，分别称为x轴和y轴。

原点是x轴和y轴的交点。

任意一点P可以用坐标(x, y)表示，其中x表示点P在x轴上的投影长度，y表示点P在y轴上的投影长度。

## 二、坐标转换的原理在进行绘图时，我们通常需要将数据映射到特定的绘图区域。

这就需要进行坐标转换，将数据的值转换为适合绘图的坐标值。

坐标转换的原理很简单，就是通过一定的数学关系将数据的值映射到绘图区域的坐标范围内。

在进行转换时，需要考虑数据的范围和绘图区域的大小，并根据需要进行缩放和平移。

## 三、线性缩放转换线性缩放转换是最常用的坐标转换方法之一。

该方法通过线性关系将数据的值映射到指定的绘图区域。

在进行线性缩放转换时，首先需要确定数据的最小值和最大值，以及绘图区域在坐标轴上的范围。

然后，根据以下公式计算转换后的坐标值：```x' = (x - min_x) * (max_x - min_x) / (max_value - min_value)```其中，x表示原始数据的值，min_x和max_x表示绘图区域在x轴上的范围，min_value和max_value表示数据的最小值和最大值。

x'表示转换后的坐标值。

同样，对y轴上的坐标值进行转换的公式如下：```y' = (y - min_y) * (max_y - min_y) / (max_value - min_value)```通过线性缩放转换，我们可以将数据准确地映射到绘图区域，实现数据的可视化展示。

CAD相对坐标和绝对坐标转化设置

CAD相对坐标和绝对坐标转化设置
CAD相对坐标和绝对坐标转化设置
修改指针输入设置的步骤
1、在状态栏上的“DYN”上单击鼠标右键。

单击“设置”。

2、在“草图设置”对话框中的“动态输入”选项卡的“指针输入”下，单击“设置”。

3、在“指针输入设置”对话框中，选择“极轴”或“笛卡尔”格式作为默认设置。

4、【【选择相对坐标或绝对坐标格式作为默认值】】。

5、在“可见性”下，选择下列选项之一：
输入坐标数据时。

打开指针输入后，仅当开始输入坐标数据时才会显示工具栏提示。

命令请求点时。

打开指针输入后，只要命令提示输入点时，便会显示工具栏提示。

始终—甚至不在命令中。

打开指针输入后，始终显示工具栏提示。

6、单击“确定”关闭各个对话框。
