氯化橡胶防腐涂料产品说明书
四、氯化橡胶防腐涂料
?氯化橡胶防腐涂料
（一）氯化橡胶防腐涂料的组成与性能
氯化橡胶防腐涂料的主要成分为氯化橡胶。氯化橡胶是一种以天然橡胶或合成的异戊橡
胶与氯在一定条件下反应制得的白色粉末。这种粉末可溶解于芳香族、酯类及酮类溶剂成为浅黄透明溶液，其含氯量为64-67%。作为涂料生产原料用，一般采用较低粘度（10-20 厘泊）的品种。分子量约54000（10厘泊）?88000（20厘泊），其性能如下：
外观：白色粉末毒性：无
耐光性：好耐热性：不燃烧，130 C以上开始分解
耐化学品性能：
耐浓酸：尚可耐盐水：好
耐稀酸：好耐浓碱：好
耐稀碱：好耐矿物油：好
氯化橡胶虽然具有很多优越性能，但作为涂料还具有脆性，必须加入其它物质来改善其成膜后性能。因此氯化橡胶防腐涂料的组成，除了氯化橡胶外，还要求加入合成树脂，增塑剂，颜料及助剂。
氯化橡胶防腐涂料是一种高性能的新型涂料，近年来有较快的发展和改进，普遍采用于防腐领域，广泛适用于船舶，港口设施，桥梁钢结构，化工设备，集装箱及水泥建筑等方面。使其免受大气海水，化工气体等介质的侵蚀，以延长物体的使用寿命并起装饰作用。
（二）氯化橡胶防腐涂料的优点
1 、使用方便: 氯化橡胶防腐涂料系单组份包装，使用前不需要调配，使用简便。
2、干燥快：氯化橡胶防腐涂料系溶剂挥发型涂料、涂装后溶剂挥发即干燥成膜，表干
0.5-2小时（25C）,第一道涂后数小时即可复涂第二道，比一般常规油漆快干数倍。
3 、施工不受气温限制，氯化橡胶防腐涂料能在-15 C?50C的环境中施工。
4、附着力好: 氯化橡胶防腐涂料对钢铁表面有良好的附着力，同时氯化橡胶附着涂层之
间干漆膜中的溶剂能起浸渗作用，能与下层互粘为一体，大大加强了漆膜间粘附力。
5、防腐蚀性能好：氯化橡胶是一种化学惰性树脂，成膜性能好、水蒸气和氧对漆膜的渗透率小。因此氯化橡胶防腐涂料能耐大气中的水份腐蚀性气体等，也能耐碱、耐酸、耐海水等。
6、可制成厚浆型涂料：氯化橡胶防腐涂料分为普通型与厚浆型二种，后者施工时可涂
装得厚些，若用无空气高压喷涂，一道厚膜可达60um左右，减少了涂装道数，可得到防腐
性能好的涂层。
7、耐久性好：氯化橡胶防腐涂料在长期户外曝晒后，稳定性好，漆膜理化性能变化小，具有良好的耐久性和耐候性。
8、维修方便：由于氯化橡胶防腐涂料是溶剂挥发型涂料，在氯化橡胶旧漆膜面上重新涂漆时，两层漆膜之间仍有互溶作用，维修时不必去掉牢固的旧漆膜，如在其它旧漆皮上涂刷，先涂刷一道70-川带锈涂料，以后再涂氯化橡胶防腐涂料即可。
9、与带锈涂料配套施工效果更佳：新制作的与旧的钢构件表面有重锈蚀的，第一道用
70-T带锈涂料，涂后6-8小时(25C)加涂第二道70-P-4 (中层漆)，12小时后可涂氯化橡胶防腐涂料二道即可。一般锈蚀以下的第一道涂70-川，12小时后涂氯化橡胶防腐涂料
2-3道即可。减少除锈工序节省工时增强防腐效果。在除锈的的情况下可采用H06环氧富锌
底漆，也可采用氯化橡胶防腐涂料底、面漆配套施工，效果也比较理想。
10、具有防霉性：由于漆膜内含氯量高，因而漆膜对霉菌的侵袭有抵抗作用。
(三)氯化橡胶防腐涂料品种
1、氯化橡胶防腐底漆：(1) J53-G1 氯化橡胶银粉防腐底漆，( 2) J53-G2 氯化橡胶铁
红防腐底漆，( 3) J53-G3 氯化橡胶煤沥清防腐底漆，( 4) J53-G4 氯化橡胶磷酸锌防腐底漆；
2、氯化橡胶防腐底漆 (厚浆型) ：( 1) J53-G1.1 氯化橡胶银粉厚浆型防腐底漆， (2)
J53-G2.1 氯化橡胶铁红厚浆型防腐底漆，( 3) J53-G3.1 氯化橡胶灰色厚浆型防腐底漆；
3、氯化橡胶防腐面漆：（1）J52-G4.1 氯化橡胶防腐面漆（各色），（2）J52-G4.3
氯化橡胶玻璃鳞片防腐面漆（各色）；
4、氯化橡胶防腐面漆（厚浆型）：（1）J52-G4.2 氯化橡胶厚浆型防腐面漆（各色），
（2）J52-G4.4 氯化橡胶玻璃鳞片厚浆型防腐面漆（各色）。
（四）氯化橡胶涂料技术条件
1 、氯化橡胶防腐底漆
（1）组成与性能：以氯化橡胶、增塑剂、改性树脂为漆基，加入填料、银粉等、防腐颜料以及煤焦溶剂等材料所组成，具有快干和能在低温下施工的特点，具有良好的耐水性、防锈性能，耐干湿交潜，附着力良好，耐化学介质的腐蚀性等。
（2）用途：用于船底防锈船舶水线部位，水闸水下钢铁结构地埋管道及其它大气钢铁结构的防腐蚀。也可涂在水泥面上作保护层。
（3）颜色：银灰、铁红、黑色、浅灰
（4）闪点：31 C
（5）理论使用量：110-150 克/ 平方米
（6）漆膜厚度：30-35um
（7）干燥时间：（25 C）表面干燥0.5-2小时，实际干燥8小时。
（8）前道配套底漆：锈蚀重的简易除锈涂70-T带锈涂料，一般锈蚀以下的涂70-川型带锈涂料。除锈的可直接涂刷或涂H06-1 环氧富锌底漆。
（9）后道配套涂料：氯化橡胶各色面漆。
2 、氯化橡胶防腐底漆（厚浆型）
（1）组成与性能：以氯化橡胶、增塑剂、改性树脂为基料，加入填料、银粉等、防锈颜料及助剂等材料所制成。具有快干和能在低温下施工的特点，有良好耐水性，防锈性能耐干湿交替，附着力良好，耐化学介质的腐蚀性等。
（2）用途：用于船舶水上水下防锈，水闸地埋管道，大气及其它钢结构防腐蚀。
（3）颜色：银灰、铁红、浅灰
(4)闪点：36C
(5)理论使用量：200-220 克/ 平方米
( 6)漆膜厚度：50-55um
(7)干燥时间：(25 C)表干1-2小时，实干8小时
(8)前道配套底漆：锈蚀重的简易除锈涂70-T带锈涂料，一般锈蚀以下的涂70-川型带锈涂料，除锈的可直接涂刷或涂H06-1 环氧富锌底漆。
( 9)后道配套涂料：氯化橡胶各色面漆。

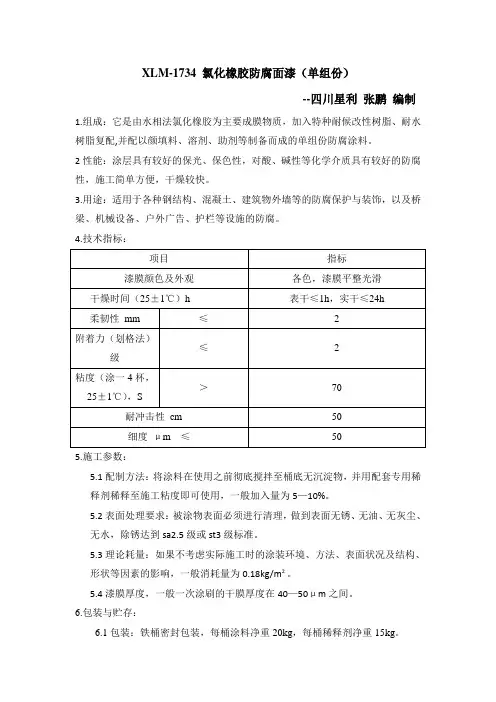

3 、氯化橡胶防腐面漆
( 1)组成与性能: 以氯化橡胶树脂与增塑剂、助剂、添加剂、颜料、填料、玻璃鳞片等配制而成。漆膜坚韧，其有优良的耐候性，耐水性及一定的耐化学品性能，漆膜基体无毒性，可作为装载食物内舱面漆。
( 2)用途：用于船舶水线，货轮及各种钢铁结构构件面漆。
( 3)颜色：各色
( 4)闪点：36C
( 5)理论使用量：125 克/ 平方米
( 6)漆膜厚度：30-35um
(7)干燥时间：(25 C)表干1-2小时，实干8小时
(8)前道配套涂料：70-T、70-川带锈涂料、氯化橡胶防腐底漆、H06-1环氧富锌底漆。
4 、氯化橡胶防腐面漆(厚浆型)
( 1)组成与性能：以氯化橡胶树脂及改性树脂、增塑剂、触变剂、颜料、玻璃鳞片，添加剂等材料所组成。具有漆膜坚韧，具有良好的耐候性和耐水性，采用高压无空气喷枪可得厚涂层，从而提高漆膜的防腐性能等。
( 2)用途：用于船舶底层、上层及其它钢铁设施的中层漆或面漆。
( 3)颜色：各色
( 4)闪点：36C
( 5)理论使用量：180-200 克/ 平方米
( 6)漆膜厚度：50-55um
(7)干燥时间：(25C)表干3-4小时，实干16小时
(8)前道配套涂料：70-T、70-川带锈涂料、氯化橡胶防腐底漆、H06-1环氧富锌底漆。
5 、氯化橡胶墙面涂料(水泥漆)
( 1 )组成与性能：氯化橡胶墙面涂料是由氯化橡胶、增塑剂、填料、各色颜料、助剂
等配制而成，其耐候、耐久、耐碱性特别优良，耐化学气体、耐水耐磨等性能亦非常好。可直接涂在干燥的水泥面或石灰面上。
( 2)用途：高层建筑的墙面、地坪、水泥冷地塔等。
( 3)颜色：各色
(4)闪点：36C
( 5)理论使用量：200 克/ 平方米
(6)干燥时间：(25 C)表干1-2小时，实干5小时
( 7)建议涂装道数：2-3 道
(五) 施工方法及注意事项
1 、涂装前必须将钢铁表面彻底清理(涂刷带锈涂料的表面简易清理即可，要求做到待涂装表面无锈、无油污、无水份及灰尘等)以充分发挥氯化橡胶防腐涂料的效果。
2、氯化橡胶防腐涂料若作为钢铁设施长效防腐涂料，则最好先涂装HW无机富锌底漆打
底，再涂装氯化橡胶防腐底漆，厚浆型漆涂层总厚层达到200um以上，以达到优良的防腐效能。
3 、油漆使用前必须经过充分搅拌，做到整桶漆均匀无沉淀，无色差，不能与常规油漆混合一起用。
4、氯化橡胶防腐涂料一般不需稀释，如稀释稀释剂不超过总漆量的5%可用GA系稀
释剂或二甲苯或200#汽油。
5 、在下雨、雪、雾天均不可露天施工，炎热夏天、避免在强烈光照下施工。
6、水泥漆涂刷前应检查墙体表面，干燥、清洁后方可施工，涂第一道可加10-20%的稀释剂，便于涂料渗透于墙面内部，干后再涂1-2 道即可。
7 、氯化橡胶防腐涂料储存期为12 个月。
8、氯化橡胶防腐涂料待实干后再涂下一道涂料，要涂均匀保证漆膜厚度，达到理想防腐的效果
三、高氯化聚乙烯防腐涂料
近些年来，随着我国经济建设和科技事业的迅猛发展, 对重防腐涂料的研究和技术研发
工作进展也十分迅速，新颖重防腐蚀涂料的不断问世和推广应用使工业设备和设施在腐蚀环境中得到了有效的保护, 从而延长了使用寿命, 取得了良好的社会效益和经济效益。
高氯化聚乙烯防腐涂料就是国内首创的一种新颖重防腐涂料，它是继上世纪八十年代初纷涌而起的氯磺化聚乙烯防腐涂料之后的又一个新品种，该产品的重要成膜物质是高氯化聚乙烯，它兼有橡胶和塑料特性，是高氯化聚合物中的新成员。
高氯化聚乙烯涂料在国外已经得到了成功的应用，它的研制成功，填补了国内涂料行业中的一项空白，满足了冶金、石油、化工、建筑、海洋等建设行业对重防腐涂料的需要。
（一）高氯化聚乙烯防腐涂料的性能和特点
高氯化聚乙烯是通过氯气高度氯化而制得的无规则聚合物，其氯含量超过61%，高氯化聚乙烯简称HCPE以高氯化聚乙烯作为主要成膜物质，加入不同的改性树脂、增塑剂、溶
剂、添加剂、防锈颜料等可生产出多种高氯化聚乙烯重防腐涂料。替代了氯磺化聚乙烯防腐涂料。高氯化聚乙烯防腐涂料具有以下性能和特点：
1 、优异的防腐蚀性、防水性、耐油性：由于高氯化聚乙烯的主链上没有双键，故其性能稳定，涂膜对水蒸汽和氧气的渗透率低，因此具有优异的防水性。漆膜封闭性强，对化工大气、酸、碱、盐具有优异的防腐蚀性能。
2 、户外耐候性优良：高氯化聚乙烯是饱和结构的高聚物，这就决定了高氯化聚乙烯重防腐涂料具有耐臭氧、耐光老化、气候老化、热老化等性能，涂膜坚韧耐磨，稳定性佳。
3 、附着力强：高氯化聚乙烯防腐涂料对钢铁结构表面、水泥墙面均有优良的附着力，涂层与涂层之间由于溶剂的浸渗作用，使与下层相互粘成一体，从而加强了涂膜间的粘附力。
4 、干燥迅速：高氯化聚乙烯防腐涂料系溶剂型涂料，经施工涂装，溶剂挥发后干燥成膜，在常温下2-4 小时后，即可再涂刷第二道涂料。
5 、可低温施工，耐温差性能好：高氯化聚乙烯防腐涂料可在-15 C?50C的温度范内中施工，漆膜可在-20 C?80 C 条件下长期使用。
6 、使用方便：高氯化聚乙烯防腐涂料系单组份包装，不需要在施工现场进行临时配制，只需打开包装桶盖，经搅拌均匀后，就能使用。
7、可获较厚的涂层：由于高氯化聚乙烯防腐涂料的固体含量较高，故一道漆膜即可获得较厚的涂层。
8 、贮存稳定性好：高氯化聚乙烯防腐涂料在贮存过程中基本没有脱氯化氢分子现象，因此涂料在贮存过程中不会发生凝胶现象，其贮存期达一年以上。
9 、维修方便：涂料在旧漆膜上如需重新涂装时，漆膜两层之间仍有互溶作用，当维修时不需要去掉牢固的旧漆膜，因此维修十分方便。
10 、阻燃性、防霉性良好：高氯化聚乙烯不延燃，其制成的涂料在火焰的作用上会形成
具有耐热膨胀作用的多孔性炭化层，因而具有良好的阻燃性，由于高氯化聚乙烯“氯” 含量较高，因此有抑制霉菌滋长的性能。
