(完整版)异步电动机试题
三相异步电动机启动考试题目
1、三相异步电动机启动时，若电源电压降低，则启动电流将：
A. 增大
B. 减小
C. 不变
D. 无法确定
（答案）B
2、在星-三角降压启动方式中，启动过程中电动机的接线方式首先从什么接法开始？
A. 三角形接法
B. 星形接法
C. 串联接法
D. 并联接法
（答案）B
3、三相异步电动机采用自耦变压器降压启动时，自耦变压器的抽头通常有几个电压等级？
A. 1个
B. 2个
C. 3个
D. 4个
（答案）C
4、以下哪种启动方法不属于三相异步电动机的降压启动方式？
A. Y-Δ启动
B. 自耦变压器启动
C. 电阻分压启动
D. 直接启动
（答案）D
5、三相异步电动机在启动瞬间，转子中的感应电流与正常运行时相比是：
A. 更小
B. 更大
C. 相等
D. 无法比较
（答案）B
6、使用频敏变阻器进行三相异步电动机的启动，其主要作用是利用频敏变阻器的什么特性来降低启动电流？
A. 电阻随频率变化
B. 电感随频率变化
C. 电容随频率变化
D. 阻抗随温度变化
（答案）A
7、三相异步电动机的转子电阻越大，其启动转矩将：
A. 增大
B. 减小
C. 不变
D. 先增大后减小
（答案）B
8、以下哪种情况可能会导致三相异步电动机启动困难或无法启动？
A. 电源电压过高
B. 电机轴承润滑良好
C. 转子断条
D. 定子绕组接线正确
（答案）C。
（完整版）异步电动机试题
（完整版）异步电动机试题船舶电器设备及系统试题三异步电动机—参考答案⼀、单项选择题（本题共30分，每⼩题1分）1、三相异步电动机的定⼦绕组通常采⽤（）接法。
A、ΔB、ＹC、ＶD、Δ或Ｙ2、绕线式三相异步电动机的转⼦绕组通常采⽤（）接法。
A、ΔB、ＹC、ＶD、Δ或Ｙ3、⿏笼式三相异步电动机转⼦绕组是（）相对称绕组。
A、单B、两C、三D、多4、绕线式三相异步电动机转⼦绕组是（）相对称绕组。
A、单B、两C、三D、多5、三相异步电动机定⼦三相对称绕组相互之间相差120度()⾓度。
A、空间B、平⾯C、机械D、电6、⿏笼式三相异步电动机通常有()个接线端⼦可与外电路相连接。
A、3B、6C、9 D、127、绕线式三相异步电动机通常有()个接线端⼦可与外电路相连接。
A、3B、6C、9 D、128、三相异步电动机铭牌上标⽰的功率是电动机额定运⾏时（）的（）功率。
A、输⼊；有功B、输⼊；视在C、磁场；传递D、输出；机械9、三相异步电动机铭牌上标⽰的功率因数是（）运⾏时（）边的功率因数。
A、空载；转⼦B、空载；定⼦C、满载；转⼦D、满载；定⼦10、接线固定时，三相异步电动机的旋转⽅向由（）决定。
A、电源电压B、电源频率C、电源相序D、电源容量11、电源不变时，三相异步电动机的旋转⽅向由（）决定。
A、负载转矩B、负载性质C、绕组参数D、绕组接线12、三相对称电流通⼊三相异步电动机定⼦绕组，将在⽓隙产⽣（）磁场。
A、旋转B、固定C、脉动D、交变13、单相交流电流通⼊三相异步电动机定⼦两相绕组，将在⽓隙产⽣（）磁场。
A、旋转B、固定C、脉动D、交变14、正常运⾏时，三相异步电动机旋转磁场的转速由（）决定。
D、负载性质15、电源不变时，三相异步电动机旋转磁场的转速由（）决定。
A、绕组极数B、绕组参数C、负载转矩D、负载性质16、绕线式异步电动机转⼦绕组的磁极对数（）定⼦的磁极对数。
A、多于B、少于C、等于D、⾃动适应17、异步电动机转⼦电流产⽣的旋转磁场与定⼦旋转磁场（）。
中职机械专业《三相交流异步电动机》单元测试题
中职机械专业《三相交流异步电动机》单元测试题一、填空题（每题2分，共20分）1.三相异步电机的定子是电动机的固定部分，主要是由铁心和绕在铁心上的构成。
2.三相异步电机铁心一般是由表面涂油绝缘漆的硅钢片叠压而成，其内圆周均匀分布一定数量的槽孔用以嵌入。
3.三相异步电机转子绕组根据构造可以分为两种，和绕线转子。
4.从能量转化角度来说，三相异步电动机是将电能转换为能的设备。
5.给三相异步电动机的三相定子绕组通以三相交流电后，则会产生。
6.三相异步电动机旋转磁场的转速称为转速。
7.三相异步电动机旋转磁场的转向是由决定的。
8.笼型转子在转子铁心槽内压紧铜条，铜条两端分别焊在上。
9.把一台额定电压为380/220V三相异步电动机，接在电压为380V的电源上，定子绕组接法是。
10.某台三相异步电动机，在其额定电压下状态下工作，已知其转速为1440 r/min，磁极对数为。
二、单项选择题（每个小题3分共30分）1.一台三相异步电动机磁极对数为3，则电机的转速为( )A.1440r/minB.1000r/minC.1500r/minD.800r/min2.一台八极三相异步电动机，其同步转速为6 000 r/min，则需接入频率为的三相交流电源( )A．50 Hz． B.60 Hz C.100 Hz D.400 Hz3.决定三相异步电动机的三相绕组是可接成△形，还是可接成Y形。
是根据以下那个选项来确定( )A.三相绕组的额定电压和电源电压 B．电流大小C．输出功率多少 D．负载的大小4.以下哪一个选项不属于三相异步电机铭牌的内容是( )A.电动机型号B.电机的额定功率和额定电压C.防护等级D.磁极对数5.影响三相异步电机的旋转磁场方向是以下那个物理量( )A.相位B.相序C.峰值D.频率6.对三相异步电机下列描述正确的是( )A.电机空载运行时转差率最小B.旋转磁场的转速和磁极对数无关C.电机启动瞬间转差率最小D.电机的旋转磁场是由转子绕组产生的7.三相异步电动机每个绕组的额定电压为380V，当接成Y型时所需电源线电压是( )A.220VB.380VC.660VD.110V8.三相异步电机的转速率的值( )A.大于1B.小于1C.介于1-2之间D.不确定9.控制三相异步电机正反转的主要措施是( )A.改变电源相序B.改变电源电流C.改变电源电压D.增加负载10.在负载不变的情况下，不能实现三相异步电机调速的方法是( )A.改变电源电压B.改变转速率C.改变电源频率D.改变磁极对数三、判断题( 每题2分共20分 )1.( )三相交流电产生的磁场是旋转磁场。

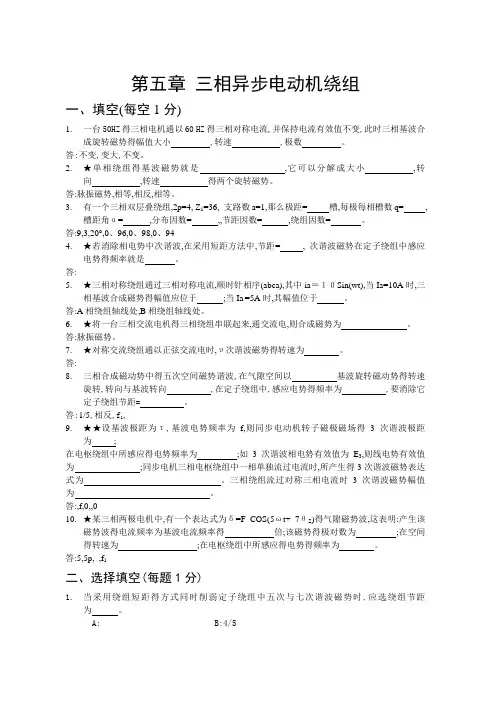

第五章三相异步电动机绕组试题及答案
(2)波形:与绕组结构(就是短距还就是整距绕组,就是分布还就是集中绕组)有关,由构造决定。
(3)大小:
相绕组电动势大小与频率f、一条支路匝数N、绕组系数Kw及每极磁通Φ有关,其中N、Kw由构造决定,f、Φ由运行条件决定。
4.★同步发电机电枢绕组为什么一般不接成△形,而变压器却希望有一侧接成△接线呢？
10.★某三相两极电机中,有一个表达式为δ=F COS(5ωt+ 7θS)得气隙磁势波,这表明:产生该磁势波得电流频率为基波电流频率得倍;该磁势得极对数为;在空间得转速为;在电枢绕组中所感应得电势得频率为。
答:5,5p,,f1
二、选择填空(每题1分)
1.当采用绕组短距得方式同时削弱定子绕组中五次与七次谐波磁势时,应选绕组节距为。
4.★若消除相电势中次谐波,在采用短距方法中,节距=,次谐波磁势在定子绕组中感应电势得频率就是。
答:
5.★三相对称绕组通过三相对称电流,顺时针相序(abca),其中ia＝１０Sin(wt),当Ia=10A时,三相基波合成磁势得幅值应位于;当Ia=5A时,其幅值位于。
答:A相绕组轴线处,B相绕组轴线处。
频率:即为电流频率,由运行条件决定。
6.一个整距线圈得两个边,在空间上相距得电角度就是多少?如果电机有p对极,
那么它们在空间上相距得机械角度就是多少?
答:整距线圈两个边在空间上相距得电角度为;电机为p对极时,在空间上相距得机械角度为。
7.★定子表面在空间相距。电角度得两根导体,它们得感应电动势大小与相位有何关系?
(3)波形与各相电动势相位差不变,因它们与转速无关。
2、三相双层绕组,Z=36,,,,,,。
Байду номын сангаас试求:

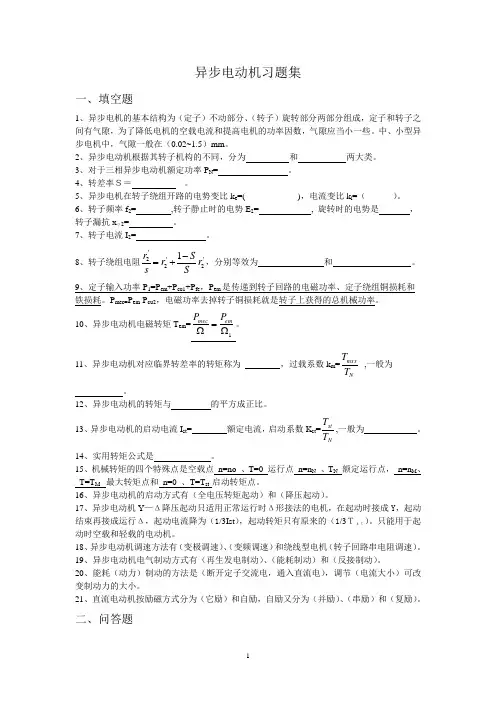

异步电动机习题集
异步电动机习题集一、填空题1、异步电机的基本结构为（定子）不动部分、（转子）旋转部分两部分组成，定子和转子之间有气隙，为了降低电机的空载电流和提高电机的功率因数，气隙应当小一些。
中、小型异步电机中，气隙一般在（0.02~1.5）mm 。
2、异步电动机根据其转子机构的不同，分为 和 两大类。
3、对于三相异步电动机额定功率P N = 。
4、转差率Ｓ＝ 。
5、异步电机在转子绕组开路的电势变比k e =( )，电流变比k i =（ ）。
6、转子频率f 2= ,转子静止时的电势E 2= , 旋转时的电势是 ，转子漏抗x σ2= 。
7、转子电流I 2= 。
8、转子绕组电阻'2'2'21r SS r s r -+=，分别等效为 和 。
9、定子输入功率P 1=P em +P cu1+P fe ，P em 是传递到转子回路的电磁功率、定子绕组铜损耗和 铁损耗。
P mec=P em -P cu2，电磁功率去掉转子铜损耗就是转子上获得的总机械功率。
10、异步电动机电磁转矩T em =1Ω=Ωem mec P P 。
11、异步电动机对应临界转差率的转矩称为 ，过载系数k m =N mxx T T ,一般为 。
12、异步电动机的转矩与 的平方成正比。
13、异步电动机的启动电流I st = 额定电流，启动系数K st =Nst T T ,一般为 。
14、实用转矩公式是 。
15、机械转矩的四个特殊点是空载点 n=no 、T=0 运行点 n=n N 、T N 额定运行点， n=n M 、 T=T M 最大转矩点和 n=0 、T=T st 启动转矩点。
16、异步电动机的启动方式有（全电压转矩起动）和（降压起动）。
17、异步电动机Y —Δ降压起动只适用正常运行时Δ形接法的电机，在起动时接成Y ，起动结束再接成运行Δ，起动电流降为（1/3Ist ），起动转矩只有原来的（1/3Ｔｓｔ）。
只能用于起动时空载和轻载的电动机。

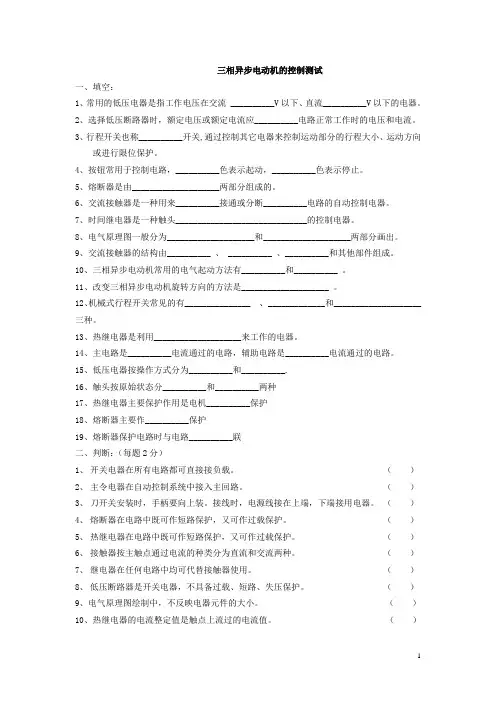

三相异步电动机的控制测试 (2)
三相异步电动机的控制测试一、填空：1、常用的低压电器是指工作电压在交流 __________V以下、直流__________V以下的电器。
2、选择低压断路器时，额定电压或额定电流应__________电路正常工作时的电压和电流。
3、行程开关也称__________开关,通过控制其它电器来控制运动部分的行程大小、运动方向或进行限位保护。
4、按钮常用于控制电路，__________色表示起动，__________色表示停止。
5、熔断器是由____________________两部分组成的。
6、交流接触器是一种用来__________接通或分断__________电路的自动控制电器。
7、时间继电器是一种触头______________________________的控制电器。
8、电气原理图一般分为____________________和____________________两部分画出。
9、交流接触器的结构由__________ 、 __________ 、__________和其他部件组成。
10、三相异步电动机常用的电气起动方法有__________和__________ 。
11、改变三相异步电动机旋转方向的方法是____________________ 。
12、机械式行程开关常见的有_______________ 、 _____________和____________________三种。
13、热继电器是利用____________________来工作的电器。
14、主电路是__________电流通过的电路，辅助电路是__________电流通过的电路。
15、低压电器按操作方式分为__________和__________.16、触头按原始状态分__________和__________两种17、热继电器主要保护作用是电机__________保护18、熔断器主要作__________保护19、熔断器保护电路时与电路__________联二、判断：（每题2分）1、开关电器在所有电路都可直接接负载。
(完整版)单相异步、直流电动机练习题1
单相异步电动机、直流电动机练习题1、单相单绕组异步电动机定子绕组通入单相交流电时，气隙中产生的磁场是（）A恒定磁场B旋转磁场C脉动磁场D合成磁场为零2、下列不属于单相异步电动机的是（）A单相电容起动式B单相电容运行式C单相电容起动式与运行式D单相电枢起动式3、电冰箱压缩机中广泛使用的单相异步电动机的类型是（）4、直流电动机主磁极产生的磁场是（）A恒定磁场B旋转磁场C脉动磁场D均匀磁场5、直流电动机中装设换向磁极的目的是（）A增强主磁场B削弱主磁场C抵消电枢磁场D增强电枢磁场6、对于直流电动机，相连说法正确的是（）A他励直流电动机具有硬的机械特性，但调速范围窄B并励直流电动机具有软的机械特性，可用于金属切削机床C串励直流电动机与负载间可用传动带连接D以串励为主的复励电动机没有“飞车”现象，常用于吊车、电梯中7、直流电动机换向器的作用能使电枢获得（）A单相电流B恒定转矩C单相转矩D旋转磁场8、空间互差90度的两相定子绕组中通入相位上互差90度的两相交流电产生的磁场为（）A恒定磁场B脉动磁场C旋转磁场D固定磁场9、城市电车中应用的直流电动机一般是（）A他励B并励C串励D复励10、家用洗衣机中采用的电动机为（）A单相电容起动异步电动机B单相电容运行异步电动机C单相电容起动与运行异步电动机D单相电阻起动异步电动机11、串励直流电动机与负载的联接必须通过（）A电刷B链条C联轴器D传送带12、单相电容起动式异步电动机中电容的作用是（）A耦合B防止电磁振荡C分相D提高功率因数13、直流电动机换向极的作用是（）A改善换向B改变旋转磁场方向C增强主磁场D实现交直流转换14、直流电动机在旋转一周的过程中，电枢电流是（）A直流电流B交流电流C零D脉动电流15、单相异步电动机中通入相位上互差120度的两相电流，产生的磁场为（）A恒定磁场B脉动磁场C旋转磁场D固定磁场16、直流电动机的电枢绕组中的电流为（）A直流B交流C脉动直流D交直流混合。
三相异步电动机的工作原理习题(精)
1． 简述三相异步电动机的工作原理。
2． 三相异步电动机的三相定子绕组通以 ，则会产生 。
（三相交流电流、旋转磁场）3． 三相异步电动机旋转磁场的转速称为 ，它与电源频率和 有关。
(同步转速，磁极对数)4． 三相异步电动机旋转磁场的转向是由 决定的，运行中若旋转磁场的转向改变了，转子的转向 。
（电源的相序、随之改变）5． 一台三相四极异步电动机，如果电源的频率f 1=50Hz ，则定子旋转磁场每秒在空间转过 转。
（25）6． 三相异步电动机的转速取决于 、 和 电源频率 f 。
（磁场极对数 P 、转差率 S ）7． 三相异步电动机形成旋转磁场的条件是_______。
CA.在三相绕组中通以任意的三相电流B.在三相对称绕组中通以三个相等的电流C.在三相对称绕组中通以三相对称的正弦交流电流 8.如图2中能反映电动机工作原理的是( )9. 三相异步电动机的定子绕组通入三相对称交流电后，在气隙中产生( )A.旋转磁场B.脉动磁场C.恒定磁场D.永久磁场 . 当电动机转速越快时，对应的转差率（ ）A 、不变B 、越大C 、越小D 、不确定11. 三相异步电动机工作时，与电源直接相连接的是（ ）A 、定子铁心B 、转子铁心C 、转子绕组D 、定子绕组12.三相异步电动机的转向取决于( )A. 电源相序B. 初始转向C. 电源电压D. 电动机本身13、旋转磁场的同步转速和电动机转子转速之差与旋转磁场的同步转速之比称为（转差率S ） 异步电动机运行中S=（1--9）％。
A B C D。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
船舶电器设备及系统试题三
异步电动机—参考答案
一、单项选择题（本题共30分，每小题1分）
1、三相异步电动机的定子绕组通常采用（）接法。
A、Δ
B、Ｙ
C、Ｖ
D、Δ或Ｙ
2、绕线式三相异步电动机的转子绕组通常采用（）接法。
A、Δ
B、Ｙ
C、Ｖ
D、Δ或Ｙ
3、鼠笼式三相异步电动机转子绕组是（）相对称绕组。
A、单
B、两
C、三
D、多
4、绕线式三相异步电动机转子绕组是（）相对称绕组。
A、单
B、两
C、三
D、多
5、三相异步电动机定子三相对称绕组相互之间相差120度()角度。
A、空间
B、平面
C、机械
D、电
6、鼠笼式三相异步电动机通常有()个接线端子可与外电路相连接。
A、3
B、6
C、
9 D、12
7、绕线式三相异步电动机通常有()个接线端子可与外电路相连接。
A、3
B、6
C、
9 D、12
8、三相异步电动机铭牌上标示的功率是电动机额定运行时（）的（）功率。
A、输入；有功
B、输入；视在
C、磁场；传递
D、输出；机械
9、三相异步电动机铭牌上标示的功率因数是（）运行时（）边的功率因数。
A、空载；转子
B、空载；定子
C、满载；转子
D、满载；定子
10、接线固定时，三相异步电动机的旋转方向由（）决定。
A、电源电压
B、电源频率
C、电源相序
D、电源容量
11、电源不变时，三相异步电动机的旋转方向由（）决定。
A、负载转矩
B、负载性质
C、绕组参数
D、绕组接线
12、三相对称电流通入三相异步电动机定子绕组，将在气隙产生（）磁场。
A、旋转
B、固定
C、脉动
D、交变
13、单相交流电流通入三相异步电动机定子两相绕组，将在气隙产生（）磁场。
A、旋转
B、固定
C、脉动
D、交变
14、正常运行时，三相异步电动机旋转磁场的转速由（）决定。
A、电源电压
B、电源频率
C、负载转矩
D、负载性质
15、电源不变时，三相异步电动机旋转磁场的转速由（）决定。
A、绕组极数
B、绕组参数
C、负载转矩
D、负载性质
16、绕线式异步电动机转子绕组的磁极对数（）定子的磁极对数。
A、多于
B、少于
C、等于
D、自动适应
17、异步电动机转子电流产生的旋转磁场与定子旋转磁场（）。
A、相对静止
B、转向相反
C、同向但转速较慢
D、同向但转速较快
18、异步电动机正常运行时，定子绕组的电流由（）决定。
A、定子绕组阻抗
B、转子绕组阻抗
C、铁心磁通
D、负载转矩
19、电源电压降低时，异步电动机最大转矩（）；临界转差率（）。
A、减小，增大
B、减小，不变
C、不变，增大
D、不变，不变
20、转子电阻增大时，异步电动机最大转矩（）；临界转差率（）。
A、减小，增大
B、减小，减小
C、不变，增大
D、不变，减小
21、转子电阻略有增大，异步电动机起动转矩（）；电源电压略有降低，起动转矩（）。
A、增大，增大
B、增大，减小
C、减小，增大
D、减小，减小
22、异步电动机T L和f不变，U1降低后能稳定运行，则I1（），电磁转矩T（），转速降低。
A、增大；减小
B、增大；不变
C、不变；减小
D、不变；不变
23、随着三相异步电动机负载转矩增大，同步转速将（）；电磁转矩将（）。
A、不变；增加
B、不变；不变
C、增加；增加
D、增加；不变
24、随着三相异步电动机负载转矩增大，转子转速将（）；转子电流将（）。
A、减小；增加
B、减小；减小
C、增加；增加
D、增加；减小
25、随着三相异步电动机负载转矩增大，转差率将（）；定子电流将（）。
A、减小；增加
B、减小；减小
C、增加；增加
D、增加；减小
26、异步电动机起动的瞬间，转速（）转差率（）。
A、n=0,s=1
B、n=n0,s=0
C、n＞n0,s＜0
D、 n＜0,s＞1
27、异步电动机处于电磁制动状态时，转速（）转差率（）。
A、n=0,s=1
B、n=n0,s=0
C、n＞n0,s＜0
D、 n＜0,s＞1
28、三相异步电动机空载运行时，效率（）；接近满载运行时效率（）。
A、较低；较高
B、较低；较低
C、较高；较高
D、较高；较低
29、单相异步电动机，常采用（）分相和（）分相来产生旋转磁场。
A、电压，电流
B、电流，磁通
C、磁通，电势
D、电势，转矩
30、电容分相式单相异步电动机（）改变转向；罩极式单相异步电动机通常（）改变转向。
A、可以，不可
B、可以，可以
C、不可，不可
D、不可，可以
二、是非判断题（本题共10分，每小题1分）
1、异步电动机理想空载转速永远小于旋转磁场转速，所以称为“异步”电动机。
( )
2、异步电动机工作在电动状态时，转子转向肯定与旋转磁场转向一致。
( )
3、异步电动机三相定子绕组只有通入不同相位的交流电流，才可产生旋转磁场。
( )
4、异步电动机旋转磁场的转速与负载转矩有关( )。
5、异步电动机起动过程中，转子绕组感应电势随转速的升高而减小。
( )
6、异步电动机起动过程中，定子电流随转速的升高而减小。
( )
7、异步电动机的转子电流也能产生旋转磁场。
( )
8、异步电动机的效率是指轴上输出机械功率与定子输入的电功率之比。
( )
9、异步电动机可变损耗与不变损耗相等时效率最高。
( )
10、绕线式异步电动机转子回路所串电阻越大，起动转矩越大。
( )
三、填空题
（本题共40分，每空2分）
1、异步电动机的同步转速n0可由公式（）来确定。
异步电动机转差率s的数学表达式为：（），当0＜s＜1 时，异步电动机处于（）状态，异步电动机在额定负载时转差率数值范围为（）。
2、异步电动机转子频率f2的数学表达式为：（），转子电流I2的数学表达式为：( ），转子功率因数cosφ2的数学表达式为：（）。
3、异步电动机定子电路电压平衡方程式为：（），转子电路电压平衡方程式为：（）。
4、异步电动机磁势平衡方程式为：（），转矩平衡方程式为：（）, 功率平衡方程式为：（）。
5、异步电动机过载系数λ的数学表达式为：（），启动转矩倍数k T的数学表达式为：（）。
6、一台三相异步电动机P N=10kW；U N=380V；cosφN=0.8；ηN=0.85；其额定电流I N为：（）A。
7、“理想空载”时，异步电动机的转差率等于（），电磁转矩等于（）。
8、三相8极50Hz异步电动机，气隙旋转磁场的转速为（）r/min。
9、三相8极50Hz异步电动机，起动瞬时转子电量的频率为（）Hz。
10、三相8极50Hz异步电动机，运行转速为690 r/min，此时转子电量的频率为（）Hz。
四、计算题（本题20分,要求计算结果保留小数点后两位有效数字）
某三相异步电动机额定数据为：P N=7.50kW，U N=380V，I N=15.85A, f N=50Hz，n N=1440r/min，cosφN=0.82，λ=2.40。
求：电动机的额定效率ηN，额定转矩T N，磁极对数p和额定转差率s N，最大转矩T max，并以实用公式估算电动机的临界转差率s m和起动转矩T st。
