金泛斯标识解说：煤矿安全标识牌、煤矿标识牌
煤矿安全标识

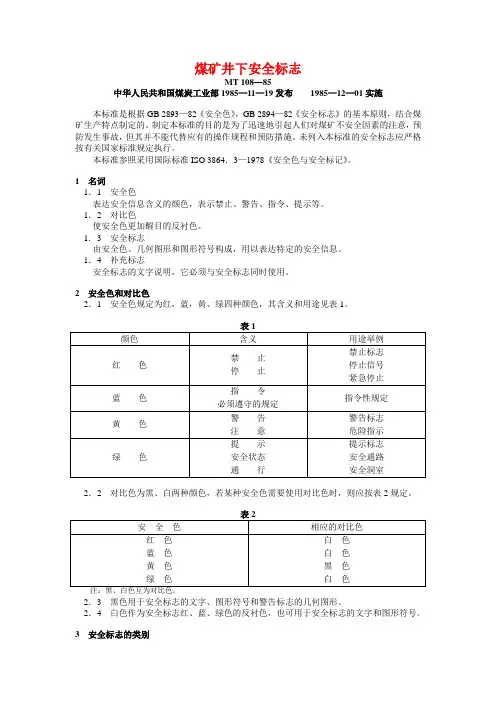

煤矿井下安全标志MT 108—85中华人民共和国煤炭工业部1985—11—19发布1985—12—01实施本标准是根据GB 2893—82《安全色》，GB 2894—82《安全标志》的基本原则，结合煤矿生产特点制定的。
制定本标准的目的是为了迅速地引起人们对煤矿不安全因素的注意，预防发生事故，但其并不能代替应有的操作规程和预防措施。
未列入本标准的安全标志应严格按有关国家标准规定执行。
本标准参照采用国际标准ISO 3864．3—1978《安全色与安全标记》。
1 名词1．1 安全色表达安全信息含义的颜色，表示禁止、警告、指令、提示等。
1．2 对比色使安全色更加醒目的反衬色。
1．3 安全标志由安全色、几何图形和图形符号构成，用以表达特定的安全信息。
1．4 补充标志安全标志的文字说明，它必须与安全标志同时使用。
2 安全色和对比色2．1 安全色规定为红，蓝，黄、绿四种颜色，其含义和用途见表1。
2．2 对比色为黑、白两种颜色，若某种安全色需要使用对比色时，则应按表2规定。
2．3 黑色用于安全标志的文字、图形符号和警告标志的几何图形。
2．4 白色作为安全标志红、蓝、绿色的反衬色，也可用于安全标志的文字和图形符号。
3 安全标志的类别安全标志分为禁止标志，警告标志，指令标志，提示标志、识别标志五类。
3．1 禁止标志3．1．1 含义是不准或制止人们的某种行动。
3．1．2 几何图形为带斜杠的圆环，如图1所示。
图1禁止标志3．1．3 图1中的参数如下：外径d1＝0．025L；内径d2＝0．800d1；斜杠宽c＝0．080d1；斜杠与水平线的夹角a=45°；L为观察距离。
3．1．4 图1中各部位的颜色如下：圆环和斜杠为红色，图形符号为黑色，背景为白色。
3．1．5 禁止标志数目13个，其图象及设置地点见图1—1～图1—13及表3。
表3 禁止标志图象设置地点颜色图1—1 井口、变电所，矿灯房、材料场、绞车房，仓库，扇风机房和抽瓦斯泵房等处(选用国际标准、国家标准)圆环和斜杠用红色，图形符号用黑色，背景用白色，外边框用白色，补充标志为红地白字图1—2 井口和扇风机房附近20米处(禁止一切明火，如火焊、电焊、喷灯，炉火等)同图1—1图1-3 地面井口处(禁带一切火种，如火柴，打火机，手电筒等) (选用国家标准)同图1-1图1-4 冒顶危险区附近，放炮地段警戒线处，不兼作行人的绞车道、材料道及禁止行人的通道口同图1-1图1—5 变电室、绞车房、水泵房，机车库，火药库，消防火仓库等洞室，盲巷、封闭的火区和瓦斯钻场等场所同图1—1图1—6皮带等运输设备同图1—1图1—7 禁止坐人的皮带运输机附近适当地点(每间隔50米设一个)同图1—1图1—8 运输大巷交叉口、乘车场和扒车事故多发地点等场所同图1—1图1—9巷道变窄处、风门附近同图1—1图1—10设在运人井口附近同图1—1图1—11 设在敷有电缆，信号线的斜巷内或挂在电缆上同图1—1图1—12 设在井下变电室或采掘工作面设有电源开关处，停止送电时用同图1—1图1—13 设在临时需要禁止的地点，如放炮，关闭风门，禁止行车和行人等。
矿山标识牌
矿山机构设置图、标志图建议
警示标志图
编号标志名称设置地点备注
1 注意安全提醒人们注意安全的地方
2 当心触电
有触电危险部位
3 当心滑坡有片帮、滑坡危险
地段
4 当心交叉道口巷道交叉处
5 当心弯道弯道处参考文本
指令标志图
编号标志名称设置地点备注
1 必须戴矿工帽人员出入井口、更衣房、矿灯房等醒
目地方
2 必须穿戴绝缘
保护用品
设在高压电器设
备室内
3 必须系好
安全带
建井施工处、高空
作业、井筒检修
地点
4
必须戴
防尘口罩
打眼施工、炮烟区
5 鸣笛
机车通过巷道交叉处、道叉口和弯道前20～30 m鸣
笛处
指示标志牌
编号标志名称设置地点备注1 放炮警戒线放炮警戒线处
2 危险区井下火灾、瓦斯、水患-等危险区
附近
3 前方慢行风门、交叉道口、弯道、车场、翻罐等须减速慢行
地点
4 进入矿区
注意安全
放置到矿区
出入口
矿区安全生产宣传牌
安全第一预防为主（大小见图；）
宣传管理制度
写真过厚层铝板0.8m x 1.2m (公司名称可改)
写真过KT板，装包边条；1m x 0.7m (公司名称可改)。
煤矿警示标志示意图
作业岗位可能对人体产生危害，请注意防护，确保健康粉尘（dust）健康危害理化特性粉尘能通过呼吸、吞咽、皮肤、眼睛或直接接触进入人体，其中呼吸系统为主要途径。
长期接触或吸人高浓度的生产性粉尘，可引起尘肺、呼吸系统及皮肤肿瘤和局部刺激作用引发的病变等病症。
粉尘（dust）是指悬浮在空气中的固体微粒。
在一定的温度、湿度和密度下，可能会造成爆炸。
注意防尘应急处理定期体检，早期诊断，早期治疗。
发现身体状况异常时要及时去医院检查治疗。
防护措施采取湿式作业、密闭尘源、通风除尘，对除尘设施定期维护和检修，确保除尘设施运转正常，加强个体防护，接触粉尘从业人员应穿戴工作服、工作帽，减少身体暴露部位，根据粉尘性质，佩戴多种防尘口罩，以防止粉尘从呼吸道进入，造成危害。
火警：119 急救：120安全生产举报电话：12350作业岗位可能对人体产生危害，请注意防护，确保健康高温作业（work in hot environment）健康危害职业接触限值作业人员长期处在高温环境下除了会引起职业中暑外，还将导致人体体温调节、水盐代谢、循环、泌尿、消化系统等生理功能的改变。
高温可导致急性热致疾病（如刺热、痱子和中暑）和慢性热致疾病（慢性热衰竭、高血压、心肌损害、消化系统疾病、皮肤疾病、热带性嗜睡、肾结石、缺水性热衰竭等）。
接触时间率100%，体力劳动强度为IV级，WBGT指数限值为25℃；劳动强度分级每下降一级，WBGT指数限值增加1℃～2℃；接触时间率每减少25％，WBGT限值指数增加1℃～2℃。
注意高温应急处理应使患者迅速离开高温作业环境，到通风良好的阴凉处安静休息，给予含盐清凉饮料，必要时给予葡萄糖生理盐水静脉滴注。
防护措施供给饮料和补充营养；个人防护，高温工人的工作服，应以耐热、导热系数小而透气性能好的织物制成。
加强医疗预防工作，对高温作业工人应进行就业前和入署前体格检查。
大型厂矿可专门设立具空气调节系统的工人休息公寓，保证高温作业工人在夏季有充分的睡眠与休息。

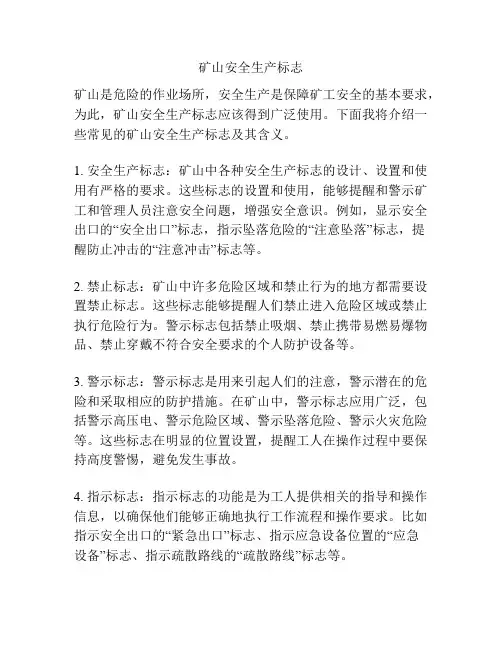

矿山安全生产标志
矿山安全生产标志矿山是危险的作业场所，安全生产是保障矿工安全的基本要求，为此，矿山安全生产标志应该得到广泛使用。
下面我将介绍一些常见的矿山安全生产标志及其含义。
1. 安全生产标志：矿山中各种安全生产标志的设计、设置和使用有严格的要求。
这些标志的设置和使用，能够提醒和警示矿工和管理人员注意安全问题，增强安全意识。
例如，显示安全出口的“安全出口”标志，指示坠落危险的“注意坠落”标志，提醒防止冲击的“注意冲击”标志等。
2. 禁止标志：矿山中许多危险区域和禁止行为的地方都需要设置禁止标志。
这些标志能够提醒人们禁止进入危险区域或禁止执行危险行为。
警示标志包括禁止吸烟、禁止携带易燃易爆物品、禁止穿戴不符合安全要求的个人防护设备等。
3. 警示标志：警示标志是用来引起人们的注意，警示潜在的危险和采取相应的防护措施。
在矿山中，警示标志应用广泛，包括警示高压电、警示危险区域、警示坠落危险、警示火灾危险等。
这些标志在明显的位置设置，提醒工人在操作过程中要保持高度警惕，避免发生事故。
4. 指示标志：指示标志的功能是为工人提供相关的指导和操作信息，以确保他们能够正确地执行工作流程和操作要求。
比如指示安全出口的“紧急出口”标志、指示应急设备位置的“应急设备”标志、指示疏散路线的“疏散路线”标志等。
5. 清晰标志：矿山中有很多需要定期维护和清理的设施和设备。
为了保持道路和通道的通畅，避免阻塞和堆积，需要设置清晰标志，告知工人及时清理和处理。
清晰标志通常使用图形化的设计，如一个垃圾桶图案表示需要清理垃圾。
总之，矿山安全生产标志是保障矿工安全的重要手段之一。
通过设置各种标志，能够提醒和警示矿工注意安全问题，防止事故发生。
矿山管理部门和工人应密切配合，正确使用和维护这些标志，共同营造一个安全、可靠的工作环境。
煤矿安全告示牌
煤矿安全告示牌1. 安全标识安全标识是煤矿安全告示牌的核心组成部分之一。
它们用明确的图案和文字向工人传达与安全相关的信息。
安全标识应该清晰可见，并应遵循相关的标准和规定。
煤矿安全告示牌上的安全标识应包括但不限于以下内容：- 禁止进入某些区域的标识- 警示危险或潜在危险的标识- 紧急出口和逃生通道的标识- 安全设备和应急设备的标识- 工作场所规则和要求的标识2. 安全信息煤矿安全告示牌应该包含重要的安全信息，以便工人和访客了解煤矿工作场所的危险和应急措施。
这些安全信息可能包括：- 不同区域的安全规定和要求- 紧急情况下的应急联系电话- 内部安全责任人的联系信息- 煤矿工作场所的安全政策和程序- 紧急出口和逃生通道的位置和使用方式3. 告示牌位置煤矿安全告示牌应该在工作场所的关键位置放置，以确保工人能够清晰地看到并理解其中的安全信息。
以下是一些推荐的告示牌位置：- 入口处和出口处- 紧急出口和逃生通道的附近- 潜在危险区域的周围- 安全设备和应急设备的附近- 每个工作区域和工作站的附近4. 检查和维护煤矿安全告示牌应定期检查和维护，以确保它们的可读性和有效性。
检查和维护的内容可能包括：- 清洁告示牌，确保没有遮挡或损坏- 检查安全标识的可视性和清晰度- 更新安全信息，如电话号码和联系信息- 对告示牌进行必要的修复和更换煤矿安全告示牌对于确保煤矿工作场所的安全至关重要。
通过正确的安全标识、有效的安全信息和恰当的位置安置，煤矿安全告示牌可以帮助预防事故和保护工人的生命和财产安全。
矿山安全警示牌
责任人：
名 称
车辆伤害
潜
在
斜井提升过程车辆运输
风 挂钩、跑车事故，搭乘矿车
险 或飞车造成人员伤亡事故。
描
井下铲运机，运输车辆
述 等造成的人员伤害。
控
制
加强人员安全教育培训，
措 加大处罚力度。
施
责任人：
精选
名 称
触电
潜
在
电器线路、机车滑触线
风 漏电或操作失误，硐室内电
险 气设备基本保护装置失效，
描 私搭乱接照明电线造成的电
精选
1
安全管理人员公示牌
照片
职 务： 姓 名： 联系方式： 职权范围：
照片
职 务： 姓 名： 联系方式： 分管范围：
照片
职 务： 姓 名： 联系方式： 分管范围：
照片
职 务： 姓 名： 联系方式： 分管范围：
照片
职 务： 姓 名： 联系方式： 分管范围：
照片
职 务： 姓 名： 联系方式： 分管范围：
险 描
引发的火灾事故。
述
控 制 措 施
责任人
设置消防器材；加强 检查、维护，规范电线路 架设，清理易燃物品。
潜
水泵、风机等电动机转
在 动部件引起的绞、碾、碰、
风 割、戳、切等伤害以及工件
险 描
飞出伤人。
述
提升机，钢丝绳对人员
的伤害。
潜
落物、滚石、锤击、砸
在 伤等造成的伤害，包括斜井
风 矿车物体滚落以及机房内的
引起的伤害以及工件飞出伤 人。提升运输过程车辆挂钩、 跑车事故，扒乘矿车或飞车 造成人员伤亡事故。
支护坑木等可燃杂物堆放， 硐室内油脂，空压机高温 等引发的火灾事故。
矿山安全标识标牌大全-概述说明以及解释
矿山安全标识标牌大全-概述说明以及解释1.引言矿山安全标识标牌是指在矿山内为了提醒和警示人们注意安全而设置的标识牌。
这些标识牌主要包括禁止、警告、指示、提醒等种类，通过直观的图案、文字等信息传达安全提示，以保障矿山内人员和设备的安全。
在矿山作业中，正确使用和遵守这些安全标识标牌可以有效降低事故发生的几率，保障工作人员的生命财产安全。
因此，矿山安全标识标牌的重要性不言而喻，是矿山安全管理的重要组成部分。
章1.1 概述部分的内容1.2 文章结构本文主要分为引言、正文和结论三部分。
在引言部分，将对矿山安全标识标牌进行概述，介绍文章的结构和目的。
正文部分将分为三个小节，分别讨论矿山安全标识标牌的重要性、常见的种类以及设计和布置原则。
最后在结论部分，将总结矿山安全标识标牌的作用，强调正确使用的重要性，并展望未来的发展方向。
通过以上结构，读者可以全面了解矿山安全标识标牌的相关知识，从而更好地使用和管理矿山安全标识标牌。
3. 目的本文的目的在于全面介绍矿山安全标识标牌的种类、设计原则以及重要性，旨在帮助矿山从业人员和管理者更好地了解和使用矿山安全标识标牌，提高矿山安全管理水平，减少事故发生的可能性。
同时，通过对矿山安全标识标牌的作用和未来发展方向的探讨，促进矿山安全标识标牌的规范化和标准化应用，确保矿山生产过程安全可靠，保障人员生命财产安全。
牌的发展方向":{}}}}请编写文章1.3 目的部分的内容2.正文2.1 矿山安全标识标牌的重要性矿山是一个高风险的工作场所，工作人员需要面对各种潜在的安全风险，如坍塌、火灾、毒气泄露等。
因此，在矿山工作中，安全标识标牌的作用不可忽视。
首先，矿山安全标识标牌可以提醒工作人员注意潜在的危险区域。
通过在危险区域设置标识标牌，能够有效地提醒工作人员注意安全，减少事故的发生率。
其次，矿山安全标识标牌还可以标明紧急出口和安全设备的位置。
在紧急情况下，工作人员能够迅速找到逃生通道和安全设备，从而及时脱离险境，保护自己的生命安全。
煤矿安全标识介绍课件
煤矿安全标识介绍
29
设置规范
9 综连采面标识
煤矿安全标识介绍
30
设置规范
9 综连采面标识
煤矿安全标识介绍
31
设置规范
9 综连采面标识
煤矿安全标识介绍
32
敬请指导
煤矿安全标识介绍
33
煤矿安全标识介绍
18
设置规范
5 路标、名牌
基本尺寸：应根据最大观察距离确定。
煤矿安全标识介绍
19
设置规范
5 路标、名牌
种类及设置地点。
煤矿安全标识介绍
20
设置规范
6 工业管路、电缆标识设置规范
煤矿安全标识介绍
21
设置规范
6 工业管路、电缆标识设置规范
煤矿安全标识介绍
22
设置规范
6 工业管路、电缆标识设置规范
煤矿安全标识介绍
15
设置规范
4 提示标志
基本尺寸：应根据最大观察距离确定。
煤矿安全标识介绍
16
设置规范
4 提示标志
种类及设置地点。
煤矿安全标识介绍
17
设置规范
5 路标、名牌
含义：告诉人们目标方向、地点的标志。 形式：基本形状为长方形，底色为蓝色，白色边框。内为文字或图形 和文字的组合，图形和文字的着色为白色。 图样：（见下图）。
煤矿安全标识介绍
9
设置规范
2 警告标志
基本尺寸：应根据最大观察距离确定。
最大观察距离 m 标志尺寸 mm
10
15
三角形边长a 黑边宽度b 黑边圆角半径R 黄边宽度e
340
510
30
30
17
26
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
金泛斯标识解说：煤矿安全标识牌|煤矿标识牌
井下牌板吊挂标准
牌板管理要求
1、以上牌板由技术科按标准统一设计、制作和发放。
2、正在施工巷道内的技术参数牌板、巷道标志牌板、避灾路线牌板和巷道距离牌板由施工单位负责吊挂，管理，当巷道施工完毕后，交付于技术科矿压组管理；若变更施工单位时，由技术科负责向下一施工单位移交。
3、主要大巷的巷道标志牌板、避灾路线牌板和巷道距离牌板，由运输队区负责吊挂和管理，主要轨道巷以及主要皮带巷由工区负责队组吊挂和管理。
4、牌板要严格按照要求吊挂，不得出现字迹不清，内容不实，日期不符，不得出现缺失，损坏等现象。
随着人们对安全意识的加强，处处都以人身安全为首，所以建筑工地安全标志牌广泛应用在各个施工场所中，使用安全标志牌对于安全施工具有很重要的影响作用，为什么这样说呢？使用安全标志牌的意义在哪里呢？
更多详情敬请持续关注本站信息，我们将继续为您带来更多相关产品知识。
标志牌按形态分类可以分为以下几种
1、横式：整个比例横向比较长。
一般整面都被利用为标志标牌。
一般在小店铺和大建筑的墙面上都可以看到。
2、竖式：整个比例竖向比较长。
一般整面都被利用为标志标牌。
3、突形：在建筑物的墙面上突出，除了背面以外的整面或有两侧墙面的情况下，两侧都被利用为广告载体的标识标牌。
例如三面翻标识牌。
4、地柱形：标记在地面的某些固定构造上的横形、竖形、立体形的标识标牌
5、屋顶式：指在某建筑物的屋顶上设置一些固定构造物，并在上面挂着或贴着的板形活立方形或幻性的标识标牌。
