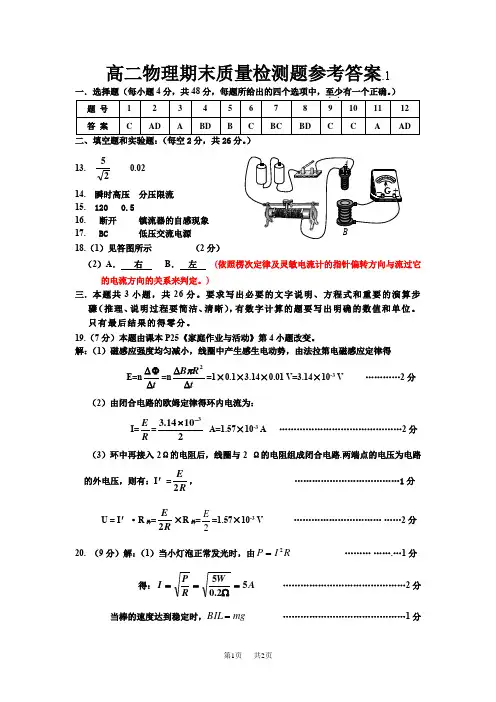

沪科版高二物理期末试卷及答案
高二物理期末质量检测题参考答案.1一．选择题（每小题4分，共48分，每题所给出的四个选项中，至少．．有一个正确。
） 题 号 1 2 3 4 5 6 7 8 9 10 11 12 答 案CADABDBCBCBDCCAAD二、填空题和实验题：（每空2分，共26分。
） 13.25 0.0214. 瞬时高压 分压限流 15. 120 0.516. 断开 镇流器的自感现象 17. BC 低压交流电源 18.（1）见答图所示 （2分）（2）A ． 右 B ． 左 (依照楞次定律及灵敏电流计的指针偏转方向与流过它的电流方向的关系来判定。
)三．本题共3小题，共26分。
要求写出必要的文字说明、方程式和重要的演算步骤（推理、说明过程要简洁、清晰），有数字计算的题要写出明确的数值和单位。
只有最后结果的得零分。
19.（7分）本题由课本P25《家庭作业与活动》第4小题改变。
解：（1）磁感应强度均匀减小，线圈中产生感生电动势，由法拉第电磁感应定律得E=n t∆∆Φ=n t R B ∆∆2π=1×0.1×3.14×0.01 V=3.14×10-3 V …………2分（2）由闭合电路的欧姆定律得环内电流为：I=RE =21014.33-⨯ A=1.57×10-3 A ……………………………………2分（3）环中再接入2Ω的电阻后，线圈与2 Ω的电阻组成闭合电路.两端点的电压为电路的外电压，则有：I ′=RE2， ………………………………1分 U = I ′·R 外=R E 2×R 外=2E=1.57×10-3 V ………………………… ……2分 20. （9分）解：（1）当小灯泡正常发光时，由R I P 2= ……… …….…1分得：A WR PI 52.05=Ω==……………………………………2分 当棒的速度达到稳定时，mg BIL = ……………………………………1分G +－ AB得：T mA NIL mg B 2.05.055.0=⨯==……………….……………2分 (2)由I R BLv E == ……………………………………………………………1分 得：s m mT A BL IR v /105.02.02.05=⨯Ω⨯== ………………………………………2分 21.（10分）解：⑴ 设线路电阻为R ，线路的损失功率为P 损，线路的损失电压为U 损，发电站的输出功率为P ，升压变压器的输出电压为U 。

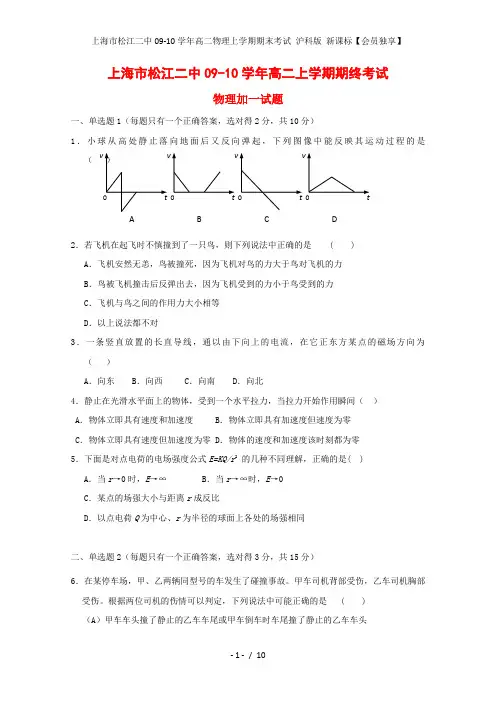

上海市松江二中高二物理上学期期末考试 沪科版 新课标【会员独享】
上海市松江二中09-10学年高二上学期期终考试物理加一试题一、单选题1（每题只有一个正确答案，选对得2分，共10分）1．小球从高处静止落向地面后又反向弹起，下列图像中能反映其运动过程的是 （2．若飞机在起飞时不慎撞到了一只鸟，则下列说法中正确的是 ( ) A ．飞机安然无恙，鸟被撞死，因为飞机对鸟的力大于鸟对飞机的力 B ．鸟被飞机撞击后反弹出去，因为飞机受到的力小于鸟受到的力 C ．飞机与鸟之间的作用力大小相等 D．以上说法都不对3．一条竖直放置的长直导线，通以由下向上的电流，在它正东方某点的磁场方向为 （ ）A ．向东B ．向西C ．向南D ．向北4．静止在光滑水平面上的物体，受到一个水平拉力，当拉力开始作用瞬间（） A ．物体立即具有速度和加速度B ．物体立即具有加速度但速度为零C ．物体立即具有速度但加速度为零D ．物体的速度和加速度该时刻都为零 5．下面是对点电荷的电场强度公式E=KQ/r 2的几种不同理解，正确的是( )A ．当r →0时，E →∞B ．当r →∞时，E →0C ．某点的场强大小与距离r 成反比D ．以点电荷Q 为中心、r 为半径的球面上各处的场强相同二、单选题2（每题只有一个正确答案，选对得3分，共15分）6．在某停车场，甲、乙两辆同型号的车发生了碰撞事故。
甲车司机背部受伤，乙车司机胸部受伤。
根据两位司机的伤情可以判定，下列说法中可能正确的是 ( )（A ）甲车车头撞了静止的乙车车尾或甲车倒车时车尾撞了静止的乙车车头ABCDABC 第8题图（B ）甲车车头撞了静止的乙车车尾或乙车倒车时车尾撞了静止的甲车车头 （C ）乙车车头撞了静止的甲车车尾或甲车倒车时车尾撞了静止的乙车车头 （D ）乙车车头撞了静止的甲车车尾或乙车倒车时车尾撞了静止的甲车车头7.如图所示，电源的电动势和内阻分别为E 、r ，在滑动变阻器的滑片P 由a 向b 移动的过程中，电流表、电压表的示数变化情况为 ( ) A ．电流表的读数一直减小 B ．电流表的读数先减小后增大 C ．电压表的读数一直减小 D ．电压表的读数先减小后增大8．在同一点O 抛出的三个物体，做平抛运动的轨迹如图所示，则三个物体做平抛运动的初速度v A 、v B 、v C 的关系和三个物体做平抛运动的时间t A 、t B 、t C 的关系分别是 （ ）A ．v A >vB >vC ，t A >t B >t C B ．v A =v B =v C ，t A =t B =t C C ．v A <v B <v C ，t A >t B >t CD ．v A >v B >v C ，t A <t B <t C9．如图所示，在一个平面内有6根彼此绝缘的通电导线，其电流强度的大小相同，方向如图。
上海市2023年高二物理上半期期末考试免费试卷完整版
选择题下列物理量及对应的国际单位制符号，正确的是A.电势kgB.磁通量WbC.磁感强度JD.电场强度T【答案】B【解析】A.电势的国际单位符号为V，故A错误。
B. 磁通量的国际单位符号为Wb，故B正确。
C. 磁感强度的国际单位符号为T，故C错误。
D. 电场强度的国际单位符号为V/m，故D错误。
选择题下列关于热现象的说法，正确的是A.气体的温度升高，气体的压强一定增大B.外界对物体做功，物体的内能一定增加C.任何条件下，热量都不会由低温物体传递到高温物体D.任何热机都不可能使燃料释放的热量完全转化为机械能【答案】D【解析】A.只有在体积不变的情况下，温度升高，气体的压强才能增大，故A 错误；B.物体的内能的改变决定于热传递和做功，外界对物体做功，若没有热传递，则物体的内能一定增加，故B错误；C. 热量要从低温物体传到高温物体必须要引起其它变化，故C错误；D. 根据热力学第二定律可知：任何热机都不可能使燃料释放的热量完全转化为机械能，故D正确。
选择题下列关于点电荷的说法正确的是A.不论带电体多大，只要带电体间距离远大于它们的大小，就可看成是点电荷B.只要带电体的体积很小，在任何情况下都可看做点电荷C.体积很大的带电体，任何情况下都不可看做点电荷D.只有球形带电体才能看作点电荷【答案】A【解析】A.由带电体看作点电荷的条件，当带电体的形状对它们间相互作用力的影响可忽略时，这个带电体可看作点电荷，带电体能否看作点电荷是由研究问题的性质决定，与自身大小形状无具体关系的，故A正确；BCD. 由带电体看作点电荷的条件，当带电体的形状对它们间相互作用力的影响可忽略时，这个带电体可看作点电荷，带电体能否看作点电荷是由研究问题的性质决定，与自身大小形状无具体关系的，故BCD错误；选择题下列关于点电荷的说法正确的是A.电荷所受电场力方向就是该点处场强的方向B.电场中某点放入-q时场强与放入q场强反向C.点电荷周围与点电荷距离相等的各点场强都不相同D.放入场中某点的q越大，所受电场力越大，故场强也大【答案】C【解析】A. 电场中某点的场强方向，就是置于该点的正电荷所受电场力的方向，而与置于该点的负电荷所受电场力的方向相反，故A错误。

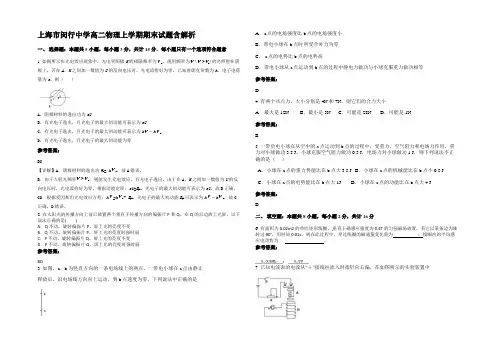

上海市闵行中学高二物理上学期期末试题含解析
上海市闵行中学高二物理上学期期末试题含解析一、选择题：本题共5小题，每小题3分，共计15分．每小题只有一个选项符合题意1. 如图所示在光电效应现象中，光电管阴极K的极限频率为0，现用频率为(0)的光照射在阴极上，若在A、K之间加一数值为U的反向电压时，光电流恰好为零，已知普朗克常数为h，电子电荷量为e，则（）A. 阴极材料的逸出功为eUB. 有光电子逸出，且光电子的最大初动能可表示为eUC. 有光电子逸出，且光电子的最大初动能可表示为h－h0D. 有光电子逸出，且光电子的最大初动能为零参考答案：BC【详解】A．阴极材料的逸出功W0= h0，故A错误。
B．由于入射光频率0，则能发生光电效应，有光电子逸出，由于在A、K之间加一数值为U的反向电压时，光电流恰好为零，根据动能定理：eU=E km，光电子的最大初动能可表示为eU，故B正确。
CD．根据爱因斯坦光电效应方程：h=h0+ E km，光电子的最大初动能E km可表示为h－h0，故C 正确，D错误。
2. 在太阳光的传播方向上前后放置两个垂直于传播方向的偏振片P和Q。
在Q的后边放上光屏，以下说法正确的是()A．Q不动，旋转偏振片P，屏上光的亮度不变B．Q不动，旋转偏振片P，屏上光的亮度时强时弱C．P不动，旋转偏振片Q，屏上光的亮度不变D．P不动，旋转偏振片Q，屏上光的亮度时强时弱参考答案：BD3. 如图，a、b为竖直方向的一条电场线上的两点，一带电小球在a点由静止释放后，沿电场线方向向上运动，到b点速度为零，下列说法中正确的是A．a点的电场强度比b点的电场强度小B．带电小球在b点时所受合外力为零C． a点的电势比b点的电势高D．带电小球从a点运动到b点的过程中静电力做功与小球克服重力做功相等参考答案：D4. 有两个共点力，大小分别是4N和7N，则它们的合力大小A．最大是12N B．最小是3N C．可能是28N D．可能是1N参考答案：B5. 一带负电小球在从空中的a点运动到b点的过程中，受重力、空气阻力和电场力作用，重力对小球做功3.5 J，小球克服空气阻力做功0.5 J，电场力对小球做功1 J，则下列说法不正确的是（）A．小球在a点的重力势能比在b点大3.5 J B．小球在a点的机械能比在b点小0.5 JC．小球在a点的电势能比在b点大1J D．小球在a点的动能比在b点大4 J参考答案：D二、填空题：本题共8小题，每小题2分，共计16分6. 有面积为0.02m2的单匝矩形线圈，垂直于磁感应强度为0.4T的匀强磁场放置，若它以某条边为轴转过90°，用时间0.01s，则在此过程中，穿过线圈的磁通量变化量为；线圈内的平均感应电动势为。

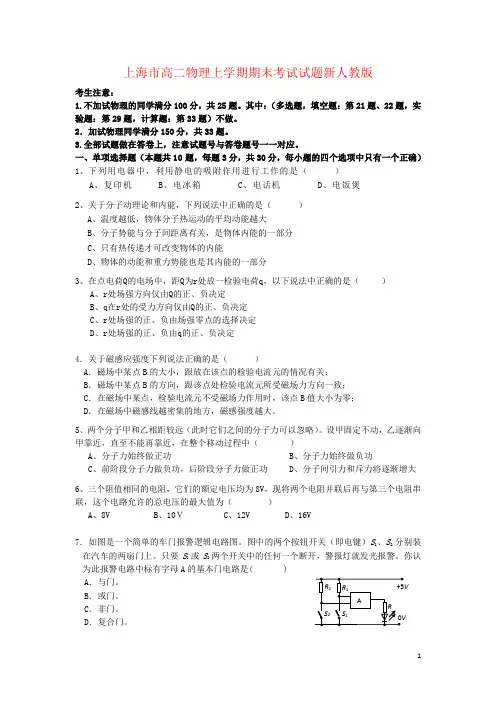

上海市高二物理上学期期末考试试题新人教版
2
（C）粒子一定能通过 N 点 （D）AO 间的电场强度大于 OB 间的电场强度
13、在右上图所示的电路中，电源的电动势为 3.0V，内阻不计，灯 L1、L2、L3 为三个相同规 格的小灯泡，这种小灯泡的伏安特性曲线如右下图所示。当开关闭合后，下列说法中不正确 的是（）（A）灯泡 L1 的电流为灯泡 L2 的电流 2 倍
排气口
B-
B A
A+
（B）灯泡 L1 的电阻为 7.5 （C）灯泡 L2 消耗的电功率为 0.75W （D）灯泡 L3 消耗的电功率为 0.30W
14、在图示电路中，灯 L1、L2 的电阻分别为 R1、R2，变阻器的最大电阻为 R0，若有电流通过，
灯就发光，假设灯的电阻不变，当变阻器的滑片 P 由 a 端向 b 端移动
B、分子势能与分子间距离有关，是物体内能的一部分
C、只有热传递才可改变物体的内能
D、物体的动能和重力势能也是其内能的一部分
3、在点电荷Q的电场中，距Q为r处放一检验电荷q，以下说法中正确的是（ ） A、r处场强方向仅由Q的正、负决定 B、q在r处的受力方向仅由Q的正、负决定 C、r处场强的正、负由场强零点的选择决定 D、r处场强的正、负由q的正、负决定
4．关于磁感应强度下列说法正确的是（
）
A．磁场中某点 B 的大小，跟放在该点的检验电流元的情况有关；
B．磁场中某点 B 的方向，跟该点处检验电流元所受磁场力方向一致；
C．在磁场中某点，检验电流元不受磁场力作用时，该点 B 值大小为零；
D．在磁场中磁感线越密集的地方，磁感强度越大。
5、两个分子甲和乙相距较远（此时它们之间的分子力可以忽略）。设甲固定不动，乙逐渐向
上海市高二物理上学期期末考试试题新人教版
2024年上海市部分重点中学物理高二第一学期期末教学质量检测试题含解析
2024年上海市部分重点中学物理高二第一学期期末教学质量检测试题注意事项：1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。
回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、单项选择题：本题共6小题，每小题4分，共24分。
在每小题给出的四个选项中，只有一项是符合题目要求的。
1、一个阻值为R 的电阻两端加上电压U 后，通过导体截面的电荷量q 与通电时间t 的图象如图所示。
此图线的斜率等于( )A.UB.RC.UR D.R U2、如图所示，A 、B 为平行板电容器的金属板，G 为静电计，开始时开关S 闭合，静电计指针张开一定角度，下列操作可使指针张开角度减小的是( )A.保持开关S 闭合，将R 上的滑片向右移动B.保持开关S 闭合，将A 、B 两极板分开一些C.断开开关S 后，将A 、B 两极板靠近一些D.断开开关S 后，将A 、B 两极板正对面积减小一些3、如图所示，真空中两电荷量为1q ，2q 的点电荷分别位于M 点和N 点，P 为M 、N 连线上的一点，且.MN NP 已知P 点的电场强度为零，则( )A.124q q =B.124q q =-C.122q q =D.122q q =-4、如图，通电导线MN 与单匝矩形线圈abcd 共面，位置靠近ab 且相互绝缘．当MN 中电流突然减小时，线圈所受安培力的合力方向A.向左B.向右C.垂直纸面向外D.垂直纸面向里5、如图所示的各图中，表示通电直导线在匀强磁场中所受磁场力的情况，其中磁感应强度B 、电流I 、磁场力F 三者之间的方向关系不正确的是( )A. B.C. D.6、一含有理想变压器的电路如图所示，变压器原副线圈匝数比n 1∶n 2＝2∶1，图中电阻R 1、R 2和R 3的阻值分别是4 Ω、2 Ω和3 Ω，U 为有效值恒定的正弦交流电源．当开关S 断开时，理想电流表的示数为I ，当S 闭合时，电流表的示数为( )A.23I B.12I C.32I D.2I二、多项选择题：本题共4小题，每小题5分，共20分。
2022-2023学年上海市上海中学高二上学期期末练习物理试题
2022-2023学年上海市上海中学高二上学期期末练习物理试题1.历史上第一个发现电流周围存在磁场，从而将电现象与磁现象联系起来的科学家是（）A．法拉第B．奥斯特C．麦克斯韦D．赫兹2.下列复合单位中与电压的单位“伏特”等效的是（）A．焦耳/安培B．瓦特/库仑C．特斯拉·米 /秒D．特斯拉·安培·米3.如图，a、b和c三个完全相同的矩形绝缘线框与通电直导线在同一平面内，其中a关于导线左右对称，b和c的右侧平齐。
通过a、b和c三个线框的磁通量分别为、和，则（）A． > > B． = = C． < = D． < <4.下列现象中，属于电磁感应现象的是（）A．磁铁吸引小磁针．B．通电线圈在磁场中发生转动．C．小磁针在通电导线附近发生偏转．D．闭合线圈在磁场中运动而产生电流．5.下列关于磁感应强度的说法，正确的是（）A．把一小段通电导线放在磁场中某处，受到的磁场力F与该导线的长度l、通过的电流I的乘积的比值叫做该处的磁感应强度B．通电导线在某点不受磁场力的作用，则该点的磁感应强度一定为零C．磁场的磁感应强度取决于磁场本身，与通电导线受的磁场力、导线的长度及电流的大小等均无关D．因为B＝，所以磁场中某处磁感应强度的大小与放在该处的导线所受磁场力F的大小成正比，与其长度和电流的乘积IL的大小成反比6.如图，长直导线MN中通有由M向N的电流，要使与它共面放置的闭合导线圈a中产生图示方向的感应电流，应采取的办法是（）A．a不动使MN中电流增大B．a不动使MN中电流减小C．MN中电流不变，使a平行于MN运动D．MN中电流不变，使a向着MN运动7.如图所示，在真空中，水平导线中有恒定电流I通过，导线的正下方有一束电子初速度方向与电流方向相同，则电子可能的运动情况是（）A．沿路径a运动B．沿路径b运动C．沿路径c运动D．沿路径d运动8.在电视机的显像管中，电子束的扫描是用磁偏转技术实现的，其扫描原理如图所示。
高二物理上学期期末测试题(含详细解答)
高二物理上学期期末测试题一、选择题：本题共14小题，每小题4分，共48分．在每个小题给出的四个选项中至少有一个选项符合题目要求，选全的得4分，选对但不全的得2分，选错和不选的得0分．1．如图所示，将两个等量异种点电荷分别固定于A、B两处，AB为两点电荷的连线，MN为AB连线的中垂线，交AB于O点，M、N距两个点电荷较远，以下说法正确的是（ ）A．沿直线由A到B，各点的电场强度先减小后增大B．沿直线由A到B，各点的电势先升高后降低C．沿中垂线由M到O，各点的电场强度先增大后减小D．将一电荷从M点移到O点，电场力做正功，电荷的电势能减少2．如图所示，两根垂直纸面、平行且固定放置的直导线M和N，通有同向等值电流；沿纸面与直导线M、N等距放置的另一根可自由移动的通电导线ab，则通电导线ab在安培力作用下运动的情况是（ ）A．沿纸面逆时针转动B．沿纸面顺时针转动C．a端转向纸外，b端转向纸里D．a端转向纸里，b端转向纸外3．某带电粒子仅在电场力作用下由A点运动到B点，电场线、粒子在A点的初速度及运动轨迹如图所示，可以判定（ ）A．粒子带正电B．A点的电势低于B点的电势C．粒子在A点的加速度大于它在B点的加速度D．粒子在A点的动能小于它在B点的动能4．如图所示，在两个固定的异种点电荷Q1、Q2的连线上有A、B两点．将一个带负电的试探电荷q由A静止释放，它从A点运动到B点的过程中，可能（ ）A．先加速运动再减速运动B．加速度一直增大C．电势能先增大后减小D．在B点电势能比在A点的电势能小5．如图中虚线所示为静电场的等势面1、2、3、4，相邻的等势面之间的电势差相等，其中等势面3的电势为0．一带正电的点电荷在静电力的作用下运动，经过a、b点的动能分别为26eV和5eV．当这一点电荷运动到某一位置，其电势能变为-8eV时，它的动能应为（ ）A．8eV B．13eV C．20eV D．34eV6．带电的平行板电容器与静电计的连接如图所示，要使静电计的指针偏角变小，可采用的方法有（ ）A ．减小两极板间的距离B ．增大两极板间的距离C ．在两板间插入电介质D ．将极板B 向上适当移动7．如图所示的电路中，电源电动势为E 、内电阻为r ．在滑动变阻器R1的滑动触片P 从图示位置向下滑动的过程中（ ）A ．电路中的总电流变大B ．路端电压变大C ．通过电阻R2的电流变小D ．通过滑动变阻器R1的电流变小8．一直流电动机正常工作时两端的电压为U ，通过的电流为I ，电动机线圈的电阻为r ．该电动机正常工作时，下列说法正确的是（ ）A ．电动机消耗的电功率为UIB ．电动机的输出功率为UI-I 2rC ．电动机的发热功率为D ．I 、U 、r 三个量间满足 2U r U I r9．在xoy 坐标系中，将一负检验电荷Q 由y 轴上a 点移至x 轴上b 点，需克服电场力做功W ，若从a 点移至x 轴上c 点，也需克服电场力做功W ，那么此空间存在的静电场可能是（ ）A ．电场强度方向沿y 轴负方向的匀强电场B ．电场强度方向沿x 轴正方向的匀强电场C ．处于第Ⅰ象限某一位置的正点电荷形成的电场D ．处于第Ⅲ象限某一位置的负点电荷形成的电场10．电源和一个水平放置的平行板电容器、三个电阻组成如图所示的电路．当开关S 闭合后，电容器中有一个带电液滴正好处于静止状态．现将开关S 断开，则以下判断正确的是（ ）A ．液滴仍保持静止状态B ．液滴将向上运动C ．电容器上的带电量将减为零D ．电容器上的带电量将增大11．在电磁感应现象中，下列说法正确的是（ ）A ．感应电流的磁场总是跟原来的磁场方向相反B ．闭合线框放在变化的磁场中不一定能产生感应电流C ．闭合线框放在匀强磁场中做切割磁感线运动，一定产生感应电流D ．感应电流的磁场总是阻碍原磁通量的变化12．右图是半径为r 的金属圆盘（电阻不计）在垂直于盘面的匀强磁场中绕O 轴以角速度ω沿逆时针方向匀速转动，电阻R 两端分别接盘心O 和盘缘，则通过电阻的电流强度大小和方向是（ ）A ． 由c 到dB ． 由d 到c 2Br I Rω=2Br I R ω=C ．由c 到d D ．由d 到c 22Br I R ω=22Br I Rω=13．如图所示，在条形磁铁从图示位置绕O1O2轴转动90°的过程中，放在导轨右端附近的金属棒ab 将（ ）A ．向左运动B ．向右运动C ．静止不动D ．因不知道条形磁铁的哪一端为N 极，也不知道条形磁铁是顺时针转动还是逆时针转动，故无法判断14．一个面积S=4×10-2m2、匝数n=100匝的线圈，放在匀强磁场中，磁场方向垂直于线圈平面，磁感应强度B 随时间t 变化的规律如图所示，则下列判断正确的是（ ）A ．在开始的2 s 内穿过线圈的磁通量变化率等于-0.08 Wb/sB ．在开始的2 s 内穿过线圈的磁通量的变化量等于零C ．在开始的2 s 内线圈中产生的感应电动势等于0.08 VD ．在第3 s 末线圈中的感应电动势等于零二、实验题：本题共3个小题,满分18分,把答案直接填在题中的相应位置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
上海市某重点高中2011-2012学年度第一学期
高二物理期终答案
（满分100分，90分钟完成，答案一律写在答题纸上；g取10m/s2）
考生注意：
1．全卷共23题，在90分钟内完成。
2．第21、22、23题要求写出必要的文字说明、方程式和重要的演算步骤。
只写出最后答案，而未写出主要演算过程的，不能得分。
有关物理量的数值计算问题，答案中必须明确写出数值和单位。
一、单项选择题（共24分，每小题3分。
每小题只有一个正确选项。
答案写在答题纸上。
)
1、下列物理量中，与检验电荷有关的是（ D ）
A．电场强度E B．电势U C．电势差ΔU D．电场力F
2、根据关系式B=F/IL得出的下列结论中，说法正确的是（ D ）
A．B随I的减小而增大； B．B随L的减小而增大；
C．B随F的增大而增大； D．B与I、L、F的变化无关。
3、下面关于电势和电势能的说法正确的是（ D ）
A．电荷在电场中电势越高的地方，具有的电势能也一定越大；
B．在负的点电荷的电场中的任一点，正电荷的电势能大于负电荷的电势能；
C．电势降低的方向，一定就是场强方向；
D．电势能是电场和电荷共同决定的。
4、下列说法正确的是（ B ）
A．磁感线从磁体的N极出发，终止于磁体的S极；
B．磁感线可以表示磁场的方向和强弱；
C．条形磁铁周围的磁场演示实验中看到的细小铁屑排列的图案即为磁感线；
D．磁感线是库仑为形象描述磁场而引入的假想曲线。
5、如图所示，在正六边形的a、c两个顶点上各放一带正电的点
电荷，电量的大小都是q1，在b、d两个顶点上，各放一带负电的
点电荷，电量的大小都是q2，q1＞q2，已知六边形中心O点处的
场强可用图中的四条有向线段中的一条来表示，它是哪一条？
（ B ）
A．E1 B．E2 C．E3 D．E4
6、如图所示，一长为L的绝缘杆两端分别带有等量异种电荷，电量的绝对值为Q，处在场强为E的匀强电场中，杆与电场线夹角α=60°，若使杆沿顺时针方向转过60°(以杆上某一点为圆心转动)，则下列叙述中正确的是( B )
A．电场力不做功，两电荷电势能不变
B．电场力做的总功为QEL/2，两电荷的电势能减少
C．电场力做的总功为-QEL/2，两电荷的电势能增加
D．电场力做总功的大小跟转轴位置有关
7、如图所示，a、b、c是匀强电场中三个点，各点电势依次为10 V、2 V、6 V；三点在同一平面上．下列各图中，电场强度的方向表示可能对的是（ D ）
8、如图所示，原来静止的圆形线圈通过逆时针方向的电流，在其直
径ab上靠近b点有一长直导线垂直于圆形线圈平面被固定。
今在长
直导线中通以图示方向的电流时，在磁场力的作用下，圆形线圈将
（ D ）
A．向左平动 B．向右平动
C．仍然静止 D．绕ab轴转动
二、多项选择题(共16分，每小题4分。
每小题有二个或三个正确选项。
全选对的，得5分；选对但不全的，得2分；有选错或不答的，得0分。
答案写在答题纸上。
)
9、磁感应强度的单位Wb／m2，和下面哪一个单位相同（ ACD ）
A．N／(A·m) B．N／c·m C．J·s／c·m2D．kg／(A·s2)
10、如图所示，a、b、c、d是某电场中的四个等势面，它们是互相平行
的平面，并且间距相等，下列判断中正确的是( ACD )
A．该电场一定是匀强电场
B．如果U a＞U b，则电场强度E a＞E b
C．这四个等势面的电势一定满足U a－U b=U b－U c=U c－U d
D．如果U a＜U b，则电场方向垂直于等势面由b指向a
11、如图所示，边长L的闭合金属框通以电流I，处在一未知磁场中，金属
框所受安培力（ BD ）
A．一定为0 B．处于匀强磁场中一定为0
C．一定不为0 D．处于条形磁铁外部磁场中可能为0
12、如图所示，在点电荷Q形成的电场中，已知a、b两点在同一等势面
上，c、d两点在同一等势面上。
甲、乙两个带电粒子的运动轨迹分别为
acb和adb曲线，两个粒子经过a点时具有相同的动能，由此可以判断
（ BD ）
A．甲乙两粒子带同号电荷
B．甲粒子在c点时的动能大于粒子在d点时的动能
C．甲粒子在c点时与乙粒子在d点时具有相同的动能
D．两粒子经过b点时具有相同的动能
三、填空题(共20分，每小题4分。
答案写在答题纸指定横线位置上。
)
13、如图所示，点电荷q1、q2、q3固定在一直线上，q2
与q1的距离是q2与q3的距离的2倍，若每个电荷所受
库仑力的合力均为零，则可知q1和q3的电性必相
同（填“相同”或“不同”），电量之比q1：q2：q3= 36：4：9 。
14、如图所示，同一平面内有两根互相平行的长直导线1和2，通有大小相
等、方向相反的电流，a、b两点与两导线共面，a点在两导线的中间与两导
线的距离均为r，b点在导线2右侧，与导线2的距离也为r．现测得a点磁
感应强度的大小为B，则去掉导线1后，b点的磁感应强度大小为，方
向。
答案： B/2；垂直纸面向外
15、如图所示，在水平向右的匀强电场中，一根长为L的丝
线上端固定，下端系一质量为m的带电小球.当小球静止时，
丝线与竖直方向的夹角为37°,小球带电.现施力将小
球从静止的位置拉回至最低点处，则外力至少需做的功为
________.
答案：正，mgL/4；
16、有一带电量-3×10-6C的检验电荷，从匀强电场中的A点移到B点，电荷克服电场力做了6×10-4J的功。
把它从B点移到C点，电场力做功9×10-4J。
则A、B、C三点中电势最高的是 C 点， A点与C点间电势差为 100 V。
17、如图所示，一根均匀直导线OA重10N，长0.5m，悬于磁感强度为
1T的水平匀强磁场里，可绕O点在竖直平面内自由转动。
则当在导线中
通以 AO （填“OA”或“AO”）方向，大小为 10 A的电流时，
直导线静止在与竖直方向成30°角的位置。
四、实验题(共16分。
答案写在答题纸指定横线位置上。
)
18、（1）(单选题，4分)在用DIS描绘电场等势线的实验中，安装实验装置时，正确的做法是（ B ）
(A) 在一块平整木板上从下往上依次铺放导电纸、白纸、复写纸．
(B) 导电纸有导电物质的一面应该向上．
(C) 连接电源正负极的电极a、b必须与导电物质保持绝缘．
(D) 连接电极a、b的电源电压为交流4～6V．
（2）(4分)此实验中，电源通过正负电极a、b在导电物质上产生的稳恒电流分布模拟了由二个等量异种点电荷产生的静电场；用电压传感器探测等势点．
19、(单选题，4分)用传感器测量通电螺线管轴线（x轴）上的磁感应强度，然后绘出B—x 图像，设x＝0处为螺线管轴线的中央，下面最符合实际情况的图是（ B ）
20、（4分）用直流玩具电动机提升砝码来测定其效率的实验中，要测定的物理量有： （用如下选项中的物理量符号来表示）；根据给出的数据，计算该电动机的效率为 %。
选项：①砝码上升的高度H （1.2m ）； ②线的长度L （1.25m ）；
③砝码的重力G （0.75N ）； ④电动机线圈的电阻R （2Ω）；
⑤电动机两端的电压U （1.5V ）； ⑥通过电动机的电流强度I （0.15A ）； ⑦提升砝码所用的时间t （5s ）； ⑧电动机的转速n （20）；
⑨电动机的质量m （40g ）。
答案：页：4
HGUIt ，80
五、计算题(共24分, 每小题8分)
21、如图所示的匀强电场中，有a 、b 、c 三点，ab=5cm ，bc=12cm ，
其中ab 沿电场方向，bc 和电场方向成60°角，一个电荷量为
q =4×10-8C 的正电荷从a 移到b 电场力做功为W 1=1.2×10-7J 求：
（1）匀强电场的场强E ？
（2）a 、c 两点的电势差U ？
答案：（1）60N/C ；（2）6.6V
22、如图所示，在与水平方向成60°角的光滑金属导轨间连一电源，
在相距1m 的平行导轨上放一重力为3N 的金属棒ab ，棒上通过3A 的电
流，磁场方向竖直向上，这时金属棒恰好静止，求：
（1）匀强磁场的磁感强度为多大？
（2）欲使导体棒静止在导轨上，外加的匀强磁场的磁感应强度的最小
值？ 页：4
答案：（1）1.73T ；（2）0.866T
23、如图，质量均为m 的两个小球A 、B 固定在弯成120°
角的绝缘轻杆两端，OA 和OB 的长度均为l ，可绕过O 点且
与纸面垂直的水平轴无摩擦转动，空气阻力不计．设A 球带
正电，B 球带负电，电量均为q ，处在竖直向下的匀强电场
中．开始时，杆OB 与竖直方向的夹角0θ＝60°，由静止释放，摆动到θ＝90°的位置时，系统处于平衡状态，求：(1)匀强电场的场强大小E ； (2)系统由初位置运动到平衡位置，静电力做的功W e 。
答案：(1)力矩平衡E=mg/3q ；(2) (cos30cos60)cos603/6e W qEl qEl mgl =︒-︒+︒=。
