2017-2018学年唐山市丰南区第一学期期末质量检测九年级物理试卷
2017-2018学年丰南区第一学期期末质量检测九年级物理试卷一.选择题（本大题共18个小题；1-15题为单选题，每个小题2分，在每小题给出的四个选项中，只有一个选项符合题意；16.17.18题的四个选项中，至少有两个选项符合题意，全选对的得3分，选对不全的得2分，有错选或不选的不得分。
共39分。
）1.下列描述中最符合实际的是（）A.节能灯正常工作时的电流大约0.1AB.对人体来讲，安全电压只能是36VC.冰箱正常工作时的消耗的功率大约20kWD.空调机正常工作时的电流大约0.5 A2.下列说法正确的是（）A.温度越高的物体，放出的热量一定越多B.在“摩擦生热”的过程中，机械能转化为内能C.燃料燃烧时放出的热量越多，燃料的热值越大D.铁块很难被压缩，是因为铁块中的分子间只存在斥力3.如图所示的实验或事例，不属于．．．用做功方式来改变物体内能的是（）4.下表是一些物质的比热容[J/(kg.。
C)]：根据表中数据，下列判断正确的是（）水 4.2×103铝0.88×103煤油.冰 2.1×103干泥土0.84×103砂石0.92×103铜0.39×103A. 物质的比热容与物质的状态无关B. 100g水的比热容是50g水的比热容的两倍C. 质量相等的铝块和铜块吸收相同的热量，铜块温度变化比较大D. 寒冬季节，放在室外盛有水的水缸会破裂，主要是因为水的比热容较大5.对图2所示的四幅图，下面说法正确的是（）A.两相同验电器a带负电，b不带电，用带绝缘柄的金属棒把a和b连接起来，金属棒中瞬间电流的方向从a 流向bB.舞台灯光设计中需要一盏红灯和绿灯,当红灯逐渐变亮时绿灯逐渐变暗C.两个悬挂着的泡沫小球，发生相互作用时的情况，则两球一定带异种电荷D.把长度相同的导体AB和CD分别接入电路中，来探究电阻的大小与导体的横截面积关系6.如图所示的电路图，开关S接到a时，电压表示数为9V，开关S接到b时，电压表示数为4V，下列说法不．正确．．的是（）A.电源电压为9VB.灯L1两端的电压为4VC.灯L2两端的电压为4VD.灯L1和灯L2的总电压为9V7.如图4所示，电源电压恒为6V。
闭合开关S，灯L1和L2 都能发光，电流表和电压表也都有示数；可是过一会儿，灯L1和L2都不亮了，电流表的指针几乎不动，电压表的示数为6V，则发生故障的原因可能是（）A.L1灯短路B.L2灯短路C.L1灯丝断了D.L2灯丝断了8.已知甲.乙两灯的额定电压均为6V，如图5是甲.乙两灯电流随其两端电压变化的曲线。
现将两灯串联后接在某一电源两端，要使其中一个灯泡正常发光，并保证电路安全。
则电路的工作电流和电源最大电压为（）A.0.5A 12VB.1.5A 12VC.1.5A 8VD.0.5A 8V9.在用伏安法测未知电阻R x时，如果缺少电流表或电压表，可以通过增加一个定值电阻R1和开关来解决，如图6下面的四种方案中不可行．．．的是（）图5A CB Da bA B C D10.如图7所示的电路中，电源电压保持不变，R为定值电阻，当开关闭合时，接在a.b间标有“6V2W”的小灯泡L1恰好正常发光；若保持R不变，将L1换成另一只标有“6V3W”的小灯泡L2，闭合开关后，小灯泡L2工作时消耗的实际功率（）A. 一定大于3WB. 一定等于3WC. 一定小于3WD. 一定等于2W11.图8甲所示是小明的调光灯电路图，他将粗细均匀的电阻丝AB通过滑片P连入电路，小灯泡的额定电压为6V。
闭合开关S后，滑片P从最左端A滑到最右端B 的过程中，小灯泡的I-U关系图象如图8乙所示（电阻丝AB的阻值不随温度变化）。
下面说法中正确的是（）A.滑片P从最左端A滑到最右端B的过程中，电压表示数变大B.小灯泡的最小功率为1.5WC.电路中最大功率是6WD.电阻丝AB的阻值为6Ω12.如图9所示的电路中，电源电压保持不变，开关S闭合后，滑片P向右滑动时（）A.电流表示数变大，电压表示数变小，灯泡变暗B.电流表示数变小，电压表示数变大，灯泡变亮C.灯泡的实际功率减小D.灯泡的实际功率增大13.甲.乙两个电阻上的电流随其两端电压变化情况如图10所示。
把它们并联在电路中，当甲消耗的电功率为1W 时，乙消耗的电功率是（）A. 1WB. 0.4WC. 1.6WD. 0.8W14.如图11所示是某同学设计的家庭电路，电灯开关已断开。
下列说法正确的是（）A.灯泡和两孔插座是串联的B.试电笔接触M点，氖管不发光C.开关和三孔插座的连接都是错误的D.试电笔插入两孔插座的左孔，氛管发光15.如图12是实验室电流表内部结构图，处在磁场中的线圈有电流通过时，线圈会带动指针一起偏转。
线圈中电流越大，指针偏转角度越大，关于该现象，下列说法中正确的是（）A.该装置利用了电磁感应原理B.线圈中有电流通过时，把电能全部转化为内能C.改变线圈中的电流方向，其转动方向不会改变D.线圈中的电流越大，其所受磁场力越大16.如图13所示电路中，A.B.C三烧瓶中分别装有等质量的水或煤油，瓶内电阻丝电阻的大小关系为R A＞R B=R C，瓶中均插有同型号温度计。
则以下说法中不正确．．．的是（）图12图11图10图8A.闭合S3，断开S1.S2，可用于探究电热与电阻的关系B.闭合S3，断开S1.S2，可用于比较不同液体的比热容C.闭合S1.S2.S3，可用于探究电功与电流的关系D.闭合S2，断开S1.S3，可用于探究电热与电阻的关系17.如图14所示，电源电压不变。
下列说法正确的是（）A.只闭合S1，将P向左移动一段距离，电压表示数的变化量与电流表示数的变化量的比值不变B.只闭合S1，将P向左移动，R1消耗的功率增加C.开关都闭合，将P向左移动，电压表示数不变，电流表示数变小D.开关都闭合，将P向左移动，L消耗的功率不变，R2消耗的功率变小18.如图15所示，甲.乙.丙.丁四个实验装置。
下列说法正确的是（）A.甲图是简单电动机装置示意图B.乙图中流过自制电磁铁的电流越大磁性越强C.丙图中闭合开关后导线ab运动是电能转化为机械能D.丁图电流的磁效应现象是法拉第发现的二.填空题（本大题共8个小题；每空1分，共22分。
请将正确答案填写在题中的横线上）19.如图16示是核电站工作情况的方框图，请在空白方框内填写装置的种类并回答问题上。
（1）核能是能源。
（选填“可再生”或“不可再生”）。
（2）在汽轮机中，将蒸汽的内能转化为轮片的能。
20.天然气燃烧时将________能转化为_______能。
至少需要消耗________m3的天然气才能将质量为20 kg.初温为20℃的水烧开。
[标准大气压.c水=4.2 x 103 J/(kg·℃),q 天然气=3.2 x107J/m3]21.如图17所示，电源电压恒为12V，闭合开关S，当滑动变阻器的阻值为10Ω时，电压表的示数为10V，此时电动机正常工作，则滑动变阻器消耗的功率是W；若电动机内部线圈的电阻为2Ω，则通电5min电流通过电动机内部线圈产生的热量是J。
22.一天小明家中的IC卡电能表上的金额用完了，电能表便切断了电路。
小明的父亲将存有300元的IC卡插入电能表，电路又接通了，此时电能表的示数为小明家所在地每度电的电费是0.6元，300元电费可用电_____KW·h。
防止电能表再次切断电路，小明家应在电能表的示数为前IC卡电能表充值。
23.Wifi是一种可以将个人电脑.手机等终端设备以无线方式互相连接的技术。
常见的连接方式是通过一个无线路由器来实现。
无线路由器是通过波向四周有效范围内的终端传递信息，其传播速度（选填“大于”“等于”“小于”）光速。
24.如图18所示，当闭合开关S1时，灯正常发光；再闭合S2使电炉开始工作，灯变暗了。
对以上现象的分析是：因为电炉的电功率大，使用后导致干路中的变大，导线分压，灯两端实际电压。
25.同学们做实验的装置如图19所示，闭合开关，如果将导体ab水平向右移动，则：图18图17图14 图13（1）导体cd将________（选填“随”或“不随”）之运动起来；（2）实验装置左侧运用的原理和________（选填“电动机”.“发电机”或“扬声器”）相同；（3）实验装置右侧产生的现象在生活中的应用是___________________ (举—个实例)。
26.如图20所示，闭合开关，铁块.弹簧在图中位置静止，电磁铁的上端为________极(选填“N”或“S”) ，小磁针N 极时针旋转（选填“顺”或“逆”）；当滑动变阻器的滑片向右移动时，弹簧的长度将________ (选填“变大”.“变小”或“不变”) 。
并在图上标出一端磁感线的方向。
三.实验探究题（本大题共有四个小题,每空1分，共26分）27.带有开关指示灯和多个插座的接线板如图21所示,利用台灯探究插线板上的指示灯和用电器之间的连接方式。
操作方法：________________________________________________ __实验现象：①若闭合插线板开关再闭合台灯开关，台灯发光：_________________。
②若断开插线板开关再闭合台灯开关，台灯发光：_________________。
实验中利用的物理知识：串联电路电流只有一条路径，各用电器之间____________,并联电路反之。
28.为了探究“影响电磁铁磁性强弱的因素”，小新用铁钉制成简易磁铁甲.乙，并设计了如图22所示的电路。
（1）此时电压表的示数为3V，滑动变阻器接入电路的阻值是15Ω，闭合开关S后此时电流表的示数为_______A。
（2）把甲乙两个电磁铁串联，目的是使通过它们的电流____________，实验中是观察通过吸引大头针的______________来比较电磁铁磁性的强弱。
（3）根据图示的情景可知，电磁铁_______（填“甲”或“乙”）的磁性较强，说明电流一定时，线圈匝数______________，电磁铁磁性越强；实验发现被电磁铁吸引的大头针下端是分散的，其原因是大头针被磁化后_______________________。
（4）此实验探究运用法。
在你所学过的知识中哪个实验还运用了此探究方法，写出实验名称。
29.某小组同学用图23甲的电路图探究欧姆定律，实验中他们所用的定值电阻分别是5Ω.10Ω.20Ω，电源电压为3V不变。
（1）小华将电路接好后，闭合开关，发现电压表与电流表的示数太大，实验操作中错误之处是。
（2）在探究“导体中的电流跟电阻的关系”时，小华将5Ω的电阻接入电路，调节滑动变阻器，电压表如图乙所示。
后把定值电阻由5Ω换成10Ω，闭合开关后，下一步的操作是：将变阻器的滑片P向___________（填“左”或“右”）移动直至电压表示数为__________V,若要完成整个实验，选择的滑动变阻器的最大阻值至少为___________Ω。

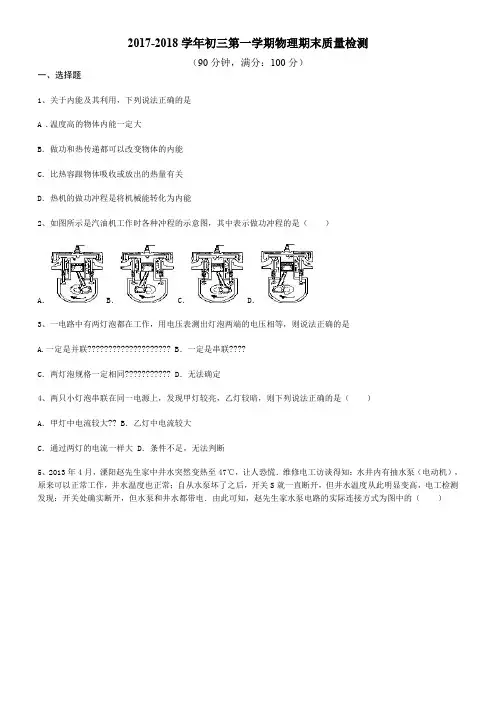

2017-2018学年初三物理期末试卷及答案解析下载
2017-2018学年初三第一学期物理期末质量检测（90分钟，满分：100分）一、选择题1、关于内能及其利用，下列说法正确的是A .温度高的物体内能一定大B．做功和热传递都可以改变物体的内能C．比热容跟物体吸收或放出的热量有关D．热机的做功冲程是将机械能转化为内能2、如图所示是汽油机工作时各种冲程的示意图，其中表示做功冲程的是（）A． B． C． D．3、一电路中有两灯泡都在工作，用电压表测出灯泡两端的电压相等，则说法正确的是A.一定是并联???????????????????? B．一定是串联????C．两灯泡规格一定相同??????????? D．无法确定4、两只小灯泡串联在同一电源上，发现甲灯较亮，乙灯较暗，则下列说法正确的是（）A．甲灯中电流较大?? B．乙灯中电流较大C．通过两灯的电流一样大 D．条件不足，无法判断5、2013年4月，溧阳赵先生家中井水突然变热至47℃，让人恐慌．维修电工访谈得知：水井内有抽水泵（电动机），原来可以正常工作，井水温度也正常；自从水泵坏了之后，开关S就一直断开，但井水温度从此明显变高，电工检测发现：开关处确实断开，但水泵和井水都带电．由此可知，赵先生家水泵电路的实际连接方式为图中的（）A．????? B．??????C．????? D．6、如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动，下列说法正确的是（）A．电流表A1的示数变小，电流变A2的示数变大B．电流表A1的示数和电流表A2的示数同时变大C．电压表的示数变大，电流表A1的示数变小D．电压表的示数不变，电流表A2的示数变小7、?某校物理兴趣小组设计了一个电子身高测量仪．如图的四个电路中，R0是定值电阻，R是滑动变阻器，电源电压不变，滑片会随身高上下平移．能够实现身高越高，电压表或电流表示数越大的电路是8、用同种材料制成两段长度相等，横截面积不同的圆柱形导体，A比B的横截面积大，如图8所示，将它们串联在电路中，通过的电流关系是A．I A＞I B ??????B．I A＜I B ?????C．I A=I B ?????????D．无法确定9、如图所示电路的电源电压保持不变，将滑动变阻器的滑片P从中点移到b端的过程中A.灯泡变暗B.电压表示数变大C.电流表示数变小D.电路总功率变小10、有两只分别标有”6V? 3W“和”9V? 3W“的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列说法正确的是（? ）A．L1和L2正常工作时的电流一样大B．L1和L2串联在一起同时使用时，两灯一样亮C．L1和L2并联在一起同时使用时，两灯消耗的功率一样大D．将L1串联在一个12Ω的电阻，接在电源电压为12V的电路中，L1也能正常发光11、如图所示，电源电压为4.5V，电压表量程为“0～3V”，电流表量程为“0～0.6A”，滑动变阻器规格为“10Ω? 1A”，小灯泡L标有“2.5V????? 1.25W”（灯丝电阻不变）。

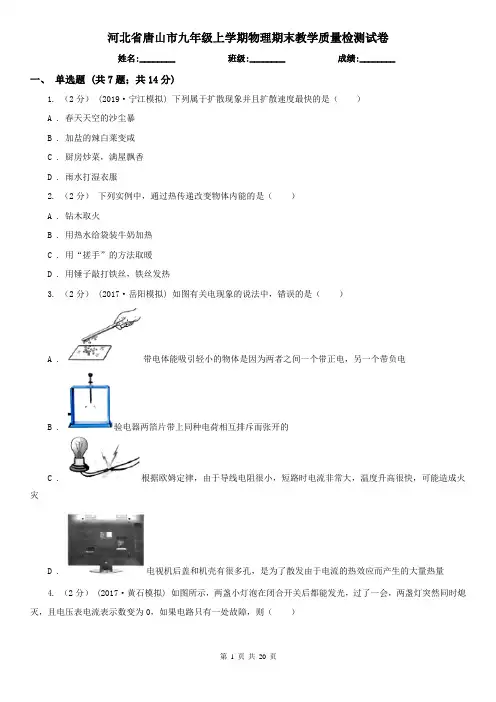

河北省唐山市九年级上学期物理期末教学质量检测试卷
河北省唐山市九年级上学期物理期末教学质量检测试卷姓名:________ 班级:________ 成绩:________一、单选题 (共7题；共14分)1. （2分）(2019·宁江模拟) 下列属于扩散现象并且扩散速度最快的是（）A . 春天天空的沙尘暴B . 加盐的辣白莱变咸C . 厨房炒菜，满屋飘香D . 雨水打湿衣服2. （2分）下列实例中，通过热传递改变物体内能的是（）A . 钻木取火B . 用热水给袋装牛奶加热C . 用“搓手”的方法取暖D . 用锤子敲打铁丝，铁丝发热3. （2分）(2017·岳阳模拟) 如图有关电现象的说法中，错误的是（）A . 带电体能吸引轻小的物体是因为两者之间一个带正电，另一个带负电B . 验电器两箔片带上同种电荷相互排斥而张开的C . 根据欧姆定律，由于导线电阻很小，短路时电流非常大，温度升高很快，可能造成火灾D . 电视机后盖和机壳有很多孔，是为了散发由于电流的热效应而产生的大量热量4. （2分）(2017·黄石模拟) 如图所示，两盏小灯泡在闭合开关后都能发光，过了一会，两盏灯突然同时熄灭，且电压表电流表示数变为0，如果电路只有一处故障，则（）A . 灯L1断路B . 灯L2断路C . 灯L1短路D . 灯L2短路5. （2分）为增强通电螺线管的磁性，可在螺线管内插入（）A . 铁棒B . 碳棒C . 铜棒D . 铝棒6. （2分）关于能源、材料、信息的说法正确的是（）A . 核电站是利用化学能来发电的B . 磁卡和VCD光碟都应用了磁性材料C . 光波、电磁波、超声波都可以在真空中传播D . 无线电广播、卫星电视、移动电话都是靠电磁波传递信息的7. （2分）如图所示是童童设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻。
当闭合开关S，压力F增大时，电流表与电压表示数变化情况是（）A . 电流表、电压表示数都变大B . 电流表、电压表示数都变小C . 电流表示数变大，电压表示数变小D . 电流表示数变小，电压表示数变大二、填空题 (共9题；共11分)8. （1分）(2018·娄底模拟) 原子是由原子核和核外带负电的________构成，原子核是由带正电的________和不带电的________构成。
2017-2018九年级物理上学期期末测试卷(含答案)
2017–2018学年第一学期期末测试卷九年级物理题号 一 二 三 四 五 六 总分 得分一、单项选择题（每小题3分,共21分)1．在实验室用酒精进行实验时，整个实验室很快就闻到了刺鼻的酒精气味，这是一种扩散现象。
以下有关的分析中错误的是( ）A ．扩散现象说明分子间存在着间隙B ．扩散现象说明分子在不停息地做无规则运动C ．温度越高时扩散现象越剧烈D ．扩散现象只发生在气体、液体之间以及密度很小的固体之间。
2. 下列现象中，利用做功使物体内能增加的是 ( ） A 。
铁块放在炉火中被烧红了 B 。
烧开水时，壶盖被水蒸气顶起来C 。
木工用锯锯木条时，锯条发烫D 。
冬天，人们在太阳光下取暖 3。
一杯酒精减少一半后，则 （ ）A ．热值和比热容都不变B ．热值减半、比热容不变C ．热值和比热容都减半D ．热值不变、比热容减半4. 如图1表示小磁针在通电螺线管周围静止时北极的指向，其中正确的是（ ）5．为使驾驶员不忘系好安全带，汽车上设置了“安全带指示灯”．当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关,指示灯发光．如图2所示的哪一个电路可以符合上述要求？（ ）图1图2 学校 班别 姓名 考号密 封 线图36．如图3所示，灯L 1与L 2串联,闭合开关S 后,发现灯L 1比L 2亮，L 1、L 2的电流、电压、电阻、功率分别为I 1和I 2、U 1和U 2、R 1和R 2、P 1和P 2，则有：（ ）A ．I 1＞I 2B ．U 1＜U 2C ．R 1＞R 2D ．P 1＝P 27．光敏电阻的特点是有光照射它时阻值变小．如图4所示，是某小区门口利用光敏电阻设计的行人监控装置,R 1为光敏电阻，R 2为滑动变阻器，A 、B 间接监控装置．则（ )A ．当有人通过通道而遮蔽光线时,A 、B 间电压升高 B ．当有人通过通道而遮蔽光线时，A 、B 间电压减小C ．图中R 2的滑动头向下移动时，通过R 1的电流变大D ．图中R 2的滑动头向上移动时，可提高A 、B 间电压 二、填空题(每空1分，共24分）8．在火力发电站内，燃料的化学能经锅炉、蒸汽轮机和发电机最终转化为_______能．锅炉是将燃料的化学能能转化为内能，蒸汽轮机是将_________能转化为机械能．若锅炉、蒸汽轮机和发电机的效率分别为50％、70％和80%,则火电站的总效率为_______。
2017——2018学年度上学期期末质量检测九年级物理测试题
2017——2018学年度上学期期末质量检测九年级物理模拟试题（二）一、选择题（下列各小题中1—10题为单项选择题，11—12题为多项选择题，每小题共36分。
多项选择题选对但不全得2分，选错得零分。
请将正确答案填入上表栏中）1．关于温度、比热容、热量、内能，以下说法正确的是：A．一块0℃冰的分子不会运动 B．一个物体吸收了热量，它的温度一定会升高C．一个物体温度升高了，它的一定内能增加 D．用水作为汽车发动机散热器的冷却剂，其主要原因是水的比热容较小2．如图所示的四个实验现象中，下列分析错误的是：A．扩散现象说明分子在不停地做无规则的运动B．两个压紧的铅块能吊起钩码，是由于分子间同时存在引力和斥力C．瓶口出现“白雾”说明物体对外做功，本身的内能减小D．瓶塞冲出的能量转化形式与热机做功冲程能量转化相同3．如图所示实验，试管口木塞冲出过程：A．试管口出现的白雾是水蒸气 B．试管口出现白雾说明水蒸气内能增加C．能量转化情况与内燃机压缩冲程相同 D．水蒸气对木塞做功，水蒸气的内能减少4．对于自动电压力锅，当锅内压强过大或温度过高时，发热器都会停止工作，压强过大时开关S过压自动断开，温度过高时开关S过热自动断开。
图中反映了压力锅内部电路的是：5．当温度降低到一定程度时，某些物质的电阻会变为零，这种现象叫超导．常温超导体的应用有着十分诱人的前景．下面的几个电路元件可用超导体制作的是：A．电动机的线圈 B．电阻箱的电阻丝 C．电炉的电热丝 D．白炽灯泡的灯丝6．如图所示电路中，甲、乙两处分别接入电流表或电压表，当S闭合后，为使两灯均能发光，则：A．甲接电压表，乙接电流表 B．甲、乙均接电压表C．甲、乙均接电流表 D．甲接电流表，乙接电压表7．如图所示，六根完全一样的电阻丝，电阻值均为R，依次连接构成一个正六边形，连接处接触良好并形成六个接线柱．任意两个接线柱之间都可以构成一个电阻．现在给你一个电阻值忽略不计的导线，要求你每次将其中的任意两个接线柱短接，在各种情况下，利用上述方法能得到的所有电阻中，最大值和最小值分别是：（不包括零电阻）A． R ， R B． R， R C． R， R D． R， R8．如图所示的电路中，电源两端的电压保持不变，当开关S闭合后，灯L不发光，电压表指针有明显偏转．若电路中只有一处故障，对于此电路可能故障的判断，下列说法中不正确的是：A．灯L短路 B．灯L断路C．滑动变阻器R2断路 D．定值电阻R1断路9．小茜家新购住房刚装修完毕，家中部分照明电路如图所示．验收工程时，小茜闭合了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，她用测电笔分别测试了图中插座的两个孔，发现测电笔都发光．她断开开关S，再次用测电笔测试插座的两个孔，她将观察到：（假设故障只有一处）A．测试两孔时测电笔都发光 B．测试两孔时测电笔都不发光C．只有测试左面的孔时测电笔才发光 D．只有测试右面的孔时测电笔才发光10．下列关于生活用电常识的认识中，符合要求的是：A．发现有人触电时立即用手将触电者拉开 B．使用验电笔时，手指不能碰到笔尖金属体，以免触电C．安装电路时，开关必须接在零线上 D．小王家的空气开关跳了闸，一定是电路中的总功率过大11．如图所示，两个相同的验电器A和B，A带正电，B不带电，用带有绝缘柄的金属棒把A和B连接起来，下列说法正确的是：A．A金属箔张角变小，说明它得到电子 B．B金属箔张角变大，说明两金属箔带上同种电荷C．自由电子从B向A定向移动，形成瞬间电流 D．正电荷从A向B定向移动，形成瞬间电流12．如图是一个油量表的示意图，滑动变阻器规格为“20Ω1A”．闭合开关，当浮球最低时滑片P滑到a端，电流表示数为0.3A，当浮球最高时，滑片P滑到b端，电流表示数为0.5A．下列说法正确的是：A．电阻R1的阻值为30Ω B．电源电压为15VC．在加满油后，1min内电阻R1产生的热量为450J D．电阻R1最小功率为7.5W二、填空题（每空1分，共18分）13．“退热贴”属于物理降温用品，被广泛应用于小儿发热退烧、消夏及高温作业等情况，如图所示，退烧贴中的水分通过（填物态变化名称）吸收体表的热，可以起到降温作用，退热贴在使用过程中还会散发出一股清新的薄荷香味，这种现象叫扩散现象，是由于产生的．14．在做功改变内能的实验中，老师向装有少量水的瓶子内不断打气，使得瓶内的气压增大，水蒸气的内能（填“增加”或“减少”），温度（填“升高”或“降低”）。
2017-2018学年度第一学期期末考九年级物理试题及答案
2017-2018学年度第一学期期末教学质量监测九年级物理试题一、单项选择题（每小题3分，13小题，共39分）1、下列过程中，通过热传递增加物体内能的是（）A．放在热水中的温度计温度升高 B．电炉丝通电发热C．神舟飞船返回进入大气层时表面温度升高 D．反复弯曲铁丝，铁丝会发热2、以下四种现象中，与水的比热容关系不大的是 ( )A．汽车的发动机用循环流动的水来冷却B．夏天往室内洒水可使室内温度降低C．内陆地区的气温变化比沿海地区大D．生活中往往用热水取暖3、如图1所示，对于图片中所描述的物理过程，下列分析中正确的是（）图1A．图甲，厚玻璃内的空气被压缩时，空气的内能减少B．图乙，瓶子内的空气推动塞子跳起时，空气的内能增大C．图丙，试管内的水蒸气推动了塞子冲出时，水蒸气的内能减少D．图丁，汽缸内的气体推动活塞向下运动时，气体的内能增大4、以下有关电阻的观点中，错误．．的是（）A．不同的导体，电阻一般不同B．导体被加热后，电阻一般会随温度升高而增大C．导体的电阻大小决定于导体的材料、长度、横截面积和温度D．一个导体两端的电压越大，电流越大，则它的电阻就越小5、某家庭用电器工作时，用电流表测得通过用电器的电流为1 0 A，则此用电器可能是下列电器中的哪一个（）A.电冰箱B.节能灯C. 电磁炉D.电风扇6、在图2所示的电路图中，能用电压表正确测出灯L1两端电压的是（）图27、下列关于热值和热机效率的描述，正确的是（）A．使燃料燃烧更充分，可以增大热值B．使燃料燃烧更充分，可以提高热机效率C．燃料燃烧释放的热量越大，热值越大D．热值和热机效率都是定值，与外界条件无关8、为了安全，汽车行驶时驾驶员必须系好安全带。
当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光。
符合上述要求的正确电路图是（）图39、如图4所示的电路，闭合开关，发现灯泡不亮，电压表无示数，电流表有示数但未超出量程，则产生这一现象的原因可能是（）图4A．灯泡断路 B．灯泡短路 C．滑动变阻器断路 D．滑动变阻器短路10、在如图5所示的四个电路中，哪个电路中三个电灯是并联的（）图511、如图6所示，为定值电阻，为滑动变阻器，当变阻器的滑片P向右移动时，图中电压表和电流表的示数变化情况及它们示数的比值变化情况为（）图6A．电压表示数不变，电流表示数变小，比值变大B．电压表示数变小，电流表示数变大，比值变小C．电压表示数不变，电流表示数变大，比值变小D．电压表示数变大，电流表示数变小，比值变大12、举重比赛有甲、乙、丙三个裁判，其中丙为主裁判，甲和乙为副裁判。

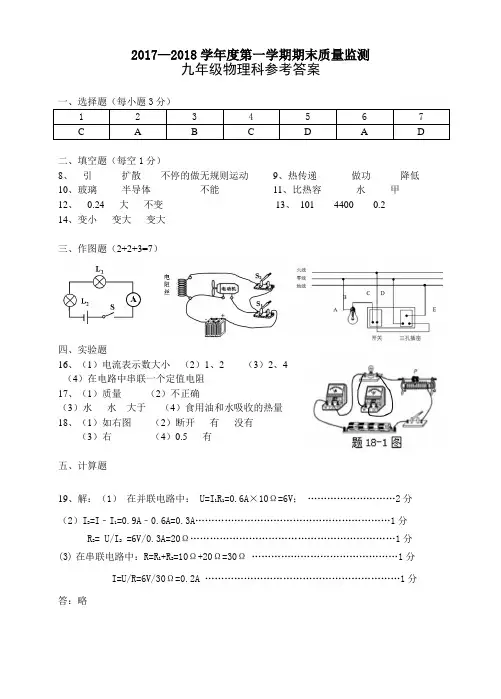

2017—2018学年度第一学期期末质量监测
