恒压恒流源论文

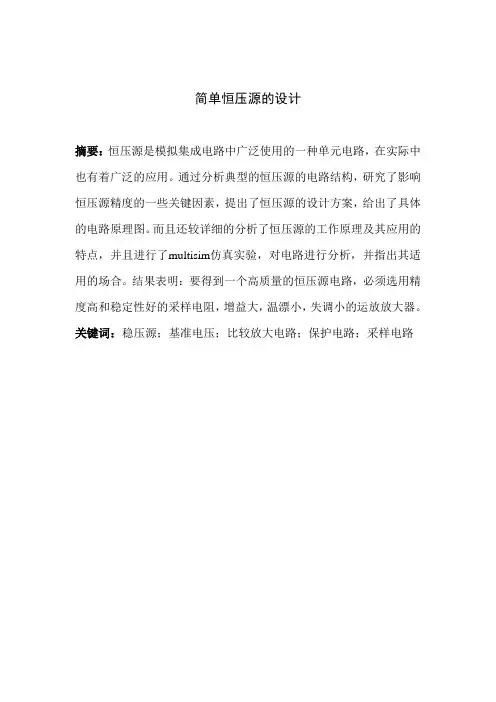

毕业设计(论文)-简单恒压源的设计
简单恒压源的设计摘要：恒压源是模拟集成电路中广泛使用的一种单元电路，在实际中也有着广泛的应用。
通过分析典型的恒压源的电路结构，研究了影响恒压源精度的一些关键因素，提出了恒压源的设计方案，给出了具体的电路原理图。
而且还较详细的分析了恒压源的工作原理及其应用的特点，并且进行了multisim仿真实验，对电路进行分析，并指出其适用的场合。
结果表明：要得到一个高质量的恒压源电路，必须选用精度高和稳定性好的采样电阻，增益大，温漂小，失调小的运放放大器。
关键词：稳压源；基准电压；比较放大电路；保护电路；采样电路Simple Constant Pressure Source DesignLiuLing Department of Physics, BoHai UniversityAbstract:Constant pressure source is an unit circuit, which is used widely in analog integrated circuit, and it's also widely applied in practical. Through analyzing the circuit structure of typical constant pressure source, this paper not only studies the key factors that affect the constant pressure source accuracy, puts forward the design scheme of constant pressure source, but also draws up a specific circuit principle diagram. Furthermore, this paper analyzes the working principle of constant pressure source and its applications in detail, conducts the multisim simulation experiments to analyze the circuit, and points out the possible applications of the constant pressure source. The experiment shows that: To get a high-quality constant-voltage source circuit, it should choose the sampling resistance with high precision and good stability, and the op-amp amplifier with large gain, small temperature drift and small detuning.Key words:voltage source；benchmark voltage；comparative amplifying circuit；protection circuit；sampling circuit目录引言 (1)一、恒压源的分类及发展状况 (2)二、直流稳压电源概述 (3)（一）直流稳压电源的组成 (3)（二）直流稳压电源的主要性能指标 (5)三、几种恒压源的介绍 (6)（一）硅稳压管稳压电路 (6)（二）串联反馈式稳压电路 (9)四、设计方案 (12)（一）基本方案介绍 (12)（二）设计条件及主要参数 (13)（三）电路组成 (14)（四）电路稳压原理分析 (14)结束语 (22)参考文献 (23)简单恒压源的设计引言直流稳压电源是应用比较广泛的电源电路，该电路具有输出电压调节范围宽、元器件选择合适、性能指标高等优点。
可编程恒压恒流源设计
控 制 系统实现 可编程输 出预设 电压 、 电流值 ， 很 大程度 上优化 了电路 ， 从而 降低成 本。符 合设计对 实验室研发
调试 电子 系统供 电的要求 。
１ ． ３ 系统总体结构 系统总体结构主要 电路有八个部分组成 ， 系统 的主
法处理 ， 进行 精确 的控制 。采用可编程控 制输 出优化 了
照恒压电源的特征工作 ， 一种 是恒流状态 ， 按照恒 流电源
电源 由于功率 管工作在高频 开关状 态 ， 纹波效果 不是很
理想 ， 具有对外干扰 。对于研发 和调试 电路来说 ， 电源 的
输 出稳定 ， 噪声小且对 电路 的干扰小是前提 。线 性 电源 与开关 电源的 比较 ， 如表 １ 。
的特征工作 。 在一些研发调试时 ， 研发人员常常需要不同
的 电压或电流来提供 系统电力进行调试 。而恒 压恒流 电
表 １ 线性 电源与开关 电源的比较表
源既具有恒压控制部件 ，又具有恒流控制部件的直流电 源， 因此可以输 出一定范 围内的电压或 电流 ， 从 而能满足 系统研发人员进行更方便开发调试 。
电源是 电子设备组成 中不可缺少的部分 ，它 的稳定
性 直接关 系到电子设备是否能正常安全可 靠的工作 以及 设 备的使用寿命。直流电源是电源之中比较 常用一种 ， 它 分为开关 型和线性型 ，区别 在于它们的功率器件 工作方 式 。而直流电源又有两种工作状态 ， 一种是 恒压状态 ， 按
差值 电压加 以放大 ， 以此来 控制调整管 的集极与射极 间
作者简 介： 林万荣（ １ ９ ７ ６ 一 ） ， 男， 福 建仙游人 ， 福建省湄洲湾职业技 术学校讲 师， 研 究方向 ： 电子 电气工程。
一种基于自举电路的可调恒压恒流源设计
Ｄ ｅ ｓ ｉ ｇ ｎ ｏ ｆ ａ ｎ ａ ｄ ｊ ｕ ｓ ｔ ａ ｂ ｌ ｅ ｃ ｏ ｎ ｓ ｔ ａ ｎ ｔ ｖ ｏ ｌ ｔ ａ ｇ ｅ ａ ｎ ｄ ｃ ｕ ｒ ｒ ｅ ｎ ｔ ｓ ｏ ｕ ｒ ｃ ｅ ｂ ａ ｓ ｅ ｄ ｏ ｎ
ｔ ｈ ｅ ｂ ｏ ｏ ｔ ｓ ｔ ｒ ａ ｐ ｃ ｉ ｒ ｃ ｕ ｉ ｔ 压恒 流源设计
陈盼辉 ， 郭立峰 ， 金传喜
（ １ ．海军工程 大学核 能科 学与工程 系， 武汉 ， ４ ３ ０ ０ ３ ３ ）
摘要 ： 介绍 了一种基于 自举 电路的可调恒压恒 流源 的设 计。 解 决了使用普通运 算放大器调整 较高输 出电压 的问题。 在 输出 电 压在较大 范围变化 时， 通过 自举 的方法保证运算放大器 的供 电电压不 变， 并且能够对输 出电压和 电流进 行有 效地 调整 ， 实现 了 Ｏ ￣ ３ ０ Ｖ的 电压输 出和 Ｏ １ Ａ的电流 输出 关键词 ： 自举 ； 运 算放 大器 ； 恒压恒流源
出 短 路 的情 况 下 烧 毁 内部 电路 。
到或者超 过设定 的最大 电流 时， 电路 工作在恒 流模 式 ， 电压将会
可 调恒 压恒 流源 ， 是一 种能够 同时 对输 出 电压 和输 出最 大 下降 以维 持输 出 电流 的相对稳 定 。 当输 出 电压设置 为 ０ ， 输 出电 限制 电流进行调整 的直流稳 压 电源 。 相 比普通 的稳压 电源 ， 能够 流设置为 ， Ｏ ㈨ ÷ ＿ ｆ ） ， 其负载特性如 图 １ 所示 。 根据需要限制输 出电流 ， 可 以在意外情况下减小对外部 电路 的损 坏， 而且能够通 过提高输 出 电压 的情 况下调整输 出 电流 ， 实现恒
ｃ ｕ ｒ ｒ ｅ ｎ ｔ ｓ ｏ ｕ ｒ ｃ ｅ ． Ｓ ｏ ｌ ｖ ｅ ｄ ｔ ｈ ｅ ｐ ｒ ｏ ｂ ｌ ｅ ｍ ｏ ｆ Ｕ Ｓ ｉ ｎ ｇ ｔ ｈ ｅ ｏ ｒ ｄ ｉ ｎ ａ ｒ ｙ ｏ ｐ — ａ ｍ ｐ ｉ ｎ ｈｉ ｇ ｈ ｏ ｕ ｔ ｐ ｕ ｔ ｖ ｏｌ ｔ ａ ｇ ｅ ａ ｄ ｊ ｕ ｓ ｔ ｍ ｅ ｎ ｔ ． Ｕ ｓ ｉ ｎ ｇ
毕业设计(论文)-高效率恒流源电路的设计
毕业设计（论文）-高效率恒流源电路的设计泉州师范学院题目高效率恒流源电路的设计物信学院电子信息科学与技术专业 07级 1 班学生姓名学号指导教师职称教授完成日期 2011年4月教务处制1高效率恒流源电路的设计物信学院 07级电子信息科学与技术指导教师教授【摘要】本文设计并制作了由DC-DC变换器为核心的开关稳流电源。
该稳流电源可对手机锂离子进行充电～采用电流型脉宽调制器UC3843作为核心器件～实现输出电流可调的开关稳流电源电路～同时采用单片机C8051F410进行程控～使开关稳流电源具备更加完善的功能。
【关键词】 UC3843 ,DC-DC变换器 ,PWM, 单片机C8051F4102引言 ..................................................................... ........................................................................ . (4)1. 系统设计 ............................................................................................................................................. (4)1.1系统设计任务 ..................................................................... (4)1.2系统设计的基本要求 ..................................................................... (4)1.3系统设计方案 ..................................................................... . (4)1.3.1 DC/DC 变换器电路拓扑结构论证 ..................................................................... (4)1.3.2微控制器电路方案论证 ..................................................................... .. (4)1.3.3 系统设计框图 ..................................................................... ..................................................... 5 2. 硬件电路设计及工作原理 ..................................................................... .. (5)2.1主器件的介绍 ..................................................................... (5)2.1.1电流型脉宽调制器UC3843简介 ..................................................................... (5)2.1.2 DC-DC变换电路设计 ..................................................................... (7)2.2元件参数选择 ..................................................................... (7)2.2.1 储能电感 ..................................................................... . (7)2.2.2 续流二极管 ..................................................................... (7)2.2.3 功率开关管 ..................................................................... (7)3. 数据测量及数据分析 ..................................................................... (7)3.1测试仪器 ..................................................................... ........................................................................ .. 73.2测试方法 ..................................................................... ........................................................................ .. 73.3数据测试 ..................................................................... ........................................................................ .. 83.4数据分析 ..................................................................... ........................................................................134. 设计总结 ..................................................................... ........................................................................ (13)致谢 ..................................................................... ........................................................................ .. (13)参考文献 ..................................................................... ........................................................................ (13)附录: .................................................................... ........................................................................ .. (15)3引言随着电力电子技术的高速发展，电力电子设备为人们生活带来了极大的便利，而电子设备都离不开可靠的电源，而稳流电源在工作时产生的误差直接影响着电池的使用寿命，导致影响整个系统的稳定性。
恒压恒流源
电子科技大学第二届“NS”杯电子设计大赛报告简易数控恒压恒流电源摘要：本文介绍了数控直流开关电压电流源的原理和设计，整个系统以C8051单片机为控制器，以TL494来作为PWM输出芯片和IR2110作为MOS管的驱动芯片来作为系统的核心部件，我组设计并实现恒定输出10V电压，恒定输出1A，800mA ，500mA电流的要求。
整个电路系统简洁高效。
能够很好的完成题目所要求指标，并具有过流保护功能。
关键字：开关电源，单片机，数控，恒压恒流Abstract:A DC numerical control current and voltage source was introduced in this paper. In this article we introduce a theory of a DC current and voltage source and how to design. The system is made up of C8051 which play a role of microcontroller, and TL494 and IR2110 which play central parts of the system. And the whole system can output 10V voltage and 1A，500mA，800mA current。
This switch power supply can accomplish the requirements well. And It has the function of current-limiting and auto-resume。
Key words: Switch Power supply, C8051, Numerical –Control, Stable –Voltage and Current一、方案论证与比较1）主电路方案比较（恒压部分）主电路采用BUCK降压式电路，PWM芯片使用TL494，驱动芯片采用IR2110来驱动开关管。
毕业设计论文—LED照明恒流驱动电源的设计-精品
精品毕业论文下载尽在我的主页兰州工业学院毕业设计（论文）题目 LED照明恒流驱动电源的设计系别电气工程系专业电气自动化技术班级电自09-1班姓名学号指导教师（职称）日期2012年2月27日摘要本次设计为LED的照明恒流驱动电源，系统大致分为五个模块：单片机控制模块、数模（D/A）转换模块、恒流源模块、模数（A/D）转换模块、显示模块。
单片机控制模块以单片机AT89S52为核心，通过键盘预置电流值，单片机输出相应的数字信号给D/A转换器，D/A转换器输出的模拟信号送到运算放大器，通过恒流源控制主电路电流大小。
实际输出的电流再通过采样电阻采样变成电压信号，经A/D转换后将信号反馈到单片机中。
单片机将反馈信号与预置值比较，根据两者间的差值调整输出信号大小。
显示模块采用LED显示屏与8255连接设计成10进制8位数码动态显示电路。
键盘模块采用常见4×4矩阵键盘，用动态扫描方式读取外部按键动作，这样设计可靠，配合AT89S52单片机可以很轻松的实现按键输入。
此外，本设计可实现输出电流100～1000mA且有步进调整功能。
关键词：单片机；键盘控制； D/A转换；恒流源； A/D转换；译码显示ABSTRACTThe design for the LED lighting constant current driver, the system can be divided into five modules: a single-chip control module, D / A( D / A ) conversion module, a constant current source module, module ( A / D ) conversion module, display module. Single chip control module on AT89S52 single-chip microcomputer as the core, through the keyboard to preset current value, the output of the single chip digital signal corresponding to the D / A converter, D / A converter output analog signal to the operational amplifier, through a constant-current source control main circuit current size. The actual output current through the sampling resistor sampling is changed into voltage signal, the A / D conversion signal feedback to the mcu. MCU feedback signal and the preset value will be compared, according to the difference between the two output signal for adjusting the size of. Display module using LED display screen and the 8255 connection is designed into 10 binary 8 bit digital dynamic display circuit. Keyboard module uses a common 4 x 4 matrix keyboard, using dynamic scanning mode to read the external button action, so the design of reliable, with AT89S52 MCU can easily achieve the key input. In addition, the design can realize the output current of 100 ~ 1000mA and step adjustment function.Key words: single chip microcomputer; keyboard control; D / A conversion; constant目录1 绪论 (1)1．1 引言 (1)1．2 LED发展现状及应用意义和前景 (1)1．2．1国内外应用及发展现状 (1)1．2．2 课题研究意义 (2)2 总体结构设计与论证 (4)3 硬件电路设计 (7)3．1 单片机模块的设计 (7)3．1．1 单片机的选择 (7)3．1．2 AT89S52单片机功能特性描述 (7)3．1．3 AT89S52引脚功能描述 (7)3．1．4 AT89S52基本连接图 (10)3．2 D/A与A/D电路设计 (10)3．2．1 D/A转换器 (10)3．2．2 A/D转换器 (12)3．3 显示模块设计 (14)3．3．1 显示模块方案论证 (14)3．3．2 LED显示器的工作原理 (14)3．3．3 显示模块电路 (16)3．4 键盘模块方案 (17)3．4．1 方案论证 (17)3．4．2 键盘模块的电路 (18)3．5 恒流源模块的设计 (19)3．6 稳压电源电路 (21)4 软件设计 (23)4．1 编程语言描述 (23)4．2 主程序流程图 (23)4．3键盘处理程序 (23)4．4 显示处理程序 (25)结论 (27)致谢 (28)参考文献 (29)1 绪论1．1 引言近年来，世界范围内的能源短缺和环境污染问题越来越严重，节能减排成为全世界共同关注的研究课题。
恒流源毕业论文模板参考模板
摘要本系统以直流电流源为核心，AT89S52单片机为主控制器，通过键盘来设置直流电源的输出电流，并可由数码管显示电流设定值和实际输出电流值。
系统中单片机程控设定数字信号，经过D/A转换器输出模拟量，再经过运算放大器隔离放大，控制输出功率管的基极，随着功率管基极电压的变化而输出不同的电流。
同时该系统还具有对恒流源实时监控的功能，输出电流经过电流/电压转换后，通过A/D转换芯片，实时把模拟量转化为数据量，再经单片机分析处理，通过数字量形式的反馈环节，使电流更加稳定，这样构成稳定的压控电流源。
实际测试结果表明，本系统能有效应用于需要高稳定度的小功率恒流源的领域。
关键词：单片机,数字控制,恒流源,闭环控制ABSTRACTIn this system the DC source is center and 89S52 version single chip microcomputer (SCM) is main controller, output current of DC power can be set by a keyboard , while the set value and the real output current can be displayed by LED. In the system, the digitally programmable signal from SCM is converted to analog value by DAC, then the analog value which is isolated and amplified by operational amplifiers, is sent to the base electrode of power transistor, so an adjustable output current can be available with the base electrode voltage of power transistor. On the other hand, The constant current source can be monitored by the SCM system real-timely, its work process is that output current is converted voltage, then its analog value is converted to digita value by ADC, finally the digital value as a feedback loop is processed by SCM so that output current is more stable, so a stable voltage-controlled constant current power is designed. The test results have showed that it can be applied in need areas of constant current source with high stability and low power.Key words: SCM ,digital-control,constant-current source, closed loop control目录摘要 (1)ABSTRACT (2)第一章绪论 (5)§1.1 恒流源的应用 (5)1.1.1 在计量领域中的应用 (5)1.1.2 在半导体器件性能测试中的应用 (6)1.1.3 在传感器中的应用 (6)1.1.4 现代大型仪器中稳定磁场的产生 (6)1.1.5 在其它领域中的应用 (6)§1.2 恒流源的发展历程 (7)1.2.1 电真空器件恒流源的诞生 (7)1.2.2 晶体管恒流源的产生和分类 (7)1.2.3 集成电路恒流源的出现和种类 (7)§1.3 国内外研究现状 (8)§1.4 论文的研究内容 (8)1.4.1 课题需要解决的主要问题 (8)1.4.2 论文的总体结构 (9)第二章方案选择及论证 (10)§2.1 总体方案选取及性能指标 (10)2.1.1 总体方案的选取 (10)2.1.2 性能指标 (10)§2.2 恒流源基本设计原理与实现方法 (11)2.2.1 引起稳定电源输出不稳定的主要原因 (11)2.2.2 恒流源的基本设计原理 (11)2.2.3 器件的参数计算及选择 (12)§2.3 电源的计算机仿真技术 (13)§2.4 本章小结 (14)第三章系统的硬件设计与实现 (15)§3.1 单片机功能介绍 (15)§3.2 电源模块的设计 (21)§3.3 A/D 模块设计 (21)3.3.1 AD7715 简介 (21)§3.4 D/A 模块设计 (26)3.4.1MAX532简介 (26)3.4.2 硬件电路设计 (29)§3.5 键盘接口电路设计 (29)3.5.1键盘工作方式 (30)3.5.2 接口电路设计 (30)3.5.3 按键抖动及消除 (31)§3.6 显示器接口电路设计 (32)3.6.1 数码管驱动芯片MAX7219 简介 (32)3.6.2 硬件电路设计 (34)§3.7 本章小结 (35)第四章系统的软件设计 (36)§4.1 控制算法 (36)§4.2 软件流程 (38)4.2.1 主程序流程图 (38)4.2.2 键盘中断子程序 (39)4.2.3 显示中断子程序 (40)§4.3 本章小结 (41)第五章系统功能测试与分析 (42)§5.1 测试仪器 (42)§5.2 测试数据及结果分析 (42)§5.3 本章小结 (43)第六章总结与展望 (44)致谢 (45)参考文献 (46)第一章绪论随着电子技术的发展、数字电路应用领域的扩展，现今社会，产品智能化、数字化已成为人们追求的一种趋势，设备的性能、价格、发展空间等备受人们的关注，尤其对电子设备的精密度和稳定度最为关注。
数字式恒流电源的研究毕业论文
毕业论文声明本人郑重声明：1．此毕业论文是本人在指导教师指导下独立进行研究取得的成果。
除了特别加以标注地方外，本文不包含他人或其它机构已经发表或撰写过的研究成果。
对本文研究做出重要贡献的个人与集体均已在文中作了明确标明。
本人完全意识到本声明的法律结果由本人承担。
2．本人完全了解学校、学院有关保留、使用学位论文的规定，同意学校与学院保留并向国家有关部门或机构送交此论文的复印件和电子版，允许此文被查阅和借阅。
本人授权大学学院可以将此文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本文。
3．若在大学学院毕业论文审查小组复审中，发现本文有抄袭，一切后果均由本人承担，与毕业论文指导老师无关。
4.本人所呈交的毕业论文，是在指导老师的指导下独立进行研究所取得的成果。
论文中凡引用他人已经发布或未发表的成果、数据、观点等，均已明确注明出处。
论文中已经注明引用的内容外，不包含任何其他个人或集体已经发表或撰写过的研究成果。
对本文的研究成果做出重要贡献的个人和集体，均已在论文中已明确的方式标明。
关于毕业论文使用授权的声明本人在指导老师的指导下所完成的论文及相关的资料（包括图纸、实验记录、原始数据、实物照片、图片、录音带、设计手稿等），知识产权归属华北电力大学。
本人完全了解大学有关保存，使用毕业论文的规定。
同意学校保存或向国家有关部门或机构送交论文的纸质版或电子版，允许论文被查阅或借阅。
本人授权大学可以将本毕业论文的全部或部分内容编入有关数据库进行检索，可以采用任何复制手段保存或编汇本毕业论文。
如果发表相关成果，一定征得指导教师同意，且第一署名单位为大学。
本人毕业后使用毕业论文或与该论文直接相关的学术论文或成果时，第一署名单位仍然为大学。
本人完全了解大学关于收集、保存、使用学位论文的规定，同意如下各项内容：按照学校要求提交学位论文的印刷本和电子版本；学校有权保存学位论文的印刷本和电子版，并采用影印、缩印、扫描、数字化或其它手段保存或汇编本学位论文；学校有权提供目录检索以及提供本学位论文全文或者部分的阅览服务；学校有权按有关规定向国家有关部门或者机构送交论文的复印件和电子版，允许论文被查阅和借阅。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数控恒压恒流源学院：自动化工程学院指导老师：李虹，秦臻，丁新平参赛队员：许庆柱于世利丁伟2011年8月23日数控恒压恒流源 (1)摘要........................ 错误！未定义书签。
1.方案论证与比较 (5)1.1 系统总体框图及设置： (5)1.2控制方案的比较论证 (6)1.3 输出方案 (7)1.4按键选择方案 (7)1.5提高效率的方案 (7)1.6 MULTISIM软件仿真 (8)2.电路设计与参数计算 (8)2.1 系统总体设计原理图： (8)2.2主回路器件的选择及参数计算 (8)2.2.1开关管的选择 (8)2.2.2电感的选择 (8)2.2.3电容的选择 (9)2.2.4采样电路的选择 (9)2.3控制电路设计 (9)2.3.1控制回路采样信号的处理 (9)2.3.2 PWM波的产生 (9)2.3.3光电隔离器件的使用 (10)2.4效率的分析 (10)3.软件设计 (10)程序流程图如下： (10)完整源程序参见附件三 (11)4.测试方法与数据 (11)3.1测试方法 (11)3.2测试仪器 (12)3.3测试数据 (12)摘要本系统以SPCE061A为核心，实现电压可预置，步进电压为100mV，输出电压范围为1V到10V，输出电流为0-3A。
可显示预置电压，实测电压，实测电流，实测效率。
该系统主要由SPCE061A单片机系统，PWM 信号控制芯片TL494，斩波主回路，按键，A/D以及D/A等组成。
系统通过键盘预置电压值送给TL494形成闭环反馈电路，采样精密电阻上的电压，采样康铜丝上的电压间接推算出其电流并显示。
本系统具有调整速度快，精度高，电压调整率低，负载调整率低，效率高，输出纹波小等优点。
关键词：SPCE061A；TL494；恒压；恒流；TLP250。
Abstract: This system used SPCE061A as the core, and have the function of voltage preset, step voltage for 100 mV, output voltage range of 1 to10 V, the output current of 0-3 A. It can show preset voltage, actual measuring range value of current, voltage, the measured efficiency. The system is mainly composed of the SPCE061A computer systems, PWM signal controller chip TL494, Chopped of main loop, key, A/D，D/A and so on. The system preset voltage value to TL494 through the keyboard to form closed loop feedback circuit, calculating the voltage and current sampled from precise resistance or copper1.方案论证与比较1.1系统总体框图及设置：通过按键单片机对主电路进行恒压或恒流功能的切换，并且经单片机给控制芯片TL494提供一个基准电压，与采样电压进行比较，从而改变TL494输出波形的占空比，进而控制IRF540的开启与截至，从而控制主电路电压的大小，达到设定值。
采样得到的电压值、电流值在液晶12864上进行实时显示。
1.2控制方案的比较论证方案一：直接用单片机产生PWM波控制开关管，这样编程变得很复杂，干扰较大。
方案二：用芯片TL494去控制PWM波的产生，单片机编程简单，并且TL494的占空比调节范围大，易于进行控制。
综上所述，选用方案二用TL494芯片去控制PWM波的产生。
1.3 输出方案方案一：选用1602，但1602界面简单，只能显示字母和阿拉伯数字。
方案二：选用12864，12864除了现实字母与阿拉伯数字外，还可以显示汉字，人机界面比较好。
综上所述选用方案二用12864作为显示。
1.4按键选择方案方案一：矩阵按键的编程复杂，在使用时要时刻扫描，浪费单片机的资源。
方案二：独立按键编程简单，在该系统中使用了外部中断，并且只用到四个按键，这样就不用时刻扫描，因此可以节省资源去处理DA和AD转换。
综上所述选用方案二用按键进行控制。
1.5提高效率的方案开关管，电感电容的选择很重要。
开关管要注意导通压降，开关速率，额定电流。
电感要注意在设定频率下工作是否会饱和。
电容要注意耐压。
各器件的额定电流值尽量大于导通电流的两倍以上。
主通路线路尽量粗，减少导通电阻。
1.6 MULTISIM软件仿真在进行系统实现之前，先用MULTISIM软件对所需要满足的指标进行仿真。
输入指标为最大输入电压Vinmax=30V，最小输入电压Vinmin=20V，输出电压Vout=1-10V，输出电流Iout=0-3A。
具体的测试文件见附件一。
2.电路设计与参数计算2.1 系统总体设计原理图：见附件二2.2主回路器件的选择及参数计算2.2.1开关管的选择场效应管选用开关频率高，导通电阻小的IRF540。
其开关频率可以达到100k以上。
2.2.2电感的选择电感的选择在综合考虑电感的品质系数，电路的工作频率，是否饱和，最大纹波电流，工作在连续模式还是断续模式等因素后，鉴于此电路输出3A，选用额定为5A的电感，电感值最小为L=5(Vin-Vout)*Vout*T/(Vin*Iout)=3.7mH，这里选用5mH的电感与电容组成pi型滤波。
2.2.3电容的选择电容起到滤波储能的作用，电容选用耐压50V 的电解电容，最小值为C=0.2*65*10-6 *Iout/Vout=4400uF，这里选用多个电容并联。
2.2.4采样电路的选择电流采样电阻采用0.02欧的康铜丝电阻，分压小，且电阻值随温度的变化小，精度高。
电压采样利用精密电阻分压采样。
2.3控制电路设计2.3.1控制回路采样信号的处理采样后电压经过跟随器（采样电流还有放大器）通过多路开关CD4051后进入固定频率脉宽调制器件TL494的输入端产生PWM波通过光电隔离器件TL250驱动开关管或者进入单片机的AD口中进行电压电流实时显示。
2.3.2 PWM波的产生TL494是一种固定频率脉宽调制电路。
它内部电路由基准电压产生电路、振荡电路、间歇期调整电路、两个误差放大器、脉宽调制比较器以及输出电路等组成。
输入的采样信号与基准信号进行比较，通过脉宽调制比较器，若采样信号大于基准信号时产生低电平，若采样信号小于基准信号则输出高电平。
2.3.3光电隔离器件的使用场效应管的驱动芯片采用TL250，并且实现了主电路与控制电路的隔离，两者的地线用磁珠进行隔离，场效应管的Vgs电压为15V，可达到很好的开关效果。
2.4效率的分析分析：为了达到高效率，主通路应选择导通电阻小、适合高频的器件，尤其是场效应管开关频率一定要高，电感不能饱和，而且品质系数要高。
通过比较，选用开关频率高，导通电阻小的IRF540。
选用电感前使用函数发生器提供高频信号，送入电感，选择发热小的电感。
3.软件设计程序流程图如下：主程序按键程序AD采样程序完整源程序参见附件14.测试方法与数据3.1测试方法3.1.1 恒压恒流源测试方法将电流表连入输入输出端，电压表并入输出输入端，并在输出端用示波器单通道跟踪，依次改变负载的值（负载采用滑动变阻器），使得输出电压在1-10V 之间变化，或者电流在0A-3A 之间变化，测出每次变化之后的输出电压，电流，输入电压，电流，开始LCD 初始预置电压预置开中断LCD 显示判断键值恒压 恒流切 换步进 步减实时电压电流显示清中断按键触发外部中断返回0.5s 时基中断AD 采样清中断返回计算效率，并对示波器所显示的输出纹波进行记录。
3.2测试仪器 电压表： 2个 电流表： 2个 示波器： 1个 3.3测试数据3.3.1恒压源1-10V 模式测试数据3.3.2恒流源0-3A 模式下的测试数据输入电压（V ）输入电流（A ）输出电压（V ）输出电流（A ）效率（%）4.测试结果分析 4.1恒压源（1）测试结果表明，，满足 的要求。
（2） ，满足 纹波的要求。
4.2恒流源（1）测试结果表明， ,满足了要求。
（2） 4.3改进方案与设计指标进行比较，分析产生偏差的原因，并输入电流（A ）输入电压（V ）输出电流（A ）输出电压（V ）效率（%）提出改进方法：预计效率为，实测效率为。
产生偏差的原因为电路的导线内阻，开关频率的变化等因素，其他设计均达了设计指标。
为了进一步提高效率，可以将采样电阻的阻值换为更小，更精密的电阻，并且放大倍数做相应更改。
附件一:附件二：。
