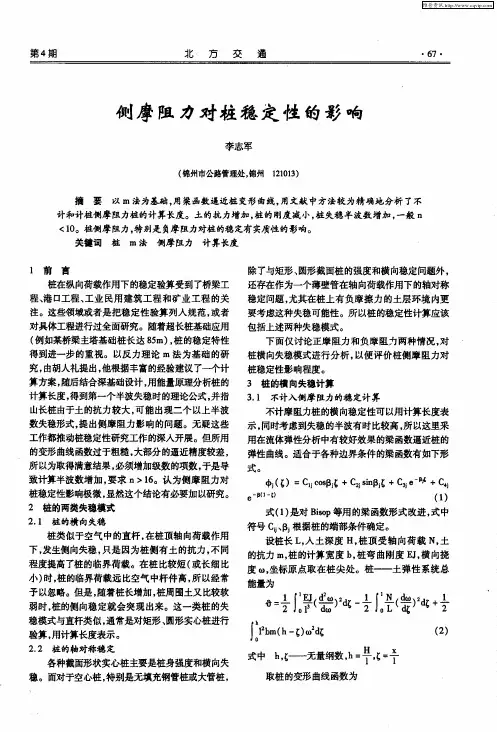

侧摩阻力对桩稳定性的影响
究 ，由胡人礼提出，他根据丰富的经验建议 了一个计 桩稳定性影响程度 。
算方案 ，随后结合深基础设计 ，用能量原理分析桩 的 计算长度，得到第一个半波失稳时的理论公式 ，并指 山长桩 由于土的抗力较大 ，可能出现二个 以上半波 数失稳形式，提 出侧摩阻力影 响的问题 。无疑这些 工作都推动桩稳定性研究工作 的深入开展 。但所用 的变形曲线函数过于粗糙 ，大部分的逼近精度较差， 所 以为取得满意结果 ，必须增加级数 的项数，于是导 致计算半波数增加 ，要求 ｎ＞１６。认为侧摩阻力对 桩稳定性影响极微 ，显然这个结论有必要加以研究 。 ２ 桩的两类失稳模式 ２．１ 桩 的横 向失稳
ｅ－ｐ‘ 一‘
（１）
式（１）是对 Ｂｉｓｏｐ等用 的梁函数形式改进 ，式中
符号 Ｃ．ｊ、ｐｊ根据桩的端部条件确定。
设桩长 Ｌ，入土深度 Ｈ，桩顶受 轴向荷载 Ｎ，土
的抗力 ｍ，桩的计算宽度 ｂ，桩弯 曲刚度 ＥＪ，横向挠
度 ∞，坐标原 点取在桩尖 处。桩——土弹性系统 总
能量为
ｏ＝ １ ［ｘ ＥＪ（ｄ２ｔｏ）２ｄ 一 １ Ｊ￣ Ｎ ｄｔｏ）２ｄ‘＋寺
注。这些领域或者是把稳定性验算列入规范，或者 对具体工程进行过全面研究。随着超长桩基础应用 （例如某桥梁主塔基础桩长达 ８５ｍ），桩的稳定特性 得到进一步 的重视。以反力理论 ｍ法 为基础 的研
要考虑这种失稳可能性 。所 以桩的稳定性计算应该 包括上述两种失稳模式 。
下面仅讨论正摩 阻力和负摩阻力两种情况 ，对 桩横向失稳模式进行分析 ，以便评价桩侧摩阻力对
关键词 桩 ｍ法 侧摩阻力 计算长度
１ 前 言
除了与矩形、圆形截面桩的强度和横向稳定问题外 ，
桩的负摩阻力
桩的负摩阻力
桩的负摩阻力是指桩在承受荷载时，由于土体的变形而产生的一种阻力。
这种阻力是桩基础设计中必须考虑的因素之一，因为它会对桩的承载力和稳定性产生影响。
桩的负摩阻力主要是由于土体的变形引起的。
当桩在土体中承受荷载时，土体会发生变形，从而产生一定的阻力。
这种阻力是桩基础设计中必须考虑的因素之一，因为它会对桩的承载力和稳定性产生影响。
桩的负摩阻力的大小取决于多种因素，如桩的直径、长度、土体的性质、荷载的大小和作用时间等。
一般来说，桩的直径越大，负摩阻力就越小；桩的长度越长，负摩阻力就越大；土体的性质也会影响负摩阻力的大小，如土壤的密度、含水量、压缩性等；荷载的大小和作用时间也会对负摩阻力产生影响。
在桩基础设计中，需要考虑负摩阻力对桩的承载力和稳定性的影响。
如果负摩阻力过大，会导致桩的承载力不足，从而影响桩的稳定性；如果负摩阻力过小，会导致桩的承载力过大，从而影响桩的使用寿命。
为了减小负摩阻力的影响，可以采取一些措施，如增加桩的直径、减小桩的长度、改变土体的性质等。
此外，还可以采用一些特殊的桩基础结构，如摩擦桩、端承桩等，来减小负摩阻力的影响。
桩的负摩阻力是桩基础设计中必须考虑的因素之一，它会对桩的承载力和稳定性产生影响。
在设计和施工过程中，需要根据具体情况采取相应的措施，以减小负摩阻力的影响，保证桩基础的安全和稳定。
浅析桩基础负摩阻力的防治对策
浅析桩基础负摩阻力的防治对策近几年来，部分地区的建筑物出现了裂损和倾斜现象，严重影响了建筑物的使用，若由此而引发建筑物倒塌事件，将会对居民的生命和财产造成巨大威胁。
根据相关调查发现，建筑物结构不稳定是由桩基础不稳固造成，因为桩基础自身存在负摩阻力，降低了桩基础的荷载承受能力，从而发生不均匀沉降，由此导致建筑物不稳。
一、防治桩基础负摩阻力的重要意义随着建筑事业的迅猛发展，桩基础被广泛应用于各类建筑施工中，特别是对于软弱地基的处理，桩基础施工技术非常关键。
桩基础不仅可以承受建筑物的各种荷载，像水平荷载、竖向荷载等，更具有较大的刚度和整体性，能够增强建筑物的整体稳定。
然而桩基础的负摩阻力却降低了其承受能力，对桩基础产生了负面的影响，由于桩基础存在负摩阻力，增加了桩基础的自重，从而相应的降低了对于外荷载的承受能力，若负摩阻力过大将导致桩基础发生不均匀沉降，不仅降低建筑物的使用寿命，严重者将威胁居民的人身安全。
基于此，防治桩基础的负摩阻力具有重要意义，减少负摩阻力对桩基础的影响，不仅可以提高建筑工程质量，增加建筑物使用年限，更為人们提供了安全稳定的居住环境[1]。
二、负摩阻力产生的原因分析由于桩基础会与土体进行直接接触，两者若存在相对位移，就会产生一定的摩擦阻力，而摩擦阻力的作用将由具体位移情况决定。
桩基础会因为建筑物给予的竖向荷载而发生下沉，同时建筑地基也会受到各方面因素发生下沉，如果两者的下沉速率相同，摩擦阻力将不会产生，但是在现实情况中该种现象极少或者根本不会发生，正是由于两者发生的下沉速率不同，而造成了摩擦阻力的产生。
摩擦阻力分为两种，一种是正摩阻力，即桩基础的下沉速度较快，由于两者存在相对位移，地基会对桩基础产生向上的作用力，对桩基础起到一定的支撑作用。
另一种是负摩阻力，它与正摩阻力的产生正好相反，是由于地基的下沉速度过快产生的，对桩基础将产生一定的抵抗作用，降低桩基础的承载能力。
通过以上分析，不难发现导致负摩阻力产生的原因，一般就是造成地基快速下沉的原因，对此进行具体的总结归纳。
大面积堆载下桥梁桩基负摩阻力试验与数值分析
大面积堆载下桥梁桩基负摩阻力试验与数值分析沿海地区主要通过吹填淤泥及泥沙进行围垦,由于吹填区域土质较差,淤泥软弱土层较厚,排水固结时间漫长,灵敏度高,强度低,在后期填土作用下,土体会产生很大的固结沉降,易对临近桥梁基础产生较大的负摩阻力,降低桩基承载力,增加桥梁的沉降。
在沿海吹填及软土地区因桩基负摩阻力过大导致严重的工程事故时有发生,造成后期补救措施成本较高。
目前,国内外对桩基在沿海吹填地区深厚软土地质条件下负摩阻力研究较少,特别是现场试验相关研究更少。
所以,展开吹填区后期填土对桩基承载特性影响的研究,具有非常重要的理论意义和工程实用价值。
本文结合台州湾大桥工程建设,在箬横段选取三根桩基进行大面积堆载下桥梁桩基负摩阻力试验,按照堆载方案要求堆载一定的面积和高度,模拟沿海吹填区域后期填上对桥梁桩基负摩阻力的影响,并结合不同理论方法计算进行对比分析。
同时采用数值模拟手段,利用岩土通用软件FLAC 3D模拟实际堆载尺寸、模拟不同堆载面积、模拟不同堆载高度,分析不同工况条件下对桥梁桩基负摩阻力的影响。
主要内容和结论如下：(1)对台州湾大桥箬横段接线工程三根工程试桩进行平衡堆载,近似模拟后期大面积填土对桥梁桩基的影响。
试验在桩中埋设钢筋计,测试出桩身内力,在桩顶及周围地表埋设沉降标,测试桩顶及地表的沉降大小。
进行了为期三个月左右的长期观测,现场实测结果表明,堆载高度达到4m高度时,负摩阻力总和达到2687kN左右,中性点深度约为29.5m,且负摩阻力的发展是随时间而变化的,在实际工程中应充分考虑负摩阻力的影响。
(2)利用Bjerrum 建议方法、公路桥涵地基与基础规范法、美国Garlanger等人建议方法、日本建筑基础构造设计规准及层状土迭代法等理论计算方法计算桩基的负摩阻力,计算结果表明,规范法计算出的总负摩阻力比实测值偏大,Bjerrum建议方法计算结果与实测结果较接近,可作为本地区类似工程桩基负摩阻力设计,而其他方法计算结果与实测结果差异较大。
【结构设计】负摩阻力对桩基础的危害分析
负摩阻力对桩基础的危害分析负摩阻力指桩周土层由于某种原因而产生超过桩身沉降量的下沉时,作用于桩身的向下的摩阻力.可能的影响表现：当持力层刚硬时,造成桩身压曲或断裂,需验算桩身承载力；当持力层可压缩时,造成桩端地基屈服或破坏以及不均匀沉降引起上部结构的功能性受损（裂缝等）,需验算土承载力与沉降指标.由于桩、土性质的复杂性、荷载及施工条件的多变性以及桩土相互作用的复杂性等影响,负摩阻力的计算尤为复杂.负摩阻力产生条件：1）桩穿越较厚松散填土、自重湿陷性黄土、欠固结土（河口与海岸新沉积土层）、欠压密的软粘土或液化土层支承于相对较硬土层（硬粘性土、中密以上砂土、卵石层或岩层）中,桩周土体因固结产生沉降大于桩沉降时；2）桩周存在软弱土层,邻近桩侧地面承受局部较大的长期荷载,或地面大面积堆载（包括填土）,使桩周土压缩固结下沉时；3）由于地下水位降低（如无节制地抽取地下水、工程施工疏排水等）,使桩周土有效应力增大,并产生显著压缩沉降时；4）挤土桩群施工结束后,孔隙水消散,隆起的或扰动的土体逐渐固结下沉时；5）桩设置于易受环境影响（如浸水、解冻、动力振动或地震等）而沉陷或重新固结而下沉的土层（自重湿陷性黄土、季节性冻土层或可液化土层）的地基中,当受水浸湿、融化或受振（震）液化导致地基土大量下沉时；6）桩周存在欠固结软粘土或新近填土在自重作用下产生新固结时；7）深基坑开挖,导致土体应力释放而产生释放变形,坑周土体的下沉趋势对相邻建筑物桩基可能产生负摩阻力；8）相邻建筑物自重悬殊引起附加沉陷.上述7）点提到了坑周土体下沉的影响,另外,坑中土体回弹也对应着一个问题,对应于《地规2011》8.5.3-8-4）条“桩施工在基坑开挖前完成时,其钢筋长度不宜小于基坑深度的1.5倍”,这条是新规范刚加进去的,然而规范条文没有做出一定的说明,让设计者抓瞎（这是“中国式”规范的共性,让你猜）.这半句话隐藏着一个工程实例：上海某工程先施工桩,后基坑开挖,开挖深度13m,验桩时发现基底下约13m处出现断桩,且成批出现.经过数次分析查明,桩身断裂是由于地基土的回弹造成的,基坑回弹的影响深度约等于基坑开挖深度,在影响深度范围内,土体自重小于回弹力,而桩身钢筋长度仅为13m,素混凝土又不足以承担二力之差,随即出现断裂,因此也就有了这半句话.。
