导线连接器相关知识介绍
导线连接器相关知识介绍
现代汽车由于电控器件的不断增多，其连接导线的数量也不可避免地呈增大趋势，为保证导线连接的正确性和可靠性，导线连接器起到了非常重要的作用。
导线连接器是一个连有线束的插座，所有传感的接线端子都使用专用接口，控制电脑ECU 和外部所有部件的连接都是通过ECU上的连接器，而线束中信号的转接使用的也是线连接器。
可以这样认为，在电控汽车中，控制电脑ECU是控制中枢，线束是控制系统的神经网络，那么，导线连接器则是电路线束的中继站。
然而，连接器除具有安装方便，接线准确之外，在使用中也时常出现故障，而最为常见的故障则为接触不良从而导致“网络”信号传输的中断，直接影响着电控汽车良好性能的正常发挥。
导线及连接器断路导线及连接器断路故障，可能是由于导线使用中折断，连接器接触不良，连接器端子松脱造成的。
由于导线在中间断开的故障是很罕见的，大都是在连接器处断开，因此，检查时应着重仔细检查传感器和连接顺处的导线，是否有松脱和接触不良。
由接触不良而引起的连接器断路故障，常是由于连接器端于锈蚀，外界脏污进入端子或连接插座，从而造成接触压力降低。
此时，只要把连接器拆下，再重新装插上，以改变它的连接状况，使其恢复正常接触即可。
导线及连接器短路故障
导线及连接器的故障也可能是由于线束与车身(地线)之间或在有关开关内部短路所造成的。
检查前应首先看在车身的导线连接器固定是否牢靠，然后便可按下列步骤进行测试。
(1)检查电线通断
首先拆下控制电脑ECU和传感器两侧的导线连接器，再测量连接器相应端子间的电阻。
如电阻值不大于1欧姆，则说明电线正常，以便进行下一步检查。
在测量导线电阻时，最好在垂直和水平两个方向轻轻摇动导线以提高测量的准确性，同时注意，对大多数导线连接器、万用表表棒应从连接器的后端插入，但是对于装有防水套的防水型连接器表棒就不能从后端插入，因为在插入时稍不小心便会使端子变形。
(2)短路的电阻值检查
首先拆下控制电脑ECU和传感器两侧的导线连接器，再测量两侧连接器各端子与车身间的电阻值。
测量时，表棒一端搭铁接车身，另一端要分别在两侧导线连接器上进行测量，如果电阻值大于1欧姆则说明该电线与车身无短路故障.
连接器外观及接触压力检查
首先应逐一拆下各导线连接器，检查连接器端子上有无锈触和脏污，对锈蚀和脏污应清理。
然后检查端子片是否松动或损坏，端子固定是否牢靠，在轻轻拉动时端子应无松动现象。
反之，如果在哪一个座孔中的插头端子拔出时比其它座孔容易，则该座孔可能在使用中会引起
接触不良的故障。
检查时的注意事项
(1)连接器的检查必须在点火锁关闭的状态下进行，否则会因自感而烧坏有关机件。
(2)拆下导线连接器时，要注意松开锁紧弹簧或按下锁扣，不可硬拉硬拽，装复时，应将连接器插到底并锁止。
(3)对于防水型连接器在拆下检测时，应注意小心取下皮套，安装时防水套应到位，否则，可能因水进入连接器而导致电路故障。
(4)在用万用表检查连接器时，表棒插入时不可对端子用力过大，以防因端片变形而引起插接的接触不良。
连接器基础知识介绍
1.2 连接器的结构
一个基本的连接器的组成: ❖ 接触界面
接触涂层 接触弹性组件 连接器塑料本体
端子
塑膠
1.2.1接触界面 接触界面：可分离界面和固定(永久性)界面
在可分离性界面和固定连接之间存在很多的不同 点，包括结构上和需求上的，它们在基本组件 上具有共同之处.在两种情况下，产生和维护金 属接触界面需要达到我们所期望的电力要求。 此外，在两种情况下，金属性界面的产生是通 过机械方法。
❖ 贵金属镀层: ➢ 金,钯及钯合金 通常贵金属镀层需镍底层 ➢ 镍底层的作用 ․减少孔隙腐蚀 ․提供转移腐蚀对象的覆盖层 ․限制基材成分的分布 ․提高镀层的耐久性
普通金属镀层
➢ 锡，银和镍 锡被氧化，在插拔过程中，锡氧化物也会很轻易地 脱落，从而不影响导电性能。然而，表面层再氧 化会以磨损的方式降低锡接合面的机械性能由于 在磨损过程中，部分镍被再次氧化，从而使得镀 层的电阻增加
ห้องสมุดไป่ตู้
依與PCB接合型式分:
DIP (貫穿孔黏著): 其產品要求端子腳位 的正位度 (True position).
SMT(表面黏著): 其產品要求端子腳位的 正位度(True position)及端子的共面(co planarity)
依使用產業別分:
PC個人電腦用連接器: 如ZIF 478, DDR184, BATTERY, PCI , AGP ,I/O
LCP，结晶速度相当快,流动性好(结晶快 材料流动性应好，否则成型品质极差)，因 此特性致使成型後表面较硬(可撕一层皮下 来),中间较疏松，有如淬火，另LCP X方向 基本无收缩,而Y方向收缩相对较大，故易 出现扭曲，同时因LCP上述特点其表现为 对结合线敏感，结合线处易裂纹，故设计 时应选好胶口，排气应通畅,加溢料槽对其 有帮助，同时设计时应考虑好掏料，以避 开受力处有结合线，总体上来说LCP是一 支相当好之塑料，尺寸稳定，强度好，易 成型，对小结构复杂件成型有利，价格贵。

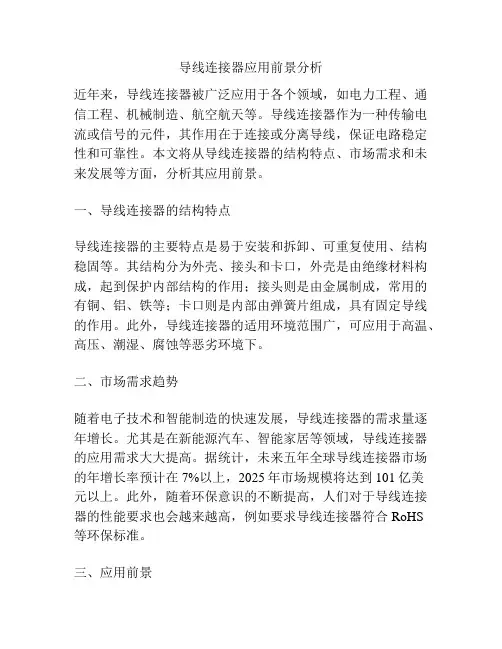

导线连接器应用前景分析
导线连接器应用前景分析近年来，导线连接器被广泛应用于各个领域，如电力工程、通信工程、机械制造、航空航天等。
导线连接器作为一种传输电流或信号的元件，其作用在于连接或分离导线，保证电路稳定性和可靠性。
本文将从导线连接器的结构特点、市场需求和未来发展等方面，分析其应用前景。
一、导线连接器的结构特点导线连接器的主要特点是易于安装和拆卸、可重复使用、结构稳固等。
其结构分为外壳、接头和卡口，外壳是由绝缘材料构成，起到保护内部结构的作用；接头则是由金属制成，常用的有铜、铝、铁等；卡口则是内部由弹簧片组成，具有固定导线的作用。
此外，导线连接器的适用环境范围广，可应用于高温、高压、潮湿、腐蚀等恶劣环境下。
二、市场需求趋势随着电子技术和智能制造的快速发展，导线连接器的需求量逐年增长。
尤其是在新能源汽车、智能家居等领域，导线连接器的应用需求大大提高。
据统计，未来五年全球导线连接器市场的年增长率预计在7%以上，2025年市场规模将达到101亿美元以上。
此外，随着环保意识的不断提高，人们对于导线连接器的性能要求也会越来越高，例如要求导线连接器符合RoHS等环保标准。
三、应用前景未来导线连接器的应用前景十分广阔。
首先，导线连接器在电力输配电领域的应用将更加广泛，如变电站、牵引变电所、风电场、太阳能场等。
其次，在新能源汽车和智能家居领域的应用需求将会大幅提高。
例如，智能家居中的家庭安防、智能家电等都需要使用到导线连接器。
此外，导线连接器在医疗器械、航空航天、机械制造等领域的应用也会越来越多。
综上所述，导线连接器作为一种重要的连接元件，其应用前景十分广泛。
随着电子技术和智能制造的不断发展，导线连接器的市场需求量将不断提高。
而导线连接器具有易于安装和拆卸、可重复使用、结构稳固等特点，在各个行业中都有着非常重要的应用价值。
未来，随着环保要求的提高，导线连接器的环保性能也将更加重要。
作为一项技术性质的元件，导线连接器的发展主要受以下几个因素的影响：一、材料的研究与应用导线连接器高质量的材料是其稳定性和可靠性的关键。
连接器基本知识介绍 ppt课件
12P RA FFC
12P ST FFC
PPT课件
3P HEADER
23
DIP用連接器,外型大,結構及組成比較複雜. 其PIN角均為直角.
Level 2: Board To Board (PC板至PC板) Add On Card To Motherboard: AGP, PCI, ISA, MCA, EISA, AMR, CNR Edgecard
PPT课件
14
Level 2
Level 3: Subsystem To Subsystem (次系統至次系統) Power Supply Connection: Power Header, Socket FDD, HDD, CD-ROM, DVD Connection Header, Socket
K FTB CONN
12P AV CONN
廣義的連接器還包括可直接使用的組件,其結構及組成更加複雜;
PAL 轉換連接器
PPT课件
24
Pin Housing
Contact
3P Rca Jack
Shielding
PPT课件
Lover Cover Upper Cover
PWB
25
三.連接器功能與參數組成
PPT课件
6
Rear Shield For K-FTB
PWB For Modular Jack
Plated Spring For 12P AV CONN
Shield Cover For 12P AV CONN
导线和导线的连接与注意事项
导线和导线的连接与注意事项导线作为电力传输的重要组成部分，其连接方式也十分重要。
本文将详细介绍导线连接的注意事项及其连接方式。
1.互相接触导体表面应清洁，以确保接触正确无误。
2.各种导体及连接器的材料和型号应符合规格和要求，以确保导电性和机械强度。
3.连接时应注意接触面压紧程度，以确保无接触阻抗。
4.连接器应压紧，以确保牢固可靠，防止脱落。
5.在连接线接头处，应该避免铝线接触铜线，不然容易发生化学反应。
一般应采用铝铜转接头来连接。
6.应避免接头位置位于在潮湿、受水等影响的地方，以免影响接头表面的导电性表现。
7.镀锡、镀银等材料的接头能够更大限度确保接触面清洁，避免氧化。
导线的连接方式1.压接连接所谓压接连接，即利用冲压或滚压的方式将导线和导线连接器连接起来。
这种方式连接速度快，成本低，且连接牢固可靠，外观美观，非常适用于高压电力传输线路和低压线路的连接。
2.螺纹连接螺纹连接是指通过导线两端的螺纹部分来连接。
螺纹连接方式灵活便利，同时还能经受震动的冲击，非常适合连接电机开关和其他电力设备。
3.焊接连接焊接连接是指将两根导线通过高温焊接的方式连接起来。
这种连接方式虽然工艺复杂，修复时也很麻烦，但连接牢固，抗难度大，不会因机械震动和温度变化导致接触不良。
4.扣式连接扣式连接是指利用特殊的导线连接器将两根导线连接起来。
这种连接方式外观美观，缩短了连接线的长度，减少了线路阻抗，提高了接触面的质量。
总之，导线的连接质量直接关系到电力运输的稳定性和安全性。
正确的连接方式和注意要点能够大大提升线路运行的可靠性和经济效益。
20导线连接器技术
10
连接器类型 比较项目
表2.2.1符合GB13140系列标准的导线连接器产品特点说明
7
扭接式连接器在电气连续、机械强度、绝缘防护方面都优于焊接 工艺，且完全徒手操作（如果使用螺母套筒等辅助工具可进一步提高 工效），施工方便、高效。在其90多年（发明专利注册于1920年）的 发展历程中，逐渐形成了满足不同需求的多种形式。
区别于螺纹型和非螺纹型连接器，扭接式连接器只对导线提供握持 力，本身并不参与导电，早期的扭接式连接器甚至完全用陶瓷制造， 因此连接器不存在载流量指标。安装扭接式连接器时，无需对被连接 导线进行预扭绞，只需按要求将剥除绝缘层的导线并齐，套上连接器 旋转，当连接器外部导线也出现扭绞状态时，就完成了可靠连接。
图2.2.1 A推线式连接器的导线
图2.2.1 B通用型连接器的导线
13
一、主要技术内容
（三）施工工艺
主要施工方法：
4. 按图2.2.2所示，安装或拆卸扭接式导线连接器。
图2.2.2 扭接式连接器的安装
14
二、技术指标
导线连接器应用技术应符合：
《建筑电气工程施工质量验收规范》GB50303 《建筑电气细导线连接器应用技术规程》CECS421 《低压电气装置》（第5部分：电气设备的选择和安装第52章布线系统） GB16895.6 《家用及类似用途低压电路用的连接器件》GB13140
15
三、适用范围
适用于额定电压交流1kV及 以下和直流1.5kV及以下建筑电 气细导线（6mm2及以下的铜导 线）的连接。

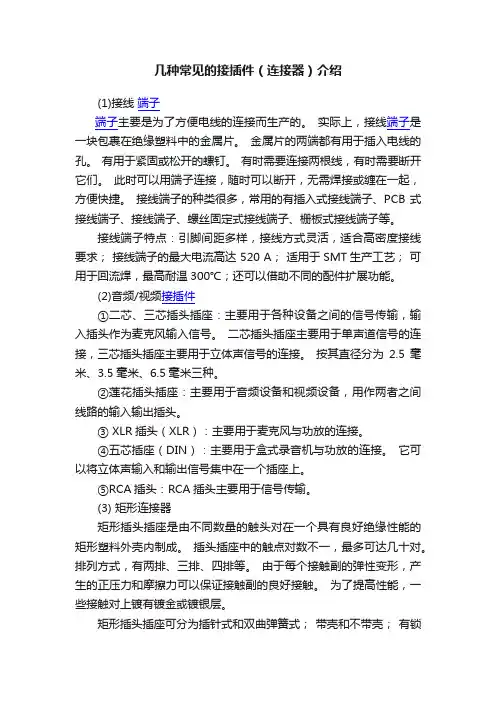

几种常见的接插件（连接器）介绍
几种常见的接插件（连接器）介绍(1)接线端子端子主要是为了方便电线的连接而生产的。
实际上，接线端子是一块包裹在绝缘塑料中的金属片。
金属片的两端都有用于插入电线的孔。
有用于紧固或松开的螺钉。
有时需要连接两根线，有时需要断开它们。
此时可以用端子连接，随时可以断开，无需焊接或缠在一起，方便快捷。
接线端子的种类很多，常用的有插入式接线端子、PCB式接线端子、接线端子、螺丝固定式接线端子、栅板式接线端子等。
接线端子特点：引脚间距多样，接线方式灵活，适合高密度接线要求；接线端子的最大电流高达 520 A；适用于SMT生产工艺；可用于回流焊，最高耐温300℃；还可以借助不同的配件扩展功能。
(2)音频/视频接插件①二芯、三芯插头插座：主要用于各种设备之间的信号传输，输入插头作为麦克风输入信号。
二芯插头插座主要用于单声道信号的连接，三芯插头插座主要用于立体声信号的连接。
按其直径分为2.5毫米、3.5毫米、6.5毫米三种。
②莲花插头插座：主要用于音频设备和视频设备，用作两者之间线路的输入输出插头。
③ XLR插头（XLR）：主要用于麦克风与功放的连接。
④五芯插座（DIN）：主要用于盒式录音机与功放的连接。
它可以将立体声输入和输出信号集中在一个插座上。
⑤RCA插头：RCA插头主要用于信号传输。
(3) 矩形连接器矩形插头插座是由不同数量的触头对在一个具有良好绝缘性能的矩形塑料外壳内制成。
插头插座中的触点对数不一，最多可达几十对。
排列方式，有两排、三排、四排等。
由于每个接触副的弹性变形，产生的正压力和摩擦力可以保证接触副的良好接触。
为了提高性能，一些接触对上镀有镀金或镀银层。
矩形插头插座可分为插针式和双曲弹簧式；带壳和不带壳；有锁定式和非锁定式，这种连接器常用于低频低压电路，高低频混合电路，多用于无线电仪器仪表。
(4) 圆形连接器圆形连接器主要有两种类型：接插式和螺接式。
插接式通常用于插拔频繁、连接点少、电流小于1A的电路连接。
导线连接方法课件
耐压试验
对导线连接进行耐压试验，检 查是否存在电击穿或漏电现象。
温度检测
通过红外测温仪检测导线连接 部位的温度，判断是否过热。
导线连接的维护与保养
定期检查
定期对导线连接进行检 查，发现异常及时处理。
紧固螺丝
定期检查并紧固导线连 接部位的螺丝，确保连
接牢固。
清洁保养
涂覆保护
定期清除导线连接部位 的灰尘和污垢，保持清
洁干燥。
对导线连接部位进行涂 覆保护，防止腐蚀和氧化。
05 导线连接常见问题与解 决方案
压接问题与解决方案
压接问题
压接不紧、压接变色、压接处导体变形。
解决方案
检查压接模具是否匹配，调整压接参数，确保压接力适中，避免过压或欠压，同 时检查导体规格是否符合要求。
焊接问题与解决方案
焊接问题
焊接不牢、焊点粗糙、焊点不光滑。
焊接连接
焊接连接是一种通过使用焊料 将导线连接在一起的方法。
焊接连接的优点在于其强度高、 稳定性好，适用于需要高强度 连接的场合。
Hale Waihona Puke 焊接连接的缺点是它需要专业 技能和工具，且焊接过程中可 能产生有害气体和烟尘。
机械连接
机械连接是一种通过使用螺丝、螺栓 等机械紧固件将导线连接在一起的方 法。
机械连接的缺点是需要使用额外的紧 固件，且安装过程可能较为繁琐。
按使用场合分
可分为室内连接、室外连 接、高温环境连接等。
按导线类型分
可分为单股线连接、多股 线连接、屏蔽线连接等。
02 导线连接方法
压接连接
压接连接是一种通过 使用压接钳将导线连 接在一起的方法。
压接连接的缺点是它 可能不够稳定，容易 受到振动或温度变化 的影响。
导线连接常用法
导线连接常用法
导线接头方法多，适用不同的导线。
绞合连接最简便，通常用于铜芯线。
紧压连接要套管，一般用于铜铝线。
专用连接器连接，室内装修盒接线。
焊接接头工艺严，接触电阻小不变。
采用接线帽接头，用于线径小的线。
接线端子连接头，用于螺钉上紧线。
需要连接的导线类型及连接部位不同，其连接的方法也不同。
常用的连接方法有绞合连接、紧压连接、焊接等。
1）绞合连接是指将需连接导线的芯线直接紧密绞合在一起。
铜导线常用绞合连接。
2）紧压连接是指用铜或铝套管套在被连接的芯线上，再用压接钳或压接模具压紧套管使芯线保持连接。
铜导线（一般是较粗的铜导
线）和铝导线都可以采用紧压连接，铜导线的连接应采用铜套管，铝导线的连接应采用铝套管。
3）焊接是指将金属（焊锡等焊料或导线本身）熔化而使导线连接。
电工技术中导线连接的焊接种类有锡焊、电阻焊、电弧焊、气焊、钎焊等。
4）专用连接器用于连接单股导线或多股导线。
操作时，剥去导线绝缘外皮，将连接器上的按键压到底，即可将导线从方形孔中插入或拔出，从而进行接线和拆线操作。
在布设线路时，应尽量不接头或减少接头。
对不可缺少的接头，必须采用正确的接头方法，严格按照导线连接的基本要求和基本工艺点来进行导线的连接。
这样就能保证当导线不够长或要分接支路时，确保线路的正常使用。
导线连接前，应小心地剥除导线连接部位的绝缘层，注意不可损伤其芯线。
导线连接的方法与基本要求
导线连接的方法与基本要求导线连接是将导线与导线、导线与器件之间进行连接的一项重要工作。
它通常涉及到电缆、插头、插座、接线端子等元件的使用，以确保电气信号的正常传输、电能的安全供应。
2.焊接连接：通过对导线进行局部高温，使导线表面熔化并融合在一起，形成连接。
常见的焊接方法有手工电弧焊接、氧乙炔焊接、氩弧焊接等。
3.张力连接：通过在导线两端施加一定的张力，使导线与连接器之间产生牢固的连接。
常见的连接器有夹子、夹具等。
4.螺纹连接：在导线和连接器上分别开挖相应的螺纹，通过旋转螺纹，将导线和连接器之间连接在一起。
常见的螺纹连接方法有机械螺纹连接、管螺纹连接等。
5.钎焊连接：通过使用低熔点的填充材料将导线焊接在连接器上。
钎焊常用于连接细小的导线和连接器。
1.电气连接可靠性：导线连接必须稳定可靠，不得出现电阻增大、温升过高等现象。
2.机械强度：导线连接要具有足够的机械强度，能够承受外力引起的震动和拉力。
3.导线接触良好：导线连接要求接触电阻尽可能低，确保信号传输的质量。
4.绝缘性能：导线连接部分应具备良好的绝缘性能，防止导线之间或与外界出现不必要的接触。
5.安全性：导线连接应符合安全使用标准，不应造成电击、火灾等安全隐患。
6.可维护性：导线连接应容易维护，方便排除故障并更换导线或连接器。
7.导线长度：导线连接中的两根导线应保持一定长度，以便于连接器的安装和导线的运输。
8.选用合适的导线和连接器：根据工作环境、信号传输要求、电流载荷等因素，选用符合要求的导线和连接器。
在实际的导线连接工作中，我们还需注意以下几点：1.使用合适的工具：选择适合使用场合的工具，如剥线钳、压接钳等，以保证导线接头的质量和效率。
2.注意导线截面积选择：根据电流载荷和导线的长度，选择合适的导线截面积，避免过载或导线过细导致的电流过大。
3.导线长度的控制：合理控制导线的长度，避免导线过长导致信号衰减或电阻增大。
4.接线端子的选择：根据导线的材质和规格，选择适合的接线端子，确保导线连接的牢固和可靠。
连接器基础知识(全)
第一章连接器的技术基础第一课引言什么是连接器为什么要使用连接器连接器的分类Molex产品和全球市场1什么是连接器？返回页首连接器是我们电子工程技术人员经常接触的一种部件。
它的作用非常单纯：在电路内被阻断处或孤立不通的电路之间，架起沟通的桥梁，从而使电流流通，使电路实现预定的功能。
连接器是电子设备中不可缺少的部件，顺着电流流通的通路观察，你总会发现有一个或多个连接器。
连接器形式和结构是千变万化的，随着应用对象、频率、功率、应用环境等不同，有各种不同形式的连接器。
例如，球场上点灯用的连接器和硬盘驱动器的连接器，以及点燃火箭的连接器是大不相同的。
但是无论什么样的连接器，都要保证电流顺畅连续和可靠地流通。
就泛指而言，连接器所接通的不仅仅限于电流，在光电子技术迅猛发展的今天，光纤系统中，传递信号的载体是光，玻璃和塑料代替了普通电路中的导线，但是光信号通路中也使用连接器，它们的作用与电路连接器相同。
由于我们只关心电路连接器，所以，本课程将紧密结合Molex公司的产品，集中介绍电路连接器及其应用。
2为什么要使用连接器？返回页首设想一下如果没有连接器会是怎样？这时电路之间要用连续的导体永久性地连接在一起，例如电子装置要连接在电源上，必须把连接导线两端，与电子装置及电源通过某种方法（例如焊接）固定接牢。
这样一来，无论对于生产还是使用，都带来了诸多不便。
以汽车电池为例。
假定电池电缆被固定焊牢在电池上，汽车生产厂为安装电池就增加了工作量，增加了生产时间和成本。
电池损坏需要更换时，还要将汽车送到维修站，脱焊拆除旧的，再焊上新的，为此要付较多的人工费。
有了连接器就可以免除许多麻烦，从商店买个新电池，断开连接器，拆除旧电池，装上新电池，重新接通连接器就可以了。
这个简单的例子说明了连接器的好处。
它使设计和生产过程更方便、更灵活，降低了生产和维护成本。
连接器的好处改善生产过程连接器简化电子产品的装配过程。
也简化了批量生产过程易于维修如果某电子元部件失效，装有连接器时可以快速更换失效元部件便于升级随着技术进步，装有连接器时可以更新元部件，用新的、更完善的元部件代替旧的提高设计的灵活性使用连接器使工程师们在设计和集成新产品时，以及用元部件组成系统时，有更大的灵活性。
