2014(变电)安规文档
一、填空题（30题，每题1分）1.作业现场的生产条件和安全设施等应符合有关标准规范的要求，工作人员的劳动防护用品应合格、齐备。
2. 各类作业人员应接受相应的安全生产教育和岗位技能培训，经考试合格上岗。
3. 新参加电气工作的人员、实习人员和临时参加劳动的人员(管理人员、非全日制用工等)，应经过安全知识教育后，方可下现场参加指定的工作，并且不得单独工作。
4. 工作票的有效期与延期规定，带电作业工作票不得延期。
5. 工作票由设备运行管理单位签发，也可由经设备运行管理单位审核且经批准的修试及基建单位签发。
6. 工作票的使用规定：一张工作票内所列的工作，若至预定时间，一部分工作尚未完成，需继续工作者，在送电前，应按照送电后设备带电情况，办理新的工作票。
7. 工作负责人(监护人)应是具有相关工作经验，熟悉设备情况和电力安全工作规程，经工区生产领导书面批准的人员。
8. 工作票有破损不能继续使用时，应补填新的工作票。
9 工作负责人、专责监护人应始终在工作现场，对工作班人员的安全认真监护，及时纠正不安全的行为。
10. 在原工作票的停电及安全措施范围内增加工作任务时，应由工作负责人征得工作票签发人和工作许可人同意，并在工作票上增填工作项目。
11. 工作票制度是在电气设备上工作保证安全的组织措施之一。
12. 供电单位或施工单位到用户变电站内施工时，工作票应由有权签发工作票的供电单位、施工单位或用户单位签发。
13. 在电流互感器与短路端子之间导线上进行任何工作，应有严格的安全措施，并填用“二次工作安全措施票”。
必要时申请停用有关保护装置、安全自动装置或自动化监控系统。
14. 检修部分若分为几个在电气上不相连接的部分，则各段应分别验电接地短路。
15. 对由于设备原因，接地刀闸与检修设备之间连有断路器(开关)，在接地刀闸和断路器(开关)合上后，在断路器(开关)操作把手上，应悬挂“禁止分闸！”的标示牌。
16. 在显示屏上进行操作的断路器(开关)和隔离开关的操作处均应相应设置“禁止合闸，有人工作！”或“禁止合闸，线路有人工作！”以及“禁止分闸！”的标记。
17. 如果线路上有人工作，应在线路断路器和隔离开关操作把手上悬挂“禁止合闸，线路有人工作！”的标示牌。
18. 当验明设备确已无电压后，应立即将检修设备接地并三相短路。
电缆及电容器接地前应逐相充分放电。
19. 电压等级110kV时，工作人员在进行工作中正常活动范围与设备带电部分的安全距离为 1.5m 。
20. 线路停电检修工作结束时，应得到工作负责人的工作结束报告。
21. 任何人发现有违反本规程的情况，应立即制止，经纠正后才能恢复作业。
各类作业人员有权拒绝违章指挥和强令冒险作业；在发现良接危及人身、电网和设备安全的紧急情况时，有权停止炸业或者在采取可能的紧急措施后撤离作业场所，并立即报告。
22. 因故间断电气工作连续 3 个月以上者，应重新学习电力安全工作规程，并经考试合格后，方能恢复工作。
23. 待用间隔(母线连接排、引线己接上母线的备用间隔)应有名称、编号，并列入调度管辖范围。
其隔离开关(刀闸)操作手柄、网门应加锁。
24. 电气设备操作后的位置检查应以设备实际位置为准，无法看到实际位置时，可通过设备机械位置指示、电气指示、带电显示装置、仪表及各种遥测、遥信等信号的变化来判断。
25. 第一、二种工作票和带电作业工作票的有效时间，以批准的检修期为限。
26. 在手车开关拉出后，应观察隔离挡板是否可靠封闭。
封闭式组合电器引出电缆备用孔或母线的终端备用孔应用专用器具封闭。
27.对于因平行或邻近带电设备导致检修设备可能产生感应电压时，应加装工作接地线或使用个人保安线，加装的接地线应登录在工作票上，个人保安线由工作人员自装自拆。
28、进行直接接触20kV及以下电压等级的带电作业时，应穿合格的绝缘防护用具；使用的安全带、安全帽应有良好的绝缘性能，必要时戴护目镜。
29. 火灾、地震、台风、冰雪、洪水、泥石流、沙尘暴等灾害发生时，如需要对设备进行巡视时，应制定必要的安全措施，得到设备运行单位分管领导批准，并至少两人一组，巡视人员应与派出部门之间保持通信联络。
二、判断题（20题，每题2分）1. 为加强电力生产现场管理，规范各类工作人员的行为，保证人身、电网和设施安全，依据国家有关法律、法规，结合电力生产的实际，制定电力安全工作规程。
（×）2. 各类作业人员应被告知其作业现场和工作岗位存在的危险因素、防范措施及事故紧急处理措施。
（√）3. 各单位可根据现场情况制定安规补充条款和实施细则，经本单位分管生产的领导(总工程师)批准后执行。
（√）4．外单位承担或外来人员参与公司系统电气工作的工作人员工作前，设备运行单位应告知现场危险点和安全注意事项。
（×）5．作业现场的生产条件和安全设施等应符合有关法律的要求，工作人员的劳动防护用品应合格、齐备。
（×）6. 运用中的电气设备是指全部带有电压或一经操作即带有电压的电气设备。
（×）7. 新参加电气工作的人员、实习人员和临时参加劳动的人员(管理人员、非全日制用工等)，应经过安全知识教育后，方可下单独工作（×）。
8. 在发生人身触电事故时，应立即报告上级领导，并断开有关设备的电源。
（×）9. 直流系统升降功率前应确认功率设定值不小于当前系统允许的最小功率，且不能超过当前系统允许的最大功率限制。
（√）10.试验负责人应由有经验的人员担任，开始试验前，试验负责人应向全体试验人员详细布置试验中的安全注意事项，交待邻近间隔的带电部位，以及其他安全注意事项。
（√）11. 未装防误操作闭锁装置或闭锁装置失灵的刀闸手柄、阀厅大门和网门，应加挂机械锁。
（√）12. 操作人和监护人应根据模拟图或接线图核对所填写的操作项目，并分别手工或电子签名，然后经运行值班负责人检修人员操作时由工作负责人审核签名。
（√）13. 事故应急处理可以不用操作票。
（√）14. 户外110kV(中性点接地系统)高压配电装置场所的行车通道上，应设置行车安全限高标志的安全距离为1.65米。
（√）15 工作票有破损不能继续使用时，应补填新的工作票，不需重新履行签发许可手续。
（×）16. 二次系统和照明等回路上的工作，需要将高压设备停电者或做安全措施者，应填用第一种工作票（√）17 供电单位或施工单位到用户变电站内施工时，工作票不能由用户单位签发。
（×）18. 低压配电盘、配电箱和电源干线上的工作，应填用变电站(发电厂)第一种工作票。
（×）19. 在高压设备继电保护、安全自动装置和仪表、自动化监控系统等及其二次回路上工作，工作本身不需要停电，但与导电部分小于表2－1规定的安全距离需做安全措施者，应填用变电站(发电厂)第二种工作票。
（×）20. 在带电的电压互感器二次回路上工作时，除严格防止短路外，还要严格防止接地。
（√）三、问答题（共3题，每题10）1、各类作业人员应接受哪些相应的安全生产教育和考试？（10分）①各类作业人员应接受相应的安全生产教育和岗位技能培训，经考试合格后上岗。
②作业人员对安全规程应每年考试一次，因故间断电气工作连续三个月以上者，应重新学习本规程，并经考试合格后方能恢复工作。
③新参加电气工作人员应经过安全知识教育后方可下现场参加制定工作，并且不能单独工作。
2. 对线路的停、送电有哪些严格、具体的规定？（10分）线路的停、送电应按照值班调度员或线路工作许可人的指令执行。
严禁约时停、送电。
停电时，应先将该线路可能来电的所有断路器、线路隔离开关、母线隔离开关全部拉开，手车开关应拉至实验或检修位置，验明确无电压后，在线路上所有可能来电的各端装设接地线或者合上接地刀闸。
在线路断路器和隔离开关操作把手上均应悬挂“禁止合闸，线路有人工作！”标识牌，在显示屏上断路器和隔离开关的操作处均应设置“禁止合闸，线路有人工作！”的标记。
3、作业人员的基本条件？（10）①经医师鉴定，无妨碍工作的病症。
②具备必要的电器知识和业务技能，且按工作性质，熟悉本规程的相关部分，并经考试合格。
③具备必要的安全生产知识，学会紧急救护法，特别要学会触电急救。
一、填空题（30题，每题1分）1. 值班调度员或线路工作许可人必须将线路停电检修的工作班组数目、工作负责人姓名、工作地点和工作任务记入记录簿。
2. 任何运行中的星形接线设备的中性点，应视为带电设备。
3. 检修设备停电，应拉开隔离开关(刀闸)，断路器手车应拉至试验或检修位置，应使各方面有一个明显的断开点。
4. 带电更换63(66)kV绝缘子或在绝缘子串上作业，应保证作业中良好绝缘子片数不得少于 3 片。
5. 高架绝缘斗臂车操作人员应服从工作负责人的指挥，作业时应注意周围环境及操作速度。
6. 进行直接接触20kV及以下电压等级的带电作业时，应穿合格的绝缘防护用具；使用的安全带、安全帽应有良好的绝缘性能，必要时戴护目镜。
7.外单位承担或外来人员参与公司系统电气工作的工作人员，应熟悉国家电网公司电力安全工作规程（变电部分）,并经考试合格,经设备运行管理单位认可,方可参加工作。
8 各类作业人员有权拒绝违章指挥和强令冒险作业9. 在工作间断期间，若有紧急需要，运行人员可在工作票未交回的情况下合闸送电，但应先通知工作负责人，在得到工作班全体人员已经离开工作地点、可以送电的答复后方可执行，并应采取下列措施：1)拆除临时遮栏、接地线和标示牌，恢复常设遮栏，换挂“止步，高压危险！”的标示牌；2)应在所有道路派专人守候，以便告诉“设备已经合闸送电，不得继续工作”。
守候人员在工作票未交回以前，不得离开守候地点。
10. 电力安全工作规程要求，作业人员对电力安全工作规程应每年考试一次。
11. 作业现场的生产条件和安全设施等应符合有关标准、规范的要求，工作人员的劳动防护用品应合格、齐备。
12. 各类作业人员应被告知其作业现场和工作岗位存在的危险因素、防范措施及事故紧急处理措施。
13. 为加强电力生产现场管理，规范各类工作人员的行为，保证人身、电网和设备安全，依据国家有关法律、法规，结合电力生产的实际，制定电力安全工作规程。
14. 作业人员的基本条件之一：经医师鉴定,作业人员无妨碍工作的病症。
15. 作业人员的基本条件规定，作业人员的体格检查每两年至少一次。
16. 高压电气设备：电压等级在 1000 伏及以上者。
17. 高压设备上全部停电的工作，系指室内高压设备全部停电(包括架空线路与电缆引入线在内)，并且通至邻接高压室的门全部闭锁，以及室外高压设备全部停电(包括架空线路与电缆引入线在内)。
18. 工作票制度规定，工作负责人允许变更一次。
原、现工作负责人应对工作任务和安全措施进行交接。
安规(变电)
1.3作业人员基本条件
经医师鉴定
具备必要的电气知识和业务技能，且按工 作性质，熟悉本规程的相关部分，并经考 试合格。
安全生产知识，学会紧急救护法，特别是 触电急救。
1.4教育和培训
安全生产教育和岗位技能培训，经考试合 格后上岗。 每年考试一次，间断3个月以上者，应重新 学习考试合格后，方能恢复工作。 新员工：不得单独工作 外来人员：经设备运行管理单位认可
3.2工作许可制度
工作许可人、工作负责人角色 如何进行许可
3.3工作监护制度
作班开始工作的前提 工作负责人 专职监护人
3.4工作间断、转移和终结制度
工作终结和工作票终结的关系 保存期限
4保证安全的技术措施
停电 验电 接地 悬挂标示牌和装设遮栏
4.1停电
断路器和隔离开关全部分开，或开关小车 在试验位置，保证各方面都有一个明显的 断开点，且断开控制电源和合闸电源
1.5任何人发现有违反本规程的情况， 应立即制止。
1.6在试验和推广新设备……等， 经分管生产领导（总工程师）批准 后执行。
1.7 电气设备分为高压和低压两种 （重要内容）：
高压电气设备：电压等级在1000V及以上者； 低压电气设备：电压等级在1000V以下者。 此电压为线电压
运行中的电气设备，是指全部带有电压、 一部分带有电压或一经操作即带有电压的 电气设备
工作结束时，应得到工作负责人(包括用户)的工 作结束报告，确认所有工作班组均已竣工，接地 线己拆除，工作人员己全部撤离线路，并与记录 簿核对无误后，方可下令拆除变电站或发电厂内 的安全措施，向线路送电。
线路上有人工作挂“禁止合闸，线路有人 工作”标示牌
简单介绍线路检修、开关检修、闸刀检修
止步，高压危险！
《安规(变电部分)》培训课件ppt
操作前的准备
01
02
03
04
安全防护用品检查
确保穿戴的防护服、手套、安 全帽等符合安全标准，无破损
或老化现象。
工具设备检查
对使用的工具、仪器进行功能 性和安全性的检查，确保其正
常、无故障。
环境评估
检查作业现场的安全状况，如 是否有潜在的滑倒、触电等风
险，确保环境安全。
人员资质确认
确保操作人员具备相应的操作 资质，了解操作规程和安全知
识。
操作过程的规定
操作步骤标准化
严格按照规定的操作步 骤进行，不得擅自更改
或跳过。
多人协作规范
在多人协同作业时，明 确各自职责，遵循既定
的工作流程。
异常情况处理
遇到异常情况时，应立 即停止操作，报告上级 ，并采取必要的安全措
施。
禁止行为
明确告知禁止的行为， 如带电作业、擅自改变
设备参数等。
操作后的检查与记录
《安规(变电部分)》培 训课件
汇报人：可编辑 2023-12-23
目录
• 安规(变电部分)概述 • 安规(变电部分)基本要求 • 安规(变电部分)操作规程 • 安规(变电部分)事故预防与处理 • 安规(变电部分)典型案例分析
01
安规(变电部分)概述
安规(变电部分)的定义与重要性
定义
安规(变电部分)是指关于变电所安全运行的一系列规程和规定，旨在确保变电 所的安全、稳定、高效运行。
案例分析
操作员在操作过程中未严格遵守安规要求，对操作顺序的 重要性认识不足，缺乏安全意识。
详细描述
某变电所操作员在执行倒闸操作时，未按照规定的操作顺 序进行，导致带负荷拉刀闸，引发了短路事故，造成设备 严重损坏和人员伤亡。

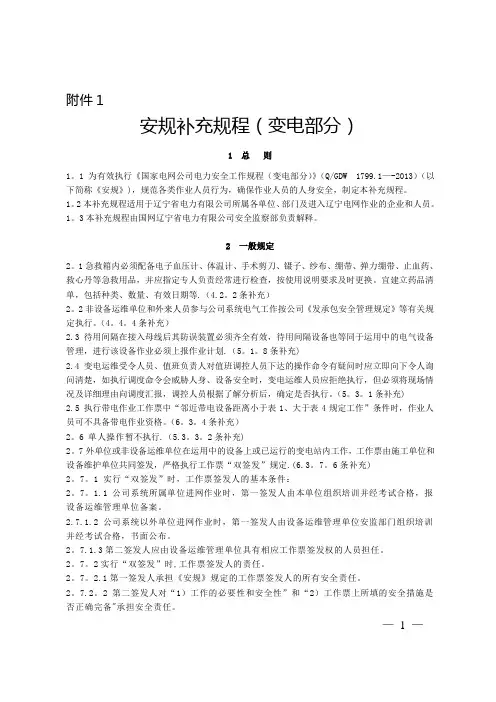

《国家电网公司电力安全工作规程(变电部分)》(QGDW 1799.1--2013)补充规程(变电部
附件1安规补充规程（变电部分）1 总则1。
1为有效执行《国家电网公司电力安全工作规程（变电部分）》（Q/GDW 1799.1—-2013）（以下简称《安规》)，规范各类作业人员行为，确保作业人员的人身安全，制定本补充规程。
1。
2本补充规程适用于辽宁省电力有限公司所属各单位、部门及进入辽宁电网作业的企业和人员。
1。
3本补充规程由国网辽宁省电力有限公司安全监察部负责解释。
2 一般规定2。
1急救箱内必须配备电子血压计、体温计、手术剪刀、镊子、纱布、绷带、弹力绷带、止血药、救心丹等急救用品，并应指定专人负责经常进行检查，按使用说明要求及时更换。
宜建立药品清单，包括种类、数量、有效日期等.（4.2。
2条补充）2。
2非设备运维单位和外来人员参与公司系统电气工作按公司《发承包安全管理规定》等有关规定执行。
（4。
4。
4条补充）2.3 待用间隔在接入母线后其防误装置必须齐全有效，待用间隔设备也等同于运用中的电气设备管理，进行该设备作业必须上报作业计划.（5。
1。
8条补充)2.4 变电运维受令人员、值班负责人对值班调控人员下达的操作命令有疑问时应立即向下令人询问清楚，如执行调度命令会威胁人身、设备安全时，变电运维人员应拒绝执行，但必须将现场情况及详细理由向调度汇报，调控人员根据了解分析后，确定是否执行。
（5。
3。
1条补充)2.5 执行带电作业工作票中“邻近带电设备距离小于表1、大于表4规定工作”条件时，作业人员可不具备带电作业资格。
（6。
3。
4条补充）2。
6 单人操作暂不执行.（5.3。
3。
2条补充)2。
7外单位或非设备运维单位在运用中的设备上或已运行的变电站内工作，工作票由施工单位和设备维护单位共同签发，严格执行工作票“双签发”规定.(6.3。
7。
6条补充)2。
7。
1 实行“双签发”时，工作票签发人的基本条件：2。
7。
1.1公司系统所属单位进网作业时，第一签发人由本单位组织培训并经考试合格，报设备运维管理单位备案。
安规(变电部分)
D
一张工作票若至预定时间，一部分工作尚未 完成，需继续工作而不妨碍送电者，在送电 前应按照送电后现场设备带电情况（ ） 。
A-重新办理工作票并布置安全措施|B-重新布置安全措施|C重新布置安全措施并修改工作票|D-重新布置安全措施并加强 监护
A
工作负责人可以变更（ ）次。
A-一次|B-三次|C-二次|D-四次
（ ）询问清楚。
员
A
变电站（ ）工作票可以采用电话许可方 式，但应录音并各自做好记录。
A-事故应急抢修|B-带电作业|C-第一种|D-第二种
D
采取电话许可的工作票，工作所需安全措施 A-不布置|B-不布置，但应设置专责监护人|C-工作班成员布
可以（
）。
置|D-运行值班员到场布置
C
间断后继续工作，若无（ 人员不得进入工作地点。
A-名称和编号|B-永久性隔离挡板（护网）|C-禁止标示牌|D警告标示牌
答案 C B B C
D
D B D B
B
B
雷雨天气，需要巡视室外高压设备时，不准 靠近（ ）。
A-变压器|B-电容器|C-电抗器|D-避雷器
D
室外高压设备发生接地后，人员应距离故障 点（ ）以外。
A-16m|B-2m|C-4m|D-8m
C
高压验电时，验电器的伸缩式绝缘棒长度应 拉足，验电时（ ）不应超过护环。
A-头部|B-手持位置|C-手臂部分|D-身体任何部分
B
对无法进行直接验电的设备间接验电时，至
少应有（ ）非同样原理或非同源的指示
发生对应变化，且所有这些确定的指示均已 A-三个|B-两个|C-五个|D-四个
B
同时发生对应变化，才能确认该设备已无电
2014配电安规(试行)
１总则．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１２配电作业基本条件．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１２．１作业人员．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１２．２配电线路和设备．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２２．３作业现场．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２３保证安全的组织措施．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４３．１在配电线路和设备上工作，保证安全的组织措施．．．．．．．．．．．．．．．．．．．．．．４３．２现场勘察制度．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４３．３工作票制度．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４３．４工作许可制度．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１０３．５工作监护制度．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１１３．６工作间断、转移制度．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１１３．７工作终结制度．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１２４保证安全的技术措施．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１２４．１在配电线路和设备上工作保证安全的技术措施．．．．．．．．．．．．．．．．．．．．．．．１２４．２停电．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１３４．３验电．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１４４．４接地．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１４４．５悬挂标示牌和装设遮栏（围栏）．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１６５运行和维护．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１７５．１巡视．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１７５．２倒闸操作．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１８６架空配电线路工作．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２３６．１坑洞开挖．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２３６．２杆塔上作业．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２３６．３杆塔施工．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２４６．４放线、紧线与撤线．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２５６．５高压架空绝缘导线工作．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２６６．６邻近带电导线的工作．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２６６．７同杆（塔）架设多回线路中部分线路停电的工作．．．．．．．．．．．．．．．．．．．．．２７７配电设备工作．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２７７．１柱上变压器台架工作．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２７７．２箱式变电站工作．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２８７．３配电站、开闭所工作．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２８７．４计量、负控装置工作．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２８８低压电气工作．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２９８．１一般要求．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２９８．２低压配电网工作．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２９８．３低压用电设备工作．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３０９带电作业．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３０９．１一般要求．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３０９．２安全技术措施．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３１９．３带电断、接引线．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３２９．５高压电缆旁路作业．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３３９．６带电立、撤杆．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３３９．７使用绝缘斗臂车的作业．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３３９．８带电作业工器具的保管、使用和试验．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３４１０二次系统工作．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３４１０．１一般要求．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３４１０．２电流互感器和电压互感器工作．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３５１０．３现场检修．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３５１０．４整组试验．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３５１１高压试验与测量工作．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３６１１．１一般要求．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３６１１．２高压试验．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３６１１．３测量工作．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３７１２电力电缆工作．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３８１２．１一般要求．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３８１２．２电力电缆施工作业．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３８１２．３电力电缆试验．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４０１３分布式电源相关工作．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４０１３．１一般要求．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４０１３．２并网管理．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４１１３．３运维和操作．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４１１４机具及安全工器具使用、检查、保管和试验．．．．．．．．．．．．．．．．．．．．．．．．．．４２１４．１一般要求．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４２１４．２施工机具使用和检查．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４２１４．３施工机具保管和试验．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４４１４．４电动工具使用和检查．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４４１４．５安全工器具使用和检查．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４５１４．６安全工器具保管和试验．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４６１５动火工作．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４７１５．１一般要求．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４７１５．２动火作业．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４７１５．３焊接、切割．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．５０１６起重与运输．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．５１１６．１一般要求．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．５１１６．２起重．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．５１１６．３运输．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．５２１７高处作业．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．５２１７．１一般要求．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．５２１７．２安全带．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．５３１７．３脚手架．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．５４１７．４梯子．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．５４附录Ａ（资料性附录）现场勘察记录格式．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．５５附录Ｂ（资料性附录）配电第一种工作票格式．．．．．．．．．．．．．．．．．．．．．．．．．．５６附录Ｃ（资料性附录）配电第二种工作票格式．．．．．．．．．．．．．．．．．．．．．．．．．．５９附录Ｄ（资料性附录）配电带电作业工作票格式．．．．．．．．．．．．．．．．．．．．．．．．６１附录Ｅ（资料性附录）低压工作票格式．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６３附录Ｆ（资料性附录）配电故障紧急抢修单格式．．．．．．．．．．．．．．．．．．．．．．．．６５附录Ｇ（资料性附录）配电工作任务单格式．．．．．．．．．．．．．．．．．．．．．．．．．．．．６７附录Ｈ（规范性附录）安全工器具试验项目、周期和要求．．．．．．．．．．．．．．．．６９附录Ｉ（规范性附录）标示牌式样．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．７２附录Ｊ（资料性附录）配电倒闸操作票格式．．．．．．．．．．．．．．．．．．．．．．．．．．．．７３附录Ｋ（规范性附录）起重机具检查和试验周期、质量参考标准．．．．．．．．．．７４附录Ｌ（资料性附录）配电一级动火工作票格式．．．．．．．．．．．．．．．．．．．．．．．．７６附录Ｍ（资料性附录）配电二级动火工作票格式．．．．．．．．．．．．．．．．．．．．．．．．７８附录Ｎ（资料性附录）动火管理级别的划定．．．．．．．．．．．．．．．．．．．．．．．．．．．．８０附录Ｏ（规范性附录）登高工器具试验标准表．．．．．．．．．．．．．．．．．．．．．．．．．．８１附录Ｐ紧急救护法．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．８２１总则１．１为加强配电作业现场管理，规范各类工作人员的行为，保证人身、电网和设备安全，依据国家有关法律、法规，结合配电作业实际，制定本规程。
《安规(变电部分)》培训课件
变压器是利用电磁感应原理，将某一等级的交流电压和电流转换成同频率的另 一等级电压和电流的设备。
变电设施的操作规程
操作人员需经过专业培训，熟 悉变电设施的结构、原理、操 作规程及注意事项。
操作人员应严格遵守操作规程 ，确保变电设施的安全运行。
在操作过程中，应密切关注设 备运行状态，发现异常情况应 及时处理并上报。
变电设施的日常维护与检查
定期对变电设施进行 检查，确保设备正常 运行。
发现设备故障或隐患 应及时处理，确保设 备安全可靠运行。
对变电设施进行清洁 、润滑等保养工作， 延长设备使用寿命。
03
现场安全措施
现场作业的安全要求
进入作业现场前，应了解现场的 安全状况，遵守安全规程，正确
使用安全防护用品。
改进措施
根据考核结果，制定相应的改进 措施，帮助学员提高技能水平。
跟踪与反馈
对改进措施进行跟踪，确保改进 的有效性，并收集学员的反馈意
见，不断完善培训体系。
THANKS
感谢观看
安规要求在任何情况下， 都要把安全放在第一位， 不得以任何理由忽视安全 。
遵守法律法规
安规要求所有从事电力生 产和相关活动的人员必须 遵守国家和地方的法律法 规，不得违反。
02
变电安全基础
变电设施简介
变电站
变电站是电力系统中变换电压、接受和分配电能、控制电力的流向和调整电压 的场所，一般装有变压器、高压配电装置、低压配电装置等设备。
原因分析
设备老化、维护不当或质量问 题导致设备故障。
详细描述
某变电所变压器出现故障，导 致大面积停电，造成经济损失 和影响。
预防措施
定期对设备进行检查和维护， 及时发现并处理设备故障，加
《安规》(发电厂和变电所电气部分)
附件1：中国南方电网有限责任公司电力安全工作规程（变电站和发电厂电气部分）（征求意见稿）I中国南方电网有限责任公司发布II目次前言 (V)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 总则 (2)5 高压设备运行工作的基本要求 (2)5.1 一般安全要求 (3)5.2 高压电气设备的巡视 (3)5.3 电气操作 (3)5.4 高压电气设备上工作 (6)6 保证安全的组织措施 (6)6.1 在电气设备上工作，保证安全的组织措施 (6)6.2 工作票制度 (7)6.3 工作许可制度 (9)6.4 工作监护制度 (9)6.5 工作间断、转移和终结制度 (10)7 保证安全的技术措施 (10)7.1 在电气设备上工作，保证安全的技术措施： (10)7.2 停电 (11)7.3 验电 (11)7.4 接地 (11)7.5 悬挂标示牌和装设遮栏（围栏） (12)8 线路作业时变电站和发电厂的安全措施 (13)9 带电作业 (13)9.1 一般规定 (13)9.2 一般安全技术措施 (14)9.3 等电位作业 (15)9.4 带电断、接引线 (16)9.5 带电短接设备 (16)9.6 带电清扫机械作业 (17)9.7 高架绝缘斗臂车作业 (17)9.8 带电水冲洗 (17)9.9 带电检测绝缘子 (18)9.10 低压带电作业 (19)9.11 带电作业工具的保管、使用和试验 (19)10 在停电的低压配电装置和低压导线上的工作 (21)11 发电机、同期调相机和高压电动机的检修、维护工作 (21)12 在六氟化硫电气设备上的工作 (22)13 二次系统上的工作 (23)14 电力电缆工作 (24)III14.1 电力电缆工作的基本要求 (24)14.2 电力电缆作业时的安全措施 (25)15 电气试验 (26)15.1 电气试验一般规定： (26)15.2 高压试验 (26)16 在阀塔设备上的工作 (27)17 一般安全措施 (27)附录A 变电站（发电厂）电气操作票格式 (29)附录B1 变电站（发电厂）电气第一种工作票格式 (30)附录B2 变电站（发电厂）电气第二种工作票格式 (31)附录B3 变电站（发电厂）电气第三种工作票格式 (32)附录B4 变电站（发电厂）电气其他安全措施交底单格式 (33)附录B5 二次设备及回路安全技术措施单格式 (34)附录B6 标示牌式样 (35)附录C1 绝缘安全工器具试验项目、周期和要求 (36)附录C2 带电作业高架绝缘斗臂车电气试验标准表 (38)附录C3 登高工器具试验标准表 (40)附录C4 紧急救护法 (41)IV前言为把中国南方电网有限责任公司建设成为经营型、服务型、一体化、现代化的企业，实现南方电网统一开放、结构合理、技术先进、安全可靠的发展目标，确保南方电网安全、稳定、可靠运行，按照南方电网有限责任公司管理思想现代化、管理制度规范化、管理手段信息化、管理机制科学化的要求，科学地建立和健全中国南方电网有限责任公司标准体系，指导和规范变电站和发电厂及电力线路的安全作业，加强电力生产现场管理，规范各类工作人员的行为，保证人身、电网和设备安全，依据国家有关法律、法规，结合电力生产的实际，特制定本规程。
中国电网安全规程电子版(变电站和发电厂电气部分)
全员统考安规复习资料（供参考，以原文为主）一、国网公司安规（变电站和发电厂电气部分）1 总则1.1 为加强电力生产现场管理,规范各类工作人员的行为，保证人身、电网和设备安全，依据国家有关法律、法规，结合电力生产的实际，制定本规程。
1.2 作业现场的基本条件1.2.1 作业现场的生产条件和安全设施等应符合有关标准、规范的要求，工作人员的劳动防护用品应合格、齐备。
1.2.2 经常有人工作的场所及施工车辆上宜配备急救箱，存放急救用品，并应指定专人经常检查、补充或更换。
1.2.3 现场使用的安全工器具应合格并符合有关要求。
1.2.4 各类作业人员应被告知其作业现场和工作岗位存在的危险因素、防范措施及事故紧急处理措施。
1.3 作业人员的基本条件1.3.1 经医师鉴定，无妨碍工作的病症（体格检查每两年至少一次）。
1.3.2 具备必要的电气知识和业务技能，且按工作性质，熟悉本规程的相关部分，并经考试合格。
1.3.3 具备必要的安全生产知识，学会紧急救护法，特别要学会触电急救。
1.4 教育和培训1.4.1 各类作业人员应接受相应的安全生产教育和岗位技能培训，经考试合格上岗。
1.4.2 作业人员对本规程应每年考试一次。
因故间断电气工作连续3个月以上者，应重新学习本规程，并经考试合格后，方能恢复工作。
1.4.3 新参加电气工作的人员、实习人员和临时参加劳动的人员（管理人员、临时工等），应经过安全知识教育后，方可下现场参加指定的工作，并且不得单独工作。
1.4.4 外单位承担或外来人员参与公司系统电气工作的工作人员应熟悉本规程、并经考试合格，方可参加工作。
工作前，设备运行管理单位应告知现场电气设备接线情况、危险点和安全注意事项。
1.5 任何人发现有违反本规程的情况，应立即制止，经纠正后才能恢复作业。
各类作业人员有权拒绝违章指挥和强令冒险作业，在发现直接危及人身、电网和设备安全的紧急情况时，有权停止作业或者在采取可能的紧急措施后撤离作业场所，并立即报告。
(变电安规)
• 2.3.3 倒闸操作的分类 • 2.3.3.1 （原第23条部分）监护操作：由两人进行同 一项的操作。 • 监护操作时，其中一人对设备较为熟悉者作监护。特 别重要和复杂的倒闸操作，由熟练的运行人员操作， 运行值班负责人监护。（7.1福州案例）
• 2.3.4 操作票 • 2.3.4.1 （原第18条中的一句）倒闸操作由操作人员填用操作 票（见附录1）。 • 2.3.4.2 （原第21条）操作票应用钢笔或圆珠笔逐项填写。用 计算机开出的操作票应与手写格式一致；操作票票面应清楚整 洁，不得任意涂改。操作人和监护人应根据模拟图或接线图核 对所填写的操作项目，并分别签名，然后经运行值班负责人 （检修人员操作时由工作负责人）审核签名。（东山变） • （原第18条）每张操作票只能填写一个操作任务。 • 2.3.4.3 （原第20条）下列项目应填入操作票内： • 1) 应拉合的设备[断路器(开关)、隔离开关(刀闸)、接地刀闸 等]，验电，装拆接地线，安装或拆除控制回路或电压互感器回 路的熔断器，切换保护回路和自动化装置及检验是否确无电压 等； • 2) 拉合设备[断路器(开关)、隔离开关(刀闸)、接地刀闸等]后 检查设备的位置；（09年2月11日天津500KV接地刀 • 3) 进行停、送电操作时，在拉、合隔离开关(刀闸)、手车式开 关拉出、推入前，检查断路器(开关)确在分闸位置；
二、高压设备工作的基本要求
（原安规24条，新安规25条） 《安规》变电站和发电厂电气部分
6、在保留监护下操作的前提下,首次提出了单人操作、遥控操作、检修人员操作和 程序操作的概念，以满足新技术应用和减人增效提高劳动生产率的要求。 1） 倒闸操作可以通过就地操作、遥控操作、程序操作完成。遥控操作、程序操作 的设备应满足有关技术条件。(2.3.2条)
电力安全工作规程发电厂和变电站电气部分(条文说明)
电力安全工作规程 发电厂和变电站电气部分编制说明
• 为适应现阶段电力安全的要求，本标准明确了“具有 220kV及以上电压等级设施的用电单位运用中的电气设备 及其相关场所”的范围。 • c)本标准适应电力体制安全管理的现时格局。标准没有将 传统的电力安全监管方式固化，在纳入现代安全管理相关 内容的同时，也不排斥其他行之有效的方式，以促进电力 安全监管的发展和进步。如：在传统方式—工作票制度中， 补充了“电气带电作业工作票”、“紧急抢修单”。 • d)本标准满足现场安全技术要求。标准引入了近年的电力 安全技术研究成果，包括交流750kV、1000kV、直流 ±50kV至±800kV的作业安全距离以及计算机程序操作等 内容，适应了现场安全工作的 需要。
国家电网公司、中国南方电网有限责任公司、中国大 唐集团公司、浙江省能源集团有限公司。
2
电力安全工作规程 发电厂和变电站电气部分编制说明
• 1.3主要编制过程 • 本标准的编制过程经历了申报立项、任务下达后因电力特 高压交直流工程启动,标准应满足生产要求重新开展电力 安全技术论证，具备条件后再次启动的4年周期。2010年 重新启动后,召开标准编制工作组正式会议6次,送审稿专 家评审会1次，由初稿到报批稿总计22稿（包括电子交流 版）。
22
4 作业要求
4.1.3 具备必要的电气知识和业务技能，熟悉电气设备 及其系统。 4.2 作业现场 4.2.1 作业现场的生产条件、安全设施、作业机具和安 全工器具等应符合国家或行业标准规定的要求，安全 工器具和劳动防护用品在使用前应确认合格、齐备。
23
4 作业要求
【说明】生产安全事故主要发生在作业现场。 生产条件应指安全生产条件，它贯穿于电力生产的全过 程，对于保证电力生产的安全起着关键的作用。 目前我国安全生产的国家标准或者行业标准主要包 括安全生产管理方面的标准，生产设备、工具的安全 标准，生产工艺的安全标准，安全防护用品标准等。
