电线电缆规格及敷设的字母表示
电线电缆规格及其各字母代表的含义
一电缆型号-电线电缆规格型号-屏蔽电缆型号-控制电缆型号-通信电缆型号-矿用通信电缆型号-铠装电缆规格型号1）类别：H——市内通信电缆HP——配线电缆HJ——局用电缆（2）绝缘：Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫／实心皮聚烯烃绝缘（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套S——铝，钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套（4）特征：T——石油膏填充G——高频隔离C——自承式（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层2） BV 铜芯聚氯乙烯绝缘电线；BLV 铝芯聚氯乙烯绝缘电线；BVV 铜芯聚氯乙烯绝缘聚氯乙烯护套电线；BLVV 铝芯聚氯乙烯绝缘聚氯乙烯护套电线；BVR 铜芯聚氯乙烯绝缘软线；RV 铜芯聚氯乙烯绝缘安装软线；RVB 铜芯聚氯乙烯绝缘平型连接线软线；BVS 铜芯聚氯乙烯绝缘绞型软线；RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套软线；BYR 聚乙烯绝缘软电线；BYVR 聚乙烯绝缘聚氯乙烯护套软线；RY 聚乙烯绝缘软线；RYV 聚乙烯绝缘聚氯乙烯护套软线3）电缆的型号由八部分组成：一、用途代码－不标为电力电缆，K为控制缆，P为信号缆；二、绝缘代码－Z油浸纸，X橡胶，V聚氯乙稀，YJ交联聚乙烯三、导体材料代码－不标为铜，L为铝；四、内护层代码－Q铅包，L铝包，H橡套，V聚氯乙稀护套五、派生代码－D不滴流，P干绝缘；六、外护层代码七、特殊产品代码－TH湿热带，TA干热带；八、额定电压－单位KV有关电缆型号的问题1、SYV：实心聚乙烯绝缘射频同轴电缆2、SYWV(Y)：物理发泡聚乙绝缘有线电视系统电缆，视频（射频）同轴电缆（SYV、SYWV、SYFV）适用于闭路监控及有线电视工程SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线物理发泡聚乙烯（绝缘）（锡丝铝）聚氯乙烯（聚乙烯）3、信号控制电缆（RVV护套线、RVVP屏蔽线）适用于楼宇对讲、防盗报警、消防、自动抄表等工程RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V2-24芯用途：仪器、仪表、对讲、监控、控制安装4、RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号5、KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量6、RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明7、AVVR 聚氯乙烯护套安装用软电缆8、SBVV HYA 数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用9、RV、RVP 聚氯乙烯绝缘电缆10、RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆11、BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用12、RIB 音箱连接线（发烧线）13、KVV 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量14、SFTP 双绞线传输电话、数据及信息网15、UL2464 电脑连接线16、VGA 显示器线17、SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆）18、SDFAVP、SDFAVVP、SYFPY 同轴电缆，电梯专用19、JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆电线电缆命名与型号电线电缆命名与型号命名原则及案例:电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。
线路敷设方式代号
PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装(4)设备标注方法’⑦配电线路的标注方法a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，mf--安装方式L--光源种类，白炽灯或荧光灯以上为旧标示符号以下为新的标示符号vv22-4*10-G32-DA中DA表示甚么意思啊？VV22----聚氯乙烯绝缘聚氯乙烯护套（铜芯）铠装电力电缆4*10----4根芯线每根线芯截面积10平方毫米G30-----（电缆）穿直径32毫米的厚壁钢管（敷设）DA------敷设方式为暗敷在地面或地板内这种标注已经是淘汰的旧标注方法了（仅用于国内过去使用），现在使用新标注，全段表示为：VV22-4*10-SC32-FC给你个电气安装标注总表吧：1、表示线路敷设方式的文字代号：塑料线槽敷设 PR硬质塑料管敷设 PC半硬质塑料管敷设 PEC薄壁电线管敷设 TC水煤气管敷设 SC金属线槽敷设 MR电缆桥架（或托盘）内敷设 CT瓷夹敷设 PL塑制夹敷设 PCL蛇皮管敷设 CP瓷瓶或瓷柱绝缘子敷设 K2、表示线路敷设部位的文字代号：沿钢索敷设 SR沿屋架或层架下弦敷设 BE沿柱敷设 CLE沿墙敷设 WE沿天棚敷设 CE在能进人的吊顶内敷设 ACE暗敷在梁内 BC暗敷在柱内 CLC暗敷在墙内 WC暗敷在屋面内或顶棚内 CC暗敷在地面或地板内 FC暗敷在不能进人的吊顶内 ACBX 铜芯橡皮线BLX铝芯橡皮线BBX铜芯玻璃丝织橡皮线BBLX铝芯玻璃丝织橡皮线BXR 铜芯橡皮软线BXS棉纱织双绞软线BV 铜芯绝源线BLV 铝芯绝源线BVV 铜芯绝源户套线BLVV铝芯绝源户套线BVVB铜芯绝源户套平行线BVR 铜芯绝源软线BLVR铝芯绝源软线BV－105铜芯绝源耐高温线RVB 铜芯绝源平行软线RVS铜芯绝源绞形软线RVZ 铜芯绝源户套软线LJ 裸铝绞线LGJ 钢芯裸铝绞线KMY 裸铝母线（铝排）TMY 裸铜母线（铜排）RFS 复合物双绞软线RFB 复合物平行软线VLV，VV聚氯乙烯绝缘聚氯乙烯户套电力电缆绝缘电线按固定在一起的相互绝缘的导线根数，可分为单芯线和多芯线，多芯线也可把多根单芯线固定在一个绝缘护套内。

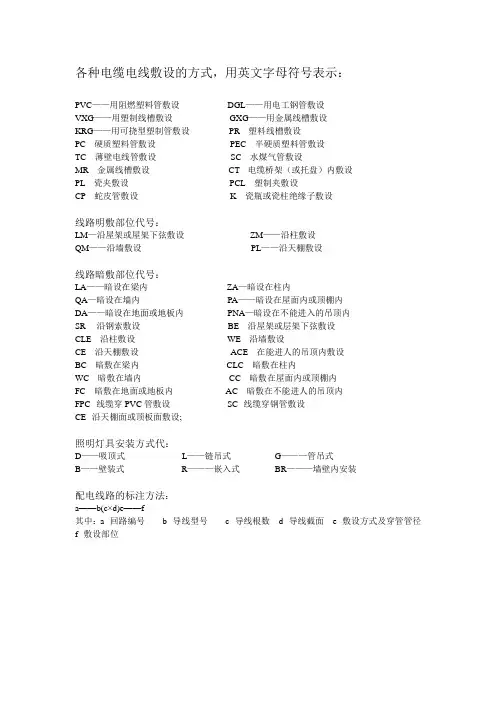

各种电缆电线敷设英文表示方式
各种电缆电线敷设的方式，用英文字母符号表示：
PVC——用阻燃塑料管敷设DGL——用电工钢管敷设
VXG——用塑制线槽敷设GXG——用金属线槽敷设
KRG——用可挠型塑制管敷设PR---塑料线槽敷设
PC---硬质塑料管敷设PEC---半硬质塑料管敷设
TC---薄壁电线管敷设SC---水煤气管敷设
MR---金属线槽敷设CT---电缆桥架（或托盘）内敷设
PL---瓷夹敷设PCL---塑制夹敷设
CP---蛇皮管敷设K---瓷瓶或瓷柱绝缘子敷设
线路明敷部位代号：
LM—沿屋架或屋架下弦敷设ZM——沿柱敷设
QM——沿墙敷设PL——沿天棚敷设
线路暗敷部位代号：
LA——暗设在梁内ZA—暗设在柱内
QA—暗设在墙内PA——暗设在屋面内或顶棚内
DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内
SR ---沿钢索敷设BE---沿屋架或层架下弦敷设
CLE---沿柱敷设WE---沿墙敷设
CE---沿天棚敷设ACE---在能进人的吊顶内敷设
BC---暗敷在梁内CLC---暗敷在柱内
WC---暗敷在墙内CC---暗敷在屋面内或顶棚内
FC---暗敷在地面或地板内AC---暗敷在不能进人的吊顶内
FPC--线缆穿PVC管敷设SC--线缆穿钢管敷设
CE--沿天棚面或顶板面敷设;
照明灯具安装方式代：
D——吸顶式L——链吊式G———管吊式
B——壁装式R———嵌入式BR———墙壁内安装
配电线路的标注方法：
a——b(c×d)e——f
其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位。
电缆规格型及表示含义
电线电缆表示方法主要由型号、规格及标准编号这三个部分组成。
1、型号的含义电气装备用电线电缆及电力电缆的型号主要由以下七部分组成：有些特殊的电线电缆型号最后还有派生代号。
下面将最常用的电线电缆型号中字母的含义介绍一下：1）类别、用途代号A-安装线B- 绝缘线C- 船用电缆K-控制电缆N- 农用电缆R- 软线U-矿用电缆Y- 移动电缆JK-绝缘架空电缆M-煤矿用ZR-阻燃型NH- 耐火型ZA-A 级阻燃ZB-B级阻燃ZC-C 级阻燃WD- 低烟无卤型2）导体代号T—铜导线（略）L- 铝芯3）绝缘层代号V—PVC塑料YJ —XLPE绝缘X—橡皮Y —聚乙烯料F—聚四氟乙烯4）护层代号V-PVC套Y- 聚乙烯料N-尼龙护套P- 铜丝编织屏蔽P2-铜带屏蔽L- 棉纱编织涂蜡克Q- 铅包5）特征代号B- 扁平型R- 柔软C-重型Q- 轻型G-高压H- 电焊机用S-双绞型6）铠装层代号2—双钢带 3 —细圆钢丝4—粗圆钢丝7）外护层代号1—纤维层 2 —PVC套3—PE套2、最常用的电气装备用电线电缆及电力电缆的型号示例VV —铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV —铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22 —铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆KVV —聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01 （BV）—简称BV，一般用途单芯硬导体无护套电缆227IEC 02 （RV）—简称RV，一般用途单芯软导体无护套电缆227IEC 10 （BVV）—简称BVV，轻型聚氯乙烯护套电缆227IEC 52 （RVV）—简称RVV，轻型聚氯乙烯护套软线227IEC 53 （RVV）—简称RVV，普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆YC、YCW—重型橡套软电缆YZ、YZW—中型橡套软电缆YQ、YQW—轻型橡套软电缆YH—电焊机电缆3、规格规格又由额定电压、芯数及标称截面组成。
电缆敷设代号大全
一、导线穿管表示SC-焊接钢管RC-镀锌钢管CP—金属软管MR—金属线槽PR—塑料线槽M—钢索PC—PVC硬质塑料管FPC—阻燃半硬聚氯乙烯塑料管JDG—-紧定式电线管KBG-—扣压式电线管二、导线敷设方式的表示W-墙 F—地 AC—顶 C-覆盖（暗配) E—外露（明配） F-地板及地坪下AB沿或跨梁(屋架）敷设AC沿柱或跨柱敷设ACC暗敷设在不能进入的顶棚内ACE暗敷设在能进入人的吊顶内敷设BE沿屋架或跨屋架敷设BC暗敷在梁内CLE沿柱或跨柱敷设CP穿金属软管敷设CE沿顶棚或顶板面敷设CT-电缆桥架敷设CLC暗敷在柱内CC暗敷在屋面或顶板内CF混凝土排管敷设DB直接埋设FC地板或地面下敷设M用钢索敷设MT穿镀锌薄壁电线管敷设MR金属线槽敷设PC穿聚氯乙烯硬质管敷设PVC穿刚性阻燃管PCL用塑卡敷设PL用瓷架敷设FPC穿聚氯乙烯半硬质管敷设PR塑料线槽敷设K用瓷瓶和瓷柱敷设KPC穿聚氯乙烯塑料波纹管敷设RC穿水煤气管敷设SR沿钢线槽敷设SC穿焊接钢管敷设SCE敷设在能进人的吊顶内，要穿金属管TC电缆沟敷设WE沿墙面敷设WC暗敷设在墙内三、灯具安装方式的表示CS-链吊式DS—管吊式W-墙壁安装C-吸顶式R-嵌入CR—吊顶内安装WR—墙壁内安装S-支架上安装CL—柱上安装HM-座装四、电工常用塑料管的区别1、阻燃塑料波纹管，由聚氯乙烯树脂加入增塑剂、稳定剂及阻燃剂等经挤出成型而得，内外壁均为波纹状，用于电线保护，一般颜色为黄色、红色、白色等，管子连接采用专用接头抹塑料胶后粘接，管道弯曲自如无须加热，成捆供应，每捆100米。
2、硬聚氯乙烯塑料管，系由聚氯乙烯树脂加入稳定剂、润滑剂等助剂经捏合、滚压、塑化、切粒、挤出成型加工而成，在建筑上主要用于电线、电缆的保护套管等。
管材长度为4米，颜色一般为灰色，管材连接一般为加热承插和塑料热风焊,弯曲必须加热进行。
3、半硬塑料管，系将聚氯乙烯树脂与增塑剂、稳定剂及其他辅助剂配合后,经挤出成型而得，适应于电气套管及流体输送管等，常温下可用于保护电线、电缆等。
线路敷设方式代号
线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装(4)设备标注方法’⑦配电线路的标注方法a——b(c×d)e——f其中:a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线⑦照明灯具标注方法一般标注方法:灯具吸顶安装标注方法:其中:a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量,We--灯泡安装高度,mf--安装方式L--光源种类,白炽灯或荧光灯在电气系统图上,常看到有BV -2x4 FEC20 CC.WC等标志图样。
其中FEC20 CC.WC 中的FEC是半硬质塑料管CC.WC CC--顶板内暗敷 WC--墙内暗敷SR:沿钢线槽敷设BE:沿屋架或跨屋架敷设CLE:沿柱或跨柱敷设WE:沿墙面敷设CE:沿天棚面或顶棚面敷设ACE:在能进入人的吊顶内敷设BC:暗敷设在梁内CLC:暗敷设在柱内WC:暗敷设在墙内CC:暗敷设在顶棚内ACC:暗敷设在不能进入的顶棚内FC:暗敷设在地面内SCE:吊顶内敷设,要穿金属管一,导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二,导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架,梁WE-沿墙明敷三,灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽:SR沿屋架或跨屋架:BE沿柱或跨柱:CLE穿焊接钢管敷设:SC穿电线管敷设:MT穿硬塑料管敷设:PC穿阻燃半硬聚氯乙烯管敷设:FPC电缆桥架敷设:CT金属线槽敷设:MR塑料线槽敷设:PR用钢索敷设:M穿聚氯乙烯塑料波纹电线管敷设:KPC 穿金属软管敷设:CP 直接埋设:DB电缆沟敷设:TC导线敷设部位的标注沿或跨梁(屋架)敷设:AB 暗敷在梁内:BC沿或跨柱敷设:AC暗敷设在柱内:CLC沿墙面敷设:WS暗敷设在墙内:WC沿天棚或顶板面敷设:CE 暗敷设在屋面或顶板内:CC 吊顶内敷设:SCE地板或地面下敷设:FCFC--地板内暗敷WC--墙内暗敷CC--顶板内暗敷.. ACC--吊顶内敷设CE--沿顶板明敷GGD/M/J①②③G-交流低压配电柜G-电器元件固定安装,固定接线D/M/J-D:电力用柜M:面板操作J:静电电容器①-设计序号:1.分断能力为15kA;2.分断能力为30kA;3.分断能力为50kA②-主电路方案代号③-辅助电路方案代号PGL □—□P-低压开启式配电柜G-电器元件固定安装,固定接线L-动力用前面□-设计序号后面□-主电路方案号PGL1型为15KA(有效值),PGL2型为30KA(有效值);现在PGL已基本不用了,动力大部分采用GGD了。
电线电缆敷设符号说明
电线电缆敷设符号说明：给你一些资料根据你的情况看看BV—3*2。
5-SC20—WC/FC是什么意思BV-3＊2。
5—SC20：聚氯乙烯电线,3根2。
5mm2，穿DN20钢管。
WC/FC:敷设方式，WC—-沿墙暗设,FC—-埋地或地板暗设CC-—暗敷设在屋面或顶板内.1、BV-3＊2。
5-SC20-WC/FC是什么意思?是三根2.5mm2的BV铜塑线穿DN20钢管沿墙沿地面暗敷。
2、BV-3*2.5-SC20—WC/cc是什么意思？是三根2.5mm2的BV铜塑线穿DN20钢管沿墙沿顶板暗敷一、电线穿线管的表示:PVC管：PC20、焊接钢管：SC20、扣压式镀锌薄壁电线管：KBG20、紧定式镀锌薄壁电线管：JDG20、二、电气设计施工图中常用线路敷设方式：SR：沿钢线槽敷设BE: 沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE:在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC:暗敷设在不能进入的顶棚内FC: 暗敷设在地面内SCE:吊顶内敷设，要穿金属管一，导线穿管表示SC—焊接钢管MT—电线管PC-PVC塑料硬管FPC—阻燃塑料硬管CT—桥架MR—金属线槽M-钢索CP-金属软管PR—塑料线槽RC—镀锌钢管二,导线敷设方式的表示DB-直埋TC—电缆沟BC—暗敷在梁内CLC—暗敷在柱内WC—暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE—吊顶内敷设F—地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS—链吊DS—管吊W-墙壁安装C—吸顶R—嵌入S-支架CL—柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设:MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设:KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁(屋架)敷设：AB暗敷在梁内:BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设:FC。
电气图纸中敷设方式符号表示大全
电气图纸中敷设方式符号表示大全电气图纸中常用的线管敷设方式符号如下：1.导线穿管表示：SC：焊接钢管MT：电线管PC：PVC塑料硬管XXX：阻燃塑料硬管CT：桥架MR：金属线槽M：钢索CP：金属软管PR：塑料线槽RC：镀锌钢管2.导线敷设方式表示：DB：直埋TC：电缆沟BC：暗敷在梁内XXX：暗敷在柱内WC：暗敷在墙内CE：沿天棚顶敷设CC：暗敷在天棚顶内SCE：吊顶内敷设F：地板及地坪下SR：沿钢索BE：沿屋架、梁WE：沿墙明敷3.灯具安装方式的表示：CS：链吊DS：管吊W：墙壁安装C：吸顶R：嵌入S：支架CL：柱上在图纸中，可以使用以上符号来表示不同的线管敷设方式和灯具安装方式。
此外，型号的含义也需要了解：R：连接用软电缆（电线），软结构。
V：绝缘聚氯乙烯。
V－聚氯乙烯绝缘V－聚氯乙烯护套B：平型（扁形）。
S：双绞型。
A－XXX或镀银。
F：耐高温P：编织屏蔽P2－铜带屏蔽P22－钢带铠装Y：预制型、一般省略，或聚烯烃护套FD：产品类别代号，指分支电缆。
将要颁布的建设部标准用FZ表示，其实质相同XXX：交联聚乙烯绝缘ZR：阻燃型NH：耐火型WDZ：无卤低烟阻燃型WDN：无卤低烟耐火型例如，SYV 75-5-1（A、B、C）代表一种75欧姆阻抗、5mm外径的电缆，有三种不同的外层材料选择。
SYWV 75-5-1是一种射频聚乙烯绝缘，聚氯乙烯护套的电缆，75代表75欧姆，5代表线径为5毫米，1代表单芯。
RVVP是一种软线，双层护套线，带P屏蔽，2代表2芯多股线，32代表每芯有32根铜丝，0.2代表每根铜丝直径为0.2毫米。
RVV2*1.0，AVR和RVB是铜芯连接电缆（电线）的不同型号和名称。
RVS和RVV是铜芯聚氯乙烯连接电线的不同型号和名称，RVV带有聚氯乙烯护套，呈圆形。
ARVV和RVVB是铜芯聚氯乙烯连接软电缆（电线）的不同型号和名称，ARVV带有镀锡铜芯和聚氯乙烯护套，呈平形。
RV-105是一种铜芯聚氯乙烯绝缘连接软电缆，耐热105摄氏度，采用聚氯乙烯绝缘和聚氯乙烯护套。
