非良导体热导率实验
不良导体热导率的测定实验报告

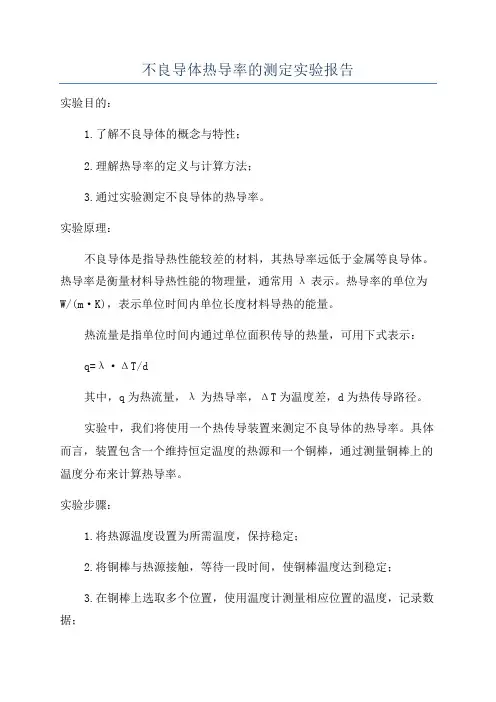

不良导体热导率的测定实验报告实验目的：1.了解不良导体的概念与特性；2.理解热导率的定义与计算方法；3.通过实验测定不良导体的热导率。
实验原理：不良导体是指导热性能较差的材料，其热导率远低于金属等良导体。
热导率是衡量材料导热性能的物理量，通常用λ表示。
热导率的单位为W/(m·K)，表示单位时间内单位长度材料导热的能量。
热流量是指单位时间内通过单位面积传导的热量，可用下式表示：q=λ·ΔT/d其中，q为热流量，λ为热导率，ΔT为温度差，d为热传导路径。
实验中，我们将使用一个热传导装置来测定不良导体的热导率。
具体而言，装置包含一个维持恒定温度的热源和一个铜棒，通过测量铜棒上的温度分布来计算热导率。
实验步骤：1.将热源温度设置为所需温度，保持稳定；2.将铜棒与热源接触，等待一段时间，使铜棒温度达到稳定；3.在铜棒上选取多个位置，使用温度计测量相应位置的温度，记录数据；4.根据测得的温度数据，计算热流量的梯度和热导率。
实验数据：温度测量位置温度（℃）1 202 403 604 805 1006 1207 1408 160实验结果与分析：根据测得的温度数据，我们可以计算出不同位置的温度差ΔT，并根据实验原理中的公式计算出相应位置的热流量q。
通过绘制q与位置之间的关系图，可以得到一个本质上线性的曲线，且曲线的斜率正比于热导率λ。
根据实验数据计算得到的热流量如下：位置热流量（W）1-2 102-3 103-4 104-5 105-6 106-7 107-8 10绘制热流量与位置之间的关系图，可以得到一条直线，从而确定热导率λ。
实验结论：通过本次实验，我们成功地测定了不良导体的热导率。
实验结果表明，不良导体的热导率远低于金属等良导体，这也说明了不良导体在绝缘材料、隔热材料等领域的应用潜力。
同时，通过实验测定的热导率数据，可以进一步分析不良导体的导热特性，为相关领域的热工设计提供依据。
不良导体导热系数的测量实验报告66288
热 导 系 数 的 测 量实验目的：了解热传导现象的物理过程，学习用稳态平板法测量不良导体的热传导系数并用作图法求冷却速率实验原理：1. 导热系数当物体存在温度梯度时，热量从高温流向低温，传热速率正比于温差和接触面积，定义比例系数为热导系数：dQ dTdS dt dxλ=- 2. 不良导体导热系数的测量厚度为h 、截面面积为S 的样品盘夹在加热圆盘和黄铜盘之间。
热量由上方加热盘传入。
两面高低温度恒定为1T 和2T 时，传热速率为：S hT T dt dQ21--=λ 热平衡时，样品的传热速率与相同温度下盘全表面自由放热的冷却速率相等。
因此每隔30秒记录铜盘自由散热的温度，一直到其温度低于2T ，可求出铜盘在2T 附近的冷却速率dtdT。
铜盘在稳态传热时，通过其下表面和侧面对外放热；而移去加热盘和橡胶板后是通过上下表面以及侧面放热。
物体的散热速率应与它们的散热面积成正比：()()dtQ d h R R h R R dt dQ '++=222ππ 式中dtQ d '为盘自由散热速率。
而对于温度均匀的物体，有 dtdTmc di Q d =' 联立得：()()dtdT mc h R R h R R dt dQ 222++=ππ结合导热系数定义即可得出样品的导热系数表达式。
实验容：1. 用卡尺测量A 、B 盘的厚度及直径（各测三次，计算平均值及误差）。
2. 按图连接好仪器。
3. 接通调压器电源，等待上盘温度缓慢升至1T =3.2~3.4mV4. 将电压调到125V 左右加热，来回切换观察1T 和2T 值，若十分钟基本不变（变化小于0.03）则认为达到稳态，记录下1T 和2T 的值5. 移走样品盘，直接加热A 盘，使之比2T 高10℃（约0.4 mV ）；调节变压器至零，再断电，移走加热灯和传热筒，使A 盘自然冷却，每隔30s 记录其温度，选择最接近2T 的前后各6个数据，填入自拟表格数据处理：样品盘质量898.5m g = 上盘稳定温度1 3.17T mV = 下盘稳定温度2 2.56T mV =样品盘比热容10.3709()c kJ kg K -=⋅⋅实验前室温=21.8C T ︒室 实验后室温=22.6C T '︒室几何尺寸均使用游标卡尺测量：自由散热降温时下盘温度：下面先处理几何数据：取0.95P =，3n = 则0.95 4.30t = 1.96p k =a) 对下盘厚度A h ：0.768A h cm =0.002/0.001A A h u cm σ===游标卡尺测量：C =0.002cm ∆=仪 由于下盘∆估因较小而忽略0.002cm B ∆=∆=仪0.950.006U cm ===最后：(0.7680.006)Ah cm =±0.95P =b) 对下盘直径A D ：12.954A D cm = /0.002/0.001AA D u cm σ===游标卡尺测量：C =0.002cm ∆=仪 考虑直径判断误差，取0.01cm ∆=估0.01cm B ∆==0.950.012U cm ===最后：(12.9540.012)AD cm =±0.95P =c) 对样品盘厚度B h ：0.757B h cm = 0.002BA h u cm σ===游标卡尺测量：C =0.002cm ∆=仪 由于样品质地较软，取0.01cm ∆=估0.01cm B ∆==0.950.014U cm ===最后：(0.7570.014)Ah cm =±0.95P =d) 对下盘直径B D ：12.995B D cm = /0.006/0.003BA D u cm σ===游标卡尺测量：C =0.002cm ∆=仪 考虑直径判断误差，且样品较软，取0.02cm ∆=估0.02cm B ∆==0.950.026U cm ===最后：(12.9950.026)BD cm =±0.95P =e) 对上盘稳定温度1T ：由于只测量了一次，因此只计算B 类不确定度电压表测量：3C = 0.005mV ∆=仪 对数字万用表∆估忽略0.005B mV ∆=∆=仪0.95/ 1.960.005/30.003P B U k C mV =∆=⨯=最后：1(3.170.00)T mV =±0.95P =f) 对下盘稳定温度2T ：由于只测量了一次，因此只计算B 类不确定度电压表测量：3C = 0.005mV ∆=仪 对数字万用表∆估忽略0.005B mV ∆=∆=仪0.95/ 1.960.005/30.003P B U k C mV =∆=⨯=最后：1(2.560.00)T mV =±0.95P =1. 逐差法将12个数据前后分成2组，然后对应相减：（对应组数据时间差630180t s s ∆=⨯=）0.25T mV ∆= 0.02T mV σ= /0.02/0.008A T u mV σ===电压表测量：3C = 0.005mV ∆=仪 对数字万用表∆估忽略0.005B mV ∆=∆=仪等效测量次数6n =，取0.95P =，则0.95 2.57t = 1.96p k =0.950.02U mV ===最后：(0.250.02)TmV ∆=±0.95P =得出逐差法降温速度：30.25 1.38910/180dT T mV s dt t -∆===⨯∆根据公式：()()21224()2B A A B A A mch D h dTdtD T T D h λπ+=⋅-+代入数据：()()323322320.8985(0.370910)(0.75710)12.95440.76810 1.389103.14(12.99510)(3.17 2.56)12.95420.76810λ-----⨯⨯⨯⨯⨯⨯+⨯⨯=⨯⨯⨯⨯⨯-⨯+⨯⨯得到：110.240W m K λ--=⋅⋅由不确定度传递公式：()()122ln lnln ln 42ln ln 2ln ln()B A A B A A mch D h D D h V V V tλπ=+++--++∆--∆ 求微分：()()121242()242A A A A B B B A A B A A d D h d D h dh dD d V V d d V h D h D D h V V V λλ++-∆=+--+-++∆- 合并同类项：1212122()(42)4242B B A A A A B B A A A A A A A A dh dD dD dD dh dh dV dV d d V h D D h D h D h D h V V V V V λλ∆=-+-+-+-+++++∆--转化成不确定度：12222222221212222()()()[][]()()()(4)(2)(4)(2)B B A A h D A D A h V V T B B A A A A A A A A U U h U D U U U U U h D D h D h D h D h T V V V V λλ∆=++++++++++∆--即：U λ= 代入数据：U λ= 得：110.039U W m K λ--=⋅⋅0.95P =最后：11(0.2400.039)W m K λ--=±⋅⋅0.95P =2. 作图法先在2 2.56T mV =前后取点，再作一直线，使所取个点尽量均匀的分布在直线两边。
不良导体热导率的测定实验报告
不良导体热导率的测定实验报告一、实验目的1、了解热传导现象的基本规律。
2、学习用稳态法测量不良导体的热导率。
3、掌握热电偶测温的原理和方法。
二、实验原理当物体内存在温度梯度时，热量会从高温处向低温处传递，这种现象称为热传导。
对于一个厚度为＄d$、横截面积为＄S$ 的平板状不良导体，在稳定传热状态下，通过该导体的热流量＄Q$ 与导体两侧的温度差＄＼Delta T$ 成正比，与导体的厚度＄d$ 成反比，与导体的热导率＄＼lambda$ 成正比，即：＄Q ＝＼frac{＼lambda S ＼Delta T}｛d}＄如果在一段时间＄＼Delta t$ 内通过导体的热量为＄Q$，则热导率＄＼lambda$ 可表示为：＄＼lambda ＝＼frac{Qd}｛S\Delta T ＼Delta t}＄在本实验中，采用稳态法测量热导率。
将待测的不良导体样品制成平板状，放置在加热盘和散热盘之间。
加热盘通过电热丝加热，使热量通过样品传递到散热盘。
当加热盘和散热盘的温度稳定后，样品内的传热达到稳定状态，此时通过样品的热流量等于散热盘在单位时间内散失的热量。
散热盘在稳定温度下的散热速率可以通过测量散热盘的冷却曲线来确定。
当散热盘的温度高于环境温度时，它会向周围环境散热，其散热速率与散热盘的温度和环境温度之差成正比。
三、实验仪器1、热导率测定仪：包括加热盘、散热盘、热电偶、数字电压表等。
2、秒表3、游标卡尺4、电子天平四、实验步骤1、用游标卡尺测量样品的厚度＄d$ 和直径＄D$，计算出样品的横截面积＄S ＝＼frac{＼pi D^2}｛4}＄，用电子天平称出样品的质量＄m$ 。
2、将样品放在加热盘和散热盘之间，安装好热电偶，确保热电偶的测量端与样品良好接触。
3、接通电源，调节加热功率，使加热盘和散热盘的温度逐渐升高。
观察数字电压表的读数，当加热盘和散热盘的温度稳定后（温度变化在一定时间内小于＄01^｛＼circ}C$），记录此时加热盘和散热盘的温度＄T_1$ 和＄T_2$ 。
不良导体的导热系数的测定
【
实 验 目 的
】
1. 学习一种测量不良导体导热系数的方法-稳态 法；体会绕过不便测量的量（使用参量转换法） 的设计思想。 2. 学会用最小二乘法求散热速率。
【
实 验 仪 器
】
游标卡尺（0~150mm，△游 =0.02mm）、 MCTH20型不良导体系数实验仪(散热盘质量 △m=1g，温度△T =0.01℃)
Q T cm t t T2
系统传热达到一种稳定状态时，联立式2.5.2和式2.5.3， 得
4 c m h T B 2 D T T ) tT T B( 1 2 2
（2.5.5）
由上式可知，关键是求散热盘在稳态温度T2附近时 的冷却速率 T t ，由式2.5.5可得样品的导热系数 。 测量冷却速率 T t 的方法：自然冷却法
样品任一横截圆面的传热速率为
散热盘在温度 T 时的散热速率由下式给出
dQ dT cm dt dt 2 c 3 . 8 5 1 0 J/(kg K )
其中，c为散热盘铜盘材料的比热容， m 为散热盘
d T 的质量， 表示散热盘在温度 T 冷却速率。 d t
散热盘在稳定温度 T
2
附近时的散热速率为 (2.5.3)
1 什么叫稳态导热？如何判定实验达到了稳定导热 状态？ 2 什么是传热速率、散热速率、冷却速率？这三者 在稳态测量时有什么内在联系？
【思考题 答 案】
1. 稳态导热”全称“稳定状态导热”，亦称“稳定导热”。 物体内各点的温度不随时间而变化的导热过程。 稳态时，加热盘和散热盘的温度为一稳定值。实验中根 据样品上下表面的温度（即加热盘和散热盘的温度）连续 10min内保持不变，判断实验达到了稳定导热状态。 2. 传热速率：单位时间内通过物体横截面的热量； 散热速率：物体单位时间内散失 的热量； 冷却速率：单位时间内物体温度的减少量。 三者之间的联系：根据热传导定律测量导热系数需要测 量传热速率，但是传热速率难于直接测量。稳态法测量导 热系数就是根据稳态时传热速率等于散热速率，通过测量 散热速率得到传热速率。而散热速率是通过测量在稳态时 散热盘的冷却速率求得的。
不良导体热导率的测量实验原理

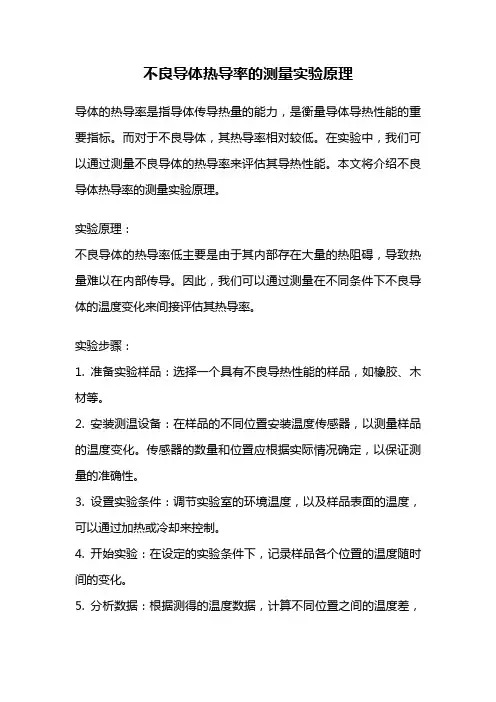

不良导体热导率的测量实验原理导体的热导率是指导体传导热量的能力，是衡量导体导热性能的重要指标。
而对于不良导体，其热导率相对较低。
在实验中，我们可以通过测量不良导体的热导率来评估其导热性能。
本文将介绍不良导体热导率的测量实验原理。
实验原理：不良导体的热导率低主要是由于其内部存在大量的热阻碍，导致热量难以在内部传导。
因此，我们可以通过测量在不同条件下不良导体的温度变化来间接评估其热导率。
实验步骤：1. 准备实验样品：选择一个具有不良导热性能的样品，如橡胶、木材等。
2. 安装测温设备：在样品的不同位置安装温度传感器，以测量样品的温度变化。
传感器的数量和位置应根据实际情况确定，以保证测量的准确性。
3. 设置实验条件：调节实验室的环境温度，以及样品表面的温度，可以通过加热或冷却来控制。
4. 开始实验：在设定的实验条件下，记录样品各个位置的温度随时间的变化。
5. 分析数据：根据测得的温度数据，计算不同位置之间的温度差，并绘制温度变化曲线。
6. 计算热导率：根据温度差、样品几何尺寸以及样品的热传导特性，可以通过热传导方程计算出样品的热导率。
实验注意事项：1. 在安装温度传感器时，要确保其与样品的接触良好，以避免测量误差。
2. 在设置实验条件时，要注意控制环境温度的稳定性，以确保实验的可重复性。
3. 在数据分析过程中，要注意排除其他因素对温度变化的影响，如辐射热量的影响等。
4. 在计算热导率时，要确保所采用的热传导方程与实际情况相符合，以保证计算结果的准确性。
实验结果分析：通过实验测得样品在不同条件下的温度变化数据，可以计算出样品的热导率。
在不良导体的情况下，热导率相对较低，导致样品的温度变化较为缓慢。
而在良导体的情况下，热导率较高，导致样品的温度变化较快。
通过对比不同样品的热导率，可以评估其导热性能的优劣。
总结：通过不良导体热导率的测量实验，我们可以评估不同材料的导热性能。
这对于材料的选择和应用具有重要意义。
非良导体导热系数的测量实验
非良导体导热系数的测量导热系数（又称热导率）是反映材料热性能的重要物理量，热传导是热交换的三种（热传导、对流和辐射）基本形式之一，是工程热物理、材料科学、固体物理及能源、环保等各个研究领域的课题，材料的导热机理在很大程度上取决于它的微观结构，热量的传递依靠原子、分子围绕平衡位置的振动以及自由电子的迁移，在金属中电子流起支配作用，在绝缘体和大部分半导体中则以晶格振动起主导作用。
在科学实验和工程设计中，所用材料的导热系数都需要用实验的方法精确测定。
一、实验目的了解热传导现象的物理过程，学习用热交换法测量良导体的导热系数。
二、实验仪器FT-RZT-I 数字智能化热学综合实验平台。
1、热导率测量的实验装置如图1所示2、FT-RZT-I 数字智能化热学综合实验平台面板如图2所示C B A图1三、实验原理1882年法国科学家傅立叶（J.Fourier ）建立了热传导理论，目前各种测量导热系数的方法都是建立在傅立叶热传导定律的基础之上。
测量的方法可以分为两大类：稳态法和瞬态法，本实验采用的是稳态平板法测量不良导体的导热系数。
当物体内部有温度梯度存在时，就有热量从高温处传递到低温处，这种现象被称为热传导。
傅立叶指出，在dt 时间内通过dS 面积的热量dQ ，正比于物体内的温度梯度，其比例系数是导热系数，即：dS dxdTdt dQ -λ= （1） 式中dtdQ 为传热速率，dx dT 是与面积dS 相垂直的方向上的温度梯度，“－”号表示热量由高温区域传向低温区域，λ是导热系数，表示物体导热能力的大小，在SI 中λ的单位是W ·m -1·K -1。
对于各向异性材料，各个方向的导热系数是不同的（常用张量来表示）。
如图4所示，设样品为一平板，则维持上下平面有稳定的T 1和T 2（侧面近似绝热），即稳态时通过样品的传热速率为B BS h TT dt dQ 21-λ= （2） 式中h B 为样品厚度，S B =πR 2B 为样品上表面的面积，（T 1-T 2）为上、下平面的温度差，λ为导热系数。
不良导体热导率实验-大学物理仿真实验
不良导体热导率实验总分：100组卷人：系统管理员导热系数补充说明：1、实验预习测试时，5分钟之后会弹出计时窗口，提示离测试结束还剩5分钟，请大家不用在意，实验时间没有限制2、注意用游标卡尺测量完直径和厚度后，先把橡胶盘放到主仪器上再连线（注意看视频怎么操作），连好线路必须回到游标卡尺测量数据的上面点击确定连线的状态。
用110v加热达到稳定后也要确认状态。
3、散热速率可以由逐差法求出，选用数据接近平衡时散热盘温度Ｔ２（实际是看电压表示值），测量C盘降温过程中，因为初次实验不熟练，可以让加热的温度适当高一些（比如电压比平衡时V T2高1mV左右，这样可以保证开始计数时候还有足够高的温度（电压比平衡时V T2高0.42v左右），注意记录完数据后只取最靠近V T2的12个数据。
4、如果只能用云桌面作本实验的同学，因为卡顿问题可能导致计时不连续，无法测量每隔30秒对应的电压。
那么可以用下列给定数据来计算散热速率。
5、因为仿真软件里面误用铜盘和橡胶盘的质量和带入计算公式中的m铜质量去计算导热系数，因此默认的标准答案是偏大的，为了保证考试得分，请同学们计算导热系数最后结果时暂时用800g+200g=1kg 作为下面公式中的m铜去计算导热系数。
31222R 2h dT λm c h 2R (T1T2)(R h )dtR 2h m c h R 2(R h )11tC C B B C C C C B B C T C T T dV V V d ππ+=-+-+=+=铜铜铜铜 比热容取370.8J/kg -1℃-1（软件另一处给的数值是370.9 J/kg -1℃-1，这点差别不会影响结果是否正确的判定）。
一、填空题 共 2 小题 共 20 分1. (12分)单位时间内通过单位截面的热量为与此处的温度梯度满足如下关系式， 其中负号表示热量传递方向是从【1】到【2】，与温度梯度方向【3】。
A 高温区B 低温区C 相反D 相同标准答案：A;B;C2. (8分)物体内部温度不均匀时，就会有热量从高温处传递到低温处。
热学实验3 不良导体导热系数测定
实验三 不良导体导热系数测定导热系数(热导率)是反映材料热性能的物理量，导热是热交换（导热、对流和辐射）三种基本形式之一，是工程热物理、材料科学、固体物理及能源、环保等各个研究领域的课题，要认识导热的本质和特征，就需要了解材料的导热机理。
而目前对导热机理的理解大多数来自固体物理的实验。
材料的导热机理在很大程度上取决于它的微观结构，热量的传递依靠原子、分子围绕平衡位置的振动以及自由电子的迁移，在金属中电子流起支配作用，在绝缘体和大部分半导体中则以晶格振动起主导作用。
因此，材料的导热系数不仅与构成材料的物质种类密切相关，而且与它的微观结构、温度、压力及杂质含量相联系。
在科学实验和工程设计中所用材料的导热系数都需要用实验的方法测定，因此，在加热器、散热器、管道热传递设计等工程实践中具有实际意义。
1882年法国物理学家约瑟夫·付里叶(Joseph ·Fourier)奠定了热传导理论，目前各种测量导热系数的方法都是建立在傅里叶热传导定律基础之上，从测量方法来说，可分为两大类：稳态法和动态法，本实验采用的是稳态平板法测量材料的导热系数。
【实验目的】1．了解热传导的基本规律及散热速率的概念； 2．学习稳态平板法测定不良导体导热系数；3．掌握一种用热电转换方式进行温度测量的方法。
【实验仪器和用具】智能导热系数测定仪，调压器，热电偶，保温杯，电加热盘，游标卡尺，待测样品。
【实验原理】当温度不同的两个物体相接触，或物体内部温度梯度存在时，物体间或物体内部就会发生热传导现象。
描述热传导规律的基本方程——付里叶方程，即当热流在x 方向流动时，可用一维方程描述，其形式为 ：s xdtdQ d )d d (θλ-= （2-1）其中，dtdQ 为在d t 时间内，热流穿过面元s d 的传热速率，xd d θ是沿面元垂直方向的温度梯度，“—”表示热量传递方向是从高温传向低温方向。
λ为物体的导热系数，其物理含义是：在单位时间内，每单位长度上温度降低1K 时，单位面积上通过的热量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
称为在稳恒温度 T2 时的冷却速度。所以，只要测出 n ，
T T2
第 1 页 共 3 页
非良导体热导率测定 就可得到 自 。 A 的冷却速度可通过作冷却曲线的方法求得。
n dTA dt
T T2
Ta Tb t a tb
（5）
于是有
自 cm
将上式代入（3）式即得
48 47 46 45 44 43 42 41 40 39 1 2 3 4 5 6 7 8 9 10 11 系列1
由图可求得： n
T 1 T 6 45.76 42.78 0.009933 1 6 60s 1min 6 min
5. 查表得铝的比热容为 0.88 103 J.kg-1.K-1 2cml (d 4h) n S 0 (T2 T1 ) l d 2 (d 2h) T2 T1
S 0 (T2 T1 ) l
2cml (d 4h) n 即可计算出该薄圆板的热导率 。 的常用单位为 W/（m d 2 (d 2h) T2 T1
﹒K） 。
得分（
）四、[数据处理]（25 分）
1.记下 C、A 的温度 T1 、 T2 。 T1 =53.29℃； T2 =44.76℃ 2. 在 A 自然冷却的情形下 t(min) 温 度 (℃) 0 46.79
热从物体温度高的部分沿着物体传到温度较低的部分，称为传导，它是由物体直接接触而产生的。热导率 是反映物体热传导性能的一个物理量，热导率大的物体具有良好 的导热性能，称为热 φ 的良导体；热导率小则称为热的非良导体。本实验测定非良导体 的热导率。 T1 T1 、T2 不相等，且 度 设有一厚度为 l ，底面积为 S 0 的薄圆板，上、下两底面的温 l T1 T2 ，则有热量自上底面传向下底面（见图 1） ，其热流速率可 表示为 T2 dQ dT 图 1 测量样品 S 0 （1） dt dl 式中 为待测薄圆板的热导率，它是由薄圆板的传热性质所决定的常数。 如果能保持上、下两底面的温度不变（这种状态称为稳恒态）和传热面均匀（ l 很小，薄圆板的侧面的散热 dT T T2 T1 ，于是有 可以忽略） ，则 L dl l dQ T2 T1 （2） S 0 l dt 由上式即得到 （3） S 0 (T2 T1 ) l 所以，测量 的关键是：① 使待测薄圆板中的热传导过程保持为稳恒态；② 测出稳恒态时的 。 1．建立稳恒态 加热电流 首先，可由 EH - 3 数字化热学实验仪将 C 内的电阻丝加热，并 温度传感器 将其温度稳定在设定的温度值上。有热量通 过 B 传递给 A，使 A 的 C 温度 T A 逐渐升高。 当 T A 高于周围空气的温度 时，A 将向四周空气中 B 散发热量。由于 C 的温度恒定，随着 A 的温 度升高，一方面从 C 通 A 过 B 流向 A 的热流速率不断减小，另一方面 A 向周围空气中散热的 速率则不断增加。当单位时间内 A 从 B 获得 的热量等于它向周围空 图 2 测量装置 气中散发的热量时， A 的温度就稳定不变了。 这样就建立了所需要的 稳恒态。 2．测量稳恒态时的 可以通过测 A 在稳恒态时散热的热流速率来测 。 当 A 单独存在时， 它在稳恒温度下向周围空气中散热的速 率为 dQ d (cmTA ) dT （4） 自 cm A cmn dt dt dt T T2 T T2 在式（4）中， c 为 A 的比热， m 为 A 的质量， n
1 2 3 4 5 6 7 8 9 10
45.91
45.25
44.59
44.07
43.50
43.06
42.69
42.42
42.14
41.87
3.用游标卡尺测出待测薄圆片 B 的厚度
l =(5.22+5.28+5.26+5.28+5.16)/5=5.24mm=5.24×10-3m
第 2 页 共 3 页
非良导体热导率测定 铝圆柱 A 的高度 h =(12.14+11.94+12.06+12.06+12.08)/5=12.06m;92.28+92.40+92.36+92.38)/5=92.34mm=92.34×10 m
-3
用电子秤称出 A 的质量 m =250.7g 4. 在坐标纸上作 A 的冷却曲线，过稳恒温度 T2 作此曲线的切线，求出切线的斜率即为 n
非良导体热导率测定 总分（ ）评卷人（ ）
大学物理实验考试试卷参考答案
姓 名： 学 号： 院队别： 完成日期： 实验组别： 时 间： 120 分钟 总 分： 100 分
题目：非良导体热导率测定 仪器：实验室现场提供 要求：根据提供的仪器，测量非良导体热导率，提交实验报告
得分（ ）一、[实验原理]（15 分）
Ta Tb t a tb
（6）
S 0 (T2 T1 ) l
2cml (d 4h) n d 2 (d 2h) T2 T1
（7）
得分（
）二、[实验内容]（10 分）
1. 建立稳恒态，记录稳恒时的温度 T1 、 T2 。 2. 在 A 自然冷却的情形下, 记录温度的变化，在坐标纸上作 A 的冷却曲线，过稳恒温度 T2 作此曲线的切线， 求出切线的斜率即为 n 。 3. 用游标卡尺测出圆板及圆柱的几何尺寸，称出 A 的质量 m 。 4. 由原理公式计算出该薄圆板的热导率 。 得分（ ）三、[关键步骤]（25 分）
3 3 3 3 3 0.009933 = 2 0.88 10 250.7 10 5.24 10 92.34 10 4 12.06 10 2 3 3 3 44.76 53.29 3.14 92.34 10 92.34 10 2 12.06 10
1.建立稳恒态。由于稳恒态的建立与过程无关，为缩短实验时间，在接通电源对 C 加热时可先将待测薄圆 板移开，将 C 与 A 接触，直接通过 C 将 A 加热到它的稳恒温度点附近，然后将 B 插入，耐心等待若干分钟（此 值也由实验室给出）后，注意观察 T A 的变化，若 T A 每 5 分钟的变化 T A 0.1C ，即认为已达到稳恒态，记下 C、 A 的温度 T1 、 T2 。 ，记录数 2.在 A 自然冷却的情形下，测量它的温度随时间的变化（具体做法见原理介绍中有关测 自 的内容） 据从 T2 T0 ( C) 开始，直到 T2 T0 ( C) （实验室给出 T0 在 2～3 C ）止，每分钟记录一个数据。在坐标纸上作 A 的冷却曲线，过稳恒温度 T2 作此曲线的切线，求出切线的斜率即为 n 。 3.用游标卡尺测出待测薄圆片 B 的厚度 l ，铝圆柱 A 的高度 h 和直径 d 。用天平或电子秤称出 A 的质量 m 。 l 、 h 与 d 用米作单位， m 用千克作单位。 4.由公式
= 1.214 10 1 J.s-1.m-1.K-1
得分（
）五、[误差分析]（15 分）
1、样品侧向散热 2、样品与铝块间的间隙 3、环境温度起伏的影响 4、实验设备与理论模型之间的差异
实验操作（5 分） 报告整洁（5 分）
第 3 页 共 3 页
