高压铸造截止阀结构上有哪些特点-上海嘉德阀门
截止阀的结构及检修工艺
截止阀的结构及检修工艺截止阀是一种常用的阀门，用于控制管道中流体的流动。
它主要由阀体、阀盖、阀杆和阀瓣等部件组成。
下面将详细介绍截止阀的结构及检修工艺。
一、截止阀的结构1.阀体：截止阀的阀体一般采用铸铁、钢材或不锈钢等材料制造。
阀体内部有一个中空的通道，用于流体通过。
2.阀盖：阀盖是固定在阀体上的部件，通常采用铸铁、铸钢或不锈钢等材料制造。
阀盖上有一个与阀体通道对应的孔，用于与阀体上的阀杆连接。
3.阀杆：阀杆是连接阀盖和阀瓣的部件，通常采用不锈钢材料制造。
阀杆的上端与阀盖连接，下端与阀瓣连接。
4.阀瓣：阀瓣是截止阀的关键部件，它可以随着阀杆的升降而打开或关闭通道。
阀瓣主要由阀座、密封面和阀瓣体等部分组成。
5.密封面：密封面是阀瓣与阀座接触的部位，常用的密封面材料有橡胶、聚四氟乙烯等。
阀瓣关闭时，密封面与阀座接触，以实现密封。
二、截止阀的检修工艺截止阀的检修工艺主要包括以下几个步骤：1.断开阀门：在检修之前，首先需要断开阀门。
关闭阀门上的操作手柄，断开阀门与管道之间的连接，确保阀门处于关闭状态。
2.拆卸阀杆和阀瓣：使用合适的工具将阀杆上的螺钉拧紧，并将阀杆与阀瓣分离。
在拆卸过程中要注意阀杆、阀瓣及其连接处的密封面，避免损坏。
3.清洁和检查：将拆下的阀杆和阀瓣进行清洁，去除表面的污垢和沉淀物。
同时，对阀杆、阀瓣及其密封面进行仔细检查，确保无损坏和磨损。
4.更换密封件：根据检查结果，如果发现阀杆、阀瓣或其密封面存在损坏或磨损，需要及时更换相应的密封件。
选择合适的密封件材料，确保密封性能。
5.组装阀件：在更换密封件后，将阀杆和阀瓣重新组装，确保安装稳固，阀瓣能够顺畅运动。
6.检查和试运行：完成阀件的组装后，进行全面检查，确认各部件的安装正确无误。
然后，试运行阀门，观察阀门的打开和关闭情况与密封性能，确保阀门能够正常运行。
7.整理和记录：整理好检修过程中使用的工具和材料，对检修情况进行记录，包括阀门的检查结果、更换的密封件以及试运行情况等。

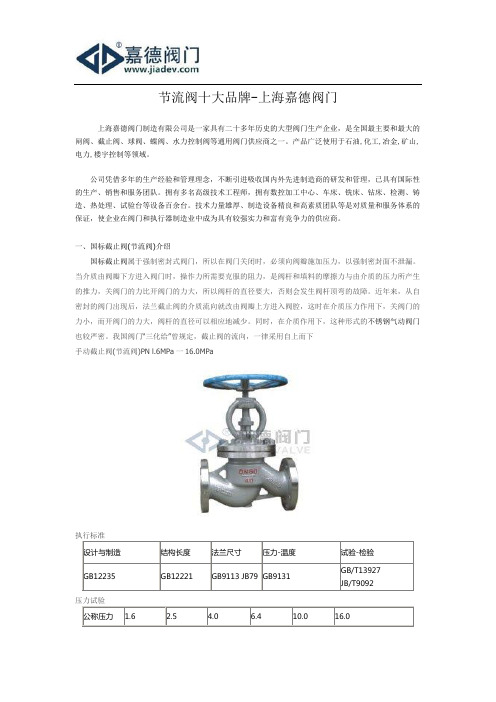

节流阀十大品牌-上海嘉德阀门
节流阀十大品牌-上海嘉德阀门上海嘉德阀门制造有限公司是一家具有二十多年历史的大型阀门生产企业，是全国最主要和最大的闸阀、截止阀、球阀、蝶阀、水力控制阀等通用阀门供应商之一。
产品广泛使用于石油,化工,冶金,矿山,电力,楼宇控制等领域。
公司凭借多年的生产经验和管理理念，不断引进吸收国内外先进制造商的研发和管理，已具有国际性的生产、销售和服务团队。
拥有多名高级技术工程师，拥有数控加工中心、车床、铣床、钻床、检测、铸造、热处理、试验台等设备百余台。
技术力量雄厚、制造设备精良和高素质团队等是对质量和服务体系的保证，使企业在阀门和执行器制造业中成为具有较强实力和富有竞争力的供应商。
一、国标截止阀(节流阀)介绍国标截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。
当介质由阀瓣下方进入阀门时，操作力所需要克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。
近年来，从自密封的阀门出现后，法兰截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。
同时，在介质作用下，这种形式的不锈钢气动阀门也较严密。
我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下手动截止阀(节流阀)PN l.6MPa一16.0MPa执行标准设计与制造结构长度法兰尺寸压力-温度试验-检验GB12235 GB12221 GB9113 JB79 GB9131 GB/T13927 JB/T9092压力试验公称压力 1.6 2.5 4.0 6.4 10.0 16.0强度试验2.43.8 6.0 9.6 15.0 24.0 水密封试验 1.8 2.8 4.4 7.4 11.0 18.0 上密封试验 1.8 2.84.47.0411.018.0气密封试验 0.4-0.7二、国标截止阀(节流阀)主要零件材料及性能体盖扳 阀杆 密封面垫片(环)填料工作温度℃ 适用介质 WCB 2Cr1313Cr STL本体材料 尼龙 增强柔性石墨 1Crl3／柔性石墨 08软钢 0Cr18Ni9TiOCr18Ni12Mo2Ti 柔性石墨 增强柔性石墨 SFB-260SFP-260≤425水、蒸汽、油品WC1 38CrMoAI 25Cr2MoV≤450WC6 ≤540 WC9 ≤570 ZGCr5Mo ≤540 ZG1Cr18Ni9Ti1Cr18Ni9Ti ≤200 硝酸类 ZGCr18Ni12Mo2Ti 1C18Ni12Mo2Ti ≤200醋酸类截止阀PN l ．6MPa三、国标截止阀(节流阀)规格主要尺寸1.6MPa DN L D D1 D2 b n-Φd H D0凸面法兰RFJ41HJ41YJ41W J41FJ41N16C16P16R16I 10 130 90 60 40 14 4-Φ14 198 120 15 130 95 65 45 14 4-Φ14 218 120 20 150 105 75 55 14 4-Φ14 258 140 25 160 115 85 65 14 4-Φ14 275 140 32 180 135 100 78 16 4-Φ18 280 160 40 200 145 110 85 16 4-Φ18 330 180 50 230 160 125 100 16 4-Φ18 350 200 65 290 180 145 120 18 4-Φ18 370 280 80 310 195 160 135 20 8-Φ18 400 280 100 350 215 180 155 20 8-Φ18 415 320 125 400 245 210 185 22 8-Φ18 460 360 150 480 280 240 210 24 8-Φ23 510 450 200 600 335 295 265 26 12-Φ23 710 500 250 650 405 335 320 30 12-Φ25 786 550 300 750 460 410 375 30 12-Φ25 925 600截止阀PN 2.5MPa四、国标截止阀(节流阀)规格主要尺寸2.5MPa DN L D D1 D2 b n-Φd H D0凸面法兰RFJ41HJ41YJ41W J41FJ41N25C25P25R25I 10 130 90 60 40 16 4-Φ14 198 120 15 130 95 65 45 16 4-Φ14 218 120 20 150 105 75 55 16 4-Φ14 258 140 25 160 115 85 65 16 4-Φ14 275 140 32 180 135 100 78 18 4-Φ18 280 160 40 200 145 110 85 18 4-Φ18 330 180 50 230 160 125 100 20 4-Φ18 350 200 65 290 180 145 125 22 8-Φ18 400 280 80 310 195 160 135 22 8-Φ18 355 280 100 350 230 190 160 24 8-Φ23 415 320 125 400 270 220 188 28 8-Φ25 460 360 150 480 300 250 218 30 8-Φ25 510 450 200 600 360 310 278 34 12-Φ25 710 500250 622 425 370 332 36 12-Φ30 786 550300 698 485 430 390 40 16-Φ30 925 600 截止阀五、国标截止阀(节流阀)规格主要尺寸4.0MPa DN L D D1 D2 D6 b n-Φd H D0凹凸法兰MFM J41HJ41YJ41W J41N4040P40R40I 10 130 90 60 41 35 14 4-Φ14 198 120 15 130 95 65 45 40 16 4-Φ14 233 120 20 150 105 75 55 51 16 4-Φ14 295 140 25 160 115 85 65 58 16 4-Φ14 285 160 32 180 135 100 78 66 18 4-Φ18 302 160 40 200 145 110 85 76 18 4-Φ18 355 200 50 230 160 125 100 88 20 4-Φ18 373 200 65 290 180 145 120 110 22 8-Φ18 408 280 80 310 195 160 135 121 22 8-Φ18 436 280 100 350 230 190 160 150 24 8-Φ23 480 320 125 4001 270 220 188 176 28 8-Φ25 588 360 150 480 300 250 218 204 30 8-Φ25 611 400 200 600 375 320 282 260 38 12-Φ30 720 4006.4MPa 15 170 105 75 55 40 18 4-14Φ195 400凹凸法兰MFM J41HJ41YJ41W J41N6464P64R64I 20 190 125 90 68 51 20 4-Φ18 228 160 25 210 135 100 78 58 22 4-Φ18 275 180 32 230 150 110 82 66 24 4-Φ23 325 200 40 260 165 125 95 76 24 4-Φ23 360 240 50 300 175 135 105 88 26 4-Φ23 410 280 65 340 200 160 130 110 28 8-Φ23 450 320 80 380 210 170 140 121 30 8-Φ23 485 360 100 430 250 200 168 150 32 8-Φ25 537 400 125 500 295 240 202 176 36 8-Φ30 631 400 150 550 340 280 240 204 38 8-Φ34 646 450 200 650 405 345 300 260 44 12-Φ34 813 50010.0MPa 10 170 100 70 50 35 20 4-Φ14 198 140凹凸法兰MFM J41HJ41Y 15 170 105 75 55 40 20 4-Φ14 202 140 20 190 125 90 68 51 22 4-Φ18 228 160 25 210 135 100 78 58 24 4-Φ18 250 180 32 230 150 110 82 66 24 4-Φ23 326 200J41W100 100P 100R 100I 40 260 165 125 95 76 26 4-Φ23 360 240 50 300 195 145 112 88 28 4-Φ25 414 280 65 340 220 170 138 110 32 8-Φ25 434 320 80 380 230 1810 148 121 34 8-Φ25 547 360 100 430 265 210 172 150 38 8-Φ30 621 400 125 500 310 250 210 176 42 8-Φ34 732 400 150 550 350 290 250 204 46 12-Φ34 840 45016.0MPa 200 65 430 360 312 260 54 12-Φ41 925 500凹凸法兰MFM J41HJ41YJ41W160 160P 160R 160I 15 170 110 75 52 40 24 4-Φ18 148 140 20 190 130 90 62 51 26 4-Φ23 158 160 25 210 140 100 72 58 28 4-Φ23 175 180 32 230 165 115 85 66 30 4-Φ25 200 200 40 260 175 125 92 76 32 4-Φ27 231 240 50 300 215 165 132 88 36 8-Φ25 262 280 65 340 245 190 152 110 44 8-Φ30 303 320 80 380 260 205 168 121 46 8-Φ30 341 360 100 430 300 240 200 150 48 8-Φ34 485 400。
常用阀门的结构特点及维护操作-
常用阀门的结构特点及维护操作一、概述阀门是流体管路的控制装置，其基本功能是接通或切断管路介质的流通，改变介质的流通，改变介质的流动方向，调节介质的压力和流量，保护管路的设备的正常运行。
工业用的阀门的大量应用是在瓦特发明蒸汽机之后，近二三十年来，由于石油、化工、电站、冶金、船舶、核能、宇航等方面的需要，对阀门提出更高的要求，促使人们研究和生产高参数的阀门，其工作温度从超低温-269℃到高温1200℃，甚至高达3430℃，工作压力从超真空-8Mpa〔1x10-1㎜Hg〕到超高压1460MPa，阀门通径从1mm到600mm，甚至达到9750mm，阀门的材料从铸铁，碳素钢发展到钛及钛合金，高强度耐腐蚀钢等，阀门的驱动方式从手动发展到电动、气动、液动、程控、数控、遥控等。
随着现代工业的不断发展，阀门需求量不断增长，一个现代化的石油化工装置就需要上万只各种各样的阀门，阀门使用量大。
开闭频繁，但往往由于制造、使用选型、修理不当，发生跑、冒、滴、漏现象，由此引起火焰、爆炸、中毒、烫伤事故，或者造成产品质量低劣，能耗提升，设备腐蚀，物耗提升，环境污染，甚至造成停产等事故，已屡见不鲜，因此人们希望获得高质量的阀门，同时也要求提升阀门的使用，修理水平，这时对从事阀门操作人员，修理人员以及工程技术人员，提出新的要求，除了要精心制定、合理选用、正确操作阀门之外，还要及时维护、修理阀门，使阀门的“跑、冒、滴、漏〞及各类事故降到最低限度。
二、阀门的分类阀门的用途广泛，种类繁多，分类方法也比较多。
总的可分两大类：第一类自动阀门：依靠介质〔液体、气体〕本身的能力而自行动作的阀门。
如止回阀、安全阀、调节阀、疏水阀、减压阀等。
第二类驱动阀门：借助手动、电动、液动、气动来操纵动作的阀门。
如闸阀，截止阀、节流阀、蝶阀、球阀、旋塞阀等。
三、各种阀门的特点及用途1、闸阀闸阀是指关闭件〔闸板〕沿通路中心线的垂直方向移动的阀门，流体流动的通道为直通的。
截止阀的优缺点
截止阀的优缺点
截止阀是一种常用的流体控制阀门，用于控制液体或气体的流动。
它通常可以
分为手动和自动两种类型。
本文将介绍截止阀的优缺点。
优点
1. 良好的密封性能
截止阀通常采用密封圈或密封垫来实现密封，其密封性能较好，能够有效地防
止液体或气体泄漏。
2. 操作简便
手动截止阀操作简便，只需要通过旋转手柄或螺丝即可打开或关闭阀门。
自动
截止阀通常采用电磁或气动驱动，也很容易搭配自动化系统进行控制。
3. 适用范围广
截止阀适用于各种液体和气体的流动控制，包括可燃气体、蒸汽、石油、化工、医药等领域。
4. 耐高温和耐腐蚀性强
现代截止阀在材料上采用了高温合金、不锈钢等特殊材质，具有较强的耐高温
和耐腐蚀性，适用于恶劣的工作环境。
缺点
1. 阻力大
由于截止阀采用开闭机构控制流量，因此在关闭状态下会对流体产生较大的阻力，可能会引起能源浪费。
2. 使用寿命短
截止阀在长时间使用过程中，由于材料疲劳、磨损等问题，可能会导致阀门密
封性能下降，进而影响截止阀的使用寿命。
3. 对流体质量要求高
由于截止阀在使用时会对流体产生一定的阻力，因此对流体的纯度和粘度有很
高的要求，否则会导致流量控制不准确。
4. 成本较高
截止阀通常采用较为复杂的结构和材料，因此其制造成本较高，价格也相对较贵。
总结
综上所述，截止阀作为一种常用的流体控制阀门，在控制液体和气体的流动过程中具有良好的密封性能、操作简便等优点，但也存在一些缺点，如阻力大、使用寿命短等。
因此在选择使用截止阀时，需要根据实际需求对其优劣进行综合考虑。
截止阀的特点及适用范围总结
截止阀的特点及适用范围总结
截止阀是化工装置中用得较多的阀门类型，按其结构分为标准式、流线式、直通式三种。
截止阀的优点是流量调节平稳，严密不漏，很少检修，可耐较高压力和温度，适用于多种流体。
一般多装在泵出口、调节阀旁路、流量计上游等需调节流量之处，其缺点是构造复杂，价格较贵，流体经过阀门时局部阻力较大。
此外，截止阀最大口径为DNI50-DN200。
截止阀常用于输送油品、水蒸气和压缩空气的管路中，也可用于高温高压管路，由于对流体的局部阻力较大，不适用于高黏性油品的输送管路和含固体物料的液体输送管路。
截止阀的安装应使流体由阀体内经阀盘下面往上流，对于公称直径大于等于150mm的截止阀，则常设计成流体由阀盘内径上面往下流。
安装时，应注意液流方向与阀体上箭头方向一致，无传动装置的截止阀，可安装于管路的任一位置，带有传动装置的截止阀应垂直安装于水平管线上。
丫形截止阀和角式截止阀与普通直通阀相比，压降较小，且角式阀兼有改变流向的功能，针型阀也是截止阀的一种，其阀芯为锥形，可用于小流量微调或用作取样阀。
截止阀结构特点
截止阀结构特点
以下是 8 条关于截止阀结构特点的内容：
1. 截止阀的密封性能那可是杠杠的！就像给管道加了一道严实的门。
比如说在自来水上用截止阀，就能稳稳地把水给止住，一点都不会漏。
这密封性能是不是超棒啊？
2. 截止阀的结构紧凑得很呢！可以类比成一个小巧玲珑的宝贝。
就好像在一个小空间里，它能稳稳地待着发挥大作用，不占太多地方却能办大事。
3. 它的操作简单得很咧！就像开个灯那么容易。
比如你需要控制水流的时候，轻松一转手柄，水就听你的指挥了，多方便呀！
4. 截止阀的维护也不难呀！不像有些东西那么娇贵。
就像你照顾一只小狗，时不时看看它就行。
只要平时稍微注意下，它就能一直好好工作呢。
5. 截止阀的耐用程度那可是有目共睹的！简直就是个“钢铁侠”。
好比一部用了很久的手机还能正常打电话发短信，它能经受时间的考验哟。
6. 截止阀的适应能力超强的！就像个全能选手。
无论啥恶劣环境，它都能挺住，依然坚守岗位，是不是很厉害？
7. 截止阀的可靠性那没话说呀！好比你信任的好朋友。
只要你需要它，它绝对不会掉链子，稳稳地为你工作。
8. 截止阀的成本相对较低呀，多实惠！就像买了个性价比超高的东西。
花不多的钱却能得到这么可靠的阀门，值不值？
我的观点结论：总之，截止阀在密封性能、结构、操作、维护、耐用、适应能力、可靠性和成本等方面都有着出色的表现，是管道系统中不可或缺的好帮手！。
截止阀技术特点
截止阀技术特点研究了这么久截止阀，总算发现了一些门道。
首先呢，截止阀的密封性能我觉得特别值得一说。
你可以把截止阀想象成一个很严实的门，这个门要是关了啊，就不咋让里面的东西流出来或者外面的东西进去。
比如说咱们家里的水龙头，其实就是一种简单的截止阀，你把它拧到最紧，水就不再流了，这就体现出截止阀强大的密封能力。
不过我一直有个小疑惑，那就是在一些大的工业管道当中，到底是怎么保证这么大的压力下还能密封得那么好呢？还有一个我发现的点是截止阀的流体阻力。
我一开始啊觉得只要阀门打开，流体就应该很顺畅地流过去呗。
结果不是这样的，流体在经过截止阀的时候就像咱们走路遇到了一个不太宽的过道，虽然能走但是没那么顺畅。
这会造成一定的阻力，如果在一些特殊的流体传输系统里，比如说高速度要求的一些化学原料传输呀，这个阻力就可能会有点影响整体的效率。
再有呢，截止阀的结构特点也挺妙的。
它一般是有阀瓣和阀座这些部件。
这阀瓣就好比是一个塞子，阀座就是放这个塞子的洞，通过这个塞子不同程度地塞入洞中来控制流量大小。
我观察过那种老式的截止阀，你能很清楚地看到这个阀瓣上下运动来控制水路。
不过现在很多新型的截止阀设计得就很精致了，结构紧凑了很多，不像以前的那么占地方。
哦对了，我差点忘了说，截止阀的开关方式也有特点。
它是靠阀杆带动阀瓣上下运动实现开关的。
这就让它有一定的方向性，就像是门只能推或者拉一个方向才能打开或者关闭一样。
比如说垂直管道里安装的时候，就得注意这个安装方向的问题，不然很可能就不能很好地工作了。
这件事还是我上次看到工人安装水管的时候才恍然大悟的，之前我还真没太在意这个问题呢。
其实截止阀从它各方面的特点来看，有好的地方，也有一些需要根据不同情况去考量的地方，但总体上我觉得是一个很神奇的小部件，在很多的水流或者其他流体控制方面起着至关重要的作用。
截止阀的种类与特点 截止阀是如何工作的
截止阀的种类与特点截止阀是如何工作的截止阀的启闭件是圆柱的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。
在截止阀关闭时，必需向截止阀阀瓣施加压力，以强制密封面不泄漏。
截止阀具截止阀的启闭件是圆柱的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。
在截止阀关闭时，必需向截止阀阀瓣施加压力，以强制密封面不泄漏。
截止阀具有以下优点：1.截止阀结构简单，制造和维护和修理比较便利。
2.截止阀工作行程小，启闭时间短。
3.截止阀密封性好，密封面间磨擦力小，寿命较长。
截止阀的缺点如下：1.截止阀流体阻力大，开启和关闭时所需力较大。
2.截止阀不适用于带颗粒、粘度较大、易结焦的介质。
3.截止阀调整性能较差。
截止阀的种类按阀杆螺纹的位置分有外螺纹式截止阀、内螺纹式截止阀。
按介质的流向分，有直通式截止阀、直流式截止阀和角式截止阀。
截止阀按密封形式分，有填料密封截止阀和波纹管密封截止阀。
截止阀的安装与维护应注意以下事项：1手轮、手柄操作的截止阀可安装在管道的任何位置上。
2.手轮、手柄及伟动机构，不允许作起吊用。
3.介质的流向应与阀体所示箭头方向一致。
适用范围广，通径从小到几毫米，大到几米。
维护和修理便利，闸阀结构简单，密封圈一般都是活动的，拆卸更换都比较便利。
截止阀设计、制造符合美国、中国相关标准，结构设计合理。
截止阀阀瓣、阀座密封面堆焊13Cr或者304、316不锈钢材料，如有硬度要求、耐腐蚀要求，可选择硬质合金。
硬质合金堆焊而成的截止阀，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
波纹管截止阀性能特点及型号介绍-上海嘉德阀门
波纹管截止阀采用独特的波纹管密封设计，采用双重组合密封，以双层不锈钢波纹管作为阀杆密封元件，以石墨填料作为二次辅助密封，可有效解决阀杆填料密封的泄漏问题，能满足最苛刻的泄漏等级要求。
减少了维修费用及频繁的维修保养，还提供了清洁安全的工作环境。
波纹管截止阀的口径从DNl 5～DN300，可提供铸铁材质、球墨铸铁、铸钢材质以及不锈钢材质，以满足不同流体及工作环境要求。
连接标准有法兰、螺纹和承插焊等，压力等级有PNl6、PN25、PN40。
最高耐温可达425℃，可用于高温系统。
用一种阀即可满足各种不同的工业应用要求，并确保长的使用寿命、免维修及坚固结实。
性能特点：1、可长期稳定可靠运行带有节流阀芯，双波纹管密封，寿命更长久。
2、双重密封，超级密封性能采用由双层不锈钢波纹管密封和石墨填料组成的双重密封，杜绝泄露。
3、平面密封，杜绝泄露阀瓣与阀座之间平面密封形式，更加确保了阀杆处动态和静态密封性能的高度可靠，使其在各种方位下都能表现出优秀的密封性能。
4、节约运行成本零泄漏特性改善了系统的安全性，可节约能源，减少维修费用，并为用户提供清洁安全的工作环境。
5、操作简单方便，无需特殊维护关闭行程短，反应时间短;手轮无升降，即使在狭小的空间也能启、闭自如.阀杆升降位置显示使操作更方便。
双层波纹管密封结构既杜绝泄漏又无需特殊维护。
波纹管截止阀型号：附加代号：W表示波纹管;阀门类型代号：J表示截止阀;操作方式：(手柄、自动、省略)气动—6;液动—7;电动—9。
连接方式代号：内螺纹—1;外螺纹—2;法兰—4;焊接—6;对夹—7;卡箍—8;卡套—9;结构形式代号：1表示直通式;密封面材料代号：H表示不锈钢、W表示阀体直接加工;阀体压力代号：16表示耐压十六公斤;阀体材质代号：P表示304不锈钢、C表示碳钢。
多路阀十大品牌-上海嘉德阀门
多路阀十大品牌-上海嘉德阀门上海嘉德阀门制造有限公司是一家具有二十多年历史的大型阀门生产企业，是全国最主要和最大的闸阀、截止阀、球阀、蝶阀、水力控制阀等通用阀门供应商之一。
产品广泛使用于石油,化工,冶金,矿山,电力,楼宇控制等领域。
公司凭借多年的生产经验和管理理念，不断引进吸收国内外先进制造商的研发和管理，已具有国际性的生产、销售和服务团队。
拥有多名高级技术工程师，拥有数控加工中心、车床、铣床、钻床、检测、铸造、热处理、试验台等设备百余台。
技术力量雄厚、制造设备精良和高素质团队等是对质量和服务体系的保证，使企业在阀门和执行器制造业中成为具有较强实力和富有竞争力的供应商。
F74润新多路阀系统原理：润新软化水系统应用离子交换原理，去除水中钙、镁等结垢离子，使得水质软化。
系统是由树脂罐盐罐(软化树脂)、控制器组成的一体化设备。
实现程序控制运行，自动再生;采用虹吸原理吸盐，自动注水化盐、配比浓度无需盐泵、溶盐等附属设备，属于软化除盐设备。
系统具有以下优点：管路简化，节省占地空间;运行稳定可靠;节约再生用盐;运行费用低;免维护。
F74润新多路阀产品特点：1. 使用中更低的故障率、2. 单罐型再生时不出水，以保证系统再生时不会有未经过软化的原水直接流出、3. 手动功能，可随时按下手动按钮实现即时再生，断电或控制阀无法正常工作时，可使用手轮进行手动操作。
(适用于F63/F68系列)。
F74润新多路阀技术参数：原水硬度：3-10mg-N/L出水残余硬度：≤0.03mg-N/L工作压力：0.15-0.6MPa工作温度：5-45℃自控电源：220V 50Hz入口压力低于0.15MPa需加装管道泵设备总压损：0.03MP F74润新软化水选型表润新多路阀——单头单罐时间型型号出水量T/H进水口径罐体尺寸mm盐箱容量L树脂填充量LRX－50 0.5 3/4＂φ200×1200 60 25 RX－100 1 3/4＂φ250×1450 100 50 RX－200 2 3/4＂φ300×1650 100 75 RX－300 3 1＂φ350×1650 200 100 RX－400 4 1＂φ400×1650 200 150RX－500 5—6 2＂φ500×1750 350 250 RX－700 7—8 2＂φ600×1850 500 350 RX－900 9—10 2＂φ750×1850 1000 550 润新多路阀——单头单罐流量型型号出水量T/H进水口径罐体尺寸mm盐箱容量L树脂填充量LRX－51 0.5 3/4＂φ200×1200 60 25 RX－101 1 3/4＂φ250×1450 100 50 RX－201 2 3/4＂φ300×1650 100 75 RX－301 3 1＂φ350×1650 200 100 RX－401 4 1＂φ400×1650 200 150 RX－501 5—6 2＂φ500×1750 350 250RX－701 7—8 2＂φ600×1850 500 350 RX－901 9—10 2＂φ750×1850 1000 550 润新多路阀——单头双罐流量型型号出水量T/H进水口径罐体尺寸mm盐箱容量L树脂填充量LRX－52 0.5 1＂φ200×1200 60 25×2 RX－102 1 1＂φ250×1450 100 50×2 RX－202 2 1＂φ300×1650 100 75×2 RX－302 3 1＂φ350×1670 200 100×2 RX－402 4 1＂φ400×1670 200 150×2。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压铸造截止阀结构上有哪些特点?
1、高压铸造截止阀的性能：
由于高压铸造截止阀阀座通道的变化是与阀瓣行程成正比例关系。
高压截止阀的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通道的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。
因此，这种截止阀类型的阀门非常适合作为切断或调节以及节流使用。
由于铸造截止阀的阀瓣开与关之间的行程小，密封面又能承受多次启闭，因此，截止阀很适用于需要频繁开关的场合，可用于大部分介质流程系统中。
截止阀价格便宜、广泛应用于石化、电力、冶金、城建、化工等行业。
2、高压铸造截止阀的结构特点：
(1)国标法兰连接、承插焊连接、对焊连接、螺纹连接截止阀系列是参照国标设计的常规产品，铸钢截止阀系列产品结构设计合理，性能稳定，质量可靠，安装方便，操作轻便灵活等特点。
(2)阀瓣和阀座的密封面采用不同硬度的硬质合金喷焊而成。
密封可靠，硬度高;耐磨耐高温，抗擦伤性能好，寿命长。
(3)阀杆经热处理，具有良好抗擦伤性和耐磨性。
(4)可采用多种连接型式，满足各种配管要求和配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。
3、高压铸造截止阀密封材料的选用：
碳钢截止阀：阀瓣13Cr，阀座为WCB+HF、WC6+HF或LCC+HF，二者硬度差HB ≥50。
其喷焊过程，严格按喷焊工艺规程执行。
不锈钢截止阀：阀瓣304或316、阀座为OCr18Ni9+HF或OCr17Ni12Mo2+HF,二者硬度差HB≥50。
阀瓣和阀座密封面硬度较高具有良好抗冲刷性能、耐腐蚀性能,喷焊过程，严格按喷焊工艺规程执行。
4、高压铸造截止阀材料：
4.1阀体、阀盖、材料为WCB、WC6、LCC、OCr18Ni9或OCr17Ni12Mo2。
对上述阀门材料严格按照GB/T12224《钢制阀门一般要求》和有关阀门材料标准的要求进行选择，并保证使用寿命。
铸件材料符合GB/T12229《通用阀门碳素钢铸件技术条件》、
GB/T12230《通用阀门不锈钢铸件技术条件》和JB/T7248《阀门用低温钢铸件技术条件》所规定的标准要求。
对铸钢件按标准要求进行热处理，力学性能达到标准要求。
对承压铸钢件进行无损检测，执行标准为JB/T6440《阀门受压铸钢件射线照相检查》。
所有承压锻件达到JB4726～4728《压力容器用钢锻件》规定的要求。
所有报告单存档，以便在阀门生产过程中接受需方检查。
4.2阀杆材料为13Cr、304或316。
阀杆材料依据相关阀门标准进行化学分析，机械性能报告单(拉伸试验，硬度试验)，按要求进行热处理，并提供相并报告单。
所有报告单存档，以便在阀门生产过程中接受需方检查。
5、高压铸造截止阀的检验和测试
5.1测试标准
阀门的检验与试验执行JB/T9092和GB/T12224标准。
壳体压力试验在阀门表面处理和喷漆前进行。
5.2阀门出厂之前进行100%压力试验，阀门试压至少包括以下内容。
—壳体试验、上密封试验、低压气密封、高压水密封试验、规范规定的其它试验。
5.3在测试后，排净阀体内的试验介质。
5.4所有对接焊缝100%进行X射线检验。
对于PN160及以上压力等级的阀门承压件按JB/T6440做X射线检验.
5.5产品使用单位有权随时根据需要进行检查。
6、高压截止阀的传动装置：
6.1根据截止阀的操作条件，阀门操作机构要有足够的力矩和刚度。
6.2操作机构的壳体支座及与阀体连接的部件要求有足够的刚度和强度。
6.3人工操作机构手轮的最大作用力为35Kgf(任何工况下)。
要求阀门驱动机构全行程操作平稳，无卡涩，无跳动现象，调整精度高，动作准确。
