rvq947v型球阀厂家-上海嘉德阀门

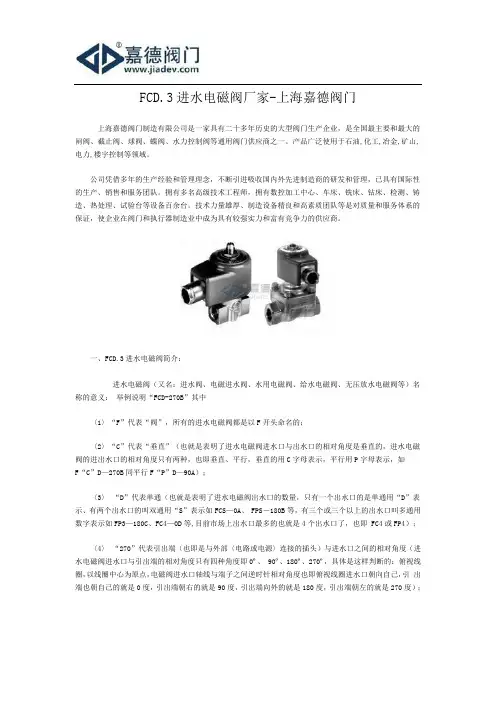

FCD.3进水电磁阀厂家-上海嘉德阀门
FCD.3进水电磁阀厂家-上海嘉德阀门上海嘉德阀门制造有限公司是一家具有二十多年历史的大型阀门生产企业，是全国最主要和最大的闸阀、截止阀、球阀、蝶阀、水力控制阀等通用阀门供应商之一。
产品广泛使用于石油,化工,冶金,矿山,电力,楼宇控制等领域。
公司凭借多年的生产经验和管理理念，不断引进吸收国内外先进制造商的研发和管理，已具有国际性的生产、销售和服务团队。
拥有多名高级技术工程师，拥有数控加工中心、车床、铣床、钻床、检测、铸造、热处理、试验台等设备百余台。
技术力量雄厚、制造设备精良和高素质团队等是对质量和服务体系的保证，使企业在阀门和执行器制造业中成为具有较强实力和富有竞争力的供应商。
一、FCD.3进水电磁阀简介：进水电磁阀（又名：进水阀、电磁进水阀、水用电磁阀、给水电磁阀、无压放水电磁阀等）名称的意义：举例说明“FCD-270B”其中〈1〉“F”代表“阀”，所有的进水电磁阀都是以F开头命名的；〈2〉“C”代表“垂直”（也就是表明了进水电磁阀进水口与出水口的相对角度是垂直的，进水电磁阀的进出水口的相对角度只有两种，也即垂直、平行，垂直的用C字母表示，平行用P字母表示，如F“C”D—270B同平行F“P”D—90A）；〈3〉“D”代表单通（也就是表明了进水电磁阀出水口的数量，只有一个出水口的是单通用“D”表示、有两个出水口的叫双通用“S”表示如FCS—0A、 FPS－180B等，有三个或三个以上的出水口叫多通用数字表示如FP3—180C、FC4—0D等,目前市场上出水口最多的也就是4个出水口了，也即 FC4或FP4）；〈4〉“270”代表引出端（也即是与外部〈电路或电源〉连接的插头）与进水口之间的相对角度（进水电磁阀进水口与引出端的相对角度只有四种角度即0º、90º、180º、270º，具体是这样判断的：俯视线圈，以线圈中心为原点，电磁阀进水口轴线与端子之间逆时针相对角度也即俯视线圈进水口朝向自己，引出端也朝自己的就是0度，引出端朝右的就是90度，引出端向外的就是180度，引出端朝左的就是270度）；〈5〉“B”是生产工厂自己内部的编号。
ZCZH高温电磁阀厂家-上海嘉德阀门
ZCZH 高温电磁阀厂家-上海嘉德阀门上海嘉德阀门制造有限公司是一家具有二十多年历史的大型阀门生产企业，是全国最主要和最大的 闸阀、截止阀、球阀、蝶阀、水力控制阀等通用阀门供应商之一。
产品广泛使用于石油,化工,冶金,矿山, 电力,楼宇控制等领域。
公司凭借多年的生产经验和管理理念，不断引进吸收国内外先进制造商的研发和管理，已具有国际性 的生产、销售和服务团队。
拥有多名高级技术工程师，拥有数控加工中心、车床、铣床、钻床、检测、铸 造、热处理、试验台等设备百余台。
技术力量雄厚、制造设备精良和高素质团队等是对质量和服务体系的 保证，使企业在阀门和执行器制造业中成为具有较强实力和富有竞争力的供应商。
一、ZCZH 高温电磁阀介绍ZCZH 高温电磁阀特殊场合可持续长时间通电，采用全金属密封，介质流体温度可达 450℃ 采用新颖 巧妙的阀芯结构及安装散热装置，使结构更加紧凑，重量是同类产品的三分之一采用不锈钢活塞结构，阀 芯磨损可自动补偿， 更加提高电磁阀的寿命和可靠性， 可持续频繁工作介质流体最高压力可分别提供 4.0Mpa 和 6.0Mpa 一、高温电磁阀是先导直动型的电磁阀，其通用介质范围较广，可分别使用于水、轻油、重油、非腐蚀性 气体及蒸汽等流体，如电站抽气管道疏水系统和蒸发器的排气系统中，主要是对管道中的介质进行双位自 动调节和远程控制。
二、工作原理 电磁铁通电后，连杆被提升，随着转轴开始转动，这运动作用于导阀而开主阀; 在衔铁自重及返回弹簧作用下，关上导阀，导阀关闭后，靠压差关闭主阀。
二、ZCZH 高温电磁阀型号规格说明 断电后，三、ZCZH 高温电磁阀型号技术参数 ZCZG ZCZH ≤250 ≤400介质温度°C公称压力（MPa）ZCZG ZCZH ZCZG ZCZH 10 15 170VA2.5 4.0 0～2.5 0～4.0 20 25 32 40 50 65 80 100工作压差（MPa） 公称通径（mm） 功耗（VA） 电源电压 额定流量（KV） 泄漏（ml/min） 四、ZCZH 高温电磁阀型号安装尺寸 DN 10 15 20 25 32 40 50 65 80 100 L 160 160 200 200 200 160 300 340 380 430 H 298 298 304 304 314 460 460 433 433 461 D 90 95 105 115 140 150 165 180 200 235 D1 60 65 75 85 100 110 125 145 160 190480VAAC220V，其余规格可作特殊订货 36V、24V、12V 按 JB/T7352-94 规定 按 JB/T7352-94.F 规定D2 41 45 55 65 78 85 100 120 135 160b 14 14 16 16 18 18 20 22 22 24f 2 2 2 2 2 3 3 3 3 3n-d 4 4 4 4 4 4 4 8 8 8 -Φ 14 -Φ 14 -Φ 14 -Φ 14 -Φ 14 -Φ 18 -Φ 18 -Φ 18 -Φ 18 -Φ 22五、ZCZH 高温电磁阀工作原理 ZCZH 系列高温电磁阀电磁铁通电时，连杆被提升，带动转轴转动，副阀打开。
ZCZH高温电磁阀厂家-上海嘉德阀门
ZCZH高温电磁阀厂家-上海嘉德阀门上海嘉德阀门制造有限公司是一家具有二十多年历史的大型阀门生产企业，是全国最主要和最大的闸阀、截止阀、球阀、蝶阀、水力控制阀等通用阀门供应商之一。
产品广泛使用于石油,化工,冶金,矿山,电力,楼宇控制等领域。
公司凭借多年的生产经验和管理理念，不断引进吸收国内外先进制造商的研发和管理，已具有国际性的生产、销售和服务团队。
拥有多名高级技术工程师，拥有数控加工中心、车床、铣床、钻床、检测、铸造、热处理、试验台等设备百余台。
技术力量雄厚、制造设备精良和高素质团队等是对质量和服务体系的保证，使企业在阀门和执行器制造业中成为具有较强实力和富有竞争力的供应商。
一、ZCZH高温电磁阀介绍ZCZH高温电磁阀特殊场合可持续长时间通电，采用全金属密封，介质流体温度可达450℃采用新颖巧妙的阀芯结构及安装散热装置，使结构更加紧凑，重量是同类产品的三分之一采用不锈钢活塞结构，阀芯磨损可自动补偿，更加提高电磁阀的寿命和可靠性，可持续频繁工作介质流体最高压力可分别提供4.0Mpa 和6.0Mpa一、高温电磁阀是先导直动型的电磁阀，其通用介质范围较广，可分别使用于水、轻油、重油、非腐蚀性气体及蒸汽等流体，如电站抽气管道疏水系统和蒸发器的排气系统中，主要是对管道中的介质进行双位自动调节和远程控制。
二、工作原理电磁铁通电后，连杆被提升，随着转轴开始转动，这运动作用于导阀而开主阀; 断电后，在衔铁自重及返回弹簧作用下，关上导阀，导阀关闭后，靠压差关闭主阀。
二、ZCZH高温电磁阀型号规格说明三、ZCZH高温电磁阀型号技术参数介质温度°C ZCZH ≤250 ZCZH ≤400公称压力（MPa）ZCZH 2.5 ZCZH 4.0工作压差（MPa）ZCZH 0～2.5ZCZH 0～4.0公称通径（mm）10 15 20 25 32 40 50 65 80 100 功耗（VA）170VA 480VA电源电压AC220V，其余规格可作特殊订货36V、24V、12V额定流量（KV）按JB/T7352-94规定泄漏（ml/min）按JB/T7352-94.F规定四、ZCZH高温电磁阀型号安装尺寸DN L H D D1 D2 b f n-d10 160 298 90 60 41 14 2 4 -Φ1415 160 298 95 65 45 14 2 4 -Φ1420 200 304 105 75 55 16 2 4 -Φ1425 200 304 115 85 65 16 2 4 -Φ1432 200 314 140 100 78 18 2 4 -Φ1440 160 460 150 110 85 18 3 4 -Φ1850 300 460 165 125 100 20 3 4 -Φ1865 340 433 180 145 120 22 3 8 -Φ1880 380 433 200 160 135 22 3 8 -Φ18100 430 461 235 190 160 24 3 8 -Φ22五、ZCZH高温电磁阀工作原理ZCZH\ZCZH系列高温电磁阀电磁铁通电时，连杆被提升，带动转轴转动，副阀打开。
电动阀门十大品牌-上海嘉德阀门
电动阀门十大品牌-上海嘉德阀门上海嘉德阀门制造有限公司是一家具有二十多年历史的大型阀门生产企业，是全国最主要和最大的闸阀、截止阀、球阀、蝶阀、水力控制阀等通用阀门供应商之一。
产品广泛使用于石油,化工,冶金,矿山,电力,楼宇控制等领域。
公司凭借多年的生产经验和管理理念，不断引进吸收国内外先进制造商的研发和管理，已具有国际性的生产、销售和服务团队。
拥有多名高级技术工程师，拥有数控加工中心、车床、铣床、钻床、检测、铸造、热处理、试验台等设备百余台。
技术力量雄厚、制造设备精良和高素质团队等是对质量和服务体系的保证，使企业在阀门和执行器制造业中成为具有较强实力和富有竞争力的供应商。
一、电动法兰球阀概述顾名思义,电动法兰球阀是球阀配上电动执行机构.电动执行机构的执行速度相对较快,并且不需要工人亲力亲为,在很大程度上节约了人力资源以及时间.二、电动法兰球阀发展与工作原理电动法兰球阀是它具有相同的旋转90度提动作，有圆形通孔或通道通过其轴线。
球面和通道口的比例应该是这样的，即当球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。
电动法兰球阀只需要用气旋转90度的操作和很小的转动力矩就能关闭严密。
完全平等的阀体内腔为介质提供了阻力很小、直通的流道。
通常认为球阀最适宜直接做开闭使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用。
球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等。
球阀阀体可以是整体的，也可以是组合式的。
三、电动法兰球阀特点该球阀主要用于截断或接通管路中的介质，亦可用用于流体的调节与控制，它与其它阀类相比，具有以下一些优点。
1、流体阻力小、球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。
3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增高而增大。

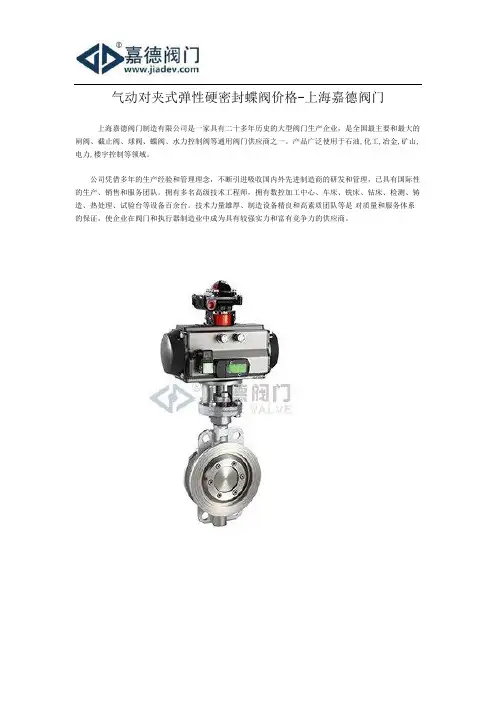

气动对夹式弹性硬密封蝶阀价格-上海嘉德阀门
气动对夹式弹性硬密封蝶阀价格-上海嘉德阀门上海嘉德阀门制造有限公司是一家具有二十多年历史的大型阀门生产企业，是全国最主要和最大的闸阀、截止阀、球阀、蝶阀、水力控制阀等通用阀门供应商之一。
产品广泛使用于石油,化工,冶金,矿山,电力,楼宇控制等领域。
公司凭借多年的生产经验和管理理念，不断引进吸收国内外先进制造商的研发和管理，已具有国际性的生产、销售和服务团队。
拥有多名高级技术工程师，拥有数控加工中心、车床、铣床、钻床、检测、铸造、热处理、试验台等设备百余台。
技术力量雄厚、制造设备精良和高素质团队等是对质量和服务体系的保证，使企业在阀门和执行器制造业中成为具有较强实力和富有竞争力的供应商。
一、DT673气动对夹式弹性硬密封蝶阀介绍二、DT673气动对夹式弹性硬密封蝶阀主要技术参数公称通径DN 50～1200公称压力PN 0.6 1.0 1.6 2.5 4.0试验压力强度实验0.9 1.5 2.4 3.75 6.0 密封实验0.66 1.1 1.76 2.75 4.4 气密封实验0.6 0.6 0.6 0.6 0.6适用介质水、蒸汽、油品、酸类腐蚀性等适用温度碳钢：-29℃～ 425℃不锈钢：-40℃～600℃三、DT673气动对夹式弹性硬密封蝶阀主要零件材质零件名称材质阀体铸铁、铸钢、不锈钢、铬钼钢、合金钢蝶板铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢密封圈不锈钢、聚内脂、抗磨材料阀杆2Cr13、1Cr13不锈钢、铬钼钢填料柔性石墨注：Dt-代表弹性密封结构。
四、DT673气动对夹式弹性硬密封蝶阀主要外形和连接尺寸产品名称公称通径结构长度（标准值）L外形尺寸（参考值）连接尺寸（标准值）HDt373H Dt673H Dt973H PN0.6MPa PN1.0MPa mminchH1 A1 B1 H2 A2 B2 H3 A3 B3 D1 Z-d D1 Z-dDt(3.6.9)73H-(6.10)C .P.R.V气动对夹式弹性硬密封蝶阀50 2 431123501820625 245 72 530252551104-141254-18 6521/2461153701820625 245 72 530252551304-141454-18 80 3 49123801820645 245 72 565252551504-181608-18 100 4 561384201820675 355 92 600252551704-181808-18 125 5 641644601820715 355 92 640252552008-182108-18 150 6 701755552728800 355 92 705303152258-182408-22 200 8 712086052728850 25017775303152808-182958-22 250 10 762436802728925 250179453031533512-1835012-22 300 12 8328380038421035450221073031539512-2240012-22 350 14 92318353842107450221143031544512-2246016-22 400 16102349154547119450221213031549516-2251516-26 450 1811438960484912565028133557571455016-2256520-26 500 2012741102484912965028141557571460020-2262020-26 600 24154471225484914558503816056568170520-2672520-30700 28165551355646615858503818446568181024-2684024-30800 3219641476466170125382046568192024-3095024-33900 362037115457586196512538225578586310224-3010528-33100 0 40216771795859020151253823878586311228-3011628-36120 0 4825489196585902251253826478586313432-3313832-39产品名称公称通径结构长度（标准值）L外形尺寸（参考值）连接尺寸（标准值）HDt373H Dt673H Dt973H PN1.6MPa PN2.5MPa mm inch H1 A1 B1 H2 A2 B2 H3 A3 B3 D1 Z-d D1 Z-dDt(3.6.9)73H-(16、25)C.P.R.V系列对夹式弹性金属硬密封蝶阀50 2 43 112 350 180 200 625 245 72 530 250 255 125 4-14 125 4-18 65 21/2 46 115 370 180 200 625 245 72 530 250 255 145 4-14 145 8-18 80 3 49 120 380 180 200 645 245 72 565 250 255 160 8-18 160 8-18 100 4 56 138 420 180 200 675 355 92 600 250 255 180 8-18 190 8-22 125 5 64 164 460 180 200 715 355 92 640 250 255 210 8-18 220 8-26 150 6 70 175 555 270 280 800 355 92 705 300 315 240 8-22 250 8-26 200 8 71 208 605 270 280 850 250 170 775 300 315 295 12-22 310 12-26 250 10 76 243 680 270 280 925 250 170 945 300 315 355 12-26 370 12-30 300 12 83 283 825 380 420 1035 450 220 1070 300 315 410 12-26 430 16-30 350 14 92 310 900 380 420 1070 450 220 1140 300 315 470 16-26 490 16-33 400 16 102 340 980 450 470 1190 450 220 1210 300 315 525 16-30 550 16-36 450 18 114 380 1030 480 490 1250 650 280 1335 575 714 585 20-30 600 20-36 500 20 127 410 1105 480 490 1290 650 280 1415 575 714 650 20-33 660 20-36 600 24 154 470 1310 480 490 1455 850 380 1605 656 810 770 20-36 770 20-39 700 28 165 550 1435 640 660 1585 850 380 1844 656 810 840 24-36 875 24-42 800 32 190 640 1605 640 660 1700 1250 380 2040 656 810 950 24-39 990 24-48 900 36 203 710 1745 750 860 1865 1250 380 2255 785 863 1050 28-39 1090 28-48 1000 40 216 770 1885 850 900 2015 1250 380 2380 785 863 1170 28-42 1210 28-56 1200 48 254 890 2105 850 900 2250 1250 380 2640 785 863 1390 32-48 1420 32-56用户注意：表中H1、H2、H3尺寸均可根据用户需要加长（长杆蝶阀），若需特殊材料定货时提出。
G941W电动隔膜阀厂家-上海嘉德阀门
G941W电动隔膜阀厂家-上海嘉德阀门上海嘉德阀门制造有限公司是一家具有二十多年历史的大型阀门生产企业，是全国最主要和最大的闸阀、截止阀、球阀、蝶阀、水力控制阀等通用阀门供应商之一。
产品广泛使用于石油,化工,冶金,矿山,电力,楼宇控制等领域。
公司凭借多年的生产经验和管理理念，不断引进吸收国内外先进制造商的研发和管理，已具有国际性的生产、销售和服务团队。
拥有多名高级技术工程师，拥有数控加工中心、车床、铣床、钻床、检测、铸造、热处理、试验台等设备百余台。
技术力量雄厚、制造设备精良和高素质团队等是对质量和服务体系的保证，使企业在阀门和执行器制造业中成为具有较强实力和富有竞争力的供应商。
G941W(无衬里)、G941J(衬胶)电动隔膜阀介绍部件列表： 1、阀体 2、阀体衬里 3、隔膜 4、阀瓣 5、下阀杆 6、阀盖 7、气缸 8、活塞 9、气缸盖 10、上阀杆 11、手轮设计与制造：GB122239结构长度：GB12221、JB1688法兰连接尺寸：GB4216、JB78一、G941W(无衬里)、G941J(衬胶)电动隔膜阀用途用途：本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。
适用温度：≤85℃、≤100℃、≤120℃、≤150℃（按照衬里和隔膜材料）压力等级：PN0.6、1.0、1.6二、G941W(无衬里)、G941J(衬胶)电动隔膜阀材料阀体：铸铁、球墨铸铁、碳钢、不锈钢阀盖：铸铁、球墨铸铁、碳钢、不锈钢衬里：无衬里、橡胶隔膜：橡胶阀瓣：铸铁、碳钢阀杆：碳钢电动装置：组合件三、G941W(无衬里)、G941J(衬胶)电动隔膜阀测试衬里层：电火花检测试验与检验按GB/T13297标准公称压力：PN（Mpa）阀体：PN×1.5密封：PN×1.1四、G941W(无衬里)、G941J(衬胶)电动隔膜阀主要尺寸及重量DN mm 公称压力MPa工作压力MPaL（mm）D（mm）D1（mm）n-φd（mm）f（mm）h（mm）型号输出力矩启闭时间质量150. 60.612595 654-14220135105754-14225145115854-1424445Z5-18/16501740321614104-182457Z5-18/1650242401815114-183466Z5-18/1650144550211651254-18348Z10-18/165025065251851454-183517Z10-18/16152860803020164-183539Z10-36/2510167010 03522188-183576Z10-36/2510178012 54025218-183634Z15-18/25153210415 046285248-22366Z15-18/251553125200.457342958-22486Z20-18/2520531825 0683953512-224Z20-18/2520532830 0794454012-2241003Z20-18/25304543435 0905054616-224ZD30-36a304540 0100056551516-254。
电动阀门哪家是专业生产的-上海嘉德阀门
电动阀门哪家是专业生产的
问：电动阀门哪家是专业生产的？
答：阀门是阀门，电动头是电动头，都有专业的厂家一般阀门厂家都不产电动头，一般的阀门都可以装电动头，所以专业电动阀门生产商都是比较有实力的！
电动阀简单地说就是用电动执行器.控制阀门,从而实现阀门的开和关。
其可分为上下两部分，上半部分为电动执行器，下半部分为阀门。
优点：对液体介质和大管径气体效果好，不受气候影响。
不受空压气的压力影响。
缺点：成本高、在潮湿环境不好。
日常电动阀门维护保养
1、电动阀门应存干燥通风的室内，通路两端须堵塞。
2、长期存放的电动阀门应定期检查，清除污物，并在加工面上涂防锈油。
3、安装后，应定期进行检查，主要检查项目：
(1)密封面磨损情况。
(2)阀杆和阀杆螺母的梯形螺纹磨损情况。
(3)填料是否过时失效，如有损坏应及时更换。
(4)电动阀门检修装配后，应进行密封性能试验。
运行中的电动阀门，各种阀件应齐全、完好。
法兰螺纹和支架上的螺栓不可缺少，螺纹应完好无损，不允许有松动现象。
手轮上的紧固螺母，如发现松动应及时拧紧，以免磨损连接处或丢失手轮和铭牌。
手轮如有丢失，不允许用活扳手代替，应及时配齐。
填料压盖不允许歪斜或无预紧间隙。
对容易受到雨雪、灰尘、风沙等污物沾染的环境中的电动阀门，其阀杆要安装保护罩。
电动阀门上的标尺应保持完整、准确、清晰。
电动阀门的铅封、盖帽、气动附件等应齐全完好。
保温夹套应无凹陷、裂纹。
不允许在运行中的电动阀门上敲打、站人或支承重物;特别是非金属电动阀门和铸铁电动阀门，更要禁止。
200x型减压阀厂家-上海嘉德阀门
200X型减压阀厂家-上海嘉德阀门上海嘉德阀门制造是一家具有二十多年历史的大型阀门消费企业，是全国最主要和最大的闸阀、截止阀、球阀、蝶阀、水力控制阀等通用阀门供应商之一。
产品广泛使用于石油,化工,冶金,矿山,电力,楼宇控制等领域。
公司凭借多年的消费经历和管理理念，不断引进吸收国内外先进制造商的研发和管理，已具有国际性的消费、销售和效劳团队。
拥有多名高级技术工程师，拥有数控加工中心、车床、铣床、钻床、检测、铸造、热处理、试验台等设备百余台。
技术力量雄厚、制造设备精良和高素质团队等是对质量和效劳体系的保证，使企业在阀门和执行器制造业中成为具有较强实力和富有竞争力的供应商。
一、200X减压稳压阀构造特点和用处200X减压稳压阀|减压阀由主阀、导阀、针阀、球阀、微型过滤器和压力表组成水力控制接收系统。
使用时，当调定出口压力后，能自动保持稳定出口压力。
本产品利用导阀自力控制，不需要其它装置和能源，保养简便，压力控制准确度高，受进口压力和流量影响小，减压稳压可靠。
400X流量控制阀广泛用于高层建筑、生活区等供水管网系统及城市供水工程。
二、200X减压稳压阀工作原理：当阀门从进口端给水时，水流过针阀进入主阀控制室，出口压力通过导管作用到导阀上。
当出口压力高于导阀弹簧设定值时，导阀关闭。
控制室停顿排水，此时主阀控制室内压力升高并关闭主阀，出口压力不再升高。
当阀门出口压力降到导阀弹簧设定压力时，导阀开启，控制室向下游排水。
由于导阀系统排水量大于针阀的进水量，主阀控制室压力下降。
进口压力使主阀开启。
在稳定状态下，控制室进水、排水一样，主阀开度不变，出口压力稳定。
调节导阀弹簧即可设定出口压力。
三、200X减压稳压阀主要技术参数公称压(Mpa) 壳体试验压力(MPa)密封试验压力(MPa)最高进口压力出口可调压力(MPa)适用介质介质温度(℃)(MPa)水0-80四、200X减压稳压阀主要零件材料零件名称零件材料阀体阀盖WCB阀座阀盘铜合金密封圈 O型圈丁腈橡胶阀杆2Cr13弹簧50CrVA针型阀铜合金球阀铜合金浮球阀铜合金微型过滤器不锈钢五、200X减压稳压阀连接尺寸200X减压稳压阀构造图(1、导阀 2、球阀 3、针型阀)DN L A A1 H H1 F D mm D1 mm D2 mm n-Φd mm mm mm mm mm mm20 180 292 136 342 247 116 105 105 105 75 75 75 58 58 56 4-1425 180 292 136 342 247 116 115 115 115 85 85 85 68 68 65 4-14 32 180 292 136 342 247 116 140 140 140 100 100 100 78 78 76 4-18 40 240 330 155 395 278 170 150 150 150 110 110 110 88 88 84 4-18 50 240 330 155 395 278 170 165 165 165 125 125 125 102 102 99 4-18 65 250 350 165 405 298 180 185 185 185 145 145 145 122 122 118 8-18 80 285 365 175 430 313 210 200 200 200 160 160 160 133 133 132 8-18 100 360 410 195 510 350 275 220 220 235 180 180 190 158 158 156 8-22 125 400 455 220 560 365 310 250 250 270 210 210 220 184 184 184 8-26 150 455 475 230 585 420 355 285 285 300 240 240 250 212 212 211 8-22 8-22 8-26 200 585 530 255 675 450 460 340 340 360 295 295 310 268 268 274 8-22 12-22 12-26 250 650 623 300 730 470 500 395 405 425 350 355 370 320 320 330 12-22 12-26 12-30 300 800 700 340 760 490 580 445 460 485 400 410 430 370 370 389 12-22 12-26 16-30 350 860 840 415 840 526 640 505 520 555 460 470 490 430 430 448 16-22 16-26 16-33 400 960 880 430 910 570 715 565 580 620 515 525 550 482 482 503 16-26 16-30 16-36450 1075930 460 1030 610 780 615 640 670 565 585 600 532 550 548 20-26 20-30 20-36500 1075980 490 1135 665 830 670 715 760 620 650 660 585 585 609 20-26 20-33 20-36600 1231060 530 1270 725 920 780 840 845 725 770 770 685 685 720 20-30 20-36 20-39700 1651130 560 1460 865 980 895 910 960 840 840 875 800 800 820 24-30 24-36 24-42800 1751230 610 1640 975 1050 1015 1025 1085 950 950 990 905 905 928 24-33 24-39 24-48六、200X减压稳压阀安装示意图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
RVQ947V型球阀厂家-上海嘉德阀门
上海嘉德阀门制造有限公司是一家具有二十多年历史的大型阀门生产企业，是全国最主要和最大的闸阀、截止阀、球阀、蝶阀、水力控制阀等通用阀门供应商之一。
产品广泛使用于石油,化工,冶金,矿山,电力,楼宇控制等领域。
公司凭借多年的生产经验和管理理念，不断引进吸收国内外先进制造商的研发和管理，已具有国际性的生产、销售和服务团队。
拥有多名高级技术工程师，拥有数控加工中心、车床、铣床、钻床、检测、铸造、热处理、试验台等设备百余台。
技术力量雄厚、制造设备精良和高素质团队等是对质量和服务体系的保证，使企业在阀门和执行器制造业中成为具有较强实力和富有竞争力的供应商。
一、V型调节球阀概述
RVQ947V型调节球阀是一种芯阀座采用金属，或金属对聚四氟乙烯密封配合的旋转球阀，它将球阀和手动蝶阀的最佳控制特性结合成一体,既可用作控制调节阀，又可作关断切断阀。
其主要特点是：
（１）不带任何管接头的整体式阀体，因此不受管道或螺栓应力影响，并且由于阀体无任何管接头，故耐压壳体不会受压力“突变”的影响；
（２）具有一个Ｖ型阀体，即使在小流量或高粘度介质的情况下，也可在整个量程范围内，保证控制的精确性；
（３）防漏耐用的阀座在其外径处衬有带不锈钢内芯ＰＴＦＥ杯形或是Ｏ型密封圈，阀座用截面较大的钨钴硬质合金制成，通过一个合金的波纹弹簧进一步增强了阀座的结构；
（４）当阀门关闭时，Ｖ型缺口与阀座之间产生楔形剪切作用，并既具有自洁功能又可防止球芯卡死，特别适用于管线结垢冻结或含有纤维和颗粒固体场合。
适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。
采用直连方式与执行机构连接，具有结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。
执行机构根据用户要求配置UNIC、PSQ、HQ、DHL 等型号电子式电动执行机构或GTX、AL等气动活塞式执行机构。
二、V型调节球阀技术参数
公称通径DN(mm) 25～400 公称压力PN(MPa) 1.6～6.4
公称压力Ps(MPa) 强度试验 2.4～9.6 密封试验 1.76～7.0
材料\代号 C P R
主要零件阀体
WCB
ZG1Cr18Ni9Ti ZGOCr18Ni12Mo2Ti 球杆2Cr13 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti 阀杆2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti 密封圈聚四氟乙烯、不锈钢、硬质合金
填料聚四氟乙烯、柔性石墨
适用工况适用介质水,蒸汽,油品硝酸类醋酸类适用温度-28～400℃-28～500℃
执行器型号CH、3410R、UNIC、PSQ、HQ、DHL等系列电子式电动执行机构
连接形式对夹式、法兰式，法兰按JB79-59标准
三、V型调节球阀主要性能指标
基本误差回差死区输入信号输出信号
全行程的≤±2% 全行程的≤±2% 全行程的≤0.8% 4～20mADC 4～20mADC
公称通
径DN
（mm）
25 32 40 50 65 80 100 125 150 200 250 300 350 400
额定流
量系数
Cv
32 43 78 90 160 250 360 610 1120 1850 2950 3700 7195 11466
公称压
力PN
（MPa）
1.6、
2.5、4.0、6.4
流量特
性
近似等百分比（参见典型曲线图）、直线特性
阀板转
角（度）
0°～至90°（可调）
允许泄漏量等级软密封：零泄露
硬密封：≤额定Cv
×0.001%
软密封：VI微气泡级，金属密封：≤额定CV×0.065%
动作时
间(S/90
度)
8.5～30 36～60
可调节
比
250:1 300:1
四、V型调节球阀流量特性曲线
五、V型调节球阀外形尺寸
电动V型球阀结构图
公称通径
DN(mm)
尺寸 (mm)
对夹法兰式
L H1 H2
D D D1 D2 q Z-Φd
25 64 110 85 65 14 4-14 102 277 60 40 82 145 110 85 16 4-18 114 305 75 50 100 160 125 110 16 4--18 124 364 95 65 120 180 145 120 18 4-18 145 379 105
80 131 195 160 135 20 8-18 165 389 120 100 158 215 180 155 20 8-18 194 402 140 125 180 245 210 185 22 8-18 213 426 165 150 216 280 240 210 24 8-23 229 453 185 200 268 335 295 265 26 12-23 243 473 205 250 326 405 355 320 30 12-25 297 540 240 300 460 460 410 3750 30 12-25 338 590 290 350 470 - - - - -
400 525 - - - - -。
