常用的开口扳手规格----对应螺纹规格
螺丝尺寸对应扳手尺寸对照表格范例范例
螺丝尺寸对应扳手尺寸比较表格典范典范
外六角所用的张口扳手以六角螺母对应比较正确，由于存在六角头螺栓和小六角头螺栓。
常用的以下 ;
外六角所用的张口扳手以六角螺母对公制外六角螺栓和套筒（梅花）
应扳手对边尺寸比较表：
全套内六角扳手
螺栓尺寸对应扳手或套筒对
张口扳手规格对应螺纹规格
边尺寸 ( 括号中的尺寸为 GB旧
标准尺寸 )
7M4S3=M4M3 =
8M5S4=M5M4 =7MM
10M6S5=M6M5 =8MM
14M8S6=M8M6 =10MM
17M10S8=M10M8 =13MM(14MM)
19M12S10=M12M10 =16MM(17MM)
22M14S12=M14-M16M12= 18MM(19MM)
24M16S14=M18-M20M14 =21MM(22MM)
27M18S17=M22-M24M16 =24MM
30M20S19=M27-M30M18= 27MM
32M22S24=M36M20 =30MM
36M24S27=M42M22 =34MM
41M27
46M30
55M36
65M42
攻螺纹底孔的计算
脆性资料（铸铁、青铜等）：钻孔直径d0=d( 螺纹外径 ) （螺距）
塑性资料（钢、紫铜等）：钻孔直径d0=d(螺纹外径 )-p （螺距）。
螺丝尺寸对应扳手尺寸的对照表
外六角所用的开口扳手以六角螺母对应比较准确，因为存在六角头螺栓和小六角头螺栓。
常用的如下;
外六角所用的开口扳手以六角螺母对
应
全套内六角扳手公制外六角螺栓和套筒（梅花）扳手对边尺寸对照表：
螺栓尺寸对应扳手或套筒对
边尺寸(括号中的尺寸为GB旧标准尺寸)
开口扳手规格对应螺纹规格
7 M4 S3=M4 M3 =5.5MM
8 M5 S4=M5 M4 =7MM
10 M6 S5=M6 M5 =8MM
14 M8 S6=M8 M6 =10MM
17 M10 S8=M10 M8 =13MM(14MM)
19 M12 S10=M12 M10 =16MM(17MM)
22 M14 S12=M14-M16 M12= 18MM(19MM)
24 M16 S14=M18-M20 M14 =21MM(22MM)
27 M18 S17=M22-M24 M16 =24MM
30 M20 S19=M27-M30 M18= 27MM
32 M22 S24=M36 M20 =30MM
36 M24 S27=M42 M22 =34MM
41 M27
46 M30
55 M36
65 M42
攻螺纹底孔的计算
脆性材料（铸铁、青铜等）：钻孔直径d0=d(螺纹外径)-1.1p（螺距）
塑性材料（钢、紫铜等）：钻孔直径d0=d(螺纹外径)-p（螺距）
THANKS !!!
致力为企业和个人提供合同协议，策划案计划书，学习课件等等
打造全网一站式需求
欢迎您的下载，资料仅供参考。
扳手和螺母对照表(参考资料)
一、公制内六角螺栓与内六角扳手尺寸对照表：内六角螺栓对应内六角扳手尺寸M3←→M4←→3M5←→4M6←→5M8←→6M10←→8M12←→10M14←→12M16←→14M18←→14M20←→17M22←→17攻螺纹底孔的计算：脆性材料（铸铁、青铜等）：钻孔直径d0=d(螺纹外径)（螺距）塑性材料（钢、紫铜等）：钻孔直径d0=d(螺纹外径)-p（螺距）二、内六角扳手的型号比螺丝的型号下多少比如6#内六角扳手用来拧M8的内六角螺丝#←→M33 #←→M44 #←→M55 #←→M66 #←→M88 #←→M1010#←→M1212#←→M14,M1614#←→M18,M2017#←→M22,M2419#←→M27,M3022#←→M3024#←→M3627#←→M42全套内六角扳手中最小规格为3，其对应关系为S3=M4、S4=M5、S5=M6、S6=M8、S8=M10、S10=M12、S12=M14-M16、S14=M18-M20、S17=M22-M24、S19=M27-M30、S24=M36、S27=M42。
三、外六角所用的开口扳手以六角螺母对应比较准确，因为存在六角头螺栓和小六角头螺栓。
常用的开口扳手规格为：7、8、10、14、17、19、22、24、27、30、32、36、41、46、55、65；对应螺纹规格为：M4、M5、M6、M8、M10、M12、M14、M16、M18、M20、M22、M24、M27、M30、M36、M42攻丝前螺纹底孔直径的计算方法：对于脆性材料按照基本尺寸螺距,对于塑性材料按照螺纹基本尺寸-螺距+。
脆性材料在攻丝时为纯切削状态,底孔尺寸为螺纹牙底圆直径,塑性材料在攻丝时由于材料受力后产生塑性变形,材料会向螺纹小径移动,因此底孔应该适当加大。
对于M6以下的螺纹孔，不分材料性质，统一按基本尺寸-螺距.钻孔一般用螺栓大径D减去螺距.四、公制外六角螺栓和套筒（梅花）扳手对边尺寸对照表：螺栓尺寸对应扳手或套筒对边尺寸M 3←→5.5mmM 4←→7 mmM 5←→8 mmM 6←→10 mmM 8←→13 mm (14 mm)M10←→16 mm (17 mm)M12←→18 mm (19 mm)M14←→21 mm (22 mm)M16←→24 mmM18←→27 mmM20←→30 mmM22←→32 mmM24←→36 mmM27←→41 mmM30←→46 mmM36←→55 mmM42←→65 mm括号中的尺寸为GB旧标准尺寸。
螺丝尺寸及扳手对照表
一、公制内六角螺栓与内六角扳手尺寸对照表：内六角螺栓==对应内六角扳手尺寸M3←→2.5M4←→3M5←→4M6←→5M8←→6M10←→8M12←→10M14←→12M16←→14M18←→14M20←→17M22←→17攻螺纹底孔的计算：脆性材料（铸铁、青铜等）：钻孔直径d0=d(螺纹外径)-1.1p（螺距）塑性材料（钢、紫铜等）：钻孔直径d0=d(螺纹外径)-p（螺距）二、内六角扳手的型号比螺丝的型号下多少？比如6#内六角扳手用来拧M8的内六角螺丝？4#←→M55#←→M66#←→M88#←→M1010#←→M1212#←→M14,M1614#←→M16,M2017#←→M2019#←→M2422#,←→M3027#←→M36三、外六角所用的开口扳手以六角螺母对应比较准确，因为存在六角头螺栓和小六角头螺栓。
常用的开口扳手规格为：7、8、10、14、17、19、22、24、27、30、32、36、41、46、55、65；对应螺纹规格为：M4、M5、M6、M8、M10、M12、M14、M16、M18、M20、M22、M24、M27、M30、M36、M42全套内六角扳手中最小规格为3，其对应关系为S3=M4、S4=M5、S5=M6、S6=M8、S8=M10、S10=M12、S12=M14-M16、S14=M18-M20、S17=M22-M24、S19=M27-M30、S24=M36、S27=M42。
攻丝前螺纹底孔直径的计算方法：对于脆性材料按照基本尺寸-1.0826螺距,对于塑性材料按照螺纹基本尺寸-螺距+0.1。
脆性材料在攻丝时为纯切削状态,底孔尺寸为螺纹牙底圆直径,塑性材料在攻丝时由于材料受力后产生塑性变形,材料会向螺纹小径移动,因此底孔应该适当加大。
对于M6以下的螺纹孔，不分材料性质，统一按基本尺寸-螺距.钻孔一般用螺栓大径D减去螺距.四、公制外六角螺栓和套筒（梅花）扳手对边尺寸对照表：螺栓尺寸对应扳手或套筒对边尺寸M3←→5.5MMM4←→7MMM5←→8MMM6←→10MMM8←→13MM(14MM)M10←→16MM(17MM)M12←→18MM(19MM)M14←→21MM(22MM)M16←→24MMM18←→27MMM20←→30MMM22←→34MM括号中的尺寸为GB旧标准尺寸。

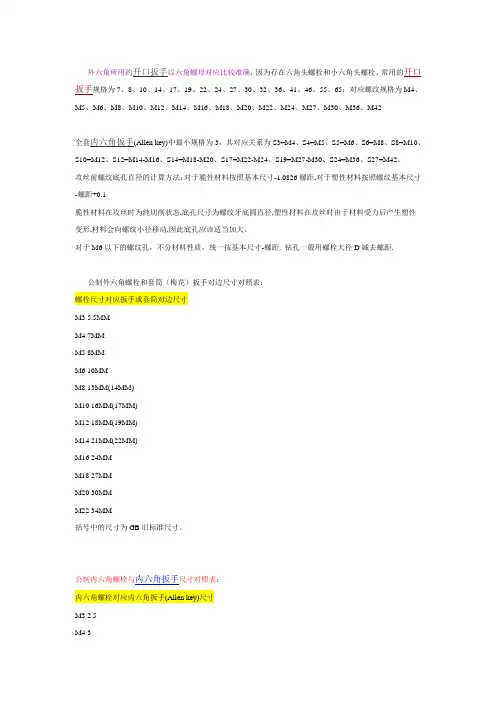

关于螺丝尺寸对应多大扳手
M5、M6、M8、M10、M12、M14、M16、M18、M20、M22、M24、M27、M30、M36、M42全套内六角扳手(Allen key)中最小规格为3，其对应关系为S3=M4、S4=M5、S5=M6、S6=M8、S8=M10、S10=M12、S12=M14-M16、S14=M18-M20、S17=M22-M24、S19=M27-M30、S24=M36、S27=M42。
攻丝前螺纹底孔直径的计算方法；对于脆性材料按照基本尺寸-1.0826螺距,对于塑性材料按照螺纹基本尺寸-螺距+0.1脆性材料在攻丝时为纯切削状态,底孔尺寸为螺纹牙底圆直径,塑性材料在攻丝时由于材料受力后产生塑性变形,材料会向螺纹小径移动,因此底孔应该适当加大。
对于M6以下的螺纹孔，不分材料性质，统一按基本尺寸-螺距. 钻孔一般用螺栓大径D减去螺距.公制外六角螺栓和套筒（梅花）扳手对边尺寸对照表：螺栓尺寸对应扳手或套筒对边尺寸M3 5.5MMM4 7MMM5 8MMM6 10MMM8 13MM(14MM)M10 16MM(17MM)M12 18MM(19MM)M14 21MM(22MM)M16 24MMM18 27MMM20 30MMM22 34MM括号中的尺寸为GB旧标准尺寸。
公制内六角螺栓与内六角扳手尺寸对照表：内六角螺栓对应内六角扳手(Allen key)尺寸M3 2.5M4 3M5 4M6 5M8 6M10 8M12 10M14 12M16 14M18 14M20 17M22 17攻螺纹底孔的计算脆性材料（铸铁、青铜等）：钻孔直径d0=d(螺纹外径)-1.1p（螺距）塑性材料（钢、紫铜等）：钻孔直径d0=d(螺纹外径)-p（螺距）内六角扳手的型号比螺丝的型号下多少？比如6#内六角扳手用来拧M8的内六角螺丝？4#,M55#,M66#,M88#,M1010#,M1212#,M14,M1614#,M16,M2017#,M2019#,M2422#,M3027#,M36直径六角头对边尺寸六角头对角尺寸M3 5.5 6.3M4 7 8.1M5 8 9.2M6 10 11.5M8 14 16.2M10 17 19.6M12 19 21.6M14 22 25.4M16 24 27.7M18 27 31.2M20 30 34.6M22 32 36.9M24 36 41.6M27 41 47.3M30 46 53.1具体可根据三角几何关系进行计算。
不同螺栓对应的扳手尺寸，一文看懂
不同螺栓对应的扳手尺寸，一文看懂扳手或套筒上打的钢印数字是对边尺寸，也就是机械设计手册上查到的螺纹连接紧固件规格的S值，往往有的人不知道的，还以为就是螺纹直径，结果出现扳手与螺钉/螺栓/螺母却不相配的情况。
一、公制外六角螺栓和套筒（梅花）扳手对边尺寸对照表：二、公制内六角螺栓与内六角扳手尺寸对照表：螺丝尺寸对应内六角扳手的四个面，为了让大家区分螺丝与内六角扳手的对应尺寸，还有要钻多大的孔应该用多大的丝锥，以下是一些经验可以供大家参考：攻螺纹底孔的计算：脆性材料（铸铁、青铜等）：钻孔直径d0=d(螺纹外径)-1.1p（螺距）；塑性材料（钢、紫铜等）：钻孔直径d0=d(螺纹外径)-p（螺距）三、外六角所用的开口扳手以六角螺母对应比较准确，因为存在六角头螺栓和小六角头螺栓。
常用的开口扳手规格为：7、8、10、14、17、19、22、24、27、30、32、36、41、46、55、65；对应螺纹规格为：M4、M5、M6、M8、M10、M12、M14、M16、M18、M20、M22、M24、M27、M30、M36、M42 全套内六角扳手中最小规格为3，其对应关系为S3=M4、S4=M5、S5=M6、S6=M8、S8=M10、S10=M12、S12=M14-M16、S14=M18-M20、S17=M22-M24、S19=M27-M30、S24=M36、S27=M42。
攻丝前螺纹底孔直径的计算方法：对于脆性材料按照基本尺寸-1.0826螺距,对于塑性材料按照螺纹基本尺寸-螺距+0.1。
脆性材料在攻丝时为纯切削状态,底孔尺寸为螺纹牙底圆直径,塑性材料在攻丝时由于材料受力后产生塑性变形,材料会向螺纹小径移动,因此底孔应该适当加大。
对于M6以下的螺纹孔，不分材料性质，统一按基本尺寸-螺距.钻孔一般用螺栓大径D减去螺距。
扳手螺栓对应表
螺丝尺寸对应内六角扳手的四个方面为了让大家区分螺丝与内六角扳手的对应尺寸，还有要钻多大的孔应该用多大的丝锥，以下是我在工作时累计的经验可以供大家参考：一、公制内六角螺栓与内六角扳手尺寸对照表：内六角螺栓==对应内六角扳手尺寸M3←→2.5M4←→3M5←→4M6←→5M8←→6M10←→8M12←→10M14←→12M16←→14M18←→14M20←→17M22←→17攻螺纹底孔的计算：脆性材料（铸铁、青铜等）：钻孔直径d0=d(螺纹外径)-1.1p（螺距）塑性材料（钢、紫铜等）：钻孔直径d0=d(螺纹外径)-p（螺距）二、内六角扳手的型号比螺丝的型号下多少？比如6#内六角扳手用来拧M8的内六角螺丝？4#←→M55#←→M66#←→M88#←→M1010#←→M1212#←→M14,M1614#←→M16,M2017#←→M2019#←→M2422#,←→M3027#←→M36三、外六角所用的开口扳手以六角螺母对应比较准确，因为存在六角头螺栓和小六角头螺栓。
常用的开口扳手规格为：7、8、10、14、17、19、22、24、27、30、32、36、41、46、55、65；对应螺纹规格为：M4、M5、M6、M8、M10、M12、M14、M16、M18、M20、M22、M24、M27、M30、M36、M42全套内六角扳手中最小规格为3，其对应关系为S3=M4、S4=M5、S5=M6、S6=M8、S8=M10、S10=M12、S12=M14-M16、S14=M18-M20、S17=M22-M24、S19=M27-M30、S24=M36、S27=M42。
攻丝前螺纹底孔直径的计算方法：对于脆性材料按照基本尺寸-1.0826螺距,对于塑性材料按照螺纹基本尺寸-螺距+0.1。
脆性材料在攻丝时为纯切削状态,底孔尺寸为螺纹牙底圆直径,塑性材料在攻丝时由于材料受力后产生塑性变形,材料会向螺纹小径移动,因此底孔应该适当加大。
最新关于螺丝尺寸对应多大扳手
M5、M6、M8、M10、M12、M14、M16、M18、M20、M22、M24、M27、M30、M36、M42全套内六角扳手(Allen key)中最小规格为3，其对应关系为S3=M4、S4=M5、S5=M6、S6=M8、S8=M10、S10=M12、S12=M14-M16、S14=M18-M20、S17=M22-M24、S19=M27-M30、S24=M36、S27=M42。
攻丝前螺纹底孔直径的计算方法；对于脆性材料按照基本尺寸-1.0826螺距,对于塑性材料按照螺纹基本尺寸-螺距+0.1脆性材料在攻丝时为纯切削状态,底孔尺寸为螺纹牙底圆直径,塑性材料在攻丝时由于材料受力后产生塑性变形,材料会向螺纹小径移动,因此底孔应该适当加大。
对于M6以下的螺纹孔，不分材料性质，统一按基本尺寸-螺距. 钻孔一般用螺栓大径D减去螺距.公制外六角螺栓和套筒（梅花）扳手对边尺寸对照表：螺栓尺寸对应扳手或套筒对边尺寸M3 5.5MMM4 7MMM5 8MMM6 10MMM8 13MM(14MM)M10 16MM(17MM)M12 18MM(19MM)M14 21MM(22MM)M16 24MMM18 27MMM20 30MMM22 34MM括号中的尺寸为GB旧标准尺寸。
公制内六角螺栓与内六角扳手尺寸对照表：内六角螺栓对应内六角扳手(Allen key)尺寸M3 2.5M4 3M5 4M6 5M8 6M10 8M12 10M14 12M16 14M18 14M20 17M22 17攻螺纹底孔的计算脆性材料（铸铁、青铜等）：钻孔直径d0=d(螺纹外径)-1.1p（螺距）塑性材料（钢、紫铜等）：钻孔直径d0=d(螺纹外径)-p（螺距）内六角扳手的型号比螺丝的型号下多少？比如6#内六角扳手用来拧M8的内六角螺丝？4#,M55#,M66#,M88#,M1010#,M1212#,M14,M1614#,M16,M2017#,M2019#,M2422#,M3027#,M36直径六角头对边尺寸六角头对角尺寸M3 5.5 6.3M4 7 8.1M5 8 9.2M6 10 11.5M8 14 16.2M10 17 19.6M12 19 21.6M14 22 25.4M16 24 27.7M18 27 31.2M20 30 34.6M22 32 36.9M24 36 41.6M27 41 47.3M30 46 53.1具体可根据三角几何关系进行计算中小学生培训学校暑假各科目话术（内涵科目）语文数学物理化学英语政治地理历史（涉及年级）小学二年级至高三。
