电线电缆产品基础知识一、电线电缆的定义：电线电缆是用于传输电能、传递信号及实现电磁能转换的电工产品。
二、电线电缆的分类随着社会的飞速发展，科学技术的不断进步，电线电缆的品种越来越多，目前粗略统计有一千多种，两万多个规格。
根据制造工艺、结构特点、功能要求、产品的用途可以分为五大类：1、裸电线及裸导体----指仅有导体，而无绝缘层的产品，其中包括铜、铝等各种金属和复合金属圆单线、各种结构的架空输电线用的绞线、软接线、型线和形材。
该产品工艺要点主要是压力加工，如熔炼、压延、拉制、绞合/紧压绞合等。
主要使用地：城郊、农村。
本厂主要生产的是铝绞线、钢芯铝绞线；2、电力电缆---电力电缆是在电力系统的主干线路中用以传输和分配大功率电能的线材产品。
其中包括1—500kV及以上各种电压等级、各种绝缘的电力电缆。
这类电缆主要工艺技术工序有拉制、绞合、绝缘挤出、成缆、铠装、护层挤出等，各种产品型号不同，工序组合有一定的区别。
主要使用地：发、配、输、变、供电线路中的强电电能传输。
本厂主要生产聚氯乙烯绝缘电力电缆、交联聚乙烯电力电缆。
（1-35KV）3、电气装备用电线电缆---从电力系统的配电点把电能直接传送到各种用电设备、器具的各种电源连接线，各种工农业用的电气安装线和控制信号用的电线电缆。
这类产品使用面广，品种多，而且要结合所用设备的特性和使用环境条件来确定电缆的结构和性能（使用电压多在1KV及以下）。
因此，除了那些大量通用产品外，还有许多专用的特种电缆，本公司主要生产的产品有：通用绝缘电线和软线、控制电线电缆、耐火线缆、低烟无卤阻燃线缆。
4、通信电缆和光缆----通信电缆是传输电话、电报、电视、广播、传真、数据和其他电信信息的电缆。
该类产品结构尺寸通常较小而均匀，制造精度要求很高。
本厂生产有射频电缆SYWV-75-5 64*2B、超五类四对非屏蔽水平电缆UTPHSYV-5e 4*2*0.55、电磁线----用以制造电工产品中的线圈或绕组的绝缘电线。
电线电缆知识培训资料
电线电缆技术第一章电线电缆导体介绍第一节导体概述按电阻率（长为1m，截面积为1mm2的材料电阻值大小）划分，一般情况下我们将材料分为三类：导体：电阻率在102Ω·mm2/m以下半导体：电阻率为103~108Ω·mm2/m﹔绝缘体：电阻率为108Ω·mm2/m以上。
目前常用的金属导体有金、银、铜等(如下表)，考虑到导体的价格和导电性能，最常用的为铜导体。
导电系数以铜为标准(100%)，各导体比较如下表：由上表可知，铜的导电率较佳，适用性能广，成本较低，还可在其表面镀锡，利于焊接，并有抗氧化作用(指与空气中氧气结合氧化)。
第二节铜导体一、铜线的类别铜导体由单条铜线或多条铜线组成，分别叙述如下：1.硬铜线：经伸线冷加工而成，具有较高的抗张强度，适用于架空输电线、配电线及建筑线之导体。
2.软铜线：硬铜线加热去除冷却加工所产生之残余应力而成，富柔软性及弯曲性，并具有较高之导电率，用以制造通信及电力线缆之导体、电气机械及各种家用电器之导线。
3.半硬铜线：抗张强度介于硬铜线与软铜线之间，用于架空线之绑线及收音机之配线。
4.镀锡铜线：铜线表面镀锡以增加焊接性及保护铜导体于PVC或橡胶绝缘押出时不受侵蚀，并防止橡胶绝缘之老化。
5.平角铜线：断面为正方形或长方形之铜线，为制造大型变压器或大型马达等感应线圈之材料。
6.无氧铜线：含氧量0.001%以下、纯度特高之铜线，铜之含量在99.99%以上，不会受氧脆化，用以制真空管内之导线、半导体零件导线及极细线等。
7.漆包线：铜线软化后，表面涂以绝缘漆，经加热烤干而成，一般分为天然树脂及合成树脂漆包线。
8.铜箔丝：以扁平且极薄之铜丝卷绕于纤维丝上的导体。
9.先绞后镀线：将未镀之铜线绞合后，再加以镀铝。
10.铜包钢：一般用于同轴线作信号的传输(如电视机与VCD的连接、户外电视天线、闭路电视等﹔较硬线具有更高的抗张强度，在高山地带，跨越河流等须长距离时作为架空线用，依其铜厚度，一般分导电率21%、30%、40%等。
电线电缆基础知识培训
电线电缆基础知识培训电线电缆是现代社会中应用广泛的关键性产品，用于各种电气设备和电力传输。
了解电线电缆的基础知识对于电气工程师、电力行业从业者以及对电线电缆感兴趣的人们来说都是非常重要的。
本文将为大家介绍电线电缆的基础知识，包括电线电缆的分类、结构、材料、标志和安装等方面。
一、电线电缆的分类根据用途和特性的不同，电线电缆可以分为多种不同的类型。
按用途分类，可以分为电力电缆、通信电缆、控制电缆等。
按电气特性分类，可以分为低压电缆、中压电缆和高压电缆。
此外，还可以按照材料分类，如铜芯电缆、铝芯电缆、光纤电缆等。
二、电线电缆的结构电线电缆的结构主要包括导体、绝缘层、金属屏蔽层和护套。
导体是电流传输的主要部分，通常采用铜或铝制成。
绝缘层是保护导体的一层绝缘材料，常见的绝缘材料有聚乙烯、聚氯乙烯等。
金属屏蔽层用于屏蔽外界干扰，常见的金属屏蔽层材料有铝箔和铜编织网。
最外层是护套，用于保护电缆免受机械损坏和环境影响。
三、电线电缆的材料电线电缆的材料多种多样，不同的材料适用于不同的环境和要求。
导体材料常见的有铜和铝，其中铜的导电性能更好。
绝缘材料主要有聚乙烯、聚氯乙烯和交联聚乙烯等，它们具有良好的绝缘性能和耐热性。
金属屏蔽层一般采用铝箔或铜编织网，护套常见的材料有聚氯乙烯和聚乙烯等。
四、电线电缆的标志为了方便识别和应用，电线电缆通常会标志一些关键信息。
常见的标志包括电缆的型号、规格、额定电压、导体材料和绝缘材料等。
这些标志信息能够帮助人们正确选择并使用电线电缆，确保电气设备的正常运行。
五、电线电缆的安装电线电缆的安装过程需要严格遵守相关的安全规范和操作规程。
在安装过程中，需要确保电线电缆的导体不受损坏，并且绝缘层完好无损。
此外，还需要注意电线电缆的敷设和固定，以防止电线电缆在使用过程中出现折弯、拉伸和挤压等情况。
结语电线电缆作为电气工程中不可或缺的重要组成部分，其基础知识的了解对于从业人员来说至关重要。
本文对电线电缆的基础知识进行了简要介绍，包括电线电缆的分类、结构、材料、标志和安装等方面。
电线电缆基础知识培训资料

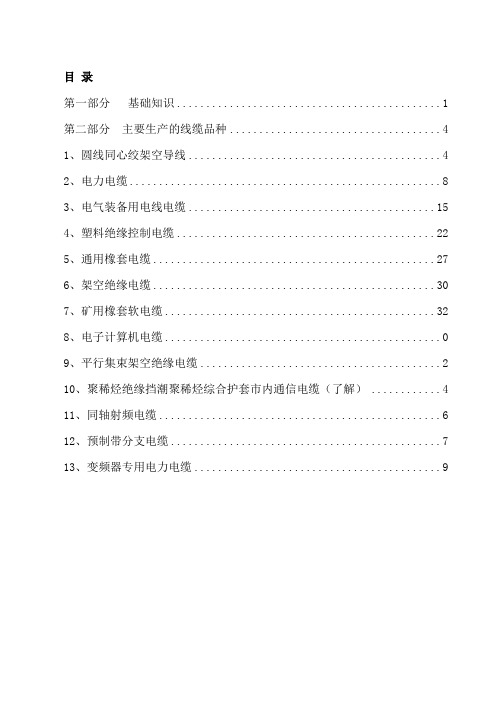

品质管理处培训资料目录第一部分基础知识 (1)第二部分主要生产的线缆品种 (4)1、圆线同心绞架空导线 (4)2、电力电缆 (8)3、电气装备用电线电缆 (15)4、塑料绝缘控制电缆 (22)5、通用橡套电缆 (27)6、架空绝缘电缆 (30)7、矿用橡套软电缆 (32)&电子计算机电缆 09、平行集束架空绝缘电缆 (2)10、...................... 聚稀烃绝缘挡潮聚稀烃综合护套市内通信电缆（了解）4 11、.......................................................... 同轴射频电缆6 12、........................................................ 预制带分支电缆7 13、.................................................... 变频器专用电力电缆9第一部分基础知识一、电线电缆的定义：电线电缆是用于传输电能、传递信号及实现电磁能转换的电工产品。
