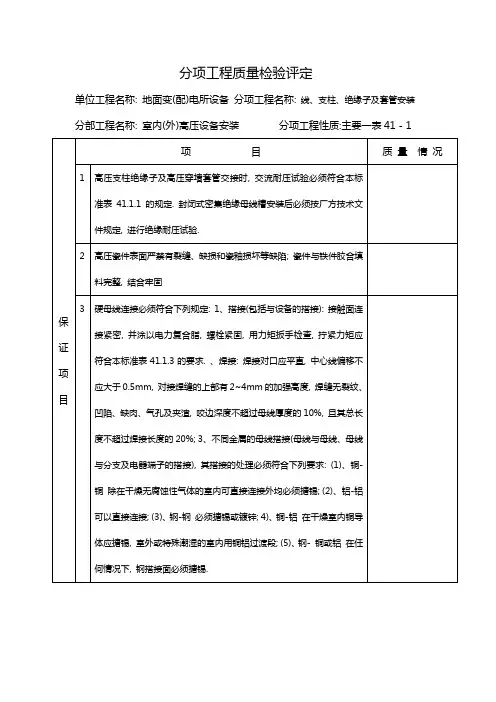

母线及滑接线安装
分项工程质量检验评定单位工程名称: 地面变(配)电所设备分项工程名称:线、支柱、绝缘子及套管安装注:分项工程性质是指该分项工程为主要分项工程或一般分项工程年月日说明本表适合于母线、支柱、绝缘子及套管安装工程.保证项目:检查数量: 1项全项检查; 2项穿墙套管全数; 高压支柱绝缘子抽查10%, 但不得少于10只;3项按不同类型各抽查6个;4项抽查6个接头和5~10m长的母线段;5、6项全数检查.检验方法:1项检查耐压试验记录.2项观察检查.3项观察、实测、检查施工记录.4项观察检查.5项观察检查.6项现场检查或检查送电资料.基本项目:评定代号: 优良√合格○不合格×1.支柱绝缘子合格:(1)位臵正确,固定牢靠,固定母线用的金具正确,配套齐全,黑色金属应防腐蚀;(2)安装在同一平面或垂直面上的绝缘子顶面应位于同一平面上,中心线位臵正确;(3)支持绝缘子底座不得埋入混凝土或抹灰层内;(4)无底座和顶帽的低压支柱绝缘子与金属固定接触面间应垫以厚度不小于1.5mm的橡胶或石棉纸垫.优良: 在合格的基础上, 成排安装的绝缘子横平竖直, 间距均匀一致, 表面清洁.检查数量: 抽查20%, 且不得少于10只.检验方法: 观察及尺量检查.2. 套管合格:套管底座或法兰盘不得埋入混凝土或抹灰层内; 电流在1500A以上套管, 在钢板上固定时不应成闭合磁路; 套管垂直安装时, 法兰盘在上; 水平安装时法兰盘在外,且固定牢固.优良:在合格的基础上,安装横平、竖直, 间距符合设计,瓷件清洁.检查数量: 进线套管全数检查; 室内, 柜内抽查20%, 但不得少于6只.检验方法: 观察检查、尺量检查.3.母线合格:(1)母线安装距离应符合设计,并符合本标准表41.1.9-1,2的规定.(2)平直整齐, 相序排列当无设计规定时,应遵照下列规定(以面对柜或设备正视方向为准):母线上下方向布臵时, 交流A、B、C相由上向下,直流上正下负;母线水平布臵时,交流A、B、C相由后向前,直流后正前负;引下线的母线交流A、B、C相由左向右, 直流左正右负;相色正确,三相交流, A相-黄、B相-绿、C相-红、直流正极-赭、负极-蓝.3)硬母线搭接用螺栓、螺母、垫圈的规格和材质应符合设计要求和《电气装臵安装工程母线装臵施工及验收规范》的规定.材质应为符合国家标准的镀锌制品,搭接长度不小于母线的宽度; 连接孔眼直径不大于螺栓直径1mm,螺栓紧固,垫圈及锁紧装臵齐全,螺栓露出螺母2~4个螺距.户外使用的紧固件应用热镀锌制品;(4)每相交流母线的固定金具不应成闭合回路, 多片矩形母线间应保持与母线相同的间隙;(5)母线补偿器组装后的总截面不应小于母线截面的 1.2倍;(6)母线在支柱绝缘子上的固定死点应位于全长或两个母线补偿器的中点;(7)封闭母线外壳连接应紧密插接母线槽的各段应标志清晰, 附件齐全,外壳无变形,内部无损伤,外壳的支座及端头固定牢靠, 导电部分搭接螺栓拧紧力矩符合41.1.3.1条的要求.优良:在合格的基础上,水平母线,使用的螺栓穿向由下向上. 其他情况下,螺母位于维护侧, 母线搭接处紧密, 架空母线弛度一致, 相色涂刷色泽鲜亮、均匀,各部螺栓的穿向和露出螺母长度一致.检查数量: 按母线不同安装方式或结构类别抽查10个点. 检验方法: 观察检查和检查施工记录.4.母线支架及其他非带电金属部件接地(接零)、支线敷设合格:符合本标准附录E中E.3条的规定.优良:在合格的基础上, 走线平直、美观.检查数量: 检查3~5处.检验方法: 观察检查.允许偏差项目: 检查数量: 根据不同类型检查3~5处检验方法: 观察检查及实测.. 分项工程质量检验评定单位工程名称: 电机车运输系统分项工程名称:地面电机车架线安装注:分项工程性质是指该分项工程为主要分项工程或一般分项工程年月日说明本表适合于地面电机车架线安装工程.保证项目:检查数量: 1、2项抽查10%; 3项全数检查.检验方法: 1项观察检查. 2项观察和尺量检查. 3项通车后观察检查. 基本项目:评定代号: 优良√合格○不合格×1. 地面电机车架线合格: (1) 电杆组装零部件齐全, 螺栓紧固, 露出螺母2~4个螺距, 垂直穿入时由下向上, 其它方向穿入时方向应一致;(2) 电杆倾斜度要求: 两侧挂线杆应垂直, 单侧挂线杆不得向受力侧倾斜;(3) 拉线装臵的拉线规格及拉线盘埋深应符合设计, 花兰螺丝或UT型线夹, 在拉紧后应保留一半以上的调节行程并封死;(4) 馈、回电线架设应符合设计,连接良好,接触线张力符合设计,终端固定牢靠;(5) 分区绝缘器安装位臵符合设计, 绝缘电阻不低于0.2MΩ、分区网络对地绝缘电阻不小于1MΩ;(6) 轨道连接线应符合设计, 连接紧固, 接触良好;(7) 角型避雷器的安装位臵应符合设计要求, 接地电阻不大于10Ω.优良: 在合格的基础上, 通车运行平滑, 无局部明显跳动, 铁件的防腐蚀完整.检查数量: 电杆组装、拉线装臵抽查全长的10%, 但不得少于5处, 其他全数检查.检验方法: 观察检查、通车试验或检查施工记录.2. 接地线的检验合格: (1) 接地线规格、接地装臵、接地电阻符合设计要求;(2) 接地线敷设符合本标准附录E中E.3条的规定.优良: 在合格的基础上, 接地线敷设美观.检查数量: 全数检查.检验方法: 观察检查.允许偏差项目:检查数量: 1~4项各抽查10处; 5项抽查1~2处.检验方法: 1、5项尺量检查; 2~4项拉线检查.分项工程质量检验评定单位工程名称: 电机车运输系统安装分项工程名称:井下电机车架线安装说明本表适合于井下电机车架线安装工程.保证项目:检查数量: 1项按不同类型抽查10%; 2项全数检查.检验方法: 1项观察检查. 2项试送电通车检查.基本项目:评定代号: 优良√合格○不合格×1. 井下电机车架线合格: (1) 横吊线组装应符合设计, 两端线夹固定牢靠;(2) 接触线的应力符合设计, 终端线夹固定可靠;(3) 分区绝缘器位臵符合设计. 绝缘电阻不低于0.2MΩ、分区网络每千伏对地绝缘电阻不小于1MΩ;(4) 轨道绝缘设施符合设计, 绝缘良好;(5) 轨道连接线应符合设计, 连接可靠, 接触良好;优良: 在合格的基础上, 横吊索松紧程度一致, 通车运行时, 与电机车集电器接触平滑, 无局部明显跳动, 瓷件、金具清洁干净.检查数量: 横吊线及接触线, 检查全长的10%, 且不得少于5处, 其他全数检查.检验方法: 对照设计图纸观察检查, 检查施工记录.2. 接地合格: (1) 接地线规格、接地装臵、接地电阻符合设计;(2) 接地线敷设符合本标准附录E中E.3条的规定.优良: 在合格的基础上, 接地线敷设美观.检查数量: 全数检查.检验方法: 观察检查.允许偏差项目:检查数量: 各项均抽查10处.检验方法: 1项尺量检查; 2、3项拉线尺量.分项工程质量检验评定单位工程名称: 选煤厂储(受)煤系统设备分项工程名称:滑接线和软电缆安装说明本表适合于滑线式软电缆安装工程.保证项目:检查数量: 1项全数检查; 2项抽查不少于5个点; 3项每条抽查5处. 检验方法: 1项实测或竣工后检查测试记录. 2项实测、竣工后检查施工记录.3项观察检查.基本项目: 评定代号: 优良√合格○不合格×1. 绝缘子及支架合格: 绝缘子无裂纹和缺损, 与支架安装平整, 支架间的缓击软垫片齐全; 支架安装平整牢固、间距均匀,油漆完整,连接螺栓紧固、垫片齐全, 露出螺母2~4个螺距.优良: 在合格的基础上, 绝缘子清洁, 支架油漆色泽均匀, 连接螺栓穿向和露出螺母长度一致.检查数量: 每条抽查5处.检验方法: 观察检查.2. 滑接线合格: (1) 变形缝和检修段处应留有10~30mm的间隙, 间隙两侧的滑接线端头应圆滑,滑接面高差不大于1mm; (2) 自由悬吊式滑线的弛度, 相互间的偏差不大于20mm; (3) 相色清晰, 无流淌, 与滑块接触面不得刷漆, 非滑接部分油漆完整, 警戒色标正确; 滑线指示灯指示正常.优良:在合格的基础上, 起重机运行时, 滑块或其他受电器在全程滑行中平稳, 无较大火花.检查数量: 每条抽查5处.检验方法: 观察、送电试运行检查、竣工后检查施工记录.3. 滑接器合格:接触面平整光滑, 与滑接线接触可靠, 滑接器的中心线(宽面)不应越出滑线的边缘, 绝缘部件完整齐全.优良:在合格的基础上, 导线引线固定牢靠, 滑块可动部分灵活, 无卡阻.检查数量: 抽查5处.检验方法: 观察和通电试运行检查.4. 移动式软电缆合格: (1) 软电缆的滑轨或吊索终端应固定牢靠, 吊索调节装臵齐全;(2) 软电缆的悬挂装臵沿轨道或钢索滑动时, 平稳灵活, 无卡阻现象;(3)电缆移动段长度比起动机移动距离长15%~20%, 如设计无特殊要求, 移动段长度大于20m加装牵引绳.优良: 在合格的基础上,电缆伸缩灵活、轻便,运行时不扭劲;黑色金属部件防腐蚀完整. 检查数量: 抽查5处. 检验方法: 观察和通电试运行检查, 竣工后检查施工记录.5. 卷筒式软电缆合格:(1) 安装后软电缆与卷筒应保持适当拉力, 但卷筒不得自由转动;(2)卷筒的放缆和收缆速度, 应与起重机移动速度一致; 利用重砣调节卷筒时电缆长度和重砣的行程应相适应.优良:在合格的基础上, 卷筒油漆完整, 转动机构润滑良好.检查数量: 全数检查. 检验方法: 观察和通电试运行检查.6. 非带电金属支架及其他部件的接地合格: 符合本标准附录E中第E.3.2条的规定.优良: 在合格的基础上, 接地线及紧固件均镀锌, 接地线敷设美观.检查数量: 抽查5处. 检验方法: 观察检查.。
(完整版)不锈钢闸门及电动式启闭机施工安装方案
(完整版)不锈钢闸门及电动式启闭机施工安装方案不锈钢闸门及电动式启闭机施工安装方案1. 引言本文档旨在提供一个完整的不锈钢闸门及电动式启闭机的施工安装方案，以确保施工过程顺利进行并保证设备的正常运转。
本方案适用于不锈钢闸门及电动式启闭机的安装工程。
2. 施工准备2.1 确认施工现场并进行勘测。
确定安装位置和尺寸，保证闸门和启闭机的合理安装。
2.2 确定所需材料及设备清单，并进行采购。
确保材料和设备的质量符合相关标准。
2.3 编制详细的施工计划，并明确工程进度及分工。
3. 施工步骤3.1 检查设备及材料的完整性和合格性，确保施工材料符合相关要求。
3.2 进行基础施工工作。
根据闸门和启闭机的尺寸和重量，进行基础的承重设计和浇筑。
3.3 进行闸门和启闭机的安装。
根据设计要求进行闸门和启闭机的组装和安装，并严格按照相关规范进行调试和调整。
3.4 进行电动式启闭机的电气接线。
确保电气接线符合相关标准，并进行必要的安全测试。
3.5 进行闸门和启闭机的防腐处理。
根据设备材料选择合适的防腐涂料，并进行涂装工作。
3.6 进行设备功能测试。
确保闸门和启闭机的启闭、停止等功能正常，并进行必要的调整和修正。
4. 安全措施4.1 提供工人必需的个人防护装备，如安全帽、手套等。
4.2 进行施工现场的临时围挡和警示标识，确保施工区域安全无误进入。
4.3 根据相关标准和规范，明确施工过程中的安全操作规程，并进行必要的培训。
5. 质量控制5.1 建立施工质量检查机制，确保施工过程及材料符合相关标准。
5.2 进行设备的验收和测试，确保闸门及电动式启闭机的质量符合设计要求。
5.3 编制施工记录和安装报告，记录施工过程和结果，并进行归档。
6. 维护和保养6.1 提供闸门和启闭机的维护保养手册，并进行必要的培训。
6.2 建立定期维护保养制度，保证闸门及电动式启闭机的正常运行。
6.3 定期进行设备的检查和保养，及时处理发现的问题及故障。
7. 总结本文档提供了一个完整的不锈钢闸门及电动式启闭机施工安装方案，包括施工准备、施工步骤、安全措施、质量控制、维护和保养等内容。

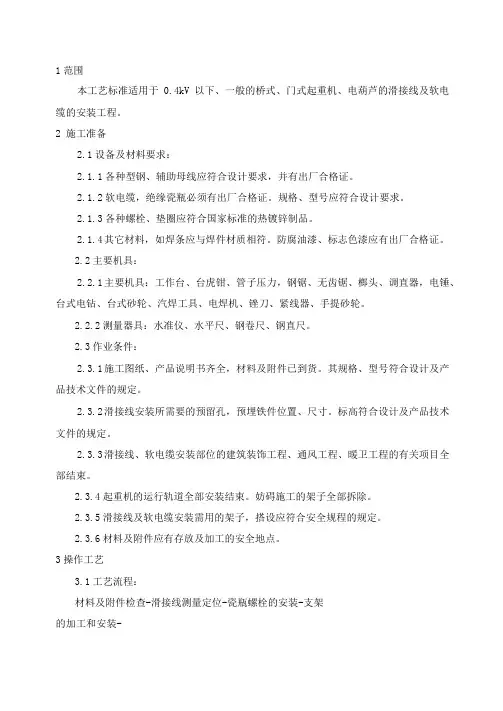

滑触线及软电缆安装技术方案
1范围本工艺标准适用于0.4kV以下、一般的桥式、门式起重机、电葫芦的滑接线及软电缆的安装工程。
2 施工准备2.1设备及材料要求：2.1.1各种型钢、辅助母线应符合设计要求，并有出厂合格证。
2.1.2软电缆，绝缘瓷瓶必须有出厂合格证。
规格、型号应符合设计要求。
2.1.3各种螺栓、垫圈应符合国家标准的热镀锌制品。
2.1.4其它材料，如焊条应与焊件材质相符。
防腐油漆、标志色漆应有出厂合格证。
2.2主要机具：2.2.1主要机具：工作台、台虎钳、管子压力，钢锯、无齿锯、榔头、调直器，电锤、台式电钻、台式砂轮、汽焊工具、电焊机、锉刀、紧线器、手提砂轮。
2.2.2测量器具：水准仪、水平尺、钢卷尺、钢直尺。
2.3作业条件：2.3.1施工图纸、产品说明书齐全，材料及附件已到货。
其规格、型号符合设计及产品技术文件的规定。
2.3.2滑接线安装所需要的预留孔，预埋铁件位置、尺寸。
标高符合设计及产品技术文件的规定。
2.3.3滑接线、软电缆安装部位的建筑装饰工程、通风工程、暖卫工程的有关项目全部结束。
2.3.4起重机的运行轨道全部安装结束。
妨碍施工的架子全部拆除。
2.3.5滑接线及软电缆安装需用的架子，搭设应符合安全规程的规定。
2.3.6材料及附件应有存放及加工的安全地点。
3操作工艺3.1工艺流程：材料及附件检查-滑接线测量定位-瓷瓶螺栓的安装-支架的加工和安装-滑接线加工及安装-软电缆滑道及软电缆安装-信号灯安装-滑接器安装-试运行交验3.2材料及附件检验：3.2.1材料及附件检验应由施工员组织施工班组会同建设单位按设计图纸和起重机的技术文件规定进行核查和检验。
3.2.2材料及附件的检验应包括：3.2.2.1检查材料及附件的规格、品种、数量应完全符合设计和起重机技术文件的规定。
3.2.2.2软电缆及附件应有带长城标志的合格证。
其规格应符合设计规定。
3.2.2.3绝缘瓷瓶没有坏损及裂纹。
3.3滑接线的测量定位：3.3.1测量滑接线最底点。
反井钻机施工技术安全措施
大包庄硫铁矿反井钻进法主溜井施工安全技术方案项目经理：生产经理：技术经理：安监站长：编制人：中煤三建三十工程处罗河大包庄硫铁矿项目部二〇一〇年八月十日1.概述大包庄硫铁矿主溜井中心坐标：X:3430794.534;Y:39532539.471,标高位于-304m水平中段与-404m水平中段之间，主溜井净径3.0m，设计壁厚500mm，钢筋砼支护，砼等级C25。
在-304m水平、-354m水平、-404m水平均设计有支溜井与主溜井相连，在-404m水平主溜井井45°倾角与上部矿仓连接（主溜井中心与上部矿仓中心距离4.6m），上部矿仓中心坐标：X:3430791.766;Y:39532535.797，上部矿仓标高位于-404m水平中段与-441m水平中段之间，上部矿仓净径4.0m，设计壁厚500mm，钢筋砼支护，砼等级C25。
主溜井兼上部矿仓纵深137m，为了保证安全快速施工，决定采用反井施工法施工，即先利用LM-120反井钻机钻成φ1.2m导孔，然后人工扩刷成仓。
在-404m 水平位置主溜井与上部矿仓中心距相距4.6m，因此要求在-404m水平增加导硐，将主溜井与上部矿仓分两次施工完成。
施工主溜井时由-304m水平钻孔，在-404m 水平出矸，以及人工刷大的矸石也由-404m水平出矸；施工上部矿仓时由-404m 水平钻孔，有-441m水平出矸，以及人工刷大的矸石由-441m水平出矸。
2.施工准备2.1 进点前准备1．风、水、电、通讯、通风等辅助生产系统的设备、器材准备。
2．现场后勤准备：生活、办公、更衣、料房及下井条件等落实。
3．人员培训：贯彻措施，学习钻杆操作规程及钻机工作基本知识。
4．钻机地面装卸，井下运输。
2.2 现场条件准备2.2.1 上仓硐室施工前-304m水平上口硐室已按设计断面施工完毕，要求上口硐室顶板支护牢固、可靠，特别是主机上支撑着力部位，以确保反井施工安全与质量，采用反井钻机施工时要求主溜井硐室上仓净断面确保不小于长×宽×高=3.0m×3.0m×3.8m，采用人工刷大时要求上仓硐室净断面确保不小于长×宽×高=3.0m×3.0m ×5.5m（-404m水平导硐要求同上仓硐室）。
断路器安装施工方案
断路器安装施工方案一、引言断路器是电气系统中至关重要的设备，用于保护电路不受过载或短路等故障影响。
正确安装断路器对电路的稳定运行起着至关重要的作用。
本文将介绍断路器的安装施工方案，以确保安全可靠地使用电气设备。
二、施工前准备1. 材料准备在进行断路器安装之前，需要准备好以下材料： - 主断路器或分支断路器 - 断路器盒 - 电缆 - 接线端子 - 螺丝、螺帽等连接元件 - 手动工具2. 工具准备准备以下工具可提高安装效率： - 扁嘴钳 - 电工刀 - 螺丝刀 - 剥线钳 - 测量工具3. 安全措施在进行电气设备安装作业时，务必遵循以下安全措施： - 拔除电源 - 确保操作环境干燥 - 穿戴绝缘手套 - 遵守相关安全操作规程三、安装步骤1. 安装断路器盒将断路器盒固定在合适的安装位置，确保盒体与墙壁平行、垂直。
使用螺丝将盒体牢固地固定在墙壁上。
2. 连接电缆使用电工刀剥去电缆外皮，将裸露的电线端子插入断路器盒内对应的接线端子孔中。
通过螺帽或端子固定好电缆，确保连接牢靠。
3. 安装断路器将断路器插入断路器盒内，并确保断路器与电缆接线端子紧密连接。
根据断路器安装说明调整断路器设置。
4. 调试测试接通电源，进行断路器的手动操作测试，确保断路器能够正常开关。
检查电路连接是否牢固，确保电路畅通无阻。
四、施工注意事项1. 施工环境在进行断路器安装施工过程中，需要确保施工环境干燥、通风良好。
避免在潮湿的环境中进行电路连接工作，以免导致短路或其他安全隐患。
2. 接线正确性在连接电缆和断路器时，务必按照正确的电路连接方式进行接线。
接线不当可能导致电路失效或发生火灾等危险情况。
3. 安全第一在整个安装施工过程中，安全始终是第一位的。
工作人员需严格遵守安全操作规定，确保自身和工作环境安全。
五、总结通过本文介绍的断路器安装施工方案，可以有效地指导电气工作者在安装断路器时遵循正确的操作步骤，确保施工质量和安全性。
正确安装的断路器不仅可以提高电路的稳定性，也可以有效保障电气设备的正常运行。
电气设备进出线施工方案精选多篇
《电气设备进出线施工方案》一、项目背景随着现代工业的不断发展，电气设备在各个领域的应用越来越广泛。
为了确保电气设备的安全、可靠运行，提高电力系统的稳定性和效率，制定本电气设备进出线施工方案。
本项目为[具体项目名称]，位于[项目地点]。
项目包括[具体电气设备类型及数量]等电气设备的安装与调试。
电气设备进出线施工是整个项目的重要组成部分，其施工质量直接关系到电气设备的正常运行和整个电力系统的安全稳定。
二、施工步骤1. 施工准备- 熟悉施工图纸和技术规范，了解电气设备的性能、参数和安装要求。
- 编制施工材料清单，采购所需的电缆、桥架、线管、接线端子等材料。
- 准备施工工具和设备，如电缆敷设机、电焊机、压线钳等。
- 组织施工人员进行技术培训和安全交底，明确施工任务和质量要求。
2. 电缆桥架安装- 根据施工图纸确定电缆桥架的安装位置和走向。
- 安装桥架支架，支架间距应符合设计要求，确保桥架安装牢固。
- 安装电缆桥架，桥架之间的连接应紧密，接口处应平整，无明显缝隙。
- 对桥架进行接地处理，接地电阻应符合设计要求。
3. 电缆敷设- 检查电缆的规格、型号和长度，确保符合设计要求。
- 采用电缆敷设机或人工敷设的方式，将电缆敷设到电缆桥架上。
- 电缆敷设时应避免交叉、缠绕和损伤，电缆的弯曲半径应符合设计要求。
- 在电缆的两端和中间部位设置电缆标识牌，标识牌上应注明电缆的编号、规格、型号和起点、终点等信息。
4. 线管安装- 根据施工图纸确定线管的安装位置和走向。
- 安装线管支架，支架间距应符合设计要求，确保线管安装牢固。
- 安装线管，线管之间的连接应紧密，接口处应平整，无明显缝隙。
- 对线管进行接地处理，接地电阻应符合设计要求。
5. 电缆穿管- 清理线管内的杂物，确保线管畅通。
- 将电缆穿入线管内，电缆的穿管顺序应符合设计要求。
- 在电缆的两端设置电缆标识牌，标识牌上应注明电缆的编号、规格、型号和起点、终点等信息。
6. 接线端子安装- 检查接线端子的规格、型号和质量，确保符合设计要求。
建筑电气自动化系统安装的施工技术
建筑电气自动化系统安装的施工技术
立项前
在立项之前，需要先进行技术研究，制定合理的技术方案，以满足项目需求，同时考虑到设备的可靠性、建筑的安全性以及系统的可维护性。
准备工作
在开始实施之前，首先对现场进行勘察，确定施工区域、供电和地线等进行必要的检查和测量工作。
然后是检查和修理房屋的基础设施，包括灯具、插座和开关等。
安装过程
1、接入线路和设备的安装
首先，电源线路需要连接，然后是设备本身的安装。
在安装设备的过程中，需要注意正确的位置和角度并连接相应的引线。
2、系统配线
在将各个设备安装到位之后，需要将它们连接起来，通过电气线路进行配线。
3、程序编程
安装系统时，需要编写控制程序（PLC编程），编写人机界面（HMI）。
4、调试和测试
系统产品安装完成后，需要进行各种测试和调试，以确保系统的稳定性、可靠性和安全性。
在进行调试时，使用复杂的模拟和数字测试设备来测试电气和机械元件。
最后，检查整个系统中每个区域的安全性和一致性，同时进行备份和记录。
对于需要多次测试和更改的项目，需要制定一个详细的计划，以便按照预定的时间表进行完成。
5、系统操作
实施分析和验证之后，将测量结果作为系统维护记录，以提高系统初始效能，并确定其正确性。
需要重点考虑的是系统质量、运营成本以及技术维护。
正是由于这些原因，才使得建筑电气自动化系统的施工设计如此重要。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一．概述:
金牛矿业大包庄硫铁矿-304m中段及溜破系统电气安装工程，由中蓝连海设计院设计，华星建设监理有限公司监理，中煤三建三十处负责施工。
其中-304m中段包含1#、2#变电硐室电气安装、电力部分及照明接地安装相关电缆敷设，溜破系统包含1个采区变电所电气安装、电力部分及照明接地安装相关电缆敷设。
为安全、快速、优质完成安装任务，特制定本措施。
二、编制依据
设计蓝图（图号：185-05006及185-05006）
生产厂家提供相关技术文件
GB50237-2007《冶金电气设备工程安装验收规范》
GB50150-2006《电气装置安装工程电气设备交接试验标准》
国家有关的法律、法规,本单位相关工程施工经验及综合实力。
三、施工组织机构及劳动力计划
对该工程项目实行项目法施工管理模式，建立以项目经理为主的管理层，全权组织施工诸要素，实行项目经理负责制，对工程项目的质量、工期、安全、成本等全面负责。
1、项目组织机构图
2、劳动力组织
五、施工准备：
1、参加施工人员熟悉有关图纸资料，学习掌握本措施。
2、准备好安装施工所需工具、材料。
3、大部分设备为新购置设备，必须做好设备到货后的清点和验
收。
把施工所需、及缺少部件按设计要求提出计划，抓紧备
齐。
4、合理组织人员，优化施工方法。
六、施工工序及方法：
（一）、施工工序
总则：-304m中段→溜破系统
采区变电所安装→电力部分安装→照明接地系统安装→电缆敷设基础槽钢的铺设——高、低压开关柜就位——母线装配——变压器安装——铺设接地系统——电缆敷设——电气试验——试送电
（二）、施工方法、步骤
1、验基础、布槽钢
核对电缆沟位置、尺寸，符合设计要求后，稳固设备基础槽钢。
2、开关柜就位
将高、低压开关柜及变压器根据安装顺序在地面利用5t自吊车从空压机房倒运约250m至副井口东侧吊放在平板车上捆扎结实，利用罐笼送至各自水平后，人工推车至采区变电所，其中由于6#交叉点施工无法通过须经5#穿绕至8#穿回绕至1#采区变电所平巷运输约1500m,运往2#采区变电所平巷运输约1300m。
将利用3t手拉葫芦将开关柜吊装至基础槽钢上，操平找正后固定，开关柜的水平度和垂直度必须符合规范要求。
检查开关柜内部接线的正确性。
调整各操作机构，使之灵敏可靠。
调整隔离开关及真空开关的同期性及触头的接触情况。
检查电气元件有无变形、破损等。
母线装配
根据设计负荷电流选用母线。
母线装配要求横平竖直，安全间距符合要求。
母线的弯曲、连接符合标准，联接要紧密、牢固。
3、变压器安装
将变压器吊放在变压器台上，操平找正。
用三角架，千把拉进行抽芯检查：内部螺栓是否有松动，分接开关触头接触是否正确良好，内部元件是否有损坏，线包绝缘层是否有破坏处。
4、接地系统
接地线采用-50×5的镀锌扁铁，接地系统焊结要牢固，符合规范要求。
变压器工作零线与保护接地线分开敷设。
5、电缆敷设
根据设计，采用合适的高低压电缆及控制电缆。
高压电缆在敷设前必须做绝缘及耐压试验。
电缆敷设整齐美观。
无电缆沟处应加电缆保护管。
电缆头制作应规范。
电缆号头、标牌要齐全，线头压接牢固正确。
6、电气试验
设备安装完毕后，按设计要求调整各继电保护参数，测试变压器及开关柜的性能参数。
对高压部分进行绝缘、耐压试验。
7、试送电
电气试验做完，确认一切性能参数符合要求即可试送电。
送电前应清除设备灰尘、杂物。
装齐保护栅栏，检查各机构动作是否正常，各线头是否都已压接，压接是否牢固。
各开关是否都在断开位
置等。
送电时先对变压器进行5次冲击试送电，如正常则送电10分钟，观察变压器运行情况，如无异常，变压器送电空运行24小时，期间要注意变压器的温度、声音、电流、电压等。
七、质量标准
1、开关柜
（1）、电气设备基础槽钢不平度不超过1/1000，开关柜垂直度不超过1.5/1000.
(2)、开关柜的型号必须与设计一致，且开关柜绝缘子表面严禁有裂纹、破损等缺陷。
（3）、二次接线必须与图纸相符，配线整齐、美观，绝缘电阻≥1MΩ。
（4）、安装位置正确，固定牢固，操作机构灵活，闭锁装置齐全可靠。
分、合闸指示正确，继电保护整定符合设计。
（5）、母线装配表面光洁、平整，配线横平竖直，固定紧密结实。
相间及相对地的距离不小于100mm。
相序及相色由左到右，由后到前为A相—黄色，B相—绿色，C相—红色。
（6）、高压柜的高压部分绝缘电阻≥300MΩ，且能够承受工频交流28KV/1分钟耐压试验，无异常现象。
2、变压器
（1）、高低压瓷件严禁有裂纹，缺损和瓷釉损坏等缺陷。
（2）、变压器器身必须符合：螺栓紧固并有防松措施，绝缘螺栓无损坏，防松绑扎完好，铁芯无变形,线圈绝缘层良好,引出线绝缘
良好、与套管连结牢固，接线正确；电压切换装置接线正确紧固，各档触头接触严密，弹力良好；穿心螺栓绝缘良好。
（3）、变压器与母线及电缆头压接紧密，连接螺栓的垫圈及防松装置齐全，瓷套管不受外力。
（4）、变压器高压侧绝缘电阻≥100MΩ（40℃时），低压侧≥50M Ω。
（5）、变压器泄漏及耐压试验应符合试验规程要求。
（6）、变压器线圈直流电阻、变压比及组别测定结果应符合规程要求。
（7）、变压器必须进行5次全电压冲击合闸试验，应无异常情况。
（8）、井筒使用的电源，其变压器严禁中性点接地。
3、接地系统
（1）、接地体与接地线边结必须焊牢，连接面积充足。
（2）、接地体（线）搭焊时，搭接长度≥2b（b：扁铁宽度）。
（3）、接至电气设备器具和可拆卸的其他非带电金属部件接地的分支线，必须直接与接地干线相连，严禁串联接地。
（4）、接地系统总接地电阻≤4Ω。
（5）、接地扁铁敷设整齐、美观，与设备连结要牢固可靠。
4、电缆敷设
（1）、电缆敷设整齐美观，严禁有绞拧，铠装压扁，护层断裂和表面严重划伤等缺陷。
（2）、电缆终端头封闭严密，填料灌注饱满，绝缘带包扎严密，
两端芯线相色包扎一致。
（3）、电缆应有标志牌，标明型号、规格、长度。
（4）、电缆最小允许弯曲半径：电力电缆≥15d 、控制电缆≥10d 。
（5）、严格按试验规程对电缆进行绝缘、耐压试验。
5、试送电：
（1）、送电前全面检查一遍，清除杂物，设置保护栅栏。
（2）各继电保护装置灵敏可靠，闭锁机构齐全可靠。
（3）、变压器上层油温最高不超过85℃。
（4）变压器送电时先合高压柜上隔离开关，再合下隔离开关，然后合上油开关，停电时则反之。
八、安全规定：
1、参加施工人员必须树立安全第一思想，必须懂得操作规程，
必须熟悉该工程电气安装图纸，努力做好自主保安，严防人
身、机械、电气事故的发生。
2、严禁违章作业，严禁带电作业，严禁酒后作业。
3、施工作业时，必须配带安全帽。
4、起吊设备前必须对使用的千把拉、钢丝绳、绳套认真检查。
5、高压送电时，操作人员必须穿戴高压保护用具。
6、试送电时，必须专人统一负责指挥，一人操作，一人监护。
7、停电处理问题时，必须严格按照高压电停、送电操作规程验
放电。
8、施工现场必须有足够的灭火器材，严防火灾。
9、所有施工人员必须遵守劳动纪律，严禁乱打乱闹。
10、安全护栏必须齐全，保护灵敏可靠。
11、做到工完料尽，文明施工，。
九、主要工器具一览表
-304m中段电气安装设计量
溜井破碎系统电气安装设计量
所需工器具及相关材料
十、工期及进度
形象工期90天。
