典型低压开关操作机构介绍
ABB 低压简介
ABB是电力和自动化技术领域的全球领先公司，能够帮助公用事业和工业客户提升其业绩，同时降低对环境影响。
ABB集团总部位于瑞士苏黎世,在全球100多个国家拥有120,000名员工。
ABB厦门低压电器设备有限公司成立于1994年8月，是ABB集团在厦门投资兴建的第二家合资企业，主要生产MNS低压开关柜、Megamax F 和E max系列空气断路器,并提供先进的智能化配电元件和系统，包括智能化测控仪表、智能马达保护控制器、智能配电人机界面、ESD3000变配电监控系统。
产品广泛应用于核电站、电厂、地铁、大桥等国内众多重点企业。
测控仪表测控仪表测控仪表可以直接取代常规电力变送器及测量仪表。
作为一种先进的智能化、数字化的前端采集元件，该电力仪表已广泛应用于各种控制系统、SCADA系统和能源管理系统中。
仪表采用交流采样技术，能分别测量电网中的电流、电压、功率、功率因数和电能等参数，可通过面板薄膜开关设置倍率，带RS485通讯、报警输出、开关量输入/输出等功能。
此系列仪表是针对电力系统、工矿企业、公用设施、智能大厦的电力监控需求而设计的电压、电流、功率、功率因数和电能等仪表。
电力监控仪表知名品牌主要有上海安科瑞PZ80L-E4、PZ80L-AI3、PZ48-AI，北京爱博精电EV100等等。
适用环境l 工作温度：LCD显示：-10℃~+45℃；LED显示：-10℃~+55℃l 储存温度：-20℃~+70℃等l 相对湿度：≤93%RH，不结露，无腐蚀性气体场所l 海拔高度：≤2500m 电磁兼容l 静电抗干扰实验Ⅲ级(IEC61000-4-2) l 辐射抗干扰试验Ⅲ级(IEC61000-4-3) l 电快速瞬变脉冲群干扰试验Ⅳ级(IEC61000-4-4) l 浪涌抗干扰试验Ⅳ级(IEC61000-4-5) l 射频传导干扰试验Ⅲ级(IEC61000-4-6) l 电磁场抗干扰试验Ⅲ级(IEC61000-4-8) 技术参数电流输入电流：1A、5A 持续1.2倍，瞬时10倍/秒功耗＜0.5VA 电压输入电压：100V、220V、380V 持续1.2倍，瞬时2倍/秒功耗＜0.5VA 精度等级电流、电压：0.5级频率：0.05Hz 有功功率、有功电能：0.5级无功功率、无功电能：1.0级绝缘电阻≥100MΩ工频耐压电源/输入/输出之间2kV/1min 平均无故障工作时间≥50000h 电能2路集电极开路的光耦脉冲工作电源工作范围AC80~270V或DC100-350V，45Hz~65Hz；功耗＜1.2VA 模拟量输出4-20mA、0-20mA、0-5V等通讯RS485接口MODBUS-RTU协议报警1路无源常开触点：1A/30VDC、2A/250VAC，高、低、不平衡报警均可设置开关量输入无源干接点输入方式：内置电源，光耦隔离开关量输出继电器常开触点输出：1A/30VDC、2A/250VAC 选配功能l C —带RS485通讯接口，采用Modbus协议l K —带开关量输入／输出l M —模拟量输出l J —继电器报警输出显示方式带背光的液晶显示（附加L代号），数码管显示（无附加代号）仪表外形及安装尺寸单位mm l PZ48-AI方形—面框尺寸为仪表面框尺寸为48mm*48mm，开孔尺寸为44.5mm*44.5mm，安装深度为82mm l PＺ80L-E4方形—面框尺寸为仪表面框尺寸为80mm*80mm，开孔尺寸为76mm*76mm，安装深度为91mm l PZ72-AI方形—面框尺寸为仪表面框尺寸为72mm*72mm，开孔尺寸为67mm*67mm，安装深度为91mm l PZ96-AI方形—面框尺寸为仪表面框尺寸为96mm*96mm，开孔尺寸为88mm*88mm，安装深度为85mm l PZ42-AI3方形—面框尺寸为仪表面框尺寸为120mm*120mm，开孔尺寸为108mm*108mm，安装深度为85mm 范例型号：PZ42-AI/M输入：100A/5A模拟量输出：4~20mA辅助电源：AC220V/50HZ型号：PZ80L-E4／ＫＣ输入：380V 400A／５Ａ开关量输入／输出：2ＤＩ／2ＤＯ通讯：ＲＳ48５Ｍodbus协议电网：三相四线辅助电源：AC220V/50HZ断路器科技名词定义中文名称：断路器英文名称：circuit-breaker;circuit breaker定义1：能够关合、承载和开断正常回路条件下的电流，并能关合、在规定的时间内承载和开断异常回路条件(包括短路条件)下的电流的开关装置。
GCS,GCK,MNS低压开关柜的区别
GCS、GCK、MNS、GGD低压开关柜区别GGD是固定柜，GCK、GCS、MNS是抽屉柜。
GCK柜和GCS、MNS柜抽屉推进机构不同；GCS柜只能做单面操作柜，柜深800mm，MNS柜可以做双面操作柜，柜深1000mm。
模数：GCK (森源)最小抽屉单元1模数:GCS最小抽屉单元1/2模数,MNS(进口ABB技术)最小抽屉单元1/4模数。
母线：MNS和GCS的水平母线都是后出线与前左的抽屉单元、前右的电缆出线室有隔板隔开，他们的垂直母线是组装在阻燃型塑料功能板中更可靠。
而GCK 水平母线是设在柜顶上，垂直母线没有阻燃型塑料功能板，电缆出线可后出，也可做成右侧电缆室出线，但抽屉推进机构和GCS、MNS不同，比较简单。
到今天，MNS和GCS做经济型的，水平母线也都是设在柜顶上，郑远林认为，经济型的差别已经很小了，还是看标准型的区别。
抽屉： GCS最小只能有1/2抽屉，MNS有1/4抽屉，MNS抽屉另有联锁机构，而GCS只是开关本身有。
GCS与MNS的区别1，原产地不同：GCS是国内自主设计开发的。
MNS是从ABB公司引进的。
GCS是从96年开始投放市场，很多方面都是仿照MNS，例如水平母线，进出线方式等。
2，钢型拼装不同：GCS是由8MF（KS）型钢拼装而成，而MNS是由C（KB）型钢拼装的。
从强度上讲GCS要优于MNS。
但是从美观上讲，MNS要比GCS好看，很多厂家都采用C 型材做GCS。
GCS原始设计最大电流只能做到4000A，而MNS可以达到更高，经过很多改进GCS现在达到6300A。
3，抽屉机构不同：GCS采用旋转推进机构（CJG-1~3），而MNS采用的是大联锁。
相比之下GCS抽屉比MNS抽屉插拔更省力一点。
4，安装模数不同：MNS柜安装模数是250mm而GCS是200mm，GCS最多可做11层抽屉，MNS可以做9层，但是MNS可以做双面柜（正反两均装抽屉）。
因此GCS最多可做22个抽屉，而MNS可做72个抽屉（GCS没四分之一单元抽屉而MNS有）。
低压成套开关设备 PPT
GGD简介
母线 桥
仪表门
刀开关
出线 框架断路器
馈线 母联
馈线
电容
计量小室
进线
进线框架 断路器
GGD简介 眉头 ABC 母排 刀开关
DW15框架断路器 电流互感器
二、动力配电柜（箱）
动力配电柜是作为交 流频率50Hz、额定电压 380V或(660V)、额定电 流至630A的三相三线、 四线、五线的低压配电 系统中动力及照明设备 之用；也可以作为低压 控制系统中部分电动机 的控制之用。
图9-12
GCS柜按受电功能分 为：PC柜(进线柜、 动力出线柜等)和 MCC柜(电动机控 制柜)。
MCC柜最多可装22个 1/2单元抽屉；
MNS柜简介
MNS型低压抽出式成套开 关设备为适应电力工业发展的 需求，参考国外MNS系列低压 开关柜设计并加以改进开发的 高级型低压开关柜。其为组合 式结构，基本骨架由C型钢材 组装而成 。
2019/8/26
低压成套开关设备通常为额定电压不超过 1000V，频率不超过1000Hz，直流不超过 1500V的产品。
其适用于与发电、输电、配电和电能转换的 设备以及控制电能消耗的设备配套使用的成套 设备；也适用于频率较高的装有控制及功率器 件的成套设备，但在这种情况下需满足相应的 附加要求。
1.3.1低压成套开关设备 目前我国市场常见的低压成套开关设备类型主要包括： ★固定封闭式（GB7251.1与JB/T 5877）；
主要开关柜型号：PGL、GGD、XL等 ★抽出式（GB7251.1与JB/T 9661）；
主要开关柜型号：GCS、MNS、GCK等 ★固定分隔式（GB7251.1与JB/T 5877）；
MNS
可用空间
低压开关柜简介及相关厂商产品介绍
GCK系列电动机控制中心，主要由一些组合式电动机控制 单元及其它功能单元组合而成。本系列产品适合于交 流400V、690V，频率为50Hz最大工作电流至3150A 的配电系统中，做为动力配电、电动机控制及照明灯 配电设备的电能转换、分配和控制之用。
型号说明
GCK低压抽出式开关柜
实物图
ACB柜
概 述
GGD交流低压配电柜
GGD型交流低压配电柜适用发电厂、变电站、厂矿企业等 电力用户作为交流50Hz，额定工作电压400V，额定 工作电流至3150A的配电系统。作为动力、照明及配 电设备的电能转换，分配与控制之用。
型号说明
GGD交流低压配电柜
结构特点
1：柜体采用通用柜的形式，构架用8MF冷弯型钢局部焊接组装而成。零部 件按 模块原理设计，并有模数E=20mm的安装孔，通用性高。
典型电路及箱内元件
主要元器件：空气断路器、小型断路器
Noark产品： 9M1、9B系列、9U系列
正泰产品：NM1
各类箱体
知名厂家开关柜介绍
Blokset分为D、Dc、Mf、Mw、Ms、C六种型号
D型为6300A以下的配电柜；Dc型为功率因数补偿柜；Mf为6300A 以下固定式电动机控制中心；Mw为6300A以下抽屉式电动机控制中 心；Ms为变频器和软起动器柜；C为630A以下配电箱。
型号说明
XLL2低压配电箱
典型电路及柜内主要元件
主要元器件：刀熔开关、塑料断路器、 小型断路器、电流互感器
Noark产品： 9M1、9M2、9M3、9M4、 9B、9U系列
正泰产品：QSA、LN、BH、NM1
XLL2低压配电箱
主要元器件：刀熔开关、塑料断路器、 小型断路器、电流互感器 接触器、热继电器
低压开关常用的

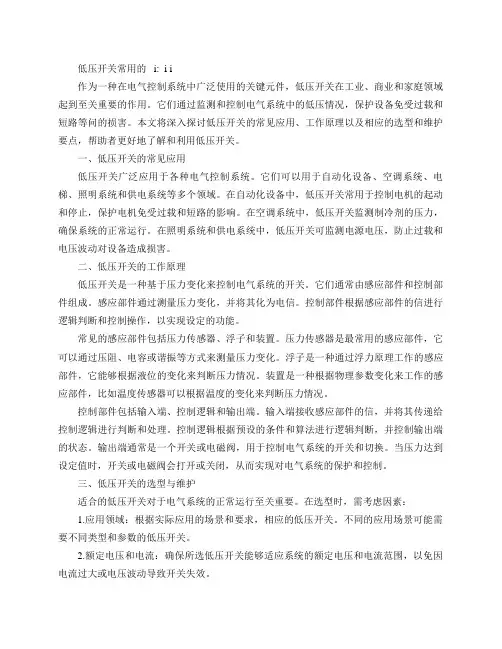

低压开关常用的 i: i i作为一种在电气控制系统中广泛使用的关键元件，低压开关在工业、商业和家庭领域起到至关重要的作用。
它们通过监测和控制电气系统中的低压情况，保护设备免受过载和短路等问的损害。
本文将深入探讨低压开关的常见应用、工作原理以及相应的选型和维护要点，帮助者更好地了解和利用低压开关。
一、低压开关的常见应用低压开关广泛应用于各种电气控制系统。
它们可以用于自动化设备、空调系统、电梯、照明系统和供电系统等多个领域。
在自动化设备中，低压开关常用于控制电机的起动和停止，保护电机免受过载和短路的影响。
在空调系统中，低压开关监测制冷剂的压力，确保系统的正常运行。
在照明系统和供电系统中，低压开关可监测电源电压，防止过载和电压波动对设备造成损害。
二、低压开关的工作原理低压开关是一种基于压力变化来控制电气系统的开关。
它们通常由感应部件和控制部件组成。
感应部件通过测量压力变化，并将其化为电信。
控制部件根据感应部件的信进行逻辑判断和控制操作，以实现设定的功能。
常见的感应部件包括压力传感器、浮子和装置。
压力传感器是最常用的感应部件，它可以通过压阻、电容或谐振等方式来测量压力变化。
浮子是一种通过浮力原理工作的感应部件，它能够根据液位的变化来判断压力情况。
装置是一种根据物理参数变化来工作的感应部件，比如温度传感器可以根据温度的变化来判断压力情况。
控制部件包括输入端、控制逻辑和输出端。
输入端接收感应部件的信，并将其传递给控制逻辑进行判断和处理。
控制逻辑根据预设的条件和算法进行逻辑判断，并控制输出端的状态。
输出端通常是一个开关或电磁阀，用于控制电气系统的开关和切换。
当压力达到设定值时，开关或电磁阀会打开或关闭，从而实现对电气系统的保护和控制。
三、低压开关的选型与维护适合的低压开关对于电气系统的正常运行至关重要。
在选型时，需考虑因素：1.应用领域：根据实际应用的场景和要求，相应的低压开关。
不同的应用场景可能需要不同类型和参数的低压开关。
开关柜分类和区别
低压开关柜介绍一、国内主要低压开关柜简介二、知名厂家开关柜介绍国内主要低压开关柜简介主要开关柜类型国内主要的低压开关柜有GGD、GCK、GCS、MNS，XLL2低压配电箱和XGM低压照明箱主要区别GGD是固定柜，GCK、GCS、MNS是抽屉柜。
GCK柜和GCS、MNS柜抽屉推进机构不同；GCS和MNS柜最主要的区别是GCS柜只能做单面操作柜，柜深800mm，MNS柜可以做双面操作柜，柜深1000mm。
优缺点总体而言：抽出式柜较省地方，维护方便，出线回路多，但造价贵；而固定式的相对出线回路少，占地较大。
如果客户提供的地方小，做不了固定式的要改为做抽出式。
型交流低压开关柜：该开关柜具有机构合理，安装维护方便，防护性能好，分断能力高等优点，容量大，分段能力强，动稳定性强，电器方案适用性广等优点，可作为换代产品使用。
开关柜且具有分断能力高、动热稳定性好、结构先进合理、电气方案灵活、系列性、通用性强、各种方案单元任意组合。
一台柜体，容纳的回路数较多、节省占地面积、防护等级高、安全可靠、维修方便等优点。
缺点：回路少，单元之间不能任意组合且占地面积大，不能与计算机联络。
低压抽出式开关柜：具有较高技术性能指标、能够适应电力市场发展需要，并可与现有引进的产品竞争。
根据安全、经济、合理、可靠的原则设计的新型低压抽出式开关柜，还具有分断、接通能力高、动热稳定性好、电气方案灵活、组合方便、系列性实用性强、结构新颖、防护等级高等特点。
缺点：水平母线设在柜顶垂直母线没有阻燃型塑料功能板，不能与计算机联络。
分类介绍GGDGCKGCSMNS系列产品优点：◆设计紧凑：以较小的空间能合纳较多的功能单元。
◆结构通用性强，组装灵活：以25mm为模数的C型型材能满足各种结构形式、防护等级及使用环境的要求。
◆采用标准模块设计：分别可组成保护、操作、转换、控制、调节、指示等标准单元，用户可根据需要任意选用组装◆技术性能高，主要参数达到当代国际技术水平。
常用低压电器的结构及原理
（一）低压断路器的结构和工作原理
1．主触头及灭弧装置 2．脱扣器 3．自由脱扣机构和操作机构
图 5-38 低压断路器工作原理 1-分闸弹簧 2-主触头 3-传动杆 4-锁扣 5-轴 6-过电流脱扣器 7-热脱扣器 8-欠压失压脱扣器 9-分励脱扣器
（二）、低压断路器的主要技术数据和保护特性
1．低压断路器的主要技术数据 1）额定电压 2．保护特性
图 5-34 HD 、HS刀开关结构示意图
（二）HH系列封闭式负荷开关
（三）HK系列开启式负荷开关
（四）HZ系列组合开关
（五）刀开关选用原则
1）刀开关类型、极数及 操作方式的选择
2）刀开关额定电压的选择
3）刀开关额定电流的选择
二、低压断路器
低压断路器又称自动开关或空气开关。它相当于刀 开关、熔断器、热继电器和欠电压继电器的组合，是一 种既有手动开关作用又能自动进行欠压、失压、过载和 短路保护的电器。
图5-15 灭弧罩窄缝灭弧 1-纵缝 2-介质 3-磁性夹板 4-电弧
第二部分 开关电器
一、刀开关与组合开关
低压开关又称低压隔离器，是低压电器中结构比较简单、应用广 泛的一类手动电器。主要有刀开关、组合开关、以及用刀与熔断器组 合成的胶盖瓷底刀开关和熔断器式刀开关，还有转换开关等。
（一）开启式刀开关
电磁式漏电脱扣器结构示意图
电磁式电流动作型漏电断路器工作原理图
（二）漏电断路器典型产品 漏电断路器典型产品有DZ15LE、DZL16、DZL18、 DZ20L、DZL25、JC等系列。 （三）漏电断路器的选用 1）额定漏电不动作电流的选择。 2）额定漏电动作电流的选择。 3）漏电保护特性的选择。 4）额定剩余动作电流的选择。
1．额定参数
低压开关柜基本结构知识
短路保护作用：防止短路电流过大损坏设备
短路保护设置：根据设备容量和短路电流大小选择合适的保护装置
过载保护
过载保护原理：通过检测电流大小判断是否过载
过载保护装置：熔断器、断路器等
过载保护作用：防止设备过热、损坏保障设备安全
过载保护设置：根据设备额定电流和实际使用情况合理设置过载保护参数
欠压保护
欠压保护原理：当电压低于设定值时自动切断电源
电缆室及电缆
电缆室：用于放置和保护电缆防止电缆受到外部环境的影响
电缆类型：包括电力电缆、控制电缆、信号电缆等
电缆连接：通过电缆接头、电缆夹等连接电缆保证电缆的稳定性和可靠性
电缆保护：使用电缆槽、电缆桥架等对电缆进行保护防止电缆受到机械损伤和化学腐蚀。
元件配置
PRT THREE
断路器
功能：控制电路通断保护电路安全
类型：空气断路器、真空断路器、SF6断路器等
工作原理：通过电磁力或气压推动触点实现电路通断
应用：广泛应用于低压开关柜中作为主电路的通断元件
接触器及马达控制器
接触器：用于控制电路通断保护电路安全
接触器及马达控制器的作用：实现对电路和马达的精确控制保证设备安全运行
接触器及马达控制器的选择：根据设备需求选择合适的接触器和马达控制器保证设备性能和稳定性
门板锁：用于防止非授权人员随意开启开关柜保证设备安全运行
安装板、导轨及分隔件
添加标题
添加标题
添加标题
添加标题
导轨：用于引导开关柜内的电气元件和设备进行移动和调整
安装板：用于固定开关柜内的各种电气元件和设备
分隔件：用于分隔开关柜内的不同区域防止电气元件和设备之间的相互干扰
功能：安装板、导轨及分隔件共同构成了低压开关柜的基本结构为电气元件和设备的安装、移动和调整提供了便利。
常用低压电器的结构和工作原理
常用低压电器的结构和工作原理
3)型号含义 4)行程开关的选用 (1)根据使用场合和具体用途的不同要求，按照电器产品选用手册来选择
国产品牌、国际品牌的不同型号和规格的行程开关。常用国产型号有 LX1,JLX1系列，LX2 , JLXK2系列，LXW一11 , JLXK1一11系列以及 LX19 , LXWS , LXK3 , LXK32 ,LXK33系列等。实际选用时可直接查 阅电器产品样本手册。 (2)根据控制系统的设计方案对工作状态和工作情况要求合理选择行程开 关的数量。
上一页 下一页 返回
常用低压电器的结构和工作原理
1)结构原理 行程开关的结构与控制按钮有些类似，外形种类很多，但基本结构相同，
都是由推杆及弹簧、常开常闭触点和外壳组成。直动式、滚轮旋转式、 微动式行程开关内部结构分别如图1一6、图1一7、图1一8所示。其动作 原理是当运动部件的挡铁碰压行程开关的滚轮时，推杆连同转轴一起转 动，使凸轮推动撞块，当撞块被压到一定位置时，推动微动开关快速动 作，使其常闭触点断开，常开触点闭合。 2)电气图文符号 按国标要求，行程开关在电路中的电气图文符号如图1 -9所示。
上一页 下一页 返回
常用低压电器的结构和工作原理
4)低压断路器的选用 选择低压断路器时主要从以下几个方面考虑: (1)断路器额定电压、额定电流应不小于控制线路或设备的正常工作电压、
工作电流。 (2)断路器极限通断能力不小于控制线路最大短路电流。 (3)欠电压脱扣器额定电压等于控制线路额定电压。 (4)过电流脱扣器的额定电流应不小于控制线路的最大负载电流。
1)结构原理 按钮主要由按钮帽、复位弹簧、常闭触点、常开触点、支柱连杆及外壳
Blokset_低压开关柜介绍
侧面扩展框架： 垂直母线室 侧面/后扩展框架： 出线电缆/附件室
MLVS-MKT
32
Blokset：灵活的组合和方便的扩展
总宽度 500 700 900 1100 1300 1200 1600
深度 400 600 1000 D
垂直母线室
200
200 200 400
Mf
额定短时耐受电流:100KA 1s 分隔类型: 防护等级: 功能单元形式： 1/2b/3b/4 IP20/31/42/54 固定式、抽出式
MLVS-MKT
21
Blokset：可靠的内部弧故障耐受
开关柜发生电弧故障时的电弧不会向外传播
保护人身安全 保障外部设备安全 防止事故的蔓延
独特的门、铰链和功能单元设计使得功能单元方案之 间可灵活、方便的调整
MLVS-MKT
28
Blokset: 可靠的抽屉锁定
抽屉在不同的位置可挂锁锁定，防止误操作 在实验位置及断开位置可以不损失防护等级，特别适合于现场 条件苛刻的工业场合
MLVS-MKT
29
Blokset: 操作手柄的挂锁锁定
全方位的马达保护 更全面丰富的电气量测量 报警和持续的故障诊断 故障与报警次数数据统计与记录
支持主流的通讯协议: Profibus, Modbus or DeviceNet.
TeSys U
TeSys T
MLVS-MKT
15
Blokset Ms: 变频软起柜
Blokset Ms: 使用 Telemecanique Altivar & Altistart 系列 短时耐受电流 主母线额定电流 配电母线额定电流 分隔类型 IP up to 100 kA/1s, 220kA peak. up to 6300A up to 3200A 1 / 2b / 3b / 4 20 / 31 / 42
