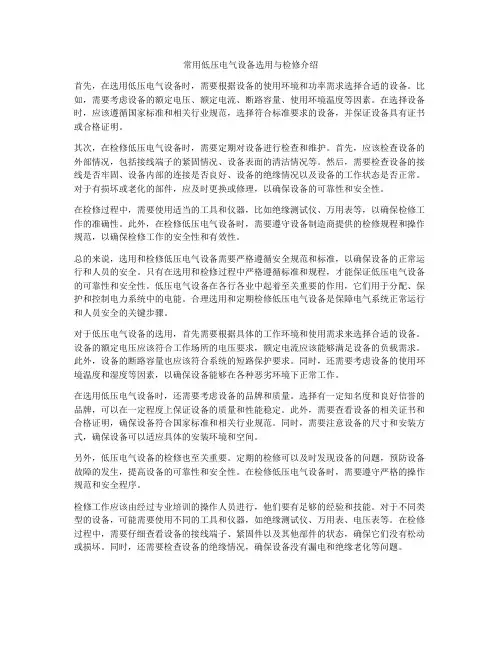

常用低压电气设备选用与检修介绍
常用低压电气设备选用与检修介绍首先，在选用低压电气设备时，需要根据设备的使用环境和功率需求选择合适的设备。
比如，需要考虑设备的额定电压、额定电流、断路容量、使用环境温度等因素。
在选择设备时，应该遵循国家标准和相关行业规范，选择符合标准要求的设备，并保证设备具有证书或合格证明。
其次，在检修低压电气设备时，需要定期对设备进行检查和维护。
首先，应该检查设备的外部情况，包括接线端子的紧固情况、设备表面的清洁情况等。
然后，需要检查设备的接线是否牢固、设备内部的连接是否良好、设备的绝缘情况以及设备的工作状态是否正常。
对于有损坏或老化的部件，应及时更换或修理，以确保设备的可靠性和安全性。
在检修过程中，需要使用适当的工具和仪器，比如绝缘测试仪、万用表等，以确保检修工作的准确性。
此外，在检修低压电气设备时，需要遵守设备制造商提供的检修规程和操作规范，以确保检修工作的安全性和有效性。
总的来说，选用和检修低压电气设备需要严格遵循安全规范和标准，以确保设备的正常运行和人员的安全。
只有在选用和检修过程中严格遵循标准和规程，才能保证低压电气设备的可靠性和安全性。
低压电气设备在各行各业中起着至关重要的作用，它们用于分配、保护和控制电力系统中的电能。
合理选用和定期检修低压电气设备是保障电气系统正常运行和人员安全的关键步骤。
对于低压电气设备的选用，首先需要根据具体的工作环境和使用需求来选择合适的设备。
设备的额定电压应该符合工作场所的电压要求，额定电流应该能够满足设备的负载需求。
此外，设备的断路容量也应该符合系统的短路保护要求。
同时，还需要考虑设备的使用环境温度和湿度等因素，以确保设备能够在各种恶劣环境下正常工作。
在选用低压电气设备时，还需要考虑设备的品牌和质量。
选择有一定知名度和良好信誉的品牌，可以在一定程度上保证设备的质量和性能稳定。
此外，需要查看设备的相关证书和合格证明，确保设备符合国家标准和相关行业规范。
同时，需要注意设备的尺寸和安装方式，确保设备可以适应具体的安装环境和空间。
设备选型与配置要点
设备选型与配置要点设备选型是指在进行设备采购过程中，根据实际需求和技术要求，选择合适的设备进行购买和配置。
正确的设备选型和配置对于项目的成功实施和顺利运营至关重要。
本文将围绕设备选型与配置要点展开讨论，以帮助您做出明智的决策。
一、需求分析与方案设计在进行设备选型与配置之前，首先需要进行需求分析与方案设计。
通过对项目需求的深入了解，包括预期的功能、容量、性能等方面的要求，可以为设备选型提供明确的指导。
1.1 确定功能需求首先，明确设备需要具备的功能。
根据项目的性质和目的，明确所需设备的主要功能模块和附加功能。
例如，如果购买的设备需要进行大批量的数据处理和存储，那么强大的计算和存储能力就是功能需求的重点。
1.2 确定容量需求其次，确定所需设备的容量需求。
容量需求取决于项目的规模和预期负载。
例如，如果是一个支持大规模用户访问的网络服务器，那么设备的容量就需要足够大，以支持高并发和大容量的数据传输。
1.3 确定性能要求此外，确定设备的性能要求也是关键。
包括处理速度、响应时间、稳定性和可靠性等方面的要求。
对于某些特殊行业或应用，还需要考虑一些特殊的性能要求，如抗干扰性、高可靠性等。
1.4 设计方案综合分析需求，设计合适的设备选型方案。
考虑到预算、技术标准和可用资源等因素，选择满足需求的设备类型、品牌和型号，并编制详细的设备选型方案。
二、设备选型与配置2.1 设备选型基于需求分析和方案设计，进行设备选型。
在进行设备选型时，需要考虑以下几个要点：- 技术指标：根据设备的功能、容量和性能要求，筛选出符合项目要求的设备。
可以通过对比厂商提供的技术指标、功能与性能的参数和规格进行评估。
- 品牌和信誉度：选择知名品牌和有良好信誉度的厂商，能够提供高质量和可靠的设备，并提供专业的售后服务。
- 成本效益：除了设备价格本身，还需要考虑长期维护和运营成本。
选择成本效益最高的设备，综合考虑设备的性价比。
2.2 设备配置选好设备后，进行设备配置前需要考虑以下几个要点：- 安装和布局：根据设备的特性和要求，进行安全地安装和布局。
供配电设备及导线的选择校验教学课件
角形等。
电容器保护方式选择
03
根据电容器的重要性和保护要求，选择合适的保护方式，如熔
断器、继电器等。
03
导线的选择与校验
导线截面积选择
导线截面积的选择是供配电系统中非常重要的环节，它直接影响到供电的可靠性 、安全性以及线路损耗等。
在选择导线截面积时，需要考虑导线的载流量、允许温升、电压损失等因素。根 据负荷计算电流，然后根据电流选择合适的导线截面积，以确保线路的正常运行 。
04
供配电设备及导线选择的工程实例
住宅小区供配电设备及导线选择
总结词
考虑居民用电负荷、设备运行环境等因素
详细描述
根据住宅小区的规模和居民用电负荷，选择合适的变压 器、断路器、电缆等供配电设备，并考虑设备运行的环 境因素，如温度、湿度、防护等级等。
总结词
注重设备能效和环保性能
详细描述
优先选择能效高、环保性能好的供配电设备，如节能型 变压器、环保型电缆等，以降低能源消耗和环境污染。
设备及导线的使用环境考虑
01
02
03
环境温度
考虑设备及导线的使用环 境温度，避免过高或过低 的温度对其性能产生影响 。
环境湿度
考虑设备及导线的使用环 境湿度，避免过高的湿度 导致设备腐蚀或导线氧化 。
机械应力
考虑设备及导线在使用过 程中可能受到的机械应力 ，如振动、冲击等，以确 保其安全性和稳定性。
总结词
考虑设备维护和检修便利
详细描述
选择易于维护和检修的供配电设备，降低设备的故障率， 提高设备的运行效率。同时，合理规划设备的布局，方便 设备的检修和更换。
总结词
优化设备运行效率
详细描述
根据工厂的用电负荷和电力系统的运行情况，优化供配电 设备的运行效率，降低能源消耗和运营成本。
设备调校方案
设备调校方案
背景
设备调校是指对设备进行调整和优化，以确保其正常运行和高
效性能。
本文档旨在提供一个简单而有效的设备调校方案。
设备调校方案
步骤一：设备检查
1. 检查设备的物理连接，确保所有连接线路正常连接。
2. 检查设备的电源供应，确保电源稳定可靠。
3. 检查设备的硬件状态，包括各个组件的完整性和正常工作。
步骤二：设备配置
1. 根据设备的说明书或技术手册，正确配置设备的参数和选项。
2. 确保设备的软件和固件是最新版本，如果不是，及时进行更新。
3. 针对设备的特定需求，进行个性化的配置，以达到最佳性能。
步骤三：设备测试
1. 运行设备测试程序，检查设备的各项功能是否正常。
2. 测试设备在不同负载下的性能表现，评估其稳定性和性能指标。
3. 根据测试结果进行调整和优化，确保设备达到预期的性能水平。
步骤四：设备维护
1. 制定设备维护计划，包括定期检查、清洁和保养。
2. 及时处理设备故障和问题，确保设备持续稳定运行。
3. 定期备份设备的配置和数据，以防止数据丢失和配置错误。
总结
本设备调校方案提供了一套简单而有效的步骤，以确保设备的正常运行和高效性能。
通过对设备进行检查、配置、测试和维护，可以提高设备的稳定性和可靠性，减少故障和问题的发生。
建议根据具体设备的特点和要求，进行个性化的调整和优化，以最大程度地发挥设备的功能和潜力。
电气设备的选择
电气设备选择1) 35kV及以下电压等级的断路器，宜选用真空断路器或SF6断路器;66kV及以上电压等级的断路器宜选用SF6断路器。
在高寒地区，SF6断路器宜选用罐式断路器，并应考虑SF6气体液化问题。
2)隔离开关应根据正常运行条件和短路故障条件的要求选择。
3) 单柱垂直开启式隔离开关在分闸状态下，动静触头间的最小电气距离不应小于配电装置的最小安全净距B.值。
4)布置在高型或半高型配电装置上层的110kV及以上电压等级的隔离开关宜采用远方/就地电动操动机构。
5) 3-35kV配电装置的电流互感器，宜选用树脂浇注绝缘结构;66kV 及以上配电装置的电流互感器，根据安装使用条件及产品制造水平，可采用油浸式、SF6气体绝缘或光纤式的独立式电流互感器;在有条件时(如回路中有变压器套管、断路器套管或穿墙套管等)宜采用套管式电流互感器。
6)3-35kV配电装置内宜采用树脂浇注绝缘结构的电磁式电压互感器;66kV及以上配电装置内宜采用油浸绝缘结构或SF6气体绝缘的电磁式电压互感器或电容式电压互感器。
7) 35kV及以下采用真空断路器的回路，宜根据被操作的容性或感性负载，选用金属氧化物避雷器或阻容吸收器进行过电压保护。
8) 66kV及以上配电装置内的过电压保护宜采用金属氧化物避雷器。
9)装设在屋外的消弧线圈宜选用油浸式，装设在屋内的消弧线圈宜选用干式。
10)3-20kV屋外支柱绝缘子和穿墙套管当有冰雪时，宜采用提高一级电压的产品;对3-6kV者可采用提高两级电压的产品。
11) 快速接地开关在GIS开关设备停电回路的最先接地点(不能预先确定该回路不带电)或利用接地装置保护封闭电器外壳时，应选择快速接地开关;而其他情况下则选用一般接地开关。
一般情况下，GIS配电装置出线回路的线路侧接地开关和母线接地开关应用具有关合动稳定电流能力的快速接地开关。
交调设备性能参数
交调设备性能参数主要技术参数微波指标微波工作频率：24.125GHz调制方式：线性调频连续波调制带宽：245MHz作用距离： 1.8～76.2米检测指标车道数目：双向2～8车道检测信息：车流量、时间占有率、车头间距，车型分类，跟车百分比，地点车速，行驶方向，行驶车道设备检测范围：设备法向最小检测距离<5米，法向最大检测距离>40米。
车辆分类：可按照交通部标准分型（9种）计数精度：＞95%占有率检测精度：＞95%车速检测：＞95%车辆分型精度：＞90%车头时距检测精度：＞95%车头间距检测精度：＞95%车道划分：具备自动车道划分功能故障检测：自诊断通信指标支持远程调试与远程加载数据处理周期：实时～60分钟，可由用户自行设定FLASH内存容量：2048M数据存储时间：以5分钟为周期，大于1年数据通讯接口：2路RS232/422/485异步全双工串口，USB端口可转接光缆或无线（GPRS、CDMA），RJ45网口（TCP/IP）波特率： 2400-115200bps可调参数设置：本地或远程设置存储的站点编号，交通调查数据内容，交通数据处理周期，跟车百分比，鉴别时间，数据服务中心的IP地址环境与可靠性指标全天候工作：不受日夜、气候、恶劣天气影响温度范围：-55℃~ +70℃工作湿度： 0～98%RH雷电防护：满足GB/T 19071标准的要求防护措施：配有过电压和浪涌电压保护装置，采用防雷措施 外壳指标：符合NEMA250，TYPE4X标准可靠性：平均无故障时间大于10000小时机柜防护等级： IP65平均故障修复时间：5分钟大气压力： 50KPa～106KPa电源指标电源：220V(1±15％)，50Hz(1±4％)交流电源功率：≤100W支持太阳能供电数量：共3套机柜（IP65标准设计）抗碰撞：机柜的底盘、骨架为钢结构焊、栓接，保证了底盘的整体可靠。
每根钢立柱底面用三个成三角形布置的螺栓固定在底盘上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
交调设备以及选择知识普及（1）进入路安首页>>交通信息采集设备(交调设备)的选择交通信息采集技术是交通科学发展的前提，它为交通规划以及交通管理提供了可靠的依据。
从早期的人为交通数据采集到现今的智能交通数据观测站的建立，这些变革推动了整个交通行业的发展，为路网建设、交通管理，以及智能化交通系统功能的实现奠定了坚实的基础。
智能型交通信息采集技术主要指通过利用电脑技术控制各类传感设备，已达到对前端动态交通信息的实时采集、整理、发送的功能，用以取代早前的全人工或半人工模式。
智能型交通信息采集设备（以下简称：交调设备）发展至今已有了长足的进步与创新，从检测手段来分可分为：1.接触式；2.非接触式，这两大类。
从应用技术上划分又可分为地感线圈类、超声波类、视屏类，等等好几个品种。
由于各类交调设备应用的技术、产生的年代及产生的环境不同因此在应用及性能上各有优点与缺点。
这就决定了我们在选择交调设备时需根据安装设备路段的具体路况及外部环境来决定使用最适合的交调设备，已达到现场设备配置的最优化。
下面主要介绍目前应用较多的交调设备：接触式交调设备接触式交调设备顾名思义，通指前端数据采集设备直接安放于与车辆接触的路面或路面以下。
常见的有地感线圈以及压电传感器。
压电传感器压电式传感器原理,是以某些电介质的压电效应为基础，在外力作用下，在电介质的表面上产生电荷，从而实现非电量测量。
因此通过检测车辆对驶过时对路面安转的压电传感器设备的挤压情况来判断，所过车辆轮轴个数及重量以达到区分车型计算流量的目的。
优点：（1）安装时对路面破坏较小，同为地埋接触式感应设备，其对地面切口的要求仅为数个平方厘米。
（2）可提供精准的车轴数。
（3）设备运转稳定，不易受天气或外部磁场变化的干扰。
缺点：（1）由于压电感应设备是检测压过轮胎的力，因此即使在车量靠得很近时也很容易测出轴数，但在车流密集、低速、车型相似及多轴车辆较多时，不能区分所计轴数是同一辆车还是两辆车，因此其测量车流量的精度收到很大限制。
（2）由于属接触式传感设备，加之检测依据为压过轮胎的力，因此寿命及使用年限收到诸多限制。
如:由于我国高速公路超载现象严重，高速公路翻修维护频率相对平凡，一旦对路面进行维修将极大可能对以安装设备造成永久性损坏。
（3）设备造价相对高昂，约合600美元/米。
（4）车型识别率低，通常需要与地感线圈配合使用才能实现车型识别这一功能。
主要应用：在我国及美、日、韩、等欧洲国家均有使用，但由于其自身技术的限制多用于动态称重，在交调数据采集方面运用较少。
地感线圈传感器地感线圈传感器也称环形线圈传感器，一般由几匝金属导线绕制而成的空心线圈，埋设于车辆行驶的路面下，与路边的信号检测器及控制器相连，通过检测车辆驶过环形线圈时线圈中所产生的感应电流，以达到检测车流量的目的。
地感线圈技术是世界上最早用于检测交通流量的自动化技术，在美国以安装的交通流量采集设备中百分之九十为环形线圈。
随着时代时间的推移，为了适应交调行业新的需求，地感线圈传感器也突被融入了更多新的理论与技术。
目前除被广为人知的环形线圈传感器（以下简称地感大线圈）外，一种外形小巧技术含量高的磁感小线圈也已问世并被投入市场。
地感大线圈传感器优点：（1）技术成熟，造价低廉。
（2）依靠检测线圈中产生的感应电流来判断是否有车辆通过，因此流量监测精度高。
（3）可检测车型与车速（单线圈与双线圈均可用于检测车速区分车型，然而双线圈可提供相对较高精度车型识别率与车速检测率）。
缺点：（1）对路面破坏较大。
由于地感大线圈需横穿整个车道，因此会在每条车道的路面留下一个宽一米长三到四面的长方形切口。
在我国南方城市由于降水较多，天长日久容易造成切割后的路面整体下沉。
同时由于雨水对匝线有腐蚀作用，一旦匝线出现断裂将无法工作。
每次对道路的翻修也会对该类设备造成永久性损坏。
（2）车速及车型识别精度有限。
磁感小线圈传感器优点：（1）安装时对路面破坏较小，其对地面切口的要求仅为不超过8平方厘米的圆。
（2）因使用了信号放大器等设备，使前端的小线圈可被深埋于路面以下二十公分的地下依旧保持极高的探测感应能力，同时主控设备可被放置于距离前端信号采集设备超过数百米的距离，这大大提升了设备安装的便利性与安全性。
（3）因使用了模拟信号转数字信号等信号控制手段，使车型识别率及车速检测准确率大为提升。
（4）精准的车流量识别率。
（5）小线圈的制作使用全封闭填充式工艺，大大提高了其使用寿命，实践证明，深埋路面下方的小线圈可被取出反复使用。
缺点：（1）易受外部磁场干扰。
（2）由于是新技术，价格相对传统线圈设备要高出许多。
非接触式交调设备非接触式交调设备的主要特点在于：1.因为不向接触式交调设备那样与车辆有直接的接触，因此不存在接触式设备所存在的硬损耗，这大大增加了其使用寿命。
2.由于非接触式交调设备均安放于道路两侧的立柱或横跨道路的龙门架之上，因此维护简便，无需为检修或更换设备而专门封闭道路影响交通。
根据非接触式交调设备的安装位置不同，在此将其简单的划分为侧装式交调设备与正装式交调设备两种。
侧装设备侧装设备特指可安放于公路旁边立柱之上的非接触式设备。
由于立柱的结构简单造价适中，比较受广大用户的偏爱。
目前的侧装类设备很多，比较常见的有射频设类、微波类以及红外线类。
视屏设备视屏设备是基于图像处理技术，通过分析画面中像素的变化来达到计算进入画面车辆的数量的目的。
虚拟线圈技术是目前广为人知的一种视屏技术，除此之外近年来全视域跟踪监测技术（实时物体跟踪技术）也被应用到交通流量信息检测之中，也就是我们所说的全视域检测技术。
虚拟线圈技术其原理在于将地感线圈原理完整的转化为视频图像处理技术，通过程序在视屏图像固定位置做出一个或数个虚拟线圈，以此检测视频指定区域内黑白对比度的变化，从而达到检测车流量区分车型以及测量车速的功能。
优点：（1）安装维护方便。
（2）具备局部交通监测功能。
缺点：（1）测量精度受天气及光线影响明显，如雨天、雪天、雾天及夜间。
（2）无法区分车辆影音，在车流密集时流量精度将大为下降。
（3）价格高昂。
全视域检测技术通过对进入视频的移动物体的实时跟踪分析，获得多种参数，在图像模式识别的基础上加进了交通目标动态行为分析的软件技术，有效突破了传统模式识别方法的局限。
优点：（1）安装维护方便（2）系统稳定性高，不受外部光线变化影响，在雨天、雪天及雾天仍能保持高精度运转。
（3）具备局部智能监控能力，未来有很大的升级空间。
（4）能有效分割车辆阴影，测量精度较传统虚拟线圈模式，有长足的提升。
缺点：（1）价格较高（2）不适宜在大雾环境下工作，否则精度会明显下降。
微波类检测设备微波检测器向行驶的车辆发射调频微波，波束被行驶车辆阻挡而发生反射，反射波通过多普勒效应使频率发生偏移，根据这种偏移可以判断出车辆通过。
同时通过对反射信号的接收、放大、处理、检测这一连贯的过程可以实现检测交通信息的目的。
优点：（1）一套具备成熟微波技术的设备可同时检测多大8条车道的每一条车道上的交通信息，因此性能价格比很高。
（2）由于其利用微波反射原理，因此可实现全天候运作，不受雨、雪、雾等恶劣天气的影响。
（3）由于设备固定，所有功能均基于软件开发，因此具有很好的升级空间。
（4）易于安转，维护简便。
缺点：（1）车流量测量精度低。
（2）车密度大时，大型车辆相互遮挡，将无法实现多车道流量的同时检测。
（3）纵向轮廓相同的车辆将无法被判断出准确的车型。
红外线传感器红外线传感器可分为主动式和被动式两大类。
主动式红外线传感器与被动式红外线传感器均可用于交通管理。
主动式红外线传感器主动式红外线传感器具有两套光学系统：发射光学系统和接收光学系统。
发射光学系统在一定角度发射两束红外线给接收光学系统。
当车辆行驶通过两道光束时，该通行时间将被记录，同时由于光束车辆通行过程中被阻隔，以此判断检测车流量。
通过检测到的行车时间以及两道光束间的固定距离可得车辆行驶速度以及车辆长度，从而判断出车型。
优点：（1）价格低廉缺点：（1）任何通过红外线的事物均会被误判为车辆。
（2）受沙尘影响严重，光速发射器及光速接收器需定期清理维护。
（3）精度易受天气及能见度的影响。
被动式红外线传感器被动式红外线传感器在其光学系统的焦面上装有一个或多个红外线光敏探测单元，由它们采集来自外部的红外线光能。
通过检测固定区域内的红外色温变化以达到检测车流量的目的。
优点：（1）价格低廉缺点：（1）不具备区分车型的功能（2）检测精度受气温及天气的影响明显。
正装设备正装设备为安放于横跨道路上方的龙门架之上的检测设备，该类设备维护简便，检修或拆装时，无需为此专门封道。
工作人员可在特制的龙门架上安全施工。
目前市场上最常见的正装设备为超声波检测设备。
超声波检测设备通过垂直安放于龙门架上的超声波探头实时对地发生超声波，同时对反射回来的超声波进行检测分析处理，得出路面上方运动物体的高度变化曲线及相应的长度，从而实现对车型的判别。
优点：（1）不受天气变化影响，能在雨、雪、雾等恶劣天气全天候工作。
（2）流量精度高，不受车流密度影响，即便在车流缓慢，车辆密度大的环境下依旧能保持高精度。
（3）能获得包括流量、车型、车速、占道率在内的多种参数。
（4）性能可靠，维护方便。
缺点：（1）横跨道路的龙门架造价较高。
（2）对于高度相似的客车及货车，会出现误判。
通讯方式的选择GPRS/CDMA通过利用中国移动、中国联通提供的无线网络（GPRS/CDMA），将各站点采集到的数据，定时定量的发送给指定的数据中心，以实现数据实时上传的目的。
优点：（1）价格便宜，可根据数据传输量付款。
（2）不受地域限制。
（3）无需为此布置专线。
缺点：（1）传输速率慢（2）会因为数据包的丢失造成数据不完整ADSLADSL的核心是编码技术，通过使用专用的ADSL设备，可通过电话线实现高速可靠的网络连接。
优点：（1）传输速率快：1Mbps～3Mbps（2）信号传输稳定缺点：（1）受地域限制。
大多数交调设备安装于远离城市的高速公路上，那里没有铺设电话线。
（2）价格因地区不同，差异较大。
（3）由于该技术多为民用，因此缺乏工业级的ADLS连接设备，造成设备户外安装后使用寿命普遍较短。
光纤光纤是一种将讯息从一端传送到另一端的媒介.是一条玻璃或塑胶纤维,作为让讯息通过的传输媒介。
优点：（1）传输速率极高：可满足传输实时的视频监控画面。
（2）信号稳定，不受外界干扰。
缺点：（1）价格昂贵：基本月租在千元之上。
（2）受地域限制，光纤的铺设都有专门的规划。
（3）需要专门的介入设备。
介入设备造价高。
微波针对ADSL及光纤均受限于布线及拉线范围的制约，同时为满足某些数据量大且传输速率要求高的设备如视频监控，微波技术应运而生。
