方案4、大件设备吊装方案1、工程概况本工程为渭河煤化工集团有限责任公司改扩建双甲项目。
本方案主要为本项目化工装置的超限设备编制的。
本化工装置包括气化、净化、合成精馏、空分和公用工程五个标段。
超限设备主要分布在气化、净化、合成精馏和空分装置区内。
气化工段为改造工程，净化、合成精馏和空分装置为在原厂区内进行扩建新增，在施工过程中，施工区域相对狭窄，设备布置集中，与土建交叉作业多，给设备吊装工作带来很大困难，因此应合理安排施工作业顺序，细化施工进度计划，确保本项目按期完成，向业主交付优质工程。
由于本次受到投标技术资料的限制，超限设备的技术参数未明确，现根据我公司以往同类工程的施工经验，超限设备的重量和外形尺寸为暂定数据，待施工图纸和相关技术资料齐备后，将编制详细的施工方案进行补充，若有不妥之处将进行改正。
2、编制依据2.1、招标文件2.2、设备平面布置图2.3、《大型设备吊装工程工艺标准》SHJ515-902.4、《化工工程建设起重规范》HGJ201-833、设备吊装的工艺流程附2：吊车吊装设备吊装工艺流程图4、吊车的选用根据施工总平面布置图和各工段的分布位置，周围环境条件不理想（包括道路、设备放置场地等），施工区域在原厂区内，属于改扩建项目，整个装置布局紧凑，吊装施工作业空间小，并结合被吊装设备的最大重量、设备吊装高度以及安装的位置、起重机械的技术参数、工人的技术水平等综合考虑，选用300T（TC2000）汽车吊一台、150T履带吊（P&H7150）一台、90T（神户790-TC）汽车吊一台，50T（QUY50）履带吊一台。
5、设备的吊装顺序由于本次投标资料不齐全，设备有关数据和到货情况不详，现只根据在手的资料和同类工程的施工经验进行编制。
超限设备的吊装顺序初步考虑如下：吊车进场，首先站位于气化装置，吊装气化炉和碳洗涤塔，然后进入变换装置，吊装变换炉，接下来进入净化装置（低温甲醇洗），吊装甲醇洗涤塔、H2S浓缩塔、甲醇再生产塔和甲醇/水分离塔，再将吊车站位于甲醇和二甲醚精馏和合成装置，吊装甲醇合成塔、二甲醚合成塔、甲醇加压蒸馏塔、甲醇蒸馏塔、二甲醚预馏塔、二甲醚精馏塔等设备，最后进入空分装置，吊装精馏塔和粗氩塔等设备。
石油化工吊装施工方案范本
石油化工吊装施工方案范本1. 引言本文档旨在提供石油化工领域的吊装施工方案范本，供工程师和施工人员参考。
石油化工领域的吊装工作需要严格的计划和执行，以确保施工安全和项目顺利进行。
本方案范本将涵盖吊装计划、施工准备、吊装操作流程等关键内容。
2. 吊装计划吊装计划是吊装施工的重要组成部分，包括吊装设备选择、吊装手段设计、吊装顺序安排等。
以下是吊装计划的主要内容：2.1 吊装设备选择根据具体工程的要求和情况，选择适合的吊装设备，包括起重机、吊车等。
吊装设备需满足工程的最大吊重、工作范围等技术要求。
2.2 吊装手段设计根据吊装设备的类型和工程实际情况，设计适合的吊装手段，包括吊装梁、吊具等。
吊装手段的设计应满足工程的安全要求和实际施工需求。
2.3 吊装顺序安排根据工程图纸和工程实际情况，确定吊装顺序安排。
吊装顺序应合理，确保吊装过程中各个构件之间的相互影响最小化，同时确保施工效率。
3. 施工准备施工准备是吊装施工的前期工作，包括场地准备、材料准备、设备检查等。
以下是施工准备的主要内容：3.1 场地准备准备好施工现场，包括清理杂物、平整场地、设置安全警示标识等。
确保施工现场的安全和整洁。
3.2 材料准备根据吊装计划，准备好所需的吊装材料，包括吊具、吊装梁等。
吊装材料应符合相关标准要求，并经过检验合格。
3.3 设备检查检查吊装设备的运行状态和安全性能，确保吊装设备正常工作。
对于有特殊要求的吊装设备，还需进行功能测试和试运行。
4. 吊装操作流程吊装操作流程是吊装施工的核心环节，包括吊装准备、吊装操作、吊装安全等关键步骤。
以下是吊装操作流程的主要内容：4.1 吊装准备根据吊装计划和施工准备的情况，进行吊装准备工作。
包括确认吊装点、设置吊装标志、检查吊装设备等。
4.2 吊装操作根据吊装顺序和吊装手段设计，进行吊装操作。
吊装操作应按照规定的程序进行，遵守吊装设备的使用说明和作业规程。
操作人员需具备相关的技能和资质。
石油化工装置设备安装工程施工规范
石油化工装置设备安装工程施工规范在石油化工行业中，装置设备的安装工程是非常重要且繁杂的过程。
为了确保工程施工的安全可靠，提高工程质量，我们需要遵守一系列规范和标准，以确保装置设备的安全运行。
本文将从施工前准备、设备安装、施工现场环境保护等多个方面展开论述。
一、施工前准备施工前的准备工作对于整个工程的顺利进行至关重要。
首先，施工方需要制定详细的施工方案和计划，包括工期安排、施工流程、施工队伍组织等。
同时，要进行仔细的现场测量和数据记录，确保设备位置准确无误。
此外，也要进行施工材料和设备的审查，确保其符合质量标准。
除此之外，还要进行安全考虑，制定完善的施工安全措施和应急预案，确保施工期间的安全。
二、设备安装设备安装是整个施工工程的核心环节。
在进行设备安装前，需要进行施工现场的准备，包括清理现场、确保施工平台的稳定等。
在安装设备前，要根据设备的特点和要求进行正确的吊装、安装和拼接，避免人为操作导致设备损坏。
此外，需要进行严格的设备检查和测试，确保设备的质量和性能符合要求。
对于大型设备的安装，还需要进行计算和分析，确保安全系数达到要求。
三、施工现场环境保护在石油化工装置设备的安装工程中，施工现场环境的保护也是非常重要的。
首先，要遵守环境保护的相关法律法规，确保施工不会对环境造成恶劣的影响。
在施工现场要设置垃圾分类桶和固定垃圾的地点，进行垃圾的及时清理和处理。
同时，还要注重施工现场的卫生和清洁，保持施工现场的整洁有序，减少垃圾和灰尘对设备的影响。
在施工期间，要关注工人的健康和安全，提供必要的防护设施，如安全帽、防护眼镜等。
四、质量验收和记录在完成设备安装后，需要进行质量验收和记录。
通过对设备的检查和试运行，以及现场的实际情况进行对比，确认设备安装是否符合标准和要求。
同时，要对施工过程中出现的问题进行总结和反思，及时进行纠正和改进。
同时，对整个施工工程的过程进行详细的记录，包括施工情况、验收结果等，以备后续使用和维护。
大型设备吊装专项施工方案
施工方案【建设单位】:山西潞安纳克碳一化工有限公司【工程名称】: 4万吨/年合成基础油和2万吨/年环保溶剂项目(一期）【方案名称】: 大型设备吊装专项施工方案【方案编号】: SHNK—2013122801 中国化学工程第十四建设有限公司2013年12月28日编制目录第一章．工程概况及编制依据 41。
1、工程概况41。
2、吊装工作基本情况介绍41.3、吊装作业特点 51.4、编制依据 5第二章．吊装工作整体部署 62.1、方案的选择与优化72.2、吊装顺序及运输82.3、吊装方法部署82.4、吊装进度计划82。
5、资源动员计划第三章．吊装特殊技术措施8 3。
1、300吨吊车站位、打腿场地措施8 3。
2、300吨吊车及40吨平板拖车行走道路措施8 3。
3、高空取吊绳及卡环措施8 3。
4、180吨溜尾辅机吊装措施9 第四章．精馏塔群吊装实施方法9 4。
1、综述9 4。
2、主要吊装参数设计10 4.3、注意事项13 第五章．安全技术措施14 5.1、吊装安全注意事项14 5.2、吊装质量、安全、技术组织保证措施16 附录：1、吊车机械性能表2、场地及道路硬化处理图3、吊机与平板拖车位置平面布置图4、主机吊装立面图5、吊篮制作图第一章．工程概况1.1工程概况该工程属于山西潞安纳克基础油项目,建设场地位于山西潞安煤基油装置区域内北侧，靠煤场围墙,东、西、南侧紧临生产装置区，本项目占地约10亩，包括罐区及泵房、生产装置罐区、主装置、总体等单位工程，本次吊装方案为座落在主装置范围内8台大型设备(精馏塔及萃取塔）的吊装施工. 1.2施工工期本次吊装时间暂定为2014年2月15日至2014年2月20日，共六天时间（以设备制造厂供货时间为准）。
1.3施工内容吊装设备技术参数一览表1.4施工条件施工现场精馏塔及萃取塔群为露天布置，8台设备基础较低,平均高出地面＋1000㎜以内，塔的周围东侧外管廊钢结构已安装完毕，南侧及北侧的主厂房钢结构也亦安装完毕,成为设备吊装的障碍物；中间也有两根钢结构立柱需要拆除，只剩下西侧留有30米×16米大吊机的占位场地，而且下面是管沟和许多阴井、厂房基础回填土，西侧虽有一条工厂用消防通道，但距离厂房约30米,中间是绿化带、树，场地太狭窄,施工条件不理想,无法合理摆放待装设备和吊机，从而大大增加了设备的吊装难度。
设备吊装施工方案

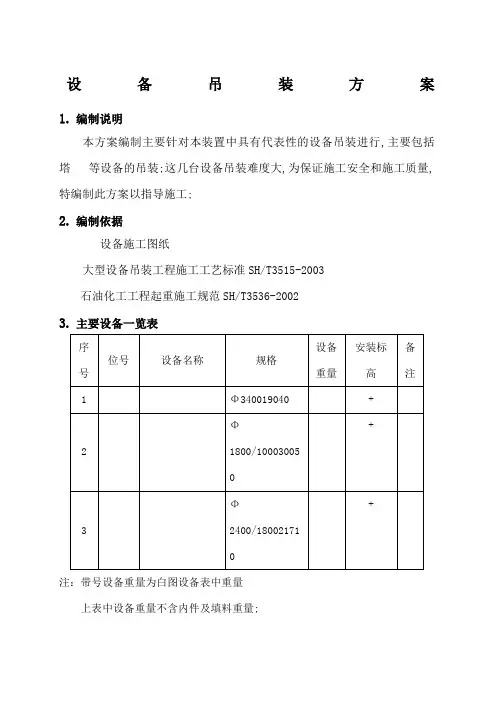

设备吊装方案1.编制说明本方案编制主要针对本装置中具有代表性的设备吊装进行,主要包括塔等设备的吊装;这几台设备吊装难度大,为保证施工安全和施工质量,特编制此方案以指导施工;2.编制依据设备施工图纸大型设备吊装工程施工工艺标准SH/T3515-2003石油化工工程起重施工规范SH/T3536-20023.主要设备一览表注：带号设备重量为白图设备表中重量上表中设备重量不含内件及填料重量;4.设备吊装工艺较大型设备的卸车及吊装以使用吊车为宜,这样可发挥吊车的机动性特点;根据设备的重量、安装高度及吊装情况和我公司现有的施工机具情况,在本装置的较高、较重大件设备的吊装计划采采用我公司自有的CKE2500—II履带吊1台,同时投入我公司自有的AT9120120t汽车吊1台, QUY-50,50t履带吊1台,长江QY-50汽车吊1台,用于本装置设备的吊装施工;4.1立式设备吊装立式设备吊装,设备由卧姿变为立姿,一般采用双车抬吊竖立法,即设备上部由主吊车提升,设备尾部由辅助吊车抬送,直至设备呈直立状态;上部吊点采用设备吊耳,板式吊耳、管式吊耳应在设备出厂前制造、焊接完毕,随设备整体热处理后整体运至施工现场;下部吊点,对本装置内设备采用捆绑式吊装,但应有防止绳扣滑动的有效措施;4.1.1主吊车的站位应遵守以下准则履带式起重机,利用其能移动的特性,可在吊装过程中不断变换位置,但在辅助吊车脱钩前,尽可能站到最终位置;在设备吊装过程中,随着主吊车将设备上部的提升,使设备水平投影距离变小,辅助吊车应不断将尾端向前抬送,随着设备轴线与地面夹角的不断变大,尾部辅助吊车的受力会不断减小,直至设备直立时,可摘去辅助吊车吊钩;为此在辅助吊车摘钩前,主吊车必须调整好最佳位置,以便承受设备吊装最大负荷和待设备直立后,能将设备直接送至安装位置;4.1.2辅助吊车采用履带式起重机当设备尾部吊点位置在设备上侧面时,辅助吊车可将设备一直送到直立状态,此时对主吊车受力最有利;如果辅助吊车不能将设备送至直立状态,应将主吊车、设备和辅助吊车调整至一个垂直投影轴线上,以利主吊车承受一个附加的水平力;立式设备吊装示意图如下5.大件设备吊装情况下面以装置内塔类设备较高、最重塔、容器类设备最重、换热类设备最重、安装标高较高等为例进行说明;具体数据见设备一览表;5.1塔类设备的吊装：5.1.1塔类设备 1脱烷塔的技术参数：规格：Φ3600立式,设备净重量=设备表中数据;设备吊装重量G=KG1+ G2 +G3+G4=K：动载系数取；G1：设备净重量；G2：钩头重量100 t钩头；G3：索具重量; G4:设备梯子平台重量约3t.主吊车采用CKE2500-II型250 t履带吊选用SDB工况;尾部配重,车体配重其吊装性能：工作半径R=12m,臂长L=,吊装能力Q=82t;吊装安全系数=82/=, 安全;辅助吊车采用AT9 120汽车吊;其吊装性能：工作半径R=7m,臂长L=,吊装能力Q=;吊装安全系数=29=,安全;5.1.2钢丝绳选择：钢丝绳选择：设备吊装顶部采用设备顶部吊耳,在双侧板式吊耳上用卡环卡死钢丝绳,在吊钩上缠绕方式进行;选用4股Φ65mm的钢丝绳缠绕；尾部采用Φ36mm钢芯钢丝绳直接捆绑式吊装;顶部钢丝绳受力计算：Φ65mm的钢丝绳最小破断拉力S b=219700公斤力,取安全系数为8；许用拉力P= S b/k=219700/8=公斤力；4股绳的总许用拉力109850公斤力＞设备重量,满足吊装要求;1脱烷塔的吊装立面图见附页;5.2换热类设备的吊装5.2.1换热类设备的参数：规格：Φ18008410卧式,设备净重量=,安装标高+.吊装重量： G=KG1+ G2 =K：动载系数取；G1：设备净重量； G2：索具重量;主吊车采用AT9 120汽车吊,15吨配重,钩头重量45 t钩头；其吊装性能：工作半径R=8m,臂长L=,吊装能力Q=;吊装安全系数==, 安全;5.2.2钢丝绳选择采用两根Φ36钢芯钢丝绳缠绕在换热器两端进行吊装.Φ36mm钢丝绳最小破断拉力S b=67392公斤力,取安全系数为8；许用拉力P= S b/k=67392/8=8424公斤力；4股绳的总许用拉力33696公斤力＞设备重量,满足吊装要求;5.3吊装方法以容器类设备氮气罐的吊装为例进行说明设备到现场后,卸车采用1台50吨汽车吊和1台50吨履带吊配合进行,直接将设备放置在预先搭好的滚轮胎具上,在胎具上进行梯子平台安装.本设备吊装时直接从滚轮胎具上进行起吊.采用设备顶部设一根H150150 H 型钢作平衡梁,平衡梁距设备顶部距离为200mm, 采用卡环连接钢丝绳,卡环上部用1根Φ65钢丝绳在吊钩上缠绕4股进行吊装;在双侧吊耳通过卡环与平衡梁上部钢丝绳连接,在双侧管式吊耳上各用4股Φ36钢芯钢丝绳,双侧共8股进行缠绕进行吊装;尾部采用Φ36钢芯钢丝绳直接捆绑式吊装. 溜尾吊车用QUY50吨履带吊,两台吊车共同抬起设备,尾部吊车吊起设备离地即可;250吨履带吊继续起升设备,50吨履带吊配合转杆;在吊装作业过程中,随着设备的起吊与地面夹角的变化,辅助吊车受力不断减少;当设备呈直立状态后,尾部吊车可脱钩;250吨履带吊继续起升,达到起升高度后向设备基础侧转杆并安装就位;详见吊装平面图;5.4其它设备吊装装置内其它重量较轻、体积较小、高度不高设备的吊装,一律采用50吨履带吊直接吊装就位,本方案中不在详述;6.主要吊装机具一览表设备吊装所用吊车如下：主要吊装机具一览表7.起吊索具8.吊车的使用1大型吊车进场前应对使用场地进行平整压实,特别是吊车吊装站位场地和组装接杆场地,避免用场地不适而临时处理,影响吊车按时使用;2吊车组装接杆当需辅助吊车时,在吊车进场前要考虑好吊车的应有能力和足够的组装场地,以确保快速组装好吊车;3设备吊装前作好一切吊装准备工作,如绳扣、卡环、或辅助用吊具、垫木等;而且这些吊索具已经配合尺寸检查或已捆绑到位,只待挂钩起吊;4对相同条件的设备尽量安排在一起吊装,以减少卡接杆的次数;5对集中吊装的设备,设备到达现场后的停放点应尽量根据吊装方案中平面布置进行,以避吊装中的二次倒运,如因场地有限而不能按方案到位,即可在吊装中及时进行二次倒位,以不影响吊装计划的执行;6对长大设备吊车无法在现场调头的要在设备进场时规定其进入的方位,以满足方案直接吊装要求,避免在现场调头;9.安全技术9.1安全技术的基本要求对吊装工作中各种数据的采集正确有效是确保吊装成功的基础;应进行严格正确的吊装受力计算,使设备吊索具、吊车处于安全工作范围并符合相关规程的规定;吊装方案要与现场实际情况相吻合,如果吊装条件变化即设备、现场环境、吊装机械等变动时,应修改原方案;操作人员应熟悉了解吊装方案,并具有相应熟练的技能,多台吊车作业时,应互相密切配合指挥得当,确保吊装工艺过程合理;立式设备单吊车吊装应采用支撑梁,避免板式吊耳受过大侧向力;对现场制作专用吊索具应符合方案设计要求,并经质检人员检验合格;吊装方案应有审批制度,如有较大变更,要重新进行审批;9.2吊车吊装安全技术要求吊装方案制定阶段,应根据实际情况选用经济、容易到达现场的吊车,以免吊装方案作重大变更;双吊车抬吊时,如果二台吊车规格性能不一致,应根据现场情况,在吊装中使吊装能力小的吊车处于较有利的吊装状态包括工作半径、提升速度;吊装地面应平整、硬实,对回垫土应进行压实处理,如地面耐压力不足,应采用重新铺设碎石路面,地耐力应达到15N/cm215吨/米2以上,以利吊车进出场;对大型和特大型吊车,在其支腿或履带部位铺垫厚钢板或路基板,以确保吊车在工作状态时仍保持其水平状态;吊装站位后应根据吊装条件将吊臂回转一周,以确认吊臂与配重不与除非近物体相碰;绳扣、卡环与吊耳、耳板连接时,应提前检查其配合尺寸,即卡环轴能否放入耳板孔内后,是否还有绳扣放置的空间,在吊装过程中卡环与吊耳的相对运动是否有障碍的地方;吊车挂好吊索具后,应根据设备起吊后不同状态再次确认吊索具不会与设备外侧附件相碰;辅助吊车应尽可能将设备送至直立位置,并尽可能保持其吊钩的垂直度;当设备即将直立时要注意吊臂顶部吊钩与设备之间应保持有足够的距离;设备与吊臂之间的安全距离应大于200mm.吊钩与设备及吊臂之间的安全距离应大于100mm双吊车吊装时应格外注意;对吊装过程因吊装工艺需要,设备需临时支承或吊车需换钩等情况,吊车将引起受力的变化时,需要校核设备支承的强度如设备裙座、地基,同时也要核对该支承点构筑物的强度;同时应严格按方案规定执行;吊装过程中,吊车、设备与周围设施的安全距离应大于200mm.10.吊装作业劳动力需求计划由于是吊车吊装,所需劳动力不多,起重工6名,力工6名,维修工1人,特司4人, 钳工3人,管理人员3人.11.设备吊装使用吊车计划：12.吊装工作JSA分析。
石油化工装置大型钢结构模块化吊装技术
分别为310.5t和224.8t；溜尾索具采用Φ168×11m绳圈一对，额定载荷为403t，溜尾索具的钢丝绳符合率为：310.5/403=77.0%和224.8/403=55.8%；故Φ168×11m绳圈满足吊装要求。
4 吊装效果1#、2#、3#、4#主冷箱吊装在浙江石化大件吊装项目上采用了采用1台XGC88000型4000吨履带式起重机和1台Q U Y450型450吨履带式起重机、1台Q U Y650型650吨履带式起重机配合进行的吊装方式，其缺点是占用场地很大，影响了周围其他作业队伍施工。
在本项目上，采用了双车溜尾吊装的方式，其缺点是吊装周期较长。
由于在本项目中1#、2#、3#、4#主冷箱的安装在整个项目吊装的前期，可吊装的设备少，吊车利用率不高。
在后续工作中将会着力研究偏心冷箱能否使用一台履带吊溜尾。
5 结束语本文具体介绍了浙江石油化工有限公司年产4000万吨炼化一体化项目一期工程空分空压装置主冷箱吊装技术，希望能为其他项目类似的吊装提供一种可选择的吊装工艺，实现吊装总承包项目中吊装设备使用的利益最大化。

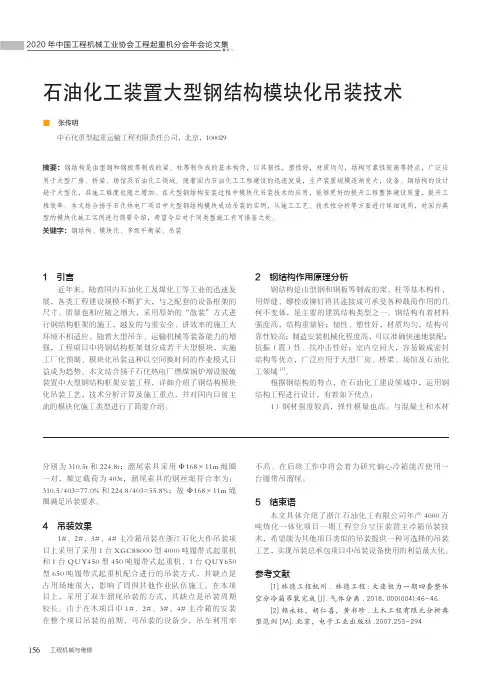

参考文献[1]林德工程杭州. 林德工程:大连恒力一期四套整体空分冷箱吊装完成[J]. 气体分离, 2018, 000(004):46-46.[2]赖永标，胡仁喜，黄书珍.土木工程有限元分析典型范例[M].北京，电子工业出版社.2007.253-294石油化工装置大型钢结构模块化吊装技术■张传明中石化重型起重运输工程有限责任公司，北京，100029摘要：钢结构是由型钢和钢板等制成的梁、柱等制作成的基本构件，以其韧性，塑性好，材质均匀，结构可靠性较高等特点，广泛应用于大型厂房、桥梁、场馆及石油化工领域。
随着国内石油化工工程建设的迅速发展，生产装置规模逐渐变大，设备、钢结构的设计趋于大型化，其施工难度也随之增加。
在大型钢结构安装过程中模块化吊装技术的应用，能够更好的提升工程整体建设质量，提升工程效率。
石油化工大型设备吊装工程规范
石油化工大型设备吊装工程规范为了保障石油化工大型设备的安全吊装，确保吊装工程顺利进行，以下是吊装工程的一般规范：1. 负责人员的指派：在进行任何一项吊装作业之前，必须明确吊装作业的负责人员。
负责人员需要具备相关的吊装经验和技能，对吊装现场和设备进行全面的检查和评估，并能够有效地指挥吊装作业的进行。
2. 吊装计划的编制：在进行吊装工程之前，必须对吊装计划进行详细的编制和评估。
吊装计划应包括吊装方案、吊装路线、吊装设备选择、吊装工艺、吊装现场的安全要求等内容。
3. 严格遵守安全规范：在进行吊装工程时，必须严格遵守安全规范。
吊装现场必须清理整理，设备必须经过严格的检查和测试，必须使用符合要求的吊装设备和工具，严禁超载吊装。
4. 吊装过程的监控：在吊装过程中，必须对吊装现场进行全面的监控。
负责人员需要对吊装作业的每一个环节进行严格的监控，确保吊装操作的安全和顺利进行。
5. 紧急处理措施的准备：在吊装工程中，需要预先制定紧急处理措施。
一旦发生意外情况，负责人员需要迅速采取措施，保障吊装现场的安全和秩序。
总之，石油化工大型设备吊装工程的安全和顺利进行是至关重要的。
严格遵守各项规范和要求，严密监控吊装作业的每一个环节，才能有效地保障吊装工程的顺利进行和设备的安全运输。
在石油化工行业中，大型设备的吊装工程常常是一项复杂的工作，需要严格遵守规范和手续，以确保作业的安全和成功完成。
以下是吊装工程的一般规范的继续：6. 人员培训和配备：在吊装工程中，必须经过专业培训并取得相关资格证书的人员操作吊装设备。
同时，吊装作业中应该有足够数量的有经验的工作人员，他们需要熟悉工作场所和设备，并具备执行任务的能力和经验。
7. 检查和测试设备：在吊装作业开始之前，必须对吊装设备进行全面的检查和测试，确保设备的正常运行。
这包括吊车、起重设备和安全保护装置等设备，都需要定期进行检查和维护，以保证在吊装过程中的稳定性和可靠性。
8. 工程准备工作：吊装工程前，需要对现场环境进行评估和准备，包括地基的承载能力、道路的平整度、现场是否存在障碍物等。
石油化工大型设备吊装工程规范
石油化工大型设备吊装工程规范1 总则１．0.１为了提高石油化工大型设备吊装工程水平,做到安全可靠、技术先进、经济合理,制定本规范。
１．0．2 本规范适用于石油化工新建、改建、扩建工程项目大型设备吊装工程。
石油化工检维修工程的大型设备吊装可参照执行。
1.0.3 石油化工大型设备吊装工程必须坚持“安全第一，预防为主,综合治理”的安全生产方针。
１.0.４石油化工大型设备吊装工程,除应执行本规范的规定外,尚应符合国家现行有关法律法规和强制性标准的规定。
2 术语2．0.1设备ｗoｒｋ-ｐiece泛指塔器、反应器、反应釜、模块及构件等吊装作业的对象。
2．0．2 起重机械 liftiｎg machｉne各种提升设备离开其支撑面的机械或装置。
这样的设备包括但不仅限于下列：吊车、卷扬机、提升机系统、倒链、千斤顶、千斤顶系统、桅杆、起重架、滑轮系统等。
2.０.3 吊装作业lｉｆtｉng ｏperatioｎ在起重机械的作用下,设备被提升并定位在规定位置的过程。
2.0．４吊装载荷ｌifｔｉｎｇ loadiｎg指吊装状态时设备的实际质量、吊索具质量以及加固措施等质量的总和。
2.０．5 吊装计算载荷 caｌcuｌated loaｄinｇ吊装载荷乘以动载系数后所得的量值。
2.0.6 吊装额定载荷ｒatiｎg loadｉｎg of lifting在吊装状态时的起重机械能吊起的重量。
2．0.7 吊装高度heigｈt of ｌifting吊装高度是指起重机工作场地地面到取物装置上极限位置的高度。
２.０.8 桅杆 gin pole用于设备吊装作业的格构式或管式杆件结构的统称。
２.０．9 拖拉绳ｔow guy用于锁定桅杆或工件使其在吊装受力和风载作用下，保持吊装工艺所要求的稳定状态的钢丝绳索。
2.０．10跑绳wａlｋ ropｅ连接滑车或滑车组与卷扬机械，并承受牵引力的钢丝绳索。
2．0.11 地锚 terra anchor用来锚固卷扬机、导向滑车、缆风绳等埋设于地下的特殊固定装置。
