风力发电机组的建模与仿真
风力发电机组的建模与仿真风力发电是一项越来越受到重视的可再生能源。
为了更好地利用风能，风力发电机组已经越来越普及。
风力发电机组的效率，稳定性和可靠性是非常关键的，我们需要对其进行建模和仿真分析。
本文将介绍风力发电机组的建模和仿真过程，并分析其优缺点和应用范围。
一、风力发电机组的基本结构风力发电机组包括风轮、发电机、传动系统、控制系统和塔架等部分。
风轮是将风能转化为机械能的主要部分，其形状和材质不同，可以影响整个系统的性能。
发电机是将转动的机械能转化为电能的关键部件。
传动系统负责将风轮的转动传导到发电机上，其间隔离了风轮受到的不稳定风力，使发电机获得更稳定的转速。
控制系统负责监测和控制整个系统的运行状态，保证系统的安全和可靠性。
塔架是支撑整个系统的基础，必须满足足够的强度和刚度。
二、风力发电机组的建模建模是对系统进行研究和仿真的重要步骤。
我们需要建立准确的模型才能更好地了解系统的行为和性能。
风力发电机组的建模包括机械模型、电气模型和控制模型。
机械模型描述了风轮、传动系统和塔架之间的相互作用。
其中，风轮可由拟合风速的阻力模型和旋转惯量模型表示，传动系统可以通过多级齿轮系统表示，塔架可以使用弹簧阻尼系统进行建模。
电气模型描述了发电机和网侧逆变器之间的电能转换过程。
发电机模型需要考虑到其内部电气参数和转速特性，网侧逆变器模型一般采用PID控制器进行描述。
控制模型描述了控制系统的功能和行为。
其中，风速控制模型可以通过调节风轮转速实现，功率调节模型可以通过调节发电机电压和电流实现。
三、风力发电机组的仿真仿真是建模的重要应用，通过模拟和分析系统的行为和性能，可以准确预测系统的运行状况。
风力发电机组的仿真可以通过MATLAB/Simulink等仿真工具进行实现。
在仿真中，我们可以考虑不同的工况和故障条件，分析风轮、传动系统、发电机和控制系统的响应。
通过对系统的分析和优化，可以提高系统的效率和可靠性，并降低系统的维护成本和损失。
风力发电系统的建模与仿真研究
风力发电系统的建模与仿真研究随着能源需求的不断增长和环境保护的日益严峻，可再生能源成为了当今世界发展的方向。
风力发电作为最为成熟和广泛应用的可再生能源之一，在全球范围内得到了广泛的应用。
而风力发电系统对于其稳定性和可靠性的要求也越来越高。
风力发电系统的建模与仿真研究在保证系统稳定性、提高系统可靠性及经济性等方面具有重要意义。
本文将从风力机、风向传感器和风能变换器三个方面进行建模仿真的研究。
一、风力机的建模仿真研究风力机是风力发电系统的核心设备，而风力机的建模仿真研究是保证整个系统稳定性的重要前提。
针对风力机由于受到风速和风向等因素的影响，风机旋转的角度和转速常常不稳定，特别容易引起风力发电系统的不稳定，进而降低其发电效率的问题，对风力机的建模仿真研究显得尤为重要。
在建模仿真研究中，我们可以将风力机抽象成一个多输入多输出的系统，即将风机的变化量分为输入变量和输出变量。
输入变量包括控制信号和外部干扰信号，控制信号可以通过PID控制器等方式对风机进行控制，外部干扰信号则主要来源于风速和风向。
输出变量包括风机的转速、角度、机械功率等。
针对以上输入和输出变量的建模，可以利用Transfer Function进行数学描述。
定位到风力机的转速控制系统，通过建立传递函数模型，以此进行仿真计算。
例如，我们可以建立风速测量系统的传递函数模型，利用控制器对系统进行控制，进而实现对风力机转速的控制。
二、风向传感器的建模仿真研究风向传感器是风力机中至关重要的一部分，因为它是风力机控制系统得以获得风向参数的基础。
风向传感器的准确度也直接决定了控制系统对风力机的稳定控制能力。
因此，对风向传感器的建模仿真研究同样非常重要。
在建模仿真研究中，我们可以将风向传感器抽象为一个测量盒子，通过对其进行数学建模，从而实现对风向的控制。
同时，我们还需要考虑传感器的误差和干扰问题。
针对这些问题，可以通过噪声模型等方式对风向传感器的建模进行修正。
风力发电系统的动态建模与仿真
风力发电系统的动态建模与仿真随着全球对可再生能源的需求不断增长，风力发电作为一种清洁、可持续的能源形式受到了广泛关注。
风力发电系统的动态建模与仿真是研究和优化风力发电系统运行的重要手段，有助于提高风力发电系统的效率和可靠性。
本文将探讨风力发电系统动态建模与仿真的方法和应用，以及在模型开发和仿真过程中需要注意的问题。
一、风力发电系统的动态建模风力发电系统包括风力机、风能转换子系统、并网变频器、变电所和电网等组成部分。
为了对风力发电系统进行动态建模，需要考虑各个组件之间的相互作用和系统运行的特点。
1. 风力机的动态建模风力机是风力发电系统的核心部件，负责将风能转化为机械能。
风力机的动态建模需要考虑风速对风轮转速的影响、风轮转速对发电机转速的影响以及风轮和转子之间的功率传递过程。
一种常用的方法是使用变力学方程描述风力机的运动过程，并结合风力和风功率曲线进行模拟。
2. 风能转换子系统的动态建模风能转换子系统包括风能转换器、传动装置和发电机等。
风能转换器将机械能转化为电能，传动装置则负责将风力机的转速传递给发电机。
在进行动态建模时，需要考虑风能转换器和传动装置的效率、传动过程中的能量损耗以及发电机的电力输出特性。
3. 并网变频器和变电所的动态建模并网变频器和变电所是将风力发电系统产生的电能接入电网的关键设备。
并网变频器的主要功能是将发电机输出的低频交流电转换为电网所需的高频交流电，同时负责控制电网功率的调节。
变电所则负责将风电场产生的电能集中输送到电网。
在进行动态建模时，需要考虑并网变频器和变电所的功率转换过程、电力损耗以及对电网供电稳定性的影响。
二、风力发电系统的仿真风力发电系统的仿真可以通过使用专业的仿真软件或自行开发仿真模型来实现。
仿真可以帮助研究人员和工程师在实际运行之前评估系统性能、验证设计和控制方案的有效性，以及优化风力发电系统的运行策略。
1. 仿真软件的选择和应用目前市场上有多种风力发电系统仿真软件可供选择，例如，DigSilent、PSCAD、Matlab/Simulink等。
风力发电机组的建模与仿真

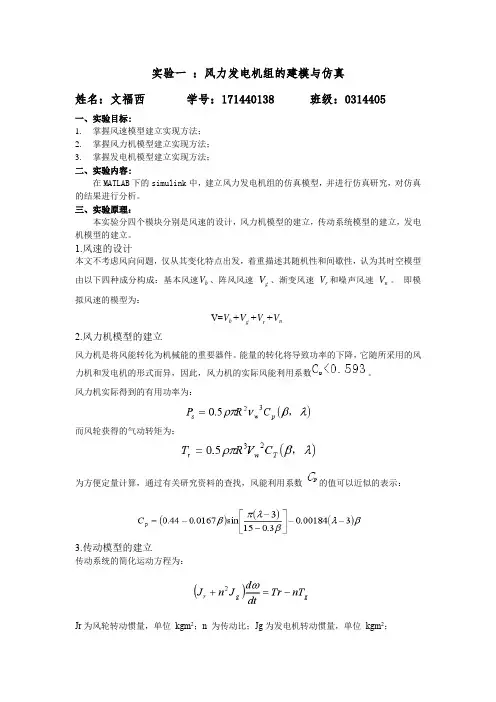

实验一 ：风力发电机组的建模与仿真姓名：文福西 学号：171440138 班级：0314405一、实验目标:1. 掌握风速模型建立实现方法；2. 掌握风力机模型建立实现方法；3. 掌握发电机模型建立实现方法； 二、实验内容:在MATLAB 下的simulink 中，建立风力发电机组的仿真模型，并进行仿真研究，对仿真的结果进行分析。
三、实验原理：本实验分四个模块分别是风速的设计，风力机模型的建立，传动系统模型的建立，发电机模型的建立。
1.风速的设计本文不考虑风向问题，仅从其变化特点出发，着重描述其随机性和间歇性，认为其时空模型由以下四种成分构成：基本风速b V 、阵风风速 g V 、渐变风速 r V 和噪声风速 n V 。
即模拟风速的模型为：V=b V +g V +r V +n V2.风力机模型的建立风力机是将风能转化为机械能的重要器件。
能量的转化将导致功率的下降，它随所采用的风力机和发电机的形式而异，因此，风力机的实际风能利用系数。
风力机实际得到的有用功率为：而风轮获得的气动转矩为：为方便定量计算，通过有关研究资料的查找，风能利用系数的值可以近似的表示：3.传动模型的建立传动系统的简化运动方程为：Jr 为风轮转动惯量，单位 kgm 2；n 为传动比；Jg 为发电机转动惯量，单位 kgm 2；Tg为发电机的反转矩，单位Nm 。
4.发电机模型的建立发电机的反扭矩方程为：四．实验结果和分析：1.基本风速模型如下:仿真的时候假设初始风速为10m/s，那么它的仿真图为：分析：基本风速是作用于叶轮上的一个平均风速，是不随时间的变化而变化，可以看见输出的风速也是10m/s。
2.阵风风速模型如下:仿真图为：分析：通过仿真图可以看出阵风最大风速在6m/s，并且在3s左右的时候开始起风，大约在9s左右停止。
3．渐变风风速 模型为：仿真图为：分析：可以通过仿真图清晰的可以看出风速最大值为10m/s ，在4s 时起风，在11s 时停止，并在4~7s 之间是均匀变化的。
风力发电机组系统建模与仿真研究
风力发电机组系统建模与仿真研究一、概述随着全球能源危机和环境问题的日益严重，风力发电作为一种清洁、可再生的能源形式，受到了广泛关注。
风力发电机组作为风力发电的核心设备，其性能优化和系统稳定性对于提高风电场的整体效率和经济效益具有重要意义。
对风力发电机组系统进行建模与仿真研究，不仅可以深入了解风力发电机组的运行特性和动态行为，还可以为风力发电系统的优化设计、故障诊断和性能提升提供理论支持和技术指导。
风力发电机组系统建模与仿真研究涉及多个学科领域，包括机械工程、电力电子、自动控制、计算机科学等。
建模过程需要考虑风力发电机组的机械结构、电气控制、风能转换等多个方面，以及风力发电机组与电网的相互作用。
仿真研究则通过构建数学模型和计算机仿真平台，模拟风力发电机组的实际运行过程，分析不同条件下的性能表现和动态特性。
近年来，随着计算机技术和仿真软件的不断发展，风力发电机组系统建模与仿真研究取得了显著进展。
各种先进的建模方法和仿真工具被应用于风力发电机组系统的研究中，为风力发电技术的发展提供了有力支持。
由于风力发电的复杂性和不确定性，风力发电机组系统建模与仿真研究仍面临诸多挑战，需要不断探索和创新。
本文旨在对风力发电机组系统建模与仿真研究进行全面的综述和分析。
介绍风力发电机组的基本结构和工作原理，阐述建模与仿真的基本原理和方法。
重点分析风力发电机组系统建模与仿真研究的关键技术和挑战，包括建模精度、仿真效率、风能转换效率优化等方面。
展望风力发电机组系统建模与仿真研究的发展趋势和未来研究方向，为风力发电技术的持续发展和创新提供参考和借鉴。
1. 风力发电的背景和意义随着全球能源需求的不断增长，传统能源如煤炭、石油等化石燃料的消耗日益加剧，同时带来的环境污染和气候变化问题也日益严重。
寻找清洁、可再生的能源已成为全球关注的焦点。
风能作为一种清洁、无污染、可再生的能源，正受到越来越多的关注和利用。
风力发电技术作为风能利用的主要方式之一，具有广阔的应用前景和巨大的发展潜力。
风力发电实验报告 实验一 - 副本
其仿真波形如图所示：
整个实验所需的代码如下所示：
function y=cp(x)
y=0.22*(116*x(1)-0.4*x(2))*exp(-12.5*x(1));
function y=num_da(x)
y=x(1)*x(2)/x(3);
function y=num_da_i(x)
y=0;else
y=x(4);
end
function y=w(x)
y=(x(1)-x(2)*x(3))/(x(4)+x(2)*x(2)*x(5));
六、实验体会
其实本来是本着一种了解知识的心态去做第一个实验，但是做完了之后发觉，虽然风力发电似乎与电气工程联系的更紧密一些，但其实对于其中建模与仿真，尤其是这些需要建立模型的方面，其实与电子也密不可分，电子的学生入侵能够好好掌握风力发电的知识，也可以为以后的就业多一些准备。
（3-6）
综合风的Simulink的仿真模型如下图所示：
其仿真波形如图所示：
2．风轮模型的建立
风轮包括风力发电机组中的轮毂和叶片，主要作用是将风能转化为机械能（机械转矩），带动风机主轴转动。当空气流经叶片时，会在叶片上、下侧产生压强差，形成升力，升力以轮毂为中心产生空气机械力矩，推动叶轮旋转。风轮模型是直接决定了风机从风中获得能量的效率。风能利用效率与风速、风向、桨距角、偏航角、风轮转速都有关系，是一个复杂的非线性过程，对于风机的动态特性有重要的影响，也是风力机仿真中的重点领域。针对不同的仿真目的，大致有三种仿真方法：公式法、表格法、叶素动量法。
（3）渐变风
用于描述风速的逐渐的变化，在四个时间区段内有不同风速，渐变风变化过程如图3-3所示。
风力发电机组系统建模与仿真研究
风力发电机组系统建模与仿真研究一、本文概述随着全球能源结构的转型和可再生能源的大力发展，风力发电作为清洁、可再生的能源形式，已在全球范围内得到了广泛的应用。
风力发电机组系统作为风力发电的核心设备，其性能优化与稳定运行对于提高风力发电效率、降低运营成本以及推动风力发电行业的可持续发展具有重要意义。
因此，对风力发电机组系统进行建模与仿真研究，不仅可以深入理解其运行机制和性能特性，还可以为风力发电机组的优化设计、故障诊断以及控制策略制定提供理论支持和决策依据。
本文旨在探讨风力发电机组系统的建模与仿真方法，分析现有建模技术的优缺点，并提出一种更加精确、高效的风力发电机组系统仿真模型。
文章首先介绍了风力发电机组系统的基本组成和工作原理，然后详细阐述了风力发电机组系统建模的基本框架和关键技术，包括风力机模型、传动链模型、发电机模型以及控制系统模型等。
在此基础上，文章重点分析了风力发电机组系统仿真研究的应用场景和实用价值，如性能评估、故障诊断、控制策略优化等。
通过本文的研究，期望能够为风力发电机组系统的建模与仿真提供一套完整的理论体系和实践方法，为风力发电行业的技术进步和可持续发展贡献力量。
也希望本文的研究成果能够为相关领域的研究人员和技术人员提供有益的参考和借鉴。
二、风力发电机组系统基础知识风力发电机组是一种利用风能转换为电能的装置，它主要由风力机（风轮）、发电机（包括装置）、调向器（尾翼）、塔架、限速安全机构和储能装置等构件组成。
风力发电机组的发电原理是利用风力机将风能转化为机械能，再通过发电机将机械能转化为电能。
风力发电机组的核心部分是风力机和发电机，风力机负责捕获风能并转化为旋转动能，发电机则将这种旋转动能转化为电能。
风力发电机组的关键参数包括风轮直径、风轮转速、额定功率、切入风速、切出风速等。
其中，额定功率是指风力发电机组在标准风况下（一般为风速为12m/s）能够输出的最大功率。
切入风速和切出风速则分别定义了风力发电机组开始工作和停止工作的风速范围。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验一 ：风力发电机组的建模与仿真XX ：樊姗 __031240521一、实验目的:1掌握风力发电机组的数学模型2掌握在MATLAB/Simulink 环境下对风力发电机组的建模、仿真与分析；二、实验内容:对风速模型、风力机模型、传动模型和发电机模型建模，并研究各自控制方法及控制策略；如对风力发电基本系统，包括风速、风轮、传动系统、各种发电机的数学模型进行全面分析，探索风力发电系统各个部风最通用的模型、包括了可供电网分析的各系统的简单数学模型，对各个数学模型，应用 MATLAB 软件进行了仿真。
三、实验原理：自然风是风力发电系统能量的来源，其在流动过程中，速度和方向是不断变化的，具有很强的随机性和突变性。
本课题不考虑风向问题，仅从其变化特点出发，着重描述其随机性和间歇性，认为其时空模型由以下四种成分构成:基本风速b V 、阵风风速g V 、渐变风速 r V 和噪声风速n V 。
即模拟风速的模型为：n r g b V V V V V +++= （1-1）（1）基本风速在风力机正常运行过程中一直存在，基本反映了风电场平均风速的变化。
一般认为，基本风速可由风电场测风所得的韦尔分布参数近似确定，且其不随时间变化，因而取为常数（2）阵风用来描述风速突然变化的特点，其在该段时间内具有余弦特性，其具体数学公式为：⎪⎩⎪⎨⎧=00cos v g V gg g g g g T t t T t t t t t +>+<<<1111 （1-2）式中：⎥⎥⎦⎤⎢⎢⎣⎡--=)(2cos 121max cos g g g T t T t G v π （1-3） t 为时间，单位 s ；T 为阵风的周期，单位 s ；cos v ，g V 为阵风风速，单位m /s ；g t 1为阵风开始时间，单位 s ；max G 为阵风的最大值，单位 m/s 。
（3）渐变风用来描述风速缓慢变化的特点，其具体数学公式如下：⎪⎩⎪⎨⎧=00v ramp r V r r r r t t t t t t t 2211><<< （1-4）式中：⎪⎪⎭⎫⎝⎛---=r r rramp tt t t R v 212max 1 （1-5） r t 1为渐变风开始时间，单位 s ；r t 2为渐变风终止时间，单位 s ；r V ，ramp v 为不同时刻渐变风风速，单位 m/s ；max R 为渐变风的最大值，单位 m/s 。
（4）随机噪声风用来描述相对高度上风速变化的特点，此处不再描述。
风力机从自然风中所索取的能量是有限的，其功率损失部分可以解释为留在尾流中的旋转动能。
能量的转化将导致功率的下降，它随所采用的风力机和发电机的型式而异，因此，风力机的实际风能利用系数 p C <0.593。
风力机实际得到的有用功率为：()λβρπ,5.032P w s C v R P = (2-6)而风轮获得的气动扭矩为：()λβρπ,5.023T w r C v R T = (2-7)其中：s P 表示有用功率，单位为 w ；ρ表示空气密度，单位为 Kg/m ；R 表示风轮转动半径，单位为 m ；m V 表示风速，单位为 m/s ；p C 表示风能利用系数；T C 表示气动转矩系数； 并且有：()()λβλλβ,,T p C C = (2-8)R V wωλ=(2-9)λ称为叶尖速比；ω为风轮角速度，单位为 rad/s 。
本实验在分析传动系统机理的基础上，建立系统的刚性轴模型。
刚性轴模型认为传动系统是刚性的，即低速轴，增速齿轮箱传动轴，高速轴都是刚性的。
忽略风轮和发电机部分的传动阻尼，最后可得传动系统的简化运动方程为：()g rgrnT Tdt d J n J-=+ω2 (3-10)其中：r J 为风轮转动惯量，单位2Kgm ；n 为传动比；g J 为发电机转动惯量，单位2Kgm ；g T 为发电机的反转矩，单位Nm 。
并且：ωωn g = （3-11）g ω为发电机转速，单位 rad/s 。
本实验只建立发电机的模型，而忽略变频装置。
发电机的反扭矩方程为：()()⎥⎥⎦⎤⎢⎢⎣⎡++⎪⎪⎭⎫ ⎝⎛---=2'211211'2111'2211x C x r C r r U gm T g g e ωωωωω （4-12）g G g ωω= （4-13）其中：g 为发电机极对数；1m 为相数；1U 为电压；1C 为修正系数;G ω为发电机的当量转速；g ω为发电机转子转速；1ω为发电机的同步转速；1r ，1x 分别为定子绕组的电阻和漏抗；'2r ，'2x 分别为归算后转子绕组的电阻和漏抗，单位为Ω。
四、实验结果与分析：真结果V阵风风速g2渐变风模型及其仿真结果V渐变风速r3总的风速模型总的风速Pr66及仿真结果wrTe组模型及仿真结果波形从上到下分别是:角速度风速、输出功率结果分析（1）由上图可知系统输出的功率波形与输入的风速有关，由于系统中存在噪声所以输出地功率存在很大的噪声，风轮机和发电机的输出功率远远大于额定输出功率。
（2）输出地角速度在一段时间后趋于稳定状态。
角速度没有太大的冲击变化，对硬件机器的损坏很小。
（3）功率系数图可以看出，风能利用系数比较低，基本运行在以下，必会造成风能的极大浪费。
（4）以下，而文章的风轮额定转速为 19.8r/min，即 2.0724rad/s。
在此种情况下，风轮转速远远低于额定转速，从而必定导致发电量不足，发电效率低下。
五、实验心得通过本次的学习对风机发电机有利一定的了解，从学习中得知风力发电是20世纪70年代开始研究风电的自主研发能力严重不足，风电设备设计和制造水平比较落后，总体上还处于跟踪和引进国外先进技术的阶段。
目前，我国的风电机组在控制系统、轴承、风机叶片、齿轮箱等零部件方面存在较大的供需矛盾。
虽然整个风电产业发展较快，但是风电设备厂商在这方面明显生产能力不足，尤其在兆瓦级容量的风电机组中，轴承和电控系统几乎没有生产能力。
在风电机组整体设备中，电控系统又是风机的大脑和核心。
因此，风电机组电控系统国产化对于整个风电产业来说都是十分紧迫和必须的。
通过廖老师讲授，我完成了本次试验，对风力发电机组有了深刻的了解和认识，为以后的发展和工作奠定了坚实的基础，本次试验时通过MATLAB 对风力发机的风力机模型、传动装置、发电机模型及风速进行了仿真，分析每部分之间的关系，为以后深入的学习风力发电系统打下了良好的基础。
实验二：低/高风速时风力发电机组风轮转速的控制器设计XX：樊姗 __031240521一、实验目标:掌握模糊控制系统的原理及实现方法；掌握风力发电机组在高风速和低风速时的控制原理研究方法；掌握控制器对锋利机组的优化方法；二、实验内容:对模糊控制系统的原理进行学习研究，并且遵循模糊控制器设计的规那么和方法，设计适合风力发电机组的模糊控制器。
如在高风速时随着风速以及风轮转速的变化，通过控制变桨距不断的调整桨距角，使风轮的功率因数变化，从而改变输出功率，使输出功率始终维持在一个合理的恒值状态。
2.2对风力发电机组在高风速和低风速时的控制原理研究，并针对系统控制原理的特点，分别设计了模糊控制器，继而进行了高风速和低风速时的仿真研究，并且将数据进行计算，比对证明模糊控制系统是否成功，同时找出系统设计中的优点和不足，进行推广和改造。
三、实验原理：模糊控制系统一般主要由模糊控制器，输入/输出接口电路，广义对象以及检测装置构成。
模糊控制器是模糊控制系统的核心，其主要作用是完成输入精确量的模糊化处理，并运用模糊规那么进行运算，进而进行模糊推理决策运算以及精细化处理等重要过程。
其是一个模糊控制系统优劣性能的指标。
输入输出接口电路是模糊控制器连接前后系统的两个通道口，其作用是用来传递信号，并完成模拟信号和数字信号之间的转换，用以控制执行器的动作，以实现控制被控对象的目的。
广义对象包括执行机构和被控对象两部分。
检测装置在模糊控制系统中占据非常重要的地位，其精度直接影响整个控制系统的性能指标，因此要求其精度高，可靠且稳定性好。
模糊控制系统的工作原理是：由检测装置的数据采集单元获取被控变量，经转换和运算处理后，输出精确值，然后精确值和给定值进行比较获得精确偏差，经模糊控制器进行模糊化处理，模糊规那么及推理运算，最后经过精确化处理输出精确量，经接口转换送给执行机构执行，使之达到控制对象的目的。
四、实验结果与分析：输入波形三角波模糊控制器规那么：风机模型PS6发电机5风速w输入波形矩形波模糊控制器规那么风机模型PS6发电机5角速度通过对上面波形对比可知两个波形都存在噪声的干扰，但是在没有加入控制器的冲击很大，会对后期的产生很大的麻烦，同时也会对风机会有一定的损坏。
波形在控制器的基础上增加了滤波装置，使输出的波形更加的平滑、稳定，更有利于风机的功率输出。
五、实验心得通过本次实验我学会了模糊控制的设计和使用及滤波器在系统中的重要性，模糊控制以模糊数学理论，即模糊集合论，模糊语言变量以及模糊逻辑推理等作为理论基础，以传感器技术，计算机技术和自动控制理论作为技术基础的一种新型自动控制理论和控制方法。
模糊控制器广泛应用于复杂的工业过程控制中，其控制对象一般情况下具有以下几个特点：一是对象模型不确定；二是模型的结构和参数可能在大范围内变化；三是具有非线性特性；四是具有复杂的任务和要求。
而我们本次的实验风机发电机系统的控制恰恰存在以上特点。
模糊控制器的设计主要包括结构选择，模糊化和反模糊化方法，以及模糊控制器参数的设定等几个方面。
所谓的模糊控制器的结构选择，就是确定模糊控制器的输入输出变量。
模糊控制器的结构对整个模糊控制系统的性能影响很大。
在一般的模糊控制系统中，考虑到模糊控制器实现的简便性与快速性，通常采用二维模糊控制器结构形式。
这类模糊控制器以系统偏差及其变化率为输入语言变量，因此具有类似于常规 PD 控制器的特性，无法消除系统的静态偏差，不能获得无差控制，所以在本次设计中，把积分作用引入到模糊控制器中，从而形成 PID 模糊控制系统。
本次的实验不光应用了模糊控制器还在功率输出端添加了滤波器，使得输出的波形更加稳定，平滑。
从而使得对电网及系统的冲击减少达到了优化的效果。
