光纤收发器说明
1光2电的光纤收发器连接方法
1光2电的光纤收发器连接方法一、光纤收发器简介。
1.1 光纤收发器的作用。
光纤收发器啊，那可是网络连接里的一个小能手呢。
它就像一个翻译官，把光信号和电信号互相转换。
在现在这个网络遍布的时代，它的作用可不容小觑啊。
比如说，在一些大型的办公场所或者小区网络布局里，它能让光纤网络和传统的电口设备顺利对接，就像搭起了一座桥梁，让数据能在不同类型的网络之间畅通无阻。
1.2 1光2电的含义。
这里说的1光2电呢，就是这个光纤收发器有一个光口和两个电口。
光口用来连接光纤，就像把光纤这个高速路接到收发器上。
而那两个电口呢，可以连接像电脑、交换机之类的电口设备。
这就好比一个岔路口，一个光口进来的数据，可以通过两个不同的电口分送到不同的目的地。
二、连接前的准备。
2.1 设备检查。
在连接之前啊，咱们得像检查宝贝一样检查一下这些设备。
先看看光纤收发器有没有损坏，外壳有没有裂缝之类的。
再瞅瞅光口和电口，可不能有堵塞或者变形的情况。
这就跟出门前检查自己的东西一样，要是东西坏了，出门可就不方便了。
对于要连接的电口设备，像电脑，也得看看网卡是不是正常工作，可别到时候连接上了发现是设备自己本身有问题，那就白忙活一场了，这就叫“竹篮打水一场空”啊。
2.2 线缆准备。
三、连接步骤。
3.1 光口连接。
咱们来连接光口。
这一步可得小心谨慎，就像走钢丝一样。
把光纤的一端准确无误地插到光纤收发器的光口上，要插到底，确保连接牢固。
这就像给汽车加油的时候，油枪得插好，不然油就加不进去了。
如果插得不好，光信号传输就会出问题，那网络就会变得时断时续，就像一个人说话吞吞吐吐的，让人着急。
3.2 电口连接。
接着就是电口连接啦。
把准备好的网线，一头插到光纤收发器的电口上，另一头插到要连接的电口设备上，比如电脑的网卡接口或者交换机的接口。
这两个电口可以连接不同的设备，就像给两个不同的小伙伴送礼物一样，各自送到各自的手里。
连接的时候要听到“咔哒”一声，这表示插好了，就像锁门的时候听到锁扣上的声音一样，心里才踏实。
光纤收发器说明书NTS
产品名称: N-net 10/100M自适应以太网光纤收发器N-net 10/100M自适应以太网光纤收发器产品说明:N-net 10/100M自适应以太网光纤收发器概述NT-1100/NT-1100S 10/100M自适应以太网光纤收发器，可以将10/100Base-TX的双绞线电信号和100Base-FX的光信号进行相互转换。
它将网络的传输距离极限从铜线的100米扩展到100公里（单模光纤）。
典型应用是以太网距离互连，例如小区机房与城域网的连接。
由于具有自适应的功能，在与交换机连接时，交换机不需要任何设置。
新增防雷功能，保证了设备的安全性。
外置电源、内置电源可选交流220V、直流-48V 可选N-net 10/100M自适应以太网光纤收发器产品特性：自适应NT-1100/NT-1100S具有10/100M速率自适应，全/半双工自适应功能。
在网络升级时极大保护了原有的网络投资。
大容量缓存独有的缓存技术可以保证您的网络在数据传输及多媒体应用时表现得更为出色，缓存为2M。
N-net 10/100M自适应以太网光纤收发器性能：N-net 10/100M自适应以太网光纤收发器骨干特性符合：10Base-T标准符合：100Base-TX/FX标准符合：标准N-net 10/100M自适应以太网光纤收发器端口传输速率光口:100Mbps电口:10/100Mbps交叉线与直通线自动识别NT-1100/NT-1100S与交换机或服务器等设备相连时，既可以使用交叉线也可以用直通线。
TX LINK/ACT灯亮，表示链路连通正确。
N-net 10/100M自适应以太网光纤收发器双工支持NT-1100/NT-1100S支持全/半双工自适应，10/100M自适应。
N-net 10/100M自适应以太网光纤收发器网络线缆10/100Base-TX UTP 5类线100Base-FX：多模光纤50/125，125或100/140μm单模光纤125，125，9/125或10/125μmN-net 10/100M自适应以太网光纤收发器传输距离10/100Base-TX：100米100Base-FX：2公里（多模），25/40/60/100公里（单模）N-net 10/100M自适应以太网光纤收发器光接口特性：波长：1310nm（25公里、40公里、2公里）1550nm（100公里）1310nm（多模2公里）N-net 10/100M自适应以太网光纤收发器LED显示：PWR：电源指示灯FX LINK/ACT：光链路连接/活动状态指示灯TX LINK/ACT：电链路连接/活动状态指示灯FX100：光口速率指示灯TX100：电口速度指示灯FDX：全、半双工指示灯N-net 10/100M自适应以太网光纤收发器端口配置：1个RJ45 10/100Base-TX端口1个SC/ST 多模/单模双工连接头N-net 10/100M自适应以太网光纤收发器电源要求：外置电源：5VDC 1A功耗：＜5W内置电源：220VAC、-48VDC功耗：＜5WN-net 10/100M自适应以太网光纤收发器环境要求：工作温度范围：0℃～60℃储存温度范围：-40℃～85℃相对湿度：5%～90%尺寸：电源外置式：26mm×71mm×94mm电源内置式：40mm×110mm×140mm以太网光纤收发器以太网光纤收发器机架说明书(使用前先阅本说明书)目录第一章10/100M光纤收发器说明书简介感谢您购买N-net快速以太网光纤收发器！该收发器支持FX,支持全双工或半双工工作模式，本手册适用于非网管型和可网管型10/100M自适应多模/单模光纤收发器。
光纤收发器单模双纤的使用方法
光纤收发器单模双纤的使用方法哎呀，光纤收发器这东西，说起来还真是挺有意思的。
记得我第一次接触这玩意儿，是在我们公司网络升级的时候。
那时候，我还在想，这玩意儿看起来跟个路由器似的，有啥特别的？结果，一用起来，嘿，还真不是盖的！首先，咱们得说说这光纤收发器是干嘛的。
简单来说，它就是个信号转换器，把电信号转换成光信号，或者反过来。
为啥要用它呢？因为光纤传输速度快，距离远，而且抗干扰能力强。
就像你用微信语音聊天，信号不好的时候，声音断断续续的，让人着急。
但光纤就不一样，稳如老狗。
好了，言归正传，咱们说说单模双纤的光纤收发器怎么用。
首先，你得有两根光纤，一根用来发送信号，另一根用来接收信号。
这两根光纤，就像是电话的两个听筒，一个说，一个听。
开始之前，你得先检查一下光纤收发器的接口。
一般来说，都有一个电口（RJ45），用来接网线，还有两个光纤口，一个标着TX，一个标着RX。
TX就是发射，RX就是接收。
别搞混了，搞混了信号就传不过去了。
接下来，把网线一头插到你的电脑上，另一头插到光纤收发器的电口上。
然后，把光纤的一端插到光纤收发器的TX口，另一端插到另一端的光纤收发器的RX口。
记得，光纤插口很脆弱，别用蛮力，轻轻一插，听到“咔”的一声，就说明插好了。
插好之后，打开设备，一般光纤收发器上都有一个开关，或者是一个按钮。
按下开关，你会看到一些指示灯亮起来。
这些灯，就像是信号的红绿灯，告诉你设备是不是正常工作。
比如，电口的灯亮了，说明电信号已经接通了；光纤口的灯亮了，说明光信号也接通了。
这时候，你打开电脑，检查一下网络连接，如果一切正常，那么恭喜你，光纤收发器已经成功连接了。
你就可以享受高速稳定的网络了。
最后，别忘了，光纤收发器虽然好用，但也得定期检查和维护。
比如，光纤接口有没有灰尘，光纤线有没有损伤，这些都会影响传输质量。
好了，关于光纤收发器单模双纤的使用方法，我就说这么多。
希望对你有帮助，如果你在操作过程中遇到什么问题，记得多查查资料，或者问问懂行的朋友。
2电口光纤收发器使用说明书
2电口光纤收发器使用说明书一、产品概述光纤收发器是一种将以太网电信号转换成光信号或光信号转换成以太网电信号的光电转换设备，通过将电信号转换为光信号在多模或单模光纤上传输，突破了电缆传输距离短的限制，使得以太网在保证高带宽传输的前提下，利用光线收发器构造网络能够节省网络投资。
使用光纤收发器是目前在网络设备价格昂贵的情况下，一种符合网络现状的良好的远距离传输解决方案。
二、产品特性1、内置高效交换内核，抑制广播风暴，实现流量控制，CRC差错校验；2、支持100Base-FX光纤传输标准，可与其他产品互连；3、支持SPANNING TREE构造容错网络；4、 10/100/1000Mbps、全双工/半双工自动协商，可平滑升级；5、最远传输距离可达到120公里；6、高速缓存容量：1M Bits；7、内置MAC地址缓存空间：1K；三、产品协议·IEEE802.3以太网标准·IEEE802.3u快速以太网标准·IEEE802.3d Spanning Tree标准·IEEE802.3ab 千兆以太网·IEEE802.3x全双工流量控制四、产品分类1、本类产品按外形结构可分为：桌面型内、外置电源独立式光纤收发器、插卡式光纤收发器、机架式光纤收发器；2、本类产品按使用光纤数量可分为：单纤收发器和双纤收发器；3、产品按使用光纤类型可分为：多模和单模收发器；4、本类别产品传输速率为：10/100/1000M自适应。
光纤收发器的前面板结构图（仅供参考，产品真实外观以实物为准）如下：指示灯POWR:电源指示灯，接通电源灯亮，否则灯灭。
指示灯FXL/A:光纤指示灯，接光纤灯亮，否则灯灭。
指示灯L/A、指示灯SPD:不插网线不亮，插网线灯亮，数据传输时灯闪。
光纤收发器的后面板结构图（仅供参考，产品真实外观以实物为准）如下：五、接口:RX:光信号接收口，接光纤。
TX:光信号发送口，接光纤。
100m光纤收发器使用说明
100m光纤收发器使用说明100m光纤收发器使用说明1. 引言本文旨在提供100m光纤收发器的使用说明，帮助用户正确配置和操作光纤收发器。
2. 产品特点•支持100兆速率•使用单模光纤传输•具备高性能和稳定的传输功能•支持多种接口类型3. 安装步骤1.确保光纤收发器与设备断电，避免电击危险。
2.将光纤收发器的光纤插头插入光纤接口，确保插头与接口稳固连接。
3.将另一端的光纤插头插入目标设备的光纤接口，同样需要插头与接口完全连接。
4.确保光纤收发器与设备的电源线连接稳固，然后将电源线插头插入电源插座。
5.开启电源，等待光纤收发器启动。
4. 注意事项•在安装和使用光纤收发器时，请务必阅读并遵循本使用说明。
•避免在高温、潮湿或多尘环境中使用光纤收发器。
•如需进行维护或更换零部件，请将光纤收发器断电。
•若光纤收发器出现故障或异常状况，应立即停止使用并联系售后服务。
5. 联系方式如有任何问题或需要进一步咨询，请联系我们的售后服务团队：- 电话：XXXXXXXXXX - 邮箱：6. 结论本使用说明提供了100m光纤收发器的安装、注意事项以及联系方式等重要信息。
请用户仔细阅读并按照说明操作，确保正确、稳定地使用光纤收发器。
7. 光纤收发器配置在使用100m光纤收发器之前，需要根据实际需求进行一些基本的配置。
通过连接到光纤收发器的设备，进入网络设置界面，根据需要进行以下配置： - IP地址设置：根据网络环境，设置光纤收发器的IP地址，确保与其他设备在同一网段。
- 子网掩码：设置合适的子网掩码，以确保设备之间能正常通信。
- 网关设置：输入正确的网关地址。
- DNS设置：根据实际需求，设置DNS服务器的地址。
其他设置根据实际需求，还可以进行一些其他设置，比如： - VLAN设置：如果需要进行VLAN划分，可以在光纤收发器中进行相应设置。
- QoS设置：根据实际需求，进行流量优先级的配置，以确保重要数据的传输质量。

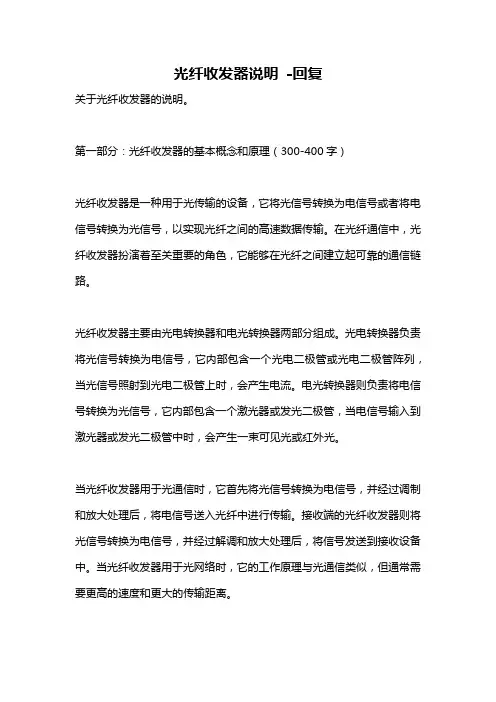

光纤收发器说明 -回复
光纤收发器说明-回复关于光纤收发器的说明。
第一部分：光纤收发器的基本概念和原理（300-400字）光纤收发器是一种用于光传输的设备，它将光信号转换为电信号或者将电信号转换为光信号，以实现光纤之间的高速数据传输。
在光纤通信中，光纤收发器扮演着至关重要的角色，它能够在光纤之间建立起可靠的通信链路。
光纤收发器主要由光电转换器和电光转换器两部分组成。
光电转换器负责将光信号转换为电信号，它内部包含一个光电二极管或光电二极管阵列，当光信号照射到光电二极管上时，会产生电流。
电光转换器则负责将电信号转换为光信号，它内部包含一个激光器或发光二极管，当电信号输入到激光器或发光二极管中时，会产生一束可见光或红外光。
当光纤收发器用于光通信时，它首先将光信号转换为电信号，并经过调制和放大处理后，将电信号送入光纤中进行传输。
接收端的光纤收发器则将光信号转换为电信号，并经过解调和放大处理后，将信号发送到接收设备中。
当光纤收发器用于光网络时，它的工作原理与光通信类似，但通常需要更高的速度和更大的传输距离。
第二部分：光纤收发器的类型和应用领域（500-600字）根据应用场景和性能要求的不同，光纤收发器可以分为多种类型。
最常见的类型包括单模光纤收发器和多模光纤收发器。
单模光纤收发器适用于长距离高速传输，其工作波长通常为1310nm或1550nm，而多模光纤收发器适用于短距离传输，其工作波长通常为850nm或1300nm。
根据接口类型的不同，光纤收发器可以分为SC、FC、ST、LC等不同接口。
此外，还有一些特殊的光纤收发器，如BIDI收发器（单向收发器）、CWDM 收发器（波分复用收发器）等。
这些特殊的收发器在特定的应用场景中具有一定的优势。
光纤收发器的应用领域非常广泛。
在传统的有线通信系统中，光纤收发器被广泛应用于光纤通信、数据中心互联、光纤广播电视等领域，以提供高速、高质量的数据传输服务。
光纤收发器还被广泛应用于光网络、光传感、医疗设备、工业控制等领域，以满足不同领域的需求。
光纤收发器 参数
光纤收发器参数光纤收发器是一种光电转换装置，其主要功能是将光信号转化为电信号或将电信号转化为光信号，以实现长距离、高速、大容量的信息传输。
在光通信、光纤传感、医疗影像等领域得到广泛应用。
光纤收发器的参数是指影响其性能和应用效果的各项关键指标，下文将对其参数进行详细介绍。
1. 传输速率传输速率是指光纤收发器的最大数据传输速率，一般用单位时间内传输的数据量来表示，常见的单位有Mbps、Gbps、Tbps等。
传输速率取决于光纤收发器的光路质量、光源功率、检测器灵敏度、调制方式等因素。
随着科技的不断进步，现代光纤收发器的传输速率已经可以达到Tbps 级别。
2. 光源功率光源功率是指发射端模块中的光发射功率。
光发射功率越高，光信号传输距离越远，信号质量越好，但同时发热量也会增加，影响光纤收发器的稳定性和寿命。
光纤收发器一般采用半导体激光器或LED等光源，其功率一般在几mW到几十mW之间。
3. 接收灵敏度接收灵敏度是指接收端模块对光信号的灵敏程度，即检测器的最低检测功率。
接收灵敏度越高，光信号传输距离越远，信号质量越好。
目前光纤收发器的最高接收灵敏度已经达到了-30dBm以下。
4. 动态范围动态范围是指接收端模块中检测器能够检测到的最大和最小光功率之间的差值。
一个光纤收发器的动态范围越大，其可靠性和抗干扰能力也就越好。
光纤收发器的动态范围一般在20到30dB之间。
5. 波长范围波长范围是指光纤收发器可以接收的光信号波长范围。
对于标准光通信系统而言，其波长范围一般在850nm、1310nm、1550nm+10nm以内。
一些高精度应用，例如光栅测量、计量等，需要更宽波长范围，需要使用多波长光纤收发器。
6. 工作温度和温度范围光纤收发器的工作温度和温度范围是指该装置可以工作的最高和最低温度范围。
其主要影响因素包括模块封装结构、元器件材料、焊接工艺等。
一般而言，标准光纤收发器的工作温度范围为0-70度。
7. 光接口光纤收发器的光接口是指用于连接光纤的接口类型，常用的光接口包括SC、LC、FC、ST等。
光纤收发器简要使用说明
七、技术参数
项目 线缆类型 传输类型 传输方式
MTBF 误码率 数据缓存器 功率稳定率 光功率接收动态范 围（DBm） 工作温度 储存温度 最大电流 功耗 兼容性 EMC 体积
表 7.1 相关指标与参数
10/100M 多模收发器 多模光纤/双绞线 （快速）以太网 10/100M 全/半双工 >3 年 <1E-8 1MBits 0．2mw/℃
接好电缆
使用正确类型的电缆
排除终端设备故障 检查远端光设备发射光功率及干线 光缆是否正常，排除故障原因
1.接好各个光纤接头 2.本设备和交换机都配置完成后即 可传输以太网数据如果长时间未能 接通，则将系统断电刷新，稍过片 刻后再加电重试
光纤收发器简Βιβλιοθήκη 使用说明使用光纤收发器之前请仔细阅读本手册，如有疑问请致电当地经销商或本公司。
一、概述
光纤收发器是一种将以太网电信号转换成光信号或光信号转换成以太网电信号的光电转换设备，通过 将电信号转换为光信号在多模或单模光纤上传输，突破了电缆传输距离短的限/制，使得以太网在保证高带 宽传输的前提下，利用光纤介质实现几公里甚至上百公里的远距离传输。使用光纤收发器构造网络能够节 省网络投资。使用光纤收发器是现在在网络设备价格昂贵的情况下，一种符合网络现状的良好的远距离传 输解决方案。
闪烁 灭 亮 灭 亮 灭 亮
闪烁 灭
工作情况 有电 无电
有光输入 无光输入 光纤链路连通 有数据流 光纤链路未连通 全双工 半双工，有数据碰撞时闪烁 100M 信号 10M 信号
接通 有数据流 未接通
六、安装与连接 1．光纤收发器一般成对使用。典型的连接如下图所示：
图 1-3 光纤收发器连接示意图 2．双绞线的连接方式：
