LED020侧发光蓝光规格书产品型号：YT-020B 蓝光适用于: 顺向电流 IF=20mA目录1.特性2.应用范围3.产品外观尺寸4.最大绝对标称值5.光电特性参数6.典型光电参数曲线7.编带规格8.包装方式9.BIN级范围10.可靠度实验项目及条件11.使用注意事项1、特性:1.1 封装尺寸：3.8x1.0x0.6mm1.2发光颜色：蓝色1.3胶体颜色：无色透明1.4焊接方式：回流焊1.5符合RoHS 标准2、应用范围:2.1手机按键2.2一般应用3、成品外观尺寸:备注：1．所有尺寸均以mm 为单位4、最大绝对标称值(环境温度=25℃)：5.光电特性参数(环境温度=25℃):备注：1.亮度偏差:±5％ 2.电压偏差：±0.033.主波长偏差：±16.典型光电参数曲线40IF(mA)IF(mA)80 604020Vf(V)0.020.0 40.0 60.0 80.0 Ta(°C)100.0 FIG.1 FORWARD CURRENT VS. FORWARD VOLTAGE.FIG.2 MAXIMUM FORWARD DC CURRENT VSAMBIENT TEMPERATURE(Tjmax=105 °C)Half PowerWL=150nmI (RELATIVE LUMINOUS INTENSITY)5.04.03.02.01.00.0 0.020.040.060.080.0If(mA) 100.0400600 FIG.3 RELATIVE LUMINOUS INTENSITY VS. FORWARD CURRENTFIG.4 RELATIVE LUMINOUS INTENSITY VS. WAVELENGTH.50% Power Angle:120°0°le(%)100%80%60%40%20%-90°-60°-30° 0 30° 60°0%90°FIG.5 FAR FIELD PATTERN7. 编带规格:（单位:mm ）包装数量 1000-4000pcs/卷8.包装方式:（单位:mm）9.BIN 级范围正向电压VF（公差：±0.05V）：20MA测试亮度IV（公差：±5%）：10.可靠度实验项目及条件:可靠度实验不合格判定标准：IV：衰减超过 30％VF：变化超过 20％备注：1、同一项实验结果的测试需在 2 个小时之内完成；2、测试必须在每项实验完成后、材料恢复正常环境条件下才能进行.11.使用注意事项11.1焊接SMD LED 灌封胶较软，外力易损坏发光面及塑料壳，焊接时要轻拿轻放。

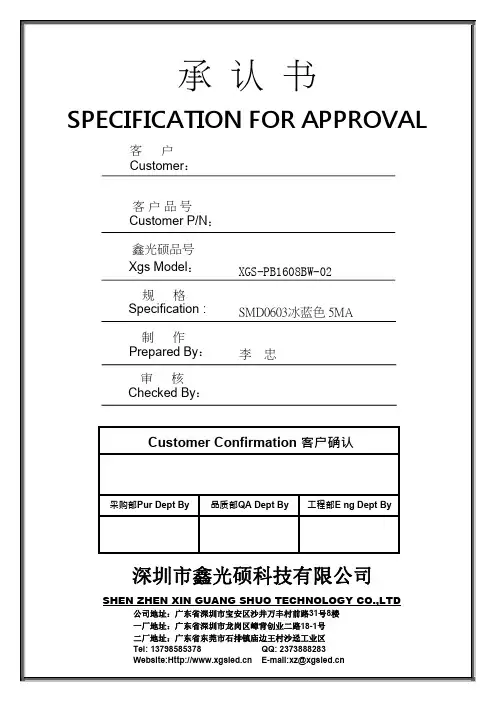

贴片灯珠0603冰蓝光LED规格书
3℃/sec.
210℃ Pre-heating 120~160℃
3℃/sec.
260℃ Max. 10sec.Max.
60~120sec.
-4℃/sec.
120se.c.Max.
Time
• Reflow soldering should not be done more than two times. • Do not stress its resin while soldering. • After soldering,do not warp the circuit board.
◆ Electrical Optical Characteristics（Ta=25℃）
Parameter Luminous Intensity Forward Voltage Reverse Current Dominant Wavelength Spectral Line Half Width Viewing Angle
Unit:mm Electrodes: Ag Plating
Tolerance±0.1
Page 1of 8
◆ Absolute Maximum Rating （Ta=25℃）
Parameter
Symbol
Max.
Unit
Power Dissipation
Pd
100
Mw
Pulse Forward Current
20
0/1
(2)Criteria of judging the damage
Item Forward voltage Reverse current
Luminous intensity
Symbol VF IR
冰蓝色LED规格书
Lead Soldering Temperature(1.6mm Form Body) 焊锡温度 （从根部 1.6 毫米处）
Rating（数值） 70 100
Unit(单位） mW mA
20
mA
5
V
-20℃ ~ +80℃
-30℃ ~ +100℃
温度快速变化继之以 循环温热
Thermal Shock Followed by high Temperature and High Humidity Cyclic
-40℃→10 min.
5 次循环 ↓↑ 转移 (2～3) min
5 Cycles
Shift
100℃→10 min
↓
25℃～55℃
(90%～95%) RH
承 认书 Specification For Approval
Customer: (客户) Description:(产品描述) Part number:(产品型号) Date: (日期)
联科
SMD LED GY-3020TBC-BL-5 3020 冰蓝光
2013/10/23
Approved By: (客户承认)
*Low power consumption . (低耗电量)
*High efficiency. (高功率)
*Versatile mounting on p.c board or panel. (通用的装备在 PCB 板上或面板上)
*I.C compatible/ low current requirement. (与 IC 配套使用/低电流需求)
Unless Otherwise Noted)（25℃条件下的电性曲线图）
P2.0小间距LED显示屏产品规格书0
湖北楚华视讯有限公司P2.0小间距产品规格书产品描述：P2.0 384mm×288mm压铸铝箱体产品型号：Chu Hua P2.0湖北楚华视讯有限公司产品型号Chu Hua P2.0（一）LED参数发光颜色发光强度主波长红色（测试条件：20mA，2.0V）120mcd 620nm 绿色（测试条件：20mA，3.0V）350mcd 520nm 蓝色（测试条件：20mA，3.0V）55mcd 470nm （二）像素点参数LED型号表贴灯1010点间距2mm像素点组成表贴三合一1R1G1B（三）模组参数模组分辨率(宽×高) 96×48模组尺寸(宽×高) 192mm×96mm湖北楚华视讯有限公司（四）箱体参数箱体分辨率（宽×高）192×144模组分布（宽×高）2×3箱体尺寸（宽×高×厚）384mm×288mm×93mm箱体重量 3.9Kg/箱体；35.3Kg/m2箱体材质压铸铝安装方式固定安装（五）屏体参数点密度250,000点/m2亮度（色温6500K）600cd/m2～1300cd/m2可调亮度非均匀性≤0.5%水平视角/垂直视角160°/160°有效视距2m～50m平整度≤0.5基色主波长误差≤5nm发光点中心距偏差＜3%湖北楚华视讯有限公司屏体色温3200K～9300K可调防护等级（前/后）IP20/IP41应用场所户内（六）系统控制参数灰度等级红、绿、蓝各16bit驱动方式恒流扫描方式1/16刷新率≥2000Hz换帧速度50/60帧/秒最高对比度3000:1亮度调节手动/自动/程控校正支持亮度与色度逐点校正控制方式同步控制/异步控制控制距离小于100m 超五类双绞网线100m～500m 多模光纤500m～10Km 单模光纤输入信号模式AV/S-Video/VGA/DVI/HDMI/SDI/DP 软件接口Windows XP/Vista/7/8 （七）屏体运行参数湖北楚华视讯有限公司峰值功率≤600W/m2平均功率150W/m2～300W/m2工作电压220×（1±10%）V、（50±1）Hz 信噪比≥47盲点率≤3×10-4，出厂时为0整屏像素失控率≤1×10-4，出厂时为0失控率区域像素失控率≤3×10-4，出厂时为0屏体金属材料≤45K温升屏体绝缘材料≤70K平均无故障工作时间≥10000小时LED典型寿命5万小时运行环境温度-10℃～40℃运行环境湿度10％～90％RH，无凝结。

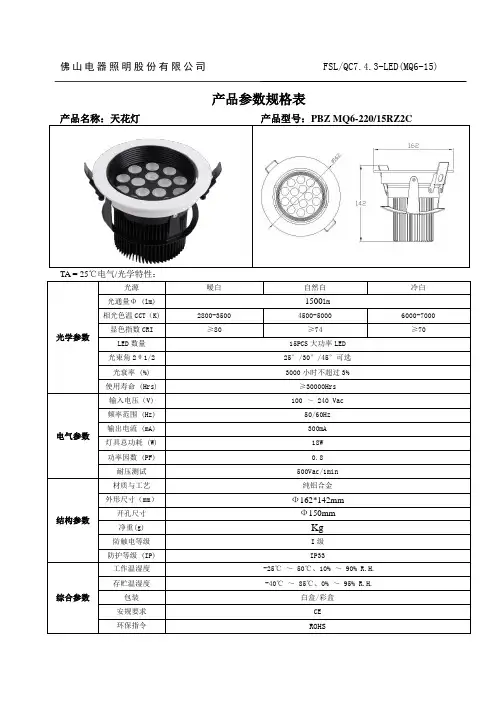

佛山照明 LED产品规格书 MQ6 22015RZ2C
佛山电器照明股份有限公司FSL/QC7.4.3-LED(MQ6-15)
产品参数规格表
产品名称：天花灯产品型号：PBZ MQ6-220/15RZ2C
TA = 25℃电气/光学特性：
光学参数
光源暧白自然白冷白
光通量Φ (lm) 1500lm
相光色温CCT（K) 2800-3500 4500-5000 6000-7000 显色指数CRI ≥80 ≥74 ≥70 LED数量15PCS大功率LED
光束角2θ1/2 25°/30°/45°可选
光衰率 (%) 3000小时不超过3%
使用寿命 (Hrs) ≥30000Hrs
电气参数
输入电压（V) 100 ～ 240 Vac 频率范围 (Hz) 50/60Hz
输出电流 (mA) 300mA
灯具总功耗 (W) 18W
功率因数 (PF) 0.8 耐压测试500Vac/1min
结构参数
材质与工艺纯铝合金
外形尺寸（mm）Ф162*142mm 开孔尺寸Ф150mm 净重(g) Kg
防触电等级I级
防护等级 (IP) IP33
综合参数工作温湿度 -25℃～ 50℃、10% ～ 90% R.H. 存贮温湿度 -40℃～ 85℃、0% ～ 95% R.H.
包装白盒/彩盒
安规要求CE
环保指令ROHS
配光曲线
有效平均照度图
包装：
【本资料参数以实物为准，如有更改，恕不另行通知】。
蓝光LED
将AlN缓冲层改为 GaN使p—GaN中的 空穴浓度提高到 8×10^18／cm3 采用热退火处理技术， 在700℃以上含氢的 氮气氛中退火，获得 了更为均匀的p型低 阻薄膜。
利用低能电子束辐射 (LEEBI)，处理Mg掺 杂的高阻GaN薄膜， 得到掺杂浓度为 2×10^16／cm3的p— GaN。
那么蓝色LED究竟牛在哪呢?
早期 LED工业运用GaAs1-xPx材枓结构，理论上可以生 产从红外光一直到绿光范围内任何波长的LED，下标X代 表磷元素取代砷元素的百分比。 在蓝光LED发明之前，红光LED和 绿光LED已经存在了很长一段时间 ，并被应用于机器仪器的显示光 源，但由于光的三原色包含红、 绿、蓝，只有利用蓝色光源，才 能让白光显像成为可能，蓝色光 源的缺失，令照明的白色光源始 终无法创建。
难点：GaN薄膜的生长、浅能级高浓度p掺杂
Amano等最早采用射频感应加热大气压MOVPE (AP-MoVPE)方法，生长出了量的单晶GaN薄膜 材料。
为了解决由于GaN生长温度高易分解而产生空位 的难题Nakamara等于1990年开发了双气流大气 压MOVPE(TF-MOVPE)生长技术。
Amano
Thank you !
因此LED照明的出现被称为继爱迪生发明白炽灯之后的又一 次光源技术的革命。
LED背光源及显示屏
与传统的CCFL背光源相比：
LED寿命长达10万小时，而CCFL灯管只有5000小时； LED不含有害物“汞”，且背光源功耗低，节能环保； LED背光模组有利于电视做的更轻薄；
所以随着高亮度白光LED技术的成熟和成本下降，在液晶显示 得到快速渗透，目前笔记本电脑几乎都已经使用LED背光源， 桌面显示器和液晶电视的渗透率也在迅速提升。
led020侧发光中英文规格书
东莞市荧月电子科技有限公司020贴片超亮白色发光二极管020 SMD Hyper White Top LED产品型号 Model NO.YT020CW0S1版次 REV NO.:V01版文件编号Document NO.:YT-C030001日期 DATE :2015.3.1020 SMD Hyper White Top LED 020贴片超亮白色发光二极管Features 特征•Package Size ：3.8 (L) ×0.95(W) × 0.6 (T) mm 封装尺寸：3.8(长) ×0.95 (宽) ×0.6 (厚) mm •Silicone Packed 采用硅胶封装•Super long lifetime 超长寿命 •Anti UV防紫外线•White colors are available in(2200K -12000K) 可供白光(2200K-12000K) •High CRI products 高显色性产品•Wide viewing angle (2θ1/2=120°) 宽角度 (2θ1/2=120°)Applications •产品应用•Indoor lighting : Fluorescent lamp, tube •室内照明：日光灯管、灯条•Commercial illumination and displays : •商业照明显示：广告字、广告灯箱 Advertising words, light box•LCD Backlighting •LCD 背光源•Decorative lighting : light strip •装饰照明：柔性灯条 •Automotive interior auxiliary lighting•Other illumination and displays •其它照明和显示类O OTop View 顶视OOOPart No. Description 产品型号说明Packaging Description 包装编号说明:电压代码：Bin Range of Forward Voltage 亮度代码：Bin Range of Luminous Intensity 显指代码：Bin Range of RA BIN 位代码：Bin Range of bin 色温代码：Bin Range of Color CCT 型号代码：Type of LED公司代码：Yingyue -electronic CO.,LTDColor Bin Limit 色度代码;(at I F = 30 mA, T a = 25 OC )Color Bin色坐标-电特性曲线图PACKAGE OUTLINE外形尺寸(Units: mm)(mm)一、PRECAUTONS IN USE LED/使用LED注意事项；LED Soldering condition/ LED焊接条件；1：烙铁焊接：烙铁最高30W尖端温度不超过300℃；焊接时不超过3秒；焊接位至少离胶体2毫米。
洋光盛光盛-侧发光020RGB六脚贴片LED规格书
目录List1.特性Features2.成品外观尺寸Packing Dimensions3.应用范围Applications4.最大绝对标称值Absolute Maximum Ratings5.光电特性参数Electrical and Optical Characteristics6.光电特性曲线Optoelectronics Characteristics Typical Curves7.编带规格Tapping Specifications8.包装方式Way of Packing9.包装规格及标签说明Packing Specifications and Label10.信赖度测试及条件Reliability Test11.使用注意事项Points for Attention●特性 Features:1. Emitted Color : Double or Three color.发光颜色：红绿蓝2. Lens Appearance: Colorless transparent.胶体颜色：透明色3. Suitable for all SMT assembly methods.适合所有SMT组装方法4. Compatible with infrared and vapor phase reflow solder process.适合回流焊及红外焊5. Compatible with automatic chip mounter.适合自动贴片设备6. Meet ROHS standard.符合ROHS标准●成品外观尺寸 Packing Dimensions:备注NOTES:1.All dimensions are in millimeters.单位：毫米2.T olerance is ±0.10mm (0.004”) un less otherwise specified.无明确标注下，公差均为±0.10mm●光电特性曲线 Typical Electro-Optical Characteristics Curves信赖度实验不合格判定标准 Reliability test is not qualified standard ： ·IV ：衰减超过30%IV: attenuation above 30%·VF ：变化超过20%VF: changes above 20%●使用注意事项 Points for Attention1.焊接 SolderingSMD LED 封装胶较软，外力易损坏放光面及塑料壳，焊接时要轻拿轻放。
