杂物电梯安装过程记录 (1)
杂物电梯安装工艺
杂物电梯安装工艺XXX安装工艺目录一、杂物电梯安装安全守则二、杂物电梯安装工艺控制流程三、杂物电梯安装工艺细则一、杂物电梯安装安全守则1.必须牢记“安全第一”的生产观念，从思想上保持高度警惕。
2.进入施工现场，必须头戴安全帽，工作时穿上规定的工作服和安全鞋，不可戴手镯等装饰品。
严禁在工作时玩耍、打斗、饮酒。
3.工作区域及周围地区必须保持清洁，任何时间均应防止绊倒，或其它损伤。
保持安全检查的环境。
4.工作现场要有足够的照明，随身照明严禁使用明火或220V 电源照明，必须用 36V 以下的电源作照明。
5.当使用易燃，易爆及有害液体时，必须要有足够的空气流通，并有保护装置的消防器材。
在现场严禁吸烟和引入火种。
如在密封场所也无通风设施，则必须戴上认可的口罩，防止溶液接触到皮肤。
切勿将氧气、氯气等混合以免发生爆炸。
6.在使用电动工具时，必须保证有可靠接地，并配有漏电保护器，电动工具不得在潮湿或水中使用，切不可将电动工具当作其它用途使用。
7.气割设备应放置在妥善地方，并有“禁止吸烟”标示，消防措施和灭火工具。
氧气瓶和乙炔瓶存放距离不得小于 7 米，且远离火源至少 10 米。
8.当进行电焊或气割工作时，应提前与业主防火部门取得联系。
申请动火证，操作工必须持有操作证方可动火，动火前必须有监护人并配备灭火器。
9.每天工作结束时，检查是否有工具，无用的物品还没有拾起，看看安排的工作是否完成。
检查开关是否开着。
同时应确保防火设备处于良好的状态。
10.每个工地必须备有急救箱。
二、杂物电梯安装工艺控制流程三、杂物电梯安装工艺细则1.工作计划1.1 安装部接到任务后须制定相应的工程施工方案、工作计划。
1.2 每一道工序完成后须做必要的尺寸和数据记录，以便核实，检查（隐蔽工程必须做记录）。
每完成一道工序，必须通知安装监督员进行检验。
如果不合格，不能进行下一道工序，必须及时返工，以确保安装质量。
在电梯安装前，必须进行准备工作。

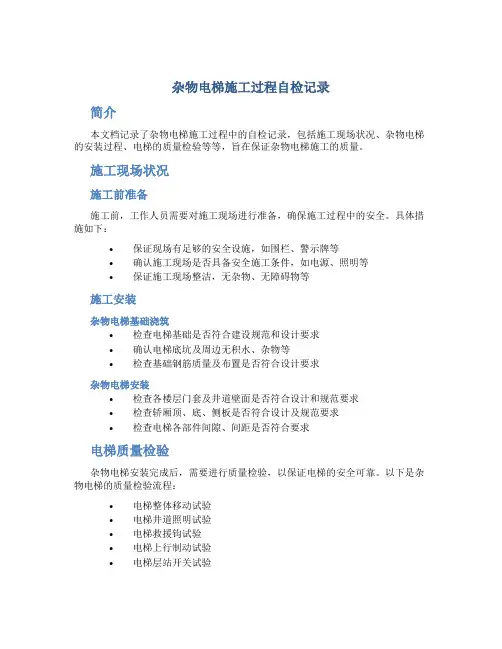

杂物电梯施工过程自检记录
杂物电梯施工过程自检记录
简介
本文档记录了杂物电梯施工过程中的自检记录，包括施工现场状况、杂物电梯的安装过程、电梯的质量检验等等，旨在保证杂物电梯施工的质量。
施工现场状况
施工前准备
施工前，工作人员需要对施工现场进行准备，确保施工过程中的安全。
具体措施如下：
•保证现场有足够的安全设施，如围栏、警示牌等
•确认施工现场是否具备安全施工条件，如电源、照明等
•保证施工现场整洁，无杂物、无障碍物等
施工安装
杂物电梯基础浇筑
•检查电梯基础是否符合建设规范和设计要求
•确认电梯底坑及周边无积水、杂物等
•检查基础钢筋质量及布置是否符合设计要求
杂物电梯安装
•检查各楼层门套及井道壁面是否符合设计和规范要求
•检查轿厢顶、底、侧板是否符合设计及规范要求
•检查电梯各部件间隙、间距是否符合要求
电梯质量检验
杂物电梯安装完成后，需要进行质量检验，以保证电梯的安全可靠。
以下是杂物电梯的质量检验流程：
•电梯整体移动试验
•电梯井道照明试验
•电梯救援钩试验
•电梯上行制动试验
•电梯层站开关试验
质量检验记录
•2021年8月26日16时，杂物电梯安装完成，自检工作进行完毕。
•2021年8月27日9时，由相关部门对杂物电梯进行了质量检验，符合安全要求，经检验合格。
•2021年8月28日9时，杂物电梯正式交付使用。
本文档对杂物电梯的施工过程进行了记录，通过对施工现场状况、电梯安装、质量检验等方面的控制和检查，保证了杂物电梯的质量和安全。
杂物电梯安装过程记录
杂物电梯安装过程记录记录杂物电梯安装过程的质量自检记录如下：1.开箱检查记录2.井道测量及放线记录3.安装质量自行检查记录4.电梯安全保护装置自检记录单位：XXX用途：XXX食堂工程编号：2013-6-1生产指令号：5.6米4/4/4落地式杂物电梯额定载重：300KG控制方式：微电脑提升高度：12米曳引比：1:1XXX高：1000mm层站数：梯种4门型式：单开门开门宽度：1000mm额定速度：1.0m/s轿厢尺寸(mm)：1000*1000*1200安装质量自检记录：序号技术内容技术条件自检结论1 承重梁埋入承重墙内超过中心线≥20 合格2 承重梁埋入承重墙内深度≥75 合格3 承重梁两端必须用混凝土可靠固定。
设备备用无此项4 抱闸间隙。
200 ≤0.7 合格5 抱闸抱合时，紧密均匀，松开是动一致。
无此项无此项6 导向轮与曳引轮二端面的平行度公差。
200 ≤±1 合格7 导向轮的垂直度公差。
0.5 ≤0.5 合格8 曳引轮的位置偏差。
前后≤±2，左右≤±1 合格9 曳引轮的垂直度公差。
0.3 ≤0.3 合格10 曳引机减速箱内的润滑油质。
SYB1103----62S 齿轮油30＃符合合格11 曳引机减速箱内油位。
GB443----64 油标中线合格12 曳引机、限速器上各轴承油杯及油量。
机械油30＃油标中线符合合格13 电动机轴承位内的润滑油质。
无此项无此项14 电动机轴承位内的油位。
无此项无此项15 限速器绳轮的垂直度公差。
≤0.5 合格16 限速器绳索至导轨的距离（两个方向）的偏差。
≤±5 合格17 限速器绳索在电梯运行时不应触及夹绳钳。
是合格18 限速器张紧装置底面距底坑地平面的距离。
见备注栏符合合格19 抱闸松闸器应挂在机房墙上。
无此项无此项20 曳引机飞轮上应标出电梯上下行。
无此项无此项备注：限速器张紧装置底面距底坑地平面的距离应符合设计要求，具体数值见设计图纸。
辽宁亿成杂物电梯安装过程记录
辽宁亿成杂物电梯安装过程记录1. 引言本文记录了辽宁亿成杂物电梯的安装过程。
辽宁亿成杂物电梯是一家专业生产电梯的公司，其产品广泛应用于商业建筑、住宅楼等各类场所。
本文将详细介绍辽宁亿成杂物电梯的安装步骤、安装过程中的注意事项以及安装完成后的验收工作。
2. 安装步骤2.1 准备工作在开始安装电梯之前，需要进行一系列准备工作，包括但不限于：•确定电梯安装位置：根据建筑设计和使用需求，确定电梯的安装位置，包括电梯井道的位置和尺寸等。
•准备施工材料和设备：根据电梯的规格和要求，准备所需的施工材料和设备，如电梯轨道、电梯门、控制系统等。
•安全措施：确保施工现场的安全，包括设置警示标志、搭建安全防护设施等。
2.2 井道施工在安装电梯之前，需要先进行井道的施工。
井道施工包括以下步骤：•打地基：根据电梯井道的尺寸和深度要求，在地面上进行打地基的工作。
•砌墙：在地基上进行砌墙，形成电梯井道的结构。
•安装井道门：井道砌墙完成后，安装井道门，确保电梯井道的封闭性。
2.3 电梯安装完成井道施工后，可以开始进行电梯的安装。
电梯安装包括以下步骤：•安装轨道：根据电梯井道的尺寸和设计要求，安装电梯轨道，确保轨道的平整和稳固。
•安装电梯底坑：根据电梯的规格和要求，进行电梯底坑的施工和安装，确保底坑的深度和平整度。
•安装电梯轿厢和门：将电梯轿厢和门安装到轨道上，确保轿厢和门的平稳运行和安全性。
•安装电梯机房设备：根据电梯的控制系统和动力系统要求，安装相应的设备，如电梯机、控制柜等。
•连接电源和控制系统：将电梯的电源和控制系统与建筑的电力系统进行连接，确保电梯的正常运行。
2.4 完工验收在电梯安装完成后，需要进行完工验收。
完工验收包括以下内容：•电梯性能测试：对安装完成的电梯进行性能测试，包括运行速度、载重能力、安全系统等方面的测试。
•安全检查：对电梯的各项安全装置进行检查，确保电梯的安全性能符合标准要求。
•文件整理：整理电梯安装的相关文件和资料，包括设计图纸、施工记录等。
杂物电梯安装施工
杂物电梯施工方案编号 220141001杂物电梯电梯安装施工方案制：******2014 年 8 月 21 日核：（********** 2014 年 8 月 21 日二、施工程序与施工方法：（一）清理进井道、井道验收、搭脚手架 由建设单位向安装单位提交电梯井道及机房土建施工技术资料有：混凝土强度报告、测量定位记录、几何尺寸实测值、质量评定表、测量定位基准点等。
根据电梯土建总体布置图 复核井道内净尺寸，层站、顶层高度，地坑深度是否相符，如果有不合图纸要 求需进行修正者，应及时通知有关部门进行修正。
安装电梯是一种高空作业，为了便于安装人员在井道内进行施工作业，一 般需在井道搭建脚手架。
搭脚手架之前必须先清理井道，清除井壁或机房楼板下因土建施工中所 留下的露出表面的异物，特别是底坑内的积水杂物一般比较多，必须清理干净 在井道中按图搭设脚手架。
脚手形式一、工程概况：本工厂试验塔内安装 技术参数为：（1）（2）（3）（4）（5）（6）（7）（8）（9）（10）（11） （12）（13）1台OSDT9000W 型杂物电梯，置于试验塔1号梯井内，其性能和 载重300kg ； 速度 1.0m/s ； 层站3层2站（地上3层，地下0层）； 提升高度6.0m ； 控制方式，外控； 驱动方式：交流调速； 曳引机位置：有齿轮曳引机安装在井道正上方; 轿门种类： 梯井全高 一层高度 顶层高度 底坑深度 电源：交流 380V 、220V 、50Hz 。
手动上下开门，开度 1000mm ： 6.0m ； 3.0m;杂物电梯施工方案编号 220141001(9)脚手架杆用© 48X 4钢管。
脚手架的层高(横梁的间隔)一般为 1.2m 左右。
脚手架横梁 上应铺放两块以上S =50mm ，宽200~300mm,长2m 的脚手板，并与横梁捆扎牢固。
脚手架 在厅门口处应符合图6-31的要求。
随着脚手架搭设，设置工作电压不高于 36V 的低压照明 灯，并备有能满足施工作业需要的供电电源。
杂_物_电_梯_安_装_过_程_记录

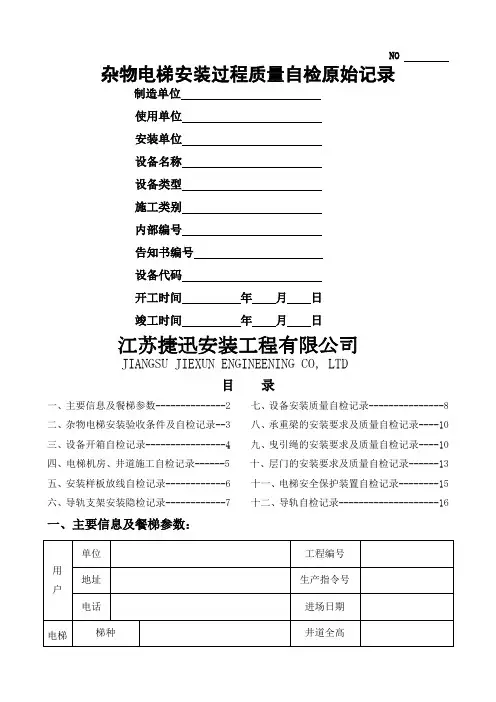

NO 杂物电梯安装过程质量自检原始记录制造单位使用单位安装单位设备名称设备类型施工类别内部编号告知书编号设备代码开工时间年月日竣工时间年月日江苏捷迅安装工程有限公司JIANGSU JIEXUN ENGINEENING CO，LTD目录一、主要信息及餐梯参数--------------2 七、设备安装质量自检记录---------------8二、杂物电梯安装验收条件及自检记录--3 八、承重梁的安装要求及质量自检记录----10三、设备开箱自检记录----------------4 九、曳引绳的安装要求及质量自检记录----10四、电梯机房、井道施工自检记录------5 十、层门的安装要求及质量自检记录------13五、安装样板放线自检记录------------6 十一、电梯安全保护装置自检记录--------15六、导轨支架安装隐检记录------------7 十二、导轨自检记录--------------------16 一、主要信息及餐梯参数：二、杂物电梯安装验收条件自检记录三、杂物电梯设备开箱自检记录1、产品名称、型号；2、额定速度；3、额定载重量；4、减速比；5、出厂编号；6、标准编号；7、质量等级标志；8、厂名、商标；9、出厂日期限速器、缓冲器、安全钳装置、上行超速保护装置、门锁等安全部件的标牌应标明：1、名称、型号及主要性能、参数；2、厂名；3、型式试验标志及试验单位。
六、导轨支架安装隐检记录七、设备安装质量自检记录八、承重梁的安装要求及质量要求记录：九、曳引绳的安装要求及质量要求记录：十、层门安装质量自检记录填表人：日期：十一、电梯安全保护装置自检记录填表人：日期：年月日十二、导轨自检记录填表人：日期：。
电梯工程施工过程记录单
电梯工程施工过程记录单
项目概述
本项目为商业综合体电梯安装工程，位于xx市xx街道，总楼层数为15层，建筑面积约为xx平方米。
本工程的承包商为xx公司，工期预计为xx天。
安全措施
在施工前，安全人员向所有参与施工的工作人员讲解了施工现场的安全要求和注意事项。
施工现场设有标志并设置了安全隔离区。
劳动者佩戴劳动防护用品，每日上岗前进行安全教育及定期进行应急演练。
除正式工人外，未授权人员不得进入施工现场。
施工过程记录
第一天
日期：xx年xx月xx日
施工人员于早上8点抵达施工现场，首先进行了现场测量并确定了电梯安装的位置。
接下来，工人们开始进行钢结构的安装和固定。
在下午，吊装车到达现场，开始安装轿厢和配重。
第二天
日期：xx年xx月xx日
上午，电梯机房的基础已完成，电器设备开始安装。
施工人员在安装过程中遇到了一些困难，但及时解决。
下午，工人们安装了电梯门，同时进行了安全测试。
第三天
日期：xx年xx月xx日
今天是施工的最后一天，工人们进行了电梯最后的调试和测试，并进行了全面的验收。
整个电梯工程完成并通过了验收标准。
施工期间的每一个环节都要求工人要熟练且小心进行。
在施工过程中，他们时刻关注施工现场的安全状况，落实施工现场的安全措施并定期与安全负责人沟通。
经过三天的高强度工作，本工程成功竣工。
以上是本电梯工程的施工过程记录单。
我们将继续坚持“安全第一，质量至上”的原则，积极改进工作，不断提高工作质量和效率，为客户提供更好的服务。
杂物电梯安装过程检查记录
当轿厢在最高位置时补偿链距底坑地面≯100mm
□符合□不符合□无此项
检查人员
班组长
质检员
自检人
签字
检查日期
年月日
年月日
年月日
对重装置、补偿绳安装检查记录
编号：FSJ/QP.09-02/08单位:mm
部件名称
检查项目
标准要求
检查结果
备注
对重装置
与桥厢最小间距
50mm
对重块
可靠紧固
检查日期
年月日
年月日
年月日
电气装置安装检查记录（一）
编号：FSJ/QP.09-02/10单位:mm
检查项目
检查内容及规范标准要求
检查结果
备注
主电源开关
位置在机房入口处，各台易识别，容量适当，距地面1.3-1.5m
不应切断与电梯有关的照明、通风、插座及报警电路
机房照明
与电梯电源分开，在机房入口处设开关，地面照度≮200 lx
不松动
固定式导靴
与导轨顶面间隙之和
2.5±1.5mm
左侧
上
右侧
上
下
下
弹性导靴
伸缩范围
同一水平面左右合共≯4 mm
左侧
上
右侧
上
下
下
滚轮导靴
压力均匀、不歪斜、中心一致
左侧
上
右侧
上
下
下
上下导靴
在同一垂直线上
不歪斜偏扭
左
右
对重
反绳轮
挡绳装置
齐全可靠
左
右
防护装置、润滑
下撞板
加装补偿墩
2—3个
安全栅栏
