GQ50钢筋切断机-钢筋切断机说明书
1
目录
公司介绍
GQ50钢筋切断机 特点
GQ50钢筋切断机 介绍
GQ50钢筋切断机 参数
2
公司介绍
• “信誉是生命、质量求生存。”这是中煤集团全体员工秉承的原 则，也是为之奋斗向前的目标。凝神聚力铸企魂，创新发展谱华 章。在新的历史机遇和挑战面前，中煤集团人信心满怀，有责任 和能力为国内外新老客户创造出更好更优质的产品，提供一流的 服务。
3
GQ50钢筋切断机介绍
• GQ50钢筋切断机由行走轮组、转动结构、机体、离合装置、刀 头、刀座等组成。传动系统、电动机带，传动使大皮带轮转动， 而在同一轴上的连轴齿轮与大齿轮吻合，轴连轴齿轮又与曲轴游 动大齿轮吻合，传递给曲轴的扭动力带动剪切连杆，推动剪刀刀 座进行剪切.
4
GQ50钢筋切断机特点
• 7、电动机型号：Y112M-2 功率：4KW
• 8、电压：380V
转速：2890转/分
• 9、外形尺寸（长×宽×高）：1280×480×720 (mm)
• 10、整机质量：580kg 400×068×0537
7
GQ50钢筋切断机图片
8
Thank You!
9
• 1、体积小、质量轻、结构紧凑、坚实可靠。 • 2、润滑性能好：本机采用封闭式结构，利用齿轮飞溅润滑，一
次加足油（8-10kg）可连续作业三个月以上。 • 3、功能损耗少：因润滑条件的改善，齿轮端采用滚动轴承，阻
力小，与同类型切断机相比同负载时功率可降低三分之一。 • 4、移动方便：机动灵活，维修方便。
5
GQ50钢筋切断机参数
• 1、切断钢筋直径：普通碳素钢≤Φ50mm II级螺纹钢≤Φ40mm • 2、切断扁钢最大规格：80mmx18mm • 3、切断方钢最大规格(Q235A)：40mm • 4、切断角钢最大规格：63x63mm • 5、切刀公称冲程：40mm
6
GQ50钢筋切断机参数
• 6、连续切断次数：28次/分
钢筋切断机操作规程
钢筋切断机操作规程第一章总则第一条为了确保钢筋切断机的安全操作，保障人身安全和设备正常运行，制定本操作规程。
第二章设备准备第二条在使用钢筋切断机之前，操作人员应熟悉设备的结构、原理和操作方法，并接受相关的培训和安全教育。
第三条检查钢筋切断机的外观和功能，确保其运行状态良好。
如发现设备存在问题，应及时停止使用，并通知维修人员进行维修或更换设备。
第四条检查切断机切刃的磨损情况，如发现切刃过于磨损，应及时更换新的切刃。
第三章操作安全第五条操作人员应严格遵守设备的操作规程，不得违反安全操作要求。
第六条操作人员在操作钢筋切断机之前，应确认工作区域内没有其他人员，并严格遵守设备的操作要求。
第七条操作人员应注意工作区域的整洁和清理，避免杂物和障碍物堆放在工作区内。
第八条在操作钢筋切断机时，操作人员应保持集中注意力，不得分心或参与其他无关活动。
第四章操作步骤第九条操作人员在使用钢筋切断机之前，应将电源插头拔出，并确保设备处于关机状态。
第十条操作人员在操作钢筋切断机之前，应将待切割的钢筋放置在切断台上，并调整好切割长度和角度。
第十一条操作人员应将电源插头插入插座，并按下启动按钮，等待设备启动。
第十二条设备启动后，操作人员应将待切割的钢筋放置在切断机的切刃下，按下切断按钮，完成切割操作。
第十三条在切割过程中，操作人员应保持稳定的姿势和手握，避免切刃滑动或意外伤害。
第十四条切割完成后，操作人员应将钢筋切割成的零件及时清理和整理，确保工作区域的整洁和安全。
第五章安全措施第十五条操作人员在操作钢筋切断机时，应佩戴好个人防护装备，如安全帽、防护眼镜、耳塞等。
第十六条操作人员应定期对设备进行维护和保养，确保设备处于良好的工作状态。
第十七条在设备维修、保养或更换切刃等操作时，操作人员应按照设备的操作规程和安全要求进行操作，避免意外伤害。
第十八条操作人员应经常检查设备的电源线是否破损，如发现破损应立即更换，避免电气安全问题。
第六章处理异常情况第十九条在操作过程中，如发现钢筋切断机存在异常声音、异味或其他异常情况，操作人员应立即停止使用，并通知维修人员进行检修。
钢筋切断机操作规程
钢筋切断机操作规程1. 简介钢筋切断机是一种常用的建筑施工工具，主要用于钢筋切断。
在正常使用时应遵循以下安全操作规程。
2. 操作前检查在使用钢筋切断机之前，请进行如下检查：1.检查切割机的外观，确保没有任何损坏或磨损，所有的安装螺丝都要紧固.2.检查电源线路是否牢固，电源线路是否有开裂、损坏或绝缘老化现象。
3.检查机器刀片是否安装正确，设置设定的范围是否符合要求。
4.检查切割机电机是否能正常运转，机器是否能正常启动。
3. 操作步骤1.打开电源，启动切割机，将板料放置在机床上。
根据工件的形状，调整工作台面角度，以便打开工作区的最佳视图。
2.调整下刀和上刀之间的间距，确保能够满足切割的要求。
在设置过程中，要根据材质和板厚来设定切割机切割速度等参数。
3.将钢筋固定在切割机切割区域内，并调整好切割机的切割位置。
4.切割钢筋时，需要稳定切割板材和调整下刀和上刀之间的距离。
如果发现切割机运转不平稳或出现噪声，就需要立即关闭切割机，检查机器是否损坏。
5.切割结束后，关闭切割机电源并按照规定要求进行保养。
4. 安全操作注意事项1.操作人员必须具备强烈的安全意识，并参照操作手册执行操作。
2.禁止未经授权人员使用切割机，并保证操作人员要熟悉切割机的操作规程，严格按照技术参数设置才能进行操作。
3.仅在正常工作状态下进行切割操作，切勿在设备锁定或关闭状态下进行任何操作。
4.操作人员必须穿适当的工作服和防护手套，并在工作期间始终保持高度集中注意力。
5.切割机应安装在安全稳定的地方，并定期进行维护保养。
5. 总结钢筋切断机作为一种常用的建筑施工工具，具有广泛的应用场所，并且已经在大量的建筑施工过程中证明了其必要性和可靠性。
使用切割机时进行正确的操作和保养是保证施工质量和安全的关键。
在使用钢筋切断机之前，请务必根据本文档的操作规程进行检查和操作，以便保证切割机的可靠运作，并避免造成任何危险事件的发生。
钢筋切割机使用说明书
钢筋切割机使用说明书一、产品概述钢筋切割机是一种用于切割钢筋的专用设备，旨在提高钢筋切割效率、降低劳动强度。
本说明书将详细介绍钢筋切割机的使用方法、注意事项以及维护保养等相关内容，帮助用户正确、安全地操作该设备。
二、安全须知在使用钢筋切割机之前，请务必仔细阅读并理解以下安全须知：1. 请确保在使用钢筋切割机前已经熟悉并掌握了本说明书中的内容，遵循操作步骤来进行操作。
2. 使用钢筋切割机时，请穿着适当的劳动防护用具，包括安全帽、防护镜、防护手套和防护靴等。
3. 在操作过程中，请确保工作场所整洁、无杂物，以防发生意外伤害。
4. 在使用钢筋切割机之前，确保设备随机附件完好，并经过检查确认无损坏后方可操作。
5. 请确保钢筋切割机已经接地，以确保使用安全。
6. 切割时，请远离机械部件，以避免意外伤害。
7. 若发现设备异常或存在故障，请立即停止使用，并联系售后服务中心进行维修。
三、操作步骤1. 准备工作a. 将钢筋切割机放置于稳固平整的地面上，并确保设备固定牢固。
b. 将钢筋切割机连接电源，启动开关，并确认设备状态正常。
c. 确保切割刀具安装牢固，并根据需要调整刀具的切割深度。
d. 注意检查钢筋切割机的切割范围，确保与钢筋规格相符。
2. 进行切割a. 将需要切割的钢筋放置在切割刀具下方，并确保钢筋与刀具保持垂直。
b. 按下切割按钮，钢筋切割机将自动开始切割操作。
c. 切割过程中，请保持机身稳定，避免晃动或斜切钢筋。
d. 切割完成后，请松开切割按钮，并等待刀具完全停止后再继续下一步操作。
3. 关闭设备a. 切割结束后，请关闭钢筋切割机的电源开关。
b. 清理切割机上的钢筋残余物，保持设备的整洁。
四、注意事项1. 请勿将手部或其他物体靠近切割刀具，以防发生危险。
2. 长时间使用钢筋切割机会使设备温度升高，请留意设备表面温度，并避免烫伤。
3. 在切割过程中，若发现设备异常噪音或其他异常情况，请立即停机检查。
4. 钢筋切割机仅用于切割钢筋，不得用于其他金属或非金属材料的切割。
钢筋切断机操作规程
钢筋切断机操作规程钢筋切断机是建筑工地上常用的一种工具，用于对钢筋进行切割。
为了确保操作人员的安全和设备的正常使用，需要制定一套操作规程。
以下是钢筋切断机操作规程，总计2000字：一、安全设施1. 工作场所应进行整理，确保操作空间开阔、无杂物，避免跌倒和碰撞事故。
2. 钢筋切断机应放置于坚固的平台上，保证机器的稳定。
3. 工作区域应设置相应的警示标志和警示线，确保非操作人员无法接近作业区域。
4. 紧急情况下，应设置好紧急停机按钮，并保持通畅，方便快速切断机停机。
二、设备准备1. 操作人员要熟悉钢筋切断机的结构和工作原理，了解其电源和控制系统。
2. 在进行切割作业前，要检查切断机的电源线是否完好无损、接地良好，以确保工作的稳定与安全。
3. 钢筋切断机底座应平稳，切断刀片间隙应根据工作需求进行调整，确保切割效果的准确性。
三、操作步骤1. 按下启动按钮，使切断机开始工作。
2. 确保要切割的钢筋放置在机器的切割区域上，与刀片对齐。
3. 控制机器的进给手柄，使刀片缓慢靠近钢筋。
4. 切割时，要保持机器的稳定，刀片在切割过程中均匀进入钢筋中，防止出现切割不准确和切割不平整的情况。
5. 切断完成后，松开油门并停止送刀操作。
6. 关闭钢筋切断机的电源，断开电源线。
四、加油和维护1. 钢筋切断机应按照要求定期进行加油和维护，以确保其正常的工作效率和寿命。
2. 在加油前，应断开电源并等待机器彻底停止运转。
3. 用适量的润滑油对机器的转动部位和切割部位进行润滑和保养。
4. 保持刀片的锋利，并随时更换磨损严重的切割刀片，以保证切割的顺畅和效果。
五、作业注意事项1. 操作人员必须经过专业培训，取得相关操作证件后才可操作钢筋切断机。
2. 操作人员必须佩戴符合标准的防护设备，如安全帽、防护眼镜、防护口罩、耳塞等。
3. 操作人员在操作过程中，要集中注意力，专心作业，严禁分心或玩乐。
4. 禁止用手直接触摸机器的运动部位和切割刀片，防止发生危险。

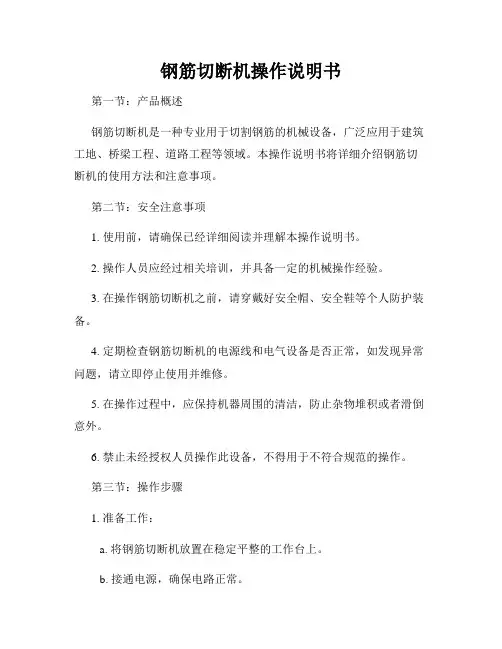

钢筋切断机操作说明书
钢筋切断机操作说明书第一节：产品概述钢筋切断机是一种专业用于切割钢筋的机械设备，广泛应用于建筑工地、桥梁工程、道路工程等领域。
本操作说明书将详细介绍钢筋切断机的使用方法和注意事项。
第二节：安全注意事项1. 使用前，请确保已经详细阅读并理解本操作说明书。
2. 操作人员应经过相关培训，并具备一定的机械操作经验。
3. 在操作钢筋切断机之前，请穿戴好安全帽、安全鞋等个人防护装备。
4. 定期检查钢筋切断机的电源线和电气设备是否正常，如发现异常问题，请立即停止使用并维修。
5. 在操作过程中，应保持机器周围的清洁，防止杂物堆积或者滑倒意外。
6. 禁止未经授权人员操作此设备，不得用于不符合规范的操作。
第三节：操作步骤1. 准备工作：a. 将钢筋切断机放置在稳定平整的工作台上。
b. 接通电源，确保电路正常。
c. 根据需要安装合适尺寸的切断刀具。
2. 钢筋切断：a. 将待切割的钢筋放置于机器工作台上，确认其位置正确。
b. 打开电源开关，待电机正常运转后，即可进行切断操作。
c. 轻按切断按钮，使切断刀具缓慢下压至钢筋表面。
d. 当切断刀具完全切割钢筋后，松开切断按钮，切断刀具回弹至初始位置。
第四节：维护保养1. 每次使用后，请关闭电源开关，并将钢筋切断机清洁干净。
2. 定期检查切断刀具的磨损情况，如有损坏或者磨损过度，请及时更换。
3. 定期对钢筋切断机进行润滑，保证机器正常运行。
4. 如发现切断刀具切割效果不佳或者其他故障，请立即停止使用，并联系专业人员进行维修。
第五节：故障排除1. 无法启动：a. 检查电源线是否插入牢固，电源是否正常供电。
b. 检查开关是否损坏，如有异常请更换。
c. 如仍无法启动，请联系售后服务。
2. 切断效果不佳：a. 检查切断刀具是否磨损，如有需更换。
b. 检查切断刀具是否安装正确。
第六节：注意事项1. 严禁操作人员在机器工作过程中伸手进入切割区域，以免发生伤害。
2. 钢筋切断机应放置在干燥通风的地方，远离水源等易导致机械受潮的环境。

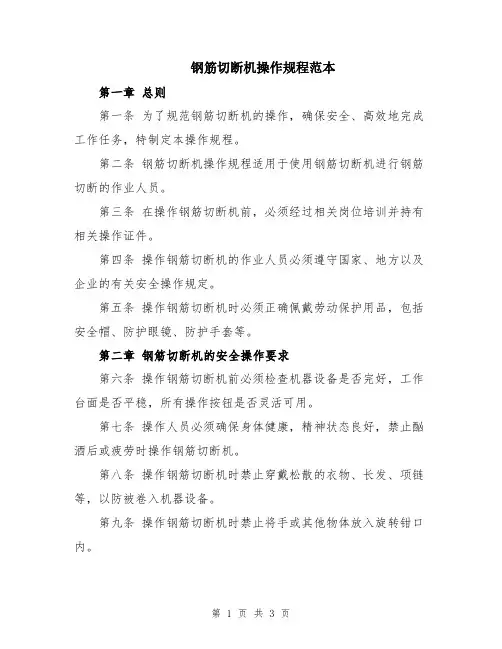

钢筋切断机操作规程范本
钢筋切断机操作规程范本第一章总则第一条为了规范钢筋切断机的操作，确保安全、高效地完成工作任务，特制定本操作规程。
第二条钢筋切断机操作规程适用于使用钢筋切断机进行钢筋切断的作业人员。
第三条在操作钢筋切断机前，必须经过相关岗位培训并持有相关操作证件。
第四条操作钢筋切断机的作业人员必须遵守国家、地方以及企业的有关安全操作规定。
第五条操作钢筋切断机时必须正确佩戴劳动保护用品，包括安全帽、防护眼镜、防护手套等。
第二章钢筋切断机的安全操作要求第六条操作钢筋切断机前必须检查机器设备是否完好，工作台面是否平稳，所有操作按钮是否灵活可用。
第七条操作人员必须确保身体健康，精神状态良好，禁止酗酒后或疲劳时操作钢筋切断机。
第八条操作钢筋切断机时禁止穿戴松散的衣物、长发、项链等，以防被卷入机器设备。
第九条操作钢筋切断机时禁止将手或其他物体放入旋转钳口内。
第十条操作钢筋切断机时，必须保持机器周围清洁无杂物，禁止堆放其他物品。
第十一条操作钢筋切断机时禁止在机器设备内进行维修、保养等工作，必须停机并切断电源后方可进行。
第十二条操作钢筋切断机时，必须使用专用工具更换切断钳头，禁止用手直接触摸。
第十三条操作钢筋切断机时，禁止将切断机用于非钢筋切断的工作任务。
第十四条操作钢筋切断机时，必须按照规定的切断长度进行操作，禁止超出切断长度范围。
第三章钢筋切断机的操作步骤第十五条操作钢筋切断机前，必须正确接入电源，检查电源是否正常。
第十六条操作钢筋切断机时，必须将切钳对准待切割的钢筋，并确保切钳夹持牢固。
第十七条操作钢筋切断机时，必须调整切割深度，使之与待切钢筋相匹配。
第十八条操作钢筋切断机时，必须确保切断器具正常工作，不得出现异常声音或异味。
第十九条操作钢筋切断机时，必须按下开关按钮进行切割作业。
第二十条操作钢筋切断机时，必须等待切断器具完全停止旋转后，才能取出切断的钢筋。
第四章钢筋切断机的维护保养第二十一条操作钢筋切断机后，必须将电源切断，并清理机器设备和周围的工作环境。
数控钢筋调直切断机使用说明书
数控钢筋调直切断机使用说明书一、产品概述数控钢筋调直切断机是一种专门用于对钢筋进行调直和切断的设备。
该设备采用先进的数控技术，能够实现精确的钢筋调直和切断操作，提高工作效率，降低人工成本。
二、安全操作1. 在使用前，请确保设备的电源接地良好，工作环境清洁干燥，并检查设备各部件是否正常工作。
2. 操作人员在使用设备时，应穿戴好防护设备，如防护眼镜、耳塞、手套等，以确保工作安全。
3. 使用设备时，请确保操作人员熟悉设备的使用方法，并按照说明书上的操作步骤进行操作，切勿随意更改设备参数。
4. 在设备运行过程中，切勿将手或其他物体伸入设备工作区域，以免发生意外伤害。
三、操作流程1. 打开设备电源，待设备初始化完成后，进入操作界面。
2. 输入调直和切断的参数，如钢筋直径、长度等。
3. 将待处理的钢筋放入设备的进料口，并调整夹持装置，使其夹住钢筋。
4. 通过设备控制面板或操作界面，启动设备进行调直操作。
设备会自动调整夹持装置的位置，使钢筋达到预设的直线度。
5. 调直完成后，设备会自动切断钢筋。
切断时，操作人员应远离切断区域，以免发生危险。
6. 完成一根钢筋的调直切断后，可以继续进行下一根钢筋的操作。
如需切换钢筋直径或长度，需要重新输入参数。
四、设备维护1. 定期清洁设备外壳和工作区域，确保设备表面干净，并清除可能影响设备运行的异物。
2. 检查设备润滑油的使用情况，如发现不足应及时添加或更换。
3. 检查设备各部件的紧固情况，如发现松动应及时进行紧固。
4. 设备长时间不使用时，应切断电源并进行覆盖保护，以防灰尘和湿气对设备造成损害。
五、故障排除1. 设备运行过程中如遇到异常情况，请立即停止设备运行，并切断电源。
2. 检查设备是否存在故障，如电源异常、传感器故障等，应及时联系售后服务人员或维修人员进行处理。
3. 在维修人员到达之前，请切勿私自拆解设备，以免造成更大的损害。
六、使用注意事项1. 请确保设备的使用环境干燥、通风良好，避免设备受潮或过热。
GQ50钢筋切断机技术参数
GQ50钢筋切断机产品介绍
GQ50钢筋切断机由行走轮组、转动结构、机体、离合装置、刀头、刀座等组成。
传动系统、电动机带，传动使大皮带轮转动，而在同一轴上的连轴齿轮与大齿轮吻合，轴连轴齿轮又与曲轴游动大齿轮吻合，传递给曲轴的扭动力带动剪切连杆，推动剪刀刀座进行剪切。
GQ50钢筋切断机特点
1、体积小、质量轻、结构紧凑、坚实可靠。
2、润滑性能好：本机采用封闭式结构，利用齿轮飞溅润滑，一次加足油（8-10kg）可连续作业三个月以上。
3、功能损耗少：因润滑条件的中煤改善，齿轮端采用滚动轴承，阻力小，与同类型切断机相比同负载时功率可降低三分之一。
4、移动方便：机动灵活，维修方便。
GQ50钢筋切断机技术参数
1、切断钢筋直径：普通碳素钢≤Φ50mm II级螺纹钢≤Φ40mm
2、切断扁钢最大规格：80sh08mmx18mm
3、切断方钢最大规格(Q235A)：40mm
4、切断角钢最大规格：63x63mm
5、切刀公称冲程：40mm
6、连续切断次数：28次/分
7、电动机型号：Y112M-2 功率：4KW
8、电压：380V 转速：2890转/分
9、外形尺寸（长×宽×高）：1280×480×720 (mm)
10、整机质量：580kg。
钢筋切断机操作指导书
钢筋切断机操作指导书
（ISO9001-2015）
一、钢筋切断机使用前的准备工作
1、用手转动，检查齿轮啮合的正确性，有无卡滞现象。
2、检查刀片安装是否正确牢固，两刀片水平面之间的间隙应在0.2-0.5mm范围内。
3、检查各部位螺栓紧固情况和有无障碍物，应及时排除。
4、检查电气设备是否正常，保证绝缘性能良好。
5、新机器使用前打开加油盖，（在机器上盖面上）往机腔内加5kg20＃机油。
6、空载试验10分钟，如发现异常现象停机修理。
7、对机器的试运行做好书面记录。
二、钢筋切断机的操作规程
2.1操作中的注意事项
1、钢筋必须在刀具的中下部进行切断，非必要时不得用刀具的上部，以免机体尾部过于疲劳。
2、固定刀片的形状为长方形（83*70MM）；切Φ32mm以下钢筋时，用长边做切削刃；切Φ32mm以上钢筋时，用短边做切削刃；使用过程中注意检查刀片是否松动。
三、钢筋切断机的维修和保养
3.1机器操作时的日常维护:
1、及时清理各部尘垢、杂物，易锈处涂油防锈。
2、经常查看机腔内油面是否在油标下刻线上。
3、机器如长时间停止工作时，需将电动机拆下。
4、首次加油使用一个月后应更换新油，使用6个月应给各轴承加一次钙基脂（黄油）。
3.2机器的大、中、小修应根据机器使用说明书确定。
3.3对机器的维修情况和日常保养应做出书面记录。
钢筋切断机操作规程
钢筋切断机操作规程第一章总则第一条为了保障钢筋切断机操作人员的安全，确保施工作业的质量和效率，制定本操作规程。
第二条本操作规程适用于所有使用钢筋切断机进行钢筋切断作业的人员。
第三条钢筋切断机操作人员必须遵守本操作规程，严格按照操作规程进行操作。
第四条钢筋切断机操作人员必须参加过相关的安全培训，熟悉操作规程和使用方法，并持有相关的证书。
第二章操作准备第五条钢筋切断机必须符合国家标准，无故障，能够正常工作。
第六条在操作钢筋切断机前，操作人员必须穿戴个人防护装备，包括安全帽，口罩，防护眼镜，防护手套等。
第七条在操作钢筋切断机前，必须检查机器的安全保护装置是否完好，如有损坏必须及时修复。
第八条在操作钢筋切断机前，必须清理切断区域周围的障碍物，保持操作区域干净整洁。
第九条钢筋切断机必须放置在平稳的地面上，切断台面必须保持平整。
第十条在操作钢筋切断机前，必须确认切断机的电源已经关闭，插头已经拔出。
第三章操作流程第十一条操作人员必须按照切断机的说明书上的要求进行正确的操作。
第十二条在操作钢筋切断机前，必须确认切断机的刀片已经安装好，位置固定。
第十三条在操作钢筋切断机前，必须确认切断机的操作台面与钢筋平行。
第十四条在操作钢筋切断机前，必须确认钢筋的长度和直径符合切断机的要求。
第十五条在操作钢筋切断机时，必须握紧手柄，保持平稳的切削速度。
第十六条在操作钢筋切断机时，必须确保切削部分的稳定，避免钢筋滑动或扭曲。
第十七条在操作钢筋切断机时，必须将钢筋放置在合适的切断位置，切断完毕后，必须立即放下切割部分。
第十八条在操作钢筋切断机时，必须时刻注意刀片的磨损程度，如有损坏或磨损必须及时更换。
第十九条在操作钢筋切断机时，必须保持操作区域干燥，避免水或油污染。
第四章安全注意事项第二十条在操作钢筋切断机时，禁止戴手套操作，以防止手套被切割机夹住。
第二十一条在操作钢筋切断机时，禁止使用损坏或无法正常工作的切割机。
第二十二条在操作钢筋切断机时，禁止将手指或其他物品靠近切割部分。
