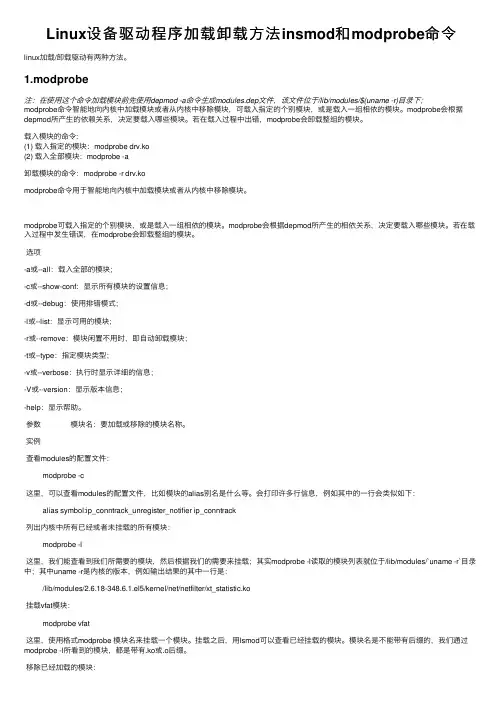

Linux设备驱动程序加载卸载方法insmod和modprobe命令
Linux设备驱动程序加载卸载⽅法insmod和modprobe命令linux加载/卸载驱动有两种⽅法。
1.modprobe注：在使⽤这个命令加载模块前先使⽤depmod -a命令⽣成modules.dep⽂件，该⽂件位于/lib/modules/$(uname -r)⽬录下；modprobe命令智能地向内核中加载模块或者从内核中移除模块，可载⼊指定的个别模块，或是载⼊⼀组相依的模块。
modprobe会根据depmod所产⽣的依赖关系，决定要载⼊哪些模块。
若在载⼊过程中出错，modprobe会卸载整组的模块。
载⼊模块的命令:(1) 载⼊指定的模块：modprobe drv.ko(2) 载⼊全部模块：modprobe -a卸载模块的命令：modprobe -r drv.komodprobe命令⽤于智能地向内核中加载模块或者从内核中移除模块。
modprobe可载⼊指定的个别模块，或是载⼊⼀组相依的模块。
modprobe会根据depmod所产⽣的相依关系，决定要载⼊哪些模块。
若在载⼊过程中发⽣错误，在modprobe会卸载整组的模块。
选项-a或--all：载⼊全部的模块；-c或--show-conf：显⽰所有模块的设置信息；-d或--debug：使⽤排错模式；-l或--list：显⽰可⽤的模块；-r或--remove：模块闲置不⽤时，即⾃动卸载模块；-t或--type：指定模块类型；-v或--verbose：执⾏时显⽰详细的信息；-V或--version：显⽰版本信息；-help：显⽰帮助。
参数模块名：要加载或移除的模块名称。
实例查看modules的配置⽂件：modprobe -c这⾥，可以查看modules的配置⽂件，⽐如模块的alias别名是什么等。
会打印许多⾏信息，例如其中的⼀⾏会类似如下：alias symbol:ip_conntrack_unregister_notifier ip_conntrack列出内核中所有已经或者未挂载的所有模块：modprobe -l这⾥，我们能查看到我们所需要的模块，然后根据我们的需要来挂载；其实modprobe -l读取的模块列表就位于/lib/modules/`uname -r`⽬录中；其中uname -r是内核的版本，例如输出结果的其中⼀⾏是：/lib/modules/2.6.18-348.6.1.el5/kernel/net/netfilter/xt_statistic.ko挂载vfat模块：modprobe vfat这⾥，使⽤格式modprobe 模块名来挂载⼀个模块。
LINUX设备驱动开发详解
LINUX设备驱动开发详解概述LINUX设备驱动开发是一项非常重要的任务，它使得硬件设备能够与操作系统进行有效地交互。
本文将详细介绍LINUX设备驱动开发的基本概念、流程和常用工具，帮助读者了解设备驱动开发的要点和技巧。
设备驱动的基本概念设备驱动是连接硬件设备和操作系统的桥梁，它负责处理硬件设备的输入和输出，并提供相应的接口供操作系统调用。
设备驱动一般由设备驱动程序和设备配置信息组成。
设备驱动程序是编写解决设备驱动的代码，它负责完成设备初始化、IO操作、中断处理、设备状态管理等任务。
设备驱动程序一般由C语言编写，使用Linux内核提供的API函数进行开发。
设备配置信息是定义硬件设备的相关参数和寄存器配置的文件，它告诉操作系统如何与硬件设备进行交互。
设备配置信息一般以设备树或者直接编码在设备驱动程序中。
设备驱动的开发流程设备驱动的开发流程包括设备初始化、设备注册、设备操作函数编写和设备驱动注册等几个主要步骤。
下面将详细介绍这些步骤。
设备初始化设备初始化是设备驱动开发的第一步，它包括硬件初始化和内存分配两个主要任务。
硬件初始化是对硬件设备进行基本的初始化工作，包括寄存器配置、中断初始化等。
通过操作设备的寄存器，将设备设置为所需的状态。
内存分配是为设备驱动程序分配内存空间以便于执行。
在设备初始化阶段，通常需要为设备驱动程序分配一块连续的物理内存空间。
设备注册设备注册是将设备驱动程序与设备对象进行关联的过程，它使得操作系统能够正确地管理设备。
设备注册包括设备号分配、设备文件创建等操作。
设备号是设备在系统中的唯一标识符，通过设备号可以找到设备对象对应的设备驱动程序。
设备号分配通常由操作系统负责，设备驱动程序通过注册函数来获取设备号。
设备文件是用户通过应用程序访问设备的接口，它是操作系统中的一个特殊文件。
设备文件的创建需要通过设备号和驱动程序的注册函数来完成。
设备操作函数编写设备操作函数是设备驱动程序的核心部分，它包括设备打开、设备关闭、读和写等操作。
Linux网络驱动开发步骤
Linux网络设备驱动程序开发Linux系统对网络设备驱动的体系结构如下图所示，划分为4层：开发网络设备驱动程序，我们需要完成的主要工作是编写设备驱动功能层的相关函数以填充net_device数据结构的内容并将net_device注册入内核。
各层介绍一、网络设备接口层网络设备接口层为网络设备定义了统一、抽象的数据结构net_device结构体，包含网络设备的属性描述和操作接口。
主要包含如下几部分：（1）全局信息。
char name[IFNAMESIZ]; //name是网络设备的名称int (*init)(struct net_device *dev); /*init 为设备初始化函数指针，如果这个指针被设置了，则网络设备被注册时将调用该函数完成对net_device 结构体的初始化。
设备驱动程序可以不实现这个函数并将其赋值为NULL。
*/（2）硬件信息。
unsigned long mem_end; //设备所使用的共享内存的起始地址unsigned long mem_start; //设备所使用的共享内存的结束地址unsigned long base_addr; //网络设备I/O 基地址unsigned char irq; //设备使用的中断号unsigned char if_port; //多端口设备使用哪一个端口，该字段仅针对多端口设备unsigned char dma; //指定分配给设备的DMA通道（3）接口信息。
unsigned short hard_header_len; //网络设备的硬件头长度，以太网设备为ETH_HLEN-14unsigned short type; //接口的硬件类型unsigned mtu; //最大传输单元（MTU）unsigned char dev_addr[MAX_ADDR_LEN]; //存放设备的硬件地址unsigned char broadcast[MAX_ADDR_LEN]; /*存放设备的广播地址, 以太网设备的广播地址为6个0xFF。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
协议简介
对于网络的正式介绍一般都采用 OSI （Open Systems Interconnection）模型， 但是Linux 中网络栈的介绍一般分为四层的 Internet 模型。
协议栈层次对比
OSI七层网络模型 应用层 表示层 会话层 传输层 网络层
数据链路层 物理层
Linux TCP/IP 四层概念模型
网络协议
网络协议层用于实现各种具体的网络协议， 如： TCP、UDP 等。
设备无关接口
设备无关接口将协议与各种网络设备驱动连接在一起。 这一层提供一组通用函数供底层网络设备驱动程序使用，让 它们可以对高层协议栈进行操作。
首先，设备驱动程序可能会通过调用 register_netdevice 或 unregister_netdevice 在内核中 进行注册或注销。调用者首先填写 net_device 结构，然后 传递这个结构进行注册。内核调用它的 init 函数（如果定义 了这种函数），然后执行一组健全性检查，并将新设备添加 到设备列表中（内核中的活动设备链表）。
驱动程序
网络栈底部是负责 管理物理网络设备 的设备驱动程序。
第二节 网卡驱动程序设计
设备注册
设备描述：
每个网络接口都由一个 net_device结构来描述
注册： 网络接口驱动的注册方式与字符驱动不同之处在于 它没有主次设备号，并使用如下函数注册。
int register_netdev(struct net_device *dev）
Linux网络子系统架构
Linux协议架构
Linux 网络子系统的顶部是系统调用接口。它为用 户空间的应用程序提供了一种访问内核网络子系统 的方法。位于其下面的是一个协议无关层，它提供 了一种通用方法来使用传输层协议。然后是具体协 议的实现，在 Linux 中包括内嵌的协议 TCP、 UDP，当然还有 IP。然后是设备无关层，它提供了 协议与设备驱动通信的通用接口，最下面是设备驱 动程序。
2、struct net_device *alloc_etherdev(int sizeof_priv)
两个 net_device 的主要成员包括:
❖ char name[IFNAMSIZ] 设备名,如：eth%d
❖ unsigned long state 设备状态
设备无关接口
要从协议层向设备发送数据，需要使用 dev_queue_xmit 函数，这个函数对数据进行排队， 并交由底层设备驱动程序进行最终传输
报文的接收通常是使用 netif_rx 执行的。当底 层设备驱动程序接收一个报文（包含在所分配的 sk_buff 中）时，就会通过调用 netif_rx 将 数据 上传至设备无关层，然后，这个函数通过 netif_rx_schedule 将 sk_buff 在上层协议队列中 进行排队，供以后进行处理。
应用层
传输层 网际层
网络接口
对应网络协议 TFTP, FTP, NFS, WAIS Telnet, Rlogin, SNMP, Gopher
SMTP, DNS TCP, UDP
IP, ICMP, ARP, RARP, AKP, UUCP FDDI, Ethernet, Arpanet, PDN,
SLIP, PPP IEEE 802.1A, IEEE 802.2
传输层
传输层的功能包括：格式化信息流、提供可 靠传输。传输层包括TCP（Transmission Control Protocol，传输控制协议）和UDP （User Datagram Protocol，用户数据报 协议），它们是传输层中最主要的协议。
应用层
应用层位于协议栈的顶端，它的主要任务是 服务于应用，如利用FTP（文件传输协议） 传输一个文件。常见的应用层协议有： HTTP，FTP，Telnet等。应用层是Linux网 络设定很关键的一层，Linux服务器的配置 文档主要针对应用层中的协议。
结构分配
net_device结构的分配可使用如下内核函数
1、struct net_device *alloc_netdev(int sizeof_priv, const char *mask, void (*setup)(struct net_device *))
sizeof_priv 私有数据区大小； mask：设备名； setup 初始化函数
❖ unsigned long base_addr I/O 基地址
❖ unsigned char irq 中断号
net_device
❖ int (*init)(struct net_device *dev)
初始化函数.该函数在register_netdev时被 调用来完成对 net_device 结构的初始化
网络接口
网络接口把数据链路层和物理层放在一 起，提供访问物理设备的驱动程序，对 应的网络协议主要是以太网协议。
网际层
网络层协议管理离散的计算机间的数据传输， 如IP协议为用户和远程计算机提供了信息包 的传输方法，确保信息包能正确地到达目的 机器。重要的网络层协议包括ARP（地址解 析协议）、ICMP（Internet控制消息协议） 和IP协议（网际协议）等。
提纲
理论： 网络体系架构 网卡驱动设计 网卡驱动分析 触摸屏驱动分析
实验: 网卡驱动设计 触摸屏驱动设计
第一节 网络体系架构
体系架构
体系架构方面需要掌握的知识点： 1. Linux的网络子系统架构 2. Linux的协议栈层次
协议栈
Linux的优点之一在于它丰富而稳定的 网络协议栈。其范围从协议无关层（例 如通用 socket 层接口或设备层）到各 种具体的网络协议实现。
系统调用接口
为应用程序提供访问内核网络子系 统的方法：Socket系统调用。
协议无关接口
实现一组通用函数来访问各种不同的协议： 通过socket实现。Linux 中的 socket 使用 struct sock来描述，这个结构包含了特定 socket 所需要的所有状态信息，还包括 socket 所使用的特定协议和在 socket 上可 以执行的一些操作。
