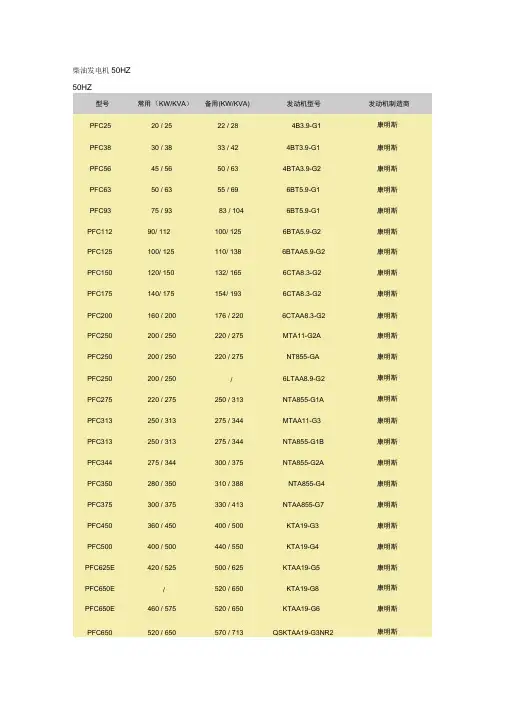

柴油发电机参数

3.6 发电系统
要求发电机组自动化程度高，更要求发电机必须适应UPS 这一非线性负载的特性,使其在无市电的情况下保障UPS 对负载的可靠供电。

发电机组与UPS 的配置
考虑到市电中断时，机房发电机所带负载包括UPS(计算机类设备)、空调、等设备,对发电机启动干扰较大，一般建议发电机配备容量至少应满足所有负载总功率要求，并留有30%-40%的余量。

综上，建议发电机选用功率为：1000KW。

发电机为国际知名品牌原装进口产品。

机组电气性能参数：
额定输出电压：380/220V；三相四线星形接法；
额定频率：50Hz。

输出额定功率因数：≥ 0.8（滞后）。

稳态电压调整率≤±0.5%
瞬态电压调整率≤±10%
电压恢复稳定时间≤3.0s
机组空载额定电压时，线电压波形正弦性畸变率应≤5%。

稳态频率调整率≤±0.5%
瞬态频率调整率≤±10%
频率恢复稳定时间≤3.0s
波动率≤±0.5%
恢复时间≤3.0s
机组在额定电压下，从冷态到热态的电压变化不大于额定电压的±2%。

机组空载电压的调节范围需满足：额定电压的95%～105%。

机组发动机技术参数：
使用国际知名原装进口发动机
燃油系统及喷油控制方式：电喷
气缸：直列6缸，
进气方式：涡轮增压。

燃油消耗率≤210g/kwh（满载）
能使用国产0号柴油作为燃料。

润滑油等级：API-CD级以上。

排放标准：欧II或以上
冷却系统：强制闭式循环水冷，加防腐措施
机组发电机技术参数：
使用国际知名原装进口发电机
发电机型号：同步交流发电机
励磁方式：无刷永磁励磁
绝缘等级≥H级
防护等级≥IP23
电压调节器：数字式
电压调节精度≥±1.0%
机组可靠性：大修间隔≥15000h
机组技术要求：
达到GB2820.3及ISO8525/3 G3级的要求和邮电系统YD/T502“通信专用柴油发电机组的技术要求”的规定。

标配：干式空气滤清器、燃油滤清器、机油滤清器、油水分离器、手动燃油泵、润滑油排泄泵。

提供配套ATS切换柜、静音箱
1、负荷：电阻类；电动机类(异步交流电动机)；可控硅整流滤波器类；
2、机组在额定情况下，从冷态到热态的电压变化，不大于额定电压的±2%。

3、机组空载电压的调节范围为额定电压的95%～105%。

4、机组的启动和停机：
机组采用直流24V高能铅酸蓄电池起动，起动电源和控制电源共用一组蓄电池组；
机组可以手动起动、停车，亦可自动起动、停车；
机组可以手动紧急停车和事故自动紧急停车；
机组能在需方环境中，以额定功率连续运行。

5、机组的自动控制功能：能实现自动起动、自动切换、自动投入、自动撤出、自动停机、自动保护等。

自动启动：市电停止后，机组延时0～10s(可调)自动启动。

启动成功率应不小于99%，机组允许连续三次启动，两次启动之间间歇时间为5s，如三次启动失败，则起动程序须被闭锁并发出声光报警信号，闭锁状态直至手动复归为止。

自动投入：15s内能完成从启动、输出正常电压到自动接入额定负载运行。

应设有可靠的联锁装置，确保发电机组不会与市电并联运行。

自动撤出、自动停机：市电恢复达30～60s(可调)后，自动将负载换回市电，机组继续空转运行，经冷却延时5min后自动停机。

自动保护和报警：
发动机发生如下故障(如冷却水温高、机油温度高、机油压力低、过负荷、三次起动失败、起动电池容量过低等)，发出声、光报警，并允许手动停车。

发动机发生严重故障(如冷却水温过高、机油温度过高、机油压力过低、超速、电压过低或过高等)，使发动机处于预定的危险阶段时，应立即自动停车，并发出声、光报警信号。

发电机在过电流、供电母线短路、断相、电压过高,失压时立即自动跳闸,并发出声光报警。

所有声光报警信号和解除开关必须接至控制屏上。

自动对启动蓄电池充电。

具有自动计时功能。

记录运行信息及故障信息。

6、远程监控
通过继电器干触点实现遥控、遥信功能，可连接使用J1939、Modbus等协议，予以报警显示。

遥测：三相电压、三相电流、输出功率、输出频率(转速)、水温、油压、日用油箱油位、启动电池电压；
7、机组冷却系统需加防腐措施。

8、整个机组系统不能有漏水(冷冻液)、漏油、漏气等三漏现象
9、油箱的设计制造必须满足国家有关规范特别是消防、环保等方面要求。

10、须配置满足机组连续运行8小时机底油箱。

11、发动机须满足：使用国产0#柴油作燃料、水冷（冷冻液）、四冲程、燃油喷射方式为电喷，并符合GB/T 2820.2-1997 往复式内燃机驱动的交流发电机组第2部分：发动机的规定。

12.发动机的额定容量须符合GB/T 2820.3-2009 往复式内燃机驱动的交流发电机组第2部分：发动机连续运行的要求并与发电机持续运转的额定容量相配合。

13.应配手动停车装置。

14.发动机水套安装由恒温控制器控制的电加热器，保持水温20℃左右(或按制造厂商建议温度)，以保证需要时，发动机易于起动；当发动机投入运转后，加热器应立即被切断，控制屏上设有手动控制通断的开关。

15.发动机须具备以下最低限度的状态指示：油压、油温、发动机温度、运行时数、转速表、电池充电器电流表。

16.发电机必须承受在其输出端短路达3s的短路电流而不致损坏。

17.发电机应能承受高于同步值20%的超速运转。

18.控制屏为落地安装，并能承受机械、电气、震动、电和热应力及在正常运行情况下可能遭受的湿度影响,配有保护装置以避免控制电路短路所引起的后果,控制屏主控模块采用原装进口国际知名品牌。

19.机组其他性能要求
外观要求
机组的焊接应牢固，焊缝应均匀、无裂纹。

机组的控制屏表面应平整、布线合理，接触良好，层次分明，整齐美观。

机组涂漆部分的漆膜应均匀，无明显裂纹、脱落、流痕、气泡、划伤等现象。

机组电镀件的镀层应光滑，无漏镀斑点，锈蚀等现象。

机组的紧固件应无松动。

机组应无漏油、漏水、漏气现象。

排烟系统室外部分要求：排烟系统应处理好排烟管的外观，做好相关的防水、防锈、防火等防护处理，排放标准需达到国四。

设计要求
要求发电机组在满足功率输出和性能指标的基础上，尺寸应尽量的小，以满足实际空间要求，并为日后的维护检修工作预留合理的空间（应现场勘查实际空间）；
处理好排风、排烟、降噪问题，不能高于噪音要求静音箱7米外75db，要求
对噪音进行测试
发电机系统的安装和运行应该保证周围建筑的安全。

充分计算发电机对周围建筑物的共振影响，保证周围建筑物的安全。

方案中还应该包括对发电机放置场地的设计，该设计需要出具相关的设计图纸提交甲方，经甲方审核通过后进行施工。

防雷、接地系统
机房设直流工作地、交流工作地、安全保护地及防雷保护地。

本项目接地采用单独接地系统，接地电阻<1Ω。

机房内所有设备的金属外壳、各类金属管道、金属线槽、建筑物金属结构等必须进行等电位联结并接地。

静电接地的连接线应有足够的机械强度和化学稳定性，采用焊接或压接。

机房内防静电地板下敷设30×3mm接地铜排组成网状，采用25mm2编织铜带与地板腿相连，间距不大于2.4×2.4米，所有机柜、设备，每台采用两根不同长度的6mm2编织铜带连接接地铜母带。

所有门窗、线槽、吊顶、墙板都需采用6mm*2mm 编织铜带连接接地铜母带。

铜母带通过不少于两条70mm2接地干线连接机房专用接地体。

机房电源系统的防雷须满足《建筑防雷设计规范》及《建筑物电子信息系统防雷设计规范》。

电源系统采用TVSS防雷系统，UPS输入配电柜及市电配电柜、UPS输出配电柜内需分别安装防雷装置，所选用防雷产品，应带有遥信触点，满足远程监控要求。

技术要求：三相 65KA （8×20us）有高频杂波抑制能（EMI/RFI滤波），有共模和差模的全模式浪涌防护（L-N，L-G，N-G）
响应时间不大于1ns
浪涌抑制器两端残留电压不大于900V
每相耐冲击次数不少于12，000次（IEEE Cat. C3标准波形）
要求有浪涌计数显示功能。
